Hyundai Kona 2018 Instrukcja Obsługi (in Polish)

7-51
7
Przeglądy, czynności obsługowe i
naprawy

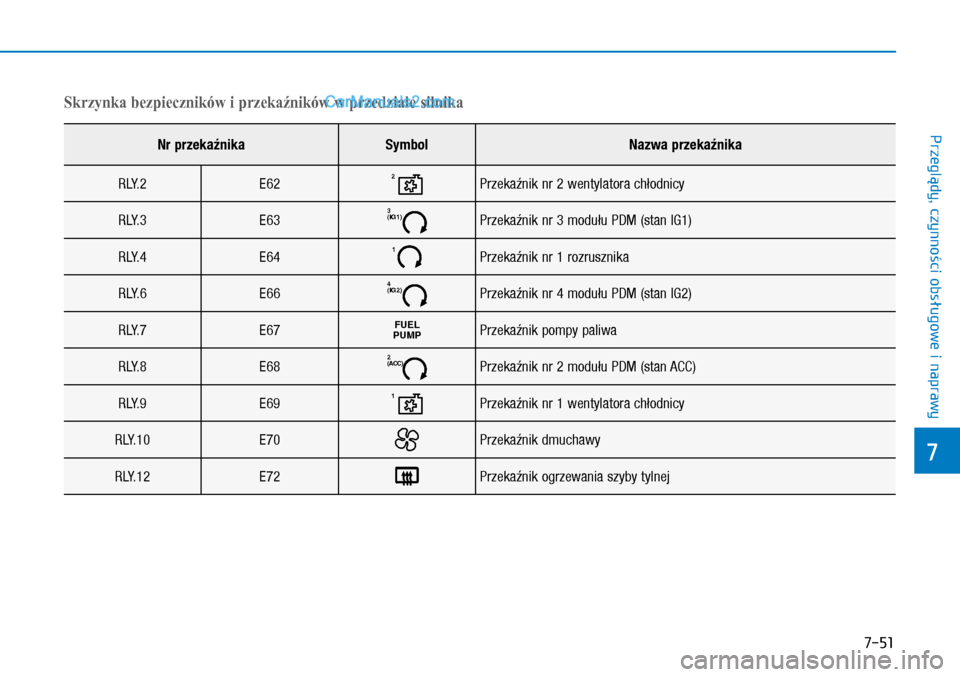

Skrzynka bezpieczników i przekaźników w przedziale silnika
Nr przekaźnikaSymbolNazwa przekaźnika
RLY.2E622Przekaźnik nr 2 wentylatora chłodnicy
RLY.3E633(IG1)Przekaźnik nr 3 modułu PDM (stan IG1)
RLY.4E641Przekaźnik nr 1 rozrusznika
RLY.6E664(IG2)Przekaźnik nr 4 modułu PDM (stan IG2)
RLY.7E67FUELPUMPPrzekaźnik pompy paliwa
RLY.8E682(ACC)Przekaźnik nr 2 modułu PDM (stan ACC)
RLY.9E691Przekaźnik nr 1 wentylatora chłodnicy
RLY.10E70Przekaźnik dmuchawy
RLY.12E72Przekaźnik ogrzewania szyby tylnej

7-52
Przeglądy, czynności obsługowe i naprawy

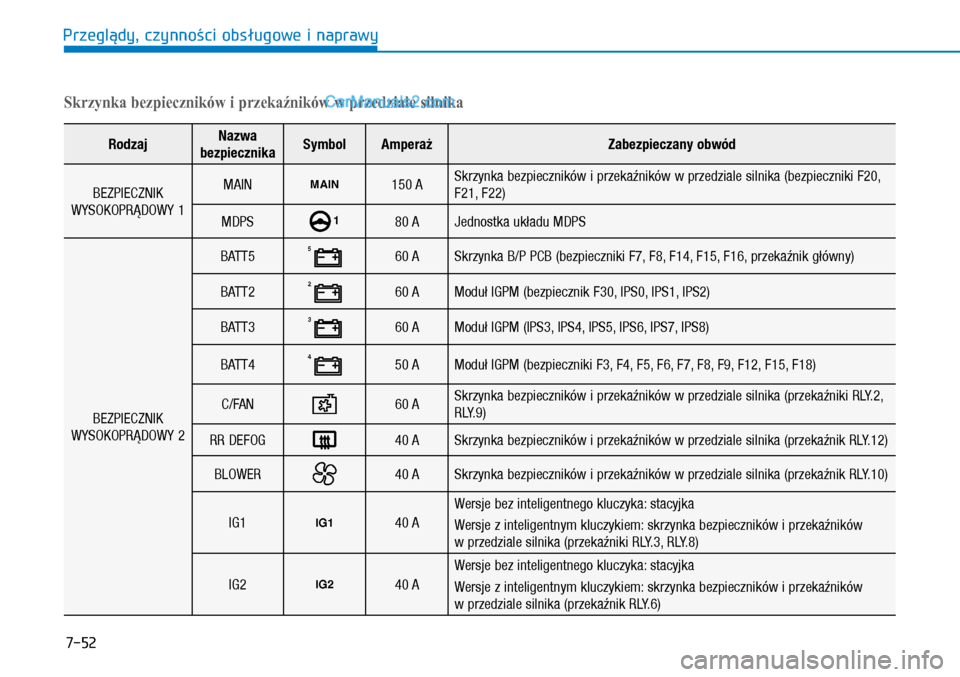

RodzajNazwa
bezpiecznikaSymbolAmperażZabezpieczany obwód
BEZPIECZNIK
WYSOKOPRĄDOWY 1
MAINMAIN150 ASkrzynka bezpieczników i przekaźników w przedziale silnika (bezpieczniki F20,
F21, F22)
MDPS180 AJednostka układu MDPS
BEZPIECZNIK
WYSOKOPRĄDOWY 2
BATT5560 ASkrzynka B/P PCB (bezpieczniki F7, F8, F14, F15, F16, przekaźnik główny)
BATT2260 AModuł IGPM (bezpiecznik F30, IPS0, IPS1, IPS2)
BATT3360 AModuł IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)
BATT4450 AModuł IGPM (bezpieczniki F3, F4, F5, F6, F7, F8, F9, F12, F15, F18)
C/FAN60 ASkrzynka bezpieczników i przekaźników w przedziale silnika (przekaźniki RLY.2,
RLY.9)
RR DEFOG40 ASkrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.12)
BLOWER40 ASkrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.10)
IG1IG140 A
Wersje bez inteligentnego kluczyka: stacyjka
Wersje z inteligentnym kluczykiem: skrzynka bezpieczników i przekaźników
w przedziale silnika (przekaźniki RLY.3, RLY.8)
IG2IG240 A
Wersje bez inteligentnego kluczyka: stacyjka
Wersje z inteligentnym kluczykiem: skrzynka bezpieczników i przekaźników
w przedziale silnika (przekaźnik RLY.6)
Skrzynka bezpieczników i przekaźników w przedziale silnika

7-53
7
Przeglądy, czynności obsługowe i
naprawy
RodzajNazwa
bezpiecznikaSymbolAmperażZabezpieczany obwód
BEZPIECZNIK
TCMT115 AModuł TCM
V/PUMPVACUUMPUMP20 APompa podciśnienia
F/PUMPFUELPUMP20 ASkrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.7)
BATT1140 AModuł IGPM (bezpieczniki F21, F24, F28, F33, automatyczny wyłącznik prądu
upływowego)
DCT1DCT140 AModuł TCM
DCT2DCT240 AModuł TCM
4WD20 AModuł sterowania napędem 4×4
ABS1140 AModuł sterowania układem ESC, przełącznik wielofunkcyjny
ABS2230 AModuł sterowania układem ESC
Skrzynka bezpieczników i przekaźników w przedziale silnika

7-54
Przeglądy, czynności obsługowe i naprawy

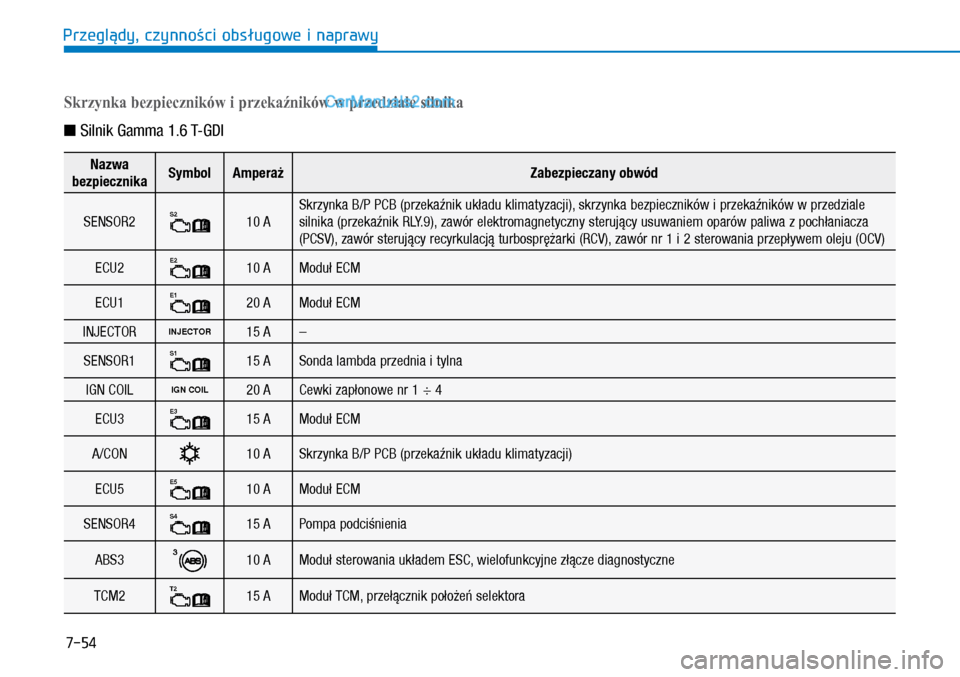

Skrzynka bezpieczników i przekaźników w przedziale silnika
n Silnik Gamma 1.6 T-GDI
Nazwa
bezpiecznikaSymbolAmperażZabezpieczany obwód
SENSOR2S210 A
Skrzynka B/P PCB (przekaźnik układu klimatyzacji), skrzynka bezpieczników i przekaźników w przedziale
silnika (przekaźnik RLY.9), zawór elektromagnetyczny sterujący usuwaniem oparów paliwa z pochłaniacza
(PCSV), zawór sterujący recyrkulacją turbosprężarki (RCV), zawór nr 1 i 2 sterowania przepływem oleju (OCV)
ECU2E210 AModuł ECM
ECU1E120 AModuł ECM
INJECTORINJECTOR15 A–
SENSOR1S115 ASonda lambda przednia i tylna
IGN COILIGN COIL20 ACewki zapłonowe nr 1 ÷ 4
ECU3E315 AModuł ECM
A/CON10 ASkrzynka B/P PCB (przekaźnik układu klimatyzacji)
ECU5E510 AModuł ECM
SENSOR4S415 APompa podciśnienia
ABS3310 AModuł sterowania układem ESC, wielofunkcyjne złącze diagnostyczne
TCM2T215 AModuł TCM, przełącznik położeń selektora

7-55
7
Przeglądy, czynności obsługowe i
naprawy

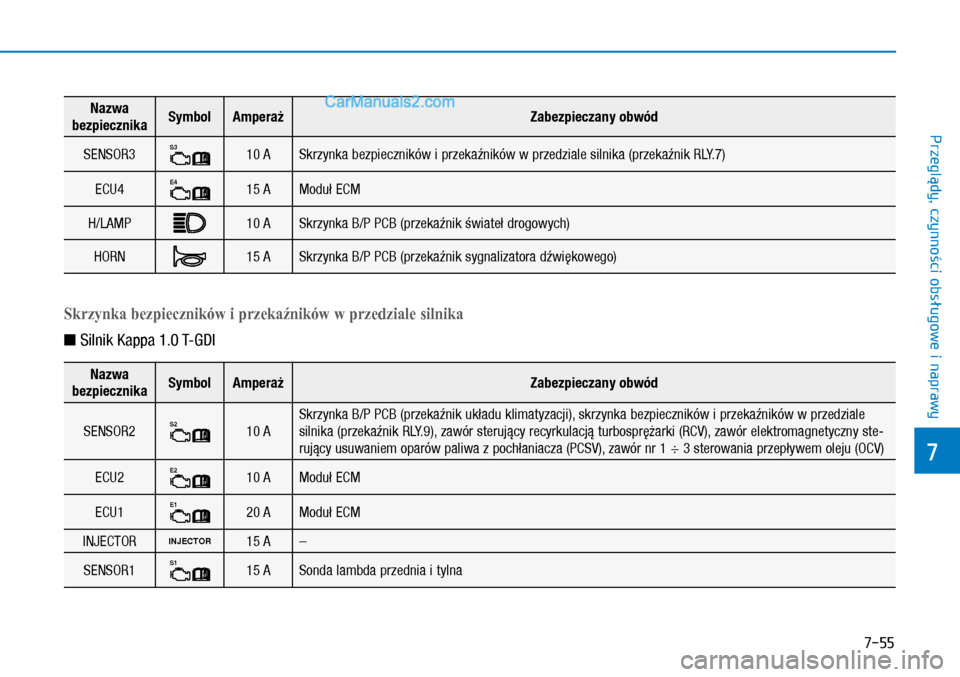

Skrzynka bezpieczników i przekaźników w przedziale silnika
n Silnik Kappa 1.0 T-GDI
Nazwa
bezpiecznikaSymbolAmperażZabezpieczany obwód
SENSOR3S310 ASkrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.7)
ECU4E415 AModuł ECM
H/LAMP10 ASkrzynka B/P PCB (przekaźnik świateł drogowych)
HORN15 ASkrzynka B/P PCB (przekaźnik sygnalizatora dźwiękowego)
Nazwa
bezpiecznikaSymbolAmperażZabezpieczany obwód
SENSOR2S210 A
Skrzynka B/P PCB (przekaźnik układu klimatyzacji), skrzynka bezpieczników i przekaźników w przedziale
silnika (przekaźnik RLY.9), zawór sterujący recyrkulacją turbosprężarki (RCV), zawór elektromagnetyczny ste-
rujący usuwaniem oparów paliwa z pochłaniacza (PCSV), zawór nr 1 ÷ 3 sterowania przepływem oleju (OCV)
ECU2E210 AModuł ECM
ECU1E120 AModuł ECM
INJECTORINJECTOR15 A–
SENSOR1S115 ASonda lambda przednia i tylna

7-56
Przeglądy, czynności obsługowe i naprawy
Nazwa
bezpiecznikaSymbolAmperażZabezpieczany obwód
IGN COILIGN COIL20 ACewki zapłonowe nr 1 ÷ 3
ECU3E315 AModuł ECM
A/CON10 ASkrzynka B/P PCB (przekaźnik układu klimatyzacji)
ECU5E510 AModuł ECM
SENSOR4S415 A–
ABS3310 AWielofunkcyjne złącze diagnostyczne, moduł sterowania układem ESC
TCM2T215 A–
SENSOR3S310 ASkrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.7)
ECU4E415 AModuł ECM
H/LAMP10 ASkrzynka B/P PCB (przekaźnik świateł drogowych)
HORN15 ASkrzynka B/P PCB (przekaźnik sygnalizatora dźwiękowego)

7-57
7
Przeglądy, czynności obsługowe i
naprawy

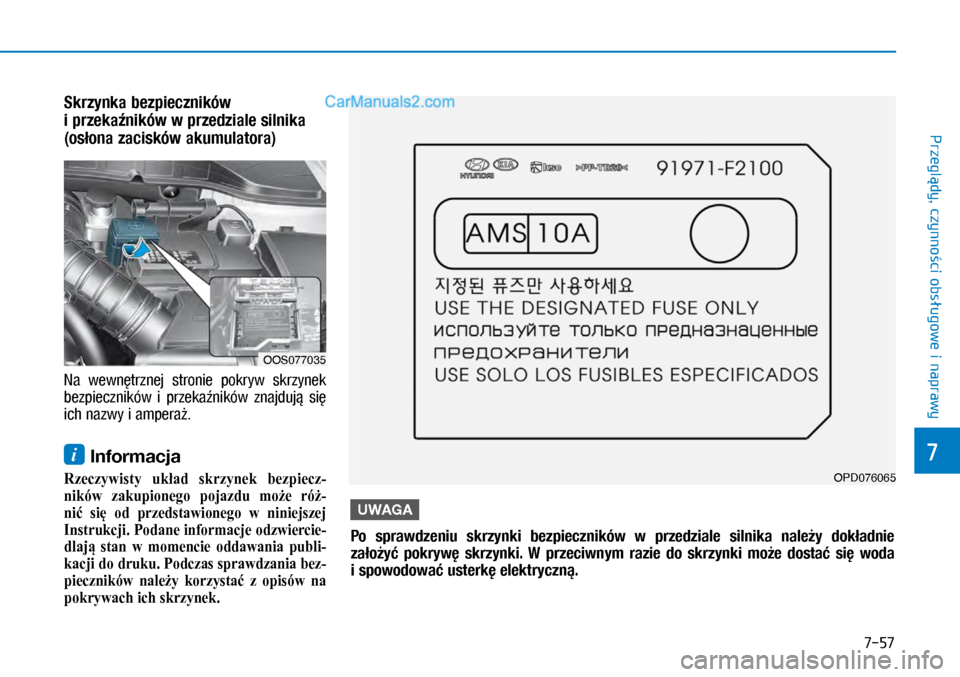

Skrzynka bezpieczników
i przekaźników w przedziale silnika
(osłona zacisków akumulatora)
Na wewnętrznej stronie pokryw skrzynek
bezpieczników i przekaźników znajdują się
ich nazwy i amperaż.
i Informacja
Rzeczywisty układ skrzynek bezpiecz-
ników zakupionego pojazdu może róż-
nić się od przedstawionego w niniejszej
Instrukcji. Podane informacje odzwiercie-
dlają stan w momencie oddawania publi-
kacji do druku. Podczas sprawdzania bez-
pieczników należy korzystać z opisów na
pokrywach ich skrzynek.
OOS077035
OPD076065
UWAGA
Po sprawdzeniu skrzynki bezpieczników w przedziale silnika należy dokładnie
założyć pokrywę skrzynki. W przeciwnym razie do skrzynki może dostać się woda
i spowodować usterkę elektryczną.

7-58
Przeglądy, czynności obsługowe i naprawy

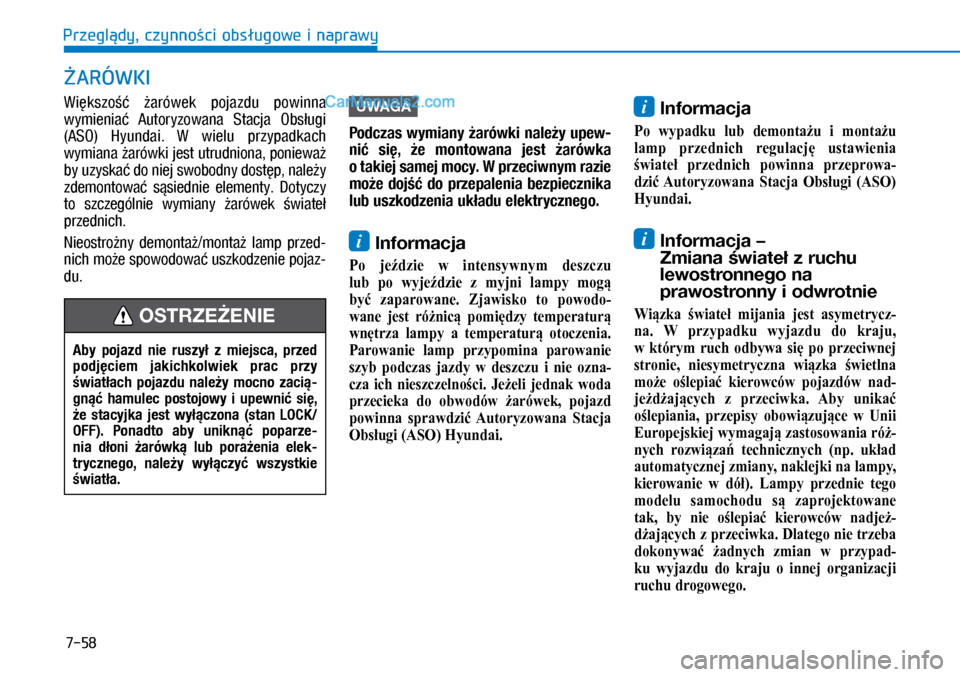

ŻARÓWKI
Większość żarówek pojazdu powinna
wymieniać Autoryzowana Stacja Obsługi
(ASO) Hyundai. W wielu przypadkach
wymiana żarówki jest utrudniona, ponieważ
by uzyskać do niej swobodny dostęp, należy
zdemontować sąsiednie elementy. Dotyczy
to szczególnie wymiany żarówek świateł
przednich.
Nieostrożny demontaż/montaż lamp przed-
nich może spowodować uszkodzenie pojaz-
du.
UWAGA
Podczas wymiany żarówki należy upew-
nić się, że montowana jest żarówka
o takiej samej mocy. W przeciwnym razie
może dojść do przepalenia bezpiecznika
lub uszkodzenia układu elektrycznego.
i Informacja
Po jeździe w intensywnym deszczu
lub po wyjeździe z myjni lampy mogą
być zaparowane. Zjawisko to powodo-
wane jest różnicą pomiędzy temperaturą
wnętrza lampy a temperaturą otoczenia.
Parowanie lamp przypomina parowanie
szyb podczas jazdy w deszczu i nie ozna-
cza ich nieszczelności. Jeżeli jednak woda
przecieka do obwodów żarówek, pojazd
powinna sprawdzić Autoryzowana Stacja
Obsługi (ASO) Hyundai.
i Informacja
Po wypadku lub demontażu i montażu
lamp przednich regulację ustawienia
świateł przednich powinna przeprowa-
dzić Autoryzowana Stacja Obsługi (ASO)
Hyundai.
i Informacja –
Zmiana świateł z ruchu
lewostronnego na
prawostronny i odwrotnie
Wiązka świateł mijania jest asymetrycz-
na. W przypadku wyjazdu do kraju,
w którym ruch odbywa się po przeciwnej
stronie, niesymetryczna wiązka świetlna
może oślepiać kierowców pojazdów nad-
jeżdżających z przeciwka. Aby unikać
oślepiania, przepisy obowiązujące w Unii
Europejskiej wymagają zastosowania róż-
nych rozwiązań technicznych (np. układ
automatycznej zmiany, naklejki na lampy,
kierowanie w dół). Lampy przednie tego
modelu samochodu są zaprojektowane
tak, by nie oślepiać kierowców nadjeż-
dżających z przeciwka. Dlatego nie trzeba
dokonywać żadnych zmian w przypad-
ku wyjazdu do kraju o innej organizacji
ruchu drogowego.
Aby pojazd nie ruszył z miejsca, przed
podjęciem jakichkolwiek prac przy
światłach pojazdu należy mocno zacią-
gnąć hamulec postojowy i upewnić się,
że stacyjka jest wyłączona (stan LOCK/
OFF). Ponadto aby uniknąć poparze-
nia dłoni żarówką lub porażenia elek-
trycznego, należy wyłączyć wszystkie
światła.
OSTRZEŻENIE

7-59
7
Przeglądy, czynności obsługowe i
naprawy

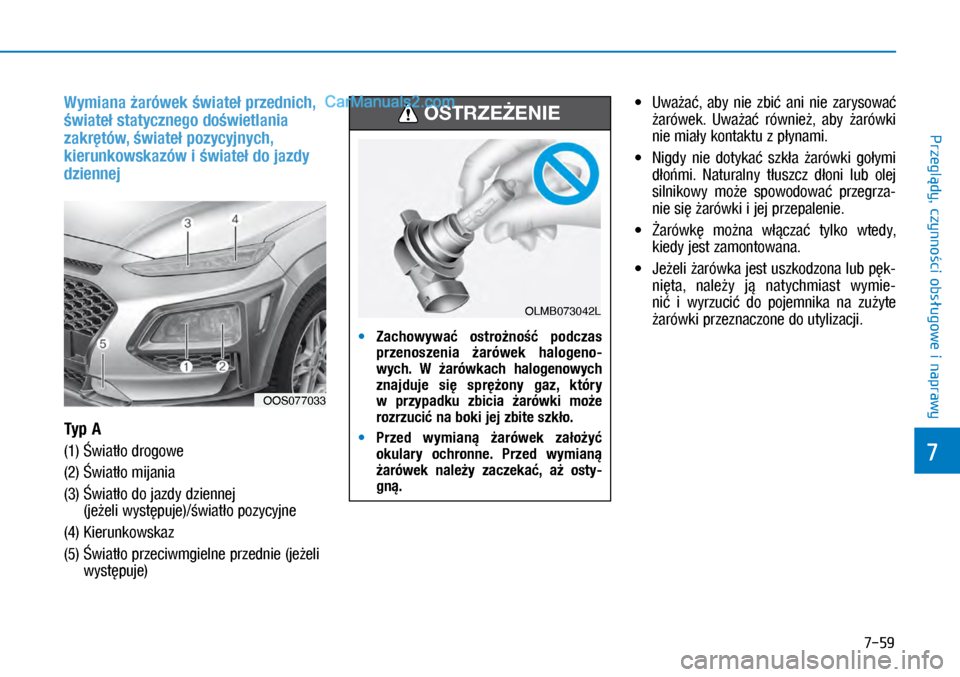

Wymiana żarówek świateł przednich,
świateł statycznego doświetlania
zakrętów, świateł pozycyjnych,
kierunkowskazów i świateł do jazdy
dziennej
Typ A
(1) Światło drogowe
(2) Światło mijania
(3) Światło do jazdy dziennej
(jeżeli występuje)/światło pozycyjne
(4) Kierunkowskaz
(5) Światło przeciwmgielne przednie (jeżeli
występuje)

XUważać, aby nie zbić ani nie zarysować
żarówek. Uważać również, aby żarówki
nie miały kontaktu z płynami.

XNigdy nie dotykać szkła żarówki gołymi
dłońmi. Naturalny tłuszcz dłoni lub olej
silnikowy może spowodować przegrza-
nie się żarówki i jej przepalenie.

XŻarówkę można włączać tylko wtedy,
kiedy jest zamontowana.

XJeżeli żarówka jest uszkodzona lub pęk-
nięta, należy ją natychmiast wymie-
nić i wyrzucić do pojemnika na zużyte
żarówki przeznaczone do utylizacji.
OOS077033

MZachowywać ostrożność podczas
przenoszenia żarówek halogeno-
wych. W  żarówkach halogenowych
znajduje się sprężony gaz, który
w przypadku zbicia żarówki może
rozrzucić na boki jej zbite szkło.

MPrzed wymianą żarówek założyć
okulary ochronne. Przed wymianą
żarówek należy zaczekać, aż osty-
gną.
OSTRZEŻENIE
OLMB073042L

7-60
Przeglądy, czynności obsługowe i naprawy

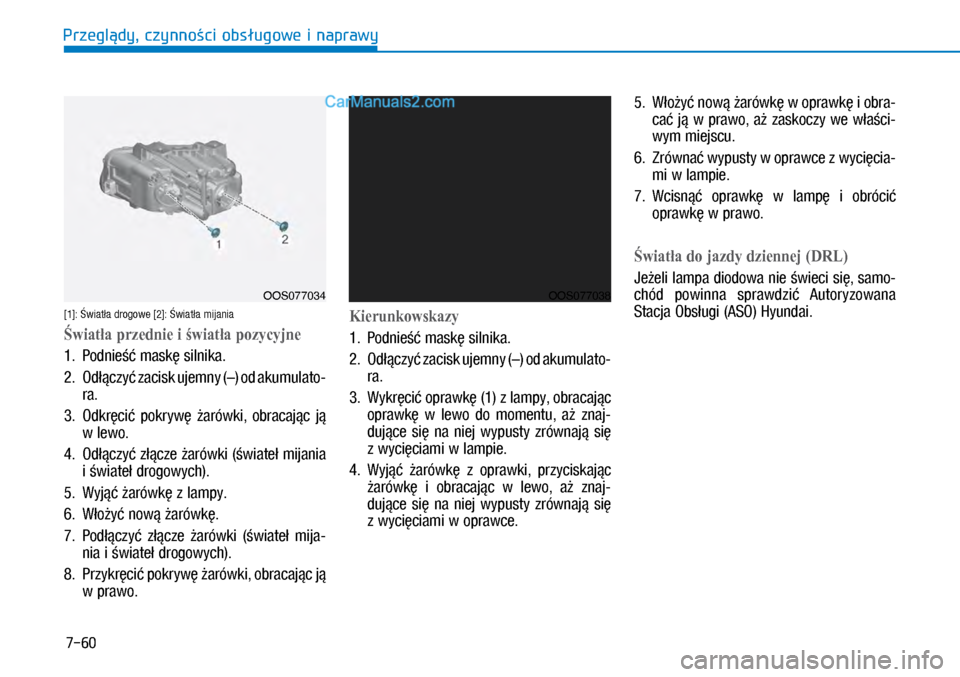

[1]: Światła drogowe [2]: Światła mijania
Światła przednie i światła pozycyjne
1. Podnieść maskę silnika.
2. Odłączyć zacisk ujemny (–) od akumulato-
ra.
3. Odkręcić pokrywę żarówki, obracając ją
w lewo.
4. Odłączyć złącze żarówki (świateł mijania
i świateł drogowych).
5. Wyjąć żarówkę z lampy.
6. Włożyć nową żarówkę.
7. Podłączyć złącze żarówki (świateł mija-
nia i świateł drogowych).
8. Przykręcić pokrywę żarówki, obracając ją
w prawo.
Kierunkowskazy
1. Podnieść maskę silnika.
2. Odłączyć zacisk ujemny (–) od akumulato-
ra.
3. Wykręcić oprawkę (1) z lampy, obracając
oprawkę w lewo do momentu, aż znaj-
dujące się na niej wypusty zrównają się
z wycięciami w lampie.
4. Wyjąć żarówkę z oprawki, przyciskając
żarówkę i obracając w lewo, aż znaj-
dujące się na niej wypusty zrównają się
z wycięciami w oprawce.
5. Włożyć nową żarówkę w oprawkę i obra-
cać ją w prawo, aż zaskoczy we właści-
wym miejscu.
6. Zrównać wypusty w oprawce z wycięcia-
mi w lampie.
7. Wcisnąć oprawkę w lampę i obrócić
oprawkę w prawo.
Światła do jazdy dziennej (DRL)
Jeżeli lampa diodowa nie świeci się, samo-
chód powinna sprawdzić Autoryzowana
Stacja Obsługi (ASO) Hyundai.
OOS077038OOS077034
