Hyundai Kona EV 2019 Betriebsanleitung (in German)

7
Wartung
7

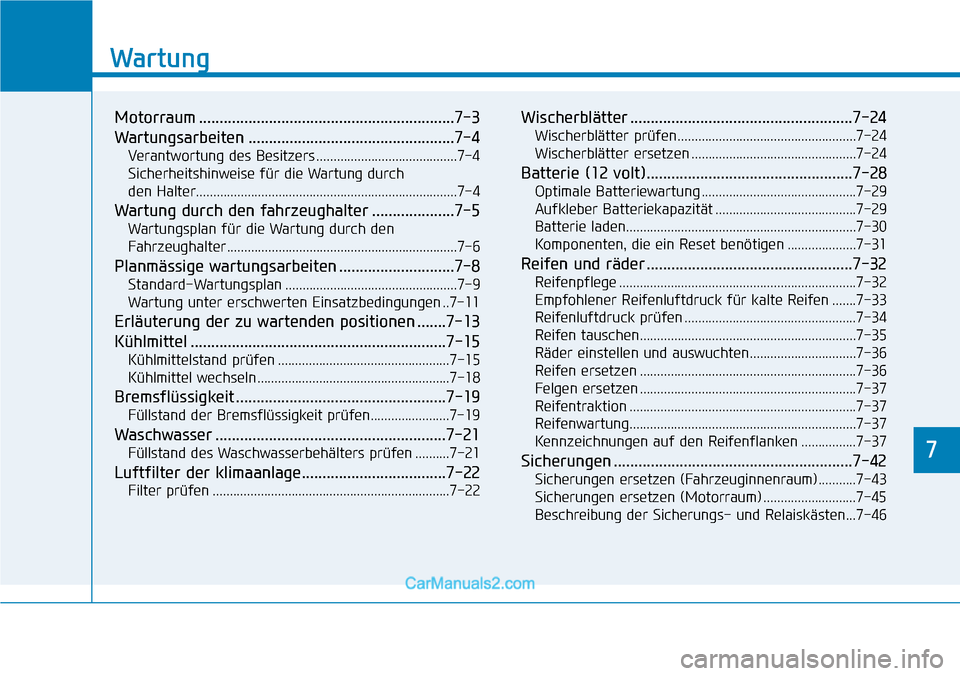

Wartung
Motorraum ..............................................................7-3
Wartungsarbeiten ..................................................7-4
Verantwortung des Besitzers .........................................7-4
Sicherheitshinweise für die Wartung durch
den Halter............................................................................7-4
Wartung durch den fahrzeughalter ....................7-5
Wartungsplan für die Wartung durch den
Fahrzeughalter ...................................................................7-6

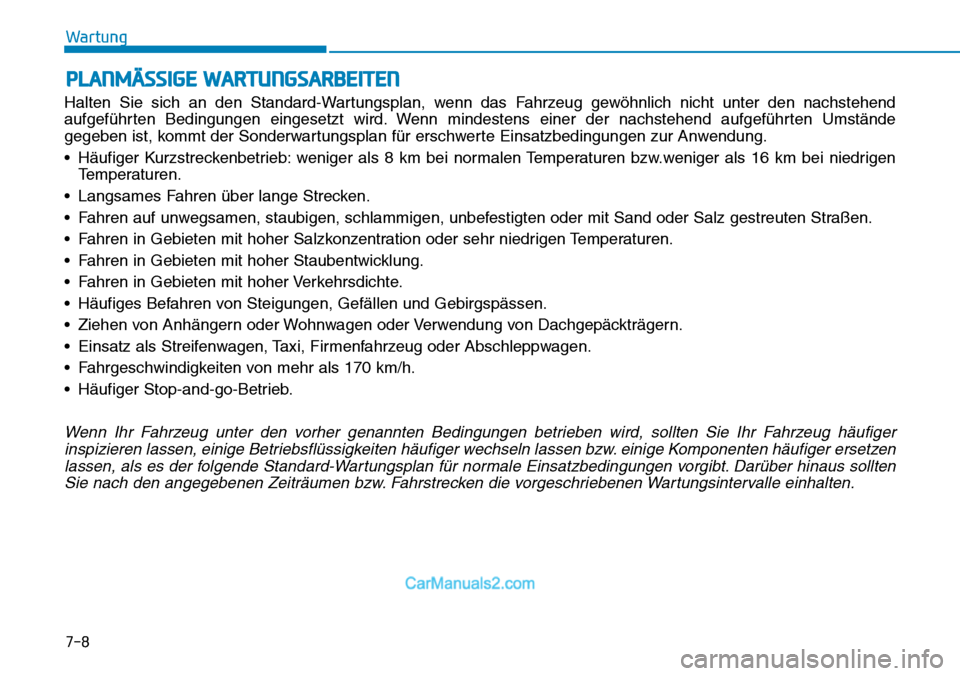

Planmässige wartungsarbeiten ............................7-8

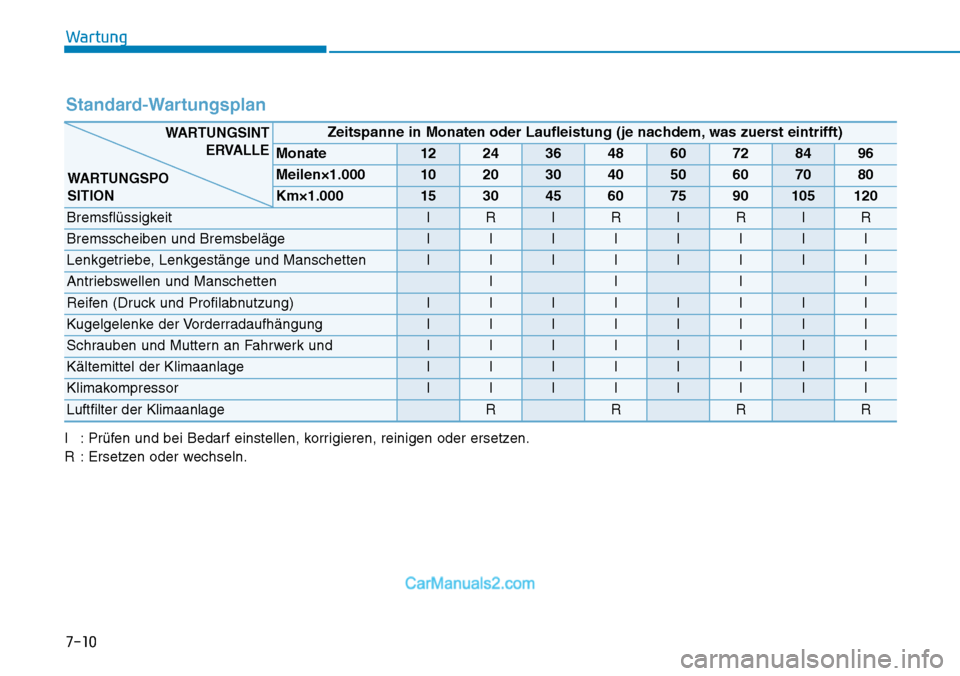

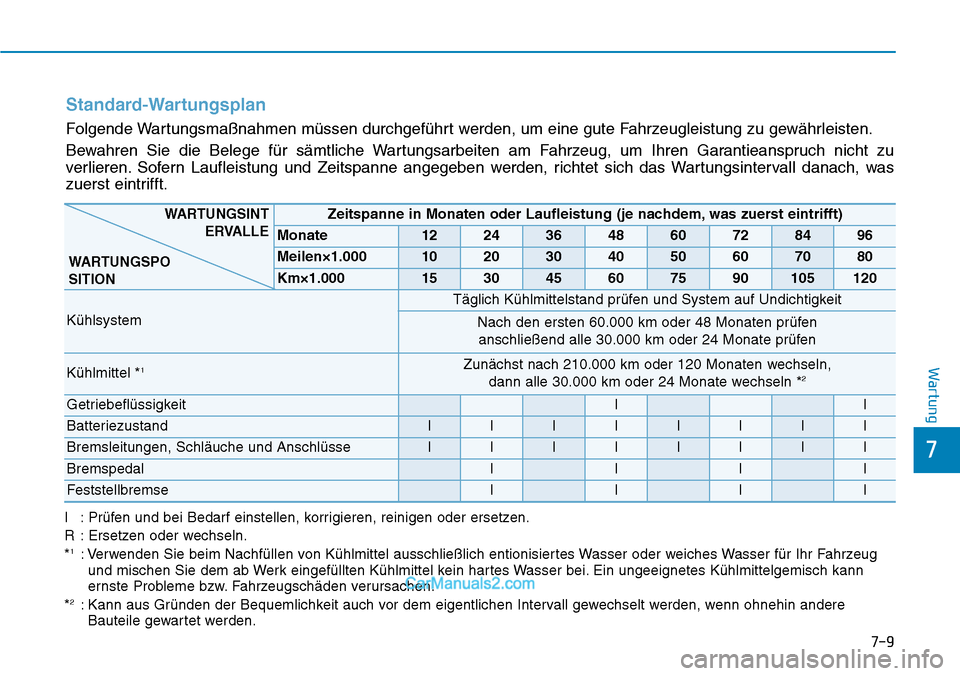

Standard-Wartungsplan ..................................................7-9
Wartung unter erschwerten Einsatzbedingungen ..7-11
Erläuterung der zu wartenden positionen .......7-13
Kühlmittel ..............................................................7-15
Kühlmittelstand prüfen ..................................................7-15
Kühlmittel wechseln ........................................................7-18
Bremsflüssigkeit ...................................................7-19
Füllstand der Bremsflüssigkeit prüfen.......................7-19
Waschwasser ........................................................7-21
Füllstand des Waschwasserbehälters prüfen ..........7-21
Luftfilter der klimaanlage...................................7-22
Filter prüfen .....................................................................7-22
Wischerblätter ......................................................7-24
Wischerblätter prüfen....................................................7-24
Wischerblätter ersetzen ................................................7-24
Batterie (12 volt)..................................................7-28
Optimale Batteriewartung .............................................7-29
Aufkleber Batteriekapazität .........................................7-29
Batterie laden...................................................................7-30
Komponenten, die ein Reset benötigen ....................7-31
Reifen und räder ..................................................7-32
Reifenpflege .....................................................................7-32
Empfohlener Reifenluftdruck für kalte Reifen .......7-33
Reifenluftdruck prüfen ..................................................7-34
Reifen tauschen...............................................................7-35
Räder einstellen und auswuchten...............................7-36
Reifen ersetzen ...............................................................7-36
Felgen ersetzen ...............................................................7-37
Reifentraktion ..................................................................7-37
Reifenwartung..................................................................7-37
Kennzeichnungen auf den Reifenflanken ................7-37
Sicherungen ..........................................................7-42
Sicherungen ersetzen (Fahrzeuginnenraum) ...........7-43
Sicherungen ersetzen (Motorraum) ...........................7-45
Beschreibung der Sicherungs- und Relaiskästen...7-46
7

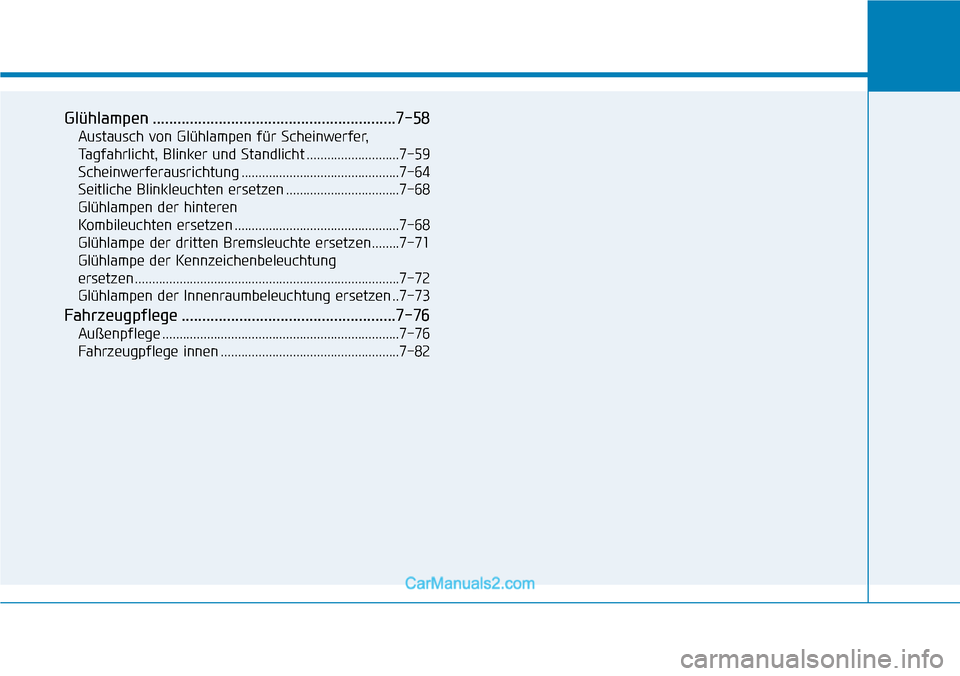

Glühlampen ...........................................................7-58
Austausch von Glühlampen für Scheinwerfer,
Tagfahrlicht, Blinker und Standlicht ...........................7-59
Scheinwerferausrichtung ..............................................7-64
Seitliche Blinkleuchten ersetzen .................................7-68
Glühlampen der hinteren
Kombileuchten ersetzen ................................................7-68
Glühlampe der dritten Bremsleuchte ersetzen........7-71
Glühlampe der Kennzeichenbeleuchtung
ersetzen .............................................................................7-72
Glühlampen der Innenraumbeleuchtung ersetzen ..7-73
Fahrzeugpflege ....................................................7-76
Außenpflege .....................................................................7-76
Fahrzeugpflege innen ....................................................7-82

7-3
7
Wartung

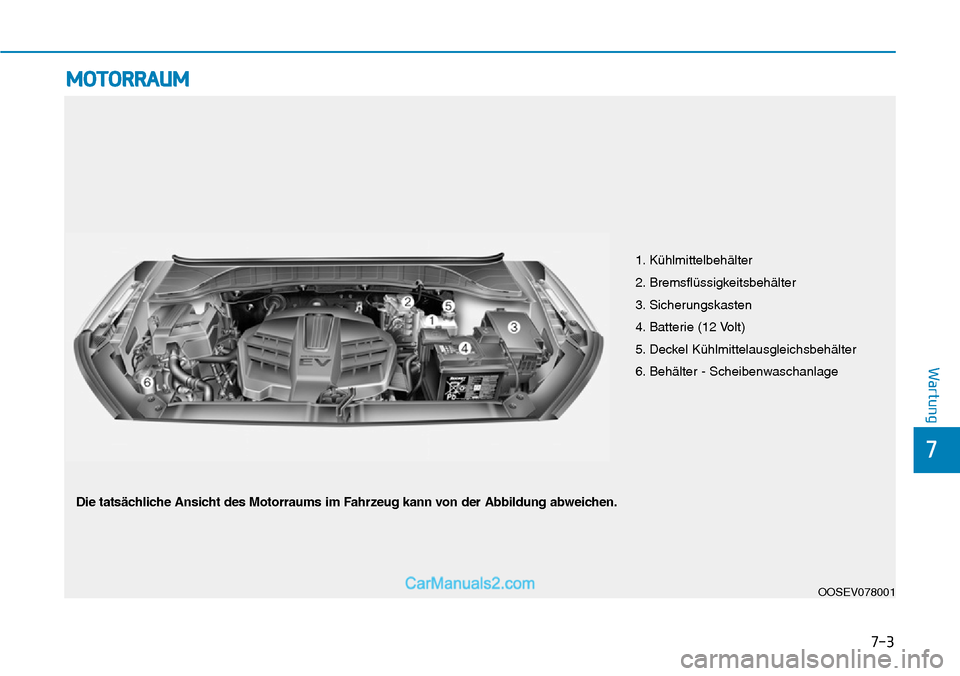

MOTORRAUM
1. Kühlmittelbehälter
2. Bremsflüssigkeitsbehälter
3. Sicherungskasten
4. Batterie (12 Volt)
5. Deckel Kühlmittelausgleichsbehälter
6. Behälter - Scheibenwaschanlage
OOSEV078001
Die tatsächliche Ansicht des Motorraums im Fahrzeug kann von der Abbildung abweichen.

7-4
Wartung

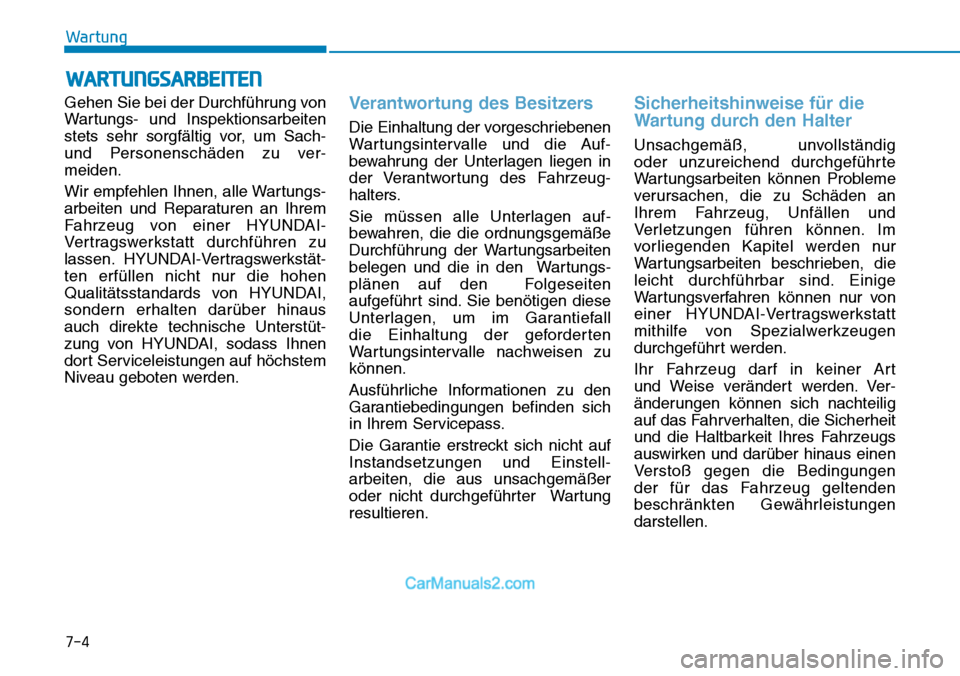

WARTUNGSARBEITEN
Gehen Sie bei der Durchführung von
Wartungs- und Inspektionsarbeiten
stets sehr sorgfältig vor, um Sach-
und Personenschäden zu ver-
meiden.
Wir empfehlen Ihnen, alle Wartungs-
arbeiten und Reparaturen an Ihrem
Fahrzeug von einer HYUNDAI-
Vertragswerkstatt durchführen zu
lassen. HYUNDAI-Vertragswerkstät-
ten erfüllen nicht nur die hohen
Qualitätsstandards von HYUNDAI,
sondern erhalten darüber hinaus
auch direkte technische Unterstüt-
zung von HYUNDAI, sodass Ihnen
dort Serviceleistungen auf höchstem
Niveau geboten werden.Verantwortung des Besitzers
Die Einhaltung der vorgeschriebenen
Wartungsintervalle und die Auf-
bewahrung der Unterlagen liegen in
der Verantwortung des Fahrzeug-
halters.
Sie müssen alle Unterlagen auf-
bewahren, die die ordnungsgemäße
Durchführung der Wartungsarbeiten
belegen und die in den Wartungs-
plänen auf den Folgeseiten
aufgeführt sind. Sie benötigen diese
Unterlagen, um im Garantiefall
die Einhaltung der geforderten
Wartungsintervalle nachweisen zu
können.
Ausführliche Informationen zu den
Garantiebedingungen befinden sich
in Ihrem Servicepass.
Die Garantie erstreckt sich nicht auf
Instandsetzungen und Einstell-
arbeiten, die aus unsachgemäßer
oder nicht durchgeführter Wartung
resultieren.
Sicherheitshinweise für die
Wartung durch den Halter
Unsachgemäß, unvollständig
oder unzureichend durchgeführte
Wartungsarbeiten können Probleme
verursachen, die zu Schäden an
Ihrem Fahrzeug, Unfällen und
Verletzungen führen können. Im
vorliegenden Kapitel werden nur
Wartungsarbeiten beschrieben, die
leicht durchführbar sind. Einige
Wartungsverfahren können nur von
einer HYUNDAI-Vertragswerkstatt
mithilfe von Spezialwerkzeugen
durchgeführt werden.
Ihr Fahrzeug darf in keiner Art
und Weise verändert werden. Ver-
änderungen können sich nachteilig
auf das Fahrverhalten, die Sicherheit
und die Haltbarkeit Ihres Fahrzeugs
auswirken und darüber hinaus einen
Verstoß gegen die Bedingungen
der für das Fahrzeug geltenden
beschränkten Gewährleistungen
darstellen.

7-5
7
Wartung

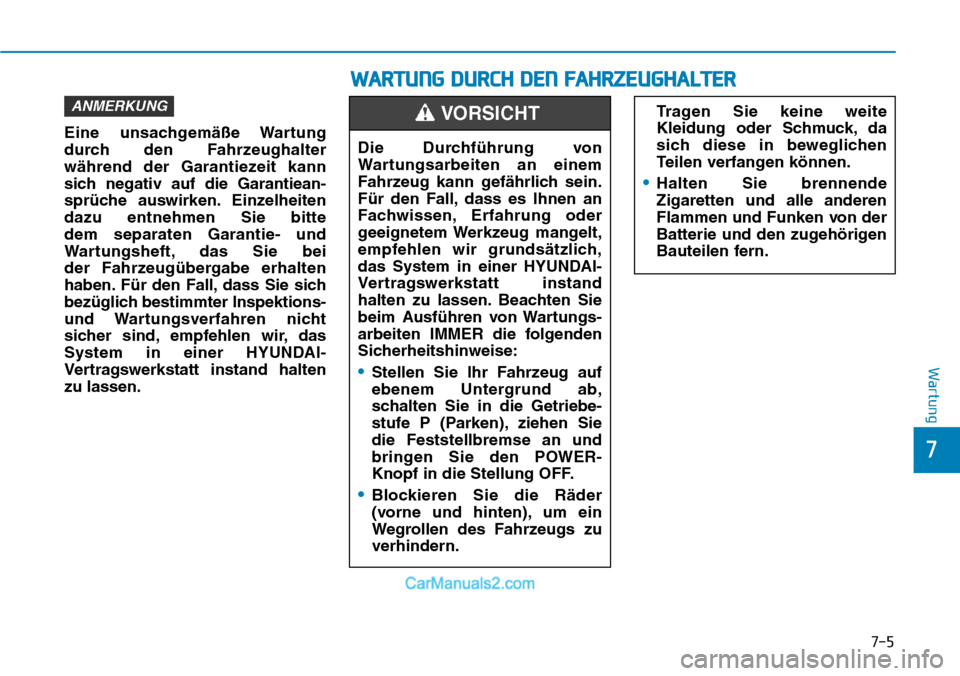

Eine unsachgemäße Wartung
durch den Fahrzeughalter
während der Garantiezeit kann
sich negativ auf die Garantiean-
sprüche auswirken. Einzelheiten
dazu entnehmen Sie bitte
dem separaten Garantie- und
Wartungsheft, das Sie bei
der Fahrzeugübergabe erhalten
haben. Für den Fall, dass Sie sich
bezüglich bestimmter Inspektions-
und Wartungsverfahren nicht
sicher sind, empfehlen wir, das
System in einer HYUNDAI-
Vertragswerkstatt instand halten
zu lassen.
ANMERKUNG
Die Durchführung von
Wartungsarbeiten an einem
Fahrzeug kann gefährlich sein.
Für den Fall, dass es Ihnen an
Fachwissen, Erfahrung oder
geeignetem Werkzeug mangelt,
empfehlen wir grundsätzlich,
das System in einer HYUNDAI-
Vertragswerkstatt instand
halten zu lassen. Beachten Sie
beim Ausführen von Wartungs-
arbeiten IMMER die folgenden
Sicherheitshinweise:
•Stellen Sie Ihr Fahrzeug auf
ebenem Untergrund ab,
schalten Sie in die Getriebe-
stufe P (Parken), ziehen Sie
die Feststellbremse an und
bringen Sie den POWER-
Knopf in die Stellung OFF.
•Blockieren Sie die Räder
(vorne und hinten), um ein
Wegrollen des Fahrzeugs zu
verhindern.
VORSICHTTragen Sie keine weite
Kleidung oder Schmuck, da
sich diese in beweglichen
Teilen verfangen können.
•Halten Sie brennende
Zigaretten und alle anderen
Flammen und Funken von der
Batterie und den zugehörigen
Bauteilen fern.
WARTUNG DURCH DEN FAHRZEUGHALTER

7-6
Wartung

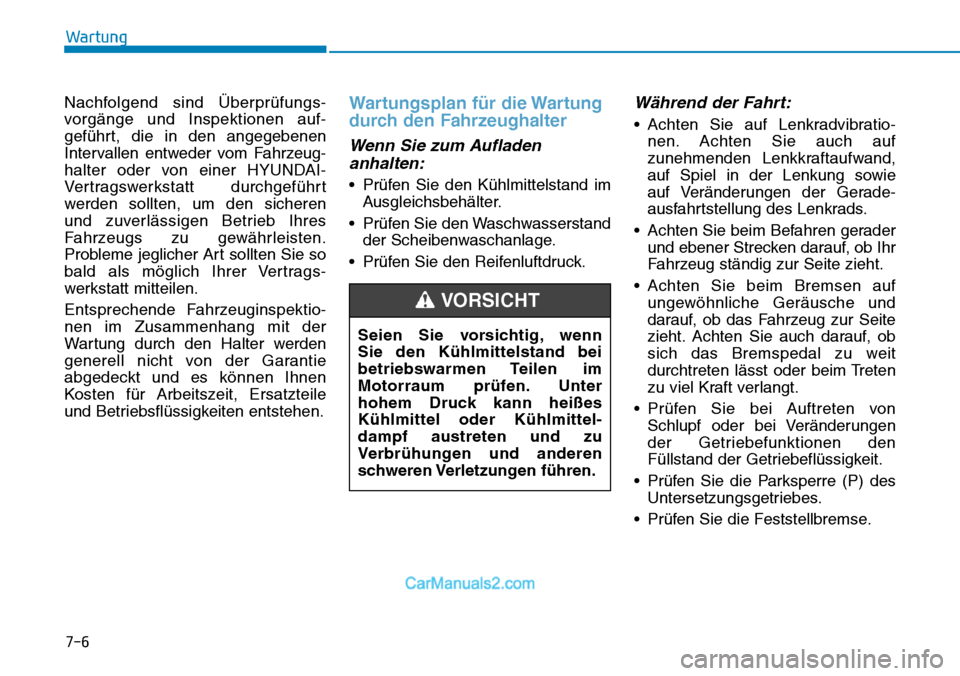

Nachfolgend sind Überprüfungs-
vorgänge und Inspektionen auf-
geführt, die in den angegebenen
Intervallen entweder vom Fahrzeug-
halter oder von einer HYUNDAI-
Vertragswerkstatt durchgeführt
werden sollten, um den sicheren
und zuverlässigen Betrieb Ihres
Fahrzeugs zu gewährleisten.
Probleme jeglicher Art sollten Sie so
bald als möglich Ihrer Vertrags-
werkstatt mitteilen.
Entsprechende Fahrzeuginspektio-
nen im Zusammenhang mit der
Wartung durch den Halter werden
generell nicht von der Garantie
abgedeckt und es können Ihnen
Kosten für Arbeitszeit, Ersatzteile
und Betriebsflüssigkeiten entstehen.
Wartungsplan für die Wartung
durch den Fahrzeughalter
Wenn Sie zum Aufladen
anhalten:
• Prüfen Sie den Kühlmittelstand im
Ausgleichsbehälter.
• Prüfen Sie den Waschwasserstand
der Scheibenwaschanlage.
• Prüfen Sie den Reifenluftdruck.
Während der Fahrt:
• Achten Sie auf Lenkradvibratio-
nen. Achten Sie auch auf
zunehmenden Lenkkraftaufwand,
auf Spiel in der Lenkung sowie
auf Veränderungen der Gerade-
ausfahrtstellung des Lenkrads.
• Achten Sie beim Befahren gerader
und ebener Strecken darauf, ob Ihr
Fahrzeug ständig zur Seite zieht.
• Achten Sie beim Bremsen auf
ungewöhnliche Geräusche und
darauf, ob das Fahrzeug zur Seite
zieht. Achten Sie auch darauf, ob
sich das Bremspedal zu weit
durchtreten lässt oder beim Treten
zu viel Kraft verlangt.
• Prüfen Sie bei Auftreten von
Schlupf oder bei Veränderungen
der Getriebefunktionen den
Füllstand der Getriebeflüssigkeit.
• Prüfen Sie die Parksperre (P) des
Untersetzungsgetriebes.
• Prüfen Sie die Feststellbremse. Seien Sie vorsichtig, wenn
Sie den Kühlmittelstand bei
betriebswarmen Teilen im
Motorraum prüfen. Unter
hohem Druck kann heißes
Kühlmittel oder Kühlmittel-
dampf austreten und zu
Verbrühungen und anderen
schweren Verletzungen führen.
VORSICHT

7-7
7
Wartung

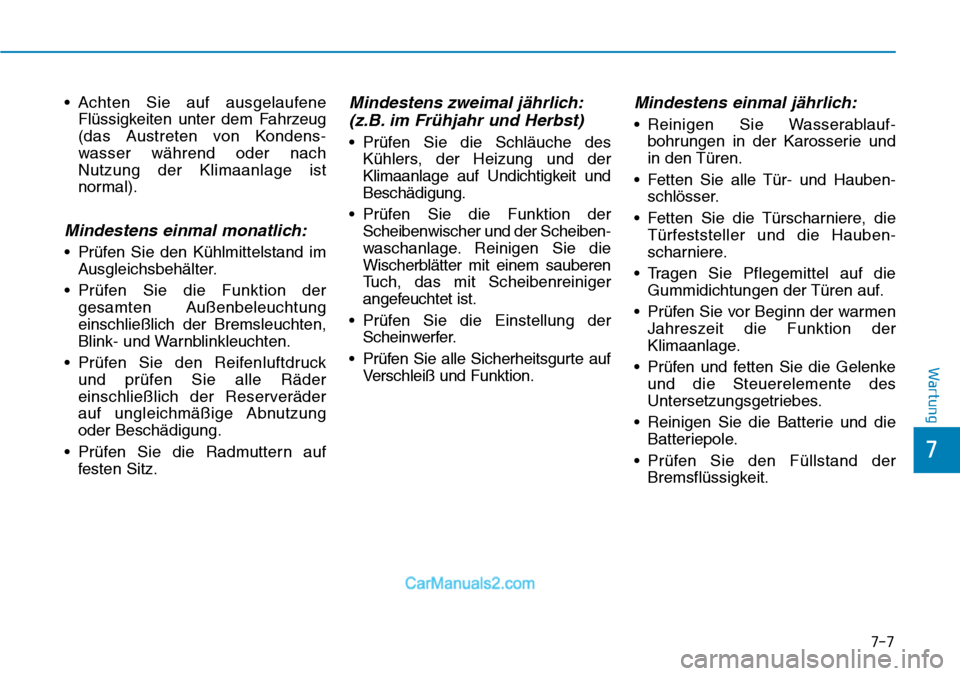

• Achten Sie auf ausgelaufene
Flüssigkeiten unter dem Fahrzeug
(das Austreten von Kondens-
wasser während oder nach
Nutzung der Klimaanlage ist
normal).
Mindestens einmal monatlich:
• Prüfen Sie den Kühlmittelstand im
Ausgleichsbehälter.
• Prüfen Sie die Funktion der
gesamten Außenbeleuchtung
einschließlich der Bremsleuchten,
Blink- und Warnblinkleuchten.
• Prüfen Sie den Reifenluftdruck
und prüfen Sie alle Räder
einschließlich der Reserveräder
auf ungleichmäßige Abnutzung
oder Beschädigung.
• Prüfen Sie die Radmuttern auf
festen Sitz.
Mindestens zweimal jährlich:
(z.B. im Frühjahr und Herbst)
• Prüfen Sie die Schläuche des
Kühlers, der Heizung und der
Klimaanlage auf Undichtigkeit und
Beschädigung.
• Prüfen Sie die Funktion der
Scheibenwischer und der Scheiben-
waschanlage. Reinigen Sie die
Wischerblätter mit einem sauberen
Tuch, das mit Scheibenreiniger
angefeuchtet ist.
• Prüfen Sie die Einstellung der
Scheinwerfer.
• Prüfen Sie alle Sicherheitsgurte auf
Verschleiß und Funktion.
Mindestens einmal jährlich:
• Reinigen Sie Wasserablauf-
bohrungen in der Karosserie und
in den Türen.
• Fetten Sie alle Tür- und Hauben-
schlösser.
• Fetten Sie die Türscharniere, die
Türfeststeller und die Hauben-
scharniere.
• Tragen Sie Pflegemittel auf die
Gummidichtungen der Türen auf.
• Prüfen Sie vor Beginn der warmen
Jahreszeit die Funktion der
Klimaanlage.
• Prüfen und fetten Sie die Gelenke
und die Steuerelemente des
Untersetzungsgetriebes.
• Reinigen Sie die Batterie und die
Batteriepole.
• Prüfen Sie den Füllstand der
Bremsflüssigkeit.

PLANMÄSSIGE WARTUNGSARBEITEN
Halten Sie sich an den Standard-Wartungsplan, wenn das Fahrzeug gewöhnlich nicht unter den nachstehend
aufgeführten Bedingungen eingesetzt wird. Wenn mindestens einer der nachstehend aufgeführten Umstände
gegeben ist, kommt der Sonderwartungsplan für erschwerte Einsatzbedingungen zur Anwendung.
• Häufiger Kurzstreckenbetrieb: weniger als 8 km bei normalen Temperaturen bzw.weniger als 16 km bei niedrigen
Temperaturen.
• Langsames Fahren über lange Strecken.
• Fahren auf unwegsamen, staubigen, schlammigen, unbefestigten oder mit Sand oder Salz gestreuten Straßen.
• Fahren in Gebieten mit hoher Salzkonzentration oder sehr niedrigen Temperaturen.
• Fahren in Gebieten mit hoher Staubentwicklung.
• Fahren in Gebieten mit hoher Verkehrsdichte.
• Häufiges Befahren von Steigungen, Gefällen und Gebirgspässen.
• Ziehen von Anhängern oder Wohnwagen oder Verwendung von Dachgepäckträgern.
• Einsatz als Streifenwagen, Taxi, Firmenfahrzeug oder Abschleppwagen.
• Fahrgeschwindigkeiten von mehr als 170 km/h.
• Häufiger Stop-and-go-Betrieb.
Wenn Ihr Fahrzeug unter den vorher genannten Bedingungen betrieben wird, sollten Sie Ihr Fahrzeug häufiger
inspizieren lassen, einige Betriebsflüssigkeiten häufiger wechseln lassen bzw. einige Komponenten häufiger ersetzen
lassen, als es der folgende Standard-Wartungsplan für normale Einsatzbedingungen vorgibt. Darüber hinaus sollten
Sie nach den angegebenen Zeiträumen bzw. Fahrstrecken die vorgeschriebenen Wartungsintervalle einhalten.
7-8
Wartung

7-9
7
Wartung
Standard-Wartungsplan
Folgende Wartungsmaßnahmen müssen durchgeführt werden, um eine gute Fahrzeugleistung zu gewährleisten.
Bewahren Sie die Belege für sämtliche Wartungsarbeiten am Fahrzeug, um Ihren Garantieanspruch nicht zu
verlieren. Sofern Laufleistung und Zeitspanne angegeben werden, richtet sich das Wartungsintervall danach, was
zuerst eintrifft.
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
*
1: Verwenden Sie beim Nachfüllen von Kühlmittel ausschließlich entionisiertes Wasser oder weiches Wasser für Ihr Fahrzeug
und mischen Sie dem ab Werk eingefüllten Kühlmittel kein hartes Wasser bei. Ein ungeeignetes Kühlmittelgemisch kann
ernste Probleme bzw. Fahrzeugschäden verursachen.
*
2: Kann aus Gründen der Bequemlichkeit auch vor dem eigentlichen Intervall gewechselt werden, wenn ohnehin andere
Bauteile gewartet werden.
Zeitspanne in Monaten oder Laufleistung (je nachdem, was zuerst eintrifft)
Monate1224364860728496
Meilen×1.0001020304050607080
Km×1.000153045607590105120
Kühlsystem
Täglich Kühlmittelstand prüfen und System auf Undichtigkeit
Nach den ersten 60.000 km oder 48 Monaten prüfen
anschließend alle 30.000 km oder 24 Monate prüfen
Kühlmittel *1Zunächst nach 210.000 km oder 120 Monaten wechseln,
dann alle 30.000 km oder 24 Monate wechseln *2
GetriebeflüssigkeitII
BatteriezustandIIIIIIII
Bremsleitungen, Schläuche und AnschlüsseIIIIIIII
BremspedalIIII
FeststellbremseIIII
WARTUNGSINT
ERVALLE
WARTUNGSPO
SITION

7-10
Wartung
Standard-Wartungsplan
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
Zeitspanne in Monaten oder Laufleistung (je nachdem, was zuerst eintrifft)
Monate1224364860728496
Meilen×1.0001020304050607080
Km×1.000153045607590105120
BremsflüssigkeitIRIRIRIR
Bremsscheiben und BremsbelägeIIIIIIII
Lenkgetriebe, Lenkgestänge und ManschettenIIIIIIII
Antriebswellen und ManschettenIIII
Reifen (Druck und Profilabnutzung)IIIIIIII
Kugelgelenke der VorderradaufhängungIIIIIIII
Schrauben und Muttern an Fahrwerk und IIIIIIII
Kältemittel der KlimaanlageIIIIIIII
KlimakompressorIIIIIIII
Luftfilter der KlimaanlageRRRR
WARTUNGSINT
ERVALLE
WARTUNGSPO
SITION
