Hyundai Kona EV 2019 Betriebsanleitung (in German)

7-41
7
Wartung

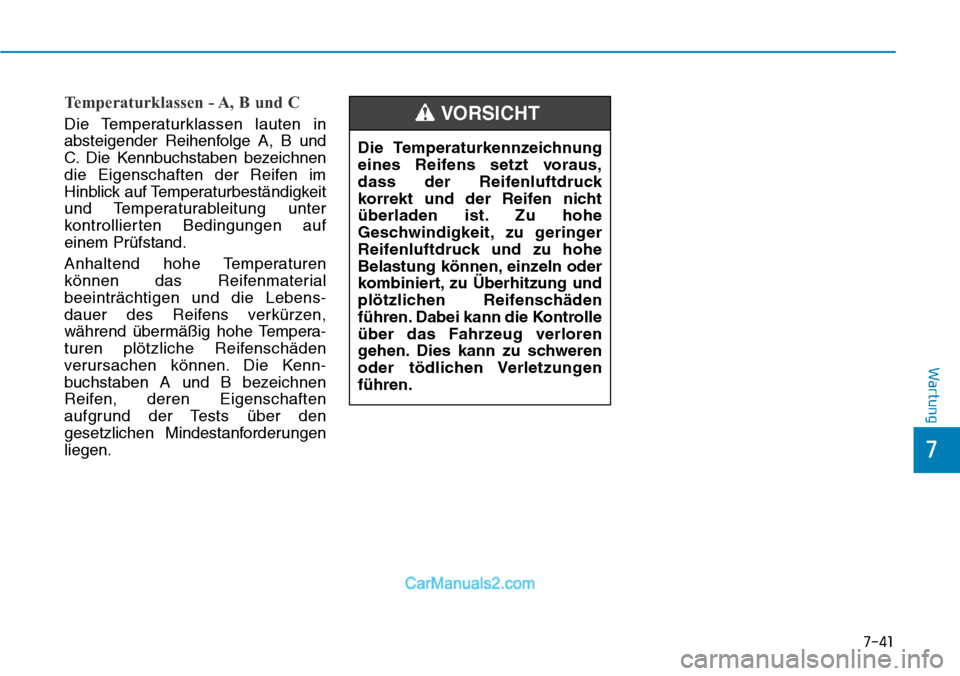

Temperaturklassen - A, B und C
Die Temperaturklassen lauten in
absteigender Reihenfolge A, B und
C. Die Kennbuchstaben bezeichnen
die Eigenschaften der Reifen im
Hinblick auf Temperaturbeständigkeit
und Temperaturableitung unter
kontrollierten Bedingungen auf
einem Prüfstand.
Anhaltend hohe Temperaturen
können das Reifenmaterial
beeinträchtigen und die Lebens-
dauer des Reifens verkürzen,
während übermäßig hohe Tempera-
turen plötzliche Reifenschäden
verursachen können. Die Kenn-
buchstaben A und B bezeichnen
Reifen, deren Eigenschaften
aufgrund der Tests über den
gesetzlichen Mindestanforderungen
liegen.Die Temperaturkennzeichnung
eines Reifens setzt voraus,
dass der Reifenluftdruck
korrekt und der Reifen nicht
überladen ist. Zu hohe
Geschwindigkeit, zu geringer
Reifenluftdruck und zu hohe
Belastung können, einzeln oder
kombiniert, zu Überhitzung und
plötzlichen Reifenschäden
führen. Dabei kann die Kontrolle
über das Fahrzeug verloren
gehen. Dies kann zu schweren
oder tödlichen Verletzungen
führen.VORSICHT

7-42
Wartung
Die elektrische Anlage eines
Fahrzeugs ist mit Sicherungen
gegen Überlastungsschäden
geschützt.
Das Fahrzeug verfügt über 2 (oder 3)
Sicherungskästen. Einer befindet
sich hinter einer Abdeckung auf der
Fahrerseite und der andere Befindet
sich im Motorraum.Wenn Leuchten, Zubehöraus-
stattung oder Bedienelemente Ihres
Fahrzeugs nicht funktionieren,
prüfen Sie die Sicherung des
entsprechenden Schaltkreises.
Wenn eine Sicherung durchgebrannt
ist, erkennen Sie dies an dem
geschmolzenen Metallelement in der
Sicherung.
Prüfen Sie bei Fehlfunktionen der
Elektrik zunächst den Sicherungs-
kasten auf der Fahrerseite. Bevor Sie
eine durchgebrannte Sicherung
ersetzen, schalten Sie das Fahrzeug
ab, schalten Sie alle Schalter aus
und klemmen Sie dann den
Batterieminuspol ab. Ersetzen Sie
eine durchgebrannte Sicherung
ausschließlich durch eine Sicherung
mit derselben Amperezahl.
Wenn die neu eingesetzte Sicherung
ebenfalls durchbrennt, deutet dies
auf ein elektrisches Problem hin.
Verwenden Sie das betroffene
System nach Möglichkeit nicht weiter
und wenden Sie sich an eine
HYUNDAI-Vertragswerkstatt.
Informationen
Es kommen drei Arten von
Sicherungen zum Einsatz:
Flachsicherungen für niedrigere
Amperezahlen, Patronensicherungen
und Mehrfachsicherungen für höhere
Amperezahlen.
i

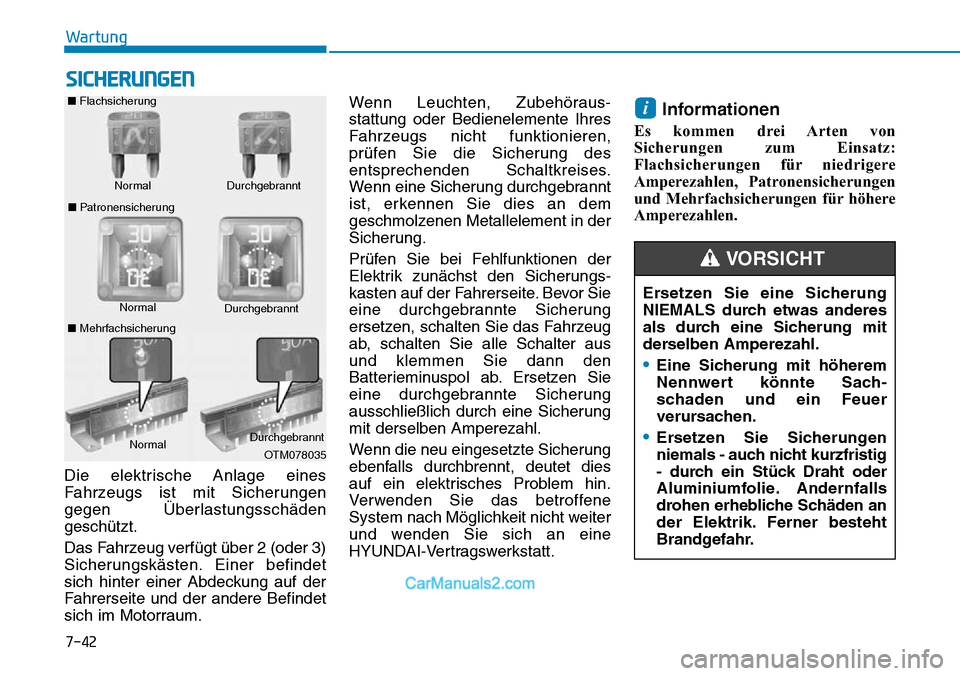

SICHERUNGEN
■Flachsicherung
Normal
Durchgebrannt
Normal ■Patronensicherung
Durchgebrannt
■Mehrfachsicherung
NormalDurchgebrannt
OTM078035Ersetzen Sie eine Sicherung
NIEMALS durch etwas anderes
als durch eine Sicherung mit
derselben Amperezahl.
•Eine Sicherung mit höherem
Nennwert könnte Sach-
schaden und ein Feuer
verursachen.
•Ersetzen Sie Sicherungen
niemals - auch nicht kurzfristig
- durch ein Stück Draht oder
Aluminiumfolie. Andernfalls
drohen erhebliche Schäden an
der Elektrik. Ferner besteht
Brandgefahr.
VORSICHT

7-43
7
Wartung

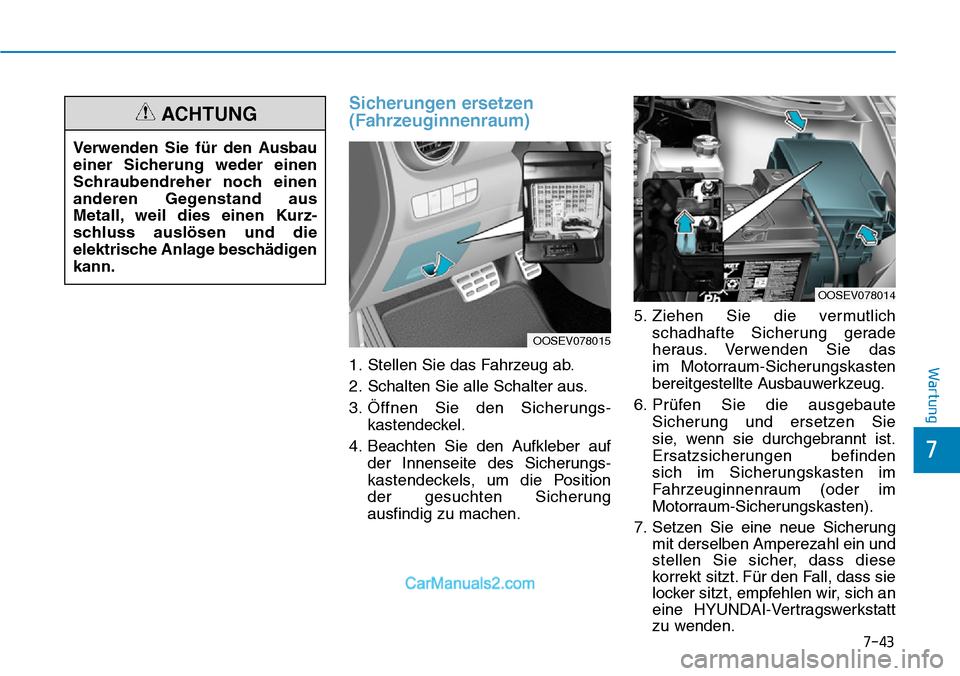

Sicherungen ersetzen
(Fahrzeuginnenraum)
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter aus.
3. Öffnen Sie den Sicherungs-
kastendeckel.
4. Beachten Sie den Aufkleber auf
der Innenseite des Sicherungs-
kastendeckels, um die Position
der gesuchten Sicherung
ausfindig zu machen.5. Ziehen Sie die vermutlich
schadhafte Sicherung gerade
heraus. Verwenden Sie das
im Motorraum-Sicherungskasten
bereitgestellte Ausbauwerkzeug.
6. Prüfen Sie die ausgebaute
Sicherung und ersetzen Sie
sie, wenn sie durchgebrannt ist.
Ersatzsicherungen befinden
sich im Sicherungskasten im
Fahrzeuginnenraum (oder im
Motorraum-Sicherungskasten).
7. Setzen Sie eine neue Sicherung
mit derselben Amperezahl ein und
stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI-Vertragswerkstatt
zu wenden. Verwenden Sie für den Ausbau
einer Sicherung weder einen
Schraubendreher noch einen
anderen Gegenstand aus
Metall, weil dies einen Kurz-
schluss auslösen und die
elektrische Anlage beschädigen
kann.
ACHTUNG
OOSEV078015
OOSEV078014

7-44
Wartung
Falls Sie in einer Notsituation keine
Ersatzsicherung zur Hand haben,
können Sie eine Sicherung eines mit
derselben Amperezahl aus einem
Stromkreis verwenden, der für den
Betrieb des Fahrzeugs nicht benötigt
wird (z.B. Sicherung des Zigaretten-
anzünders).
Wenn keine Sicherungen durch-
gebrannt sind, obwohl die Schein-
werfer oder andere elektrische
Bauteile ohne Funktion sind, prüfen
Sie den Sicherungskasten im
Motorraum. Wenn eine Sicherung
durchgebrannt ist, muss Sie durch
eine Sicherung mit derselben
Amperezahl ersetzt werden.

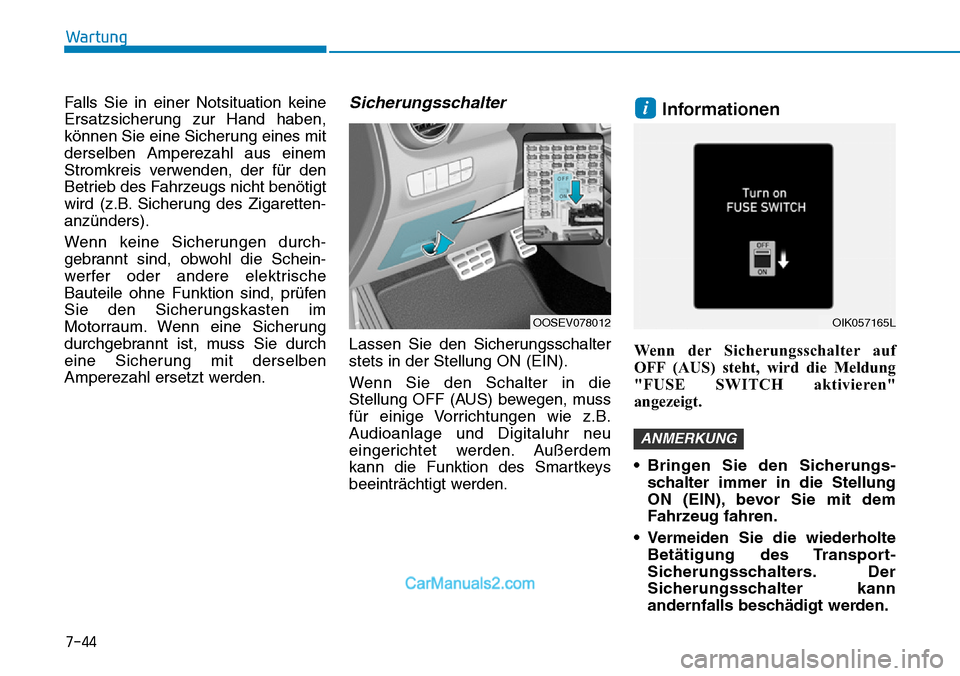

Sicherungsschalter
Lassen Sie den Sicherungsschalter
stets in der Stellung ON (EIN).
Wenn Sie den Schalter in die
Stellung OFF (AUS) bewegen, muss
für einige Vorrichtungen wie z.B.
Audioanlage und Digitaluhr neu
eingerichtet werden. Außerdem
kann die Funktion des Smartkeys
beeinträchtigt werden.
Informationen
Wenn der Sicherungsschalter auf
OFF (AUS) steht, wird die Meldung
"FUSE SWITCH aktivieren"
angezeigt.
• Bringen Sie den Sicherungs-
schalter immer in die Stellung
ON (EIN), bevor Sie mit dem
Fahrzeug fahren.
• Vermeiden Sie die wiederholte
Betätigung des Transport-
Sicherungsschalters. Der
Sicherungsschalter kann
andernfalls beschädigt werden.
ANMERKUNG
i
OOSEV078012OIK057165L

7-45
7
Wartung

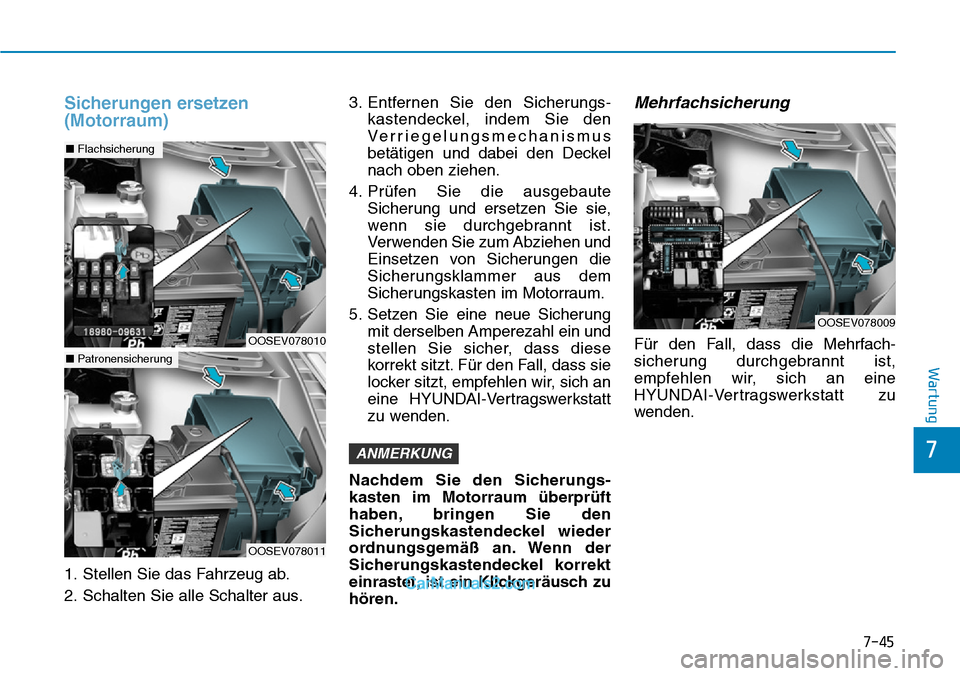

Sicherungen ersetzen
(Motorraum)
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter aus.3. Entfernen Sie den Sicherungs-
kastendeckel, indem Sie den
Verriegelungsmechanismus
betätigen und dabei den Deckel
nach oben ziehen.
4. Prüfen Sie die ausgebaute
Sicherung und ersetzen Sie sie,
wenn sie durchgebrannt ist.
Verwenden Sie zum Abziehen und
Einsetzen von Sicherungen die
Sicherungsklammer aus dem
Sicherungskasten im Motorraum.
5. Setzen Sie eine neue Sicherung
mit derselben Amperezahl ein und
stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI-Vertragswerkstatt
zu wenden.
Nachdem Sie den Sicherungs-
kasten im Motorraum überprüft
haben, bringen Sie den
Sicherungskastendeckel wieder
ordnungsgemäß an. Wenn der
Sicherungskastendeckel korrekt
einrastet, ist ein Klickgeräusch zu
hören.
Mehrfachsicherung
Für den Fall, dass die Mehrfach-
sicherung durchgebrannt ist,
empfehlen wir, sich an eine
HYUNDAI-Vertragswerkstatt zu
wenden.
ANMERKUNG
OOSEV078010
■Flachsicherung
OOSEV078011
■Patronensicherung
OOSEV078009

7-46
Wartung

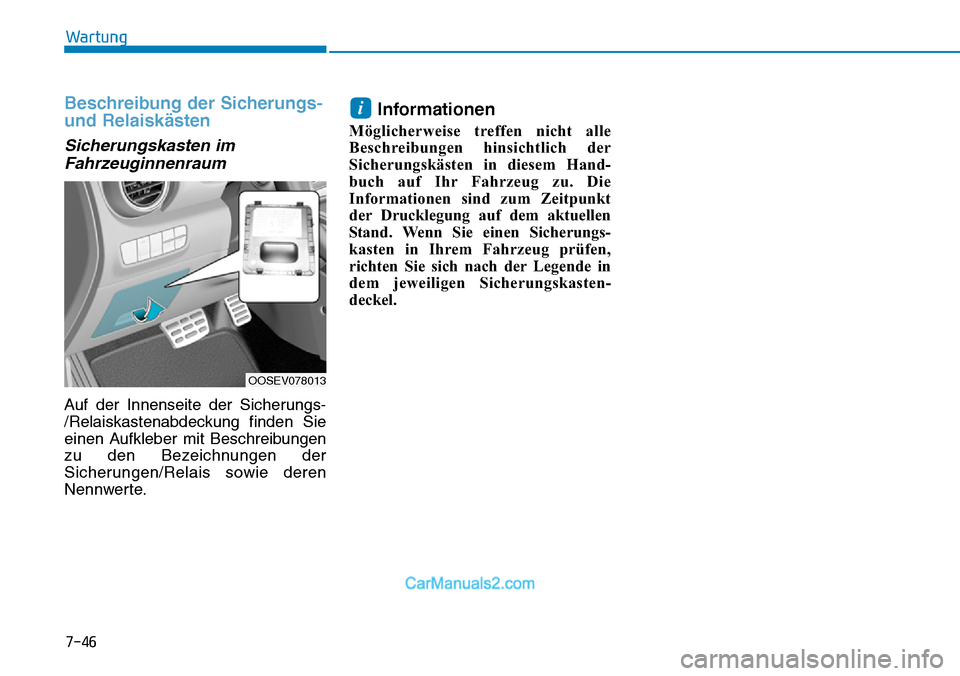

Beschreibung der Sicherungs-
und Relaiskästen
Sicherungskasten im
Fahrzeuginnenraum
Auf der Innenseite der Sicherungs-
/Relaiskastenabdeckung finden Sie
einen Aufkleber mit Beschreibungen
zu den Bezeichnungen der
Sicherungen/Relais sowie deren
Nennwerte.
Informationen
Möglicherweise treffen nicht alle
Beschreibungen hinsichtlich der
Sicherungskästen in diesem Hand-
buch auf Ihr Fahrzeug zu. Die
Informationen sind zum Zeitpunkt
der Drucklegung auf dem aktuellen
Stand. Wenn Sie einen Sicherungs-
kasten in Ihrem Fahrzeug prüfen,
richten Sie sich nach der Legende in
dem jeweiligen Sicherungskasten-
deckel.
i
OOSEV078013

7-47
7
Wartung

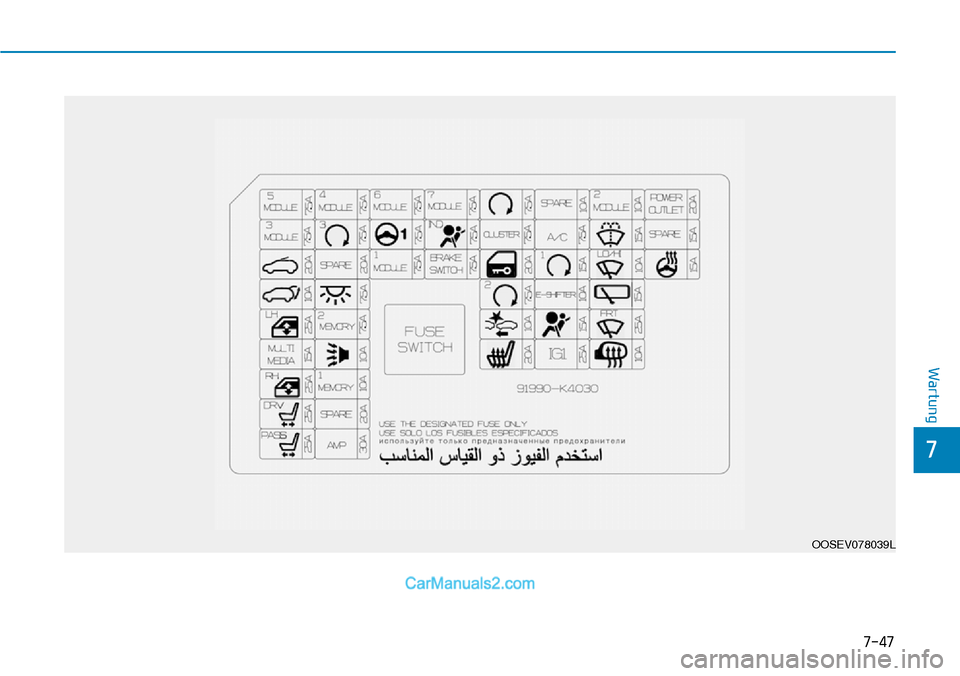

OOSEV078039L

7-48
Wartung

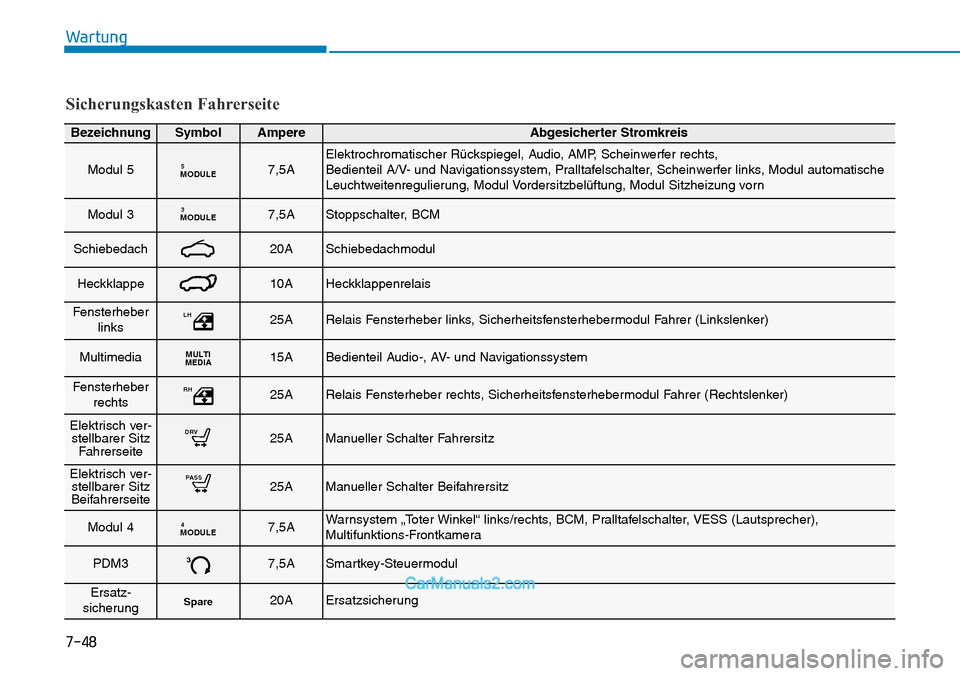

Sicherungskasten Fahrerseite
BezeichnungSymbolAmpereAbgesicherter Stromkreis
Modul 5MODULE57,5AElektrochromatischer Rückspiegel, Audio, AMP, Scheinwerfer rechts,
Bedienteil A/V- und Navigationssystem, Pralltafelschalter, Scheinwerfer links, Modul automatische
Leuchtweitenregulierung, Modul Vordersitzbelüftung, Modul Sitzheizung vorn
Modul 3MODULE37,5AStoppschalter, BCM
Schiebedach20ASchiebedachmodul
Heckklappe10AHeckklappenrelais
Fensterheber
linksLH25ARelais Fensterheber links, Sicherheitsfensterhebermodul Fahrer (Linkslenker)
MultimediaMULTI
MEDIA15ABedienteil Audio-, AV- und Navigationssystem
Fensterheber
rechtsRH25ARelais Fensterheber rechts, Sicherheitsfensterhebermodul Fahrer (Rechtslenker)
Elektrisch ver-stellbarer Sitz
FahrerseiteDRV25AManueller Schalter Fahrersitz
Elektrisch ver-stellbarer Sitz
BeifahrerseitePASS25AManueller Schalter Beifahrersitz
Modul 4MODULE47,5AWarnsystem „Toter Winkel“ links/rechts, BCM, Pralltafelschalter, VESS (Lautsprecher),
Multifunktions-Frontkamera
PDM337,5ASmartkey-Steuermodul
Ersatz-sicherungSpare20AErsatzsicherung

7-49
7
Wartung

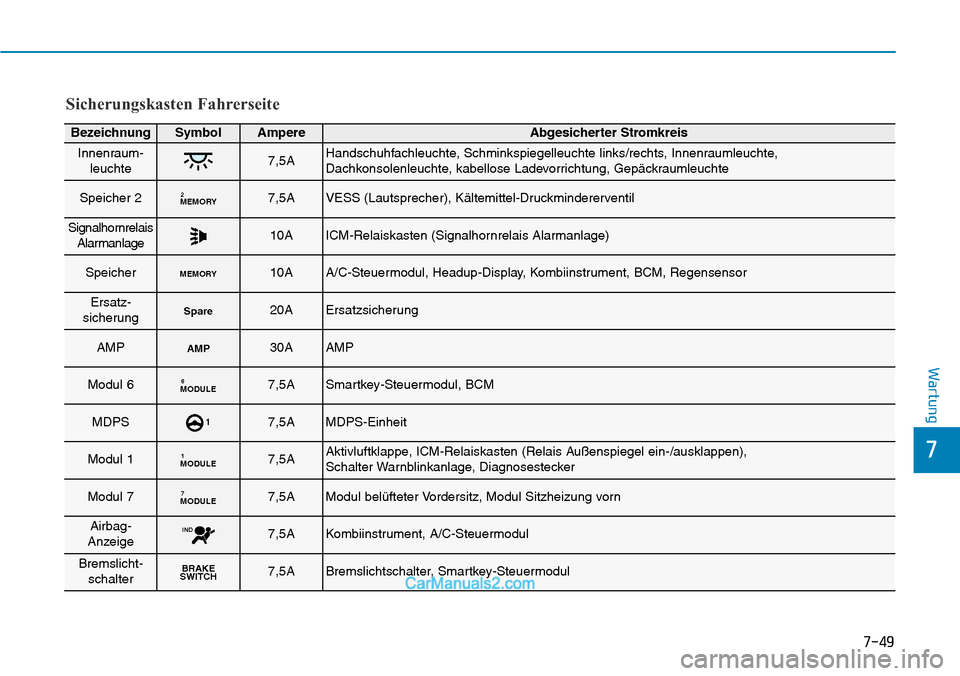

Sicherungskasten Fahrerseite
BezeichnungSymbolAmpereAbgesicherter Stromkreis
Innenraum-leuchte7,5AHandschuhfachleuchte, Schminkspiegelleuchte links/rechts, Innenraumleuchte,
Dachkonsolenleuchte, kabellose Ladevorrichtung, Gepäckraumleuchte
Speicher 22MEMORY7,5AVESS (Lautsprecher), Kältemittel-Druckmindererventil
Signalhornrelais
Alarmanlage10AICM-Relaiskasten (Signalhornrelais Alarmanlage)
SpeicherMEMORY10AA/C-Steuermodul, Headup-Display, Kombiinstrument, BCM, Regensensor
Ersatz-sicherungSpare20AErsatzsicherung
AMPAMP30AAMP
Modul 6MODULE67,5ASmartkey-Steuermodul, BCM
MDPS17,5AMDPS-Einheit
Modul 1MODULE17,5AAktivluftklappe, ICM-Relaiskasten (Relais Außenspiegel ein-/ausklappen),
Schalter Warnblinkanlage, Diagnosestecker
Modul 7MODULE77,5AModul belüfteter Vordersitz, Modul Sitzheizung vorn
Airbag-
AnzeigeIND7,5AKombiinstrument, A/C-Steuermodul
Bremslicht-schalterBRAKE
SWITCH7,5ABremslichtschalter, Smartkey-Steuermodul

7-50
Wartung

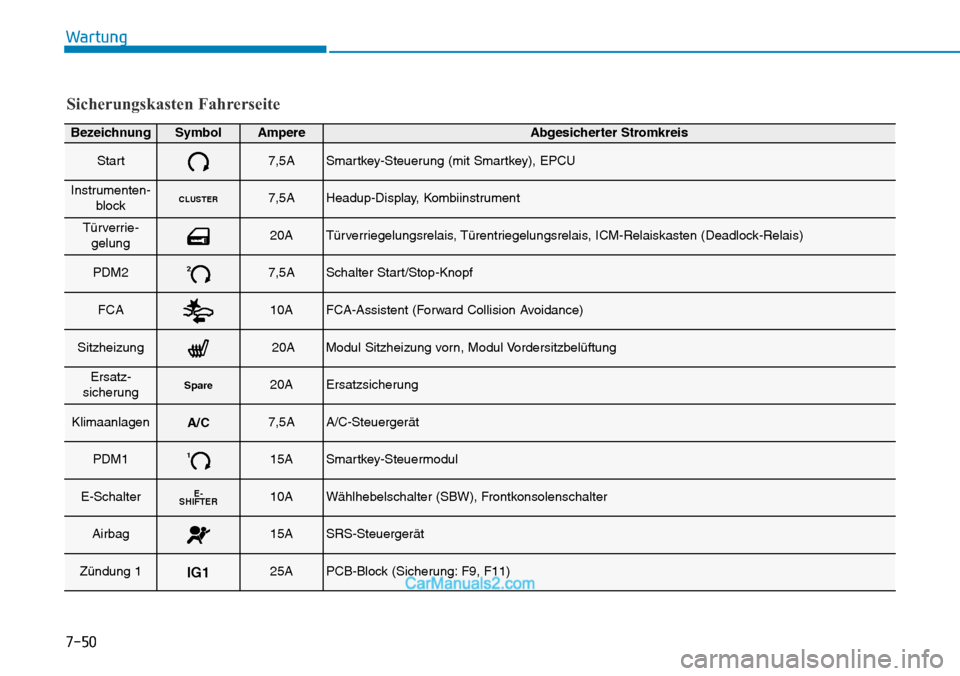

Sicherungskasten Fahrerseite
BezeichnungSymbolAmpereAbgesicherter Stromkreis
Start7,5ASmartkey-Steuerung (mit Smartkey), EPCU
Instrumenten-blockCLUSTER7,5AHeadup-Display, Kombiinstrument
Türverrie-gelung20ATürverriegelungsrelais, Türentriegelungsrelais, ICM-Relaiskasten (Deadlock-Relais)
PDM227,5ASchalter Start/Stop-Knopf
FCA10AFCA-Assistent (Forward Collision Avoidance)
Sitzheizung20AModul Sitzheizung vorn, Modul Vordersitzbelüftung
Ersatz-sicherungSpare20AErsatzsicherung
KlimaanlagenA/C7,5AA/C-Steuergerät
PDM1115ASmartkey-Steuermodul
E-SchalterE-
SHIFTER10AWählhebelschalter (SBW), Frontkonsolenschalter
Airbag15ASRS-Steuergerät
Zündung 1IG125APCB-Block (Sicherung: F9, F11)
