Hyundai Kona EV 2019 Manuale del proprietario (in Italian)
Manufacturer: HYUNDAI, Model Year: 2019, Model line: Kona EV, Model: Hyundai Kona EV 2019Pages: 580, PDF Dimensioni: 14.92 MB
Page 41 of 580

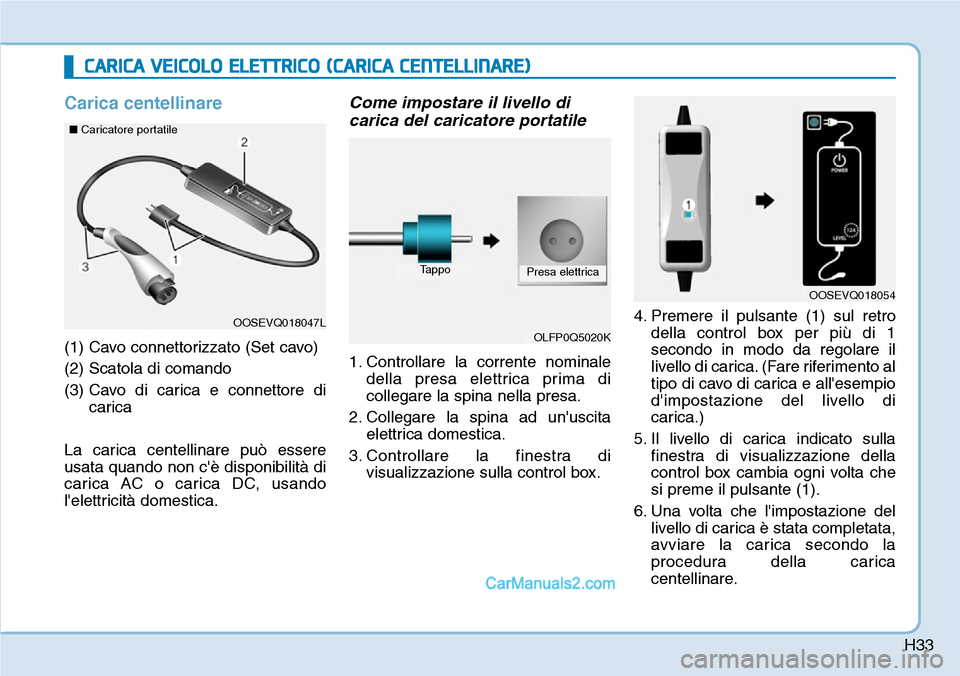

H33
Carica centellinare
(1) Cavo connettorizzato (Set cavo)
(2) Scatola di comando
(3) Cavo di carica e connettore di
carica
La carica centellinare può essere
usata quando non c'è disponibilità di
carica AC o carica DC, usando
l'elettricità domestica.
Come impostare il livello di
carica del caricatore portatile
1. Controllare la corrente nominale
della presa elettrica prima di
collegare la spina nella presa.
2. Collegare la spina ad un'uscita
elettrica domestica.
3. Controllare la finestra di
visualizzazione sulla control box.4. Premere il pulsante (1) sul retro
della control box per più di 1
secondo in modo da regolare il
livello di carica. (Fare riferimento al
tipo di cavo di carica e all'esempio
d'impostazione del livello di
carica.)
5. Il livello di carica indicato sulla
finestra di visualizzazione della
control box cambia ogni volta che
si preme il pulsante (1).
6. Una volta che l'impostazione del
livello di carica è stata completata,
avviare la carica secondo la
procedura della carica
centellinare.
CARICA VEICOLO ELETTRICO (CARICA CENTELLINARE)
OOSEVQ018047LOLFP0Q5020K
TappoPresa elettrica ■Caricatore portatile
OOSEVQ018054
Page 42 of 580

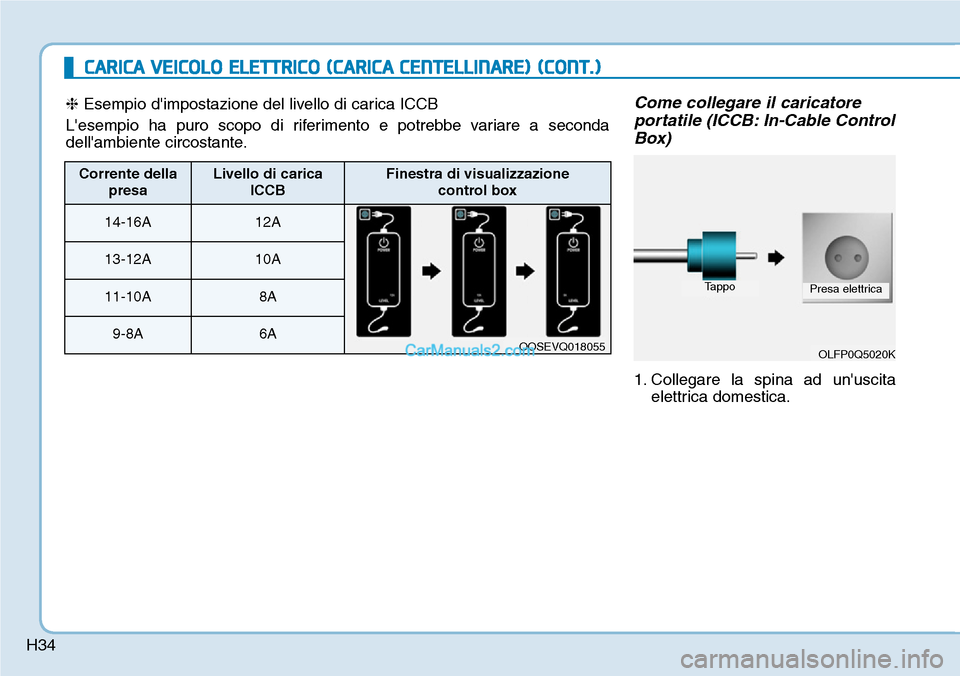

H34
CARICA VEICOLO ELETTRICO (CARICA CENTELLINARE) (CONT.)
Come collegare il caricatore
portatile (ICCB: In-Cable Control
Box)
1. Collegare la spina ad un'uscita
elettrica domestica.
OLFP0Q5020K
TappoPresa elettrica
❈Esempio d'impostazione del livello di carica ICCB
L'esempio ha puro scopo di riferimento e potrebbe variare a seconda
dell'ambiente circostante.
Corrente della
presaLivello di carica
ICCBFinestra di visualizzazione
control box
14-16A12A
13-12A10A
11-10A8A
9-8A6AOOSEVQ018055
Page 43 of 580

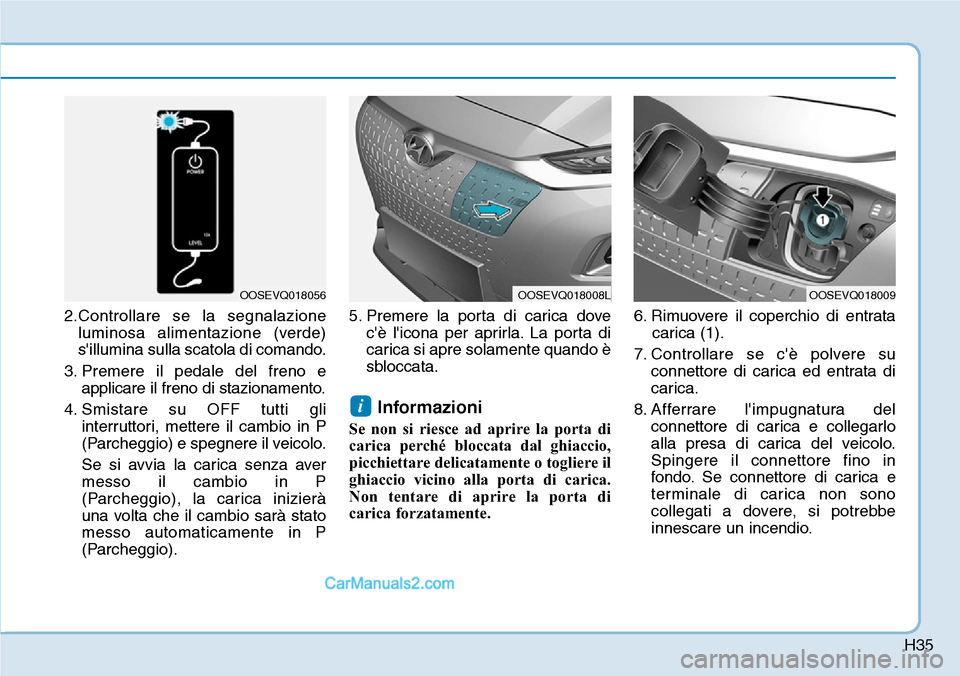

H35
2.Controllare se la segnalazione
luminosa alimentazione (verde)
s'illumina sulla scatola di comando.
3. Premere il pedale del freno e
applicare il freno di stazionamento.
4. Smistare su OFF tutti gli
interruttori, mettere il cambio in P
(Parcheggio) e spegnere il veicolo.
Se si avvia la carica senza aver
messo il cambio in P
(Parcheggio), la carica inizierà
una volta che il cambio sarà stato
messo automaticamente in P
(Parcheggio).5. Premere la porta di carica dove
c'è l'icona per aprirla. La porta di
carica si apre solamente quando è
sbloccata.
Informazioni
Se non si riesce ad aprire la porta di
carica perché bloccata dal ghiaccio,
picchiettare delicatamente o togliere il
ghiaccio vicino alla porta di carica.
Non tentare di aprire la porta di
carica forzatamente. 6. Rimuovere il coperchio di entrata
carica (1).
7. Controllare se c'è polvere su
connettore di carica ed entrata di
carica.
8. Afferrare l'impugnatura del
connettore di carica e collegarlo
alla presa di carica del veicolo.
Spingere il connettore fino in
fondo. Se connettore di carica e
terminale di carica non sono
collegati a dovere, si potrebbe
innescare un incendio.
i
OOSEVQ018008LOOSEVQ018009OOSEVQ018056
Page 44 of 580
H36
CARICA VEICOLO ELETTRICO (CARICA CENTELLINARE) (CONT.)

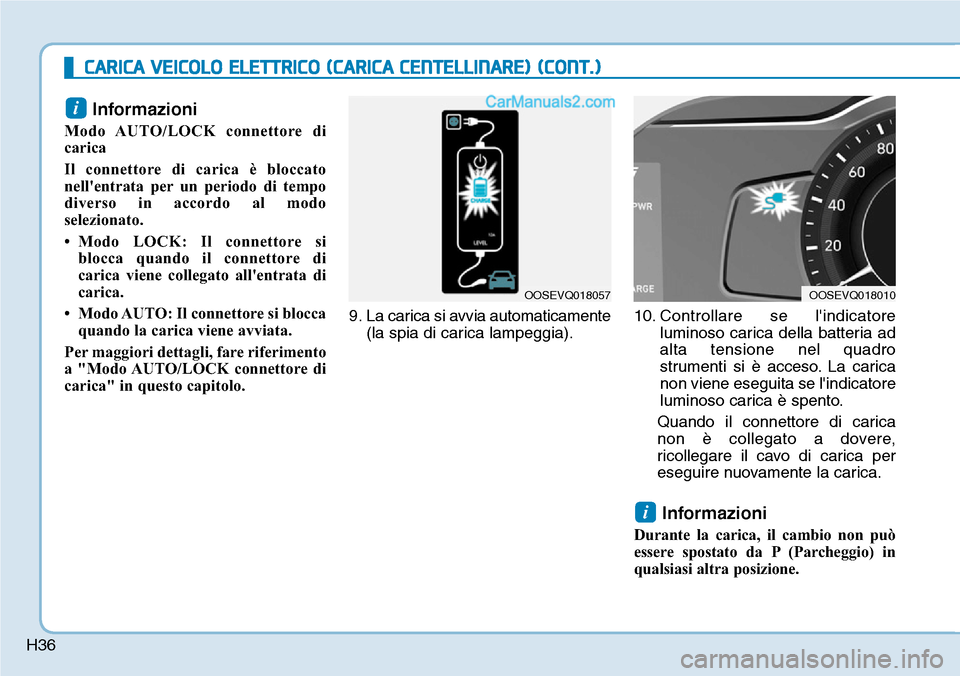

Informazioni
Modo AUTO/LOCK connettore di
carica
Il connettore di carica è bloccato
nell'entrata per un periodo di tempo
diverso in accordo al modo
selezionato.
• Modo LOCK: Il connettore si
blocca quando il connettore di
carica viene collegato all'entrata di
carica.
• Modo AUTO: Il connettore si blocca
quando la carica viene avviata.
Per maggiori dettagli, fare riferimento
a "Modo AUTO/LOCK connettore di
carica" in questo capitolo.9. La carica si avvia automaticamente
(la spia di carica lampeggia).10. Controllare se l'indicatore
luminoso carica della batteria ad
alta tensione nel quadro
strumenti si è acceso. La carica
non viene eseguita se l'indicatore
luminoso carica è spento.
Quando il connettore di carica
non è collegato a dovere,
ricollegare il cavo di carica per
eseguire nuovamente la carica.
Informazioni
Durante la carica, il cambio non può
essere spostato da P (Parcheggio) in
qualsiasi altra posizione.
i
i
OOSEVQ018010OOSEVQ018057
Page 45 of 580
H37

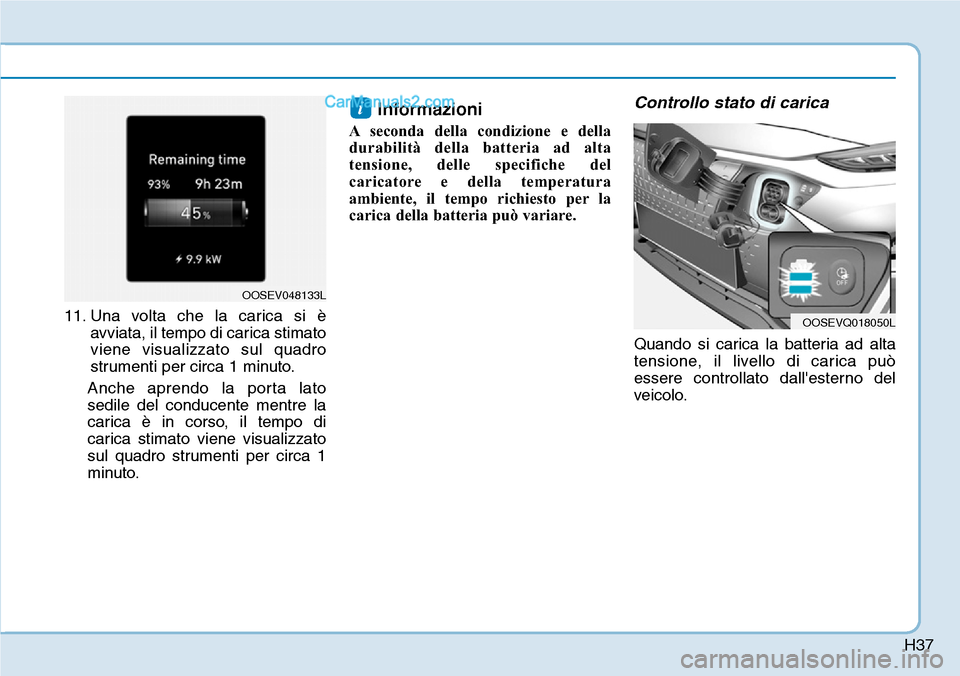

11. Una volta che la carica si è
avviata, il tempo di carica stimato
viene visualizzato sul quadro
strumenti per circa 1 minuto.
Anche aprendo la porta lato
sedile del conducente mentre la
carica è in corso, il tempo di
carica stimato viene visualizzato
sul quadro strumenti per circa 1
minuto.
Informazioni
A seconda della condizione e della
durabilità della batteria ad alta
tensione, delle specifiche del
caricatore e della temperatura
ambiente, il tempo richiesto per la
carica della batteria può variare.
Controllo stato di carica
Quando si carica la batteria ad alta
tensione, il livello di carica può
essere controllato dall'esterno del
veicolo.
i
OOSEVQ018050L
OOSEV048133L
Page 46 of 580

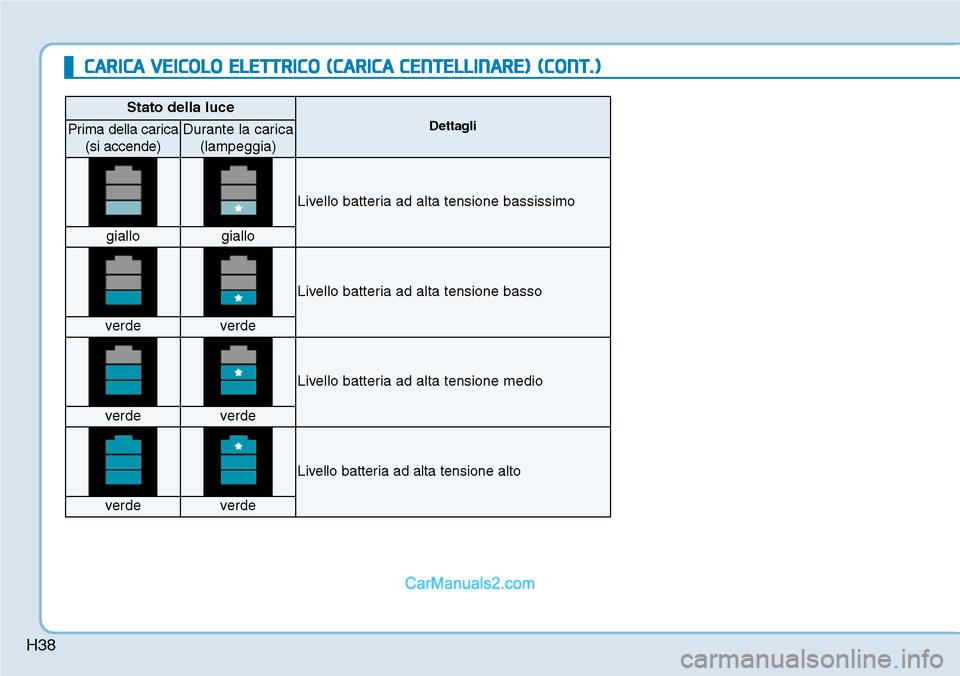

H38
CARICA VEICOLO ELETTRICO (CARICA CENTELLINARE) (CONT.)
Stato della luce
DettagliPrima della carica
(si accende)Durante la carica
(lampeggia)
Livello batteria ad alta tensione bassissimo
giallogiallo
Livello batteria ad alta tensione basso
verdeverde
Livello batteria ad alta tensione medio
verdeverde
Livello batteria ad alta tensione alto
verdeverde
Page 47 of 580

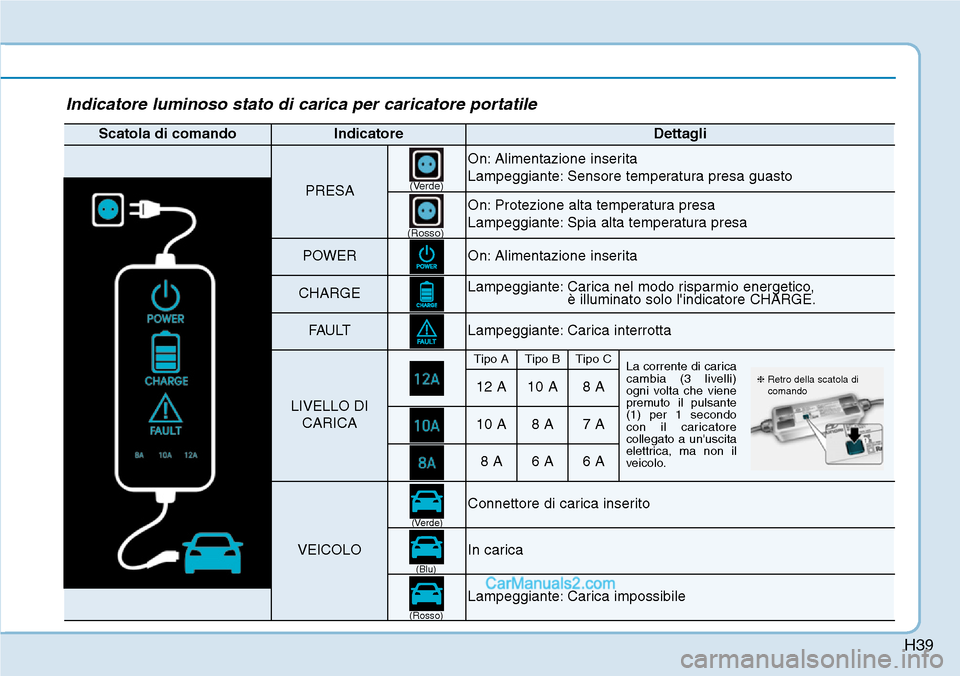

H39
Indicatore luminoso stato di carica per caricatore portatile
Scatola di comandoIndicatoreDettagli
PRESA
On: Alimentazione inserita
Lampeggiante: Sensore temperatura presa guasto
On: Protezione alta temperatura presa
Lampeggiante: Spia alta temperatura presa
POWEROn: Alimentazione inserita
CHARGELampeggiante: Carica nel modo risparmio energetico,
è illuminato solo l'indicatore CHARGE.
FAULTLampeggiante: Carica interrotta
LIVELLO DI
CARICA
Tipo ATipo BTipo CLa corrente di carica
cambia (3 livelli)
ogni volta che viene
premuto il pulsante
(1) per 1 secondo
con il caricatore
collegato a un'uscita
elettrica, ma non il
veicolo.
12 A10 A8 A
10 A8 A7 A
8 A6 A6 A
VEICOLO
Connettore di carica inserito
In carica
Lampeggiante: Carica impossibile
(Verde)
(Verde)
(Blu)
(Rosso)
(Rosso)
❈Retro della scatola di
comando
Page 48 of 580

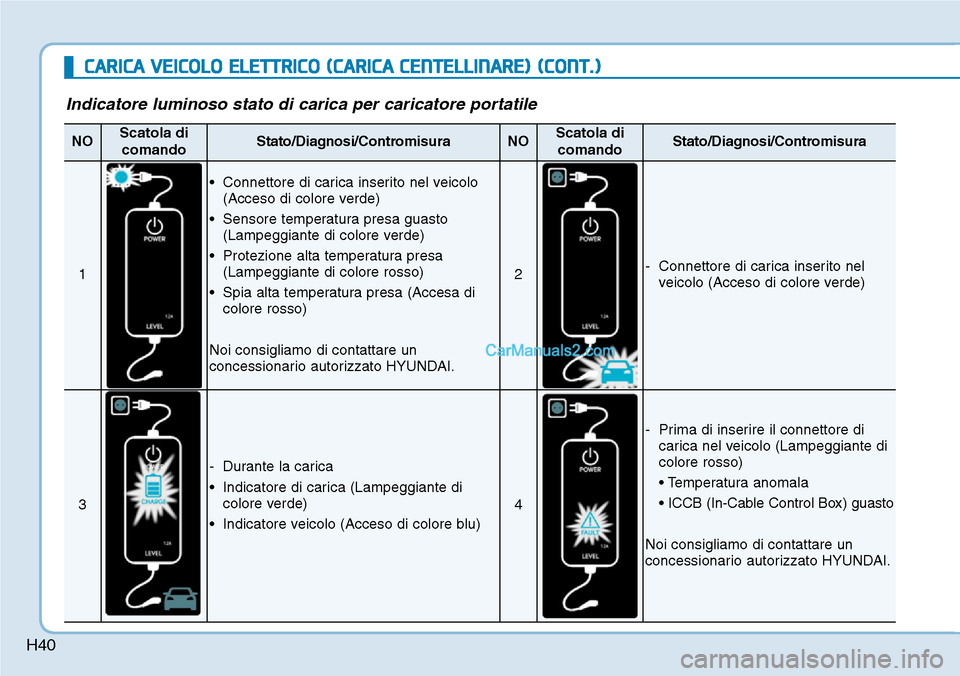

H40
CARICA VEICOLO ELETTRICO (CARICA CENTELLINARE) (CONT.)
Indicatore luminoso stato di carica per caricatore portatile
NOScatola di
comandoStato/Diagnosi/ContromisuraNOScatola di
comandoStato/Diagnosi/Contromisura
1
• Connettore di carica inserito nel veicolo
(Acceso di colore verde)
• Sensore temperatura presa guasto
(Lampeggiante di colore verde)
• Protezione alta temperatura presa
(Lampeggiante di colore rosso)
• Spia alta temperatura presa (Accesa di
colore rosso)
Noi consigliamo di contattare un
concessionario autorizzato HYUNDAI.
2- Connettore di carica inserito nel
veicolo (Acceso di colore verde)
3
- Durante la carica
• Indicatore di carica (Lampeggiante di
colore verde)
• Indicatore veicolo (Acceso di colore blu)
4
- Prima di inserire il connettore di
carica nel veicolo (Lampeggiante di
colore rosso)
• Temperatura anomala
• ICCB (In-Cable Control Box) guasto
Noi consigliamo di contattare un
concessionario autorizzato HYUNDAI.
Page 49 of 580

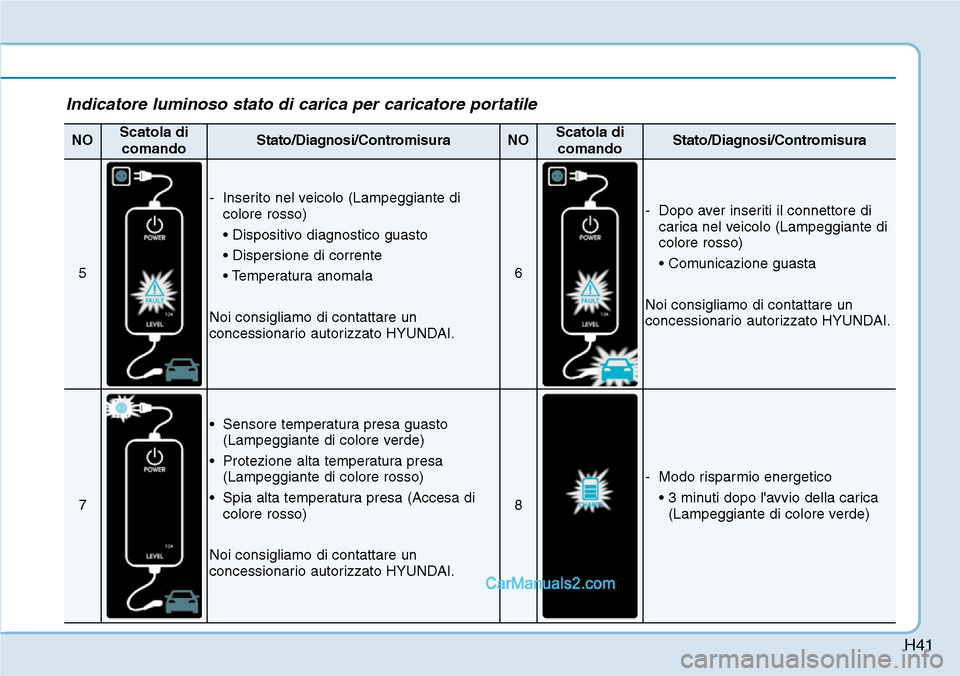

H41
NOScatola di
comandoStato/Diagnosi/ContromisuraNOScatola di
comandoStato/Diagnosi/Contromisura
5
- Inserito nel veicolo (Lampeggiante di
colore rosso)
• Dispositivo diagnostico guasto
• Dispersione di corrente
• Temperatura anomala
Noi consigliamo di contattare un
concessionario autorizzato HYUNDAI.
6
- Dopo aver inseriti il connettore di
carica nel veicolo (Lampeggiante di
colore rosso)
• Comunicazione guasta
Noi consigliamo di contattare un
concessionario autorizzato HYUNDAI.
7
• Sensore temperatura presa guasto
(Lampeggiante di colore verde)
• Protezione alta temperatura presa
(Lampeggiante di colore rosso)
• Spia alta temperatura presa (Accesa di
colore rosso)
Noi consigliamo di contattare un
concessionario autorizzato HYUNDAI.
8
- Modo risparmio energetico
• 3 minuti dopo l'avvio della carica
(Lampeggiante di colore verde)
Indicatore luminoso stato di carica per caricatore portatile
Page 50 of 580

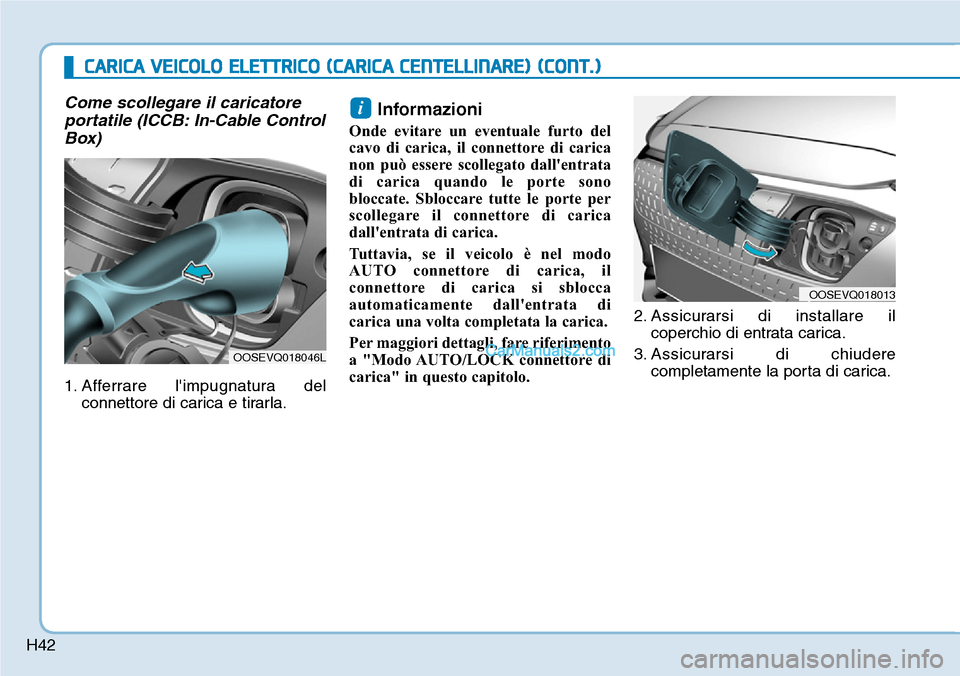

H42
CARICA VEICOLO ELETTRICO (CARICA CENTELLINARE) (CONT.)
Come scollegare il caricatore
portatile (ICCB: In-Cable Control
Box)
1. Afferrare l'impugnatura del
connettore di carica e tirarla.
Informazioni
Onde evitare un eventuale furto del
cavo di carica, il connettore di carica
non può essere scollegato dall'entrata
di carica quando le porte sono
bloccate. Sbloccare tutte le porte per
scollegare il connettore di carica
dall'entrata di carica.
Tuttavia, se il veicolo è nel modo
AUTO connettore di carica, il
connettore di carica si sblocca
automaticamente dall'entrata di
carica una volta completata la carica.
Per maggiori dettagli, fare riferimento
a "Modo AUTO/LOCK connettore di
carica" in questo capitolo.2. Assicurarsi di installare il
coperchio di entrata carica.
3. Assicurarsi di chiudere
completamente la porta di carica.
i
OOSEVQ018046L
OOSEVQ018013
