Hyundai Kona EV 2019 Manuale del proprietario (in Italian)

H23
Carica AC
L'immagine del caricatore
effettivo e del metodo di carica
varia in accordo al costruttore del
caricatore.
Come collegare il caricatore AC
1. Premere il pedale del freno e
applicare il freno di stazionamento.
2. Smistare su OFF tutti gli
interruttori, mettere il cambio in P
(Parcheggio) e spegnere il veicolo.
Se si avvia la carica senza aver
messo il cambio in P (Parcheggio),
la carica inizierà una volta che il
cambio sarà stato messo
automaticamente in P (Parcheggio).
3. Premere la porta di carica dove
c'è l'icona per aprirla. La porta di
carica si apre solamente quando è
sbloccata.
Informazioni
Se non si riesce ad aprire la porta di
carica perché bloccata dal ghiaccio,
picchiettare delicatamente o togliere il
ghiaccio vicino alla porta di carica.
Non tentare di aprire la porta di
carica forzatamente.
i
CARICA VEICOLO ELETTRICO (CARICA AC)
OLFP0Q5007K
■ Carica AC
OOSEVQ018008L

H24

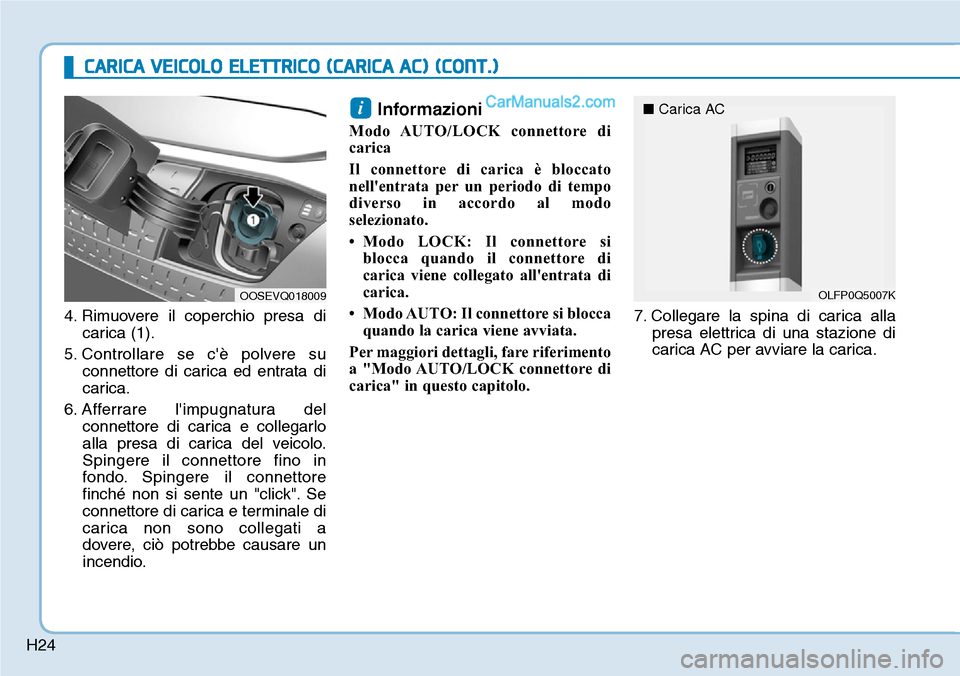

CARICA VEICOLO ELETTRICO (CARICA AC) (CONT.)
4. Rimuovere il coperchio presa di
carica (1).
5. Controllare se c'

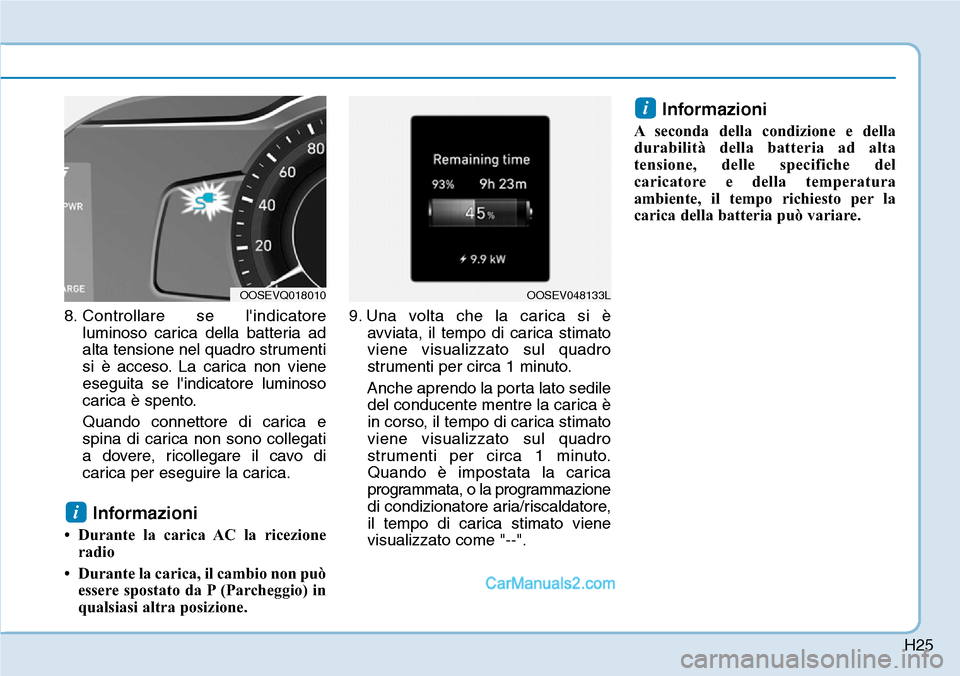

H25
8. Controllare se l'indicatore
luminoso carica della batteria ad
alta tensione nel quadro strumenti
si è acceso. La carica non viene
eseguita se l'indicatore luminoso
carica è spento.
Quando connettore di carica e
spina di carica non sono collegati
a dovere, ricollegare il cavo di
carica per eseguire la carica.
Informazioni
• Durante la carica AC la ricezione
radio
• Durante la carica, il cambio non può
essere spostato da P (Parcheggio) in
qualsiasi altra posizione.9. Una volta che la carica si è
avviata, il tempo di carica stimato
viene visualizzato sul quadro
strumenti per circa 1 minuto.
Anche aprendo la porta lato sedile
del conducente mentre la carica è
in corso, il tempo di carica stimato
viene visualizzato sul quadro
strumenti per circa 1 minuto.
Quando è impostata la carica
programmata, o la programmazione
di condizionatore aria/riscaldatore,
il tempo di carica stimato viene
visualizzato come "--".
Informazioni
A seconda della condizione e della
durabilità della batteria ad alta
tensione, delle specifiche del
caricatore e della temperatura
ambiente, il tempo richiesto per la
carica della batteria può variare.
i
i
OOSEVQ018010OOSEV048133L

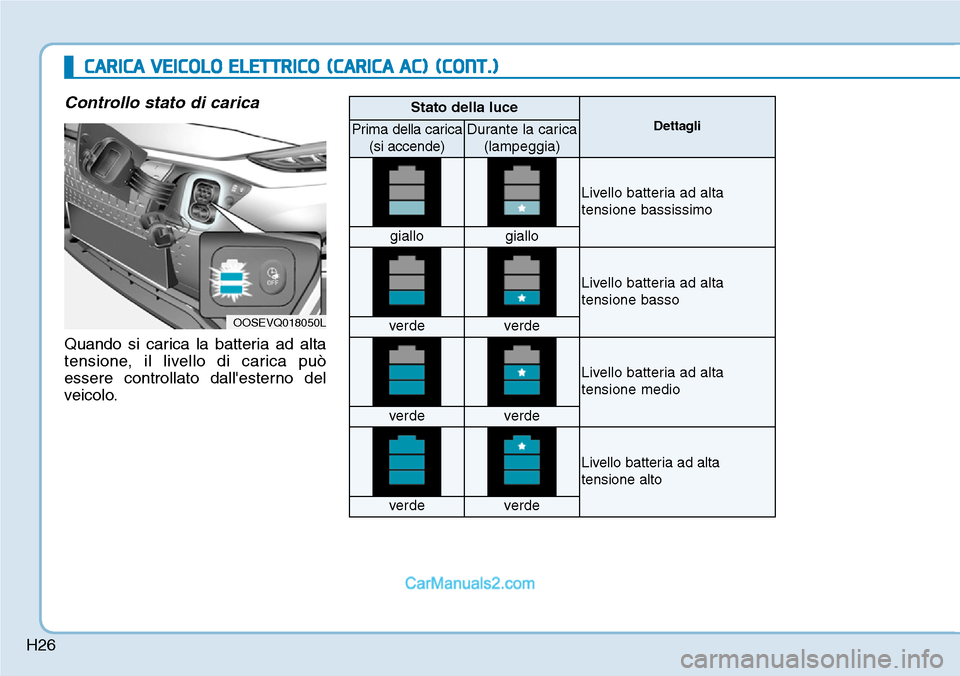

H26
CARICA VEICOLO ELETTRICO(CARICA AC)(CONT.)
Controllo stato di carica
Quando si carica la batteria ad alta
tensione, il livello di carica può
essere controllato dall'esterno del
veicolo.
OOSEVQ018050L
Stato della luce
DettagliPrima della carica
(si accende)Durante la carica
(lampeggia)
Livello batteria ad alta
tensione bassissimo
giallogiallo
Livello batteria ad alta
tensione basso
verdeverde
Livello batteria ad alta
tensione medio
verdeverde
Livello batteria ad alta
tensione alto
verdeverde

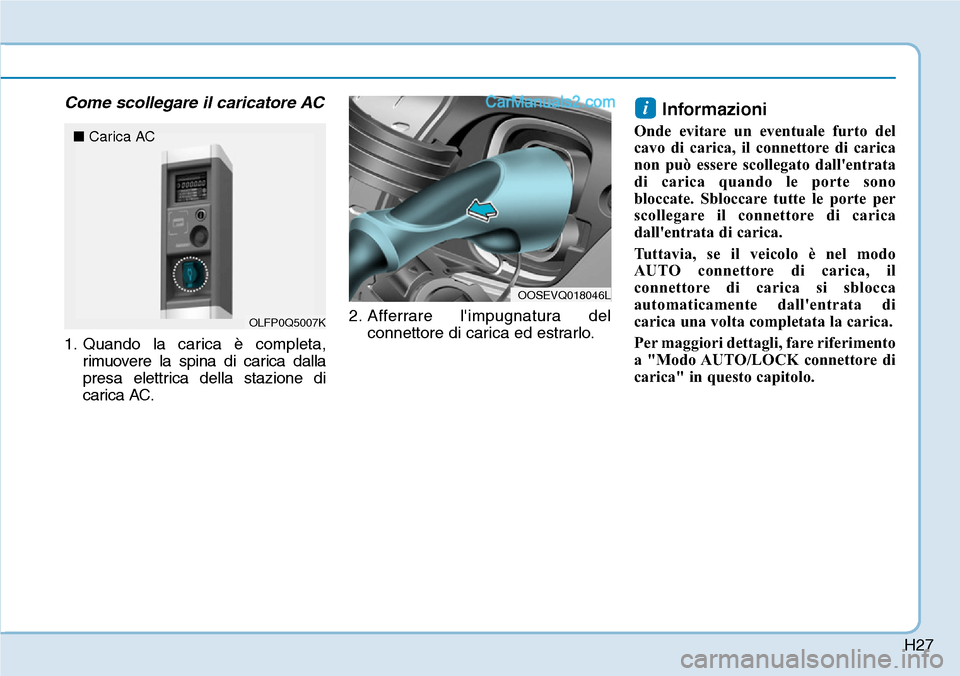

H27
Come scollegare il caricatore AC
1. Quando la carica è completa,
rimuovere la spina di carica dalla
presa elettrica della stazione di
carica AC.2. Afferrare l'impugnatura del
connettore di carica ed estrarlo.
Informazioni
Onde evitare un eventuale furto del
cavo di carica, il connettore di carica
non può essere scollegato dall'entrata
di carica quando le porte sono
bloccate. Sbloccare tutte le porte per
scollegare il connettore di carica
dall'entrata di carica.
Tuttavia, se il veicolo è nel modo
AUTO connettore di carica, il
connettore di carica si sblocca
automaticamente dall'entrata di
carica una volta completata la carica.
Per maggiori dettagli, fare riferimento
a "Modo AUTO/LOCK connettore di
carica" in questo capitolo.
i
OOSEVQ018046L
OLFP0Q5007K
■Carica AC

H28
CARICA VEICOLO ELETTRICO(CARICA AC)(CONT.)
3. Assicurarsi di installare il
coperchio di entrata carica.
4. Assicurarsi di chiudere
completamente la porta di carica.
Sblocco connettore di carica in
emergenza
Se il connettore di carica non si
scollega perché la batteria si è
scaricata o a causa di un guasto ai
conduttori elettrici, aprire il portellone
e tirare leggermente il cavo di
emergenza. Quindi il connettore di
carica si scollegherà.
OOSEVQ018013
OOSEVQ018014

H29

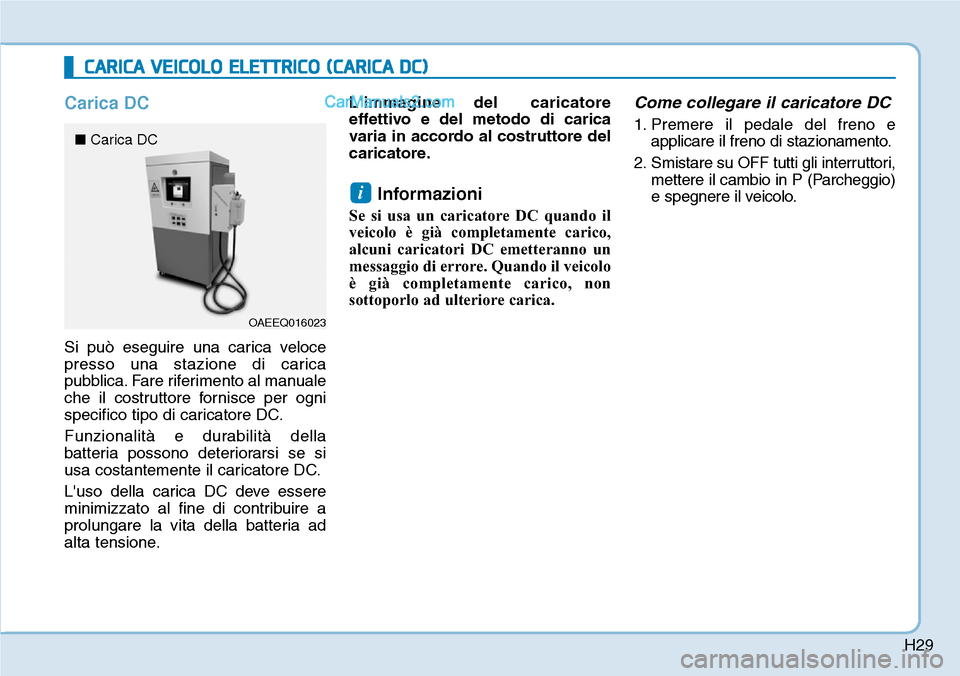

Carica DC
Si può eseguire una carica veloce
presso una stazione di carica
pubblica. Fare riferimento al manuale
che il costruttore fornisce per ogni
specifico tipo di caricatore DC.
Funzionalità e durabilità della
batteria possono deteriorarsi se si
usa costantemente il caricatore DC.
L'uso della carica DC deve essere
minimizzato al fine di contribuire a
prolungare la vita della batteria ad
alta tensione.L'immagine del caricatore
effettivo e del metodo di carica
varia in accordo al costruttore del
caricatore.
Informazioni
Se si usa un caricatore DC quando il
veicolo è già completamente carico,
alcuni caricatori DC emetteranno un
messaggio di errore. Quando il veicolo
è già completamente carico, non
sottoporlo ad ulteriore carica.
Come collegare il caricatore DC
1. Premere il pedale del freno e
applicare il freno di stazionamento.
2. Smistare su OFF tutti gli interruttori,
mettere il cambio in P (Parcheggio)
e spegnere il veicolo.
i
CARICA VEICOLO ELETTRICO (CARICA DC)
OAEEQ016023
■Carica DC

H30

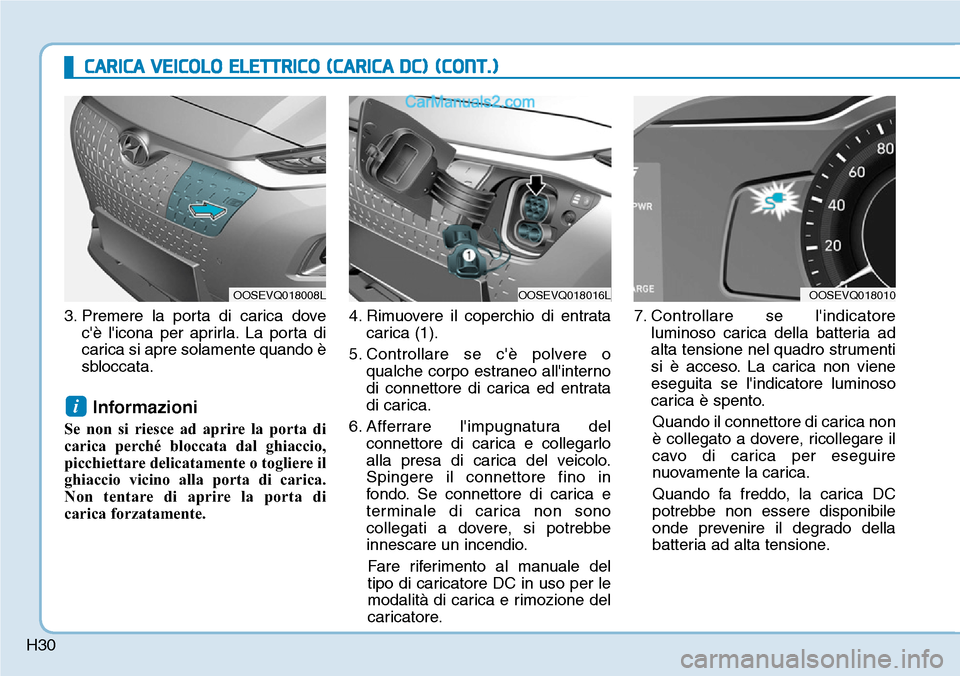

CARICA VEICOLO ELETTRICO (CARICA DC) (CONT.)
3. Premere la porta di carica dove
c'

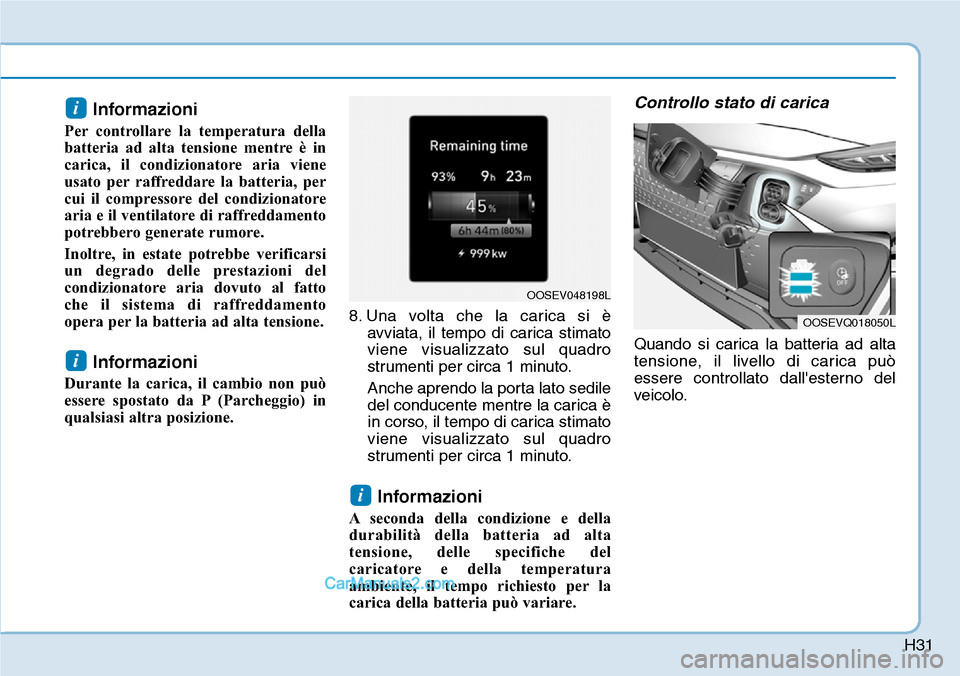

H31
Informazioni
Per controllare la temperatura della
batteria ad alta tensione mentre è in
carica, il condizionatore aria viene
usato per raffreddare la batteria, per
cui il compressore del condizionatore
aria e il ventilatore di raffreddamento
potrebbero generate rumore.
Inoltre, in estate potrebbe verificarsi
un degrado delle prestazioni del
condizionatore aria dovuto al fatto
che il sistema di raffreddamento
opera per la batteria ad alta tensione.
Informazioni
Durante la carica, il cambio non può
essere spostato da P (Parcheggio) in
qualsiasi altra posizione.8. Una volta che la carica si è
avviata, il tempo di carica stimato
viene visualizzato sul quadro
strumenti per circa 1 minuto.
Anche aprendo la porta lato sedile
del conducente mentre la carica è
in corso, il tempo di carica stimato
viene visualizzato sul quadro
strumenti per circa 1 minuto.
Informazioni
A seconda della condizione e della
durabilità della batteria ad alta
tensione, delle specifiche del
caricatore e della temperatura
ambiente, il tempo richiesto per la
carica della batteria può variare.
Controllo stato di carica
Quando si carica la batteria ad alta
tensione, il livello di carica può
essere controllato dall'esterno del
veicolo.
i
i
i
OOSEV048198L
OOSEVQ018050L

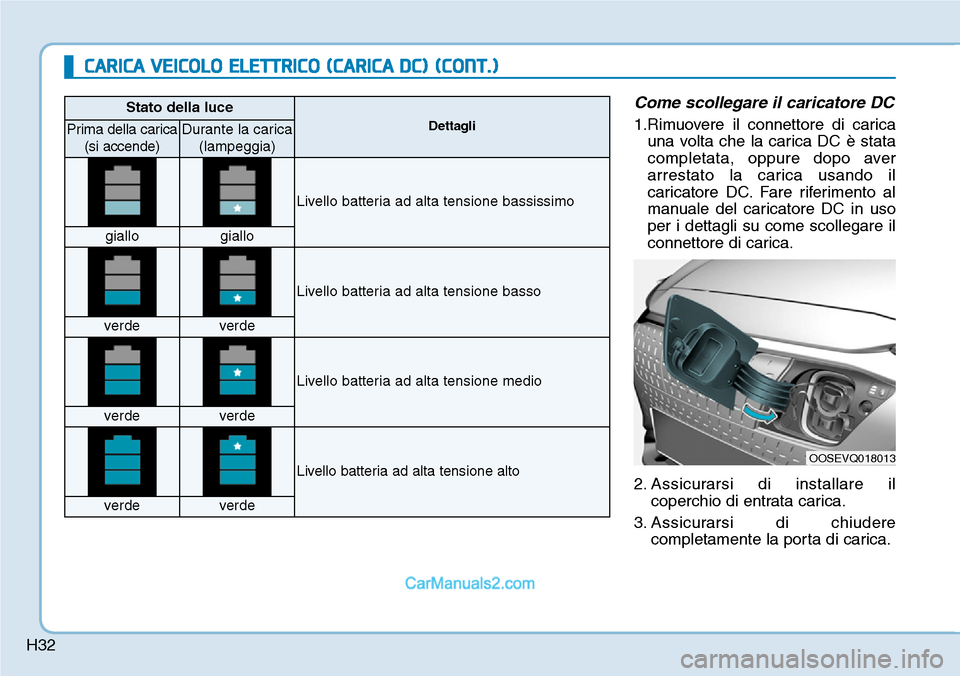

H32
CARICA VEICOLO ELETTRICO (CARICA DC) (CONT.)
Come scollegare il caricatore DC
1.Rimuovere il connettore di carica
una volta che la carica DC è stata
completata, oppure dopo aver
arrestato la carica usando il
caricatore DC. Fare riferimento al
manuale del caricatore DC in uso
per i dettagli su come scollegare il
connettore di carica.
2. Assicurarsi di installare il
coperchio di entrata carica.
3. Assicurarsi di chiudere
completamente la porta di carica.
OOSEVQ018013
Stato della luce
DettagliPrima della carica
(si accende)Durante la carica
(lampeggia)
Livello batteria ad alta tensione bassissimo
giallogiallo
Livello batteria ad alta tensione basso
verdeverde
Livello batteria ad alta tensione medio
verdeverde
Livello batteria ad alta tensione alto
verdeverde
