Hyundai Matrix 2003 Instruktionsbog (in Danish)

DERES HYUNDAIS EGENSKABER
1- 14 SB090R1-FC
Sådan udløses sikkerhedsselen
SSA1090R
Sikkerhedsselen udløses ved at trykke på udløserknappen i låsen.Når den udløses, skal selen automatisk trækkesind i oprulningsmekanismen. Sker dette ikke, skal De kontrollere, om selen er snoet, og så prøve igen.
B200A01S-GCT
Indstilling af sikkerhedsselen
De skal placere selen så lavt som muligt om hofteme, aldrig om livet. Ligger selen for højt påkroppen, kan De glide under den i tilfælde af enulykke eller et pludseligt stop. Dette kan medføredøden, alvorlige læsioner eller beskadigelse afbilens udstyr. Begge arme må ikke være underselen. Det er bedre at den ene arme er over ogden anden under, som vist på billedet.Sikkerhedsselen må aldrig anbringes underarmen i den side, der er nærmest døren. STA1091Q
hvis De prøver at læne Dem for hurtigt frem. Sådan tages sikkerhedsselen på Kontroller at selen er rigtigt låst og at den ikke er snoet.
SB090P1-FC
SIKKERHEDSSELER (3-punkts) Sådan tages sikkerhedsselen på
STA1090P
Sikkerhedsselen trækkes ud af oprulningsme-
kanismen, og metaltappen sættes ind i låsen. Der vil høres et klik, når selen låses fast.
Sikkerhedsselen indstiller sig først til den
korrekte længde, når hofteselen er indstilletmanuelt, så den sidder fast rundt om hofterne.Læner De Dem langsomt og roligt frem, rullerselen ud, og De kan bevæge Dem omkring.Men hvis der sker et pludseligt stop, eller Dekører imod noget, låser selen. Den låser også, FORSIGTIG:
o Forankringspunktet skal være låst fast under korslen.
o Forkert højdejustering af sikkerhedsselen kan reducere dens effektivitet i tilfælde afen ulykke.

DERES HYUNDAIS EGENSKABER1- 15

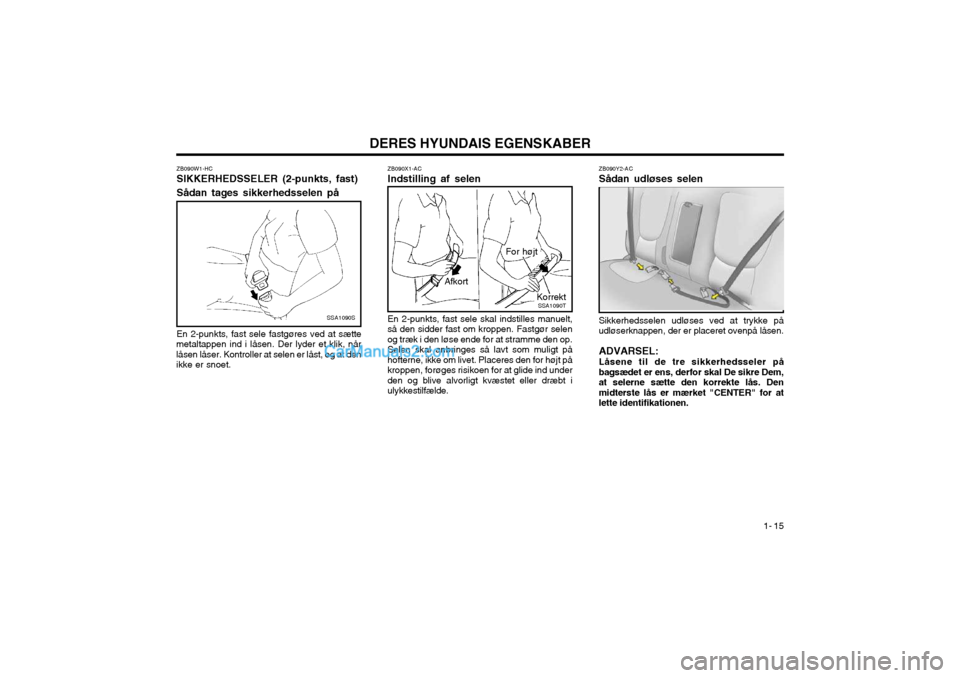

ZB090W1-HC SIKKERHEDSSELER (2-punkts, fast) Sådan tages sikkerhedsselen på En 2-punkts, fast sele fastgøres ved at sætte
metaltappen ind i låsen. Der lyder et klik, når låsen låser. Kontroller at selen er låst, og at denikke er snoet. ZB090Y2-AC Sådan udløses selen Sikkerhedsselen udløses ved at trykke på udløserknappen, der er placeret ovenpå låsen. ADVARSEL: Låsene til de tre sikkerhedsseler på bagsædet er ens, derfor skal De sikre Dem,at selerne sætte den korrekte lås. Denmidterste lås er mærket "CENTER" for atlette identifikationen.
ZB090X1-AC Indstilling af selen
SSA1090T
Afkort
Korrekt
For højt
En 2-punkts, fast sele skal indstilles manuelt,
så den sidder fast om kroppen. Fastgør selen og træk i den løse ende for at stramme den op.Selen skal anbringes så lavt som muligt påhofterne, ikke om livet. Placeres den for højt påkroppen, forøges risikoen for at glide ind underden og blive alvorligt kvæstet eller dræbt iulykkestilfælde.
B220C01FC
SSA1090S

DERES HYUNDAIS EGENSKABER
1- 16 o Husk at checke sædeovertræk og
spænder, inden barnet anbringes i stol/ sik-kerhedssele, da disse kan blive megetvarme, hvis de efterlades i en lukket bil.
o Læg barnestole o.l. i bagagerummet eller fastgør dem med sik-kerhedsselen, nårde ikke er i brug, så de ikke kastes fremadi tilfælde af en pludselig opbremsningeller et uheld.
o Børn, der er for store til at sidde i en barnestol, skal sidde på bagsædet ogvære fastspændt med bilenssikkerhedsseler.
o Sørg altid for, at skulderdelen af trepunktsselen er anbragt midt påskulderen - aldrig på halsen. Ved at rykkebarnet ind mod midten af bilen kommerskulderselen til at sidde bedre.Sikkerhedsselens hoftedel ellerhofteselen på midtersædet skal altidanbringes så lavt og stramt som muligtpå barnets hofter.
o Er det ikke muligt at få sikkerhedsselen til at sidde godt på barnet, anbefaler vi atanvende en godkendt selepude for atøge barnets sidde-højde på bagsædet.Det kan få sikkerhedsselen til at siddegodt på barnet.
o Lad aldrig barnet stå eller knæle på sædet.
B230A03P-GCT
BARNESTOLE O.L.
Når der er børn i bilen, skal de altid sidde på
bagsædet og skal altid være spændt fast, sårisikoen for skader i tilfælde af uheld, pludseligopbremsning eller pludselige manøvrer kanminimeres. Ifølge ulykkesstatistikker er detmindre farligt, når børn sidder korrekt fastspændtpå bagsædet, end hvis de sidder på forsædet.Større børn skal benytte de normalesikkerhedsseler. Det er et lovmæssigt krav, atbørn skal være fastspændt. Hvis du har småbørn med i bilen, skal de anbringes i en barnestol(sikkerhedssæde).
Børn kan komme til skade ved trafikuheld, hvis
barnestolen/-sædet ikke er korrekt fastspændt.Små børn og babyer skal være anbragt i enbarne- eller babystol. Før du køber en bestemtbarnestol, skal du sikre, at den passer til bilenssæder og sikkerhedsseler samt til barnet. Følgalle producentens instruktioner ved monteringaf systemet. ADVARSEL:
o Barnestole o.l. skal altid anbringes på bagsædet. Barne- og babystole må aldrig monteres på forsædet.Skulle der ske et uheld, som fårsideairbag'en til at udløses, kan børn, dersidder i en barne- eller babystol, kommealvorligt til skade eller blive dræbt.Barnestole o.l. skal derfor altid anbringespå bilens bagsæde. o Benyt aldrig en babylift eller barnestol,
der hænges på sæderyglænet ved hjælpaf bøjler. Det er ikke sikkert, at de yderden rette beskyttelse i tilfælde af uheld.
o Lad aldrig børn være på armen, mens bilen kører, da barnet kan komme alvorligttil skade, hvis der sker et uheld ellerforetages en kraftig opbrems-ning. Selvom den person, der holder barnet, harsikkerhedssele på under kørslen, erbarnet fuldstændig uden beskyttelse veduheld under disse omstændigheder.
o Hvis sikkerhedssædet ikke er korrekt fastgjort, er risikoen for, at barnet bliveralvorligt skadet eller dræbt ved enkollision, betydelig større.

DERES HYUNDAIS EGENSKABER1- 17
B230G01A-GCT
Montering af barnestole på bagsædets yderpladser
B230F01A-ACT
Montering på bagsædets midterplads
Anvend den midterste sikkerhedssele ved
bagsædet til fastspænding af barnestolen, som vist på tegningen. Efter monteringen vrikkesbarnestolen frem, tilbage og til siderne for atkontrollere, om sikkerhedsselen holder stolengodt fastspændt.
Hvis barnestolen kan bevæges, strammes
sikkerhedsselen. Derefter sættes beslaget påbarnestolens fastholdelsesstrop, hvis der ensådan, hvorefter stroppen strammes for at sikrestolen. Læs altid stoleproducentensanbefalinger, inden barnestolen monteres i bilen. For at montere en barnestol på en af bagsædets
yderpladser trækkes trepunktsselen ud afoprulningsmekanismen. Anbring barnestolen,spænd sikkerhedsselen og lad den rulle ind,indtil den er helt stram. Sørg for, atsikkerhedsselens hoftedel sidder stramt til ombarnestolen, og at skulderdelen sidder sådan,at den ikke kan komme i karambolage medbarnets hoved eller hals. Prøv at bevægebarnestolen i alle retninger efter monteringenfor at kontrollere, om barnestolen er sikkertmonteret.
Hvis selen skal strammes, trækkes der mere
selegjord hen mod oprulningsmekanismen. Nårman spænder sikkerhedsselen op og lader denrulle tilbage, vil oprulningsmekanismenautomatisk vende tilbage til den normalelåsetilstand, der låser passageren fast iforbindelse med en ulykke.
HXGS257
YR10400B BEMÆRK:
o Læs vejledningen, der følger med stolen, inden den mon-teres.
o Hvis sikkerhedsselen ikke virker som beskrevet, skal systemet omgående kontrolleres af et autoriseret Hyundai-værksted.
ADVARSEL: Undlad at montere barnestole/-sæder o.l. på
forreste passager-sæde. Sker der et uheld,der udløser sideairbag'en, kan en baby elleret barn, der sidder i en baby- eller barnestol,komme alvorligt til skade eller blive slåetihjel. Barnestole o.l. skal derfor altidanbringes på bagsædet.

DERES HYUNDAIS EGENSKABER
1- 18
Hattehylde Bagpanel
Fastspænding- sselekrog
Bilens front
B230E01FC
B230E02A-GCT Sikring af barnesikkerhedssæde med tether anker-systemet Der findes tre holdere på det vertikale ryglæn til indsætning af krogen fra barnestolen.
1. Før barnesikkerhedsselen hen over bagsædets ryg. I biler med justerbarnakkestøtte føres tether selen ind undernakkestøtten mellem nakkestøttens holdere,hvis ikke der er justerbare nakkestøtter,føres sikkerhedsselen blot hen overbagsædes ryg.
2. Fastgør fastgøringsclipsen tilbarnesikkerhedskrogen og stram til for atsikre sædet.
B230B02A-GCT Barnesikkerhedssæde med "Tether"
seleanker-systemet
Bolt, beslag (5/16"-30 mm) Skive, konisk fjederDækprop, barnestolsbeslag
Det anbefales på det kraftigste at anvende en barne- eller babystol til småbørn og spædbørn.Barne- eller babystolen bør have en størrelse,der passer til barnet, og bør installeres i henholdtil producentens anbefalinger. Det anbefalesdesuden at placere barnestolen på bilensbagsæde, da sikkerheden herved øgesvæsentligt. Bilen er forsynet med tre holdere til fastgørelse af de kroge, der er monteret på barne- ellerbabystolen.
B230B01FCLåseskive
Afstandsstykke, Dæksel til krogholder
Holder, barnestolsbeslag

DERES HYUNDAIS EGENSKABER1- 19
B230C02FC-GCT Sikker fastgøring af
barnesikkerhedssæde med "ISOFIX" og "Tether" anker-systemerne
B230F01FC
ISOFIX er en standardiseret metode til sikker
montering af barnesikkerhedssæder i bilen, der overflødiggør brugen af voksensikkerhedsselen.Denne metode muliggør en mere sikker ogkorrekt anbringelse af sædet og er samtidigbåde lettere og hurtigere at arbejde med.
Et ISOFIX-sæde kan kun monteres hvis det har
en specifik biltypegodkendelse ioverensstemmelse med ECE-R44. Følgendemærker er godkendt i henhold tilbestemmelserne i ECE-R44: Hyundai ISOFIXGR1 / Hyundai Duo / Römer ISOFIX GR1 ogRömer Duo ISOFIX / Britax Duo ISOFIX. Dissesæder er blevet testet gennemgribende afHyundai og anbefales til brug i Deres bil. BEMÆRK:
På nuværende tidspunkt er sæder af disse
mærkater de eneste, der opfylder lovenskrav. Hvis andre fabrikanter hævder at kunnedokumentere godkendelse af deres produkt,vil Hyundai i hvert tilfælde lade detpågældende sæde grundigt undersøge oganbefale sædet, forudsat det overholderlovens krav. Her bedes De rådføre Dem medDeres Hyundai-forhandler.
B230D02FC-1
ISOFIX seleanker
På begge sider af hvert bagsæde mellem
sædehynden og sæderyggen er der et par ISOFIX ankerpunkter ligesom der ibagagerummet er et tether-topbeslag. Vedinstalleringen skal sædet fastgøres tilankerpunkterne, så der høres et klik (kontrollérat sædet sidder fast ved træk i sædet). Samtidigskal sædets tether-sele i toppen fastgøres tildet tilhørende fastgøringspunkt i bagagerummet.Installeringen og brugen afbarnesikkerhedssædet skal ske i henhold tilmonteringsvejledningen, der er vedhæftetISOFIX-sædet. BEMÆRK:
Et ISOFIX-barnesikkerhedssæde kan kun
installeres, hvis sædet har en specifikbiltypegodkendelse, der overholderbestemmelserne i ECE-R44. Før ibrugtagningaf et ISOFIX-barnesikkerhedssæde, der erkøbt til et andet bilmærke, bør man førstrådføre sig med sin Hyundai-forhandler, omsædet er godkendt og kan anbefales til brugi Deres Hyundai.
Sådan fastgøres et barnesikkerhedssæde
B230D03FC
1. Barnesikkerhedssædet fastgøres til ISOFIX- ankret ved at skubbe beslaget ind i ankret, så der høres i klik.
2. Fastgør tether-stroppens krog til holderen og stram til for at sikre sædet. Der henvisestil "Sikring af barnesikkerhedssæde medtether anker-systemet" på side 1-18.

DERES HYUNDAIS EGENSKABER
1- 20 B180B01A-GCT
Sikkerhedsseler med selestrammere
Denne Hyundai er udstyret med sikkerhedsseler med selestrammere på førersæde og forrestepassagersæde. Formålet med selestrammeren er at sikre, at sikkerhedsselen sidder godt til mod brugerenskrop ved visse frontale kollisioner.Sikkerhedsseler med selestrammere kanaktiveres sammen med airbagsene.
B180B01S
Normalt fungerer sikkerhedsselen med selestrammer på samme måde som seler afE.L.R.-typen (Emergency Locking Retractor).Når bilen standser pludseligt, eller hvis manprøver på at læne sig for hurtigt fremad, låsesselens oprulningsmekanisme. Ved visse frontalekollisioner aktiveres selestrammeren imidlertidog trækker sikkerheds-selen tættere ind modbrugerens krop.
Aldersgruppe PlaceringPassager-
sæde, for I siden,
bag Midt,
bag
0: Op til 10 kg
(0 ~ 9 mdr.)
0+: Op til 13 kg
(0 ~ 2 år)
I: 9 kg til 18 kg (9 mdr. ~ 4 år)
II & III: 15 kg til 36 kg (4 ~ 12 år)XUX
XUX
X U, L1 UF XU FUF
B230H04A-GCT
Barnestoles egnethed og placering
Anvend kun barnestole, der er officielt godkendt og passer til børnene. Anvend nedenstående tabel ved brug af barnesæder.
U : Egnet til "universal"-stole, der er godkendt til anvendelse i denne gruppe
UF : Egnet til fremadrettede "universal"-stole, der er godkendt til anvendelse i dennegruppe
L1 : Egnet til "Römer ISOFIX GR1", der er godkendt til brug i denne gruppe(Godkendelsesnr.: E1 R44-03301133)
X : Stoleplacering, der ikke er egnet til børn i denne gruppe
ADVARSEL:
o Bilens ISOFIX-beslag må ikke anvendes
til montering af et barnesæde på bagsædets midterplads. ISOFIX-beslagene er udelukkende beregnet til deyderste bagsædepladser i både højre ogvenstre side og må ikke misbruges tilmontering af et barnesæde i midten. Itilfælde af et uheld kan ISOFIX-beslagenevise sig ikke at være stærke nok til atfastholde et barnesæde midt påbagsædet, hvorefter de knækker, hvilketindebærer risiko for alvorlig personskadeeller dødsulykker.
o Der må aldrig monteres mere end et barnesæde på det nederstefastgørelsespunkt.Overbelastningen kan resultere i, atfastgørelsespunkterne ellerfastgørelsesbeslaget knækker, hvilketskaber risiko for alvorlig personskadeeller dødsulykker.
o ISOFIX eller ISOFIX-kompatible barnesæder må kun fastgøres til de rettepunkter som illustreret.
o Følg altid installations og brugsanvisningerne fra barne-sædetsfabrikant.

DERES HYUNDAIS EGENSKABER1- 21
B180B02S
Airbag til førersiden
1
2
3
Airbag
monteret i passagersiden
Sikkerhedssele med selestrammer består i store
træk af følgende dele. Tegningen viser deres placering.
1. Advarselslys for SRS-airbag.
2. Sikkerhedssele og selestrammer
3. SRS-kontrolmodul. ADVARSEL:
Følgende bør overholdes for at få størst
mulig gavn af sikkerhedsselen med selestrammer:
1. Sikkerhedsselen skal anvendes korrekt.
2. Sikkerhedsselen skal justeres til den korrekte position.
BEMÆRK:
o Sikkerhedsselerne med selestrammere på både førersæde og forrestepassagersæde aktiveres ved visse eller hvis den lyser under kørsel, skalsikkerhedsselen med selestrammer ellerSRS-systemet kontrolleres så hurtigt sommuligt af et autoriseret Hyundai-værksted.
ADVARSEL:
o Selestrammere er designede til at udløses en enkelt gang. Sikkerhedsseler medselestrammere skal skiftes ud efterudløsning. Alle sikkerhedsseler,ligegyldigt hvilken type, bør altid skiftesud, når de har været i brug under enkollision.
o Selestrammermekanismen bliver varm, når den aktiveres. Undgå at røre vedselestrammerne i flere minutter, efter deer blevet aktiveret.
o Forsøg ikke selv at inspicere eller udskifte sikkerhedsseler med selestrammere.Dette skal gøres af et autoriseret Hyundai-værksted.
o Undlad at slå på selestrammerne.
o Forsøg ikke selv at servicere eller reparere selestrammersystemet på nogen somhelst måde.
o Hvis selestrammersystemet håndteres forkert og advarslerne om ikke at slå på,modificere, inspicere, udskifte, servicereeller reparere selestrammerne ikkeoverholdes, kan resultatet være ukorrektfunktion, utilsigtet udløsning og alvorligskade.
o Brug altid sikkerhedssele under kørsel.
frontale kollisioner. Sikkerhedsseler medselestrammere kan aktiveres sammenmed airbagsene. Selestrammerneaktiveres under disse forhold, selv omsikkerhedsselerne ikke er i brug påkollisionstidspunktet.
o Når selestrammerne aktiveres, kan der opstå en høj lyd, og fint støv, der lignerrøg, vil muligvis blive frigjort ipassagerkabinen. Dette er fuldstændignormalt og ufarligt.
o Selvom det er ufarligt, kan det fine støv forårsage hudirritation og bør ikkeindåndes i længere tid ad gangen. Sørgfor at vaske hænder og ansigtomhyggeligt efter et uheld, hvorselestrammerne er blevet aktiveret.
FORSIGTIG:
o Eftersom føleren, der aktiverer SRS- systemet er forbundet til sikkerhedsselen med selestrammer, vil kontrollampen forSRS-systemet på instrumentbrættetblinke i ca. 6 sekunder, efter attændingsnøglen er blevet drejet til "ON".Derefter bør den slukkes.
o Hvis sikkerhedsselen med selestrammer ikke fungerer korrekt, vil kontrollampenfor selestrammeren lyse, selvom SRS-systemet fungerer korrekt. Hviskontrollampen for SRS-systemet ikketændes, når tændingsnøglen drejes til"ON" eller hvis den bliver ved med atlyse, efter at have blinket i ca. 6 sekunder,
AIR
BAG

DERES HYUNDAIS EGENSKABER
1- 22 B240B01FC-GCT SRS Komponenter og funktioner
B240B01L
SRS består af følgende komponenter:
- Airbag-modul til førersiden
- Airbag modul monteret i passagersiden
- SRS serviceindikator (SRI)
- SRS styremodul (SRSCM)
o Alle personer i billen inkulsive føreren
skal altid bruge sikkerhedsseler, hvad enten der er en airbag ved deres sædeeller ej, for at opnå den største beskyttelseved alle sammenstødstyper, og for atminimere risikoen for alvorlige kvæstelseri tilfælde af et sammenstød. Sid ikkeunødvendigt tæt ved airbag"en og lænDem heller ikke unødvendigt tæt hen modden.
ADVARSEL:
o Som navnet antyder, er SRS konstrueret til at arbejde sammen med og supplereførerens og passagerens trepunktsseler,og skal ikke erstatte dem. Derfor skalsikkerhedsselerne altid bruges underkørsel. Desuden aktiveres airbag"en kuni forbindelse med visse frontalesammenstød, der er kraftige nok til, atpersonerne i bilen kan få væsentligekvæstelser.
o SRS aktiveres, når sammenstødsvinklen er mindre end 30 grader i forhold tilbilens længdeaksel fremad. Airbag"enaktiveres ikke ved kollisioner fra sideneller bagfra, eller hvis bilen ruller rundt.
B240C01FC
Påkørsel bagfra
Sidekollision Bilen ruller rundt
o De forreste airbags er ikke beregnet til at udløses ved sidekollisioner, påkørsel bagfra fra eller hvis bilen ruller rundt.Airbags vil heller ikke blive udløst vedfrontalsammenstød ved moderatehastigheder.
B240A03F-GCT
Airbag (SRS, supplerende tilbageholdelsessystem)
Airbag til førersiden
Deres Hyundai er udstyret med airbag. Teksten
"SRS Air Bag", som er præget i rattets polstring og i frontpanelet over handskerummet ipassagersiden viser, at systemet er monteret.
Hyundai"s SRS består af 2 airbags monteret
henholdsvis under polstringen midt i rattet ogunder frontpanelet over handskerummet ipassagersiden. Formålet med SRS er, ved etfrontalt sammenstød af en vis styrke, at giveføreren og passageren større beskyttelse, endsikkerhedsselerne alene giver.
BEMÆRK: Husk at læse informationerne om SRS på
mærkaterne på bagsiden af solskærmen og i handskerummet.
HFC1073

DERES HYUNDAIS EGENSKABER1- 23
B240B02L
SRS serviceindikatoren (SRI) på instrumentbordet vil blinke i ca. 6 sekunder,efter at tændingsnøglen er drejet til "ON", ellerefter at motoren er startet. Derefter skalserviceindikatoren slukke.
SRS styremodulet (SRSCM) overvåger alleelementer, mens tændingsnøglen er drejet til"ON", for at afgøre om et frontalt eller næstenfrontalt sammenstød er så kraftigt, at det erpåkrævet at blæse airbag"en op.
Når opblæsningen sker, rives specielle sømme, der er støbt direkte på retpudens afdækning,over på grund af trykket fra airbag "ensudvidelse. Yderligere åbning af afdækningengiver derefter mulighed for, at airbag"en kanblæses helt op. En helt fyldt airbag gør sammen med en korrekt anvendt sikkerhedssele førerens ogpassagerens fremadgående bevægelserlangsommere og formindsker på den måderisikoen for kvæstelser på hovedet ellerbrystkassen.
FORSIGTIG: I biler med airbag i passagersiden må derikke monteres eller placeres nogen formerfor udstyr (kopholder, kassetteholder,klistermærker osv.) på panelet foran detforreste passagersæde oven overhandskerummet, da sådanne genstande kanforvandles til farlige projektiler og resulterei personskade, hvis airbaggen ipassagersiden aktiveres.
B240B04FC
Airbag monteret i passagersiden
B240B03L
Airbag-modulerne er placere t i midten af rattet
og i frontpanelet over handskerummet i passagersiden. Når styremodulet registrerer etbetydeligt stød på bilen forende, vil airbag"en aktiveres.
