Hyundai Matrix 2005 Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI
80
o Die Heckklappe kann mit einemSchlüssel ver- und entriegelt werden.
o Die Heckklappe wird durch Ziehen
des Außengriffs geöffnet undmanuell angehoben.
o Zum Schließen die Heckklappe absenken und nach unten drücken, bis sie geschlossen ist. Um sicherzustellen, daß die Heckklappeganz geschlossen ist, immer versuchen, sie mit dem Außengriff zu öffnen.AUTOMATISCHER CD-WECHSLER
B450B02FC-GST (Falls vorhanden)
!
Unter dem Beifahrersitz befindet sich
ein CD-Wechsler. Der CD-Wechsler kann bis zu 8 CDs aufnehmen. Sie können jedoch Musik auch ohne
CD-Wechsel hören. Zunächst wird die Klappe des automatischen CD- Wechslers geöffnet, das Magazinherausgenommen und dann 8 CDs eingelegt. Dann wird das Magazin wieder ganz in den automatischenCD-Wechsler eingeschoben und die Audioanlage an der Fahrerseite eingeschaltet. HFC2105
WARNUNG:
Bereits in das Magazin des CD-
Wechslers eingelegte CDs niemalswährend der Fahrt auswechseln. Dadurch kann es zu einem Verlust der Kontrolle über das Fahrzeugkommen, in deren Folge ein Unfall verursacht werden kann, der schwere Verletzungen bis hin zumTod oder schwere Schäden verursachen kann.
fcger-1b.p65 7/20/2005, 12:05 PM
80

1
EIGENSCHAFTEN DES HYUNDAI
81
1
EIGENSCHAFTEN DES HYUNDAI
81
1
EIGENSCHAFTEN DES HYUNDAI
81
!

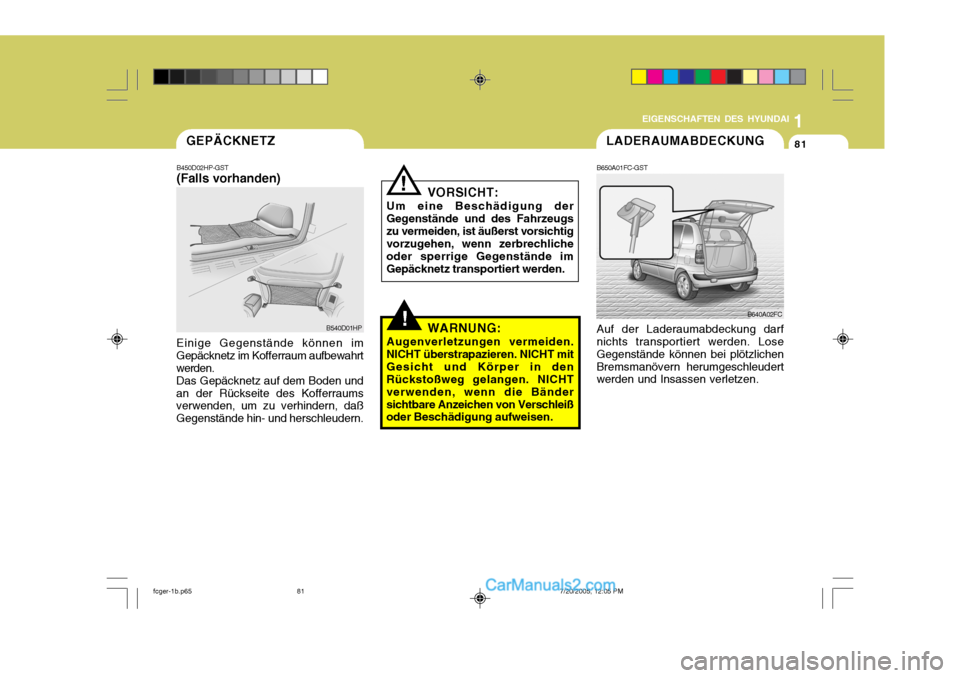

GEPÄCKNETZ
B450D02HP-GST (Falls vorhanden)
Einige Gegenstände können im Gepäcknetz im Kofferraum aufbewahrtwerden.Das Gepäcknetz auf dem Boden undan der Rückseite des Kofferraums verwenden, um zu verhindern, daß Gegenstände hin- und herschleudern. B540D01HPVORSICHT:
Um eine Beschädigung der
Gegenstände und des Fahrzeugszu vermeiden, ist äußerst vorsichtig vorzugehen, wenn zerbrechliche oder sperrige Gegenstände imGepäcknetz transportiert werden.
!
WARNUNG:
Augenverletzungen vermeiden.
NICHT überstrapazieren. NICHT mit Gesicht und Körper in den Rückstoßweg gelangen. NICHT verwenden, wenn die Bändersichtbare Anzeichen von Verschleiß oder Beschädigung aufweisen.
LADERAUMABDECKUNG
B650A01FC-GST
B640A02FC
Auf der Laderaumabdeckung darf nichts transportiert werden. Lose Gegenstände können bei plötzlichenBremsmanövern herumgeschleudert werden und Insassen verletzen.
fcger-1b.p65 7/20/2005, 12:05 PM
81

1EIGENSCHAFTEN DES HYUNDAI

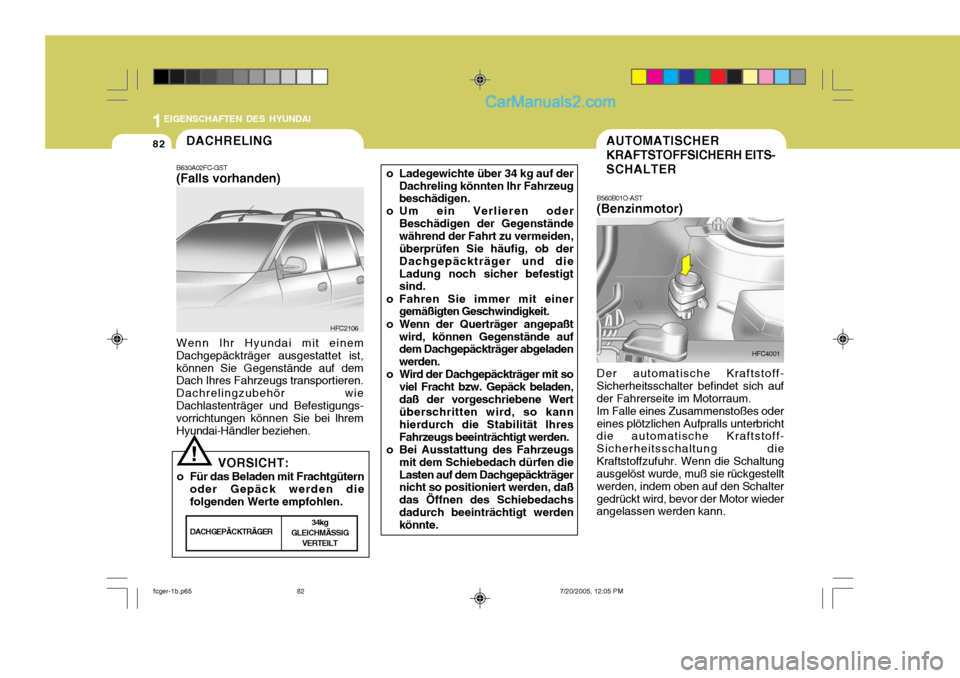

82DACHRELING
B630A02FC-GST (Falls vorhanden) Wenn Ihr Hyundai mit einem Dachgepäckträger ausgestattet ist,können Sie Gegenstände auf dem Dach Ihres Fahrzeugs transportieren. Dachrelingzubehör wieDachlastenträger und Befestigungs- vorrichtungen können Sie bei lhrem Hyundai-Händler beziehen. HFC2106
VORSICHT:
o Für das Beladen mit Frachtgütern oder Gepäck werden diefolgenden Werte empfohlen.
DACHGEPÄCKTRÄGER
34kg
GLEICHMÄSSIG VERTEILT
!
AUTOMATISCHER KRAFTSTOFFSICHERH EITS-SCHALTER
B560B01O-AST (Benzinmotor) Der automatische Kraftstoff- Sicherheitsschalter befindet sich aufder Fahrerseite im Motorraum.Im Falle eines Zusammenstoßes odereines plötzlichen Aufpralls unterbricht die automatische Kraftstoff- Sicherheitsschaltung dieKraftstoffzufuhr. Wenn die Schaltung ausgelöst wurde, muß sie rückgestellt werden, indem oben auf den Schaltergedrückt wird, bevor der Motor wieder angelassen werden kann. HFC4001
o Ladegewichte über 34 kg auf der
Dachreling könnten lhr Fahrzeugbeschädigen.
o Um ein Verlieren oder
Beschädigen der Gegenstände während der Fahrt zu vermeiden, überprüfen Sie häufig, ob der Dachgepäckträger und dieLadung noch sicher befestigt sind.
o Fahren Sie immer mit einer gemäßigten Geschwindigkeit.
o Wenn der Querträger angepaßt wird, können Gegenstände aufdem Dachgepäckträger abgeladen werden.
o Wird der Dachgepäckträger mit so
viel Fracht bzw. Gepäck beladen,daß der vorgeschriebene Wert überschritten wird, so kann hierdurch die Stabilität Ihres
Fahrzeugs beeinträchtigt werden.
o Bei Ausstattung des Fahrzeugs
mit dem Schiebedach dürfen dieLasten auf dem Dachgepäckträger nicht so positioniert werden, daß das Öffnen des Schiebedachsdadurch beeinträchtigt werden könnte.
fcger-1b.p65 7/20/2005, 12:05 PM
82

1
EIGENSCHAFTEN DES HYUNDAI
83
1
EIGENSCHAFTEN DES HYUNDAI
83
1
EIGENSCHAFTEN DES HYUNDAI
83
!
!WARNUNG:
Bevor der automatische Kraftstoff- Sicherheitsschalter rückgestellt wird, muß die Kraftstoffleitung aufKraftstoffundichtigkeiten überprüft werden.
HEBEL ZUR HÖHENVER- STELLUNG DES LENKRADS
B600A01A-AST (Falls vorhanden) Zum Einstellen des Lenkrads wie
folgt vorgehen:
1. Zum Entriegeln den Hebel nach unten drücken.
2. Das Lenkrad in die gewünschte Position anheben oder nach unten drücken.
3. Nach der Einstellung den Hebel durch Hochziehen sicher spannen. HFC2041
WARNUNG:
Das Lenkrad nicht während des
Fahrens einstellen; hierbei kann die Kontrolle über das Fahrzeug verloren gehen, und es besteht einUnfallrisiko.
HFC2099
Drücken Sie einen der zwei Knöpfe auf beiden Seiten des Lenkrades, um das Signalhorn zu betätigen.
SIGNALHORNS
B610A01E-GST Mit Airbag
fcger-1b.p65 7/20/2005, 12:05 PM
83

1EIGENSCHAFTEN DES HYUNDAI
84

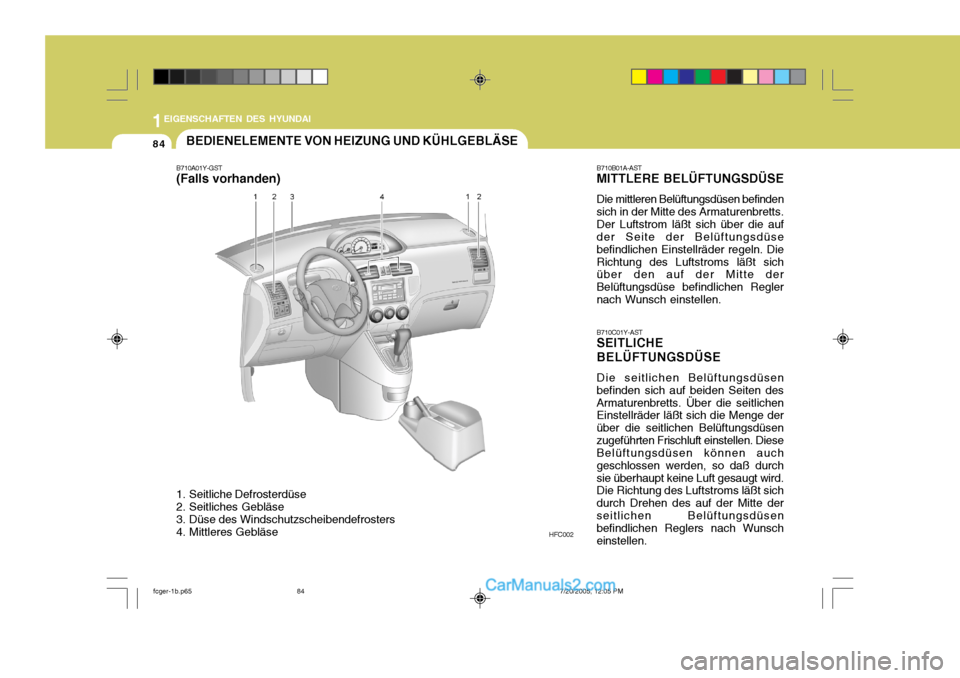

B710B01A-AST MITTLERE BELÜFTUNGSDÜSE Die mittleren Belüftungsdüsen befinden
sich in der Mitte des Armaturenbretts.
Der Luftstrom läßt sich über die auf
der Seite der Belüftungsdüse befindlichen Einstellräder regeln. DieRichtung des Luftstroms läßt sich über den auf der Mitte der Belüftungsdüse befindlichen Reglernach Wunsch einstellen.
B710C01Y-AST SEITLICHE BELÜFTUNGSDÜSE Die seitlichen Belüftungsdüsen
befinden sich auf beiden Seiten des Armaturenbretts. Über die seitlichen Einstellräder läßt sich die Menge der über die seitlichen Belüftungsdüsenzugeführten Frischluft einstellen. Diese Belüftungsdüsen können auch geschlossen werden, so daß durchsie überhaupt keine Luft gesaugt wird. Die Richtung des Luftstroms läßt sich durch Drehen des auf der Mitte derseitlichen Belüftungsdüsen befindlichen Reglers nach Wunsch einstellen.
HFC002
B710A01Y-GST (Falls vorhanden)
1. Seitliche Defrosterdüse
2. Seitliches Gebläse
3. Düse des Windschutzscheibendefrosters
4. Mittleres Gebläse BEDIENELEMENTE VON HEIZUNG UND KÜHLGEBLÄSE
fcger-1b.p65
7/20/2005, 12:05 PM
84

1
EIGENSCHAFTEN DES HYUNDAI
85
1
EIGENSCHAFTEN DES HYUNDAI
85
1
EIGENSCHAFTEN DES HYUNDAI

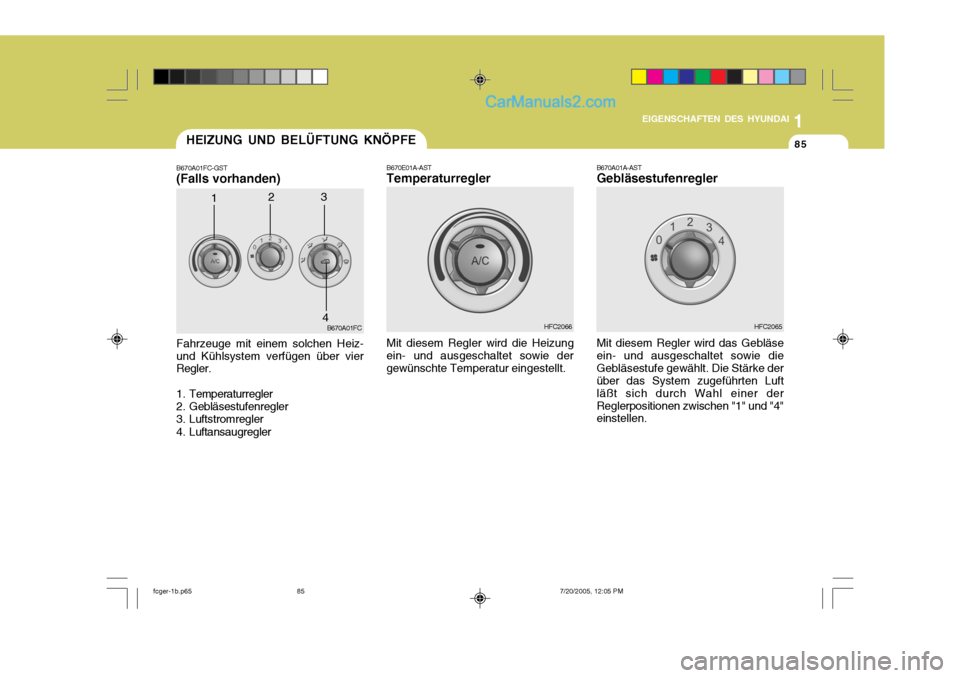

85HEIZUNG UND BELÜFTUNG KNÖPFE
B670A01FC
1
4
B670A01FC-GST (Falls vorhanden) Fahrzeuge mit einem solchen Heiz- und Kühlsystem verfügen über vier Regler.
1. Temperaturregler
2. Gebläsestufenregler
3. Luftstromregler
4. Luftansaugregler23
B670E01A-AST Temperaturregler Mit diesem Regler wird die Heizung
ein- und ausgeschaltet sowie der gewünschte Temperatur eingestellt.
HFC2066 B670A01A-AST Gebläsestufenregler Mit diesem Regler wird das Gebläse ein- und ausgeschaltet sowie dieGebläsestufe gewählt. Die Stärke der über das System zugeführten Luft läßt sich durch Wahl einer derReglerpositionen zwischen "1" und "4" einstellen.HFC2065
fcger-1b.p65
7/20/2005, 12:05 PM
85

1EIGENSCHAFTEN DES HYUNDAI
86

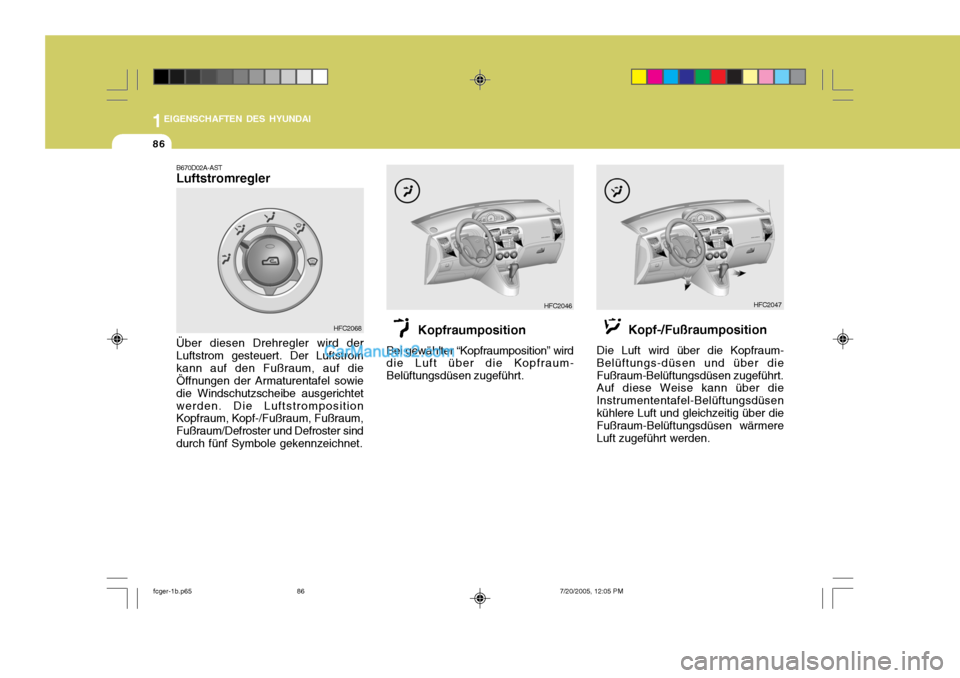

HFC2068 HFC2046 Kopfraumposition Bei gewählter “Kopfraumposition” wird die Luft über die Kopfraum- Belüftungsdüsen zugeführt.
B670D02A-AST Luftstromregler Über diesen Drehregler wird der Luftstrom gesteuert. Der Luftstromkann auf den Fußraum, auf die Öffnungen der Armaturentafel sowie die Windschutzscheibe ausgerichtetwerden. Die Luftstromposition Kopfraum, Kopf-/Fußraum, Fußraum, Fußraum/Defroster und Defroster sinddurch fünf Symbole gekennzeichnet.
HFC2047
Kopf-/Fußraumposition Die Luft wird über die Kopfraum-
Belüftungs-düsen und über die Fußraum-Belüftungsdüsen zugeführt. Auf diese Weise kann über die Instrumententafel-Belüftungsdüsenkühlere Luft und gleichzeitig über die Fußraum-Belüftungsdüsen wärmere Luft zugeführt werden.
fcger-1b.p65 7/20/2005, 12:05 PM
86

1
EIGENSCHAFTEN DES HYUNDAI
87
1
EIGENSCHAFTEN DES HYUNDAI
87
1
EIGENSCHAFTEN DES HYUNDAI
87

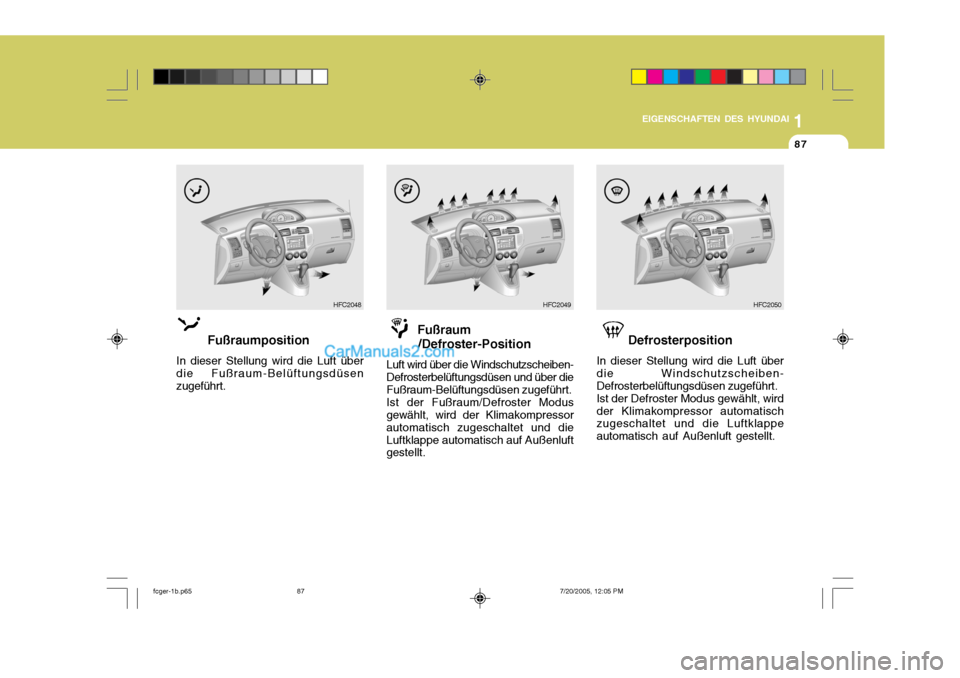

Fußraumposition In dieser Stellung wird die Luft über die Fußraum-Belüftungsdüsenzugeführt. Fußraum
/Defroster-Position
Luft wird über die Windschutzscheiben-
Defrosterbelüftungsdüsen und über die Fußraum-Belüftungsdüsen zugeführt.
Ist der Fußraum/Defroster Modus
gewählt, wird der Klimakompressor automatisch zugeschaltet und dieLuftklappe automatisch auf Außenluft gestellt. Defrosterposition In dieser Stellung wird die Luft über die Windschutzscheiben-Defrosterbelüftungsdüsen zugeführt.Ist der Defroster Modus gewählt, wirdder Klimakompressor automatisch zugeschaltet und die Luftklappe automatisch auf Außenluft gestellt.
HFC2048
HFC2049 HFC2050
fcger-1b.p65 7/20/2005, 12:05 PM
87

1EIGENSCHAFTEN DES HYUNDAI
88

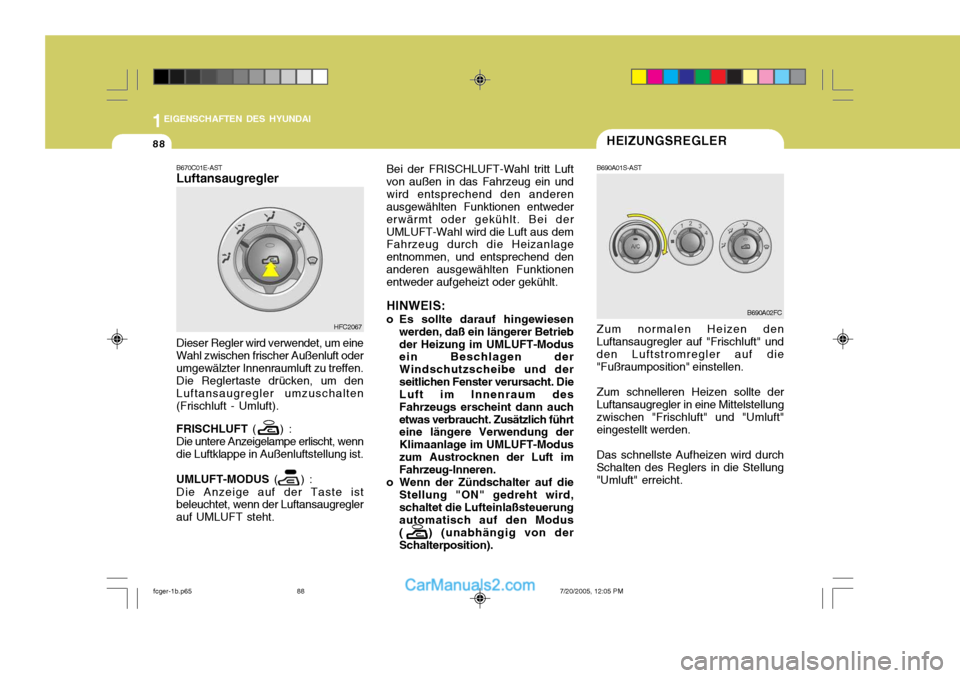

Bei der FRISCHLUFT-Wahl tritt Luft von außen in das Fahrzeug ein undwird entsprechend den anderen ausgewählten Funktionen entweder erwärmt oder gekühlt. Bei derUMLUFT-Wahl wird die Luft aus dem Fahrzeug durch die Heizanlage entnommen, und entsprechend denanderen ausgewählten Funktionen entweder aufgeheizt oder gekühlt. HINWEIS:
o Es sollte darauf hingewiesenwerden, daß ein längerer Betrieb der Heizung im UMLUFT-Modus ein Beschlagen der Windschutzscheibe und derseitlichen Fenster verursacht. Die Luft im Innenraum des Fahrzeugs erscheint dann auchetwas verbraucht. Zusätzlich führt eine längere Verwendung der Klimaanlage im UMLUFT-Moduszum Austrocknen der Luft im Fahrzeug-Inneren.
o Wenn der Zündschalter auf die Stellung "ON" gedreht wird,schaltet die Lufteinlaßsteuerung automatisch auf den Modus( ) (unabhängig von derSchalterposition).
Dieser Regler wird verwendet, um eineWahl zwischen frischer Außenluft oderumgewälzter Innenraumluft zu treffen. Die Reglertaste drücken, um den Luftansaugregler umzuschalten(Frischluft - Umluft). FRISCHLUFT
( ) :
Die untere Anzeigelampe erlischt, wenn die Luftklappe in Außenluftstellung ist. UMLUFT-MODUS ( ) :
Die Anzeige auf der Taste ist beleuchtet, wenn der Luftansaugregler auf UMLUFT steht.
HFC2067
B670C01E-AST Luftansaugregler
HEIZUNGSREGLER
B690A01S-AST Zum normalen Heizen den
Luftansaugregler auf "Frischluft" und den Luftstromregler auf die "Fußraumposition" einstellen.
Zum schnelleren Heizen sollte der
Luftansaugregler in eine Mittelstellung zwischen "Frischluft" und "Umluft" eingestellt werden.
Das schnellste Aufheizen wird durch
Schalten des Reglers in die Stellung "Umluft" erreicht. B690A02FC
fcger-1b.p65
7/20/2005, 12:05 PM
88

1
EIGENSCHAFTEN DES HYUNDAI
89
1
EIGENSCHAFTEN DES HYUNDAI
89
1
EIGENSCHAFTEN DES HYUNDAI
89

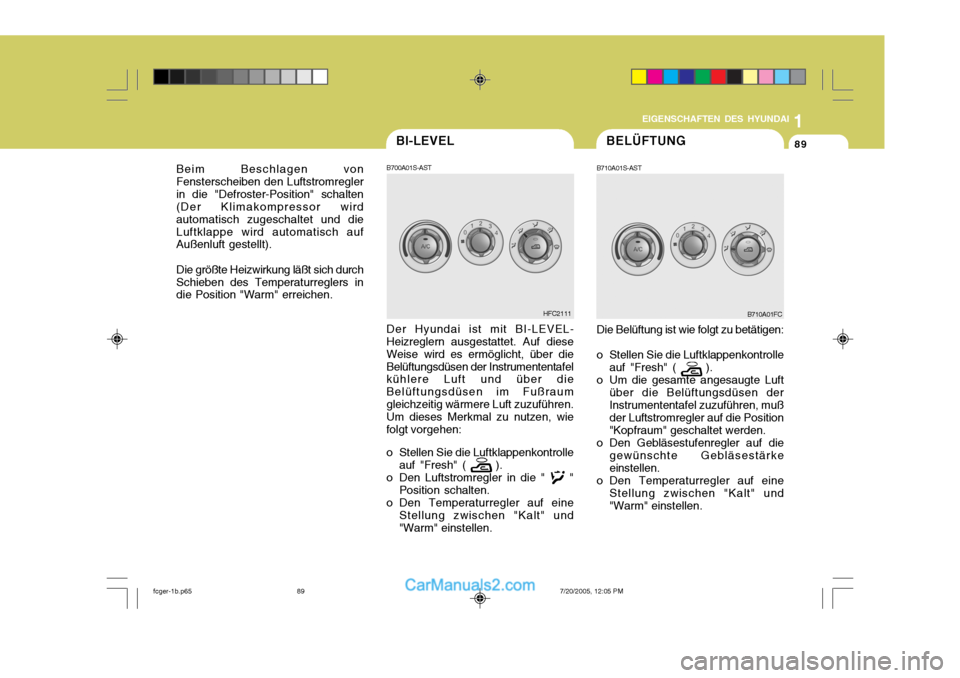

Beim Beschlagen von Fensterscheiben den Luftstromreglerin die "Defroster-Position" schalten (Der Klimakompressor wird automatisch zugeschaltet und dieLuftklappe wird automatisch auf Außenluft gestellt).
Die größte Heizwirkung läßt sich durch Schieben des Temperaturreglers in die Position "Warm" erreichen.
BI-LEVEL
B700A01S-AST Der Hyundai ist mit BI-LEVEL-
Heizreglern ausgestattet. Auf diese Weise wird es ermöglicht, über dieBelüftungsdüsen der Instrumententafel kühlere Luft und über die Belüftungsdüsen im Fußraumgleichzeitig wärmere Luft zuzuführen. Um dieses Merkmal zu nutzen, wie folgt vorgehen:
o Stellen Sie die Luftklappenkontrolle
auf "Fresh" ( ).
o Den Luftstromregler in die " " Position schalten.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und "Warm" einstellen. HFC2111
BELÜFTUNG
B710A01FC
B710A01S-AST Die Belüftung ist wie folgt zu betätigen:
o Stellen Sie die Luftklappenkontrolle
auf "Fresh" ( ).
o Um die gesamte angesaugte Luft
über die Belüftungsdüsen der Instrumententafel zuzuführen, muß der Luftstromregler auf die Position "Kopfraum" geschaltet werden.
o Den Gebläsestufenregler auf die gewünschte Gebläsestärkeeinstellen.
o Den Temperaturregler auf eine
Stellung zwischen "Kalt" und"Warm" einstellen.
fcger-1b.p65 7/20/2005, 12:05 PM
89
