Hyundai Matrix 2005 Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI
100

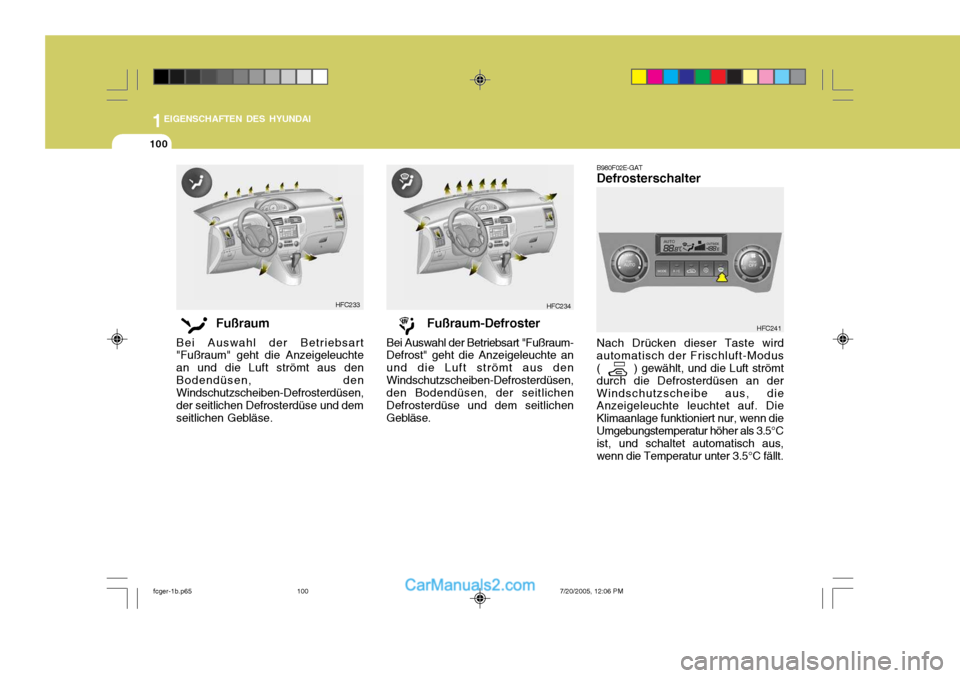

B980F02E-GAT Defrosterschalter Nach Drücken dieser Taste wird
automatisch der Frischluft-Modus ( ) gewählt, und die Luft strömt
durch die Defrosterdüsen an der Windschutzscheibe aus, die Anzeigeleuchte leuchtet auf. Die Klimaanlage funktioniert nur, wenn dieUmgebungstemperatur höher als 3.5°C ist, und schaltet automatisch aus, wenn die Temperatur unter 3.5°C fällt. HFC241
Fußraum-Defroster
Bei Auswahl der Betriebsart "Fußraum- Defrost" geht die Anzeigeleuchte an und die Luft strömt aus denWindschutzscheiben-Defrosterdüsen, den Bodendüsen, der seitlichen Defrosterdüse und dem seitlichenGebläse.
HFC234HFC233
Fußraum
Bei Auswahl der Betriebsart "Fußraum" geht die Anzeigeleuchte an und die Luft strömt aus denBodendüsen, den Windschutzscheiben-Defrosterdüsen, der seitlichen Defrosterdüse und demseitlichen Gebläse.
fcger-1b.p65 7/20/2005, 12:06 PM
100

1
EIGENSCHAFTEN DES HYUNDAI
101
1
EIGENSCHAFTEN DES HYUNDAI
101
1
EIGENSCHAFTEN DES HYUNDAI

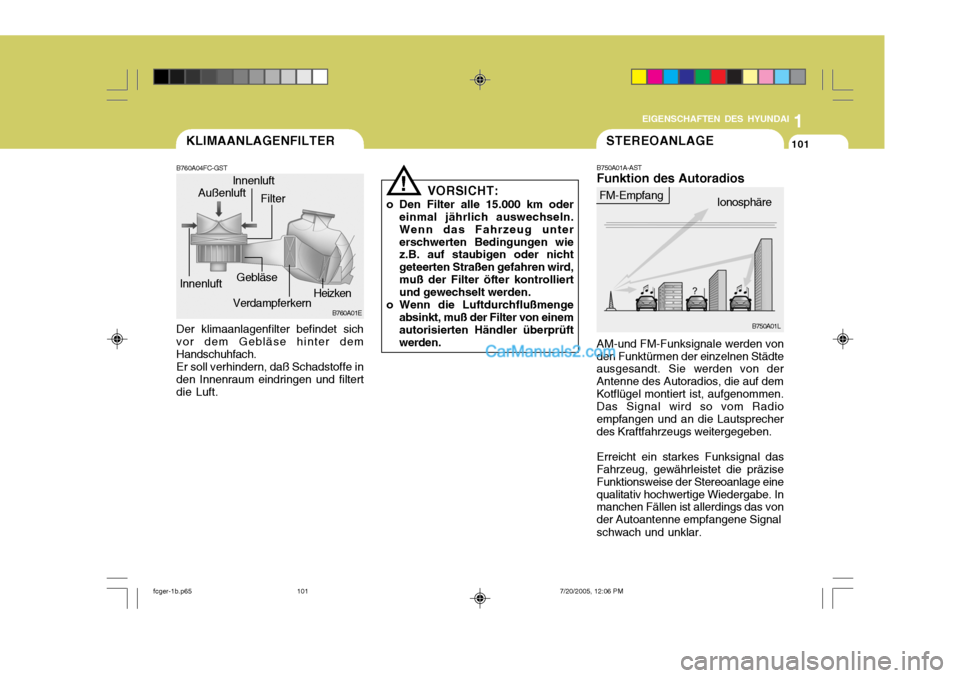

101KLIMAANLAGENFILTER
B760A01EVerdampferkern Filter
Außenluft
lnnenluft lnnenluft
Gebläse
B760A04FC-GST Der klimaanlagenfilter befindet sich vor dem Gebläse hinter dem Handschuhfach.Er soll verhindern, daß Schadstoffe inden Innenraum eindringen und filtertdie Luft. VORSICHT:
o Den Filter alle 15.000 km oder einmal jährlich auswechseln.Wenn das Fahrzeug untererschwerten Bedingungen wie z.B. auf staubigen oder nicht geteerten Straßen gefahren wird,muß der Filter öfter kontrolliert und gewechselt werden.
o Wenn die Luftdurchflußmenge absinkt, muß der Filter von einem autorisierten Händler überprüftwerden.
!
Heizken
STEREOANLAGE
AM-und FM-Funksignale werden von
den Funktürmen der einzelnen Städte ausgesandt. Sie werden von der Antenne des Autoradios, die auf demKotflügel montiert ist, aufgenommen. Das Signal wird so vom Radio empfangen und an die Lautsprecherdes Kraftfahrzeugs weitergegeben.
Erreicht ein starkes Funksignal das
Fahrzeug, gewährleistet die präziseFunktionsweise der Stereoanlage einequalitativ hochwertige Wiedergabe. In manchen Fällen ist allerdings das von der Autoantenne empfangene Signal
schwach und unklar.
B750A01A-AST Funktion des Autoradios
Ionosphäre
FM-Empfang
B750A01L
fcger-1b.p65
7/20/2005, 12:06 PM
101

1EIGENSCHAFTEN DES HYUNDAI
102
B750A04L

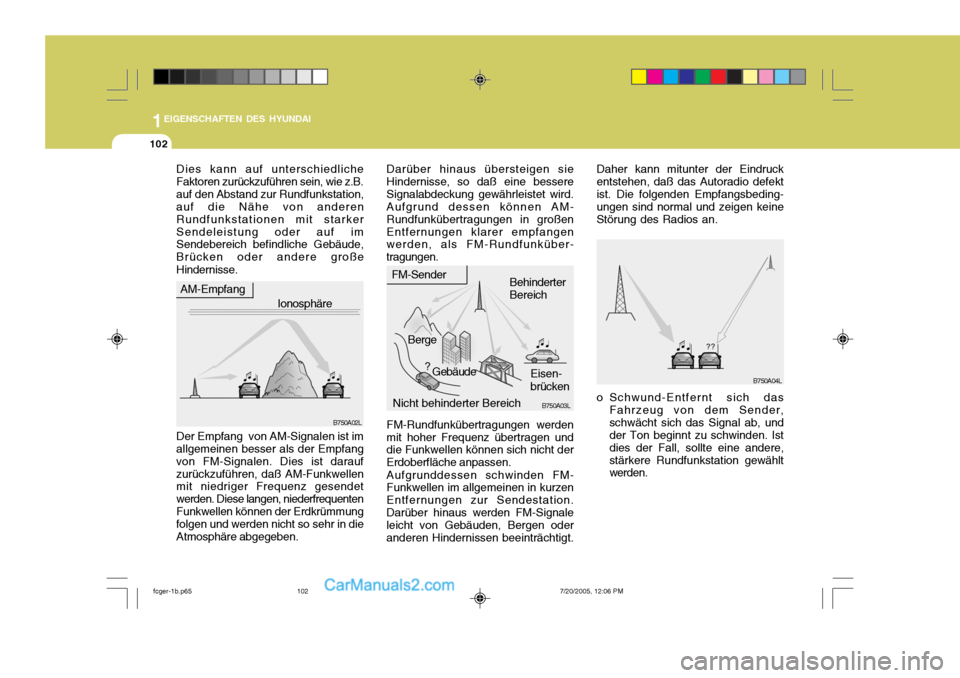

Daher kann mitunter der Eindruck entstehen, daß das Autoradio defektist. Die folgenden Empfangsbeding- ungen sind normal und zeigen keine Störung des Radios an.
o Schwund-Entfernt sich das
Fahrzeug von dem Sender, schwächt sich das Signal ab, und der Ton beginnt zu schwinden. Ist dies der Fall, sollte eine andere,stärkere Rundfunkstation gewählt werden.
B750A02L
AM-Empfang
Ionosphäre FM-Sender
Berge Gebäude Behinderter Bereich
Eisen- brücken
Nicht behinderter Bereich
Der Empfang von AM-Signalen ist im allgemeinen besser als der Empfang von FM-Signalen. Dies ist daraufzurückzuführen, daß AM-Funkwellen
mit niedriger Frequenz gesendet
werden. Diese langen, niederfrequenten Funkwellen können der Erdkrümmung folgen und werden nicht so sehr in die Atmosphäre abgegeben. FM-Rundfunkübertragungen werdenmit hoher Frequenz übertragen und die Funkwellen können sich nicht der Erdoberfläche anpassen. Aufgrunddessen schwinden FM- Funkwellen im allgemeinen in kurzen Entfernungen zur Sendestation.Darüber hinaus werden FM-Signale leicht von Gebäuden, Bergen oder anderen Hindernissen beeinträchtigt.
Dies kann auf unterschiedlicheFaktoren zurückzuführen sein, wie z.B.auf den Abstand zur Rundfunkstation, auf die Nähe von anderen Rundfunkstationen mit starkerSendeleistung oder auf im Sendebereich befindliche Gebäude, Brücken oder andere große Hindernisse.
B750A03L
Darüber hinaus übersteigen sie Hindernisse, so daß eine bessereSignalabdeckung gewährleistet wird. Aufgrund dessen können AM- Rundfunkübertragungen in großenEntfernungen klarer empfangen werden, als FM-Rundfunküber- tragungen.
fcger-1b.p65
7/20/2005, 12:06 PM
102

1
EIGENSCHAFTEN DES HYUNDAI
103
1
EIGENSCHAFTEN DES HYUNDAI
103
1
EIGENSCHAFTEN DES HYUNDAI
103
B750A05L
o Senderwechsel- Wird ein FM-Sig- nal schwächer, kann ein anderes, stärkeres Signal mit fast der gleichen Frequenz zu hören sein.
o Schwache FM-Signale oder große
Hindernisse zwischen Sender undRadio können das Signal stören, wodurch es zu Rauschen durch atmosphärische Störungen oderTonhöhenschwankungen kommt. Durch Herabsetzen der Höhen- einstellung kann dieser Effektabgeschwächt werden, bis die Funkstörungen nicht mehr vorhanden sind. B750B02Y-AST Benutzung eines Mobiltelefons und Stereo-Radios Die Benutzung eines Mobiltelefons im Fahrzeug kann Störungen in der Audioanlage verursachen. Dies bedeutet nicht, daß das Audioteildefekt ist. Halten Sie das Mobiltelefon in diesem Fall so weit wie möglich von der Anlage weg.
VORSICHT:
Bei Verwendung eines Kommuni- kationssystemes, wie z.B. eines Mobiltelefons oder Radioteilsinnerhalb des Fahrzeugs muß eine separate externe Antenne montiert sein. Werden Mobiltelefon oderRadio nur über die interne Antenne betrieben, kann es zu Störungen in der Fahrzeugelektrik und damit zueiner Beeinträchtigung derFahrzeugsicherheit kommen.
!
Dies ist darauf zurückzuführen, daß das Radio darauf ausgerichtet ist,auf das klarste Signal zu schalten. Ist dies der Fall, einen anderen Sender mit einem stärkeren Signalanwählen.
o Aufheben von Mehrwegüber-
tragungen-Werden Funksignale aus mehreren Richtungen empfangen, kann es zu Verzerrungen oder Höhen- schwankungen kommen. Dies kannauf den Empfang eines direkten und eines reflektierten Signals von einem Sender oder auf denEmpfang von unterschiedlichen
Signalen von zwei Stationen mit
ähnlichen Frequenzen zurückzführen sein. Ist dies der Fall,eine andere Sendestation anwählen, bis die Mehrwegeübertragung aufgehobenist.
fcger-1b.p65 7/20/2005, 12:06 PM
103

1EIGENSCHAFTEN DES HYUNDAI
104

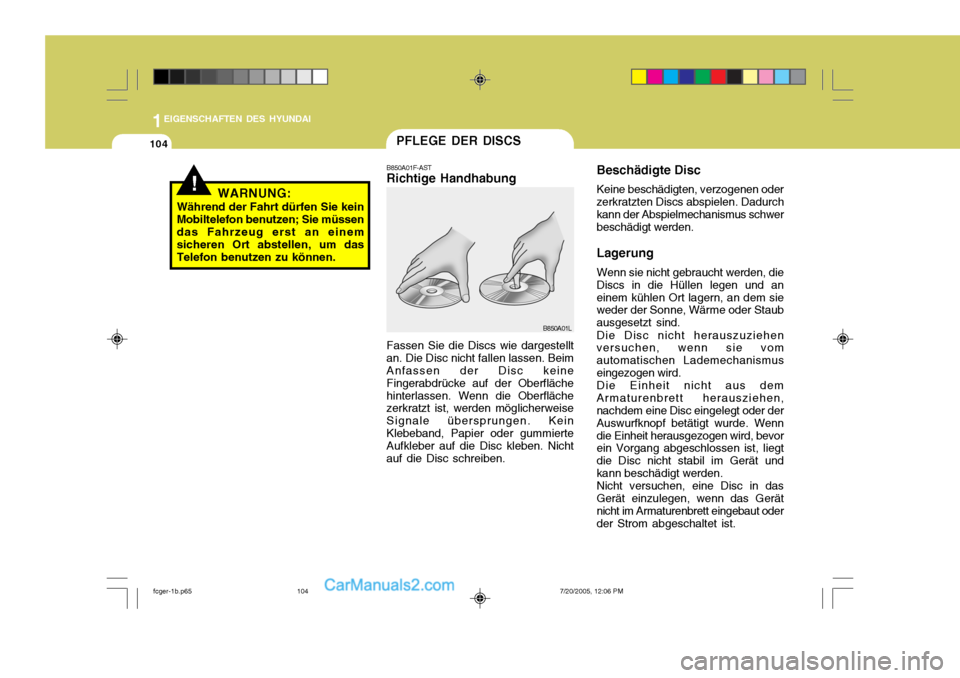

Beschädigte Disc Keine beschädigten, verzogenen oder zerkratzten Discs abspielen. Dadurch kann der Abspielmechanismus schwer beschädigt werden. Lagerung Wenn sie nicht gebraucht werden, die Discs in die Hüllen legen und aneinem kühlen Ort lagern, an dem sie weder der Sonne, Wärme oder Staub ausgesetzt sind. Die Disc nicht herauszuziehen versuchen, wenn sie vom automatischen Lademechanismuseingezogen wird.Die Einheit nicht aus demArmaturenbrett herausziehen, nachdem eine Disc eingelegt oder der Auswurfknopf betätigt wurde. Wenndie Einheit herausgezogen wird, bevor ein Vorgang abgeschlossen ist, liegt die Disc nicht stabil im Gerät undkann beschädigt werden.Nicht versuchen, eine Disc in dasGerät einzulegen, wenn das Gerätnicht im Armaturenbrett eingebaut oder der Strom abgeschaltet ist.PFLEGE DER DISCS
!WARNUNG:
Während der Fahrt dürfen Sie kein Mobiltelefon benutzen; Sie müssendas Fahrzeug erst an einem sicheren Ort abstellen, um das Telefon benutzen zu können. B850A01F-AST Richtige Handhabung Fassen Sie die Discs wie dargestellt an. Die Disc nicht fallen lassen. Beim Anfassen der Disc keine Fingerabdrücke auf der Oberflächehinterlassen. Wenn die Oberfläche zerkratzt ist, werden möglicherweise Signale übersprungen. KeinKlebeband, Papier oder gummierte Aufkleber auf die Disc kleben. Nicht auf die Disc schreiben.
B850A01L
fcger-1b.p65
7/20/2005, 12:06 PM
104

1
EIGENSCHAFTEN DES HYUNDAI
105
1
EIGENSCHAFTEN DES HYUNDAI
105
1
EIGENSCHAFTEN DES HYUNDAI
105PFLEGE DER KASSETTEN
Durch eine sorgfältige Pflege der Kassetten kann die Lebensdauer einer Kassette sowie der Hörgenuß erhöhtwerden. Kassetten und Kassettenhüllen grundsätzlich gegen direkte Sonneneinstrahlung, starkeKälte und gegen Staub schützen. Nicht benutzte Kassetten grundsätzlich in den ursprünglichenKassettenschutzhüllen aufbewahren. Ist es im Fahrzeug sehr heiß oder kalt, muß die Innenraumtemperaturzuerst auf eine angemessene Temperatur geregelt werden, bevor eine Kassette gehört werden kann.
B860A01A-AST
B860A01L
Halten Sie Ihre Discs sauberB850A02L
Als Folge von Fingerabdrücken, Staub oder Schmutz auf der Oberflächewerden möglicherweise Signale übersprungen. Die Oberfläche mit einem sauberen, weichen Tuchreinigen. Wenn die Oberfläche stark verschmutzt ist, ein sauberes, weiches Tuch in einer Lösung von mildemSpülmittel tränken und die Disc sauberwischen. Siehe Zeichnung.
B880A02FC
o Wird eine Kassette nicht abgespielt,
darf sie nicht im Kassettenrecorder verbleiben. Dies kann zur Beschädigung sowohl des Kassettenrecorders als auch derKassetten führen.
o Es sollten keine längeren Kassetten
als C-60 (Gesamtspiellänge 60 min)verwendet werden. C-120-oder C- 180-Kassetten sind sehr dünn und eignen sich nicht so sehr für dieVerwendung im Fahrzeug.
o Ein Kassettenetikett dart nicht lose sein oder sich abschälen, daandernfalls Probleme beim Kassettenauswurf auftreten können.
fcger-1b.p65 7/20/2005, 12:06 PM
105

1EIGENSCHAFTEN DES HYUNDAI
106
Die Anweisungen des Herstellers müssen sorgfältig befolgt werden.Grundsätzlich keinen Teil des Kassettenrecorders ölen.
o Vor dem Einlegen der Kassette sicherstellen, daß das Magnetbandfest auf der Spule aufgewickelt ist. Ein lockeres Band durch Dreheneines Stifts in den Transportrollen spannen.
B860A03L
o Die Flächen des Magnetbands
niemals berühren oder verunreinigen.
o In die Nähe der Kassetten sowie
des Kassettenrecorders dürfenkeine magnetisierten Gegenstände, wie z.B. Elektromotoren, Lautsprecher oder Transformatorengelangen.
o Die Kassetten an einem kühlen, trockenen Ort mit nach unten gerichteter Öffnung aufbewahren, damit kein Staub in die Kassettegelangt.
o Ein überhäufiges Rückspulen zum Wiederholen einer bestimmtenMelodie oder Bandstelle vermeiden. Hierdurch kann es zu einer fehlerhaften Aufwicklung desMagnetbands und unter Umständen zu einer hohen inneren Spannung kommen. Dies könnte eineBeeinträchtigung der Abspielqualität der Kassette zur Folge haben. Tritt diese Erscheinung auf, kann siemitunter durch schnelles, mehrmaliges Spulen der Kassette vom Anfang bis zum Ende undumgekehrt behoben werden. Wird das Problem auf diese Weisenicht beseitigt, darf die Kassettenicht mehr im Fahrzeug abgespielt werden.
Magnetkopf
B860A02L
Wattestäbchen
o Auf Wiedergabekopf, Bandantriebs- rolle und Klemmrolle können sich Rückstände des Magnetbandsansammeln, die zu einer Beeinträchtigung der Tonqualität, z.B. zu Tonschwankungen führenkönnen. Diese Elemente müssen monatlich mit einer handelsüblichen Reinigungskassette oder mit einerbesonderen Lösung gereinigt werden, die in Hifi-Geschäften erhältlich sind.
fcger-1b.p65 7/20/2005, 12:06 PM
106

1
EIGENSCHAFTEN DES HYUNDAI
107
1
EIGENSCHAFTEN DES HYUNDAI
107
1
EIGENSCHAFTEN DES HYUNDAI

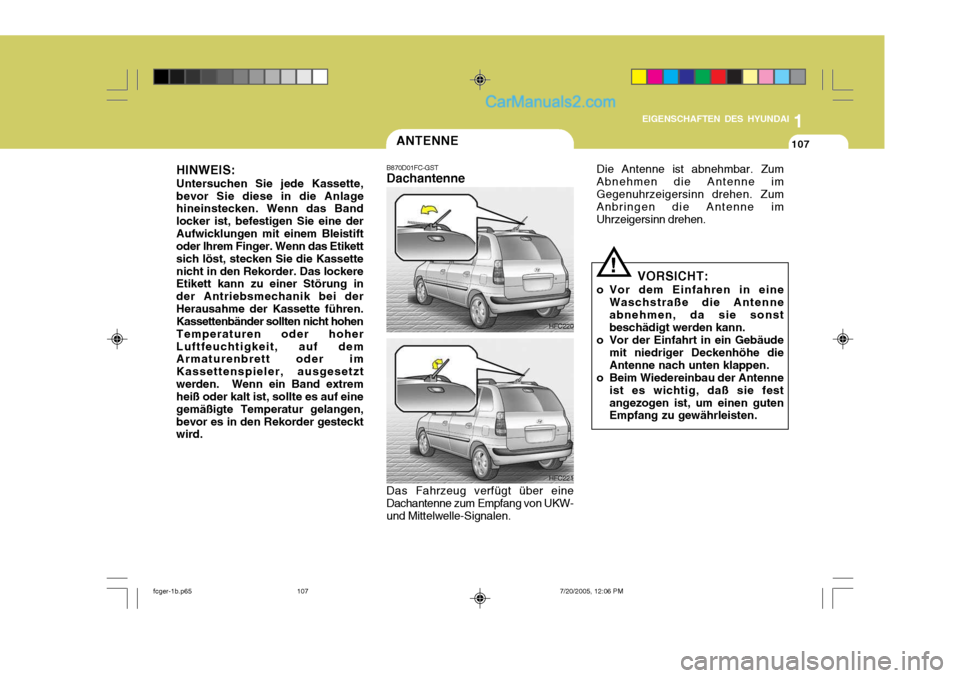

107ANTENNE
B870D01FC-GST Dachantenne Das Fahrzeug verfügt über eine
Dachantenne zum Empfang von UKW- und Mittelwelle-Signalen.
HFC220
HINWEIS:
Untersuchen Sie jede Kassette, bevor Sie diese in die Anlage hineinstecken. Wenn das Band locker ist, befestigen Sie eine derAufwicklungen mit einem Bleistift oder Ihrem Finger. Wenn das Etikett sich löst, stecken Sie die Kassettenicht in den Rekorder. Das lockere Etikett kann zu einer Störung in der Antriebsmechanik bei derHerausahme der Kassette führen. Kassettenbänder sollten nicht hohen Temperaturen oder hoherLuftfeuchtigkeit, auf dem Armaturenbrett oder im Kassettenspieler, ausgesetztwerden. Wenn ein Band extrem heiß oder kalt ist, sollte es auf eine gemäßigte Temperatur gelangen,bevor es in den Rekorder gesteckt wird.
HFC221 Die Antenne ist abnehmbar. Zum Abnehmen die Antenne imGegenuhrzeigersinn drehen. Zum Anbringen die Antenne im Uhrzeigersinn drehen.
!
VORSICHT:
o Vor dem Einfahren in eine Waschstraße die Antenne abnehmen, da sie sonst beschädigt werden kann.
o Vor der Einfahrt in ein Gebäude mit niedriger Deckenhöhe dieAntenne nach unten klappen.
o Beim Wiedereinbau der Antenne
ist es wichtig, daß sie festangezogen ist, um einen guten Empfang zu gewährleisten.
fcger-1b.p65 7/20/2005, 12:06 PM
107

2
Motorabgase Können Lebensgefährlich Sein! .............. 2-2
Vor dem Anlassen des Motors ..................................... 2-3Schlüsselstellungen...................................................... 2-4
Anlassen ....................................................................... 2-5
Schalthebel ................................................................... 2-7
Automatikgetriebe ........................................................ 2-10
Antiblockiersystem (ABS) ........................................... 2-14
Bremsenantischlupfregel ung (BTCS) .......................... 2-15
Elektronisches Stabilitätsprogramm (ESP) .................2-16
Bremshinweise ............................................................ 2-18
Wirtschaftlich Fahren ................................................... 2-19
Gleichmässige Ku rvenfahrt ......................................... 2-21
Fahren im Winter ......................................................... 2-21
Anhänger- oder Fahrzeug- Schleppbetrieb .................2-24
FAHREN MIT DEM HYUNDAI
2
fcger-2.p65
7/20/2005, 12:08 PM
1

2FAHREN MIT DEM HYUNDAI
2
C010A01O-AST

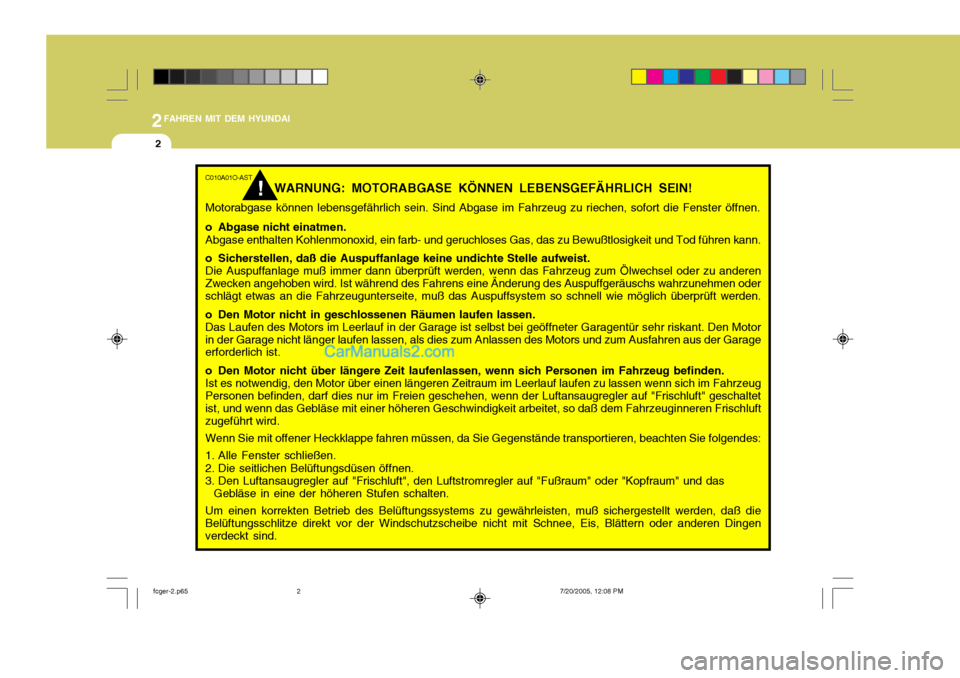

WARNUNG: MOTORABGASE KÖNNEN LEBENSGEFÄHRLICH SEIN!
Motorabgase können lebensgefährlich sein. Sind Abgase im Fahrzeug zu riechen, sofort die Fenster öffnen.
o Abgase nicht einatmen. Abgase enthalten Kohlenmonoxid, ein farb- und geruchloses Gas, das zu Bewußtlosigkeit und Tod führen kann.
o Sicherstellen, daß die Auspuffanlage keine undichte Stelle aufweist. Die Auspuffanlage muß immer dann überprüft werden, wenn das Fahrzeug zum Ölwechsel oder zu anderenZwecken angehoben wird. Ist während des Fahrens eine Änderung des Auspuffgeräuschs wahrzunehmen oderschlägt etwas an die Fahrzeugunterseite, muß das Auspuffsystem so schnell wie möglich überprüft werden.
o Den Motor nicht in geschlossenen Räumen laufen lassen. Das Laufen des Motors im Leerlauf in der Garage ist selbst bei geöffneter Garagentür sehr riskant. Den Motorin der Garage nicht länger laufen lassen, als dies zum Anlassen des Motors und zum Ausfahren aus der Garage erforderlich ist.
o Den Motor nicht über längere Zeit laufenlassen, wenn sich Personen im Fahrzeug befinden. Ist es notwendig, den Motor über einen längeren Zeitraum im Leerlauf laufen zu lassen wenn sich im Fahrzeug Personen befinden, darf dies nur im Freien geschehen, wenn der Luftansaugregler auf "Frischluft" geschaltet ist, und wenn das Gebläse mit einer höheren Geschwindigkeit arbeitet, so daß dem Fahrzeuginneren Frischluftzugeführt wird.
Wenn Sie mit offener Heckklappe fahren müssen, da Sie Gegenstände transportieren, beachten Sie folgendes:
1. Alle Fenster schließen.
2. Die seitlichen Belüftungsdüsen öffnen.
3. Den Luftansaugregler auf "Frischluft", den Luftstromregler auf "Fußraum" oder "Kopfraum" und das Gebläse in eine der höheren Stufen schalten. Um einen korrekten Betrieb des Belüftungssystems zu gewährleisten, muß sichergestellt werden, daß die Belüftungsschlitze direkt vor der Windschutzscheibe nicht mit Schnee, Eis, Blättern oder anderen Dingenverdeckt sind.
!
