Page 31 of 240

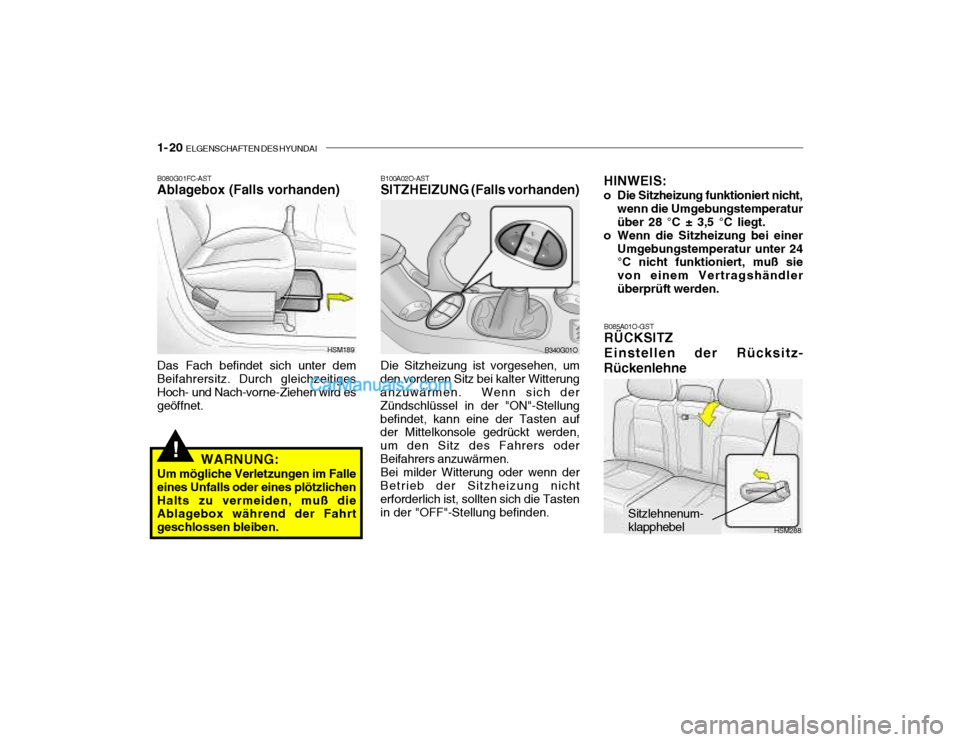

1- 20 ELGENSCHAFTEN DES HYUNDAI
!
B080G01FC-AST Ablagebox (Falls vorhanden) Das Fach befindet sich unter dem Beifahrersitz. Durch gleichzeitiges Hoch- und Nach-vorne-Ziehen wird es geöffnet.
WARNUNG:
Um mögliche Verletzungen im Falleeines Unfalls oder eines plötzlichenHalts zu vermeiden, muß die Ablagebox während der Fahrt geschlossen bleiben. B100A02O-AST SITZHEIZUNG (Falls vorhanden) Die Sitzheizung ist vorgesehen, um
den vorderen Sitz bei kalter Witterung anzuwärmen. Wenn sich der Zündschlüssel in der "ON"-Stellungbefindet, kann eine der Tasten auf der Mittelkonsole gedrückt werden, um den Sitz des Fahrers oderBeifahrers anzuwärmen.
Bei milder Witterung oder wenn der
Betrieb der Sitzheizung nicht erforderlich ist, sollten sich die Tasten in der "OFF"-Stellung befinden. HINWEIS:
o Die Sitzheizung funktioniert nicht,
wenn die Umgebungstemperatur über 28 °C ± 3,5 °C liegt.
o Wenn die Sitzheizung bei einer Umgebungstemperatur unter 24 °C nicht funktioniert, muß sie von einem Vertragshändlerüberprüft werden.
B085A01O-GST RÜCKSITZ Einstellen der Rücksitz-
Rückenlehne
HSM189B340G01O
HSM288
Sitzlehnenum- klapphebel
Page 32 of 240

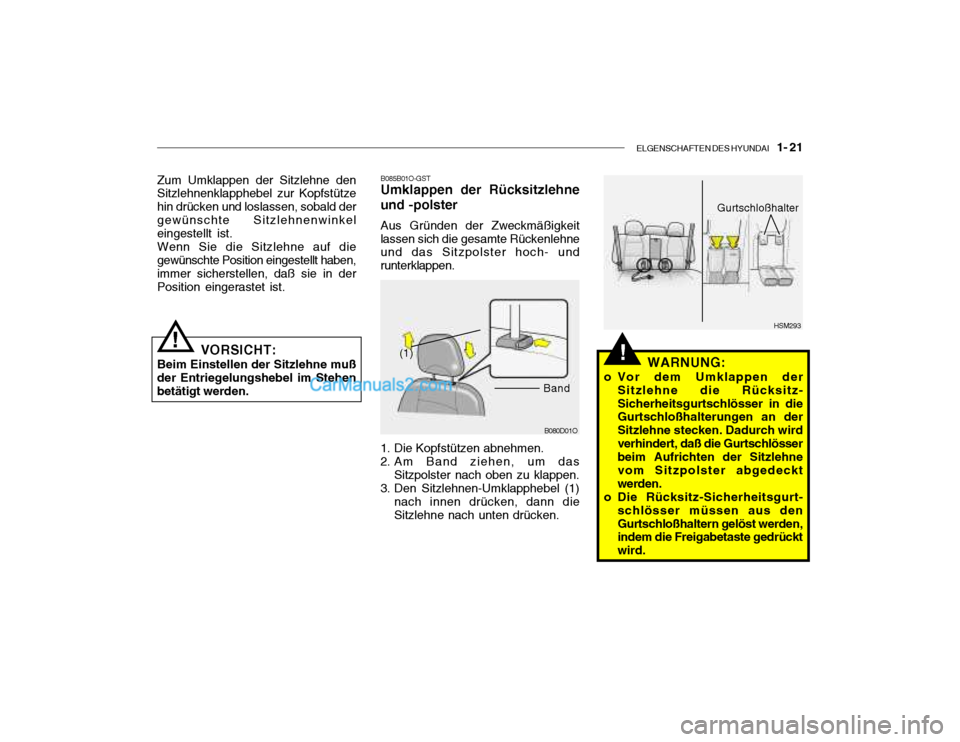

ELGENSCHAFTEN DES HYUNDAI 1- 21
HSM293
B080D01O
(1)
Band!
Zum Umklappen der Sitzlehne den Sitzlehnenklapphebel zur Kopfstütze hin drücken und loslassen, sobald dergewünschte Sitzlehnenwinkel eingestellt ist. Wenn Sie die Sitzlehne auf die gewünschte Position eingestellt haben, immer sicherstellen, daß sie in derPosition eingerastet ist.
VORSICHT:
Beim Einstellen der Sitzlehne mußder Entriegelungshebel im Stehenbetätigt werden.
! B085B01O-GST Umklappen der Rücksitzlehne
und -polster
Aus Gründen der Zweckmäßigkeit
lassen sich die gesamte Rückenlehneund das Sitzpolster hoch- und runterklappen.
1. Die Kopfstützen abnehmen.
2. Am Band ziehen, um das Sitzpolster nach oben zu klappen.
3. Den Sitzlehnen-Umklapphebel (1) nach innen drücken, dann dieSitzlehne nach unten drücken. WARNUNG:
o Vor dem Umklappen der Sitzlehne die Rücksitz-Sicherheitsgurtschlösser in die Gurtschloßhalterungen an der Sitzlehne stecken. Dadurch wirdverhindert, daß die Gurtschlösser beim Aufrichten der Sitzlehne vom Sitzpolster abgedecktwerden.
o Die Rücksitz-Sicherheitsgurt- schlösser müssen aus denGurtschloßhaltern gelöst werden, indem die Freigabetaste gedrückt wird. Gurtschloßhalter
Page 33 of 240

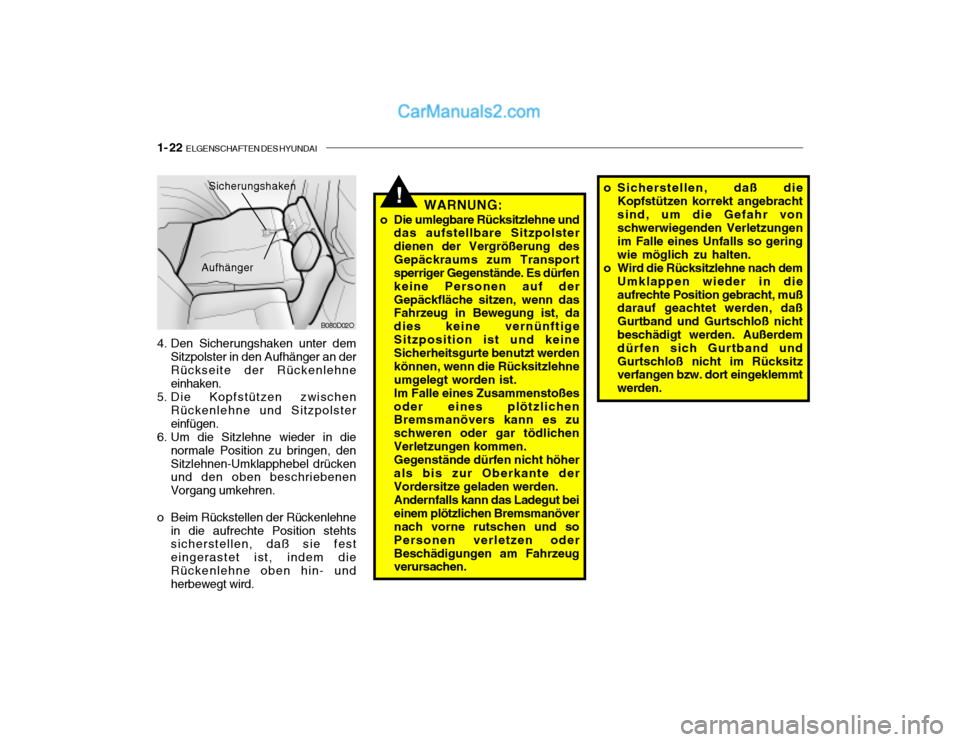

1- 22 ELGENSCHAFTEN DES HYUNDAI
B080D02O
Sicherungshaken
Aufhänger
4. Den Sicherungshaken unter dem
Sitzpolster in den Aufhänger an der Rückseite der Rückenlehne einhaken.
5. Die Kopfstützen zwischen Rückenlehne und Sitzpolstereinfügen.
6. Um die Sitzlehne wieder in die
normale Position zu bringen, denSitzlehnen-Umklapphebel drücken und den oben beschriebenen Vorgang umkehren.
o Beim Rückstellen der Rückenlehne in die aufrechte Position stehts sicherstellen, daß sie fest eingerastet ist, indem dieRückenlehne oben hin- und herbewegt wird.
!WARNUNG:
o Die umlegbare Rücksitzlehne und das aufstellbare Sitzpolster dienen der Vergrößerung desGepäckraums zum Transport sperriger Gegenstände. Es dürfen keine Personen auf derGepäckfläche sitzen, wenn das Fahrzeug in Bewegung ist, da dies keine vernünftigeSitzposition ist und keine Sicherheitsgurte benutzt werden können, wenn die Rücksitzlehneumgelegt worden ist.Im Falle eines Zusammenstoßesoder eines plötzlichen Bremsmanövers kann es zu schweren oder gar tödlichenVerletzungen kommen.Gegenstände dürfen nicht höherals bis zur Oberkante derVordersitze geladen werden.Andernfalls kann das Ladegut beieinem plötzlichen Bremsmanöver nach vorne rutschen und so Personen verletzen oderBeschädigungen am Fahrzeug verursachen. o Sicherstellen, daß die
Kopfstützen korrekt angebracht sind, um die Gefahr von schwerwiegenden Verletzungen im Falle eines Unfalls so geringwie möglich zu halten.
o Wird die Rücksitzlehne nach dem
Umklappen wieder in dieaufrechte Position gebracht, muß darauf geachtet werden, daß Gurtband und Gurtschloß nichtbeschädigt werden. Außerdem dürfen sich Gurtband und Gurtschloß nicht im Rücksitz verfangen bzw. dort eingeklemmt werden.
Page 34 of 240

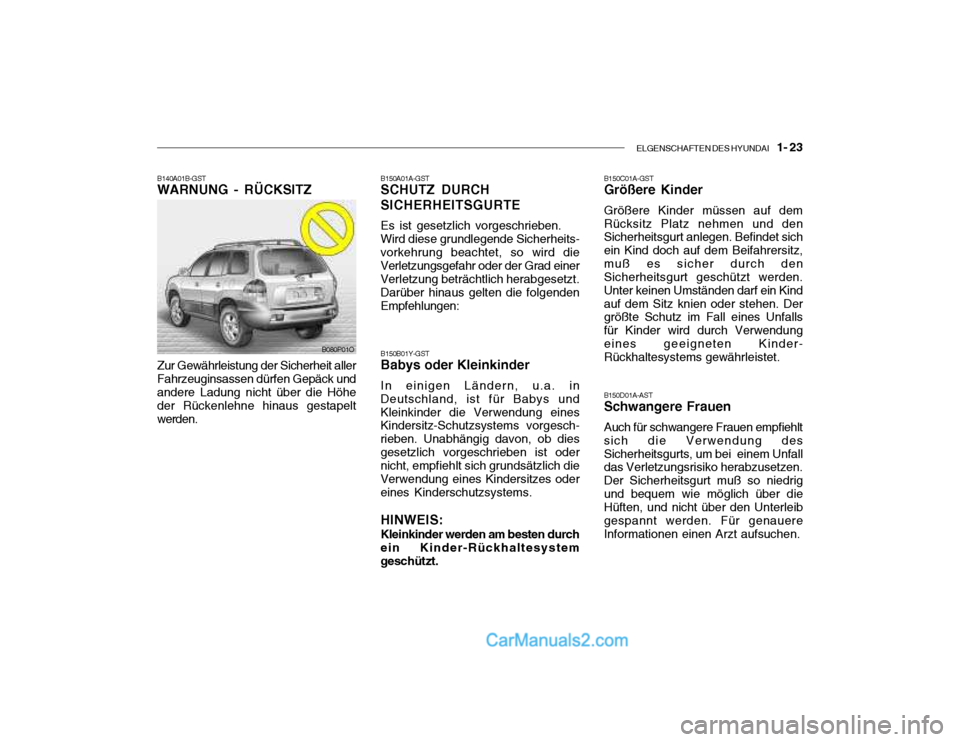

ELGENSCHAFTEN DES HYUNDAI 1- 23
B140A01B-GST WARNUNG - RÜCKSITZ Zur Gewährleistung der Sicherheit aller Fahrzeuginsassen dürfen Gepäck und andere Ladung nicht über die Höhe der Rückenlehne hinaus gestapeltwerden. B150A01A-GST SCHUTZ DURCH SICHERHEITSGURTE Es ist gesetzlich vorgeschrieben. Wird diese grundlegende Sicherheits-
vorkehrung beachtet, so wird dieVerletzungsgefahr oder der Grad einer Verletzung beträchtlich herabgesetzt. Darüber hinaus gelten die folgendenEmpfehlungen:
B150B01Y-GST Babys oder Kleinkinder In einigen Ländern, u.a. in
Deutschland, ist für Babys und Kleinkinder die Verwendung eines Kindersitz-Schutzsystems vorgesch- rieben. Unabhängig davon, ob diesgesetzlich vorgeschrieben ist oder nicht, empfiehlt sich grundsätzlich die Verwendung eines Kindersitzes odereines Kinderschutzsystems. HINWEIS:
Kleinkinder werden am besten durch
ein Kinder-Rückhaltesystem geschützt. B150C01A-GSTGrößere Kinder Größere Kinder müssen auf dem Rücksitz Platz nehmen und den Sicherheitsgurt anlegen. Befindet sich ein Kind doch auf dem Beifahrersitz,muß es sicher durch den Sicherheitsgurt geschützt werden. Unter keinen Umständen darf ein Kindauf dem Sitz knien oder stehen. Der größte Schutz im Fall eines Unfalls für Kinder wird durch Verwendungeines geeigneten Kinder- Rückhaltesystems gewährleistet. B150D01A-AST Schwangere Frauen Auch für schwangere Frauen empfiehlt sich die Verwendung desSicherheitsgurts, um bei einem Unfall das Verletzungsrisiko herabzusetzen. Der Sicherheitsgurt muß so niedrigund bequem wie möglich über die Hüften, und nicht über den Unterleib gespannt werden. Für genauereInformationen einen Arzt aufsuchen.
B080P01O
Page 35 of 240

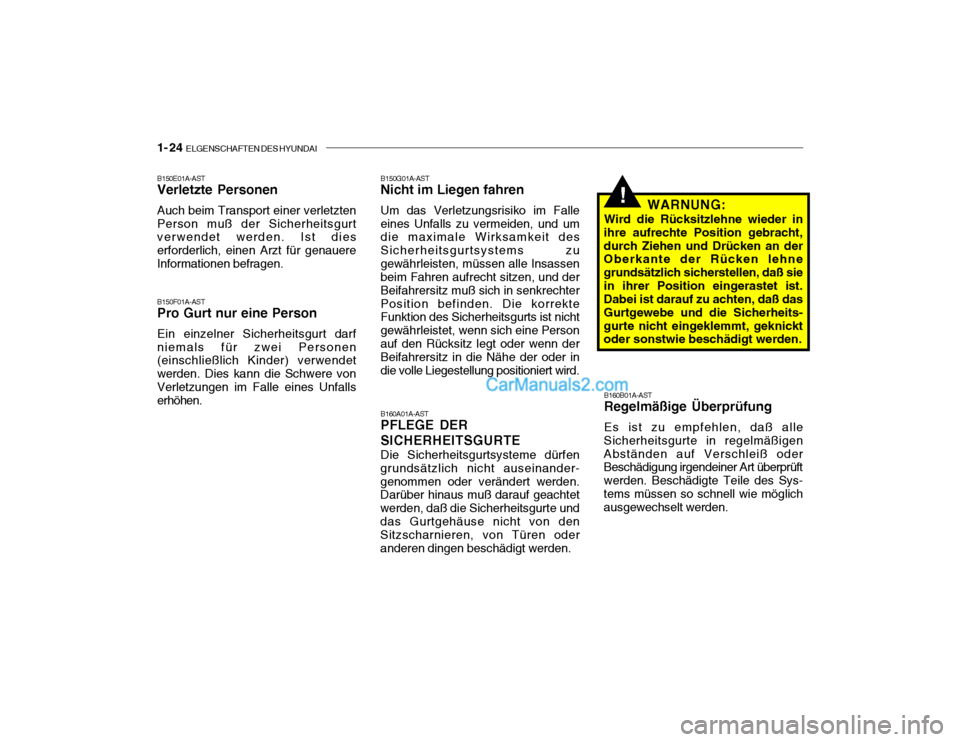

1- 24 ELGENSCHAFTEN DES HYUNDAI
!
B150E01A-AST Verletzte Personen Auch beim Transport einer verletzten Person muß der Sicherheitsgurt verwendet werden. Ist dies erforderlich, einen Arzt für genauereInformationen befragen. B150F01A-AST Pro Gurt nur eine Person Ein einzelner Sicherheitsgurt darf niemals für zwei Personen (einschließlich Kinder) verwendet werden. Dies kann die Schwere von Verletzungen im Falle eines Unfalls erhöhen. B150G01A-AST Nicht im Liegen fahren Um das Verletzungsrisiko im Falle eines Unfalls zu vermeiden, und um die maximale Wirksamkeit des Sicherheitsgurtsystems zugewährleisten, müssen alle Insassen beim Fahren aufrecht sitzen, und der Beifahrersitz muß sich in senkrechterPosition befinden. Die korrekte Funktion des Sicherheitsgurts ist nicht gewährleistet, wenn sich eine Personauf den Rücksitz legt oder wenn der Beifahrersitz in die Nähe der oder in die volle Liegestellung positioniert wird. B160A01A-AST PFLEGE DER SICHERHEITSGURTE Die Sicherheitsgurtsysteme dürfen
grundsätzlich nicht auseinander- genommen oder verändert werden. Darüber hinaus muß darauf geachtet werden, daß die Sicherheitsgurte unddas Gurtgehäuse nicht von den Sitzscharnieren, von Türen oder anderen dingen beschädigt werden. WARNUNG:
Wird die Rücksitzlehne wieder in
ihre aufrechte Position gebracht,durch Ziehen und Drücken an der Oberkante der Rücken lehne grundsätzlich sicherstellen, daß siein ihrer Position eingerastet ist. Dabei ist darauf zu achten, daß das Gurtgewebe und die Sicherheits-gurte nicht eingeklemmt, geknickt oder sonstwie beschädigt werden.
B160B01A-AST Regelmäßige Überprüfung Es ist zu empfehlen, daß alle
Sicherheitsgurte in regelmäßigen Abständen auf Verschleiß oder Beschädigung irgendeiner Art überprüft werden. Beschädigte Teile des Sys-tems müssen so schnell wie möglich ausgewechselt werden.
Page 36 of 240

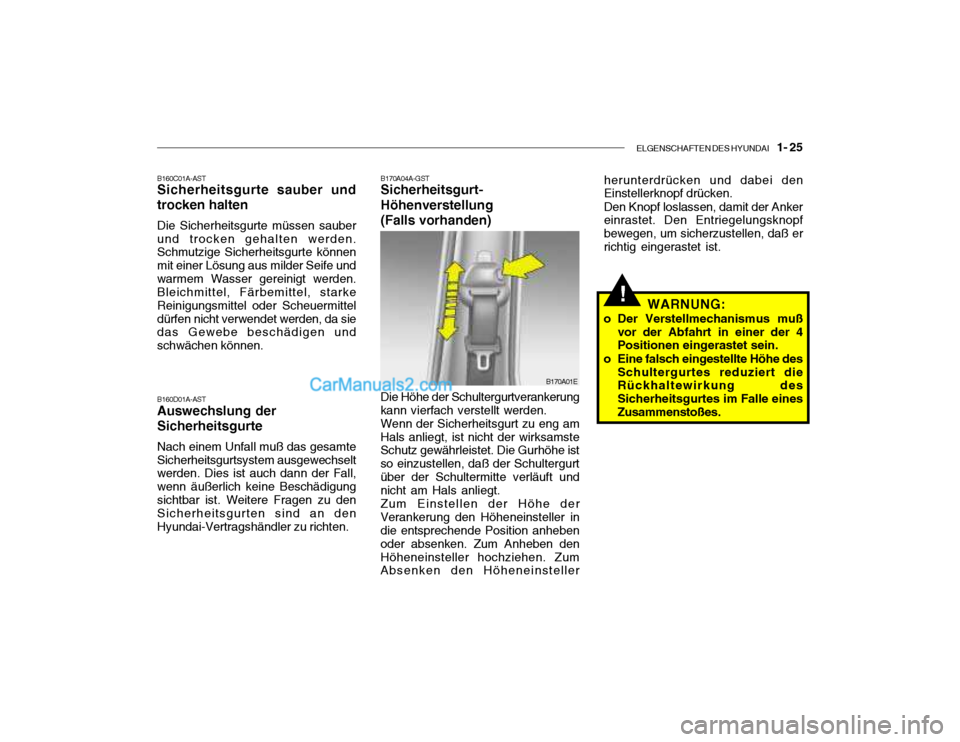

ELGENSCHAFTEN DES HYUNDAI 1- 25
!
B170A04A-GST Sicherheitsgurt- Höhenverstellung(Falls vorhanden) herunterdrücken und dabei den Einstellerknopf drücken. Den Knopf loslassen, damit der Anker einrastet. Den Entriegelungsknopf bewegen, um sicherzustellen, daß errichtig eingerastet ist.
Die Höhe der Schultergurtverankerung
kann vierfach verstellt werden. Wenn der Sicherheitsgurt zu eng am
Hals anliegt, ist nicht der wirksamste Schutz gewährleistet. Die Gurhöhe ist so einzustellen, daß der Schultergurtüber der Schultermitte verläuft und nicht am Hals anliegt.
Zum Einstellen der Höhe der
Verankerung den Höheneinsteller indie entsprechende Position anheben oder absenken. Zum Anheben denHöheneinsteller hochziehen. Zum Absenken den Höheneinsteller WARNUNG:
o Der Verstellmechanismus muß vor der Abfahrt in einer der 4Positionen eingerastet sein.
o Eine falsch eingestellte Höhe des Schultergurtes reduziert dieRückhaltewirkung des Sicherheitsgurtes im Falle einesZusammenstoßes.
B170A01E
B160C01A-AST Sicherheitsgurte sauber und trocken halten Die Sicherheitsgurte müssen sauber und trocken gehalten werden. Schmutzige Sicherheitsgurte können mit einer Lösung aus milder Seife undwarmem Wasser gereinigt werden. Bleichmittel, Färbemittel, starke Reinigungsmittel oder Scheuermitteldürfen nicht verwendet werden, da sie das Gewebe beschädigen und schwächen können. B160D01A-AST Auswechslung der Sicherheitsgurte Nach einem Unfall muß das gesamte Sicherheitsgurtsystem ausgewechselt werden. Dies ist auch dann der Fall, wenn äußerlich keine Beschädigungsichtbar ist. Weitere Fragen zu den Sicherheitsgurten sind an den Hyundai-Vertragshändler zu richten.
Page 37 of 240

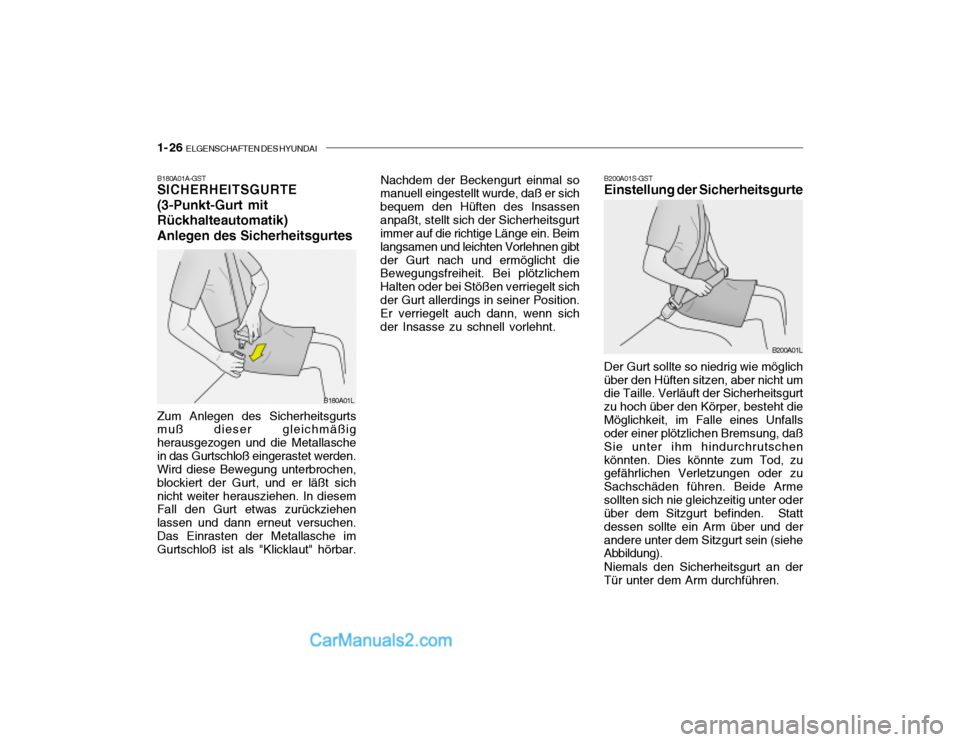

1- 26 ELGENSCHAFTEN DES HYUNDAI
B200A01S-GST Einstellung der Sicherheitsgurte Der Gurt sollte so niedrig wie möglich über den Hüften sitzen, aber nicht um die Taille. Verläuft der Sicherheitsgurt zu hoch über den Körper, besteht dieMöglichkeit, im Falle eines Unfalls oder einer plötzlichen Bremsung, daß Sie unter ihm hindurchrutschenkönnten. Dies könnte zum Tod, zu gefährlichen Verletzungen oder zu Sachschäden führen. Beide Armesollten sich nie gleichzeitig unter oder über dem Sitzgurt befinden. Statt dessen sollte ein Arm über und derandere unter dem Sitzgurt sein (siehe Abbildung). Niemals den Sicherheitsgurt an der Tür unter dem Arm durchführen.
B200A01L
B180A01A-GST SICHERHEITSGURTE (3-Punkt-Gurt mitRückhalteautomatik)Anlegen des Sicherheitsgurtes Zum Anlegen des Sicherheitsgurts muß dieser gleichmäßig herausgezogen und die Metallaschein das Gurtschloß eingerastet werden. Wird diese Bewegung unterbrochen, blockiert der Gurt, und er läßt sichnicht weiter herausziehen. In diesem Fall den Gurt etwas zurückziehen lassen und dann erneut versuchen.Das Einrasten der Metallasche im Gurtschloß ist als "Klicklaut" hörbar.
B180A01L Nachdem der Beckengurt einmal so
manuell eingestellt wurde, daß er sich bequem den Hüften des Insassenanpaßt, stellt sich der Sicherheitsgurt immer auf die richtige Länge ein. Beim langsamen und leichten Vorlehnen gibtder Gurt nach und ermöglicht die Bewegungsfreiheit. Bei plötzlichem Halten oder bei Stößen verriegelt sichder Gurt allerdings in seiner Position. Er verriegelt auch dann, wenn sich der Insasse zu schnell vorlehnt.
Page 38 of 240

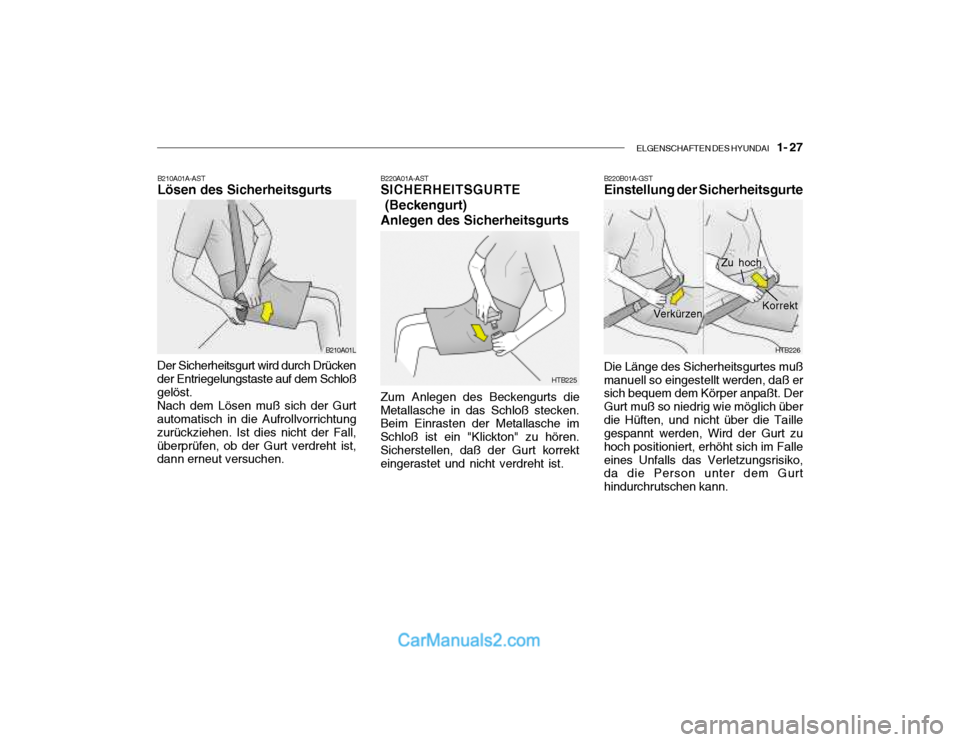

ELGENSCHAFTEN DES HYUNDAI 1- 27
B210A01A-AST Lösen des Sicherheitsgurts
Der Sicherheitsgurt wird durch Drücken der Entriegelungstaste auf dem Schloß gelöst. Nach dem Lösen muß sich der Gurt automatisch in die Aufrollvorrichtung zurückziehen. Ist dies nicht der Fall,überprüfen, ob der Gurt verdreht ist, dann erneut versuchen. HTB225
B220A01A-ASTSICHERHEITSGURTE (Beckengurt)Anlegen des Sicherheitsgurts Zum Anlegen des Beckengurts die
Metallasche in das Schloß stecken. Beim Einrasten der Metallasche im Schloß ist ein "Klickton" zu hören.Sicherstellen, daß der Gurt korrekt eingerastet und nicht verdreht ist.
B210A01L B220B01A-GSTEinstellung der Sicherheitsgurte Die Länge des Sicherheitsgurtes muß manuell so eingestellt werden, daß er sich bequem dem Körper anpaßt. Der Gurt muß so niedrig wie möglich überdie Hüften, und nicht über die Taille gespannt werden, Wird der Gurt zu hoch positioniert, erhöht sich im Falleeines Unfalls das Verletzungsrisiko, da die Person unter dem Gurt hindurchrutschen kann.
HTB226
Verkürzen
Korrekt
Zu hoch
Page 39 of 240

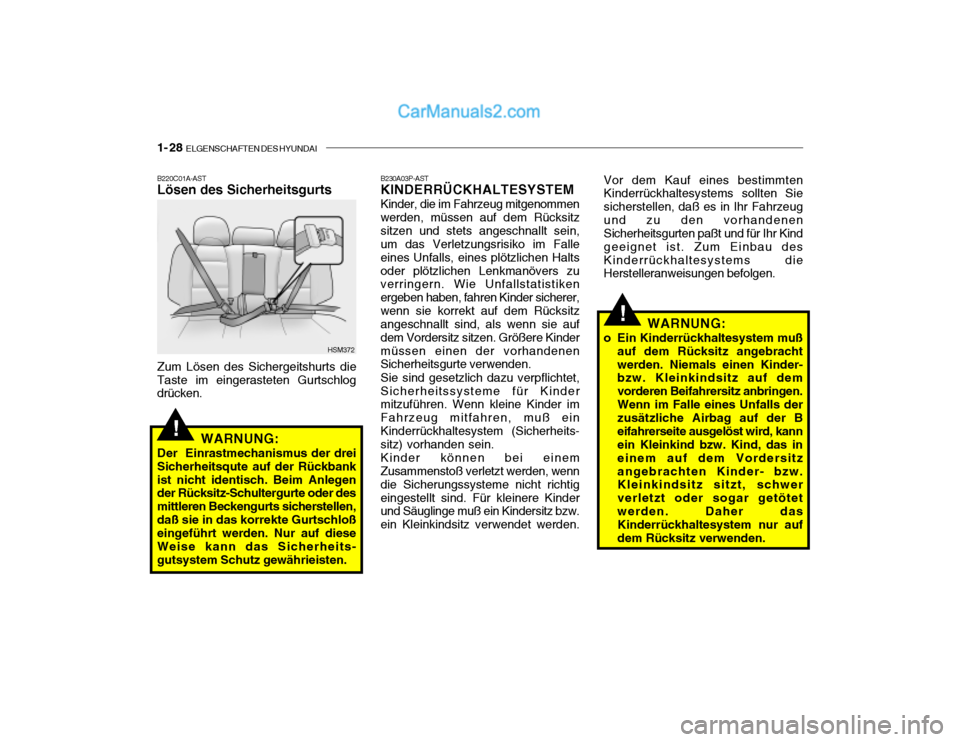

1- 28 ELGENSCHAFTEN DES HYUNDAI
!WARNUNG:
o Ein Kinderrückhaltesystem muß auf dem Rücksitz angebracht werden. Niemals einen Kinder- bzw. Kleinkindsitz auf dem vorderen Beifahrersitz anbringen.Wenn im Falle eines Unfalls derzusätzliche Airbag auf der Beifahrerseite ausgelöst wird, kann ein Kleinkind bzw. Kind, das in einem auf dem Vordersitzangebrachten Kinder- bzw. Kleinkindsitz sitzt, schwer verletzt oder sogar getötetwerden. Daher das Kinderrückhaltesystem nur auf dem Rücksitz verwenden.
!
B220C01A-AST Lösen des Sicherheitsgurts Zum Lösen des Sichergeitshurts die
Taste im eingerasteten Gurtschlog drücken.
WARNUNG:
Der Einrastmechanismus der drei
Sicherheitsqute auf der Rückbank ist nicht identisch. Beim Anlegen der Rücksitz-Schultergurte oder des mittleren Beckengurts sicherstellen,daß sie in das korrekte Gurtschloß eingeführt werden. Nur auf diese Weise kann das Sicherheits-gutsystem Schutz gewährieisten. B230A03P-AST KINDERRÜCKHALTESYSTEM Kinder, die im Fahrzeug mitgenommen werden, müssen auf dem Rücksitzsitzen und stets angeschnallt sein, um das Verletzungsrisiko im Falle eines Unfalls, eines plötzlichen Haltsoder plötzlichen Lenkmanövers zu verringern. Wie Unfallstatistiken ergeben haben, fahren Kinder sicherer,wenn sie korrekt auf dem Rücksitz angeschnallt sind, als wenn sie auf dem Vordersitz sitzen. Größere Kindermüssen einen der vorhandenen Sicherheitsgurte verwenden. Sie sind gesetzlich dazu verpflichtet, Sicherheitssysteme für Kinder mitzuführen. Wenn kleine Kinder im Fahrzeug mitfahren, muß einKinderrückhaltesystem (Sicherheits- sitz) vorhanden sein. Kinder können bei einem Zusammenstoß verletzt werden, wenn die Sicherungssysteme nicht richtigeingestellt sind. Für kleinere Kinder und Säuglinge muß ein Kindersitz bzw. ein Kleinkindsitz verwendet werden.
HSM372
Vor dem Kauf eines bestimmten Kinderrückhaltesystems sollten Sie sicherstellen, daß es in Ihr Fahrzeugund zu den vorhandenen Sicherheitsgurten paßt und für Ihr Kind geeignet ist. Zum Einbau desKinderrückhaltesystems die Herstelleranweisungen befolgen.
Page 40 of 240

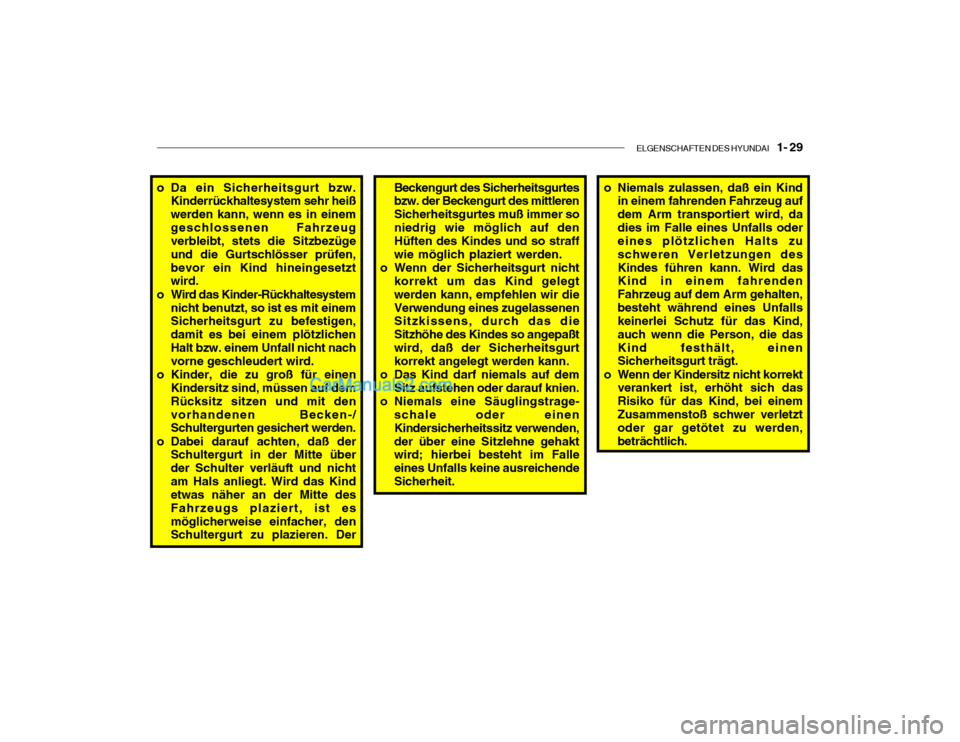

ELGENSCHAFTEN DES HYUNDAI 1- 29
o Da ein Sicherheitsgurt bzw.
Kinderrückhaltesystem sehr heiß werden kann, wenn es in einemgeschlossenen Fahrzeug verbleibt, stets die Sitzbezüge und die Gurtschlösser prüfen,bevor ein Kind hineingesetzt wird.
o Wird das Kinder-Rückhaltesystem nicht benutzt, so ist es mit einemSicherheitsgurt zu befestigen, damit es bei einem plötzlichenHalt bzw. einem Unfall nicht nach vorne geschleudert wird.
o Kinder, die zu groß für einen Kindersitz sind, müssen auf dem Rücksitz sitzen und mit denvorhandenen Becken-/ Schultergurten gesichert werden.
o Dabei darauf achten, daß der Schultergurt in der Mitte über der Schulter verläuft und nichtam Hals anliegt. Wird das Kind etwas näher an der Mitte des Fahrzeugs plaziert, ist esmöglicherweise einfacher, den Schultergurt zu plazieren. Der Beckengurt des Sicherheitsgurtesbzw. der Beckengurt des mittleren Sicherheitsgurtes muß immer soniedrig wie möglich auf den Hüften des Kindes und so straff wie möglich plaziert werden.
o Wenn der Sicherheitsgurt nicht korrekt um das Kind gelegtwerden kann, empfehlen wir dieVerwendung eines zugelassenen Sitzkissens, durch das die Sitzhöhe des Kindes so angepaßtwird, daß der Sicherheitsgurt korrekt angelegt werden kann.
o Das Kind darf niemals auf dem Sitz aufstehen oder darauf knien.
o Niemals eine Säuglingstrage- schale oder einen Kindersicherheitssitz verwenden,der über eine Sitzlehne gehakt wird; hierbei besteht im Falle eines Unfalls keine ausreichendeSicherheit. o Niemals zulassen, daß ein Kind
in einem fahrenden Fahrzeug aufdem Arm transportiert wird, dadies im Falle eines Unfalls oder eines plötzlichen Halts zu schweren Verletzungen desKindes führen kann. Wird das Kind in einem fahrenden Fahrzeug auf dem Arm gehalten,besteht während eines Unfalls keinerlei Schutz für das Kind, auch wenn die Person, die dasKind festhält, einen Sicherheitsgurt trägt.
o Wenn der Kindersitz nicht korrekt verankert ist, erhöht sich das Risiko für das Kind, bei einemZusammenstoß schwer verletzt oder gar getötet zu werden, beträchtlich.
