1- 30 ELGENSCHAFTEN DES HYUNDAI

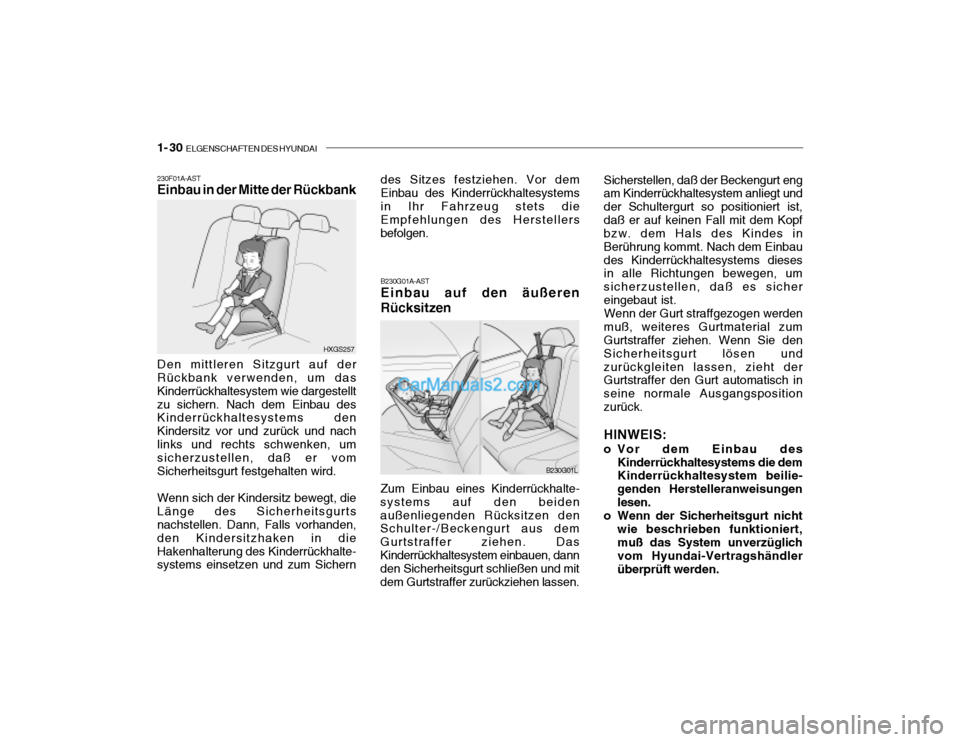

230F01A-AST Einbau in der Mitte der Rückbank Den mittleren Sitzgurt auf der Rückbank verwenden, um das Kinderrückhaltesystem wie dargestelltzu sichern. Nach dem Einbau des Kinderrückhaltesystems den Kindersitz vor und zurück und nachlinks und rechts schwenken, um sicherzustellen, daß er vom Sicherheitsgurt festgehalten wird. Wenn sich der Kindersitz bewegt, die Länge des Sicherheitsgurts nachstellen. Dann, Falls vorhanden, den Kindersitzhaken in dieHakenhalterung des Kinderrückhalte- systems einsetzen und zum Sichern des Sitzes festziehen. Vor dem Einbau des Kinderrückhaltesystems in Ihr Fahrzeug stets die Empfehlungen des Herstellersbefolgen. B230G01A-AST Einbau auf den äußeren Rücksitzen Zum Einbau eines Kinderrückhalte-
systems auf den beiden außenliegenden Rücksitzen den Schulter-/Beckengurt aus dem Gurtstraffer ziehen. DasKinderrückhaltesystem einbauen, dann den Sicherheitsgurt schließen und mit dem Gurtstraffer zurückziehen lassen.
HXGS257
B230G01LSicherstellen, daß der Beckengurt eng am Kinderrückhaltesystem anliegt und der Schultergurt so positioniert ist,daß er auf keinen Fall mit dem Kopf bzw. dem Hals des Kindes in Berührung kommt. Nach dem Einbaudes Kinderrückhaltesystems dieses in alle Richtungen bewegen, um sicherzustellen, daß es sichereingebaut ist.
Wenn der Gurt straffgezogen werden
muß, weiteres Gurtmaterial zum Gurtstraffer ziehen. Wenn Sie den Sicherheitsgurt lösen undzurückgleiten lassen, zieht der Gurtstraffer den Gurt automatisch in seine normale Ausgangspositionzurück. HINWEIS:
o Vor dem Einbau des Kinderrückhaltesystems die dem Kinderrückhaltesystem beilie- genden Herstelleranweisungenlesen.
o Wenn der Sicherheitsgurt nicht
wie beschrieben funktioniert, muß das System unverzüglich vom Hyundai-Vertragshändlerüberprüft werden.

ELGENSCHAFTEN DES HYUNDAI 1- 31
HSM386
!

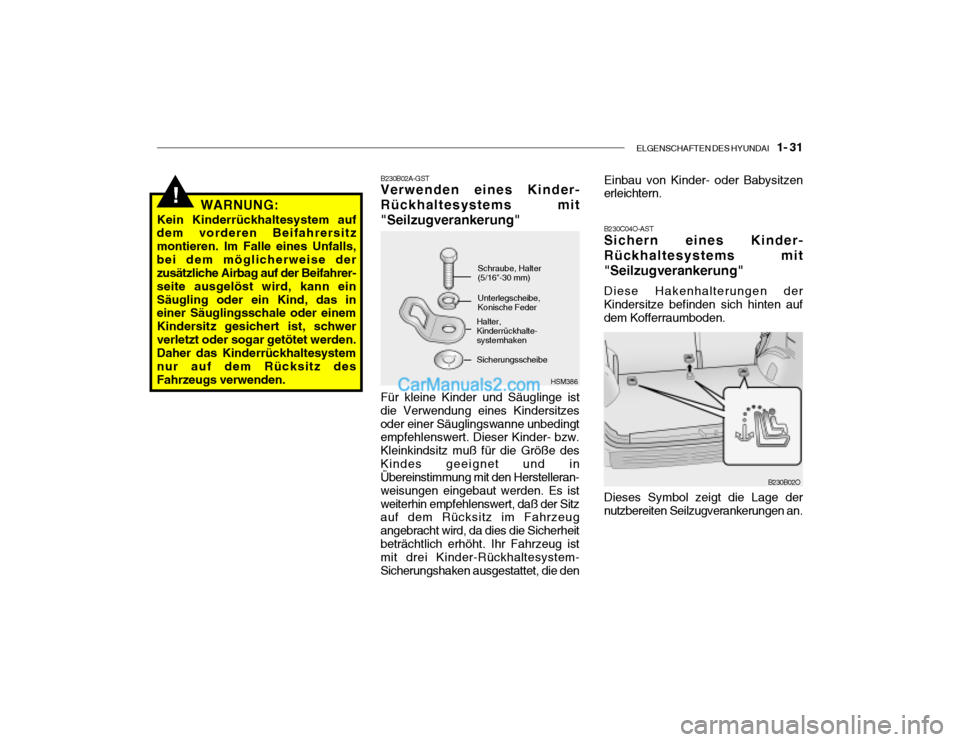

B230B02A-GST Verwenden eines Kinder- Rückhaltesystems mit"Seilzugverankerung"
Schraube, Halter (5/16"-30 mm) Unterlegscheibe, Konische Feder
Halter, Kinderrückhalte- systemhaken
Für kleine Kinder und Säuglinge ist
die Verwendung eines Kindersitzes oder einer Säuglingswanne unbedingt empfehlenswert. Dieser Kinder- bzw. Kleinkindsitz muß für die Größe desKindes geeignet und in Übereinstimmung mit den Herstelleran- weisungen eingebaut werden. Es istweiterhin empfehlenswert, daß der Sitz auf dem Rücksitz im Fahrzeug angebracht wird, da dies die Sicherheitbeträchtlich erhöht. Ihr Fahrzeug ist mit drei Kinder-Rückhaltesystem- Sicherungshaken ausgestattet, die den B230C04O-AST Sichern eines Kinder- Rückhaltesystems mit"Seilzugverankerung" Diese Hakenhalterungen der Kindersitze befinden sich hinten aufdem Kofferraumboden.
WARNUNG:
Kein Kinderrückhaltesystem auf
dem vorderen Beifahrersitzmontieren. Im Falle eines Unfalls,bei dem möglicherweise der zusätzliche Airbag auf der Beifahrer- seite ausgelöst wird, kann einSäugling oder ein Kind, das in einer Säuglingsschale oder einem Kindersitz gesichert ist, schwerverletzt oder sogar getötet werden. Daher das Kinderrückhaltesystem nur auf dem Rücksitz desFahrzeugs verwenden.
Dieses Symbol zeigt die Lage dernutzbereiten Seilzugverankerungen an.
B230B02O
Einbau von Kinder- oder Babysitzen erleichtern.
Sicherungsscheibe

1- 32 ELGENSCHAFTEN DES HYUNDAI
!
B230B01O-1Fahrzeugvorderseite
Seilzughaken
Laadvloerbodem achterin
Hakenhalter des kindersitzes

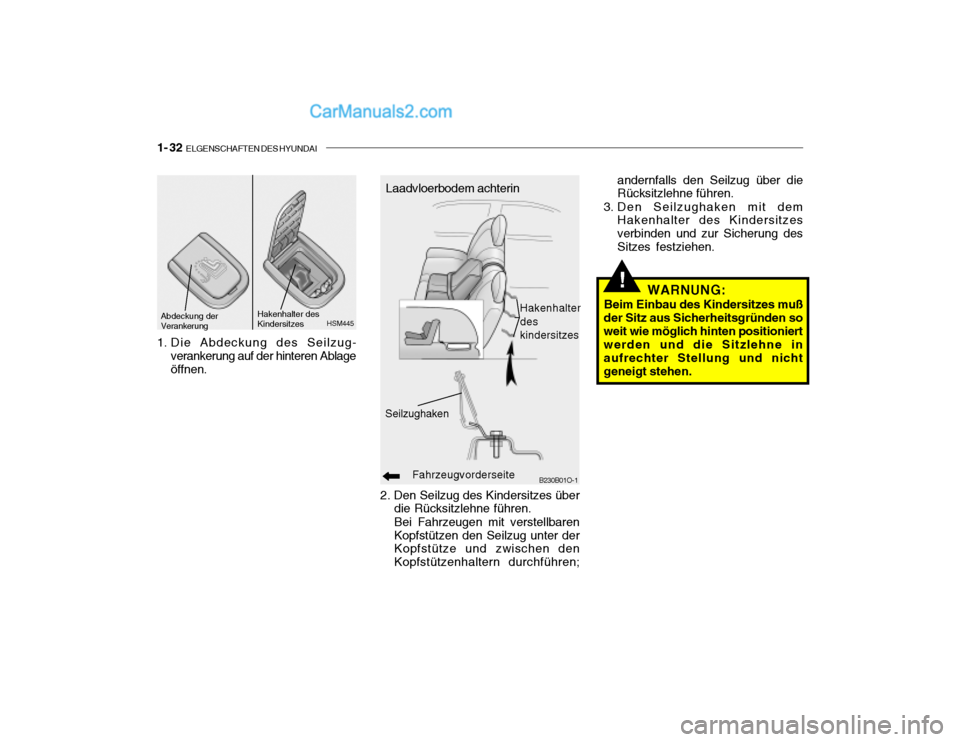

1. Die Abdeckung des Seilzug-verankerung auf der hinteren Ablage öffnen.
2. Den Seilzug des Kindersitzes überdie Rücksitzlehne führen. Bei Fahrzeugen mit verstellbaren Kopfstützen den Seilzug unter der Kopfstütze und zwischen den Kopfstützenhaltern durchführen;
HSM445
Abdeckung der Verankerung
Hakenhalter des Kindersitzes andernfalls den Seilzug über die Rücksitzlehne führen.
3. Den Seilzughaken mit dem Hakenhalter des Kindersitzes verbinden und zur Sicherung desSitzes festziehen.
WARNUNG:
Beim Einbau des Kindersitzes muß
der Sitz aus Sicherheitsgründen soweit wie möglich hinten positioniert werden und die Sitzlehne in aufrechter Stellung und nichtgeneigt stehen.

ELGENSCHAFTEN DES HYUNDAI 1- 33

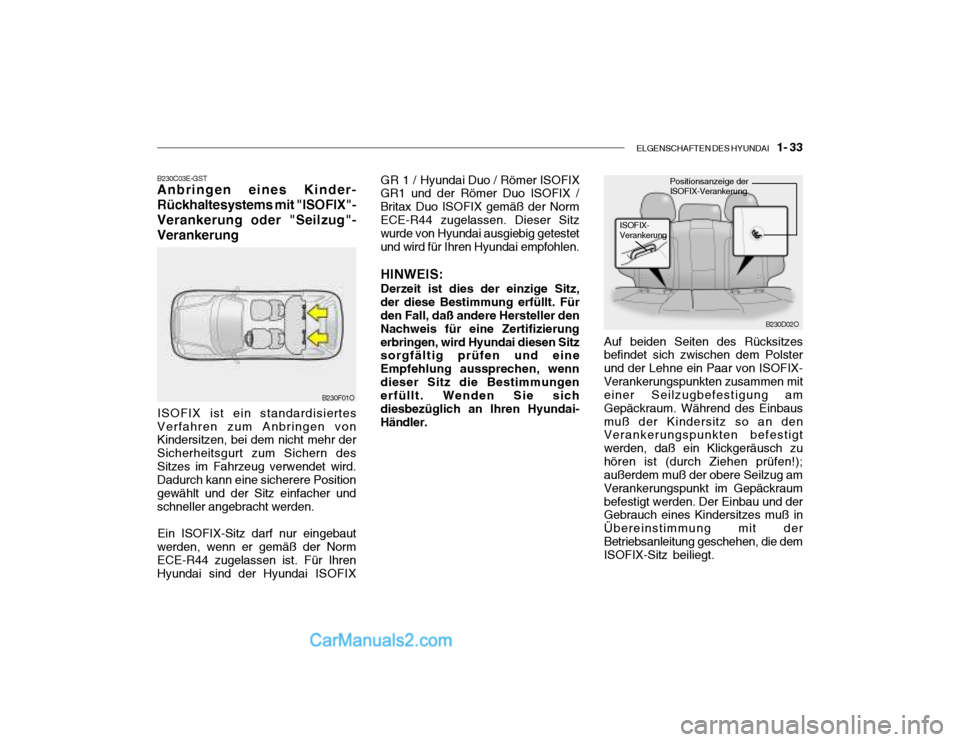

B230C03E-GST Anbringen eines Kinder- Rückhaltesystems mit "ISOFIX"-Verankerung oder "Seilzug"-Verankerung
ISOFIX ist ein standardisiertes
Verfahren zum Anbringen von Kindersitzen, bei dem nicht mehr der Sicherheitsgurt zum Sichern desSitzes im Fahrzeug verwendet wird. Dadurch kann eine sicherere Position gewählt und der Sitz einfacher undschneller angebracht werden.
Ein ISOFIX-Sitz darf nur eingebaut
werden, wenn er gemäß der NormECE-R44 zugelassen ist. Für IhrenHyundai sind der Hyundai ISOFIX
B230F01OGR 1 / Hyundai Duo / Römer ISOFIX GR1 und der Römer Duo ISOFIX / Britax Duo ISOFIX gemäß der NormECE-R44 zugelassen. Dieser Sitz wurde von Hyundai ausgiebig getestet und wird für Ihren Hyundai empfohlen. HINWEIS:
Derzeit ist dies der einzige Sitz,
der diese Bestimmung erfüllt. Für den Fall, daß andere Hersteller den Nachweis für eine Zertifizierungerbringen, wird Hyundai diesen Sitz sorgfältig prüfen und eine Empfehlung aussprechen, wenndieser Sitz die Bestimmungen erfüllt. Wenden Sie sich diesbezüglich an Ihren Hyundai-Händler. Auf beiden Seiten des Rücksitzes befindet sich zwischen dem Polster und der Lehne ein Paar von ISOFIX-Verankerungspunkten zusammen mit einer Seilzugbefestigung am Gepäckraum. Während des Einbausmuß der Kindersitz so an den Verankerungspunkten befestigt werden, daß ein Klickgeräusch zuhören ist (durch Ziehen prüfen!); außerdem muß der obere Seilzug am Verankerungspunkt im Gepäckraumbefestigt werden. Der Einbau und der Gebrauch eines Kindersitzes muß in Übereinstimmung mit derBetriebsanleitung geschehen, die dem ISOFIX-Sitz beiliegt.
B230D02O
ISOFIX- Verankerung
Positionsanzeige der ISOFIX-Verankerung

1- 34 ELGENSCHAFTEN DES HYUNDAI
sie können brechen und so schwerste Verletzungen, möglicherweise mit Todesfolge, verursachen.
o Niemals mehr als einen Kindersitz an einem Seilzug odereinem unteren Verankerungspunkt befestigen. Die unerwartete höhere Belastung kann zumBruch der Verankerungspunkte oder Seilzuganker führen und so schwerste Verletzungen,möglicherweise mit Todesfolge, verursachen.
o Die ISOFIX- oder ISOFIX- kompatiblen Kindersitze nur an den dafür vorgesehenen,dargestellten Stellen befestigen.
o Die vom Hersteller des Kindersitzes bereitgestelltenEinbau- und Bedienungsvor- schriften sind stets zu befolgen.
!
Sichern des Kindersitzes WARNUNG:

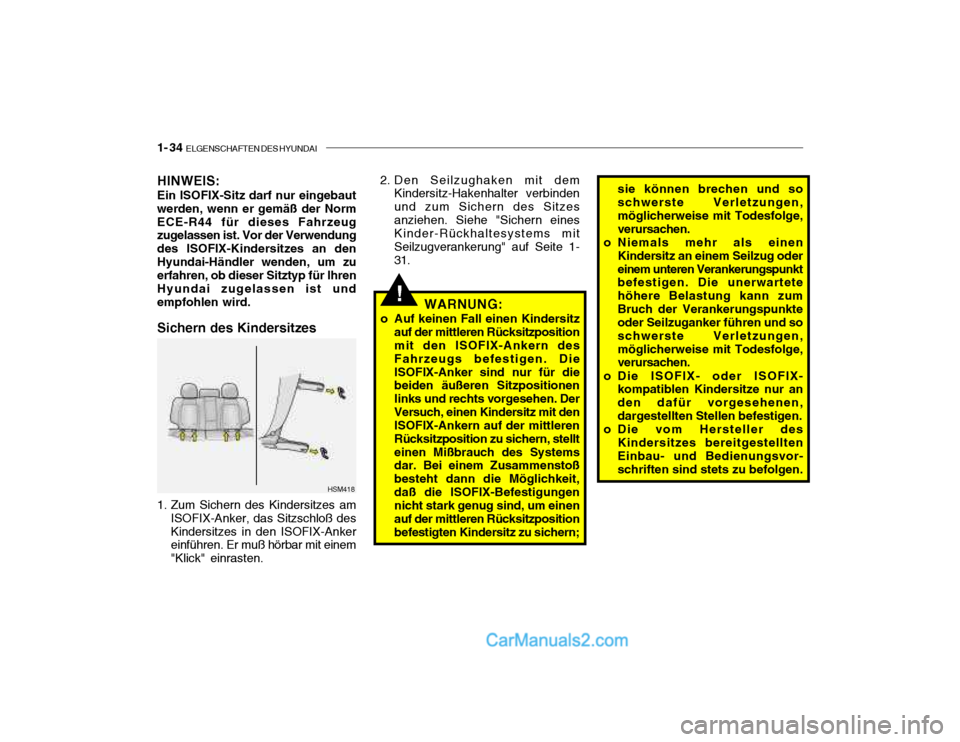

o Auf keinen Fall einen Kindersitz auf der mittleren Rücksitzposition mit den ISOFIX-Ankern des Fahrzeugs befestigen. DieISOFIX-Anker sind nur für die beiden äußeren Sitzpositionen links und rechts vorgesehen. DerVersuch, einen Kindersitz mit den ISOFIX-Ankern auf der mittleren Rücksitzposition zu sichern, stellteinen Mißbrauch des Systems dar. Bei einem Zusammenstoß besteht dann die Möglichkeit,daß die ISOFIX-Befestigungen nicht stark genug sind, um einen auf der mittleren Rücksitzpositionbefestigten Kindersitz zu sichern;
2. Den Seilzughaken mit dem
Kindersitz-Hakenhalter verbindenund zum Sichern des Sitzesanziehen. Siehe "Sichern eines Kinder-Rückhaltesystems mit Seilzugverankerung" auf Seite 1-31.
HSM418
HINWEIS: Ein ISOFIX-Sitz darf nur eingebaut werden, wenn er gemäß der NormECE-R44 für dieses Fahrzeug zugelassen ist. Vor der Verwendung des ISOFIX-Kindersitzes an denHyundai-Händler wenden, um zu erfahren, ob dieser Sitztyp für Ihren Hyundai zugelassen ist undempfohlen wird.
1. Zum Sichern des Kindersitzes am
ISOFIX-Anker, das Sitzschloß des Kindersitzes in den ISOFIX-Anker einführen. Er muß hörbar mit einem "Klick" einrasten.

ELGENSCHAFTEN DES HYUNDAI 1- 35

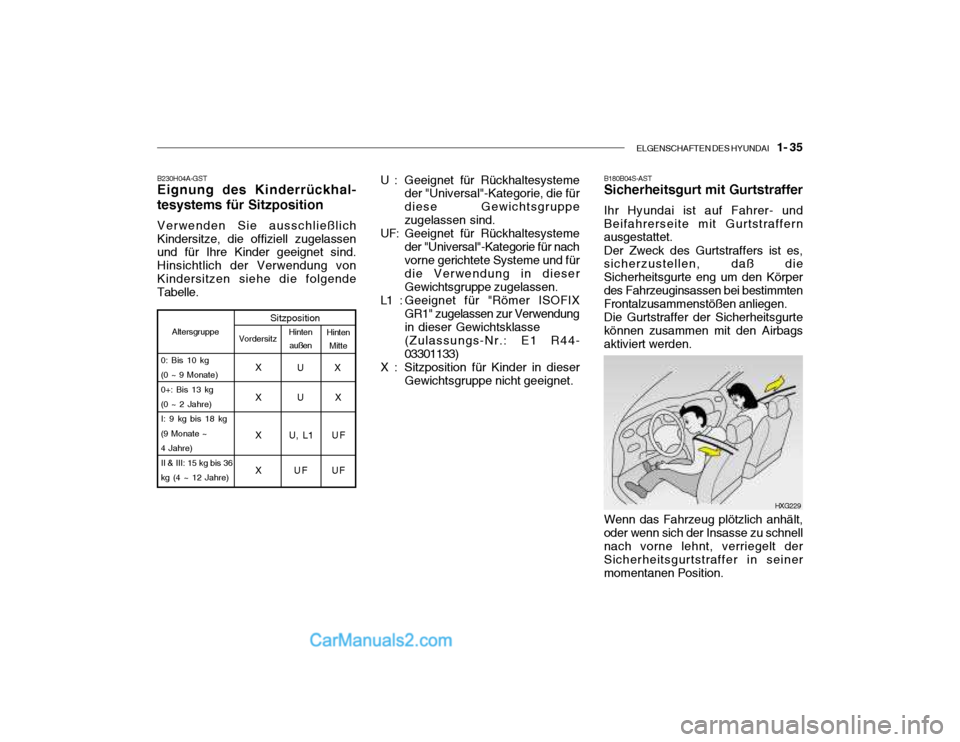

B230H04A-GST Eignung des Kinderrückhal- tesystems für Sitzposition Verwenden Sie ausschließlich Kindersitze, die offiziell zugelassen und für Ihre Kinder geeignet sind. Hinsichtlich der Verwendung vonKindersitzen siehe die folgende Tabelle.
HintenMitte
Altersgruppe Sitzposition
UX
XUX
X U, L1 U F XU FUF
Hinten
außen
Vordersitz
0: Bis 10 kg (0 ~ 9 Monate)0+: Bis 13 kg (0 ~ 2 Jahre) I: 9 kg bis 18 kg(9 Monate ~4 Jahre)II & III: 15 kg bis 36 kg (4 ~ 12 Jahre) X
U : Geeignet für Rückhaltesysteme
der "Universal"-Kategorie, die für diese Gewichtsgruppezugelassen sind.
UF: Geeignet für Rückhaltesysteme
der "Universal"-Kategorie für nach vorne gerichtete Systeme und für die Verwendung in dieserGewichtsgruppe zugelassen.
L1 : Geeignet für "Römer ISOFIX
GR1" zugelassen zur Verwendungin dieser Gewichtsklasse(Zulassungs-Nr.: E1 R44-03301133)
X : Sitzposition für Kinder in dieser Gewichtsgruppe nicht geeignet. B180B04S-AST Sicherheitsgurt mit Gurtstraffer Ihr Hyundai ist auf Fahrer- und Beifahrerseite mit Gurtstraffern ausgestattet. Der Zweck des Gurtstraffers ist es, sicherzustellen, daß die Sicherheitsgurte eng um den Körperdes Fahrzeuginsassen bei bestimmten Frontalzusammenstößen anliegen. Die Gurtstraffer der Sicherheitsgurte können zusammen mit den Airbags aktiviert werden.
HXG229
Wenn das Fahrzeug plötzlich anhält, oder wenn sich der Insasse zu schnellnach vorne lehnt, verriegelt der Sicherheitsgurtstraffer in seiner momentanen Position.

1- 36 ELGENSCHAFTEN DES HYUNDAI
o Wenn die Vorspanner aktiviert
werden, ist möglicherweise ein lautes Geräusch zu hören undein feiner Staub zu sehen, der wie Rauch aussieht. Dies sind normale Betriebsbedingungenund nicht gefährlich.
o Obwohl er harmlos ist, kann der feine Staub zu Hautirritationen führen und sollte nicht über längere Zeiträume eingeatmetwerden. Daher die Hände und das Gesicht sorgfältig waschen, nachdem Sie in einen Unfallverwickelt waren, bei dem die Vorspanner aktiviert wurden.
!

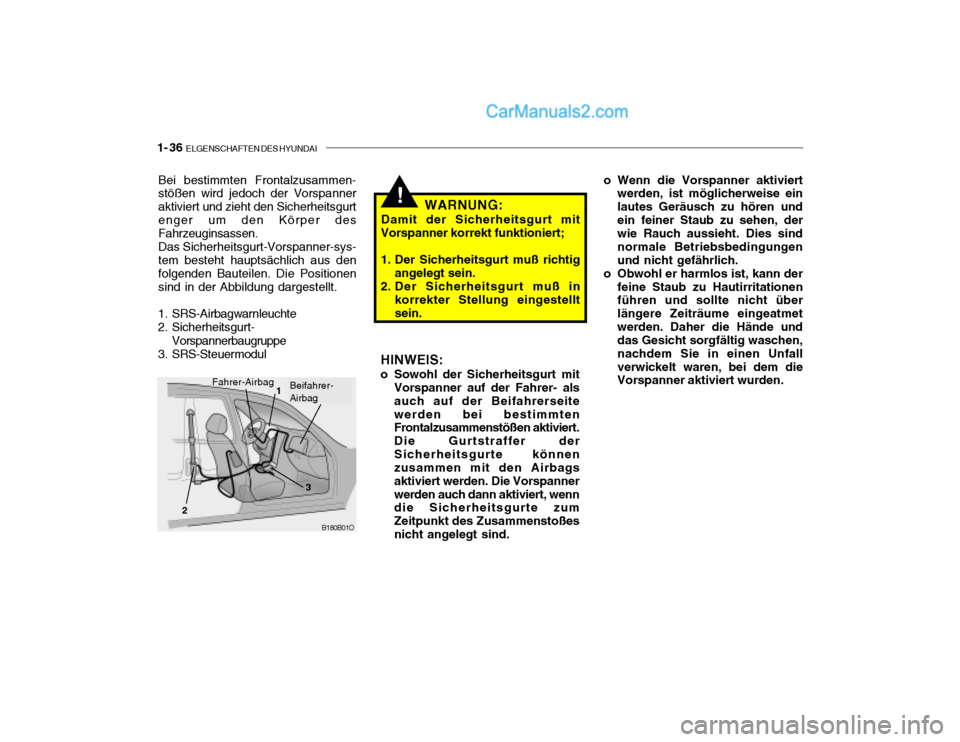

Bei bestimmten Frontalzusammen- stößen wird jedoch der Vorspanner aktiviert und zieht den Sicherheitsgurtenger um den Körper des Fahrzeuginsassen. Das Sicherheitsgurt-Vorspanner-sys- tem besteht hauptsächlich aus den folgenden Bauteilen. Die Positionensind in der Abbildung dargestellt.
1. SRS-Airbagwarnleuchte
2. Sicherheitsgurt- Vorspannerbaugruppe
3. SRS-Steuermodul
B180B01O
Fahrer-Airbag1
2 3Beifahrer- Airbag WARNUNG:
Damit der Sicherheitsgurt mit
Vorspanner korrekt funktioniert;
1. Der Sicherheitsgurt muß richtig angelegt sein.
2. Der Sicherheitsgurt muß in korrekter Stellung eingestellt sein.
HINWEIS:
o Sowohl der Sicherheitsgurt mit Vorspanner auf der Fahrer- als auch auf der Beifahrerseitewerden bei bestimmten Frontalzusammenstößen aktiviert. Die Gurtstraffer derSicherheitsgurte können zusammen mit den Airbags aktiviert werden. Die Vorspannerwerden auch dann aktiviert, wenn die Sicherheitsgurte zum Zeitpunkt des Zusammenstoßesnicht angelegt sind.

ELGENSCHAFTEN DES HYUNDAI 1- 37
!WARNUNG:

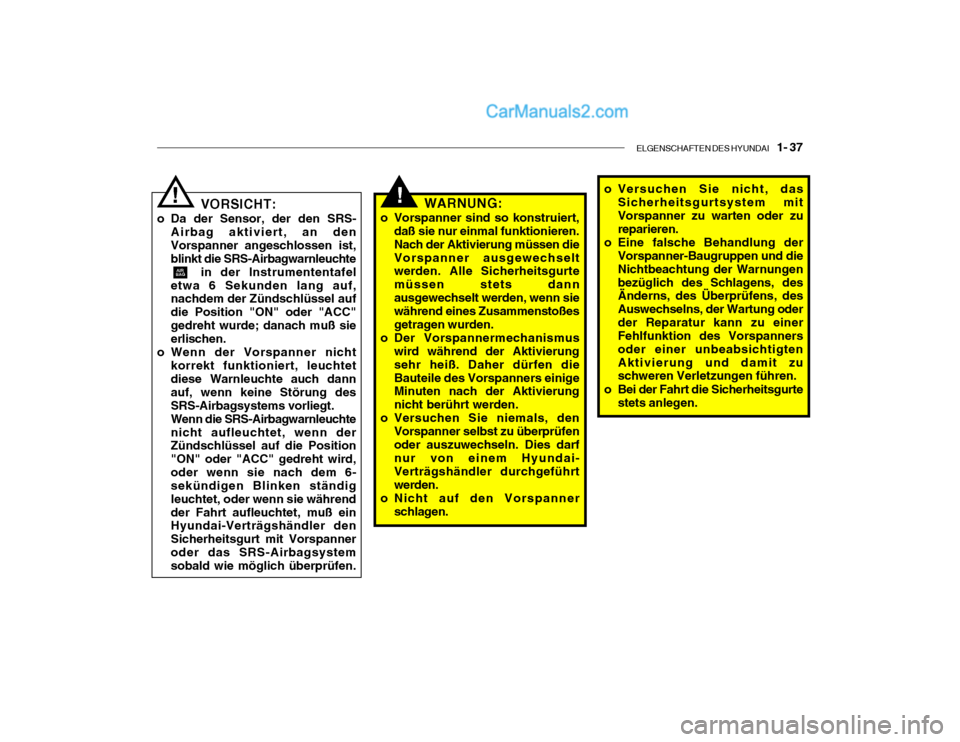

o Vorspanner sind so konstruiert, daß sie nur einmal funktionieren. Nach der Aktivierung müssen dieVorspanner ausgewechselt werden. Alle Sicherheitsgurte müssen stets dannausgewechselt werden, wenn sie während eines Zusammenstoßes getragen wurden.
o Der Vorspannermechanismus wird während der Aktivierungsehr heiß. Daher dürfen dieBauteile des Vorspanners einige Minuten nach der Aktivierung nicht berührt werden.
o Versuchen Sie niemals, den
Vorspanner selbst zu überprüfenoder auszuwechseln. Dies darf nur von einem Hyundai- Verträgshändler durchgeführtwerden.
o Nicht auf den Vorspanner
schlagen.
VORSICHT:
o Da der Sensor, der den SRS- Airbag aktiviert, an denVorspanner angeschlossen ist,blinkt die SRS-Airbagwarnleuchte
in der Instrumententafel
etwa 6 Sekunden lang auf, nachdem der Zündschlüssel auf die Position "ON" oder "ACC"gedreht wurde; danach muß sie erlischen.
o Wenn der Vorspanner nicht korrekt funktioniert, leuchtetdiese Warnleuchte auch dann auf, wenn keine Störung desSRS-Airbagsystems vorliegt.Wenn die SRS-Airbagwarnleuchtenicht aufleuchtet, wenn der Zündschlüssel auf die Position "ON" oder "ACC" gedreht wird,oder wenn sie nach dem 6- sekündigen Blinken ständig leuchtet, oder wenn sie währendder Fahrt aufleuchtet, muß ein Hyundai-Verträgshändler den Sicherheitsgurt mit Vorspanneroder das SRS-Airbagsystem sobald wie möglich überprüfen.!o Versuchen Sie nicht, das
Sicherheitsgurtsystem mit Vorspanner zu warten oder zu reparieren.
o Eine falsche Behandlung der Vorspanner-Baugruppen und die Nichtbeachtung der Warnungenbezüglich des Schlagens, des Änderns, des Überprüfens, des Auswechselns, der Wartung oderder Reparatur kann zu einer Fehlfunktion des Vorspanners oder einer unbeabsichtigtenAktivierung und damit zu schweren Verletzungen führen.
o Bei der Fahrt die Sicherheitsgurte stets anlegen.

1- 38 ELGENSCHAFTEN DES HYUNDAI
!WARNUNG:
o Wie der Name bereits sagt, ist das SRS für den Einsatz mit und als Ergänzung zu den 3-Punkt- Gurtsystemen auf der Fahrer- und Beifahrerseite ausgelegt und nichtals Ersatz dafür gedacht. Die Sicherheitsgurte sind daher bei jeder Fahrt stets anzulegen.Darüber hinaus werden die Airbags nur ausgelöst, wenn es unter bestimmten Bedingungenzu einem Frontalzusammenstoß einer bestimmten Stärke kommt, durch den die Fahrzeug-insassenwahrscheinlich erheblich verletzt würden.
o Das SRS löst die Airbags nur aus, wenn der Zusammenstoß ausreichend stark und derAufprallwinkel kleiner als 30° von der Längsachse des Fahrzeugs ist, bei einem Aufprall von derSeite, von hinten oder bei Überschlagen des Fahrzeugs werden die Airbags nichtausgelöst.
B240A01O
B240A03F-GST ZUSÄTZLICHES RÜCKHALTESYSTEM (SRS)

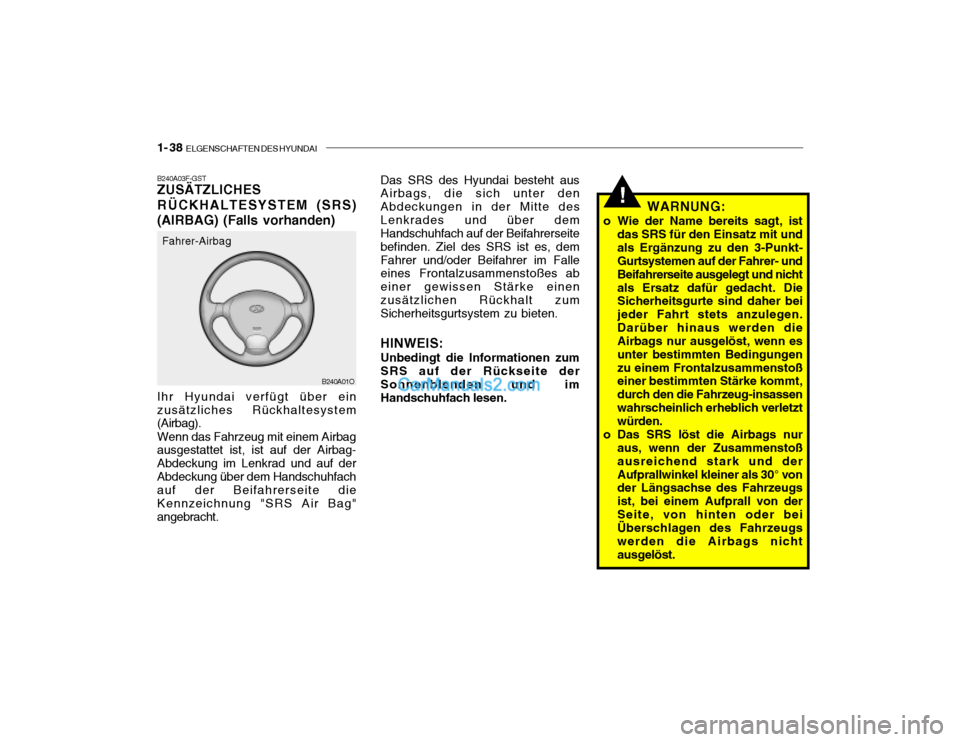

(AIRBAG) (Falls vorhanden) Ihr Hyundai verfügt über ein zusätzliches Rückhaltesystem (Airbag). Wenn das Fahrzeug mit einem Airbag ausgestattet ist, ist auf der Airbag- Abdeckung im Lenkrad und auf derAbdeckung über dem Handschuhfach auf der Beifahrerseite die Kennzeichnung "SRS Air Bag"angebracht. Das SRS des Hyundai besteht aus Airbags, die sich unter den Abdeckungen in der Mitte desLenkrades und über dem Handschuhfach auf der Beifahrerseite befinden. Ziel des SRS ist es, demFahrer und/oder Beifahrer im Falle eines Frontalzusammenstoßes ab einer gewissen Stärke einenzusätzlichen Rückhalt zum Sicherheitsgurtsystem zu bieten.
Fahrer-Airbag
HINWEIS:Unbedingt die Informationen zum SRS auf der Rückseite derSonnenblenden und im Handschuhfach lesen.

ELGENSCHAFTEN DES HYUNDAI 1- 39
B240D01O
o Die Front-Airbags sind nicht dafür ausgelegt, bei Seitenaufprall, Heckzusammenstößen oder Überschlag auszulösen. Darüber hinaus lösen die Airbags nichtbei Frontalzusammenstößen aus, die mit einer Geschwindigkeit unter dem Auslösungs-Schwellenwert stattfinden.
o Um maximalen Schutz bei allen Arten von Unfällen zu gewährleisten und das Risiko schwerer Verletzungen mitmöglicher Todesfolge zu verringern, müssen alle Fahrzeuginsassen und auch derFahrer stets ihren Sicherheitsgurt
Seitenaufprall
Heckzusammenstoß
anlegen. Dies gilt unabhängig davon, ob die jeweilige Sitzposition mit einem Airbagausgestattet ist oder nicht. Während der Fahrt nicht unnötig nah am Airbag sitzen oder aufden Airbag lehnen.
o Das Airbag-System muß im Falle eines Aufpralls sehr schnellgezündet werden, um optimalen Schutz bieten zu können. Sitzt der Fahrzeuginsasse falsch, weiler z.B. keinen Sicherheitsgurt umgelegt hat, kann er durch das plötzliche Aufblasen des Airbags verletzt werden.

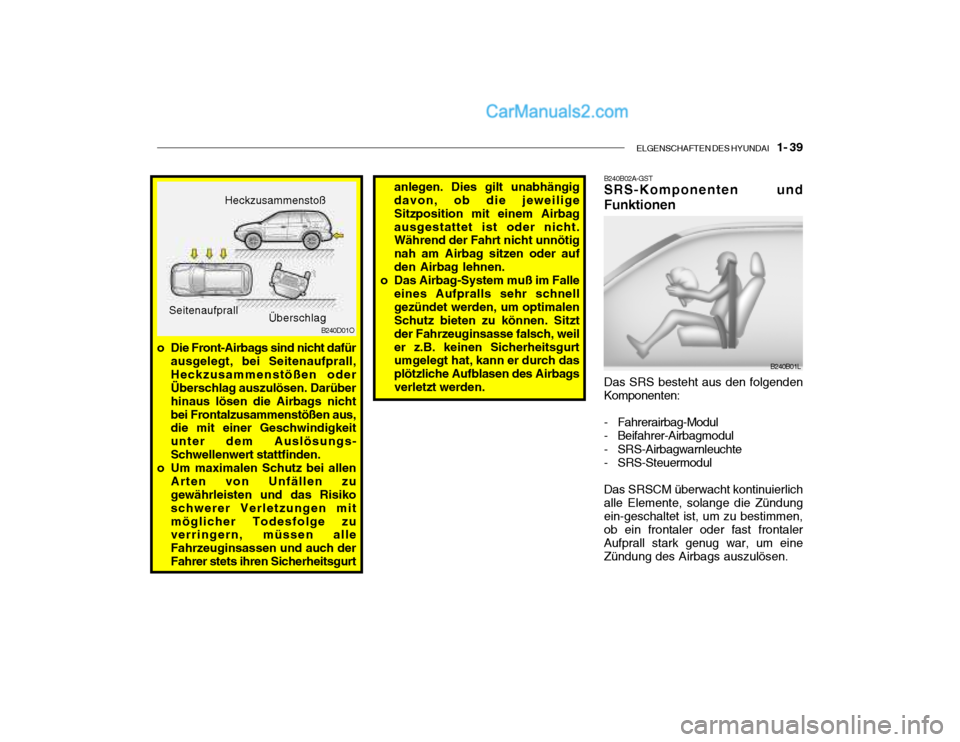

Überschlag B240B02A-GSTSRS-Komponenten und Funktionen Das SRS besteht aus den folgenden Komponenten:
- Fahrerairbag-Modul
- Beifahrer-Airbagmodul
- SRS-Airbagwarnleuchte
- SRS-Steuermodul Das SRSCM überwacht kontinuierlich alle Elemente, solange die Zündungein-geschaltet ist, um zu bestimmen, ob ein frontaler oder fast frontaler Aufprall stark genug war, um eineZündung des Airbags auszulösen.
