Hyundai Santa Fe 2003 Betriebsanleitung (in German)

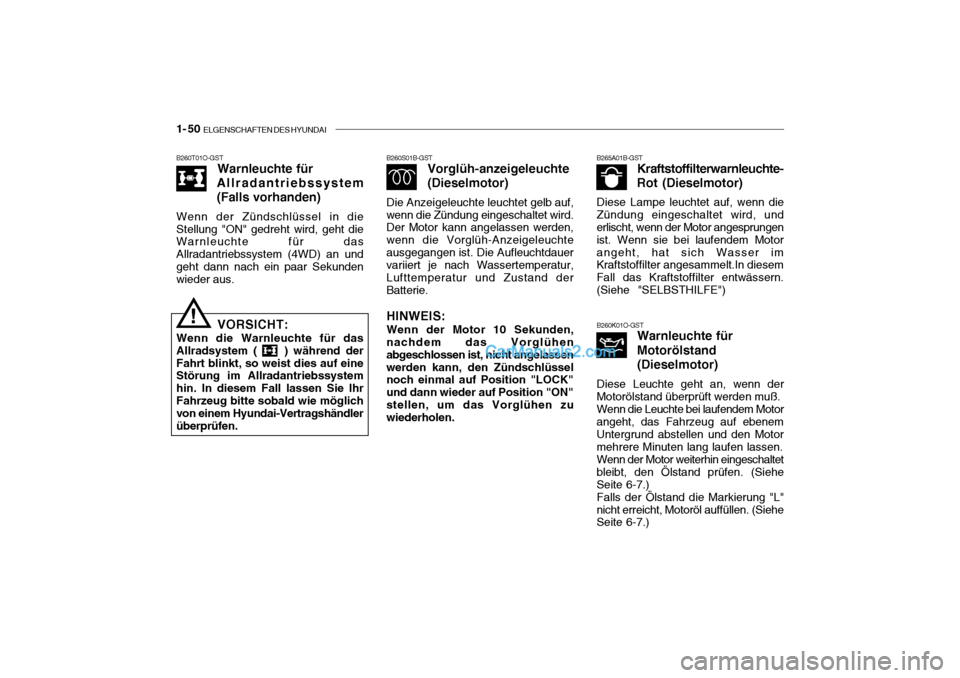

1- 50 ELGENSCHAFTEN DES HYUNDAI
B260T01O-GST
Warnleuchte für
Allradantriebssystem (Falls vorhanden)
Wenn der Zündschlüssel in die Stellung "ON" gedreht wird, geht die Warnleuchte für das Allradantriebssystem (4WD) an undgeht dann nach ein paar Sekunden wieder aus. B260S01B-GST
Vorglüh-anzeigeleuchte (Dieselmotor)
Die Anzeigeleuchte leuchtet gelb auf,
wenn die Zündung eingeschaltet wird. Der Motor kann angelassen werden, wenn die Vorglüh-Anzeigeleuchteausgegangen ist. Die Aufleuchtdauer variiert je nach Wassertemperatur, Lufttemperatur und Zustand derBatterie. HINWEIS:
Wenn der Motor 10 Sekunden,
nachdem das Vorglühen abgeschlossen ist, nicht angelassenwerden kann, den Zündschlüssel noch einmal auf Position "LOCK" und dann wieder auf Position "ON"stellen, um das Vorglühen zu wiederholen.B265A01B-GST Kraftstoffilterwarnleuchte-
Rot (Dieselmotor)
Diese Lampe leuchtet auf, wenn die
Zündung eingeschaltet wird, und erlischt, wenn der Motor angesprungen ist. Wenn sie bei laufendem Motorangeht, hat sich Wasser im Kraftstoffilter angesammelt.In diesem Fall das Kraftstoffilter entwässern.(Siehe "SELBSTHILFE")
B260K01O-GST Warnleuchte für Motorölstand(Dieselmotor)
Diese Leuchte geht an, wenn der
Motorölstand überprüft werden muß.
Wenn die Leuchte bei laufendem Motor
angeht, das Fahrzeug auf ebenem Untergrund abstellen und den Motormehrere Minuten lang laufen lassen.
Wenn der Motor weiterhin eingeschaltet
bleibt, den Ölstand prüfen. (SieheSeite 6-7.)
Falls der Ölstand die Markierung "L"
nicht erreicht, Motoröl auffüllen. (Siehe Seite 6-7.)
VORSICHT:
Wenn die Warnleuchte für das Allradsystem ( ) während derFahrt blinkt, so weist dies auf eine Störung im Allradantriebssystem hin. In diesem Fall lassen Sie IhrFahrzeug bitte sobald wie möglich von einem Hyundai-Vertragshändler überprüfen.!

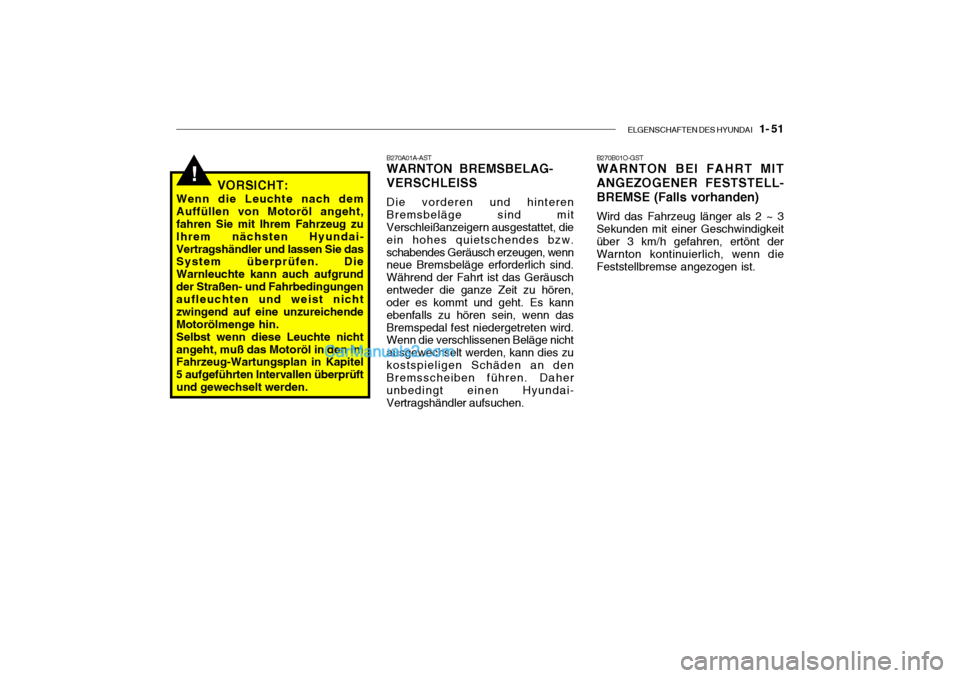

ELGENSCHAFTEN DES HYUNDAI 1- 51
!
B270B01O-GST WARNTON BEI FAHRT MIT ANGEZOGENER FESTSTELL-BREMSE (Falls vorhanden) Wird das Fahrzeug länger als 2 ~ 3 Sekunden mit einer Geschwindigkeitüber 3 km/h gefahren, ertönt der Warnton kontinuierlich, wenn die Feststellbremse angezogen ist.
B270A01A-AST WARNTON BREMSBELAG- VERSCHLEISS Die vorderen und hinteren Bremsbeläge sind mit Verschleißanzeigern ausgestattet, die ein hohes quietschendes bzw.schabendes Geräusch erzeugen, wenn neue Bremsbeläge erforderlich sind. Während der Fahrt ist das Geräuschentweder die ganze Zeit zu hören, oder es kommt und geht. Es kann ebenfalls zu hören sein, wenn dasBremspedal fest niedergetreten wird. Wenn die verschlissenen Beläge nicht ausgewechselt werden, kann dies zukostspieligen Schäden an den Bremsscheiben führen. Daher unbedingt einen Hyundai-Vertragshändler aufsuchen.
VORSICHT:
Wenn die Leuchte nach demAuffüllen von Motoröl angeht, fahren Sie mit Ihrem Fahrzeug zu Ihrem nächsten Hyundai-Vertragshändler und lassen Sie das System überprüfen. Die Warnleuchte kann auch aufgrundder Straßen- und Fahrbedingungen aufleuchten und weist nicht zwingend auf eine unzureichendeMotorölmenge hin.Selbst wenn diese Leuchte nichtangeht, muß das Motoröl in den im Fahrzeug-Wartungsplan in Kapitel 5 aufgeführten Intervallen überprüftund gewechselt werden.

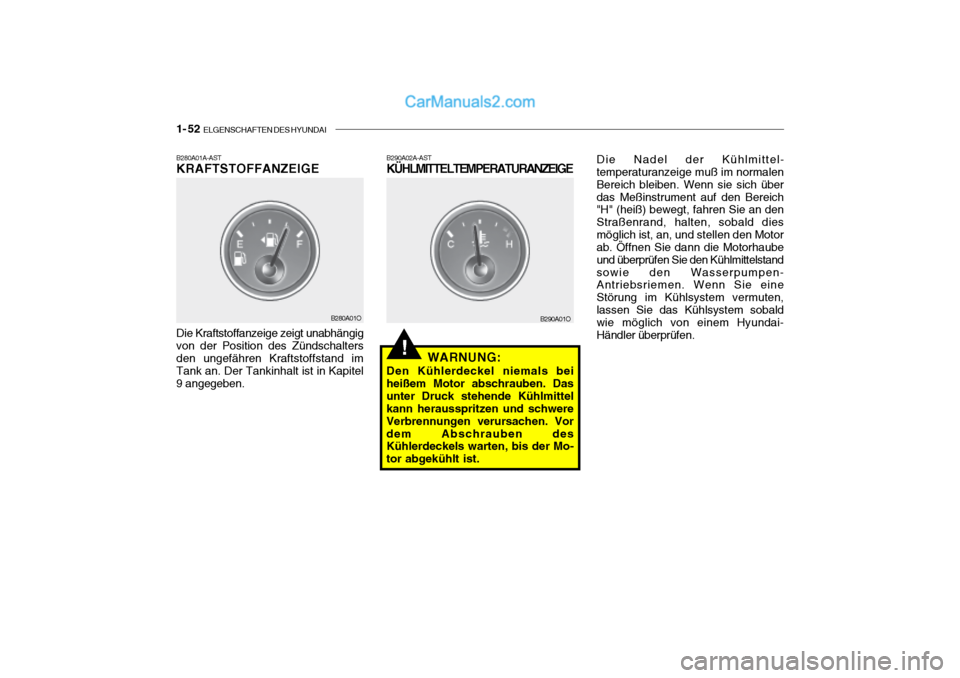

1- 52 ELGENSCHAFTEN DES HYUNDAI
!
B280A01A-AST KRAFTSTOFFANZEIGE Die Kraftstoffanzeige zeigt unabhängig von der Position des Zündschaltersden ungefähren Kraftstoffstand im Tank an. Der Tankinhalt ist in Kapitel 9 angegeben. B290A02A-AST KÜHLMITTELTEMPERATURANZEIGE
WARNUNG:
Den Kühlerdeckel niemals bei
heißem Motor abschrauben. Das unter Druck stehende Kühlmittel kann herausspritzen und schwere Verbrennungen verursachen. Vordem Abschrauben des Kühlerdeckels warten, bis der Mo- tor abgekühlt ist. Die Nadel der Kühlmittel-
temperaturanzeige muß im normalenBereich bleiben. Wenn sie sich überdas Meßinstrument auf den Bereich "H" (heiß) bewegt, fahren Sie an den Straßenrand, halten, sobald diesmöglich ist, an, und stellen den Motor ab. Öffnen Sie dann die Motorhaube und überprüfen Sie den Kühlmittelstandsowie den Wasserpumpen- Antriebsriemen. Wenn Sie eine Störung im Kühlsystem vermuten,lassen Sie das Kühlsystem sobald wie möglich von einem Hyundai- Händler überprüfen.
B280A01OB290A01O

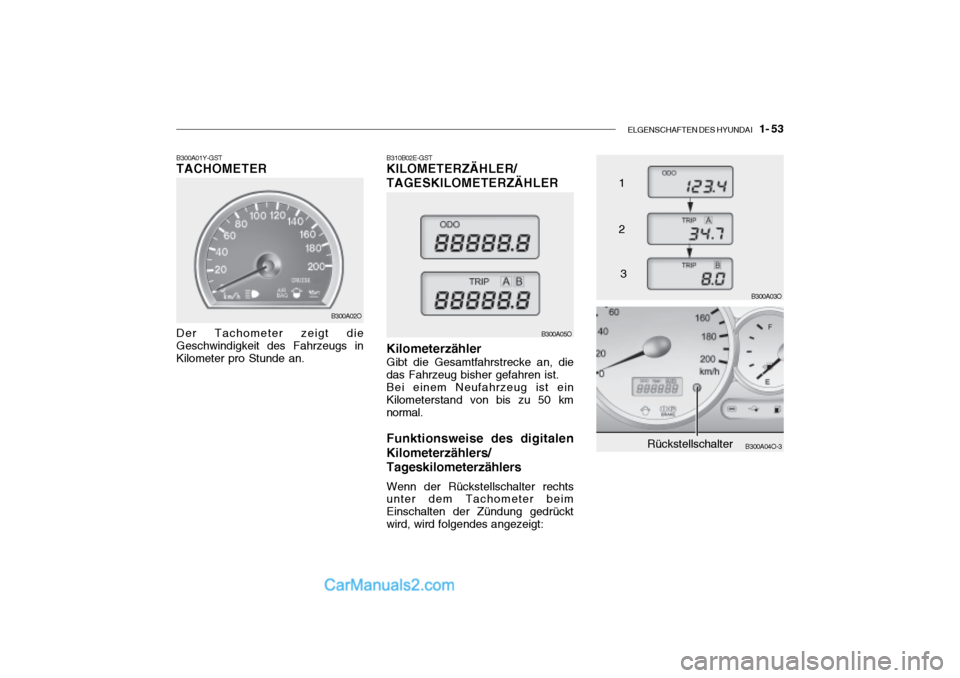

ELGENSCHAFTEN DES HYUNDAI 1- 53
B300A04O-3 B300A03ORückstellschalter
B310B02E-GST KILOMETERZÄHLER/ TAGESKILOMETERZÄHLER Kilometerzähler Gibt die Gesamtfahrstrecke an, die
das Fahrzeug bisher gefahren ist.
Bei einem Neufahrzeug ist ein
Kilometerstand von bis zu 50 km normal.
Funktionsweise des digitalen
Kilometerzählers/ Tageskilometerzählers Wenn der Rückstellschalter rechts
unter dem Tachometer beim Einschalten der Zündung gedrücktwird, wird folgendes angezeigt:
B300A05O 1 2
B300A01Y-GST TACHOMETER Der Tachometer zeigt die Geschwindigkeit des Fahrzeugs inKilometer pro Stunde an.
B300A02O
3

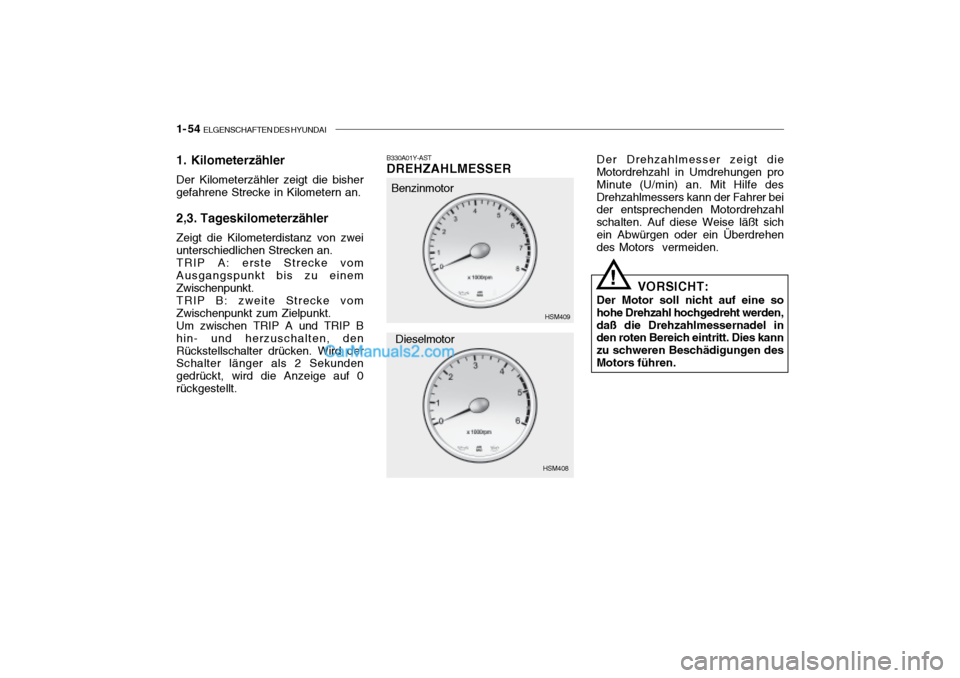

1- 54 ELGENSCHAFTEN DES HYUNDAI
1. Kilometerzähler Der Kilometerzähler zeigt die bisher gefahrene Strecke in Kilometern an. 2,3. Tageskilometerzähler Zeigt die Kilometerdistanz von zwei unterschiedlichen Strecken an.TRIP A: erste Strecke vomAusgangspunkt bis zu einemZwischenpunkt.TRIP B: zweite Strecke vomZwischenpunkt zum Zielpunkt.Um zwischen TRIP A und TRIP Bhin- und herzuschalten, denRückstellschalter drücken. Wird der Schalter länger als 2 Sekunden gedrückt, wird die Anzeige auf 0rückgestellt.B330A01Y-AST DREHZAHLMESSER Der Drehzahlmesser zeigt die
Motordrehzahl in Umdrehungen pro Minute (U/min) an. Mit Hilfe desDrehzahlmessers kann der Fahrer bei der entsprechenden Motordrehzahl schalten. Auf diese Weise läßt sichein Abwürgen oder ein Überdrehen des Motors vermeiden.
VORSICHT:
Der Motor soll nicht auf eine so
hohe Drehzahl hochgedreht werden, daß die Drehzahlmessernadel in den roten Bereich eintritt. Dies kann zu schweren Beschädigungen desMotors führen.
!
Benzinmotor
HSM409
HSM408
Dieselmotor

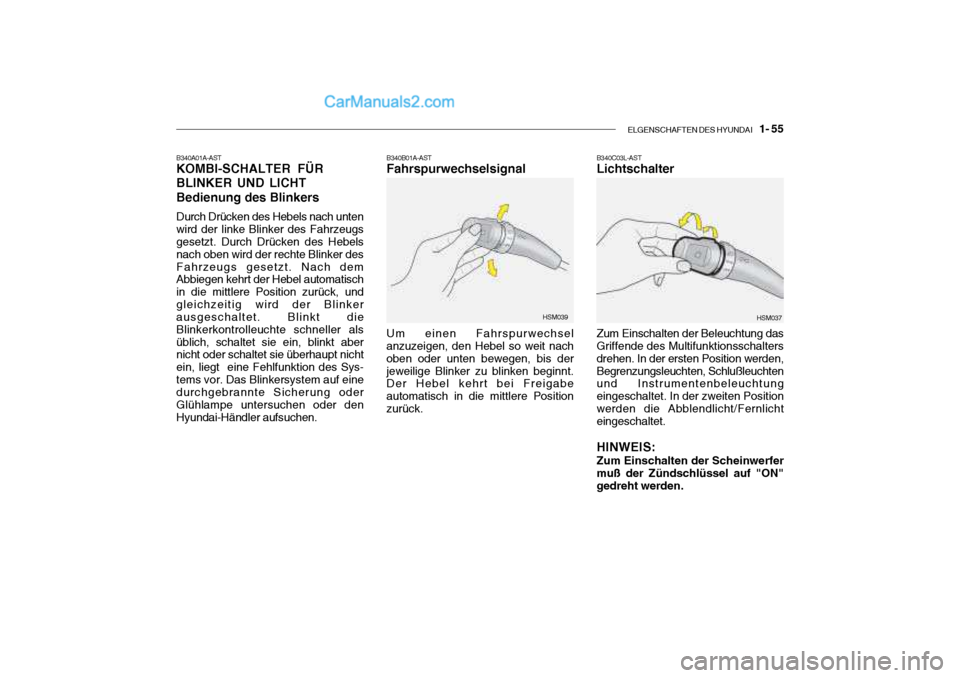

ELGENSCHAFTEN DES HYUNDAI 1- 55
B340A01A-AST KOMBI-SCHALTER FÜR BLINKER UND LICHTBedienung des Blinkers Durch Drücken des Hebels nach unten wird der linke Blinker des Fahrzeugs gesetzt. Durch Drücken des Hebels nach oben wird der rechte Blinker desFahrzeugs gesetzt. Nach dem Abbiegen kehrt der Hebel automatisch in die mittlere Position zurück, undgleichzeitig wird der Blinker ausgeschaltet. Blinkt die Blinkerkontrolleuchte schneller alsüblich, schaltet sie ein, blinkt aber nicht oder schaltet sie überhaupt nicht ein, liegt eine Fehlfunktion des Sys-tems vor. Das Blinkersystem auf eine durchgebrannte Sicherung oder Glühlampe untersuchen oder denHyundai-Händler aufsuchen.B340B01A-AST Fahrspurwechselsignal Um einen Fahrspurwechsel anzuzeigen, den Hebel so weit nach oben oder unten bewegen, bis derjeweilige Blinker zu blinken beginnt. Der Hebel kehrt bei Freigabe automatisch in die mittlere Positionzurück. HSM039B340C03L-AST Lichtschalter Zum Einschalten der Beleuchtung das Griffende des Multifunktionsschalters drehen. In der ersten Position werden,Begrenzungsleuchten, Schlußleuchten und Instrumentenbeleuchtung eingeschaltet. In der zweiten Positionwerden die Abblendlicht/Fernlicht eingeschaltet. HINWEIS: Zum Einschalten der Scheinwerfer muß der Zündschlüssel auf "ON"gedreht werden. HSM037

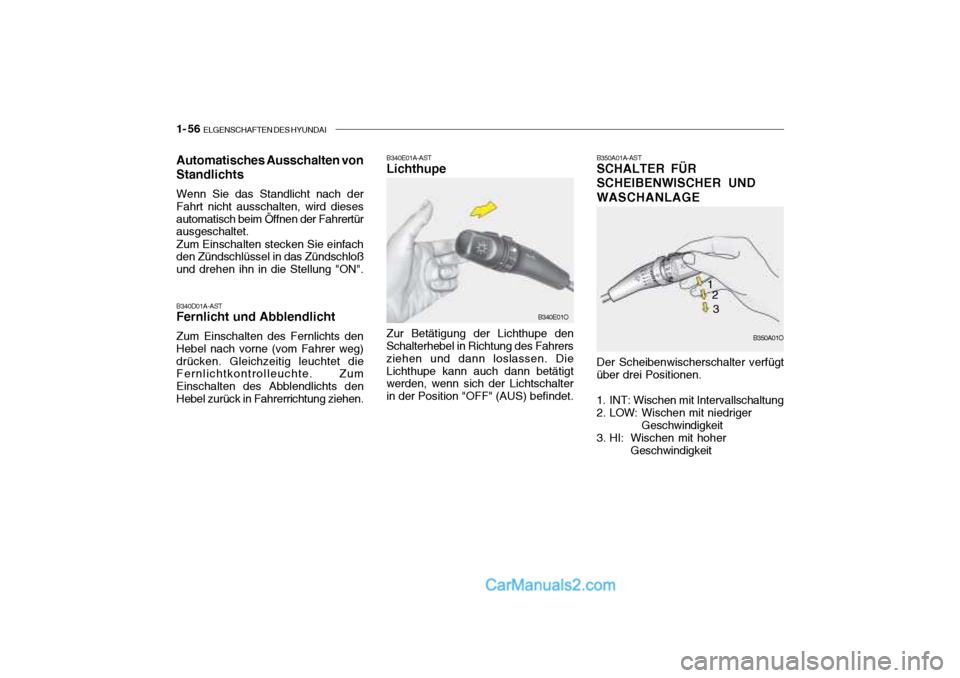

1- 56 ELGENSCHAFTEN DES HYUNDAI
B350A01A-AST SCHALTER FÃœR SCHEIBENWISCHER UNDWASCHANLAGE
Der Scheibenwischerschalter verfügt
über drei Positionen.
1. INT: Wischen mit Intervallschaltung
2. LOW: Wischen mit niedrigerGeschwindigkeit
3. HI: Wischen mit hoher Geschwindigkeit B350A01O
1
2
3B340E01A-AST Lichthupe Zur Betätigung der Lichthupe den
Schalterhebel in Richtung des Fahrers ziehen und dann loslassen. DieLichthupe kann auch dann betätigt werden, wenn sich der Lichtschalter in der Position "OFF" (AUS) befindet. B340E01O
B340D01A-AST Fernlicht und Abblendlicht Zum Einschalten des Fernlichts den Hebel nach vorne (vom Fahrer weg)drücken. Gleichzeitig leuchtet die Fernlichtkontrolleuchte. Zum Einschalten des Abblendlichts denHebel zurück in Fahrerrichtung ziehen.
Automatisches Ausschalten von Standlichts Wenn Sie das Standlicht nach der Fahrt nicht ausschalten, wird diesesautomatisch beim Öffnen der Fahrertür ausgeschaltet. Zum Einschalten stecken Sie einfach den Zündschlüssel in das Zündschloß und drehen ihn in die Stellung "ON".

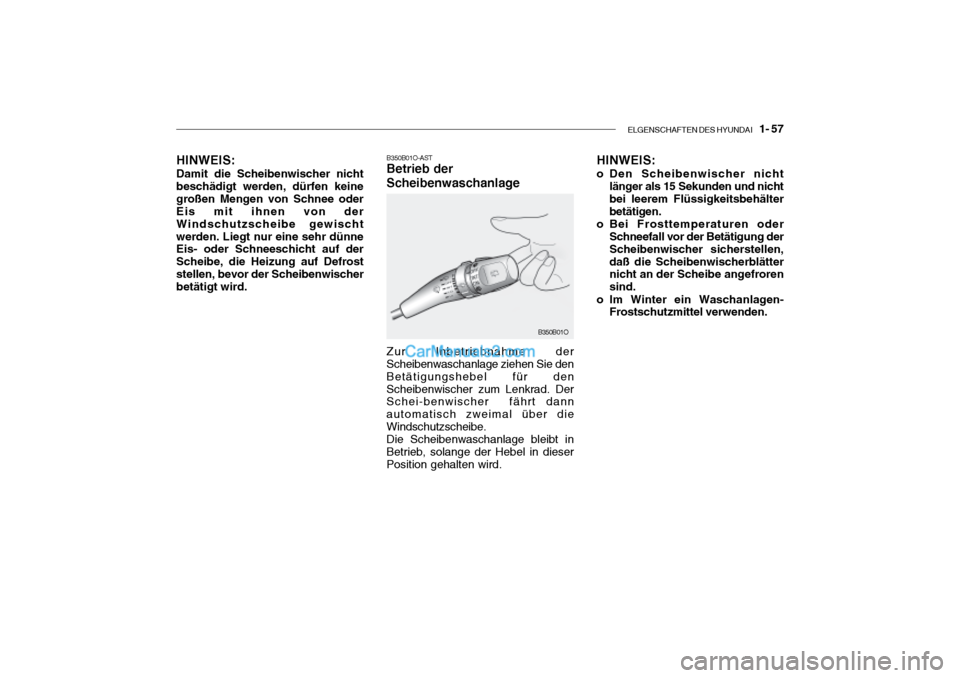

ELGENSCHAFTEN DES HYUNDAI 1- 57
HINWEIS:
Damit die Scheibenwischer nicht beschädigt werden, dürfen keinegroßen Mengen von Schnee oder Eis mit ihnen von der Windschutzscheibe gewischtwerden. Liegt nur eine sehr dünne Eis- oder Schneeschicht auf der Scheibe, die Heizung auf Defroststellen, bevor der Scheibenwischer betätigt wird.B350B01O-AST Betrieb der Scheibenwaschanlage Zur Inbetriebnahme der Scheibenwaschanlage ziehen Sie den Betätigungshebel für denScheibenwischer zum Lenkrad. Der Schei-benwischer fährt dann automatisch zweimal über dieWindschutzscheibe.Die Scheibenwaschanlage bleibt inBetrieb, solange der Hebel in dieserPosition gehalten wird. HINWEIS:
o Den Scheibenwischer nicht
länger als 15 Sekunden und nicht bei leerem Flüssigkeitsbehälter betätigen.
o Bei Frosttemperaturen oder Schneefall vor der Betätigung der Scheibenwischer sicherstellen,daß die Scheibenwischerblätter nicht an der Scheibe angefroren sind.
o Im Winter ein Waschanlagen- Frostschutzmittel verwenden.
B350B01O

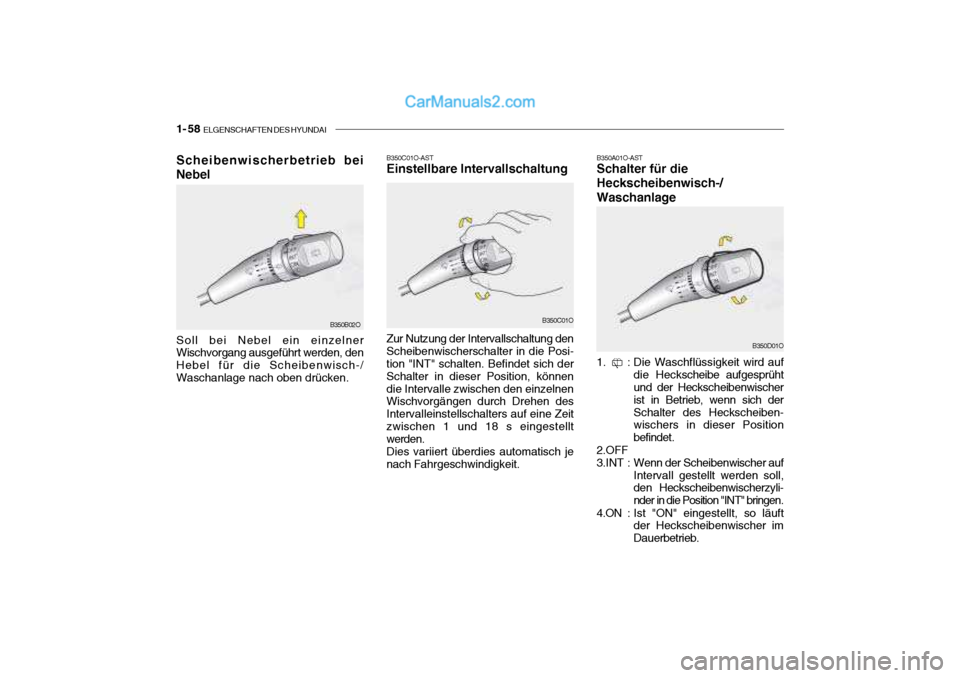

1- 58 ELGENSCHAFTEN DES HYUNDAI
B350C01O-AST Einstellbare Intervallschaltung B350A01O-ASTSchalter für die Heckscheibenwisch-/Waschanlage
Zur Nutzung der Intervallschaltung den Scheibenwischerschalter in die Posi- tion "INT" schalten. Befindet sich der Schalter in dieser Position, könnendie Intervalle zwischen den einzelnen Wischvorgängen durch Drehen des Intervalleinstellschalters auf eine Zeitzwischen 1 und 18 s eingestellt werden. Dies variiert überdies automatisch je nach Fahrgeschwindigkeit. 1. : Die Waschflüssigkeit wird auf
die Heck scheibe aufgesprüht
und der Heckscheibenwischer ist in Betrieb, wenn sich derSchalter des Heckscheiben- wischers in dieser Position befindet.
2.OFF
3.INT : Wenn der Scheibenwischer aufIntervall gestellt werden soll, den Heckscheibenwischerzyli- nder in die Position "INT" bringen.
4.ON : Ist "ON" eingestellt, so läuft der Heckscheibenwischer im Dauerbetrieb.
B350C01O
B350D01OB350B02O
Scheibenwischerbetrieb bei Nebel Soll bei Nebel ein einzelner Wischvorgang ausgeführt werden, den Hebel für die Scheibenwisch-/Waschanlage nach oben drücken.

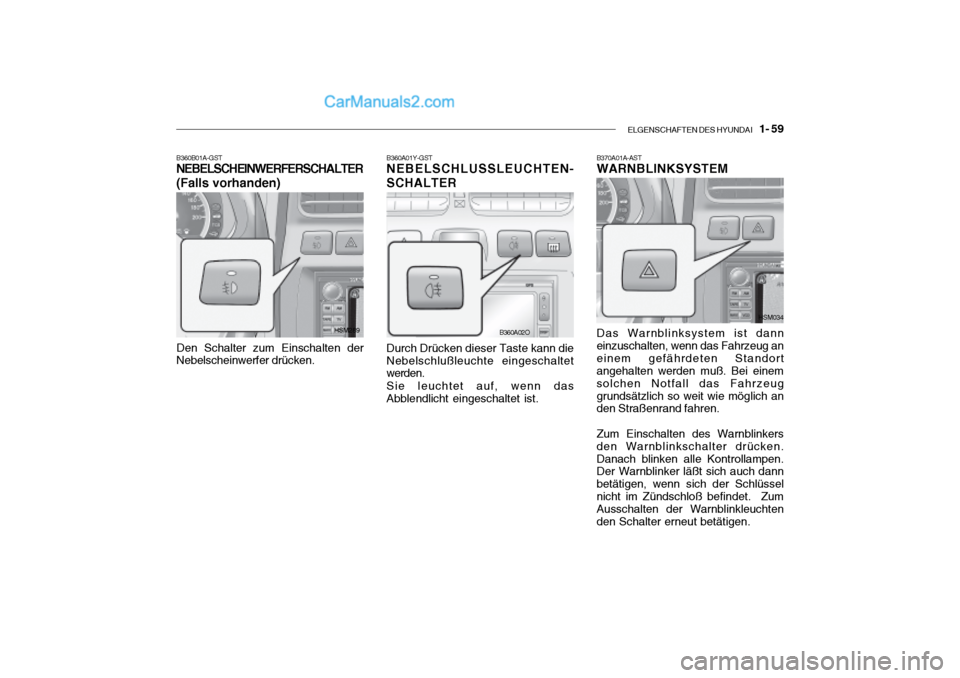

ELGENSCHAFTEN DES HYUNDAI 1- 59
B370A01A-AST WARNBLINKSYSTEM Das Warnblinksystem ist dann einzuschalten, wenn das Fahrzeug aneinem gefährdeten Standort angehalten werden muß. Bei einem solchen Notfall das Fahrzeuggrundsätzlich so weit wie möglich an den Straßenrand fahren. Zum Einschalten des Warnblinkers den Warnblinkschalter drücken.Danach blinken alle Kontrollampen. Der Warnblinker läßt sich auch dann betätigen, wenn sich der Schlüsselnicht im Zündschloß befindet. Zum Ausschalten der Warnblinkleuchten den Schalter erneut betätigen. HSM034B360A01Y-GST NEBELSCHLUSSLEUCHTEN- SCHALTER Durch Drücken dieser Taste kann die Nebelschlußleuchte eingeschaltet werden. Sie leuchtet auf, wenn das Abblendlicht eingeschaltet ist.
B360A02OB360B01A-GST NEBELSCHEINWERFERSCHALTER (Falls vorhanden)
Den Schalter zum Einschalten der
Nebelscheinwerfer drücken. HSM289
