1- 10 ELGENSCHAFTEN DES HYUNDAI
B040B01O
Verriegeln
Entriegeln
!

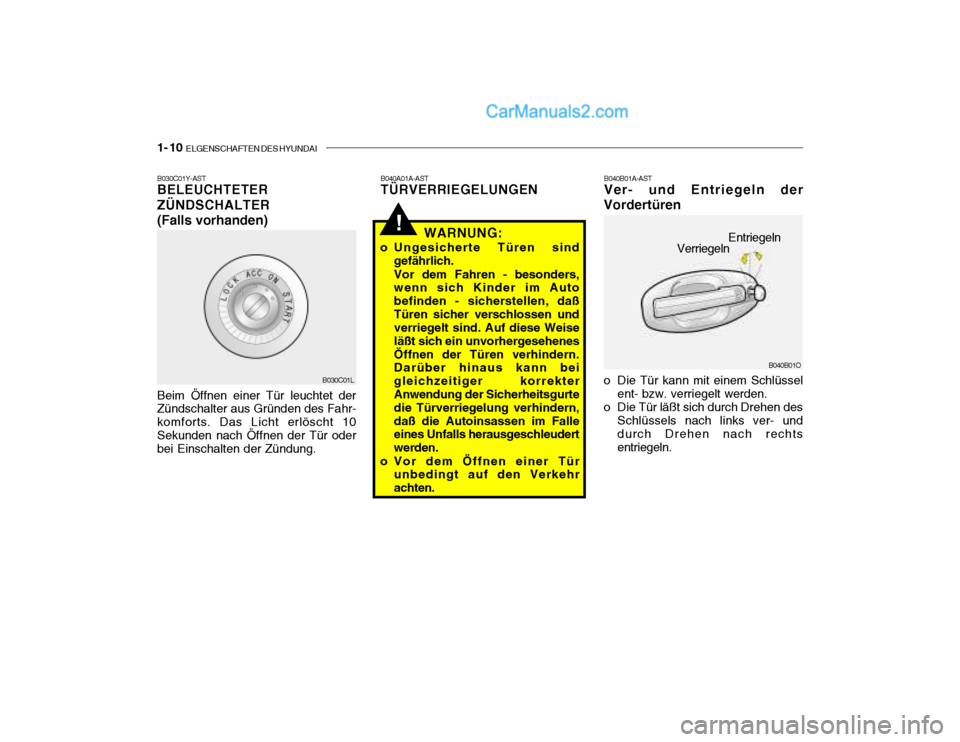

B030C01Y-AST BELEUCHTETER ZÜNDSCHALTER(Falls vorhanden) Beim Öffnen einer Tür leuchtet der Zündschalter aus Gründen des Fahr- komforts. Das Licht erlöscht 10Sekunden nach Öffnen der Tür oder bei Einschalten der Zündung. B040A01A-ASTTÜRVERRIEGELUNGEN
WARNUNG:
o Ungesicherte Türen sind gefährlich. Vor dem Fahren - besonders, wenn sich Kinder im Auto befinden - sicherstellen, daßTüren sicher verschlossen und verriegelt sind. Auf diese Weise läßt sich ein unvorhergesehenesÖffnen der Türen verhindern. Darüber hinaus kann bei gleichzeitiger korrekter Anwendung der Sicherheitsgurte die Türverriegelung verhindern,daß die Autoinsassen im Falle eines Unfalls herausgeschleudert werden.
o Vor dem Öffnen einer Tür unbedingt auf den Verkehrachten. B040B01A-AST Ver- und Entriegeln der
Vordertüren
o Die Tür kann mit einem Schlüssel ent- bzw. verriegelt werden.
o Die Tür läßt sich durch Drehen des Schlüssels nach links ver- und durch Drehen nach rechtsentriegeln.
B030C01L
Page 22 of 240
ELGENSCHAFTEN DES HYUNDAI 1- 11
HSM362
Verriegeln

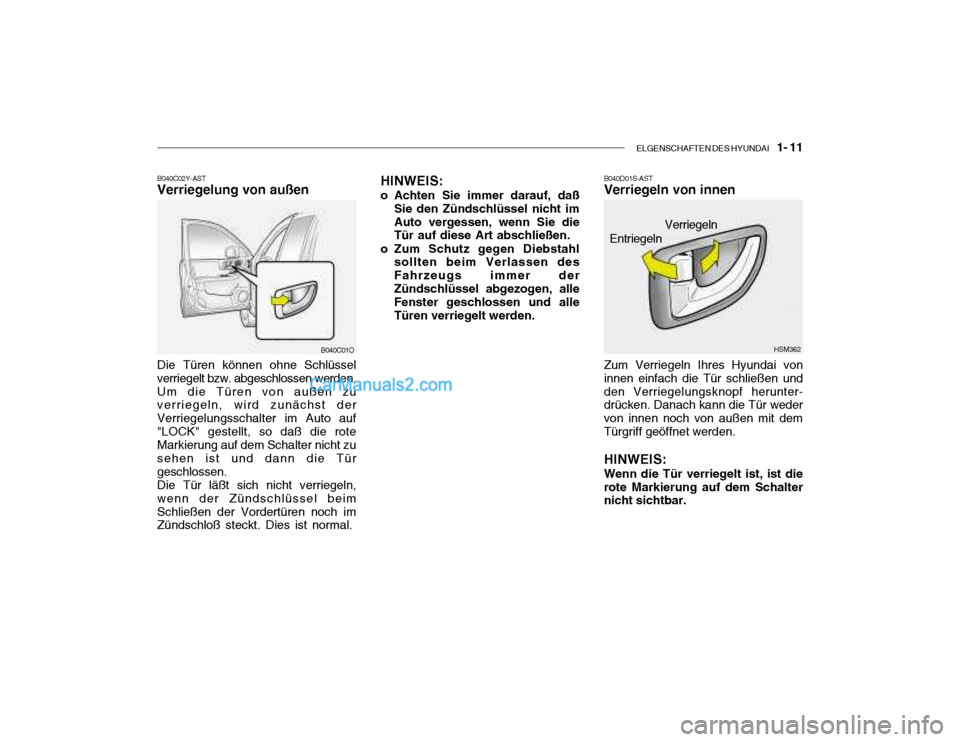

B040C02Y-AST Verriegelung von außen Die Türen können ohne Schlüssel verriegelt bzw. abgeschlossen werden.Um die Türen von außen zu verriegeln, wird zunächst der Verriegelungsschalter im Auto auf"LOCK" gestellt, so daß die rote Markierung auf dem Schalter nicht zu sehen ist und dann die Türgeschlossen.Die Tür läßt sich nicht verriegeln,wenn der Zündschlüssel beimSchließen der Vordertüren noch im Zündschloß steckt. Dies ist normal. HINWEIS:
o Achten Sie immer darauf, daß
Sie den Zündschlüssel nicht im Auto vergessen, wenn Sie die Tür auf diese Art abschließen.
o Zum Schutz gegen Diebstahl sollten beim Verlassen des Fahrzeugs immer derZündschlüssel abgezogen, alle Fenster geschlossen und alle Türen verriegelt werden. B040D01S-AST Verriegeln von innen Zum Verriegeln Ihres Hyundai von innen einfach die Tür schließen undden Verriegelungsknopf herunter- drücken. Danach kann die Tür weder von innen noch von außen mit demTürgriff geöffnet werden. HINWEIS: Wenn die Tür verriegelt ist, ist die rote Markierung auf dem Schalter nicht sichtbar.B040C01O
Entriegeln
Page 23 of 240
1- 12 ELGENSCHAFTEN DES HYUNDAI

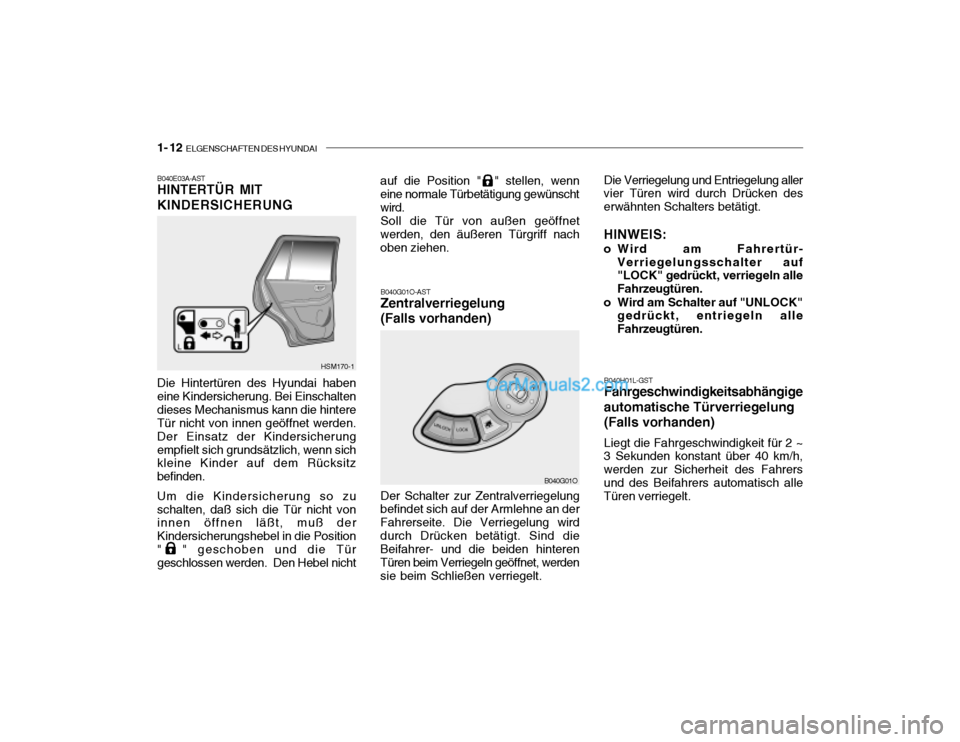

B040E03A-AST HINTERTÜR MIT KINDERSICHERUNG Die Hintertüren des Hyundai haben eine Kindersicherung. Bei Einschaltendieses Mechanismus kann die hintere Tür nicht von innen geöffnet werden. Der Einsatz der Kindersicherungempfielt sich grundsätzlich, wenn sich kleine Kinder auf dem Rücksitz befinden. Um die Kindersicherung so zu schalten, daß sich die Tür nicht von innen öffnen läßt, muß der Kindersicherungshebel in die Position" " geschoben und die Tür geschlossen werden. Den Hebel nicht B040G01O-AST Zentralverriegelung (Falls vorhanden) Der Schalter zur Zentralverriegelung
befindet sich auf der Armlehne an der Fahrerseite. Die Verriegelung wirddurch Drücken betätigt. Sind die Beifahrer- und die beiden hinteren Türen beim Verriegeln geöffnet, werdensie beim Schließen verriegelt. Die Verriegelung und Entriegelung aller
vier Türen wird durch Drücken deserwähnten Schalters betätigt. HINWEIS:
o Wird am Fahrertür-
Verriegelungsschalter auf "LOCK" gedrückt, verriegeln alle Fahrzeugtüren.
o Wird am Schalter auf "UNLOCK" gedrückt, entriegeln alleFahrzeugtüren.
B040H01L-GST Fahrgeschwindigkeitsabhängige
automatische Türverriegelung (Falls vorhanden) Liegt die Fahrgeschwindigkeit für 2 ~
3 Sekunden konstant über 40 km/h, werden zur Sicherheit des Fahrersund des Beifahrers automatisch alle Türen verriegelt.
HSM170-1
B040G01O
auf die Position " " stellen, wenn eine normale Türbetätigung gewünscht wird.
Soll die Tür von außen geöffnet
werden, den äußeren Türgriff nachoben ziehen.
Page 24 of 240
ELGENSCHAFTEN DES HYUNDAI 1- 13
B070B01O-AST Erste Stufe: Scharfmachen
Entriegeln
Das Fahrzeug parken und den Motor abstellen. Das System wird gemäß der folgenden Beschreibung scharfgemacht:
1) Den Zündschlüssel aus dem Zündschloß ziehen.
2) Sicherstellen, daß Motorhaube und
Heckklappe verriegelt sind.
3) Unter Verwendung des Senders die Türen verschließen.
Nach der Durchführung der obenbeschriebenen Schritte blinken die Blinker einmal auf, um anzuzeigen, daß das System scharfgemacht ist. HINWEIS:
1) Bleibt eine Tür, die Heckklappe
oder die Motorhaube geöffnet, wird das System nicht scharfgestellt.
2) Wenn dieser Fall eintritt, muß das System gemäß der obigen Beschrei-bung erneut scharfgemacht werden.
!
B070B01O
Verriegeln

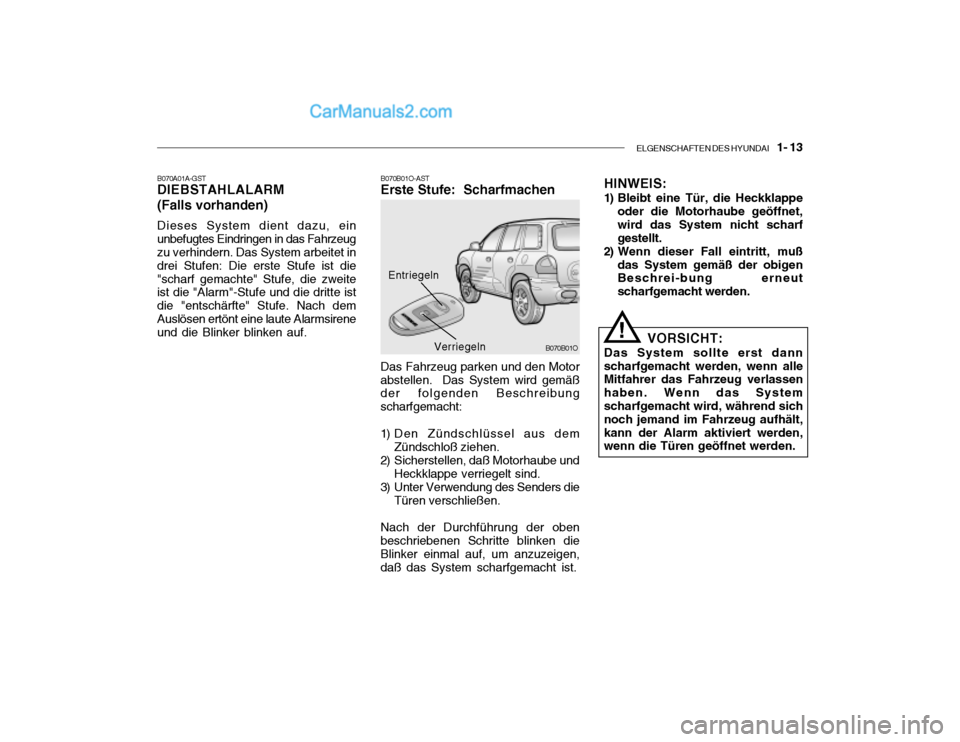

B070A01A-GST DIEBSTAHLALARM (Falls vorhanden) Dieses System dient dazu, ein unbefugtes Eindringen in das Fahrzeug zu verhindern. Das System arbeitet in drei Stufen: Die erste Stufe ist die"scharf gemachte" Stufe, die zweite ist die "Alarm"-Stufe und die dritte ist die "entschärfte" Stufe. Nach demAuslösen ertönt eine laute Alarmsirene und die Blinker blinken auf.
VORSICHT:
Das System sollte erst dann scharfgemacht werden, wenn alle Mitfahrer das Fahrzeug verlassen haben. Wenn das System scharfgemacht wird, während sich noch jemand im Fahrzeug aufhält,kann der Alarm aktiviert werden, wenn die Türen geöffnet werden.
Page 25 of 240
1- 14 ELGENSCHAFTEN DES HYUNDAI
B070D02O-AST Dritte Stufe: Entschärfen Das System wird entschärft, wenn
folgende Schritte unternommen werden:
Fahrer- und Beifahrertür werden durch
Drücken der Taste "UNLOCK" auf der Fernbedienung entriegelt.
Nach der Durchführung der oben
beschriebenen Schritte blinken dieBlinker zweimal, um anzuzeigen, daßdas System entschärft ist.
! VORSICHT:
Nur mit der Fernbedienung kann die Anlage entschärft werden. Wenndie Anlage mit der Fernbedienung nicht entschärft werden kann, müssen die folgenden Schrittedurchgeführt werden:
1. Entriegeln Sie die Tür mit dem Schlüssel, wodurch der Alarmaktiviert wird.
2. Stecken Sie den Zündschlüssel
in das Zündschloß und drehenSie ihn in die Stellung "ON".
3. Warten Sie 30 Sekunden.
Danach ist die Anlage entschärft.
3A9BA21

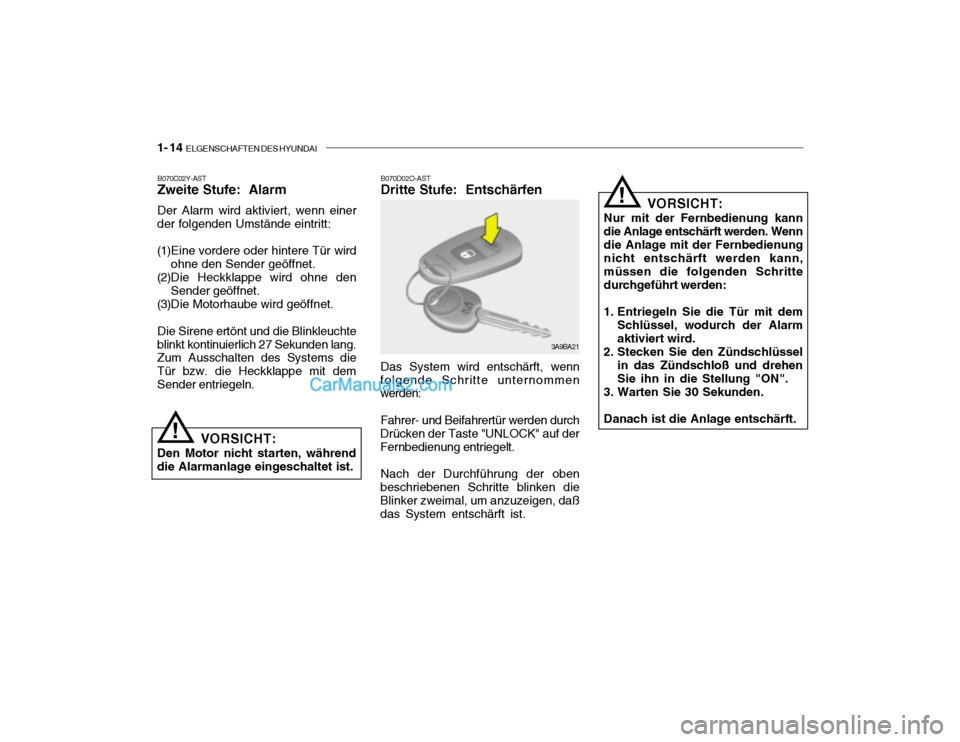

B070C02Y-AST Zweite Stufe: Alarm Der Alarm wird aktiviert, wenn einer
der folgenden Umstände eintritt:
(1)Eine vordere oder hintere Tür wird ohne den Sender geöffnet.
(2)Die Heckklappe wird ohne den Sender geöffnet.
(3)Die Motorhaube wird geöffnet.
Die Sirene ertönt und die Blinkleuchte
blinkt kontinuierlich 27 Sekunden lang. Zum Ausschalten des Systems die Tür bzw. die Heckklappe mit demSender entriegeln.
! VORSICHT:
Den Motor nicht starten, während die Alarmanlage eingeschaltet ist.
Page 26 of 240
ELGENSCHAFTEN DES HYUNDAI 1- 15
B070F01A-GST SCHLÜSSELLOSES TÜRÖFFNUNGSSYSTEM(Falls vorhanden) Verriegeln der Türen
1. Alle Türen schließen.
2. Die "LOCK"-Taste auf der Fernbedienung drücken.
3. Alle Türen werden gleichzeitig
verriegelt, die Blinker blinken einmal auf, um anzuzeigen, daß das Sys- tem scharfgemacht ist.
Entriegeln der Türen
1. Die "UNLOCK"-Taste auf der Fernbedienung drücken.
2. Alle Türen werden gleichzeitig entriegelt, die Blinker blinkenzweimal auf, um anzuzeigen, daßdas System entschärft ist.
MSO-0048-1
MSO-0048-2
Gehäuse

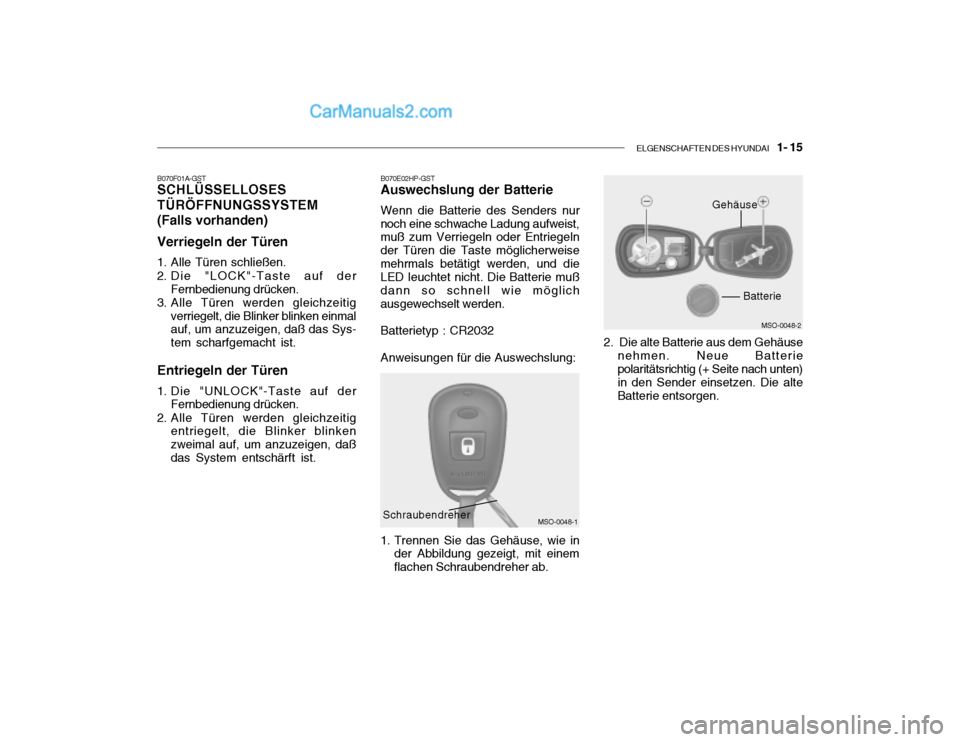

B070E02HP-GST Auswechslung der Batterie Wenn die Batterie des Senders nur
noch eine schwache Ladung aufweist, muß zum Verriegeln oder Entriegeln der Türen die Taste möglicherweisemehrmals betätigt werden, und die LED leuchtet nicht. Die Batterie muß dann so schnell wie möglichausgewechselt werden.
Batterietyp : CR2032 Anweisungen für die Auswechslung:
1. Trennen Sie das Gehäuse, wie in der Abbildung gezeigt, mit einem flachen Schraubendreher ab. 2. Die alte Batterie aus dem Gehäuse
nehmen. Neue Batterie polaritätsrichtig (+ Seite nach unten) in den Sender einsetzen. Die alteBatterie entsorgen.
Schraubendreher Batterie
Page 27 of 240
1- 16 ELGENSCHAFTEN DES HYUNDAI

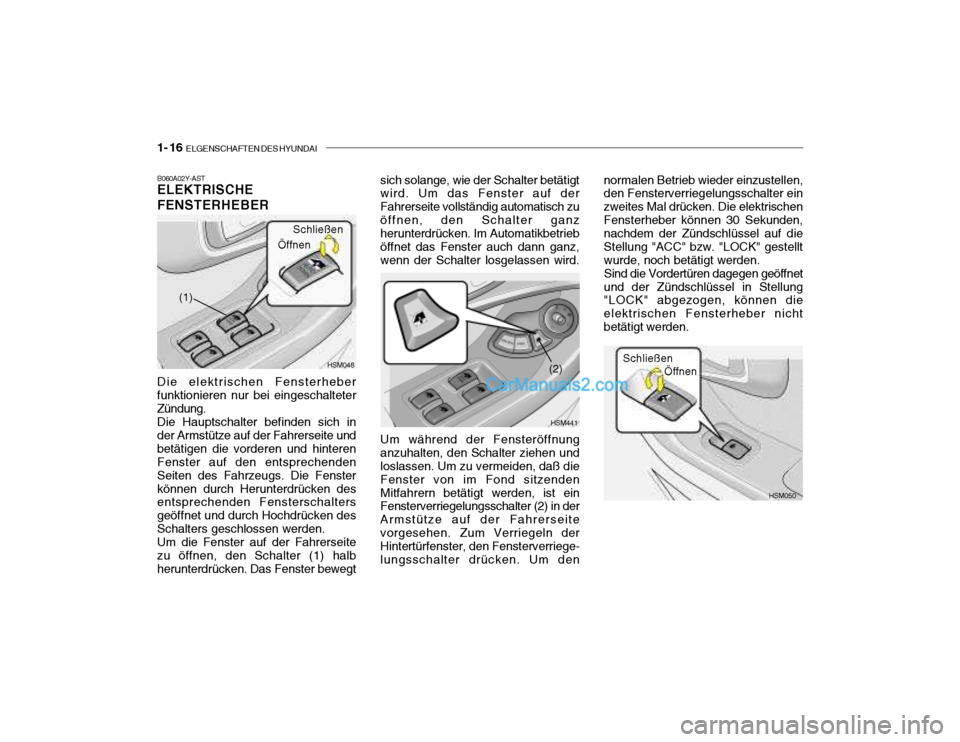

sich solange, wie der Schalter betätigt wird. Um das Fenster auf der Fahrerseite vollständig automatisch zuöffnen, den Schalter ganz herunterdrücken. Im Automatikbetrieb öffnet das Fenster auch dann ganz,wenn der Schalter losgelassen wird.B060A02Y-AST ELEKTRISCHE FENSTERHEBER Die elektrischen Fensterheber funktionieren nur bei eingeschalteterZündung.Die Hauptschalter befinden sich inder Armstütze auf der Fahrerseite undbetätigen die vorderen und hinteren Fenster auf den entsprechenden Seiten des Fahrzeugs. Die Fensterkönnen durch Herunterdrücken des entsprechenden Fensterschalters geöffnet und durch Hochdrücken desSchalters geschlossen werden.Um die Fenster auf der Fahrerseitezu öffnen, den Schalter (1) halb herunterdrücken. Das Fenster bewegt
HSM048
(1)
Um während der Fensteröffnung anzuhalten, den Schalter ziehen und loslassen. Um zu vermeiden, daß die Fenster von im Fond sitzendenMitfahrern betätigt werden, ist ein Fensterverriegelungsschalter (2) in der Armstütze auf der Fahrerseitevorgesehen. Zum Verriegeln der Hintertürfenster, den Fensterverriege- lungsschalter drücken. Um den normalen Betrieb wieder einzustellen, den Fensterverriegelungsschalter ein zweites Mal drücken. Die elektrischenFensterheber können 30 Sekunden, nachdem der Zündschlüssel auf die Stellung "ACC" bzw. "LOCK" gestelltwurde, noch betätigt werden.
Sind die Vordertüren dagegen geöffnet
und der Zündschlüssel in Stellung
"LOCK" abgezogen, können die elektrischen Fensterheber nichtbetätigt werden.
HSM441
HSM050
Schließen
Öffnen
SchließenÖffnen
(2)
Page 28 of 240
ELGENSCHAFTEN DES HYUNDAI 1- 17
!WARNUNG:
1) Sicherstellen, daß keine Gliedmaßen von einem sich schließenden Fenstereingeklemmt werden können.
2) Niemals versuchen, den Hauptschalter an der Fahrertürund die Fensterschalter in den einzelnen Türen gleichzeitig in verschiedene Richtungen zubewegen. Andernfalls wird das Fenster verklemmt und kann weder geöffnet noch geschlossen werden.

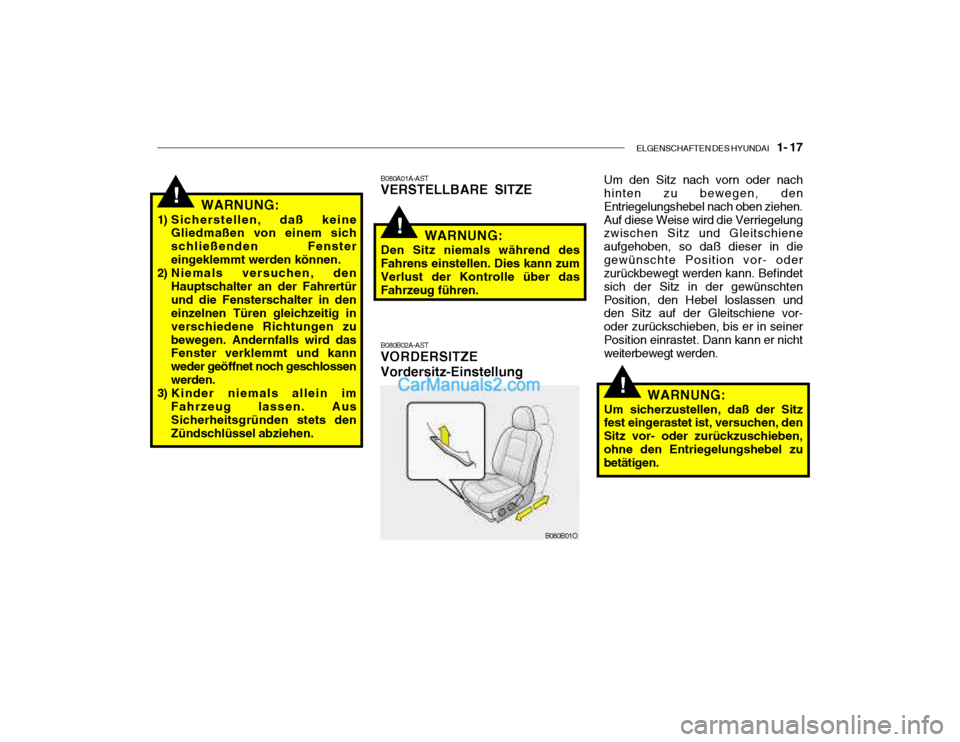

3) Kinder niemals allein im Fahrzeug lassen. AusSicherheitsgründen stets den Zündschlüssel abziehen. B080A01A-AST VERSTELLBARE SITZE B080B02A-AST VORDERSITZE Vordersitz-Einstellung
!WARNUNG:
Den Sitz niemals während des
Fahrens einstellen. Dies kann zum Verlust der Kontrolle über das Fahrzeug führen. Um den Sitz nach vorn oder nach hinten zu bewegen, den Entriegelungshebel nach oben ziehen.Auf diese Weise wird die Verriegelung zwischen Sitz und Gleitschiene aufgehoben, so daß dieser in diegewünschte Position vor- oder zurückbewegt werden kann. Befindet sich der Sitz in der gewünschtenPosition, den Hebel loslassen und den Sitz auf der Gleitschiene vor- oder zurückschieben, bis er in seinerPosition einrastet. Dann kann er nicht weiterbewegt werden.
B080B01O
!WARNUNG:
Um sicherzustellen, daß der Sitz fest eingerastet ist, versuchen, den Sitz vor- oder zurückzuschieben,ohne den Entriegelungshebel zu betätigen.
Page 29 of 240
1- 18 ELGENSCHAFTEN DES HYUNDAI
HSM365
!

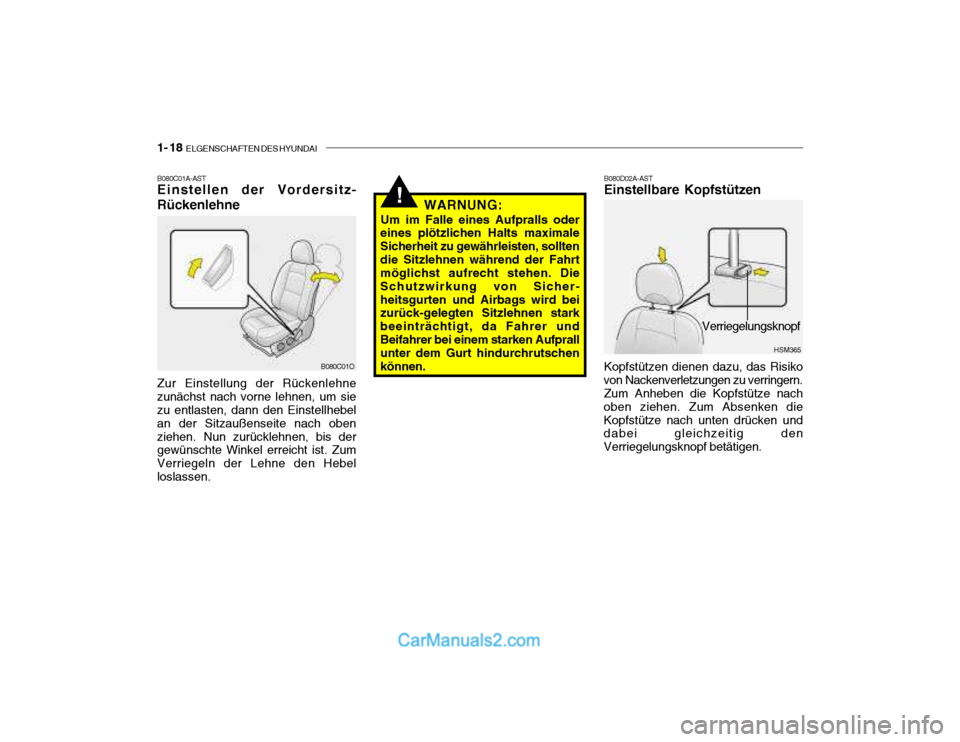

B080C01A-AST Einstellen der Vordersitz- Rückenlehne Zur Einstellung der Rückenlehne zunächst nach vorne lehnen, um sie zu entlasten, dann den Einstellhebel an der Sitzaußenseite nach obenziehen. Nun zurücklehnen, bis der gewünschte Winkel erreicht ist. Zum Verriegeln der Lehne den Hebelloslassen. WARNUNG:
Um im Falle eines Aufpralls oder
eines plötzlichen Halts maximaleSicherheit zu gewährleisten, solltendie Sitzlehnen während der Fahrt möglichst aufrecht stehen. Die Schutzwirkung von Sicher-heitsgurten und Airbags wird bei zurück-gelegten Sitzlehnen stark beeinträchtigt, da Fahrer undBeifahrer bei einem starken Aufprall unter dem Gurt hindurchrutschen können. B080D02A-AST Einstellbare Kopfstützen Kopfstützen dienen dazu, das Risiko
von Nackenverletzungen zu verringern. Zum Anheben die Kopfstütze nach
oben ziehen. Zum Absenken die Kopfstütze nach unten drücken und dabei gleichzeitig den Verriegelungsknopf betätigen. Verriegelungsknopf
B080C01O
Page 30 of 240
ELGENSCHAFTEN DES HYUNDAI 1- 19
!WARNUNG:
o Zur maximalen Wirksamkeit im Falle eines Unfalls muß die Kopfstütze so eingestellt werden,daß sich die Kopfstüt- zenoberkante in Höhe des Hinterkopfes und nicht imNacken befindet. Aus diesem Grund ist die Verwendung eines Kissens, das zwischen Körperund Rückenlehne geschoben wird, nicht zu empfehlen.
o Die Kopfstütze niemals entfernen, da das Verletzungsrisiko dadurch erhöht wird. Richtig eingestellteKopfstützen können Nackenverletzungen vermeiden helfen. B080E01O-AST Fahrersitz-Lendenwirbelstütze (Falls vorhanden) Die Vordersitze einiger Hyundai-
Modelle sind mit einer einstellbaren Lendenwirbelstütze ausgestattet.
Um die Stützwirkung der
Lendenwirbelstütze zu erhöhen, denHandgriff nach vorne drücken; um dieStützwirkung herabzusetzen, den Handgriff nach hinten drücken:
1. Min. Stützwirkung
2. Max. Stützwirkung B080F01S-AST Fahrersitz- Sitzpolsterhöhenverstellung(Falls vorhanden) Um den vorderen Teil des Sitzkissens in der Höhe zu verstellen, das vordere Einstellrad drehen. Um den hinteren Teil des Sitzkissens in der Höhe zuverstellen, das hintere Einstell rad drehen.
B080E01O
B080F01O
1
2
