2 QUE FAZER NUMA EMERGÊNCIA
6
C050A01E
ARRANQUE
ZC060A1-AP
AVISO:
Nunca deixe o motor a trabalhar dentro de uma área fechada ou pouco ventilada durante mais tempo que o necessário para retirara viatura. A libertação de monóxido de carbono é inodora e por isso pode ser fatal. C050A01O-GPT Arranque (Motor Diesel) MOTOR FRIO
o Mova a chave para a posição "ON"
e espere que a luz de pré- aquecimento se apague.
o Mova a chave para a posição
"START" para ligar o motor até estecomeçar a funcionar.
MOTOR QUENTE Mova a chave para a posição "START". Se o motor não pegar à primeira tentativa, espere uns segundos e tente de novo utilizando a luz de pré- aquecimento.
!
C050B02S-GPT CONDIÇÕES NORMAIS Processo de arranque:
1. Introduza a chave e coloque o cinto de segurança.
2. Coloque a alavanca das mudanças em ponto morto ( caixa de velocidades manual) ou na posição"P" ( Park ) ( caixa de velocidades automática ).
3. Depois de pôr a chave da ignição na posição "ON", certifique-se de quetodas as luzes de aviso e manómetros estão a funcionarcorrectamente, antes de ligar o motor.
4. Nos veículos com motor diesel, rodar a chave da ignição para aposição ON. A âmbar indicadora de pré-incandescência iluminar-se-á avermelho e, passados alguns segundos, passará a verde, indicando que o pré-aquecimentose encontra concluído.

2
QUE FAZER NUMA EMERGÊNCIA
7

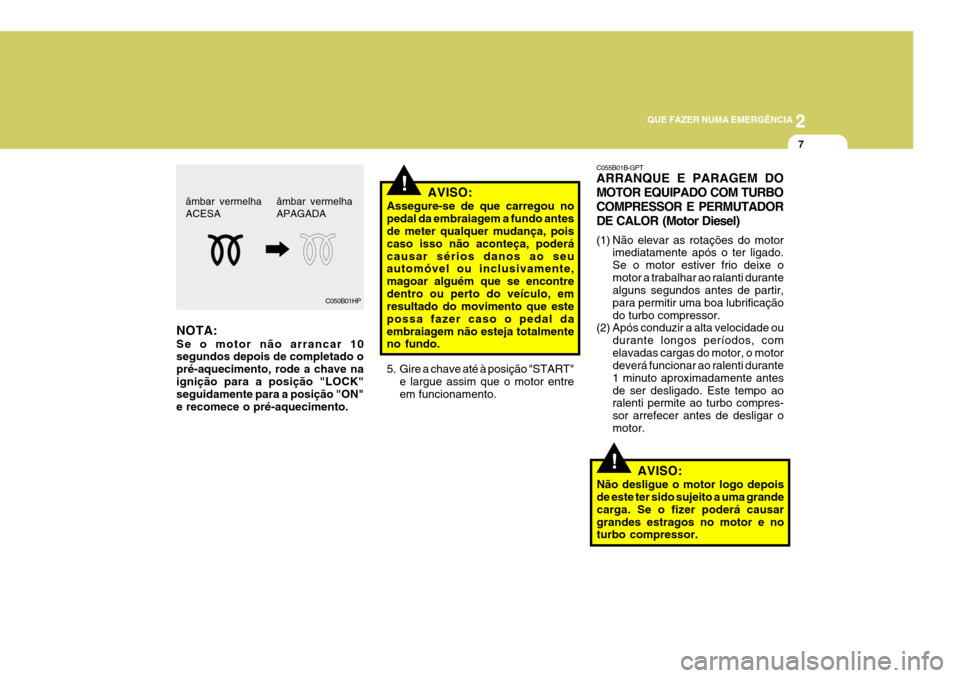

C050B01HP
NOTA: Se o motor não arrancar 10 segundos depois de completado o pré-aquecimento, rode a chave naignição para a posição "LOCK" seguidamente para a posição "ON" e recomece o pré-aquecimento. âmbar vermelha ACESA
âmbar vermelhaAPAGADA
AVISO:
Assegure-se de que carregou no pedal da embraiagem a fundo antes de meter qualquer mudança, pois caso isso não aconteça, poderácausar sérios danos ao seu automóvel ou inclusivamente, magoar alguém que se encontredentro ou perto do veículo, em resultado do movimento que este possa fazer caso o pedal daembraiagem não esteja totalmente no fundo.
5. Gire a chave até à posição "START" e largue assim que o motor entre em funcionamento.!
!AVISO:
Não desligue o motor logo depois de este ter sido sujeito a uma grande carga. Se o fizer poderá causargrandes estragos no motor e no turbo compressor.
C055B01B-GPT ARRANQUE E PARAGEM DO MOTOR EQUIPADO COM TURBOCOMPRESSOR E PERMUTADOR
DE CALOR (Motor Diesel)
(1) Não elevar as rotações do motor
imediatamente após o ter ligado. Se o motor estiver frio deixe omotor a trabalhar ao ralanti durante alguns segundos antes de partir, para permitir uma boa lubrificaçãodo turbo compressor.
(2) Após conduzir a alta velocidade ou
durante longos períodos, comelavadas cargas do motor, o motor deverá funcionar ao ralenti durante 1 minuto aproximadamente antesde ser desligado. Este tempo ao ralenti permite ao turbo compres- sor arrefecer antes de desligar omotor.

2 QUE FAZER NUMA EMERGÊNCIA
8
!
NOTA:
o Para engrenar a marcha atrás, leve
a alavanca a ponto morto durante cerca de 3 segundos, com o veículocompletamente imobilizado. Mova, então, a alavanca das mudanças para a posição demarcha atràs.
o A baixas temperaturas, a
engrenagem das mudanças podeser difícil enquanto o fluido de lubrificação da caixa não aquece. Trata-se de uma situação normalque não provoca danos à transmissão.
o Com a viatura totalmente parada, se tornar difícil engrenar a 1ª ou R(Marcha atrás), colocar a alavanca na posição N (ponto morto) e largaro pedal da embraiagem. Voltar a pressionar o pedal da embraiagem e engrenar a 1ª ou R.
o Não utilizar a alavanca de velocidades para apoiar a mãodurante a condução, pois tal podedar origem ao desgaste prematuro das forquilhas das mudanças. AVISO:
Não faça uma redução de caixa demais de 2 velocidades nem faça reduções de caixa quando o motorestá a rodar a alta velocidade (5 000 RPM ou mais). Se o fizer poderá danificar o motor.
OPERAÇÃO DE UMA CAIXA DE VELOCIDADES MANUAL
C070A01NF-APT Cujo esquema se encontra representado na figura e impresso no topo da alavanca das mudanças. É dotipo sincronizado, tanto para mudanças altas, como para mudanças baixas, o que facilita as operações.Para engatar a marcha atrás, puxar a patilha de prevenção. OCM053003E
CUIDADO:
Quando mudar 5ª para 4ª velocidade, deve fazê-lo com precaução paranão pressionar a alavanca das mudanças para os lados e inadvertidamente engrenar a 2ª emvez da 4ª velocidade. Tal redução pode causar um aumento de velocidade do motor a um ponto queo conta rotações (se equipado) entrará na zona vermelha. Este excesso de rotação do motor podecausar sérios estragos no motor.
!

2
QUE FAZER NUMA EMERGÊNCIA
9
C070D02O-APT Práticas para uma boa condução
o Nunca faça uma descida com a caixa de velocidades em ponto morto o que é extremamente perigoso. Faça-o sempre com a caixa de marcha engrenada.
o Não utilize demasiadamente os travões, pois pode causar o seusobreaquecimento e maufuncionamento. Quando descer um plano inclinado, abrande e reduza a mudança. Actuando desta forma,o motor ajuda a reduzir a velocidade do carro.
o Abrande, antes de reduzir a mudança, de forma a nãosobrecarregar o motor, o que poderia causar-lhe danos.
o Abrande quando houver ventos cruzados, pois assim terá um maiorcontrole sobre o veículo.
SC090B1-FP COMO USAR A EMBRAIAGEM Deve carregar-se a fundo no pedal da embraiagem sempre que se en-grenaruma marcha, soltando-o suavemente depois. Não descanse o pé em cima do pedalda embraiagem enquanto conduz, pois isto produz um desgaste desnecessário da embraiagem.Não carregue parcialmente na embraiagem para segurar o carro numa inclinação, pois isto poderá tambémdesgastar desnecessária-mente a embraiagem. Nestas circuntâncias, utilize o travão de mão.A embraiagem deve sempre voltar à posição inicial quando se solta. Não carregue na embraiagem de formarápida e repetidamente.
C070E02A-GPT PONTOS RECOMENDADOS Os pontos de engrenagem das mudanças que aparecem acima são os recomendados para a maior economia de combustível e melhorperformance.
Mude
de-para 1-2 2-33-4 4-5 Recomendada
20 Km/h (15 milhas) 40 Km/h (25 milhas) 55 Km/h (35 milhas) 75 Km/h (45 milhas)

2 QUE FAZER NUMA EMERGÊNCIA
10
o Certifique-se que o veículo está
completamente imobilizado antes de engrenar a marcha atràs. A caixa de velocidades poderá sofrer danos caso não tome estaprecaução. Para engrenar a marcha atràs, carregue no pedal da embraiagem, ponha a alavanca dasmudanças em ponto morto, espere um momento e engrene, então, a marcha atràs.
o Conduza com muito cuidado em superfícies escorregadias. Tenhaespecial atenção quando travar,acelerar ou engrenar mudanças. Numa superfície escorregadia, a alteração brusca de uma mudançaou da velocidade pode ocasionar a perda de tracção, e com isto, a perda do controlo do veículo. AVISO:
o Evitar efectuar curvas a alta velocidade.
o Não efectuar movimentos
rápidos com o volante, tais comomudanças bruscas de faixa ou curvas apertadas a alta velocidade.
o Utilizar sempre o cinto de segurança.
o O risco de capotamneto é
grandemente aumentado se perder o controlo do veiculo a altas velocidades.
o A perda do controle do veiculo é
comum quando duas ou maisrodas saem da estrada, e o condutor vira demais as rodas para reentrar na estrada.
o No caso de uma saída de estrada, não tente virar as rodasabruptamente para tentar voltará estrada. Neste caso é mais aconselhável, primeiro abrandar de velocidade, e só então entrarna estrada.
o Nunca exceda os limites de
velocidade estabelecidos.
!

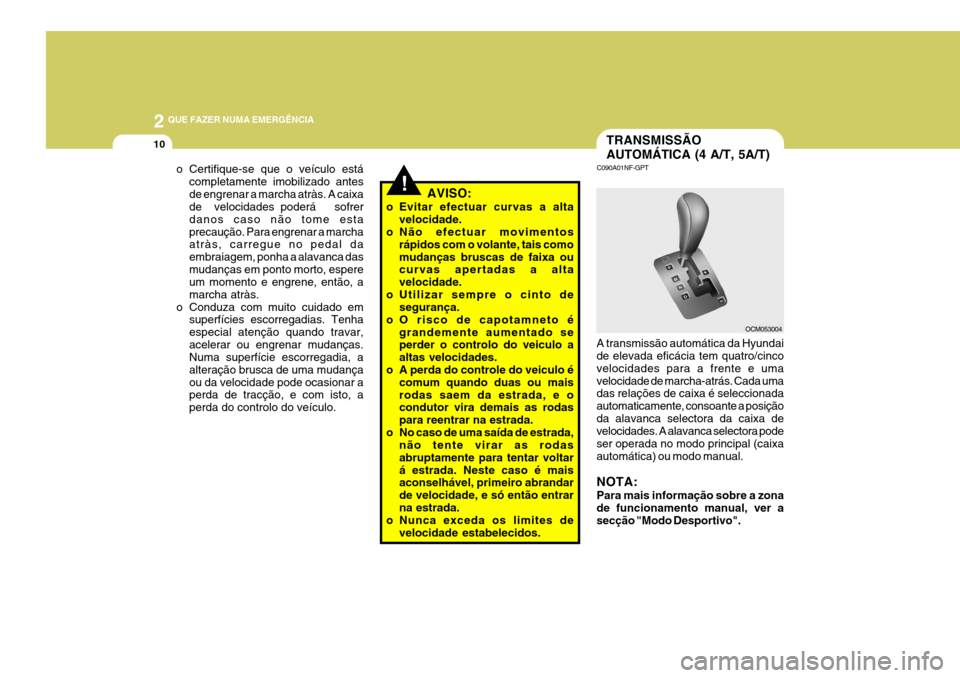

TRANSMISSÃO AUTOMÁTICA (4 A/T, 5A/T)
C090A01NF-GPT
A transmissão automática da Hyundai de elevada eficácia tem quatro/cinco velocidades para a frente e umavelocidade de marcha-atrás. Cada uma das relações de caixa é seleccionada automaticamente, consoante a posiçãoda alavanca selectora da caixa de velocidades. A alavanca selectora pode ser operada no modo principal (caixaautomática) ou modo manual. NOTA: Para mais informação sobre a zona de funcionamento manual, ver asecção "Modo Desportivo". OCM053004

2
QUE FAZER NUMA EMERGÊNCIA
11
!
YC110C1-FP
o "R" (Marcha atràs) Serve para fazer recuar o veículo. O carro deverá estar completamenteparado, antes de colocar a alavanca na posição "R". ZC110B1-AP O funcionamento em cada posição é o seguinte:
o "P" ( Parado/Estacionado ) Para manter o veículo num determinado lugar quando estacionado ou no momento do arranque, coloquea alavanca na posição "P". Ao estacionar o veículo, accione o travão de mão e coloque a alavanca na posição"P".
CUIDADO:
Nunca coloque o selector damudança na posição "P" até o veículoestar completamente parado. Se não considerar este aspecto, poderá danificar sériamente a caixa develocidades.
NOTA:
Pressione o pedal do travão para mover a alavanca selectora. (Se o seu veículo tiver instalado o sistema shift lock)A alavanca selectora pode ser deslocada livremente.
As primeiras passagem de relação(velocidade) de um veículo novo, ou se a bateria foi desligada oudesmontada, podem ser de alguma forma abruptas. Isto é normal, CUIDADO:
Nunca mova a alavanca para as posições "R" ou "P" com o carro emandamento.
!
Quando a chave de ignição está na posição ON", as luzes indicadoras no painel de instrumentos indicam em queposição se encontra a alavanca selectora. Quando a caixa de velocidades éutilizada no modo desportivo, a relação de caixa seleccionada é mostrada no indicador numérico.
OCM051042L
Na zona principal, a alavanca selectoratem 4/5 posições, e está equipada comum botão para evitar selecções incorrectas inadvertidamente.
e a sequência de passagem das velocidades ficará normal apósalguns ciclos de passagem das velocidades efectuadas pelo T.C.M. (Módulo de Comando daTransmissão).

2 QUE FAZER NUMA EMERGÊNCIA
12
YC110D1-FP
o "N" (Ponto Morto/Neutro) Na posição "N" a caixa de velocidades estará em ponto morto, o que significaque a caixa não está engrenada. Pode arrancar nesta posição, embora não seja aconselhável, salvo se o motor forabaixo com o carro em movimento. C090E01O-APT
o "D" (Condução) É usada para a condução normal. A caixa passa pelas 4 velocidades de forma sequêncial, dando melhoreconomia e força.

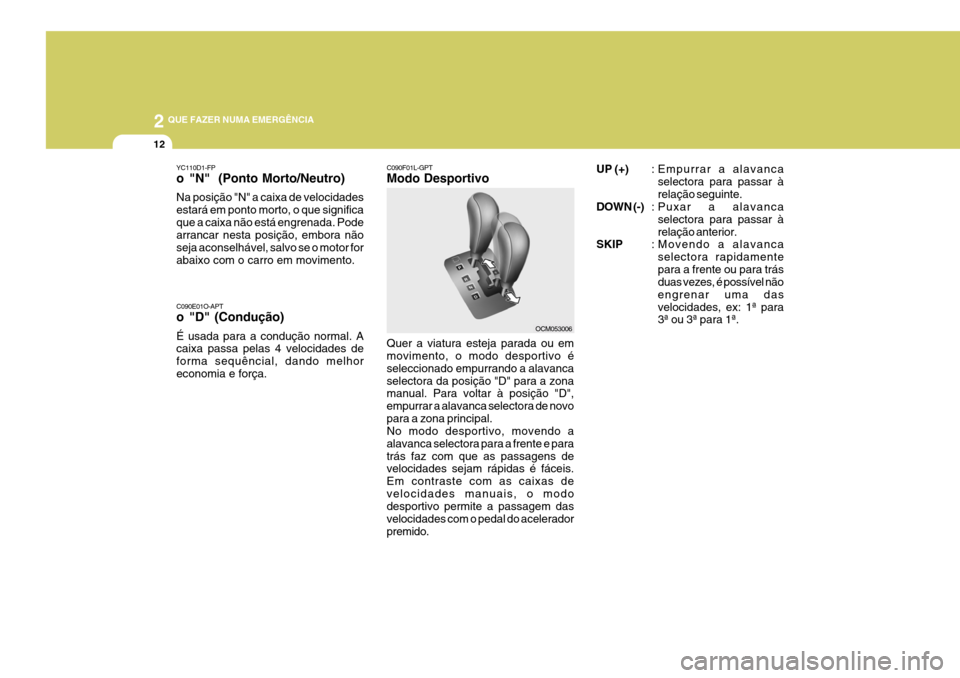

C090F01L-GPT Modo Desportivo Quer a viatura esteja parada ou em movimento, o modo desportivo é seleccionado empurrando a alavancaselectora da posição "D" para a zona manual. Para voltar à posição "D", empurrar a alavanca selectora de novopara a zona principal. No modo desportivo, movendo a alavanca selectora para a frente e paratrás faz com que as passagens de velocidades sejam rápidas é fáceis. Em contraste com as caixas develocidades manuais, o modo desportivo permite a passagem das velocidades com o pedal do aceleradorpremido. OCM053006
UP (+)
: Empurrar a alavanca
selectora para passar àrelação seguinte.
DOWN (-) : Puxar a alavanca
selectora para passar àrelação anterior.
SKIP : Movendo a alavanca
selectora rapidamentepara a frente ou para trás duas vezes, é possível não engrenar uma dasvelocidades, ex: 1ª para 3ª ou 3ª para 1ª.

2
QUE FAZER NUMA EMERGÊNCIA
13
CUIDADO:
o No modo desportivo, a passagem das velocidades para cima (1ª para 2ª ou 3ª para 4ª por exemplo) não se faz automaticamente. O condutor deve executar aspassagem das velocidades de acordo com o estado da estrada, tendo o cuidado de manter arotação do motor abaixo da zona vermelha.
o Para protecção do motor, a caixa passa automaticamente para a velocidade superior quando asrpm do motor atingem a zona encarnada.
o Movendo rapidamente para trás a alavanca selectora (-) duas vezes épossível saltar uma velocidade, i.e., 3ª para 1ª, 4ª para 2ª ou 5ª para3ª. Uma súbita travagem do motor e/ou uma rápida aceleração podem provocar uma perda de tracção,por isso, as reduções de caixa devem ser feitas cuidadosamente tendo em conta a velocidade doveículo.
! NOTA:
o No modo desportivo, só as 4/5
velocidades para a frente podem ser seleccionadas. Para efectuar marchaatrás ou para estacionar a viatura, mover a alavanca selectora para as posições "R" ou "P"respectivamente.
o No modo desportivo, a passagem
para as velocidades inferiores érealizada automaticamente quando a velocidade do veículo diminui. Quando a viatura se imobiliza, a 1ªvelocidade é seleccionada automaticamente.
o Para manter os níveis de perfor- mance e de segurança, o sistemapode não executar cestas passagens de velocidade quando é accionada aalavanca selectora.
o Quando conduzir em estrada
escorregadias, empurrar a alavancaselectora para a frente + (UP). Isto faz com que a caixa de velocidades engrene a 2ª velocidade a qual émais apropriada a uma condução suave indicada para as estradas escorregadias. Puxar a alavancaselectora para o lado - (DOWN) para engrenar de novo a 1ª velocidade. C090H01L-GPT NOTA:
o Para uma utilização suave e
segura, premir o pedal de travão quando passa da posição "N" ou"P" para uma relação para a frente ou para a posição "R" (marcha atrás).
o A chave de ignição tem que estar na posição "ON" e o pedal detravão totalmente premido porforma a mover a alavanca selectora da posição "P" para qualquer uma da outras posições.
o É sempre possível passar das posições "R", "N", "D" para aposição "P". O veículo deveráestar completamente imobilizado para evitar danos na caixa de velocidades.

2 QUE FAZER NUMA EMERGÊNCIA
14
C090I02L-GPT
CUIDADO:
o Seleccionar as posições "R" e "P" apenas quando a viatura está completamente imobilizado.
o Não acelerar o motor com a marcha atrás seleccionada ou qualqueruma das velocidades para a frentecom os travões accionados.
o Accionar sempre os travões
quando passa das posições "P"ou "N" para as posições "R" ou "D".
o Não utilize a posição "P" (Estacio- namento) em substituição dotravão de estacionamento. Accione sempre o travão deestacionamento, seleccione a posição "P" e desligue a ignição quando abandona o veículo,mesmo que momentaneamente. Nunca deixar o veículo sem vigilância enquanto o motor estáem funcionamento.
! o Ao arrancar numa subida íngreme,
o veículo poderá querer rolar para trás. A colocação da alavanca dasmudanças em 2ª (segunda velocidade), no modo Sport, ajudará a impedir o veículo derolar para trás.
o Verificar o nível do fluido da caixa
de velocidades automáticaregularmente, e adicionar fluido se necessário.
C090J01NF-GPT LIBERTAÇÃO DA ALAVANCA SELECTORA (Se instalada) Se não conseguir mover a alavanca selectora da posição "P" (Park - Estacionamento) para qualquer outra posição ao mesmo tempo quepressiona a fundo o pedal do travão e com a chave de ignição na posição "ON", remova a tampa da consola ecom um objecto fino, como por exemplo uma chave de fendas, empurre para baixo o botão de libertação da alavancaselectora. Em seguida, e ao mesmo tempo que pressiona o pedal do travão, desloque a alavanca selectora para aposição desejada. OCM053005

2
QUE FAZER NUMA EMERGÊNCIA
15
O botão de libertação da alavanca selectora volta automaticamente à suaposição original quando a alavanca selectora é retirada da posição "P" (Estacionamento). Volte a colocar atampa da consola. Se necessitar de utilizar o botão de libertação da alavanca selectora, issopoderá indicar que o seu veículo tem um problema. Leve o seu veículo ao seu concessionário Hyundai para serverificado. o Utilize sempre o travão de mão, não
utilize a posição "P" como suasubstituta. Aumente as precauções quando conduzir sobre pa-vimento escorregadio. Tome especial atençãoquando acelerar, travar ou engrenar mudanças. Num piso escorregadio, uma mudança engrenadabruscamente pode conduzir à perda de tracção e, consequentemente, à perda do controlo do veículo.
o Poderá obter um melhor desempenho do veículo e uma maior economia decombustível se premir e libertarsempre o pedal do acelerador de uma forma suave.
C090N04O-APT Práticas para uma boa condução
o Nunca mude a alavanca selectora
da posição "P" ou "N" para qualquer outra posição, estando com o pé no acelerador.
o Quando o veículo estiver em movimento, nunca mude a alavancapara a posição "P".
o Certifique-se de que o veículo está completamente parado antes deutilizar a posição "R".
o Nunca desça um piso inclinado com a caixa de velocidades em pontomorto, pois pode ser extremamente perigoso.Movimente o carro sempre com uma mudança engrenada.
o Não esforçe demasiado os travões, pois pode causar-lhesobreaquecimento e mau funcionamento. Ao descer um pisoinclinado engrene uma mudança mais baixa. Ao fazê-lo, o próprio motor irá ajudar a travar o carro.
o Quando passar para uma mudança mais baixa, abrande, pois casocontrário, esta não engrenará bem.
