Wat te doen in een noodgeval
26
6

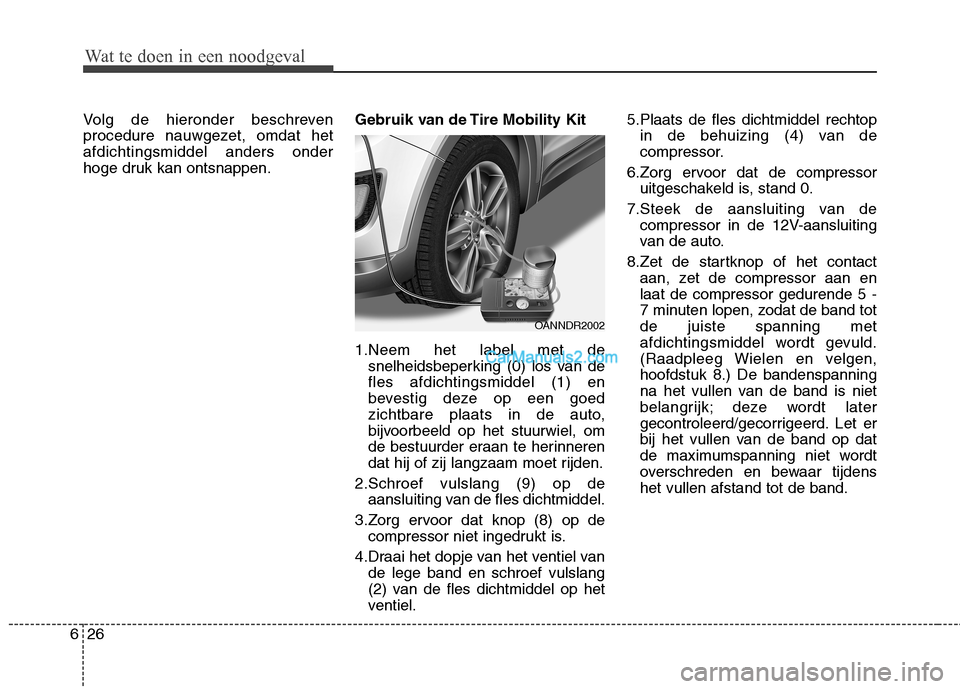

Volg de hieronder beschreven
procedure nauwgezet, omdat hetafdichtingsmiddel anders onder
hoge druk kan ontsnappen. Gebruik van de Tire Mobility Kit
1.Neem het label met de
snelheidsbeperking (0) los van de fles afdichtingsmiddel (1) en
bevestig deze op een goed
zichtbare plaats in de auto,
bijvoorbeeld op het stuurwiel, om
de bestuurder eraan te herinneren
dat hij of zij langzaam moet rijden.
2.Schroef vulslang (9) op de aansluiting van de fles dichtmiddel.
3.Zorg ervoor dat knop (8) op de compressor niet ingedrukt is.
4.Draai het dopje van het ventiel van de lege band en schroef vulslang
(2) van de fles dichtmiddel op het
ventiel. 5.Plaats de fles dichtmiddel rechtop
in de behuizing (4) van de
compressor.
6.Zorg ervoor dat de compressor uitgeschakeld is, stand 0.
7.Steek de aansluiting van de compressor in de 12V-aansluiting
van de auto.
8.Zet de startknop of het contact aan, zet de compressor aan enlaat de compressor gedurende 5 -
7 minuten lopen, zodat de band totde juiste spanning met
afdichtingsmiddel wordt gevuld.
(Raadpleeg Wielen en velgen,hoofdstuk 8.) De bandenspanning
na het vullen van de band is niet
belangrijk; deze wordt later
gecontroleerd/gecorrigeerd. Let er
bij het vullen van de band op dat
de maximumspanning niet wordt
overschreden en bewaar tijdenshet vullen afstand tot de band.
OANNDR2002

627
Wat te doen in een noodgeval

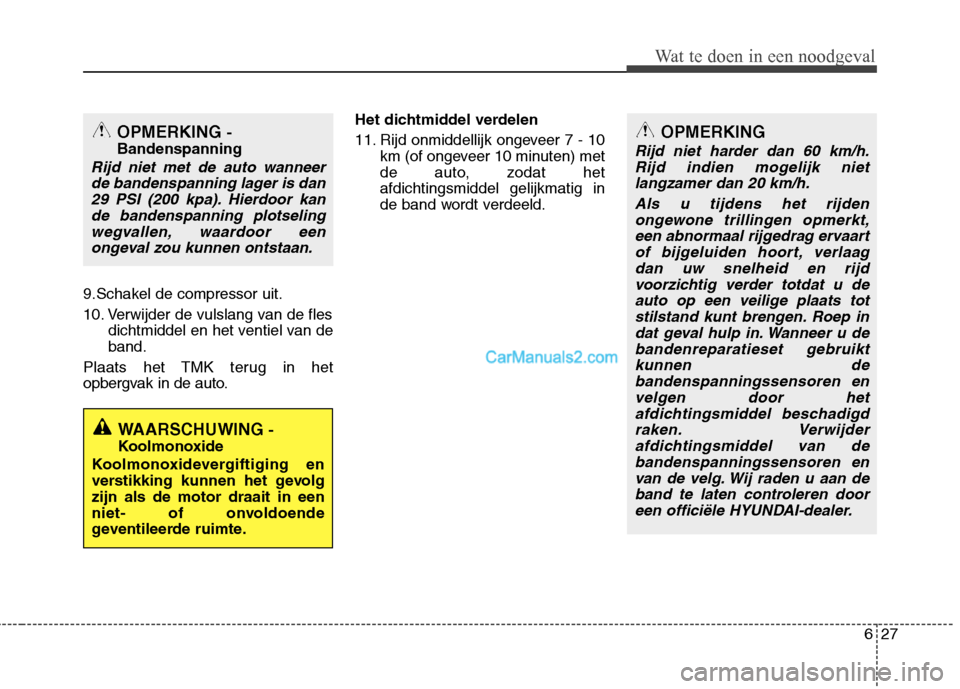

9.Schakel de compressor uit.
10. Verwijder de vulslang van de flesdichtmiddel en het ventiel van de band.
Plaats het TMK terug in het
opbergvak in de auto. Het dichtmiddel verdelen
11. Rijd onmiddellijk ongeveer 7 - 10
km (of ongeveer 10 minuten) met
de auto, zodat hetafdichtingsmiddel gelijkmatig in
de band wordt verdeeld.
OPMERKING -
Bandenspanning
Rijd niet met de auto wanneer
de bandenspanning lager is dan29 PSI (200 kpa). Hierdoor kan de bandenspanning plotselingwegvallen, waardoor eenongeval zou kunnen ontstaan.
WAARSCHUWING -
Koolmonoxide
Koolmonoxidevergiftiging en
verstikking kunnen het gevolgzijn als de motor draait in een
niet- of onvoldoende
geventileerde ruimte.
OPMERKING
Rijd niet harder dan 60 km/h. Rijd indien mogelijk nietlangzamer dan 20 km/h.
Als u tijdens het rijdenongewone trillingen opmerkt, een abnormaal rijgedrag ervaartof bijgeluiden hoort, verlaagdan uw snelheid en rijdvoorzichtig verder totdat u de auto op een veilige plaats totstilstand kunt brengen. Roep indat geval hulp in. Wanneer u de bandenreparatieset gebruiktkunnen debandenspanningssensoren en velgen door hetafdichtingsmiddel beschadigdraken. Verwijder afdichtingsmiddel van debandenspanningssensoren envan de velg. Wij raden u aan de band te laten controleren dooreen officiële HYUNDAI-dealer.

Wat te doen in een noodgeval
28
6

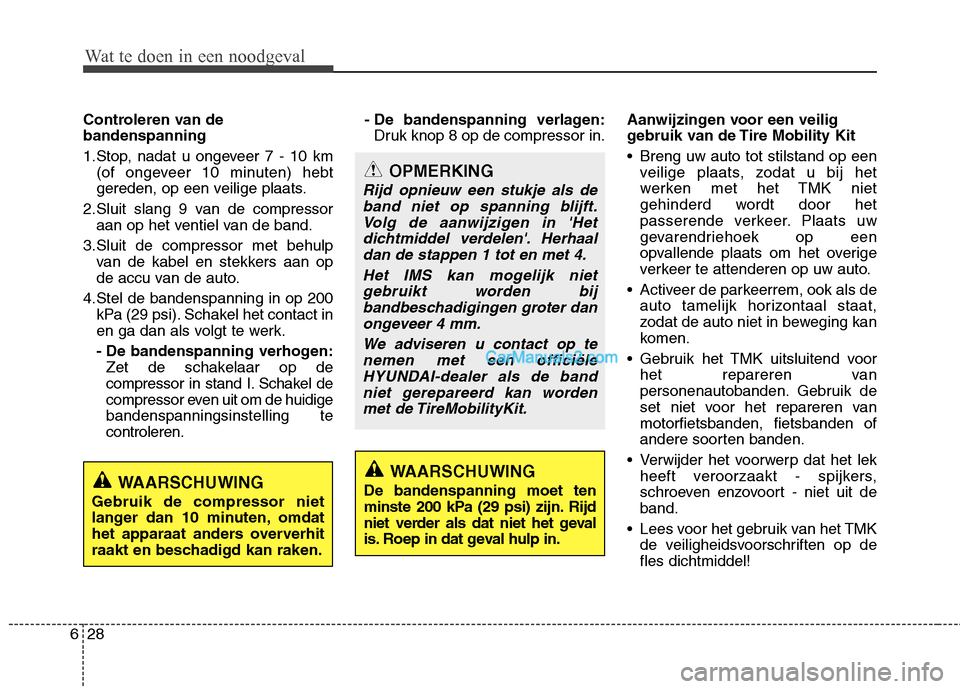

Controleren van de bandenspanning
1.Stop, nadat u ongeveer 7 - 10 km
(of ongeveer 10 minuten) hebt
gereden, op een veilige plaats.
2.Sluit slang 9 van de compressor aan op het ventiel van de band.
3.Sluit de compressor met behulp van de kabel en stekkers aan op
de accu van de auto.
4.Stel de bandenspanning in op 200 kPa (29 psi). Schakel het contact in
en ga dan als volgt te werk.
- De bandenspanning verhogen:Zet de schakelaar op de
compressor in stand I. Schakel de
compressor even uit om de huidigebandenspanningsinstelling tecontroleren. - De bandenspanning verlagen:
Druk knop 8 op de compressor in. Aanwijzingen voor een veilig
gebruik van de Tire Mobility Kit
Breng uw auto tot stilstand op een
veilige plaats, zodat u bij het
werken met het TMK niet
gehinderd wordt door het
passerende verkeer. Plaats uw
gevarendriehoek op een
opvallende plaats om het overige
verkeer te attenderen op uw auto.
Activeer de parkeerrem, ook als de auto tamelijk horizontaal staat,
zodat de auto niet in beweging kan
komen.
Gebruik het TMK uitsluitend voor het repareren van
personenautobanden. Gebruik de
set niet voor het repareren vanmotorfietsbanden, fietsbanden of
andere soorten banden.
Verwijder het voorwerp dat het lek heeft veroorzaakt - spijkers,
schroeven enzovoort - niet uit deband.
Lees voor het gebruik van het TMK de veiligheidsvoorschriften op defles dichtmiddel!
WAARSCHUWING
Gebruik de compressor niet
langer dan 10 minuten, omdat
het apparaat anders oververhit
raakt en beschadigd kan raken.WAARSCHUWING
De bandenspanning moet ten
minste 200 kPa (29 psi) zijn. Rijd
niet verder als dat niet het geval
is. Roep in dat geval hulp in.
OPMERKING
Rijd opnieuw een stukje als de band niet op spanning blijft.Volg de aanwijzigen in 'Het dichtmiddel verdelen'. Herhaaldan de stappen 1 tot en met 4.
Het IMS kan mogelijk nietgebruikt worden bijbandbeschadigingen groter dan ongeveer 4 mm.
We adviseren u contact op tenemen met een officiëleHYUNDAI-dealer als de bandniet gerepareerd kan worden met de TireMobilityKit.

629
Wat te doen in een noodgeval

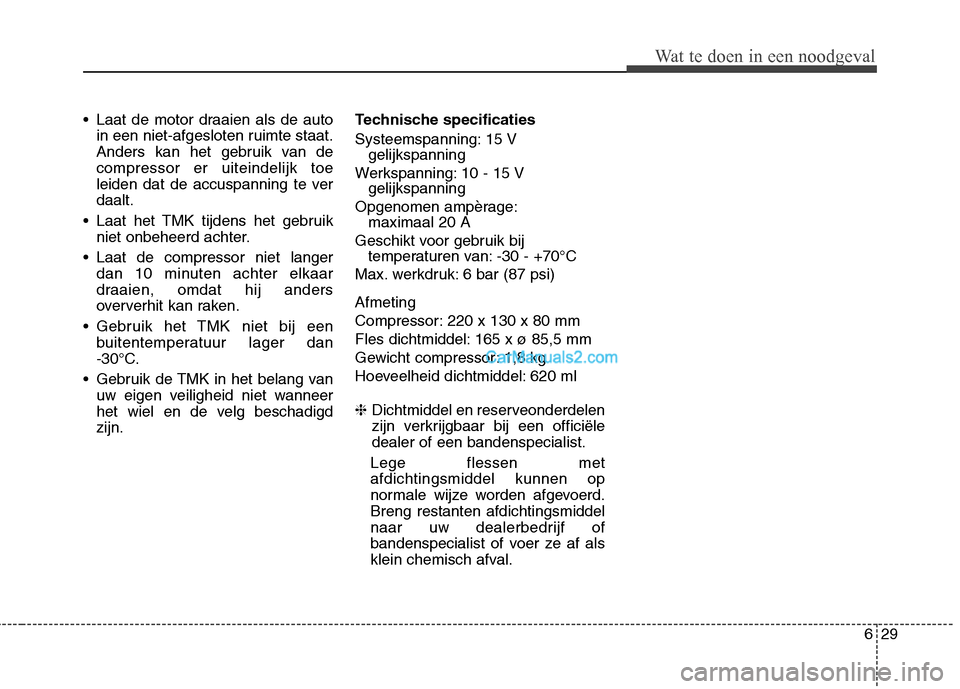

Laat de motor draaien als de autoin een niet-afgesloten ruimte staat.
Anders kan het gebruik van decompressor er uiteindelijk toe
leiden dat de accuspanning te verdaalt.
Laat het TMK tijdens het gebruik niet onbeheerd achter.
Laat de compressor niet langer dan 10 minuten achter elkaar
draaien, omdat hij anders
oververhit kan raken.
Gebruik het TMK niet bij een buitentemperatuur lager dan
-30°C.
Gebruik de TMK in het belang van uw eigen veiligheid niet wanneer
het wiel en de velg beschadigdzijn. Technische specificaties
Systeemspanning: 15 V
gelijkspanning
Werkspanning: 10 - 15 V gelijkspanning
Opgenomen ampèrage: maximaal 20 A
Geschikt voor gebruik bij temperaturen van: -30 - +70°C
Max. werkdruk: 6 bar (87 psi) Afmeting
Compressor: 220 x 130 x 80 mm
Fles dichtmiddel: 165 x ø 85,5 mm
Gewicht compressor: 1,8 kg
Hoeveelheid dichtmiddel: 620 ml ❈ Dichtmiddel en reserveonderdelen
zijn verkrijgbaar bij een officiëledealer of een bandenspecialist.
Lege flessen metafdichtingsmiddel kunnen op
normale wijze worden afgevoerd.Breng restanten afdichtingsmiddel
naar uw dealerbedrijf of
bandenspecialist of voer ze af als
klein chemisch afval.

Wat te doen in een noodgeval
30
6
Wat te doen in een noodgeval
Wat te doen in een noodgeval

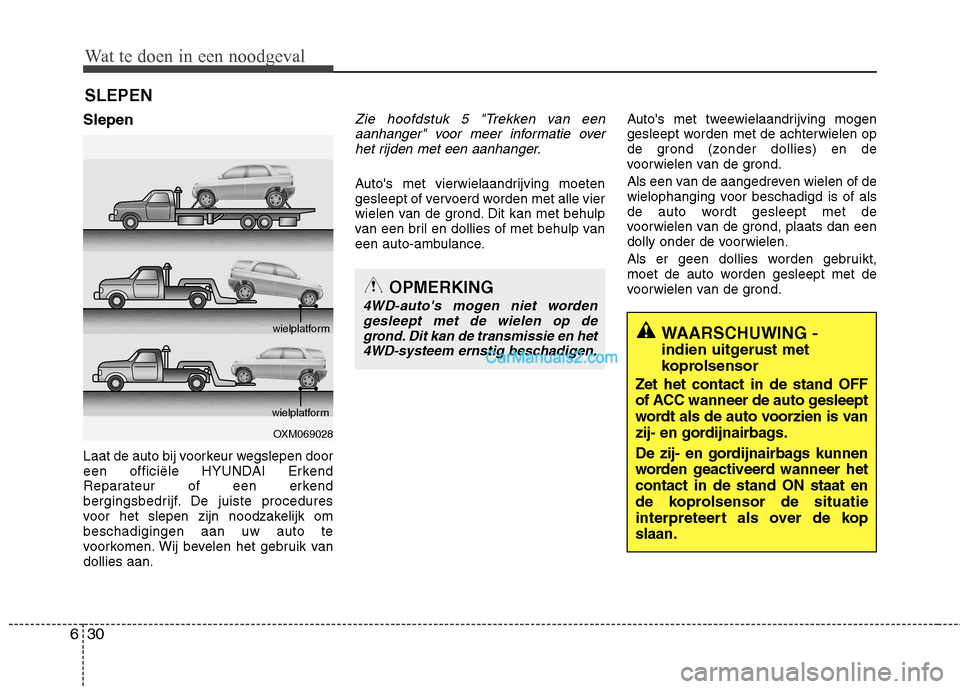

SLEPEN
Slepen
Laat de auto bij voorkeur wegslepen door
een officiële HYUNDAI Erkend
Reparateur of een erkend
bergingsbedrijf. De juiste procedures
voor het slepen zijn noodzakelijk ombeschadigingen aan uw auto te
voorkomen. Wij bevelen het gebruik vandollies aan.
Zie hoofdstuk 5 "Trekken van een aanhanger" voor meer informatie overhet rijden met een aanhanger.
Auto's met vierwielaandrijving moeten
gesleept of vervoerd worden met alle vier
wielen van de grond. Dit kan met behulp
van een bril en dollies of met behulp van
een auto-ambulance. Auto's met tweewielaandrijving mogen
gesleept worden met de achterwielen op
de grond (zonder dollies) en de
voorwielen van de grond.
Als een van de aangedreven wielen of de
wielophanging voor beschadigd is of als
de auto wordt gesleept met de
voorwielen van de grond, plaats dan een
dolly onder de voorwielen.
Als er geen dollies worden gebruikt,
moet de auto worden gesleept met de
voorwielen van de grond.
OXM069028
wielplatform
wielplatform
OPMERKING
4WD-auto's mogen niet worden
gesleept met de wielen op degrond. Dit kan de transmissie en het4WD-systeem ernstig beschadigen.
WAARSCHUWING -
indien uitgerust met
koprolsensor
Zet het contact in de stand OFF
of ACC wanneer de auto gesleept
wordt als de auto voorzien is van
zij- en gordijnairbags.
De zij- en gordijnairbags kunnen
worden geactiveerd wanneer hetcontact in de stand ON staat en
de koprolsensor de situatie
interpreteert als over de kopslaan.

631
Wat te doen in een noodgeval

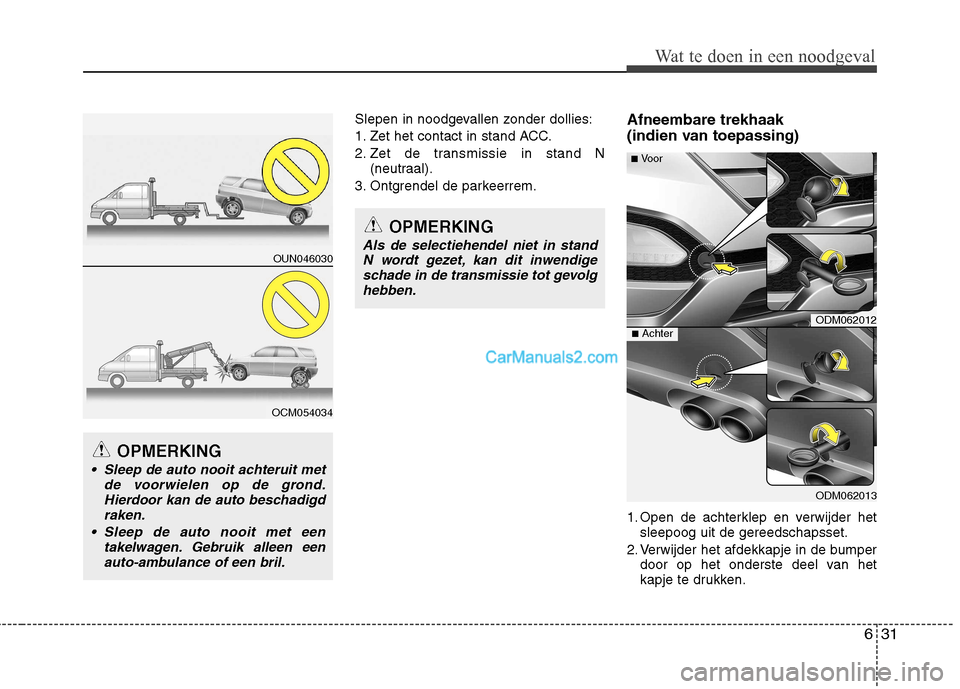

Slepen in noodgevallen zonder dollies:
1. Zet het contact in stand ACC.
2. Zet de transmissie in stand N(neutraal).
3. Ontgrendel de parkeerrem. Afneembare trekhaak
(indien van toepassing)
1. Open de achterklep en verwijder het
sleepoog uit de gereedschapsset.
2. Verwijder het afdekkapje in de bumper door op het onderste deel van het
kapje te drukken.
OPMERKING
Als de selectiehendel niet in stand
N wordt gezet, kan dit inwendigeschade in de transmissie tot gevolg hebben.
OPMERKING
Sleep de auto nooit achteruit met de voorwielen op de grond.
Hierdoor kan de auto beschadigdraken.
Sleep de auto nooit met een takelwagen. Gebruik alleen een
auto-ambulance of een bril.
OUN046030
OCM054034
ODM062012
ODM062013
■
Voor
■ Achter

Wat te doen in een noodgeval
32
6
Wat te doen in een noodgeval
Wat te doen in een noodgeval

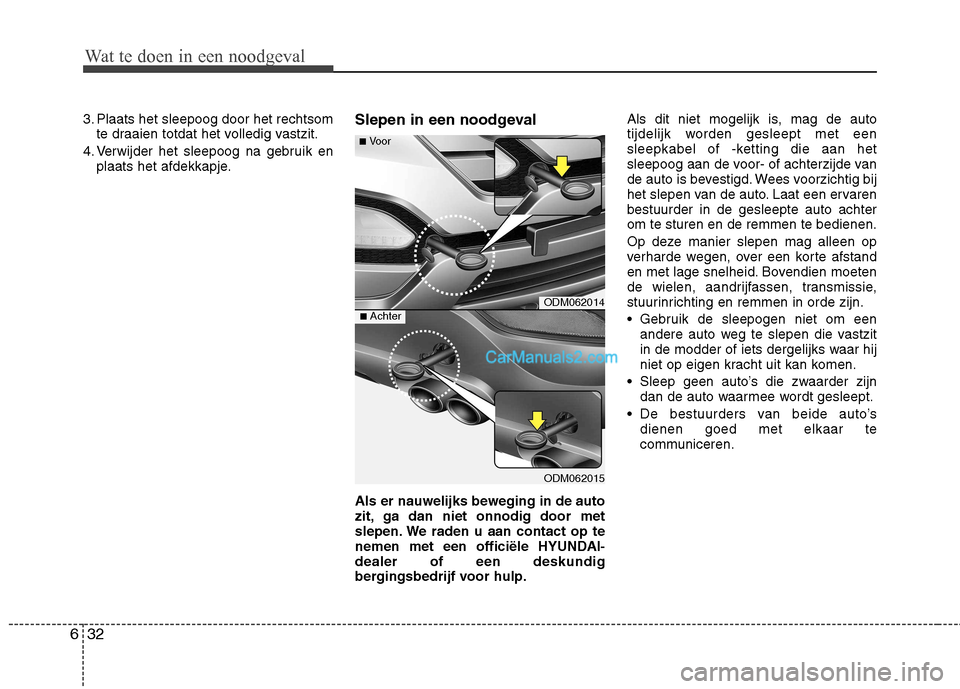

3. Plaats het sleepoog door het rechtsom
te draaien totdat het volledig vastzit.
4. Verwijder het sleepoog na gebruik en plaats het afdekkapje. Slepen in een noodgeval
Als er nauwelijks beweging in de auto
zit, ga dan niet onnodig door met
slepen. We raden u aan contact op te
nemen met een officiële HYUNDAI-dealer of een deskundig
bergingsbedrijf voor hulp. Als dit niet mogelijk is, mag de auto
tijdelijk worden gesleept met een
sleepkabel of -ketting die aan het
sleepoog aan de voor- of achterzijde van
de auto is bevestigd. Wees voorzichtig bij
het slepen van de auto. Laat een ervarenbestuurder in de gesleepte auto achterom te sturen en de remmen te bedienen.
Op deze manier slepen mag alleen op
verharde wegen, over een korte afstand
en met lage snelheid. Bovendien moeten
de wielen, aandrijfassen, transmissie,
stuurinrichting en remmen in orde zijn.
Gebruik de sleepogen niet om een
andere auto weg te slepen die vastzit
in de modder of iets dergelijks waar hij
niet op eigen kracht uit kan komen.
Sleep geen auto’s die zwaarder zijn dan de auto waarmee wordt gesleept.
De bestuurders van beide auto’s dienen goed met elkaar te
communiceren.
ODM062014
ODM062015
■
Voor
■ Achter

633
Wat te doen in een noodgeval

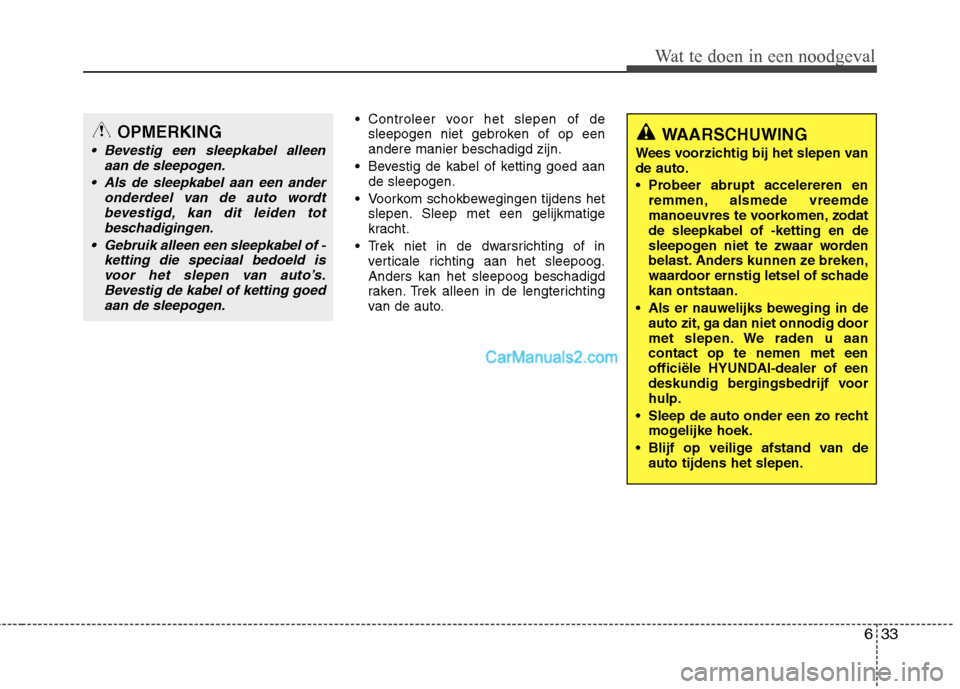

Controleer voor het slepen of desleepogen niet gebroken of op een andere manier beschadigd zijn.
Bevestig de kabel of ketting goed aan de sleepogen.
Voorkom schokbewegingen tijdens het slepen. Sleep met een gelijkmatige
kracht.
Trek niet in de dwarsrichting of in verticale richting aan het sleepoog.Anders kan het sleepoog beschadigd
raken. Trek alleen in de lengterichting
van de auto.
WAARSCHUWING
Wees voorzichtig bij het slepen van de auto.
Probeer abrupt accelereren en remmen, alsmede vreemde
manoeuvres te voorkomen, zodatde sleepkabel of -ketting en de
sleepogen niet te zwaar worden
belast. Anders kunnen ze breken,
waardoor ernstig letsel of schadekan ontstaan.
Als er nauwelijks beweging in de auto zit, ga dan niet onnodig door
met slepen. We raden u aancontact op te nemen met een
officiële HYUNDAI-dealer of een
deskundig bergingsbedrijf voorhulp.
Sleep de auto onder een zo recht mogelijke hoek.
Blijf op veilige afstand van de auto tijdens het slepen.OPMERKING
Bevestig een sleepkabel alleen
aan de sleepogen.
Als de sleepkabel aan een ander onderdeel van de auto wordtbevestigd, kan dit leiden totbeschadigingen.
Gebruik alleen een sleepkabel of - ketting die speciaal bedoeld isvoor het slepen van auto’s.Bevestig de kabel of ketting goed aan de sleepogen.

Wat te doen in een noodgeval
Wat te doen in een noodgeval

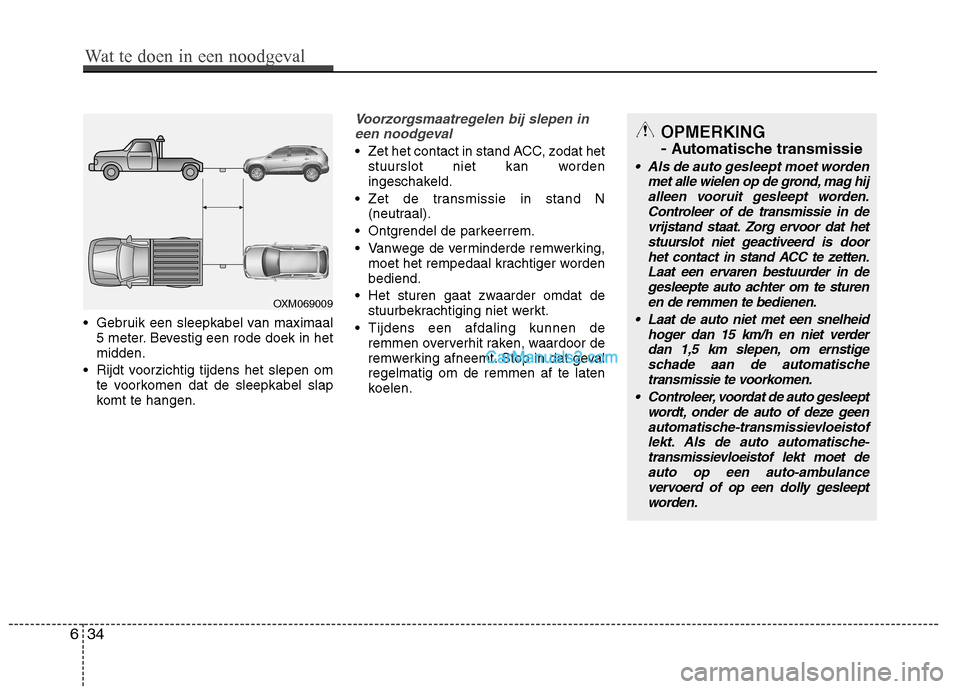

Gebruik een sleepkabel van maximaal
5 meter. Bevestig een rode doek in het midden.
Rijdt voorzichtig tijdens het slepen om te voorkomen dat de sleepkabel slap
komt te hangen.
Voorzorgsmaatregelen bij slepen in
een noodgeval
Zet het contact in stand ACC, zodat het stuurslot niet kan worden
ingeschakeld.
Zet de transmissie in stand N (neutraal).
Ontgrendel de parkeerrem.
Vanwege de verminderde remwerking, moet het rempedaal krachtiger worden bediend.
Het sturen gaat zwaarder omdat de stuurbekrachtiging niet werkt.
Tijdens een afdaling kunnen de remmen oververhit raken, waardoor de
remwerking afneemt. Stop in dat gevalregelmatig om de remmen af te laten
koelen.
OPMERKING -Automatische transmissie
Als de auto gesleept moet worden
met alle wielen op de grond, mag hij
alleen vooruit gesleept worden.Controleer of de transmissie in devrijstand staat. Zorg ervoor dat hetstuurslot niet geactiveerd is door
het contact in stand ACC te zetten.Laat een ervaren bestuurder in de gesleepte auto achter om te sturen
en de remmen te bedienen.
Laat de auto niet met een snelheid hoger dan 15 km/h en niet verderdan 1,5 km slepen, om ernstigeschade aan de automatische
transmissie te voorkomen.
Controleer, voordat de auto gesleept wordt, onder de auto of deze geenautomatische-transmissievloeistof lekt. Als de auto automatische-
transmissievloeistof lekt moet deauto op een auto-ambulance vervoerd of op een dolly gesleeptworden.
OXM069009
634
Wat te doen in een noodgeval

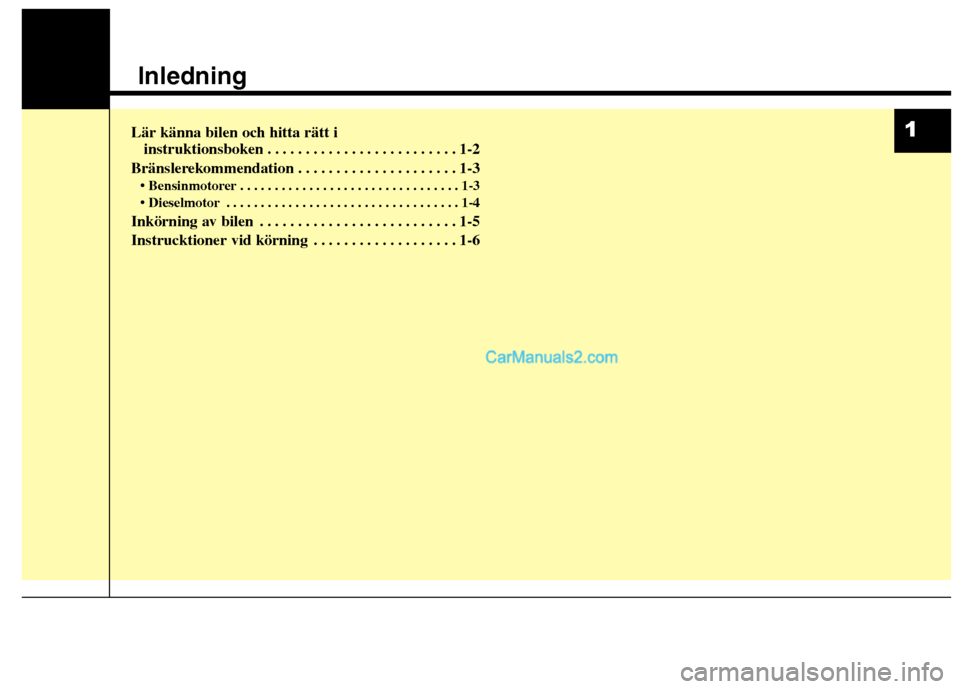

Inledning
Lär känna bilen och hitta rätt i instruktionsboken . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Bränslerekommendation . . . . . . . . . . . . . . . . . . . . . 1-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
Inkörning av bilen . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
Instrucktioner vid körning . . . . . . . . . . . . . . . . . . . 1-61
