Sistemas e equipamentos do veículo

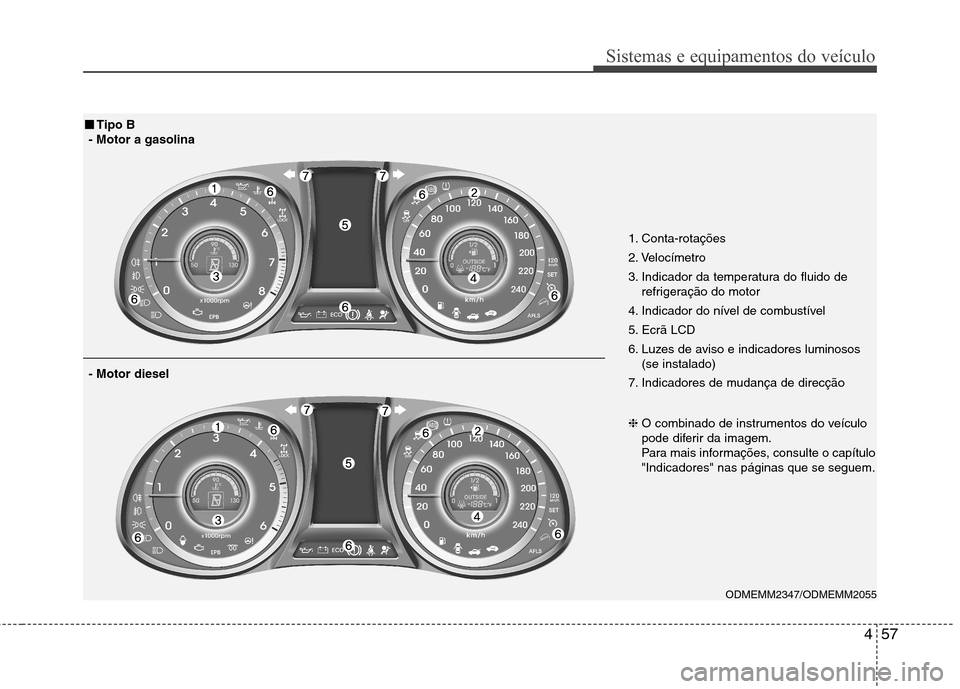

1. Conta-rotações
2. Velocímetro
3. Indicador da temperatura do fluido derefrigeração do motor
4. Indicador do nível de combustível
5. Ecrã LCD
6. Luzes de aviso e indicadores luminosos (se instalado)
7. Indicadores de mudança de direcção
ODMEMM2347/ODMEMM2055
■■Tipo B
- Motor a gasolina
❈O combinado de instrumentos do veículo
pode diferir da imagem.
Para mais informações, consulte o capítulo"Indicadores" nas páginas que se seguem.
- Motor diesel

Sistemas e equipamentos do veículo
58
4

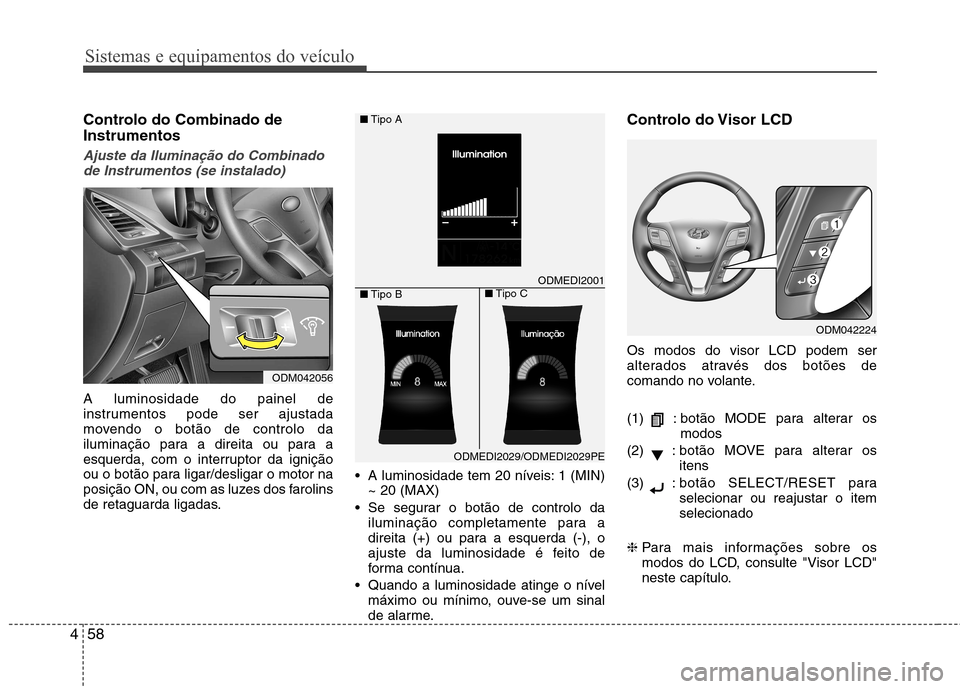

Controlo do Combinado de Instrumentos
Ajuste da Iluminação do Combinado
de Instrumentos (se instalado)
A luminosidade do painel de
instrumentos pode ser ajustada
movendo o botão de controlo da
iluminação para a direita ou para a
esquerda, com o interruptor da ignição
ou o botão para ligar/desligar o motor na
posição ON, ou com as luzes dos farolins
de retaguarda ligadas. A luminosidade tem 20 níveis: 1 (MIN)
~ 20 (MAX)
Se segurar o botão de controlo da iluminação completamente para a
direita (+) ou para a esquerda (-), o
ajuste da luminosidade é feito de
forma contínua.
Quando a luminosidade atinge o nível máximo ou mínimo, ouve-se um sinal
de alarme. Controlo do Visor LCD Os modos do visor LCD podem ser
alterados através dos botões de
comando no volante.
(1) : botão MODE para alterar os
modos
(2) : botão MOVE para alterar os itens
(3) : botão SELECT/RESET para
selecionar ou reajustar o itemselecionado
❈ Para mais informações sobre os
modos do LCD, consulte "Visor LCD"
neste capítulo.
ODM042056
ODM042224
ODMEDI2001
■Tipo A
■ Tipo B
ODMEDI2029/ODMEDI2029PE
■Tipo C

459
Sistemas e equipamentos do veículo

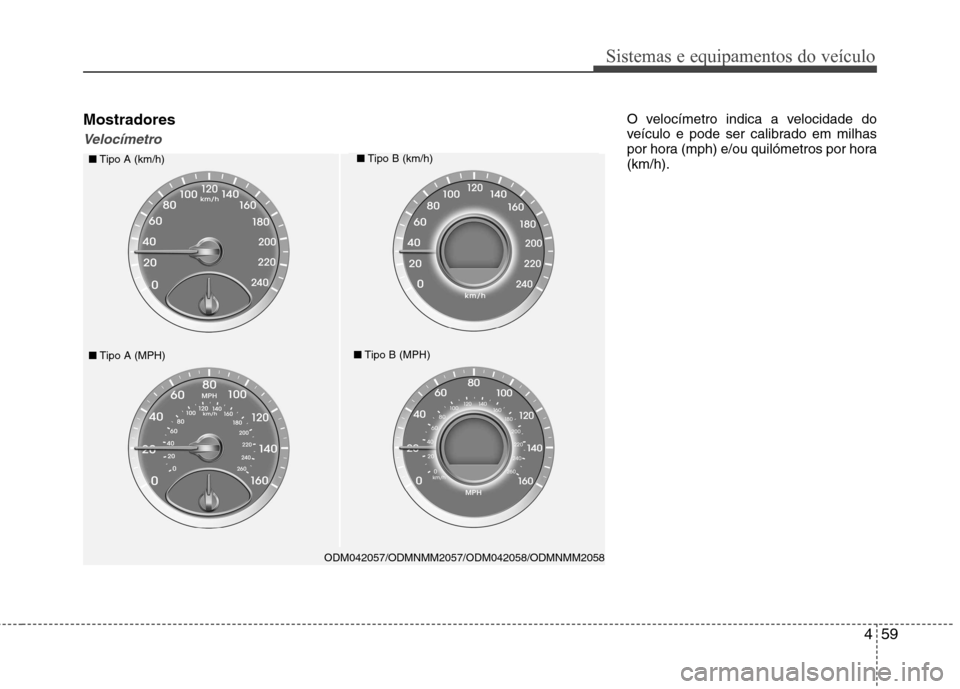

Mostradores
Velocímetro
O velocímetro indica a velocidade do
veículo e pode ser calibrado em milhas
por hora (mph) e/ou quilómetros por hora(km/h).
ODM042057/ODMNMM2057/ODM042058/ODMNMM2058
■Tipo A (km/h)■Tipo B (km/h)
■Tipo A (MPH)■Tipo B (MPH)

Sistemas e equipamentos do veículo
60
4

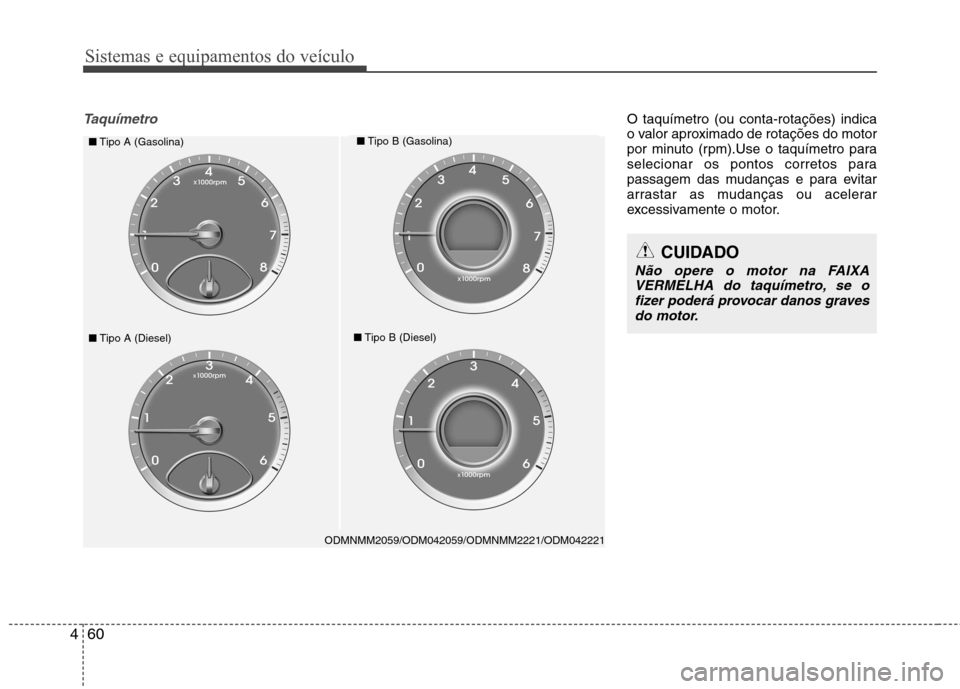

TaquímetroO taquímetro (ou conta-rotações) indica
o valor aproximado de rotações do motor
por minuto (rpm).Use o taquímetro para
selecionar os pontos corretos para
passagem das mudanças e para evitar
arrastar as mudanças ou acelerar
excessivamente o motor.
ODMNMM2059/ODM042059/ODMNMM2221/ODM042221
■ Tipo A (Gasolina)■Tipo B (Gasolina)
■Tipo A (Diesel)■Tipo B (Diesel)
CUIDADO
Não opere o motor na FAIXA
VERMELHA do taquímetro, se o
fizer poderá provocar danos gravesdo motor.

461
Sistemas e equipamentos do veículo

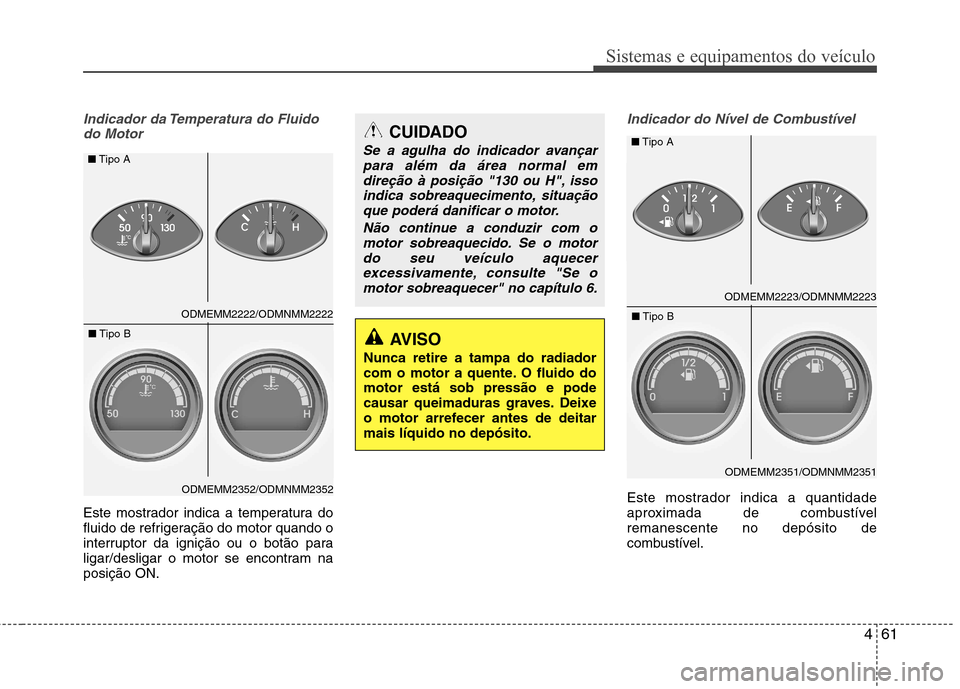

Indicador da Temperatura do Fluidodo Motor
Este mostrador indica a temperatura do
fluido de refrigeração do motor quando o
interruptor da ignição ou o botão para
ligar/desligar o motor se encontram naposição ON.
Indicador do Nível de Combustível
Este mostrador indica a quantidade
aproximada de combustívelremanescente no depósito de
combustível.
ODMEMM2223/ODMNMM2223
■
Tipo A
ODMEMM2351/ODMNMM2351
■
Tipo B
ODMEMM2222/ODMNMM2222
■
Tipo A
ODMEMM2352/ODMNMM2352
■
Tipo B
CUIDADO
Se a agulha do indicador avançar
para além da área normal em
direção à posição "130 ou H", issoindica sobreaquecimento, situaçãoque poderá danificar o motor.
Não continue a conduzir com omotor sobreaquecido. Se o motor do seu veículo aquecerexcessivamente, consulte "Se omotor sobreaquecer" no capítulo 6.
AVISO
Nunca retire a tampa do radiador
com o motor a quente. O fluido domotor está sob pressão e pode
causar queimaduras graves. Deixe
o motor arrefecer antes de deitarmais líquido no depósito.

Sistemas e equipamentos do veículo
62
4
✽✽
NOTA

463
Sistemas e equipamentos do veículo
Indicador da Temperatura Exterior
Este mostrador indica a temperatura
atual do ar exterior com um intervalo de1°C (1°F).
- Alcance do indicador de temperatura :-40°C ~ 60°C (-40°F ~ 140°F)
A temperatura exterior indicada no
mostrador não muda imediatamente
como num termómetro comum para não
provocar uma eventual desatenção do
condutor.
A unidade da temperatura pode ser
alterada através do modo "Definições do
Utilizador" do visor LCD (de °C para °F
ou de °F para °C). ❈ Para mais informações, consulte
"Visor LCD" neste capítulo.
Luz Avisadora de Gelo na Estrada
(se instalado)
Esta luz avisadora alerta o condutor para a possibilidade de presença de gelo na
estrada.
A luz avisadora (bem como o indicador
de temperatura exterior) pisca 10 vezes
antes de ficar acesa e o sinal sonoro faz-
se ouvir por 3 vezes, quando:
- A temperatura indicada no indicador de temperatura exterior é inferior a
aproximadamente 4°C (39,2°F).
- O interruptor da ignição ou o botão para ligar/desligar o motor estão naposição ON.
✽✽ NOTA
Se a luz avisadora de gelo na estrada se
acender durante a condução, deverá
conduzir com mais cuidado e
redobrando a segurança, evitandovelocidades excessivas, aceleraçõesrápidas, travagens bruscas ou viragensabruptas, etc.
ODMEDI2905/OVF041089
■
Tipo A
■Tipo B
ODMEDI2906/OVF041090
■
Tipo A
■Tipo B

Sistemas e equipamentos do veículo
64
4

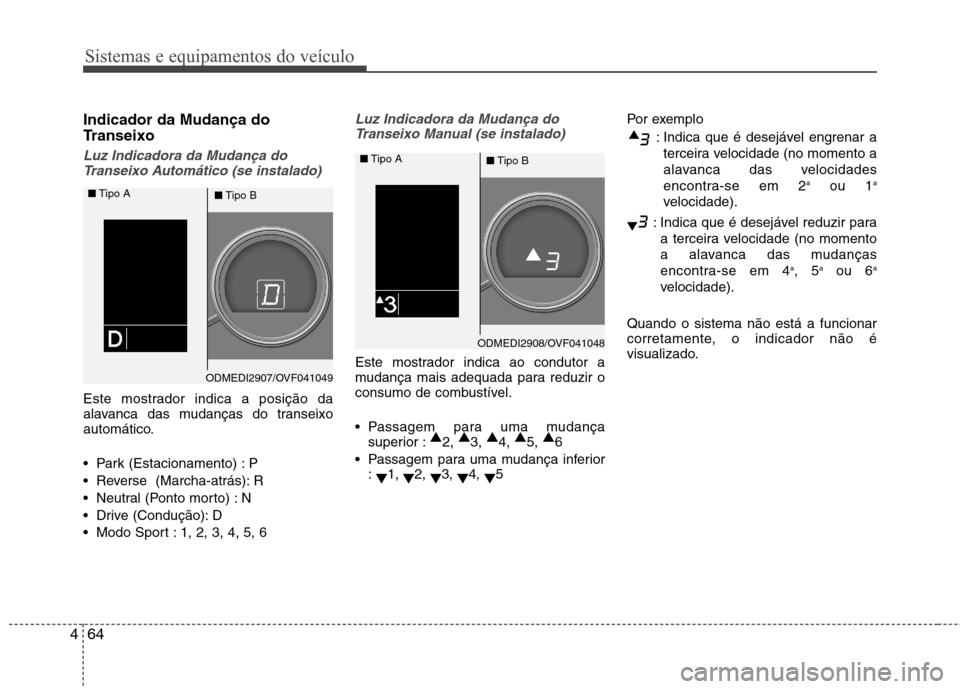

Indicador da Mudança do
Transeixo
Luz Indicadora da Mudança do
Transeixo Automático (se instalado)
Este mostrador indica a posição da
alavanca das mudanças do transeixo
automático.
Park (Estacionamento) : P
Reverse (Marcha-atrás): R
Neutral (Ponto morto) : N
Drive (Condução): D
Modo Sport : 1, 2, 3, 4, 5, 6
Luz Indicadora da Mudança doTranseixo Manual (se instalado)
Este mostrador indica ao condutor a
mudança mais adequada para reduzir o
consumo de combustível.
Passagem para uma mudança superior : ▲
2, ▲
3, ▲
4, ▲
5, ▲
6
Passagem para uma mudança inferior :▼ 1,
▼2,
▼3,
▼4,
▼5 Por exemplo
: Indica que é desejável engrenar aterceira velocidade (no momento a
alavanca das velocidades
encontra-se em 2 a
ou 1 a
velocidade).
: Indica que é desejável reduzir para a terceira velocidade (no momento
a alavanca das mudanças
encontra-se em 4 a
, 5 a
ou 6 a
velocidade).
Quando o sistema não está a funcionar
corretamente, o indicador não é
visualizado.ODMEDI2907/OVF041049
■
Tipo A
■Tipo B
ODMEDI2908/OVF041048
■
Tipo A
■Tipo B

465
Sistemas e equipamentos do veículo

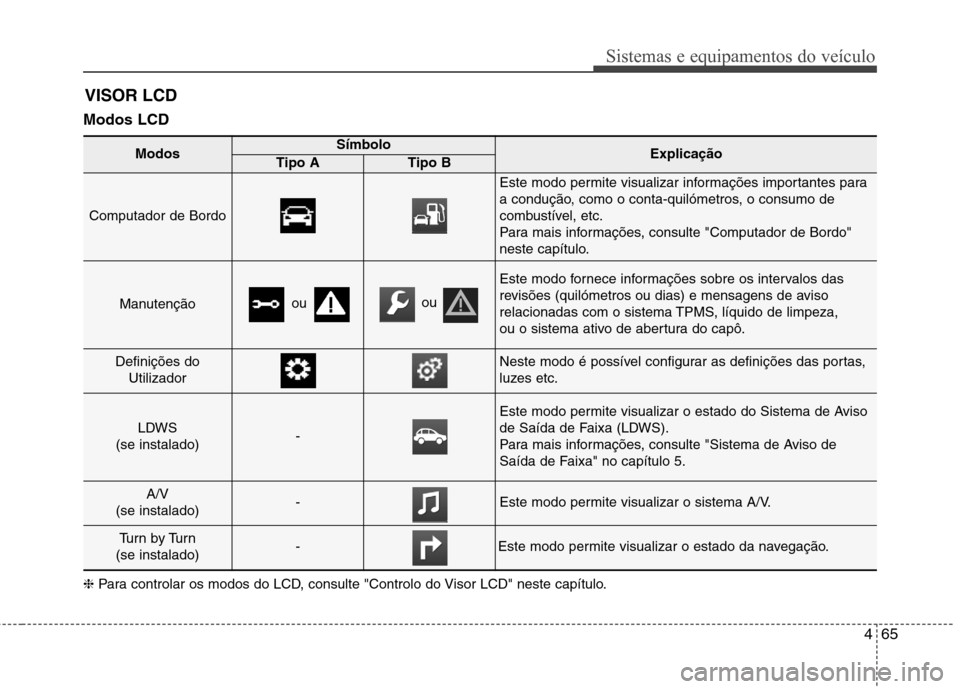

Modos LCD VISOR LCD
❈ Para controlar os modos do LCD, consulte "Controlo do Visor LCD" neste capítulo.
ModosSímboloExplicaçãoTipo ATipo B
Computador de Bordo
Este modo permite visualizar informações importantes para
a condução, como o conta-quilómetros, o consumo de
combustível, etc.
Para mais informações, consulte "Computador de Bordo"
neste capítulo.
Manutenção
Este modo fornece informações sobre os intervalos das
revisões (quilómetros ou dias) e mensagens de aviso
relacionadas com o sistema TPMS, líquido de limpeza,
ou o sistema ativo de abertura do capô.
Definições do
UtilizadorNeste modo é possível configurar as definições das portas,
luzes etc.
LDWS
(se instalado)-
Este modo permite visualizar o estado do Sistema de Aviso
de Saída de Faixa (LDWS).
Para mais informações, consulte "Sistema de Aviso de
Saída de Faixa" no capítulo 5.
A/V
(se instalado)-Este modo permite visualizar o sistema A/V.
Tu r n b y Tu r n
(se instalado)-Este modo permite visualizar o estado da navegação.
ou ou

Sistemas e equipamentos do veículo
66
4

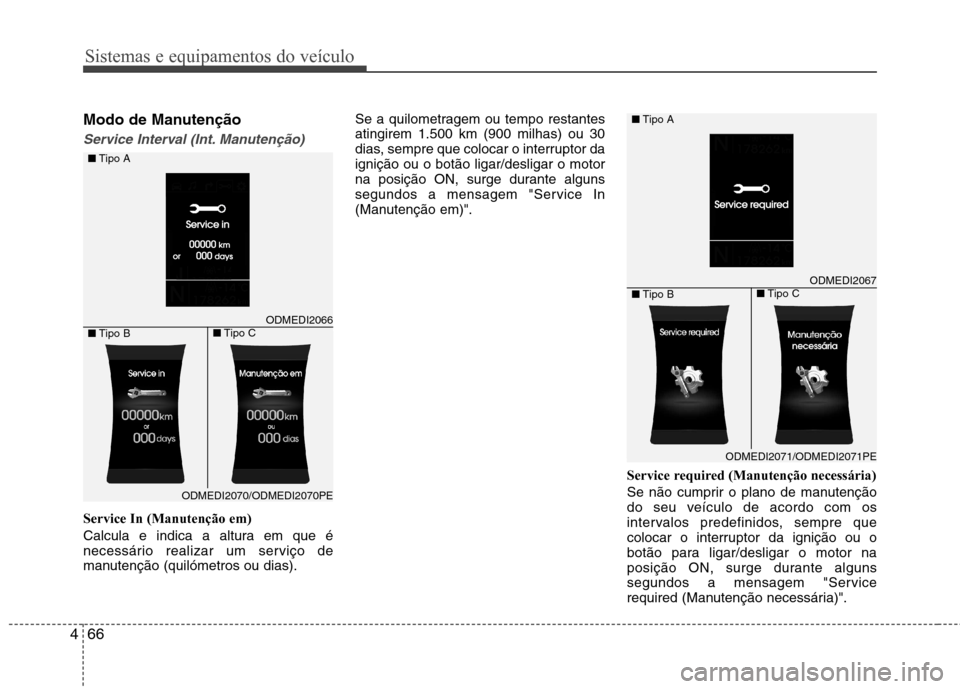

Modo de Manutenção
Service Interval (Int. Manutenção)
Service In (Manutenção em)
Calcula e indica a altura em que é
necessário realizar um serviço de
manutenção (quilómetros ou dias). Se a quilometragem ou tempo restantesatingirem 1.500 km (900 milhas) ou 30
dias, sempre que colocar o interruptor daignição ou o botão ligar/desligar o motor
na posição ON, surge durante alguns
segundos a mensagem "Service In
(Manutenção em)".
Service required (Manutenção necessária)
Se não cumprir o plano de manutenção
do seu veículo de acordo com os
intervalos predefinidos, sempre que
colocar o interruptor da ignição ou o
botão para ligar/desligar o motor na
posição ON, surge durante alguns
segundos a mensagem "Service
required (Manutenção necessária)".
ODMEDI2066
■Tipo A
■ Tipo B
ODMEDI2070/ODMEDI2070PE
■Tipo C
ODMEDI2067
■Tipo A
■ Tipo B
ODMEDI2071/ODMEDI2071PE
■Tipo C
