Page 111 of 608

Om något händer
26
6

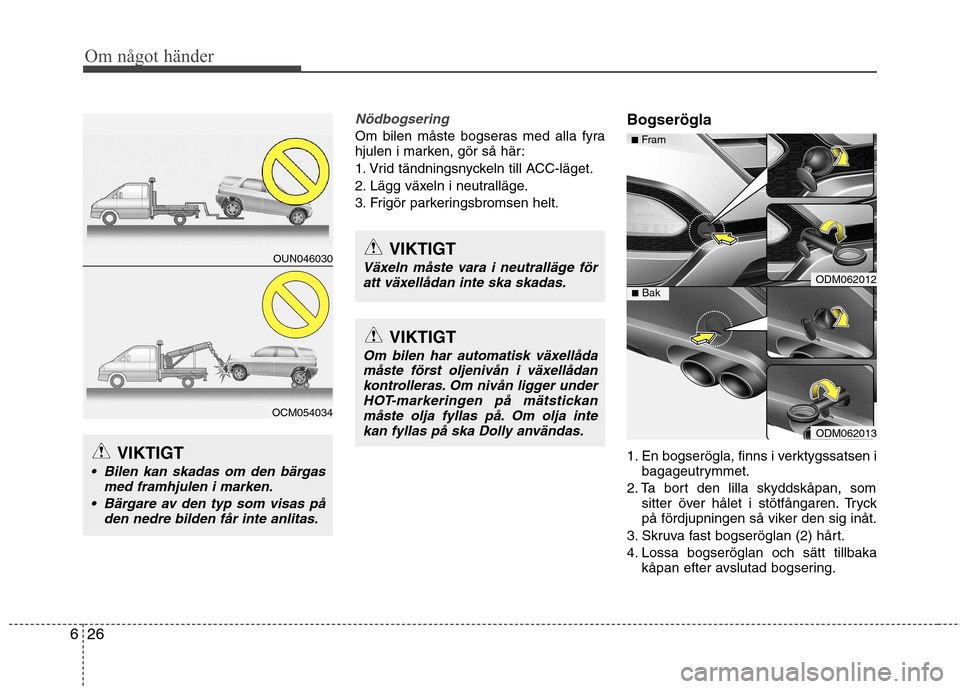

Nödbogsering
Om bilen måste bogseras med alla fyra
hjulen i marken, gör så här:
1. Vrid tändningsnyckeln till ACC-läget.
2. Lägg växeln i neutralläge.
3. Frigör parkeringsbromsen helt. Bogserögla
1. En bogserögla, finns i verktygssatsen i
bagageutrymmet.
2. Ta bort den lilla skyddskåpan, som sitter över hålet i stötfångaren. Tryck
på fördjupningen så viker den sig inåt.
3. Skruva fast bogseröglan (2) hårt.
4. Lossa bogseröglan och sätt tillbaka kåpan efter avslutad bogsering.
VIKTIGT
Växeln måste vara i neutralläge för
att växellådan inte ska skadas.
VIKTIGT
Om bilen har automatisk växellådamåste först oljenivån i växellådan
kontrolleras. Om nivån ligger underHOT-markeringen på mätstickanmåste olja fyllas på. Om olja intekan fyllas på ska Dolly användas.
VIKTIGT
Bilen kan skadas om den bärgas med framhjulen i marken.
Bärgare av den typ som visas på den nedre bilden får inte anlitas.
OUN046030
OCM054034
ODM062012
ODM062013
■
Fram
■ Bak
Page 112 of 608

627
Om något händer

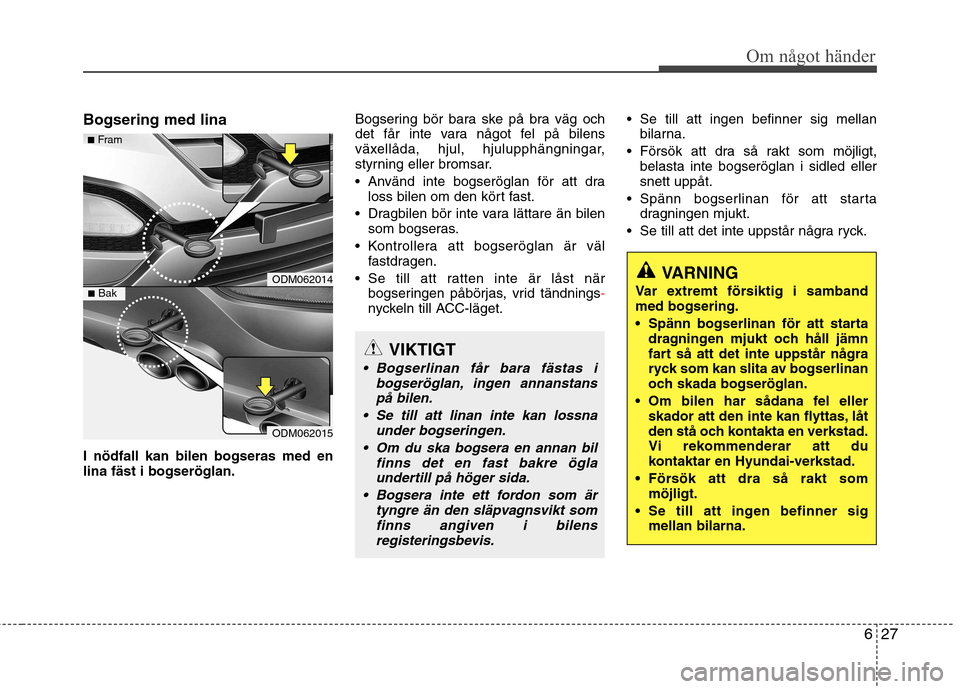

Bogsering med lina I nödfall kan bilen bogseras med en lina fäst i bogseröglan.Bogsering bör bara ske på bra väg och
det får inte vara något fel på bilens
växellåda, hjul, hjulupphängningar,
styrning eller bromsar.
Använd inte bogseröglan för att dra
loss bilen om den kört fast.
Dragbilen bör inte vara lättare än bilen som bogseras.
Kontrollera att bogseröglan är väl fastdragen.
Se till att ratten inte är låst när bogseringen påbörjas, vrid tändnings
-nyckeln till ACC-läget. Se till att ingen befinner sig mellan
bilarna.
Försök att dra så rakt som möjligt, belasta inte bogseröglan i sidled eller snett uppåt.
Spänn bogserlinan för att starta dragningen mjukt.
Se till att det inte uppstår några ryck.
VIKTIGT
Bogserlinan får bara fästas i bogseröglan, ingen annanstans
på bilen.
Se till att linan inte kan lossna under bogseringen.
Om du ska bogsera en annan bil finns det en fast bakre öglaundertill på höger sida.
Bogsera inte ett fordon som är tyngre än den släpvagnsvikt somfinns angiven i bilensregisteringsbevis.
ODM062014
ODM062015
■
Fram
■Bak
VARNING
Var extremt försiktig i samband med bogsering.
Spänn bogserlinan för att starta dragningen mjukt och håll jämn
fart så att det inte uppstår några
ryck som kan slita av bogserlinan
och skada bogseröglan.
Om bilen har sådana fel eller skador att den inte kan flyttas, låt
den stå och kontakta en verkstad.
Vi rekommenderar att du
kontaktar en Hyundai-verkstad.
Försök att dra så rakt som möjligt.
Se till att ingen befinner sig mellan bilarna.
Page 113 of 608

Om något händer
28
6

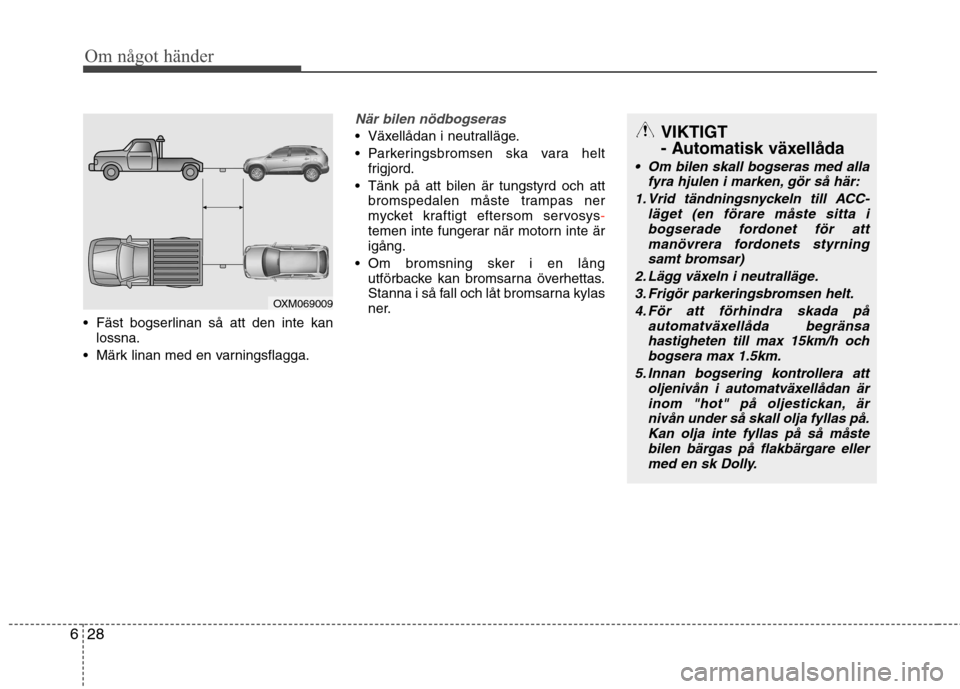

Fäst bogserlinan så att den inte kan
lossna.
Märk linan med en varningsflagga.
När bilen nödbogseras
Växellådan i neutralläge.
Parkeringsbromsen ska vara helt frigjord.
Tänk på att bilen är tungstyrd och att bromspedalen måste trampas ner
mycket kraftigt eftersom servosys
-temen inte fungerar när motorn inte är igång.
Om bromsning sker i en lång utförbacke kan bromsarna överhettas.
Stanna i så fall och låt bromsarna kylas
ner.
OXM069009
VIKTIGT
- Automatisk växellåda
Om bilen skall bogseras med alla
fyra hjulen i marken, gör så här:
1. Vrid tändningsnyckeln till ACC- läget (en förare måste sitta ibogserade fordonet för att manövrera fordonets styrning
samt bromsar)
2. Lägg växeln i neutralläge. 3. Frigör parkeringsbromsen helt.4. För att förhindra skada på automatväxellåda begränsahastigheten till max 15km/h ochbogsera max 1.5km.
5. Innan bogsering kontrollera att oljenivån i automatväxellådan ärinom "hot" på oljestickan, är nivån under så skall olja fyllas på.Kan olja inte fyllas på så måste
bilen bärgas på flakbärgare eller med en sk Dolly.
Page 114 of 608

629
Om något händer

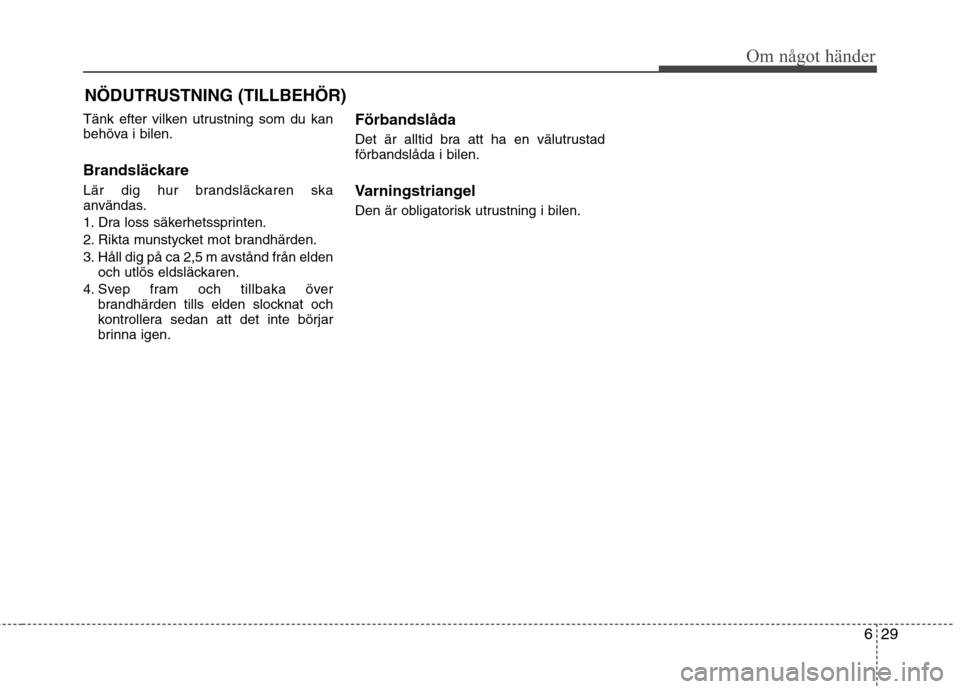

NÖDUTRUSTNING (TILLBEHÖR)
Tänk efter vilken utrustning som du kan
behöva i bilen.
Brandsläckare
Lär dig hur brandsläckaren ska
användas.
1. Dra loss säkerhetssprinten.
2. Rikta munstycket mot brandhärden.
3. Håll dig på ca 2,5 m avstånd från elden och utlös eldsläckaren.
4. Svep fram och tillbaka över brandhärden tills elden slocknat och
kontrollera sedan att det inte börjar
brinna igen. Förbandslåda
Det är alltid bra att ha en välutrustad förbandslåda i bilen.
Varningstriangel
Den är obligatorisk utrustning i bilen.
Page 115 of 608

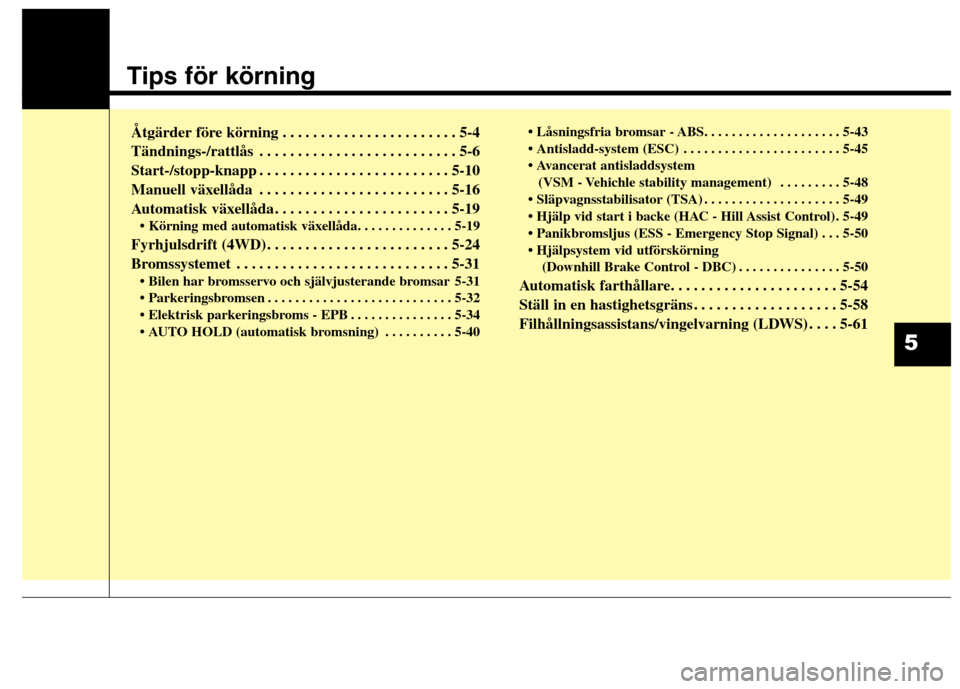

Tips för körning
Åtgärder före körning . . . . . . . . . . . . . . . . . . . . . . . 5-4
Tändnings-/rattlås . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
Start-/stopp-knapp . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
Manuell växellåda . . . . . . . . . . . . . . . . . . . . . . . . . 5-16
Automatisk växellåda . . . . . . . . . . . . . . . . . . . . . . . 5-19
Fyrhjulsdrift (4WD) . . . . . . . . . . . . . . . . . . . . . . . . 5-24
Bromssystemet . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-31 5-31
. . . . . . . . . . . . . . . . . . . . . . . . . . . 5-32
. . . . . . . . . . . . . . . 5-34
. . . . . . . . . . 5-40
. . . . . . . . . . . . . . . . . . . . . . . 5-45
(VSM - Vehichle stability management) . . . . . . . . . 5-48
. . . . . . . . . . . . . . . . . . . . 5-49
. 5-49
. . . 5-50
(Downhill Brake Control - DBC) . . . . . . . . . . . . . . . 5-50
Automatisk farthållare. . . . . . . . . . . . . . . . . . . . . . 5-54
Ställ in en hastighetsgräns . . . . . . . . . . . . . . . . . . . 5-58
Filhållningsassistans/vingelvarning (LDWS) . . . . 5-61
5
Page 116 of 608

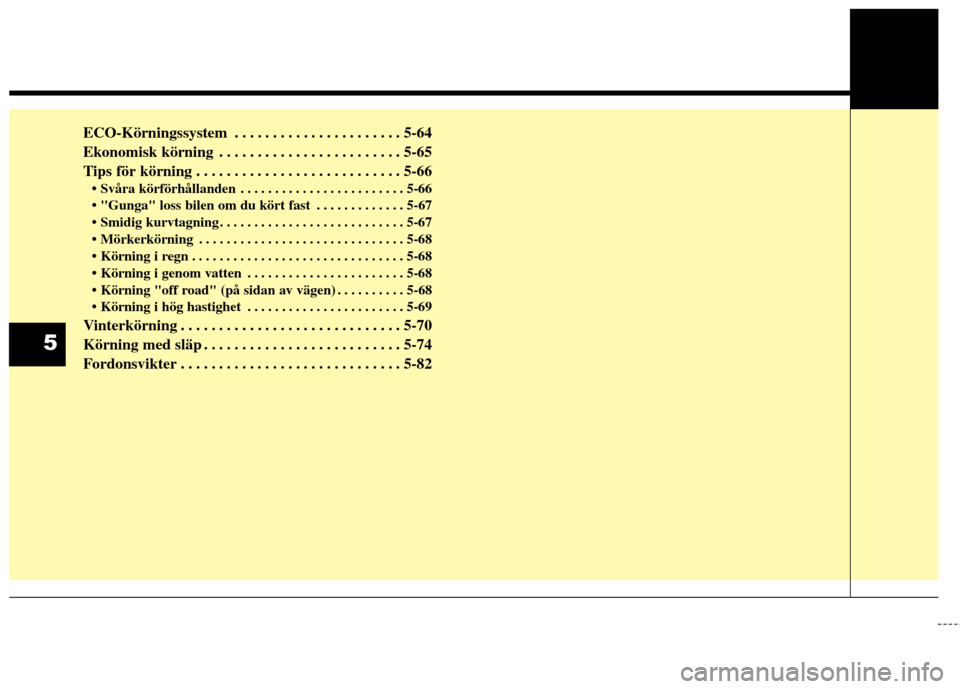

ECO-Körningssystem . . . . . . . . . . . . . . . . . . . . . . 5-64
Ekonomisk körning . . . . . . . . . . . . . . . . . . . . . . . . 5-65
Tips för körning . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-66 . . . . . . . . . . . . . . . . . . . . . . . . 5-66
. . . . . . . . . . . . . 5-67
. . . . . . . . . . . . . . . . . . . . . . . . . . . 5-67
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-68
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-68
. . . . . . . . . . . . . . . . . . . . . . . 5-68
. . . . . . . . . . 5-68
. . . . . . . . . . . . . . . . . . . . . . . 5-69
Vinterkörning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-70
Körning med släp . . . . . . . . . . . . . . . . . . . . . . . . . . 5-74
Fordonsvikter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-82
5
Page 117 of 608

53
Tips för körning
VARNING- GIFTIGA AVGASER!
Om du misstänker att det strömmar in avgaser i bilen, öppna rutorna och vädra ur bilen.
Inandas inte avgaser. Avgaser innehåller koloxid som är giftig, färglös och luktar inte.
Kontrollera att avgassystemet inte läcker. Kontrollera avgassystemet när bilen är lyft för oljebyte eller annan typ av service. Om du märker att avgasljudet förändras,
eller om du kört över något som har tagit i bilens underrede, rekommenderar vi att du vänder dig till en HYUNDAI-verkstad,
för en kontroll av bilen.
Ha inte motorn igång i ett stängt utrymme längre tid än det tar att köra in eller ut. Det gäller även om dörrar står öppna.
Sitt inte någon längre stund i en parkerad bil med motorn igång. Om du måste ha motorn igång utomhus när bilen står stilla, kör fläkten på hög hastighet och ställ in ventilationen så att frisk luft
sugs in i bilen.
Om du måste köra med bakluckan öppen på grund av att du lastat föremål som sticker ut:
1. Stäng alla sidorutor.
2. Öppna alla ventilationsmunstycken i instrumentpanelen helt.
3. Ställ in luftriktningen mot huvud/fötter och välj friskluft samt kör fläkten på hög hastighet.
Kontrollera att luftintaget framför vindrutan är fritt från snö, löv och skräp, så att luftflödet in till kupén är fritt.
Page 118 of 608

Tips för körning
4
5
Utanför bilen
Kontrollera att alla rutor, yttre back-
speglar samt lampglas är rena.
Kontrollera att all belysning fungerar.
Kontrollera däckens kondition.
Se efter under bilen om det före- kommer något läckage.
Kontrollera att det är fritt bakom bilen om du ska backa. Under huven
Kontrollera alla olje- och vätskenivåer. Se kapitel 7.
Innan du startar motorn
Stäng alla dörrar.
Justera säten, ratt och backspeglar.
Kontrollera alla mätare.
Kontrollera att alla varningslampor
lyser med tändningen i läge ON.
Innan du kör iväg, kontrollera att parkeringsbromsen är helt frigjord och
att varningslampan slocknat.
Se till att du känner din bil väl och är
förtrogen med hur all utrustning fungerar.

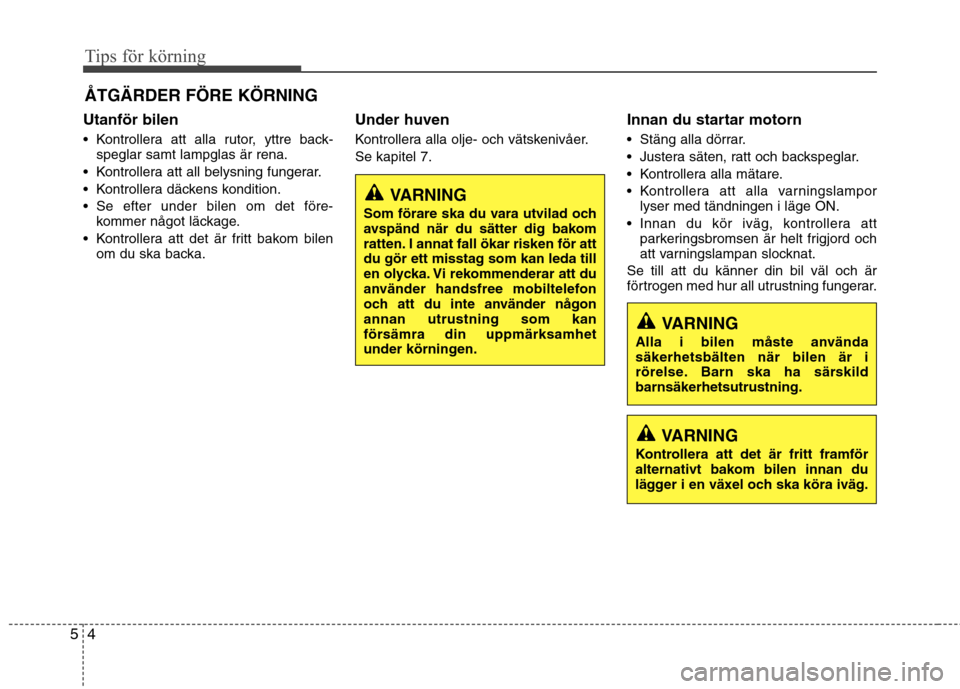

ÅTGÄRDER FÖRE KÖRNING
VARNING
Alla i bilen måste använda säkerhetsbälten när bilen är i
rörelse. Barn ska ha särskildbarnsäkerhetsutrustning.
VARNING
Kontrollera att det är fritt framför
alternativt bakom bilen innan du
lägger i en växel och ska köra iväg.
VARNING
Som förare ska du vara utvilad och
avspänd när du sätter dig bakom
ratten. I annat fall ökar risken för att
du gör ett misstag som kan leda till
en olycka. Vi rekommenderar att du
använder handsfree mobiltelefon
och att du inte använder någonannan utrustning som kan
försämra din uppmärksamhet
under körningen.

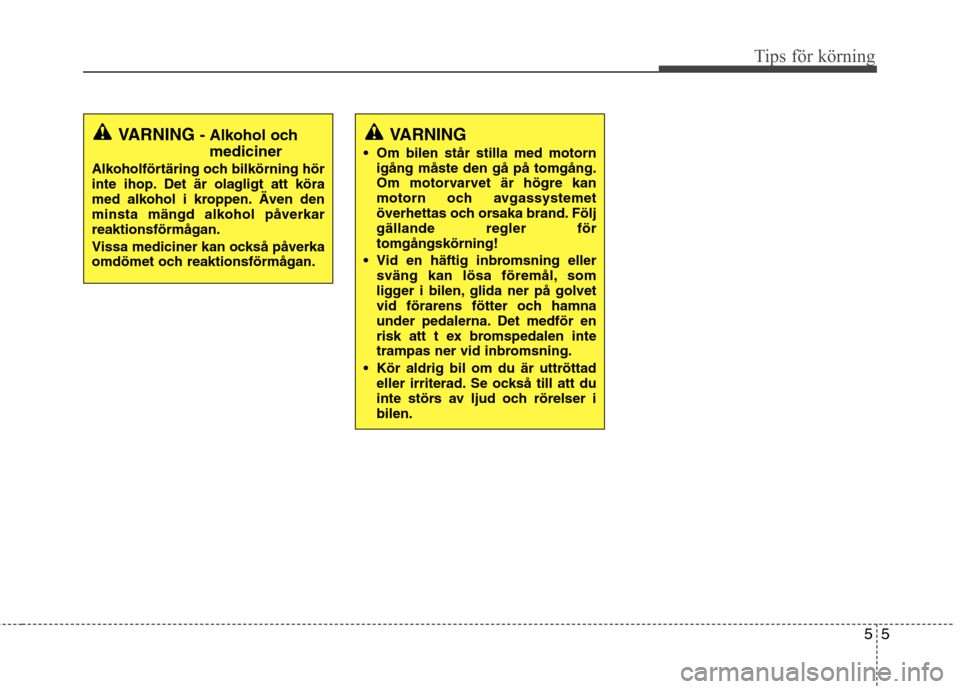

Page 119 of 608

55
Tips för körning
VARNING
Om bilen står stilla med motorn igång måste den gå på tomgång.
Om motorvarvet är högre kan
motorn och avgassystemet
överhettas och orsaka brand. Följgällande regler förtomgångskörning!
Vid en häftig inbromsning eller sväng kan lösa föremål, som
ligger i bilen, glida ner på golvet
vid förarens fötter och hamna
under pedalerna. Det medför en
risk att t ex bromspedalen inte
trampas ner vid inbromsning.
Kör aldrig bil om du är uttröttad eller irriterad. Se också till att du
inte störs av ljud och rörelser ibilen.VARNING - Alkohol och
mediciner
Alkoholförtäring och bilkörning hör
inte ihop. Det är olagligt att köra
med alkohol i kroppen. Även den
minsta mängd alkohol påverkarreaktionsförmågan.
Vissa mediciner kan också påverka
omdömet och reaktionsförmågan.
Page 120 of 608

Tips för körning
6
5

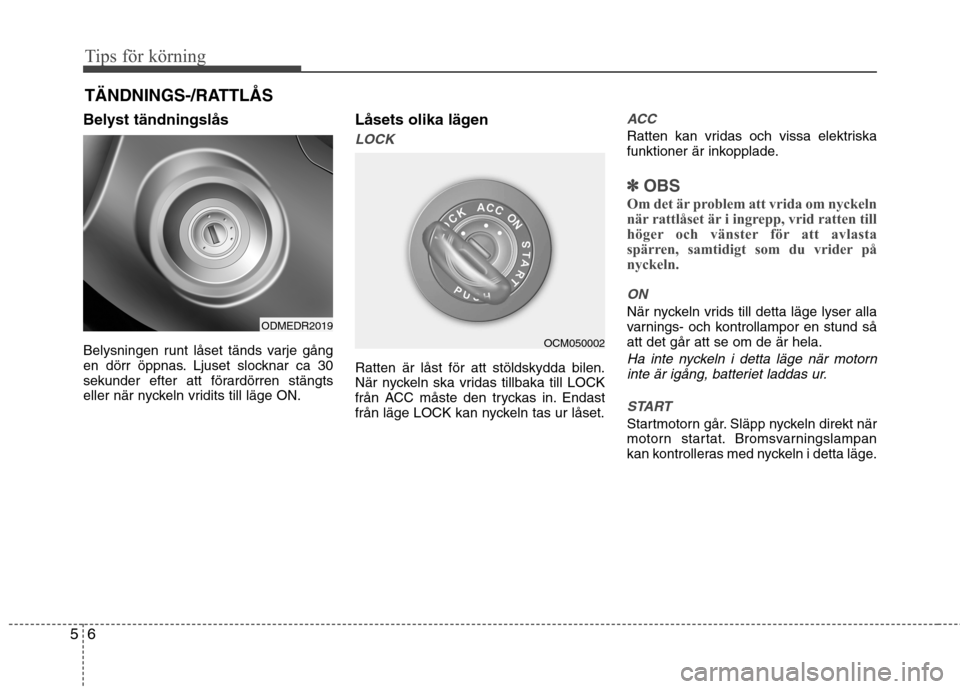

Belyst tändningslås
Belysningen runt låset tänds varje gång
en dörr öppnas. Ljuset slocknar ca 30
sekunder efter att förardörren stängts
eller när nyckeln vridits till läge ON. Låsets olika lägen
LOCK
Ratten är låst för att stöldskydda bilen.
När nyckeln ska vridas tillbaka till LOCK
från ACC måste den tryckas in. Endast
från läge LOCK kan nyckeln tas ur låset.
ACC
Ratten kan vridas och vissa elektriska
funktioner är inkopplade.
✽✽
OBS
Om det är problem att vrida om nyckeln
när rattlåset är i ingrepp, vrid ratten till
höger och vänster för att avlasta
spärren, samtidigt som du vrider på
nyckeln.
ON
När nyckeln vrids till detta läge lyser alla
varnings- och kontrollampor en stund såatt det går att se om de är hela.
Ha inte nyckeln i detta läge när motorn inte är igång, batteriet laddas ur.
START
Startmotorn går. Släpp nyckeln direkt när
motorn startat. Bromsvarningslampan
kan kontrolleras med nyckeln i detta läge.
TÄNDNINGS-/RATTLÅS
ODMEDR2019
OCM050002
