Hyundai Terracan 2002 Betriebsanleitung (in German)

6-1
SELBSTHILFE
G010A01HP-GST MOTORRAUM (BENZINMOTOR (3,5 V6))
5. Behälter für Scheibenwaschfüssigkeit
6. Luftfilter
7. Kühlerdeckel
8. Deckel des Motorenöl-Einfüllstutzens
1. Sicherungs- und Relaiskasten
2. Batterie
3. Bremsflüssigkeitsausgle i chsbehälter
4. Servolenkflüssigkeitsbehälter 9. Automatikgetriebeflüssigkeit- Meßstab
(Falls vorhanden)
10. Motorölmeßstab
11. Deckel des Kühlmittelausgleichsbehälters G010A01HP
1
2
3
4 5 6 7 8 9 10 11
1
6. SELBSTHILFE
6

SELBSTHILFE
6-2
G010C01HP-GST
MOTORRAUM (DIESELMOTOR (2,9 TCI))
5. Bremsflüssigkeitsausgleichsbehälter
6. Behälter für Scheibenwaschfüssigkeit
7. Luftfilter
8. Kühlerdeckel
1. Sicherungs- und Relaiskasten
2. Batterie
3. Motorölmeßstab
4. Deckel des Motorenöl-Einfüllstutzens 9. Automatikgetriebeflüssigkeit- Meßstab
(Falls vorhanden)
10. Kraftstoffilter
11. Servolenkflüssigkeitsbehälter
12. Motorkühlmittelausgleichsbehälter G010C01HP
12 3
4
5
6 7 8 9 11 121
10

6-3
SELBSTHILFE
G030A01A-AST
ÜBERPRÜFUNG DES MOTORÖLS Das Motoröl ist ausschlaggebend für die Leistung und die Lebensdauer des Motors. Bei normaler Verwendung sollte der Ölstand min. einmal wöchentlich und auf Reisen oder bei hoher Fahrbeanspruchung öfter überprüft werden.
G020A01A-AST ALLGEMEINE PRÜFUNGEN Motorraum Die folgenden Punkte müssen regelmäßig überprüft werden:
o Motorenölstand
o Getriebeölstand
o Bremsflüssigkeitsstand
o Kupplungsflüssigkeitsstand
o Motorkühlmittelstand
o Frontscheiben-Waschflüssigkeitsstand
o Zustand des Hilfsantriebsriemens
o Zustand des Kühlschlauchs
o Flüssigkeitslecks (auf oder unter
Bauelementen)
o Servolenkflüssigkeitsstand
o Batteriezustand G020C01A-AST Fahrzeuginnenausstattung Vor jedem Fahren müssen die folgenden Punkte überprüft werden:
o Funktion der Leuchten
o Funktion des Frontscheibenwischers
o Funktion der Hupe
o Funktion von Defroster und Heizung (sofern
vorhanden, der Klimaanlage)
o Funktion und Zustand der Lenkung
o Zustand und Betätigung der Spiegel
o Funktion der Blinker
o Funktion des Gaspedals
o Funktion der Bremse, einschließlich der Handbremse
o Funktion des Automatikgetriebes, einschließlich der Funktion des "Park"- Mechanismus
o Zustand und Funktion der Sitzverstellung
o Zustand und Funktion der Sicherheitsgurte
o Funktion der Sonnenblenden Dinge, die nicht korrekt funktionieren oder unzureichend zu funktionieren scheinen, sorgfältig überprüfen und, falls Wartung erforderlich ist, den Hyundai-Händler um Hilfe bitten.
G020B01A-AST FahrzeugaußenausstattungDie folgenden Punkte müssen monatlich überprüft werden:
o Zustand der Räder und Anzugsmoment der
Radmuttern
o Zustand des Luftfiltereinsatzes
o Zustand der Auspuffanlage
o Zustand und Betrieb der Leuchten
o Zustand der Windschutzscheibe
o Zustand der Wischerblätter
o Lackzustand und Korrosion G030B02HP-GST
Empfohlenes Öl 1. Benzinmotor
(1) Entsprechend der Außentemperatur ein Motoröl mit der richtigen SAE-Viskositätszahl wählen.Die empfohlene Viskosität ist der Zeichnung unten zu entnehmen.
o Flüssigkeitsleck
o Zustand der Tür - und Haubenschlösser
o Reifenluftdruck und -zustand (einschließlich
Ersatzreifen)
G030B01HP
Benzinmotor
HINWEIS:
Für häufiges Fahren bei hohen Ge- schwindigkeiten eignet sich SAE 5W-20 nicht.

SELBSTHILFE
6-4
G030C01A-AST
Überprüfen des Ölstands
Vor dem Überprüfen des Öls den Motor auf normale Betriebstemperatur warmlaufen lassen und sicherstellen, daß das Fahrzeug auf ebenem Untergrund geparkt ist. Den Motor ausschalten. 1 Min. warten, den Ölmeßstab herausnehmen und abwischen und dann ganz einstecken und G030D01A-GST
Nachfüllen von Öl
Dieselmotor Benzinmotor
(2) Motoröl entsprechend der folgenden API- Klassifikation verwenden : CF-4 oder höher
(3) Motoröl entsprechend der folgenden ACEA-
Klassifikation verwenden : B4 oder höher
G030B03HP
Dieselmotor
G030C03HP
G030D01HP-D
G030D03HP
Benzinmotor
Dieselmotor
(2) Motoröl entsprechend der folgenden API-
Klassifikation verwenden : SG, SG/CD, SH oder SH/CD
2. Dieselmotor
(1) Entsprechend der Außentemperatur ein Motoröl mit der richtigen SAE-Viskositätszahl wählen. Die empfohlene Viskosität ist der Zeichnungunten zu entnehmen.
G030C01HP-D wieder herausziehen. Dann nach der höchsten Stelle schauen, die das Öl auf dem Meßstab erreicht hat. Diese Anzeige muß im Bereich zwischen der oberen ("F"-) und der unteren ("L"-) Markierung liegen.

6-5
SELBSTHILFE
G040A01HP-GST ÖL-UND FILTERWECHSEL wird etwas Öl in den Brennraum gesogen. Dieses Öl, zusammen mit etwas Öl von der
Zylinderwand, wird während des Verbrennungsprozesses durch die sehr heißen Verbrennungsgase verbrannt.
o Der Ölverbrauch hängt in besonderem Maße
von der Viskosität und der Qualität des Öls,der Motordrehzahl und dem Fahrverhalten
usw. ab. Bei schwierigen Einsatzbedingungen wird mehr Öl verbraucht, z.B. bei hohen
Geschwindigkeiten und häufigem Beschleunigen und Abbremsen.
Wird der Ölstand knapp über oder unter derMarkierung "L" angezeigt, Öl hinzufügen, bis die Markierung "F" auf dem Ölmeßstab erreicht wird. Zum Hinzufügen von Öl wie folgt vorgehen:
1. Den Deckel des Öleinfüllstutzens durch
Drehen in Gegenuhrzeigerrichtung abnehmen.
2. Öl hinzufügen und den Ölstand erneut überprüfen. Keinesfalls zuviel Öl auffüllen.
3. Den Deckel durch Drehen in Uhrzeiger- richtung wieder aufsetzen.
Der Abstand zwischen den beiden Markierungen"F" und "L" entspricht ca. 1 I Öl.
G040A01HP
G040A03HP
Dieselmotor
G350A01A-GST ÖLVERBRAUCH Funktion des Motoröls Das Motoröl dient zur Schmierung und Kühlung des Motorinneren. Ölverbrauch Es ist normal, daß ein Motor bei normalem
Fahrverhalten etwas Öl verbraucht. Die Ursachen für den Ölverbrauch in einem normalen Motor sind wie folgt:
o Öl wird zur Schmierung von Kolben, Kolbenringen und Zylindern verwendet. Wenn ein Kolben im Zylinder nach unten bewegt wird, verbleibt ein dünner Ölfilm auf der Zylinderwand. Durch hohen Unterdruck, der während des Motorbetriebs erzeugt wird, Motoröl und- filter müssen entsprechend der inden Wartungstabellen in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden. Wird das Fahrzeug hoher Fahrbeanspruchung ausgesetzt, ist ein häufigerer Wechsel von Öl und Filter erforderlich. Zum Auswechseln von Öl und Filter wie folgt vorgehen:
1. Das Fahrzeug auf ebenem Untergrund
abstellen und die Handbremse anziehen. Den Motor anlasssen und warmlaufen lassen, bis sich die Nadel auf der Temperaturanzeige über die niedrigste Markierung bewegt hat. Den Motor ausschalten und den Schalthebel in die Parkstellung "P" (automatisches Getriebe) oder in den Rückwärtsgang (mechanisches Getriebe) schalten.
2. Die Motorhaube öffnen und den Deckel des Motoröl-Einfüllstutzens abnehmen.
Ablaßschraube Ölfilter
BenzinmotorÖleinfüllver- schluß
AblaßschraubeÖlfilter
Öleinfüllverschluß

SELBSTHILFE
6-6 G050B01A-AST
Empfohlenes Kühlmittel G050A01A-AST ÜBERPRÜFUNG UND AUSWECHS-
LUNG DES MOTORKÃœHLMITTELS WARNUNG:
Den Kühlerdeckel nicht bei heißem Motor abschrauben. Bei heißem Motor steht das Kühlmittel unter Druck und kann beim Öffnen des Deckels herausgeschleudert werden. Wird diese Vorsichtsmaßnahme nicht beachtet, können schwere Verbrennungen die Folge sein.
Zuvor muß sichergestellt werden, daß die Einsetzfläche auf dem Motor sauber ist, und daß die alte Dichtung vollständig entfernt wurde. Vor dem Einsetzen des Filters die neue Dichtung auf dem Filter mit sauberem Motoröl schmieren.
7. Das Kurbelgehäuse mit der empfohlenen Motoröl-Klasse auffüllen. Die Menge desMotoröls ist den technischen Daten in Kapitel 9 zu entnehmen.
8. Den Motor anlassen und überprüfen, ob Öl aus der Ablaßschraube oder dem Ölfilter austritt.
9. Den Motor abstellen und den Ölstand erneut überprüfen.
HINWEIS:
Gebrauchtes Motoröl immer auf um- weltfreundliche Weise entsorgen. Es sollte in einem dichten Behälter aufbewahrt und zur Rückgewinnung zu einer Tankstelle gebracht werden. Das Öl nicht auf den Erdboden schütten oder in den Haushaltsabfall geben.
WARNUNG:
Gebrauchtes Motoröl kann bei längerem Kontakt mit der Haut zu Hautreizungen oder -krebs führen. Dies ist zwar nicht von Belang, wenn das Motoröl wie vorgeschrieben gehandhabt wird, allerdings sollten grundsätzlich nach der Handhabung gebrauchten Öls die Hände so schnell wie möglich mit Seife und warmem Wasser gewaschen werden.
G050B01HP
Benzinmotor
3. Unter das Fahrzeug kriechen und die
Ablaßschraube durch Drehen in Gegen- uhrzeigerrichtung mit einem entsprechend großen Schraubenschlüssel lockern. Zuerst sicherstellen, daß sich die Ablaufwanne in der korrekten Position befindet, um das Öl aufzufangen, dann die Ablaßschraube vollständig lösen.
WARNUNG:Beim Ablassen des Motoröls sehr vorsichtigvorgehen, da es noch so heiß sein kann, daß es Verbrennungen verursacht.
4. Wenn das Öl abgelaufen ist, die Ablaßschraube mit einem neuen Dichtring wieder ansetzen und durch Drehen im Uhrzeigersinn anziehen. Anzugsmoment der Ablaßschraube; 3.5 ~ 4.5 kg.m
5. Den Ölfilter durch Drehen im Gegenuhrzeigersinn mit einemÖlfilterschlüssel korrekter Größe entfernen. Beim Abnehmen des Ölfilters tritt etwas Ölaus. Daher sicherstellen, daß eine Ablaufwanne das auslaufende Öl auffangen kann.
6. Entsprechend den Anweisungen auf dem Karton oder auf dem Filter den neuen Ölfiltereinsetzen. Er darf nicht übermäßig fest angezogen werden. (Anzugsmoment: Ben-
zin-1,2 ~ 1,6 kg .
m, Diesel-2,3 ~ 2,5 kg .
m)

6-7
SELBSTHILFE
Ein qualitativ hochwertiges Äthylen-Glykol- Kühlmittel in einem Mischungsverhältnis von 50/50 mit Wasser verwenden. Das Kühlmittel muß mit den Aluminiumteilen des Motors verträglich sein. Es dürfen keine zusätzlichen Korrosionsschutzmittel oder Zusätze verwendet werden. Zum Frost- und Korrosionsschutz muß das Kühlsystem mit einem korrekt konzentrierten Kühlmittel der richtigen Klasse versorgt werden.Der Gemischanteil des Frostschutzmittels darf NIEMALS 60% über -oder 35% unterschreiten; andernfalls kann es zu Beschädigungen des Kühlsystems kommen. Die korrekte Konzentration des nachzufüllenden oder auszutauschenden Kühlmittels ist der nachfolgenden Tabelle zu entnehmen.
Frost-
schutzlösung
35% 40% 50% 60%Wasser
65% 60% 50% 40%
Umgebungs-
temperatur °C (°F)
-15 (5)
-25 (-13)-35 (-31) -45 (-49) Kühlmittelkonzentration
G050C01A-AST Überprüfen des Kühlmittelstands
G050C01HP
G050B03HP
Dieselmotor
Der Kühlmittelstand kann auf der Seite des Kühlmittelbehälters aus Kunststoff abgelesen werden. Der Kühlmittelstand muß sich zwischen den Markierungen "LOW" (niedrig) und "FULL" (voll) auf dem Behälter befinden. Sinkt der Kühlmittelstand unter die Markierung "LOW" muß soviel Kühlmittel zugeführt werden, daß der Stand zwischen "LOW" und "FULL" G050D01HP-AST
Auswechseln des Kühlmittels Das Kühlmittel muß entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden.
HINWEIS:
Kühlmittel kann den Lack des Fahrzeugs angreifen. Gelangt Kühlmittel auf die Fahrzeugfläche, muß es gründlich mit klarem Wasser abgewaschen werden.
1. Das Fahrzeug auf ebenem Untergrund abstellen, die Handbremse anziehen und nach Erkalten des Motors den Kühlerdeckel abschrauben.
2. Die Ablaufwanne korrekt positionieren. Den Ablaßhahn des Kühlers öffnen und dasgesamte Kühlmittel aus dem Kühlsystem ablassen. Dann den Ablaßhahn fest zudrehen.
3. Kühlmittelfüllmenge siehe in den technischen Daten in Kapitel 9. Dann die geeignete MengeKühlmittel gemäß den Herstelleranweisungen in den Kühler einfüllen.
angezeigt wird. Bei niedrigem Kühlmittelstand das Kühlsystem auf Lecks untersuchen und den Flüssigkeitsstand häufiger überprüfen. Bei erneutem Abfall des Kühlmittelstands das vom HyundaiHändler auf die Ursache untersuchen lassen.

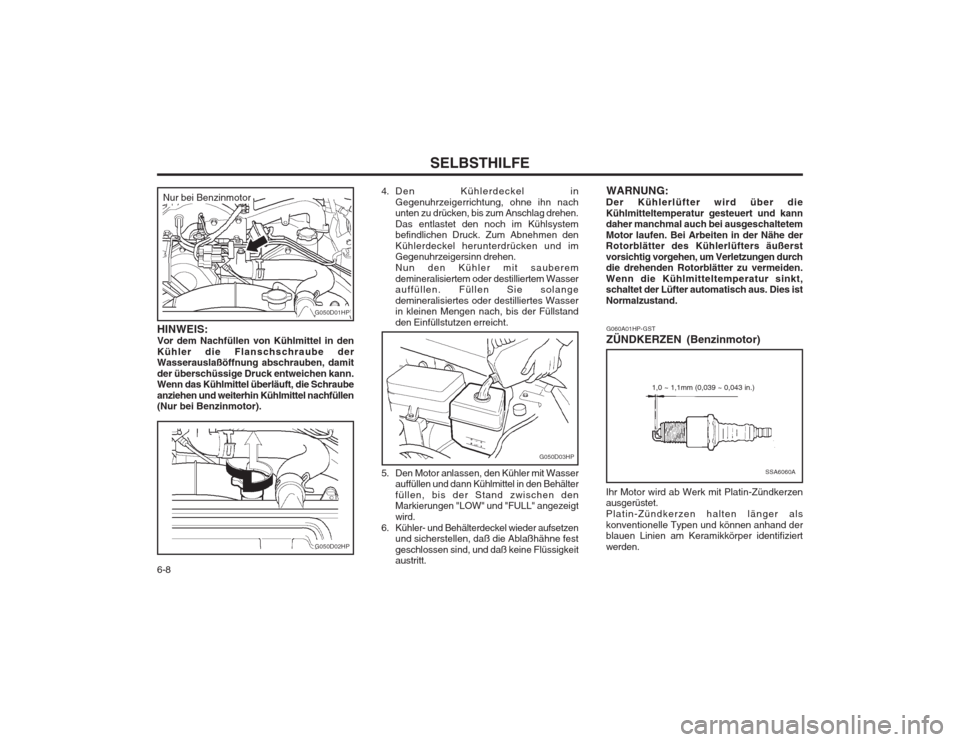

SELBSTHILFE
6-8
G060A01HP-GST ZÃœNDKERZEN (Benzinmotor)
SSA6060A
1,0 ~ 1,1mm (0,039 ~ 0,043 in.)
4. Den Kühlerdeckel in
Gegenuhrzeigerrichtung, ohne ihn nach unten zu drücken, bis zum Anschlag drehen. Das entlastet den noch im Kühlsystem befindlichen Druck. Zum Abnehmen den Kühlerdeckel herunterdrücken und im Gegenuhrzeigersinn drehen. Nun den Kühler mit sauberemdemineralisiertem oder destilliertem Wasser auffüllen. Füllen Sie solange demineralisiertes oder destilliertes Wasser in kleinen Mengen nach, bis der Füllstand den Einfüllstutzen erreicht.
HINWEIS: Vor dem Nachfüllen von Kühlmittel in denKühler die Flanschschraube der Wasserauslaßöffnung abschrauben, damit der überschüssige Druck entweichen kann. Wenn das Kühlmittel überläuft, die Schraube anziehen und weiterhin Kühlmittel nachfüllen (Nur bei Benzinmotor).
G050D01HP
Nur bei Benzinmotor
Ihr Motor wird ab Werk mit Platin-Zündkerzen ausgerüstet. Platin-Zündkerzen halten länger alskonventionelle Typen und können anhand der blauen Linien am Keramikkörper identifiziert werden.
G050D02HP
G050D03HP
5. Den Motor anlassen, den Kühler mit Wasser auffüllen und dann Kühlmittel in den Behälter füllen, bis der Stand zwischen den Markierungen "LOW" und "FULL" angezeigt wird.
6. Kühler- und Behälterdeckel wieder aufsetzen und sicherstellen, daß die Ablaßhähne festgeschlossen sind, und daß keine Flüssigkeit austritt. WARNUNG:
Der Kühlerlüfter wird über die Kühlmitteltemperatur gesteuert und kann daher manchmal auch bei ausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe der Rotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durch die drehenden Rotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltet der Lüfter automatisch aus. Dies ist Normalzustand.

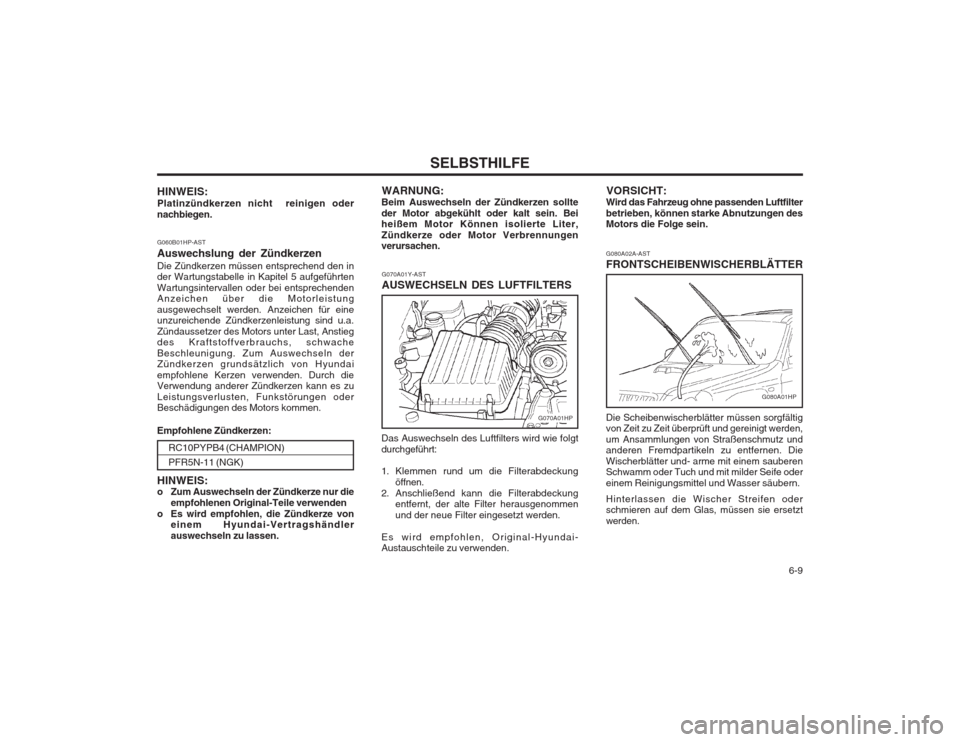

6-9
SELBSTHILFE
G060B01HP-AST Auswechslung der Zündkerzen Die Zündkerzen müssen entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen oder bei entsprechenden Anzeichen über die Motorleistung ausgewechselt werden. Anzeichen für eine unzureichende Zündkerzenleistung sind u.a. Zündaussetzer des Motors unter Last, Anstieg des Kraftstoffverbrauchs, schwache Beschleunigung. Zum Auswechseln der Zündkerzen grundsätzlich von Hyundai empfohlene Kerzen verwenden. Durch die Verwendung anderer Zündkerzen kann es zu Leistungsverlusten, Funkstörungen oder Beschädigungen des Motors kommen. G070A01Y-AST AUSWECHSELN DES LUFTFILTERS
Das Auswechseln des Luftfilters wird wie folgt durchgeführt:
1. Klemmen rund um die Filterabdeckung öffnen.
2. Anschließend kann die Filterabdeckung entfernt, der alte Filter herausgenommen und der neue Filter eingesetzt werden.
Es wird empfohlen, Original-Hyundai- Austauschteile zu verwenden. G080A02A-AST FRONTSCHEIBENWISCHERBLÄTTER Die Scheibenwischerblätter müssen sorgfältig von Zeit zu Zeit überprüft und gereinigt werden, um Ansammlungen von Straßenschmutz und anderen Fremdpartikeln zu entfernen. Die Wischerblätter und- arme mit einem sauberen Schwamm oder Tuch und mit milder Seife oder einem Reinigungsmittel und Wasser säubern. Hinterlassen die Wischer Streifen oder schmieren auf dem Glas, müssen sie ersetzt werden.
G070A01HP
G080A01HP
RC10PYPB4 (CHAMPION) PFR5N-11 (NGK)
Empfohlene Zündkerzen: HINWEIS:
o Zum Auswechseln der Zündkerze nur die
empfohlenen Original-Teile verwenden
o Es wird empfohlen, die Zündkerze von einem Hyundai-Vertragshändler auswechseln zu lassen.
HINWEIS: Platinzündkerzen nicht reinigen oder nachbiegen.
WARNUNG:
Beim Auswechseln der Zündkerzen sollteder Motor abgekühlt oder kalt sein. Bei heißem Motor Können isolierte Liter, Zündkerze oder Motor Verbrennungen verursachen. VORSICHT:
Wird das Fahrzeug ohne passenden Luftfilter betrieben, können starke Abnutzungen des Motors die Folge sein.

SELBSTHILFE
6-10
G100B02A-AST
Überprüfen des Getriebeölstands
SSA6100B
Das Fahrzeug auf ebenem Untergrund bei ausgeschaltetem Motor abstellen.
1. Mit einem Schraubenschlüssel der korrekten Größe die Öleinfüllschraube durch Drehen in Gegenuhrzeigerrichtung lösen und von Hand entfernen.
G100A02HP-GST ÜBERPRÜFUNG DES GETRIEBEÖLS(SCHALTGETRIEBE)
Ölfassungsvermögen desSchaltgetriebes Das Schaltgetriebe faßt 3,2L Öl. WARNUNG: Es ist grundsätzlich besser, den Getriebe- ölstand bei abgekühltem oder kaltem Motor zu überprüfen. Wird das Getriebeöl bei heißem Motor ausgewechselt, muß dies mit großer Vorsicht geschehen, um Verbrennungen am heißen Motor oder an Auspuffteilen zu vermeiden.
G100A01HP
Einfüllverschluß Ablaßschraube
G090A01HP-GST AUFFÜLLEN DES WASCHFLÜSSIG- KEITSBEHÄLTERS Über den Waschflüssigkeitsbehälter wird das Frontscheibenwaschsystem mit Flüssigkeit versorgt. Zum Auffüllen des Wasch- flüssigkeitsbehälters muß eine Waschflüssigkeit von hoher Qualität verwendet werden. Bei schlechtem Wetter oder wenn das Waschsystem häufiger eingesetzt wird, muß der Flüssigkeitsstand häufiger überprüft werden. Der Waschflüssigkeitsbehälter faßt 4,5 Liter.
G090A01HP
HINWEIS:
o Die Wischer nicht auf trockenen Scheiben
betätigen. Dies kann zu einer schnelleren Abnutzung der Wischerblätter und zu Verkratzen der Scheibe führen.
o Lassen Sie das Wischerblatt nicht mit
erdölhaltigen Produkten wie z.B. Motoröl, Benzin usw. in Berührung kommen. VORSICHT:
o Für das Waschsystem darf kein
Kühlerfrostschutzmittel (Motorkühl-mittel) verwendet werden, da hierdurch den Lack des Fahrzeugs beschädigt wird.
o Bei leerem Waschflüssigkeitsbehälter
darf der Waschhebel nicht betätigt werden. Dies kann zu Beschädigungen der Waschflüssigkeitspumpe führen.
Das Getriebeöl des Schaltgetriebes mußentsprechend den in der Wartungstabellen in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden. Empfohlene Ölklassen
Für Schaltgetriebe nur die Ölklassen HYUNDAIGENUINE PARTS MTF 75W/90 (API GL-4) verwenden.
