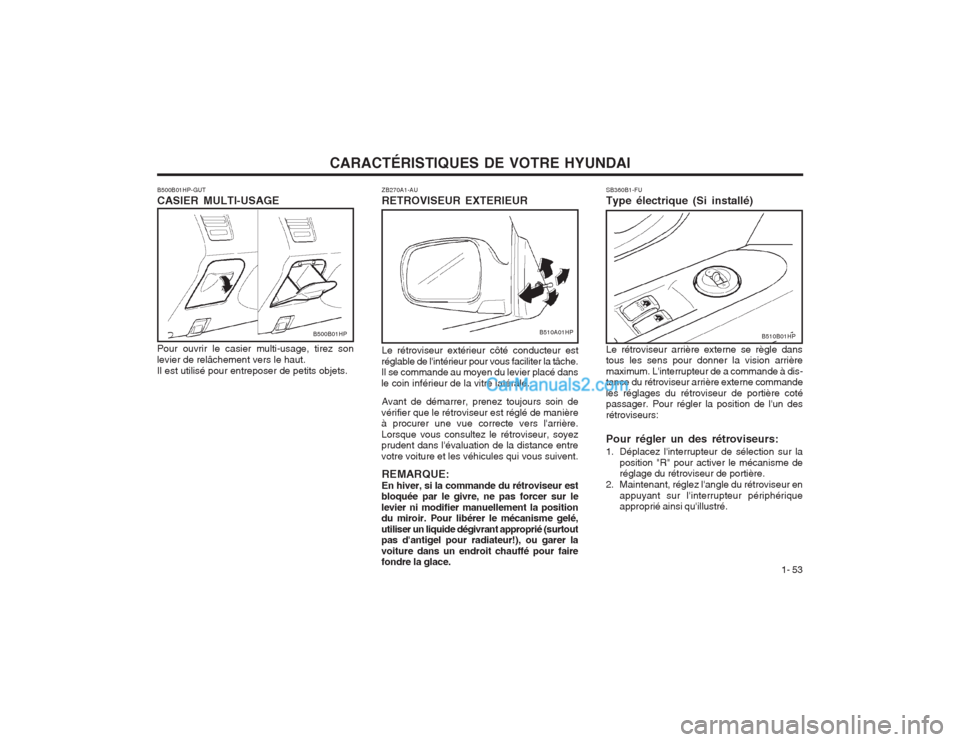

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 53
SB360B1-FU Type électrique (Si installé) Le rétroviseur arrière externe se règle dans tous les sens pour donner la vision arrière maximum. L'interrupteur de a commande à dis- tance du rétroviseur arrière externe commande les réglages du rétroviseur de portière coté passager. Pour régler la position de l'un des rétroviseurs: Pour régler un des rétroviseurs:
1. Déplacez l'interrupteur de sélection sur la
position "R" pour activer le mécanisme de réglage du rétroviseur de portière.
2. Maintenant, réglez l'angle du rétroviseur en
appuyant sur l'interrupteur périphériqueapproprié ainsi qu'illustré.
B510B01HP
ZB270A1-AU RETROVISEUR EXTERIEUR Le rétroviseur extérieur côté conducteur est
réglable de l'intérieur pour vous faciliter la tâche. Il se commande au moyen du levier placé dans le coin inférieur de la vitre latérale.
Avant de démarrer, prenez toujours soin de
vérifier que le rétroviseur est réglé de manière à procurer une vue correcte vers l'arrière. Lorsque vous consultez le rétroviseur, soyez prudent dans l'évaluation de la distance entre votre voiture et les véhicules qui vous suivent.
REMARQUE:En hiver, si la commande du rétroviseur est
bloquée par le givre, ne pas forcer sur lelevier ni modifier manuellement la position du miroir. Pour libérer le mécanisme gelé, utiliser un liquide dégivrant approprié (surtout pas d'antigel pour radiateur!), ou garer la voiture dans un endroit chauffé pour faire fondre la glace.B510A01HPB500B01HP
B500B01HP-GUT CASIER MULTI-USAGE Pour ouvrir le casier multi-usage, tirez son levier de relâchement vers le haut.Il est utilisé pour entreposer de petits objets.

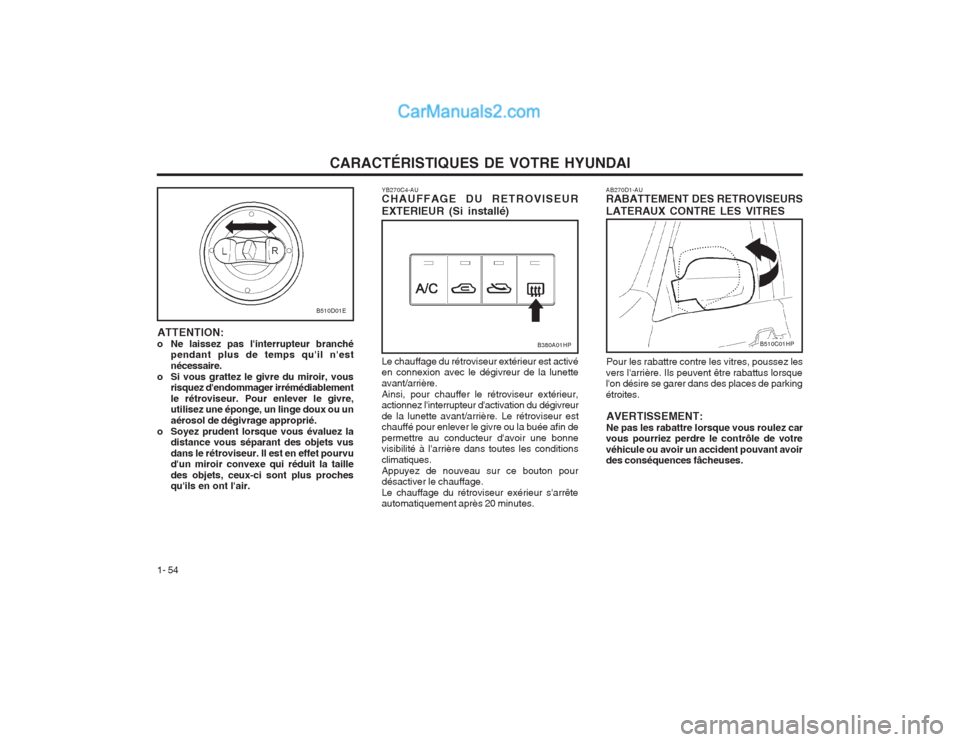

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 54 AB270D1-AU RABATTEMENT DES RETROVISEURS LATERAUX CONTRE LES VITRES
Pour les rabattre contre les vitres, poussez les
vers l'arrière. Ils peuvent être rabattus lorsque l'on désire se garer dans des places de parking étroites.
AVERTISSEMENT:Ne pas les rabattre lorsque vous roulez car
vous pourriez perdre le contrôle de votrevéhicule ou avoir un accident pouvant avoir des conséquences fâcheuses.
B510C01HPB380A01HPATTENTION:
o Ne laissez pas l'interrupteur branché pendant plus de temps qu'il n'est nécessaire.
o Si vous grattez le givre du miroir, vous risquez d'endommager irrémédiablementle rétroviseur. Pour enlever le givre, utilisez une éponge, un linge doux ou un aérosol de dégivrage approprié.
o Soyez prudent lorsque vous évaluez la distance vous séparant des objets vusdans le rétroviseur. Il est en effet pourvu d'un miroir convexe qui réduit la taille des objets, ceux-ci sont plus proches qu'ils en ont l'air.
B510D01E
YB270C4-AU CHAUFFAGE DU RETROVISEUR EXTERIEUR (Si installé) Le chauffage du rétroviseur extérieur est activé en connexion avec le dégivreur de la lunette avant/arrière.Ainsi, pour chauffer le rétroviseur extérieur, actionnez l'interrupteur d'activation du dégivreur de la lunette avant/arrière. Le rétroviseur est chauffé pour enlever le givre ou la buée afin de permettre au conducteur d'avoir une bonne visibilité à l'arrière dans toutes les conditions climatiques.Appuyez de nouveau sur ce bouton pour désactiver le chauffage. Le chauffage du rétroviseur exérieur s'arrête automatiquement après 20 minutes.

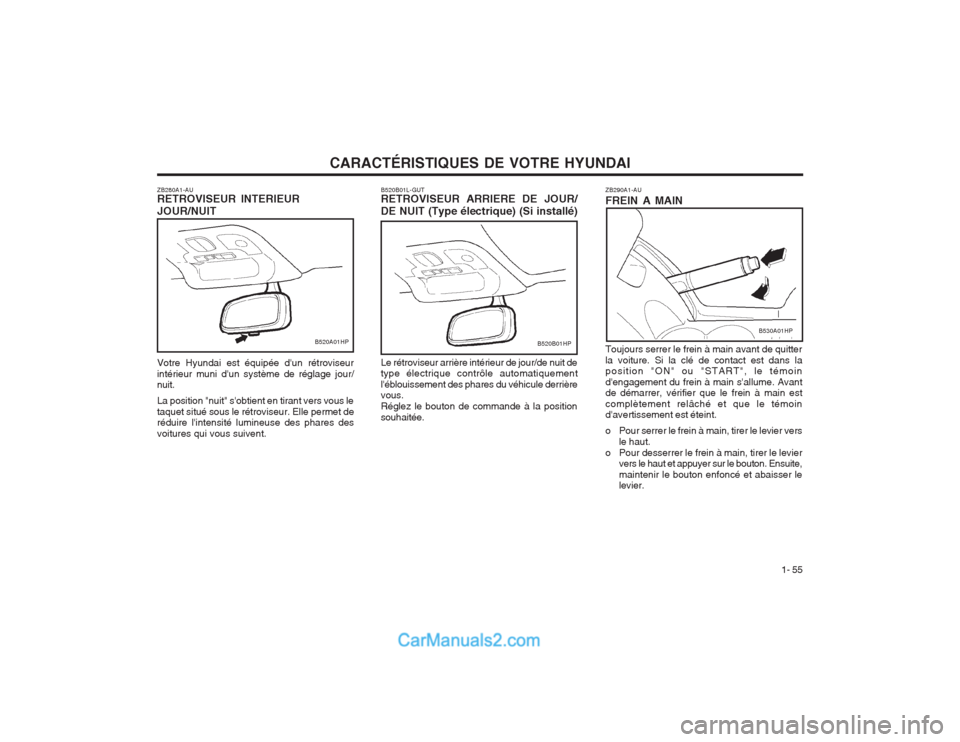

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 55
ZB290A1-AU FREIN A MAIN Toujours serrer le frein à main avant de quitter la voiture. Si la clé de contact est dans la position "ON" ou "START", le témoin d'engagement du frein à main s'allume. Avant de démarrer, vérifier que le frein à main est complètement relâché et que le témoin d'avertissement est éteint.
o Pour serrer le frein à main, tirer le levier vers
le haut.
o Pour desserrer le frein à main, tirer le levier vers le haut et appuyer sur le bouton. Ensuite, maintenir le bouton enfoncé et abaisser le levier.
B530A01HP
B520B01L-GUT RETROVISEUR ARRIERE DE JOUR/ DE NUIT (Type électrique) (Si installé) Le rétroviseur arrière intérieur de jour/de nuit de type électrique contrôle automatiquement l'éblouissement des phares du véhicule derrière vous. Réglez le bouton de commande à la positionsouhaitée.
B520B01HP
ZB280A1-AU RETROVISEUR INTERIEUR JOUR/NUIT Votre Hyundai est équipée d'un rétroviseur intérieur muni d'un système de réglage jour/ nuit. La position "nuit" s'obtient en tirant vers vous le taquet situé sous le rétroviseur. Elle permet de réduire l'intensité lumineuse des phares des voitures qui vous suivent.
B520A01HP

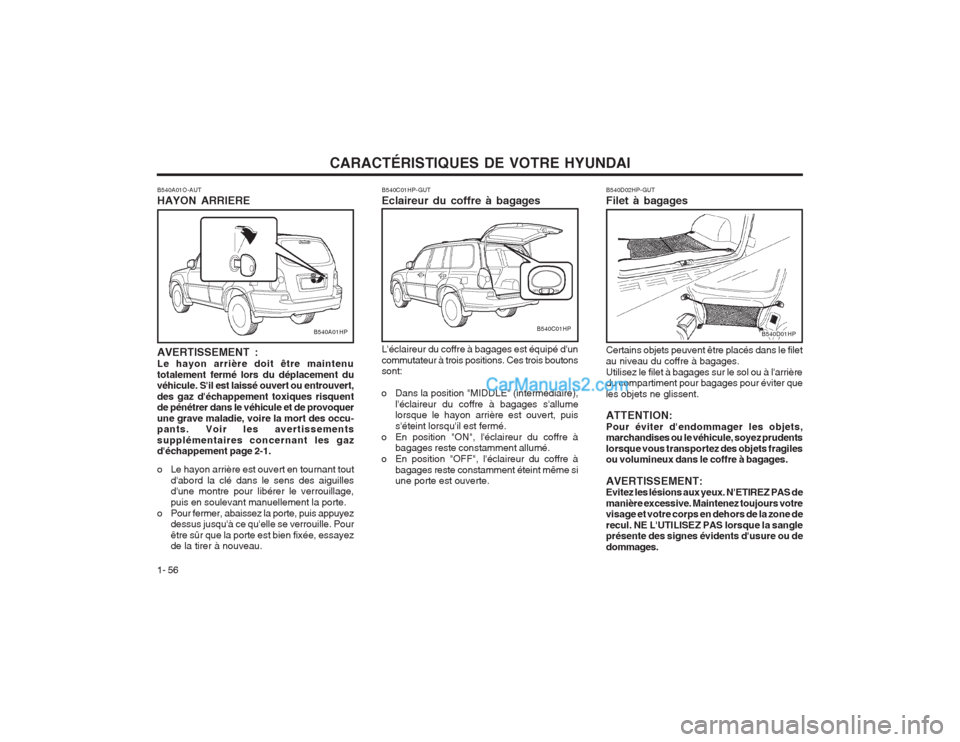

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 56
B540D01HP
B540D02HP-GUT Filet à bagages Certains objets peuvent être placés dans le filet au niveau du coffre à bagages.Utilisez le filet à bagages sur le sol ou à l'arrière du compartiment pour bagages pour éviter que les objets ne glissent. ATTENTION: Pour éviter d'endommager les objets, marchandises ou le véhicule, soyez prudents lorsque vous transportez des objets fragiles ou volumineux dans le coffre à bagages. AVERTISSEMENT: Evitez les lésions aux yeux. N'ETIREZ PAS de manière excessive. Maintenez toujours votre visage et votre corps en dehors de la zone de recul. NE L'UTILISEZ PAS lorsque la sangle présente des signes évidents d'usure ou de dommages.B540C01HP
B540C01HP-GUT Eclaireur du coffre à bagages L'éclaireur du coffre à bagages est équipé d'un commutateur à trois positions. Ces trois boutons sont:
o Dans la position "MIDDLE" (intermédiaire), l'éclaireur du coffre à bagages s'allumelorsque le hayon arrière est ouvert, puis s'éteint lorsqu'il est fermé.
o En position "ON", l'éclaireur du coffre à bagages reste constamment allumé.
o En position "OFF", l'éclaireur du coffre à bagages reste constamment éteint même si une porte est ouverte.
B540A01O-AUT HAYON ARRIERE AVERTISSEMENT : Le hayon arrière doit être maintenutotalement fermé lors du déplacement du véhicule. S'il est laissé ouvert ou entrouvert, des gaz d'échappement toxiques risquent de pénétrer dans le véhicule et de provoquer une grave maladie, voire la mort des occu- pants. Voir les avertissements supplémentaires concernant les gaz d'échappement page 2-1.
o Le hayon arrière est ouvert en tournant tout
d'abord la clé dans le sens des aiguilles d'une montre pour libérer le verrouillage, puis en soulevant manuellement la porte.
o Pour fermer, abaissez la porte, puis appuyez dessus jusqu'à ce qu'elle se verrouille. Pourêtre sûr que la porte est bien fixée, essayez de la tirer à nouveau.
B540A01HP

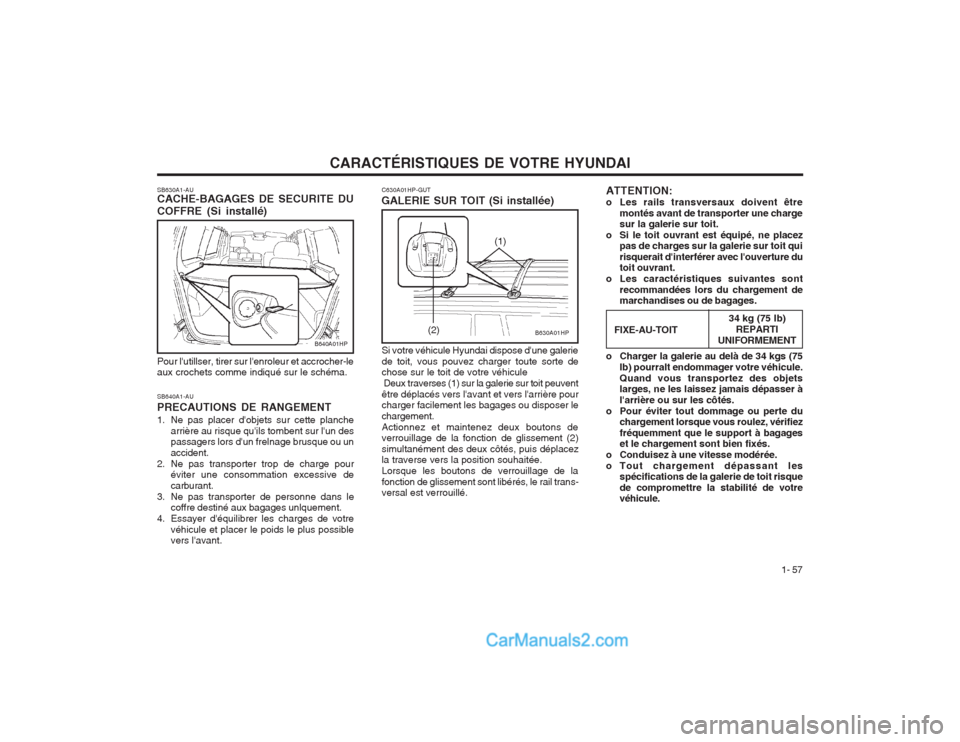

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 57
FIXE-AU-TOIT
34 kg (75 lb)
REPARTI
UNIFORMEMENT
ATTENTION:
o Les rails transversaux doivent être
montés avant de transporter une charge sur la galerie sur toit.
o Si le toit ouvrant est équipé, ne placez pas de charges sur la galerie sur toit qui risquerait d'interférer avec l'ouverture du toit ouvrant.
o Les caractéristiques suivantes sont recommandées lors du chargement demarchandises ou de bagages.
o Charger la galerie au delà de 34 kgs (75 lb) pourralt endommager votre véhicule. Quand vous transportez des objets larges, ne les laissez jamais dépasser à l'arrière ou sur les côtés.
o Pour éviter tout dommage ou perte du chargement lorsque vous roulez, vérifiezfréquemment que le support à bagages et le chargement sont bien fixés.
o Conduisez à une vitesse modérée.
o Tout chargement dépassant les spécifications de la galerie de toit risquede compromettre la stabilité de votre véhicule.
C630A01HP-GUT
GALERIE SUR TOIT (Si installée)
Si votre véhicule Hyundai dispose d'une galerie de toit, vous pouvez charger toute sorte de chose sur le toit de votre véhicule Deux traverses (1) sur la galerie sur toit peuventêtre déplacés vers l'avant et vers l'arrière pour charger facilement les bagages ou disposer le chargement.Actionnez et maintenez deux boutons de verrouillage de la fonction de glissement (2) simultanément des deux côtés, puis déplacez la traverse vers la position souhaitée. Lorsque les boutons de verrouillage de lafonction de glissement sont libérés, le rail trans- versal est verrouillé.
B630A01HP
(2) (1)
SB630A1-AU CACHE-BAGAGES DE SECURITE DU COFFRE (Si installé) Pour l'utillser, tirer sur l'enroleur et accrocher-le aux crochets comme indiqué sur le schéma. SB640A1-AU PRECAUTIONS DE RANGEMENT
1. Ne pas placer d'objets sur cette planche
arrière au risque qu'ils tombent sur l'un des passagers lors d'un frelnage brusque ou un accident.
2. Ne pas transporter trop de charge pour éviter une consommation excessive decarburant.
3. Ne pas transporter de personne dans le coffre destiné aux bagages unlquement.
4. Essayer d'équilibrer les charges de votre véhicule et placer le poids le plus possible vers l'avant.
B640A01HP

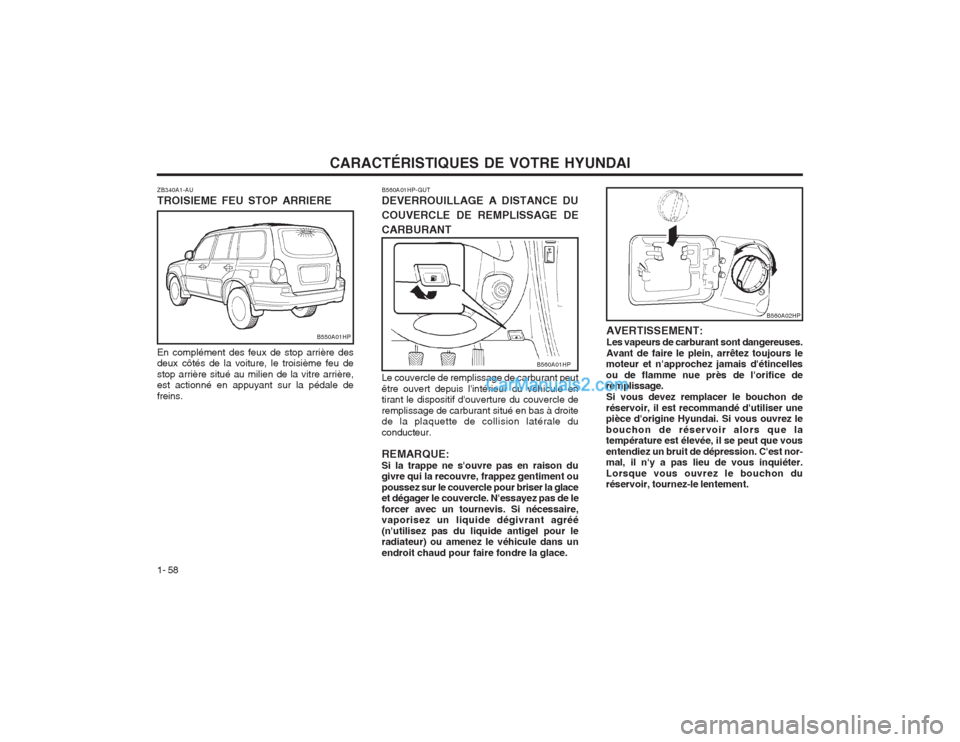

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 58 AVERTISSEMENT: Les vapeurs de carburant sont dangereuses.Avant de faire le plein, arrêtez toujours le
moteur et n'approchez jamais d'étincellesou de flamme nue près de l'orifice de remplissage.
Si vous devez remplacer le bouchon de
réservoir, il est recommandé d'utiliser unepièce d'origine Hyundai. Si vous ouvrez le bouchon de réservoir alors que la température est élevée, il se peut que vous entendiez un bruit de dépression. C'est nor- mal, il n'y a pas lieu de vous inquiéter. Lorsque vous ouvrez le bouchon du réservoir, tournez-le lentement.
B560A02HP
B560A01HP-GUT DEVERROUILLAGE A DISTANCE DU COUVERCLE DE REMPLISSAGE DECARBURANT Le couvercle de remplissage de carburant peut être ouvert depuis l'intérieur du véhicule en tirant le dispositif d'ouverture du couvercle de remplissage de carburant situé en bas à droite de la plaquette de collision latérale du conducteur. REMARQUE: Si la trappe ne s'ouvre pas en raison du givre qui la recouvre, frappez gentiment ou poussez sur le couvercle pour briser la glace et dégager le couvercle. N'essayez pas de le forcer avec un tournevis. Si nécessaire, vaporisez un liquide dégivrant agréé (n'utilisez pas du liquide antigel pour le radiateur) ou amenez le véhicule dans un endroit chaud pour faire fondre la glace.
B560A01HP
ZB340A1-AU TROISIEME FEU STOP ARRIERE En complément des feux de stop arrière des deux côtés de la voiture, le troisième feu de stop arrière situé au milien de la vitre arrière, est actionné en appuyant sur la pédale de freins.
B550A01HP

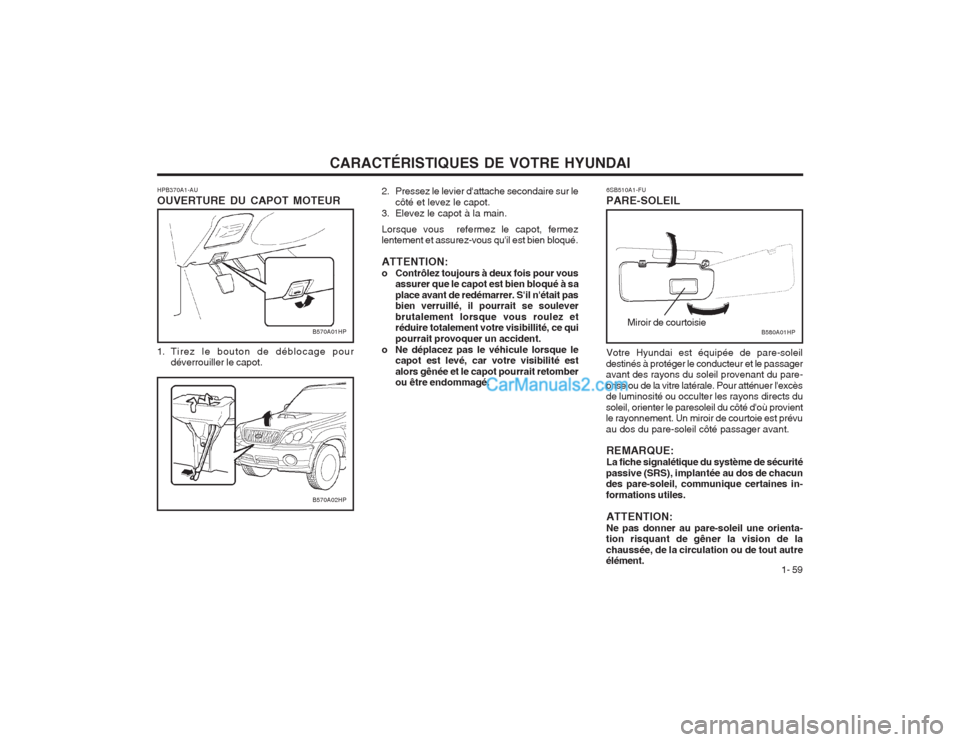

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 59
6SB510A1-FU PARE-SOLEIL Votre Hyundai est équipée de pare-soleil
destinés à protéger le conducteur et le passager avant des rayons du soleil provenant du pare- brise ou de la vitre latérale. Pour atténuer l'excès de luminosité ou occulter les rayons directs du soleil, orienter le paresoleil du côté d'où provient le rayonnement. Un miroir de courtoie est prévu au dos du pare-soleil côté passager avant.
REMARQUE:La fiche signalétique du système de sécurité
passive (SRS), implantée au dos de chacun des pare-soleil, communique certaines in- formations utiles.
ATTENTION:Ne pas donner au pare-soleil une orienta-
tion risquant de gêner la vision de lachaussée, de la circulation ou de tout autre élément. B580A01HP
Miroir de courtoisie
2. Pressez le levier d'attache secondaire sur le
côté et levez le capot.
3. Elevez le capot à la main. Lorsque vous refermez le capot, fermez lentement et assurez-vous qu'il est bien bloqué. ATTENTION:
o Contrôlez toujours à deux fois pour vous assurer que le capot est bien bloqué à saplace avant de redémarrer. S'il n'était pas bien verruillé, il pourrait se soulever brutalement lorsque vous roulez et réduire totalement votre visibillité, ce qui pourrait provoquer un accident.
o Ne déplacez pas le véhicule lorsque le capot est levé, car votre visibilité estalors gênée et le capot pourrait retomber ou être endommagé.
B570A02HP
HPB370A1-AU OUVERTURE DU CAPOT MOTEUR
1. Tirez le bouton de déblocage pour déverrouiller le capot.
B570A01HP

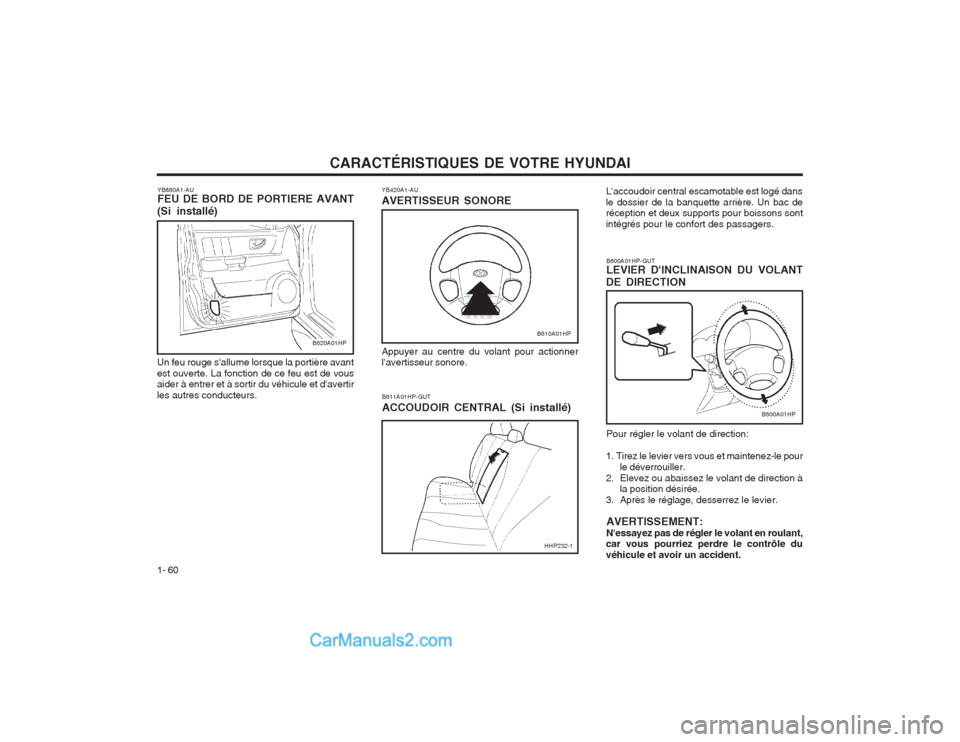

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 60 Pour régler le volant de direction:
1. Tirez le levier vers vous et maintenez-le pour le déverrouiller.
2. Elevez ou abaissez le volant de direction à la position désirée.
3. Après le réglage, desserrez le levier.
AVERTISSEMENT: N'essayez pas de régler le volant en roulant,
car vous pourriez perdre le contrôle duvéhicule et avoir un accident. B600A01HP-GUT LEVIER D'INCLINAISON DU VOLANT
DE DIRECTION
B600A01HP
YB420A1-AU AVERTISSEUR SONORE Appuyer au centre du volant pour actionner l'avertisseur sonore.
B611A01HP-GUT ACCOUDOIR CENTRAL (Si installé) L'accoudoir central escamotable est logé dans le dossier de la banquette arrière. Un bac de réception et deux supports pour boissons sont intégrés pour le confort des passagers.
B610A01HP
HHP232-1
YB860A1-AU FEU DE BORD DE PORTIERE AVANT
(Si installé) Un feu rouge s'allume lorsque la portière avant est ouverte. La fonction de ce feu est de vous aider à entrer et à sortir du véhicule et d'avertir les autres conducteurs.
B620A01HP

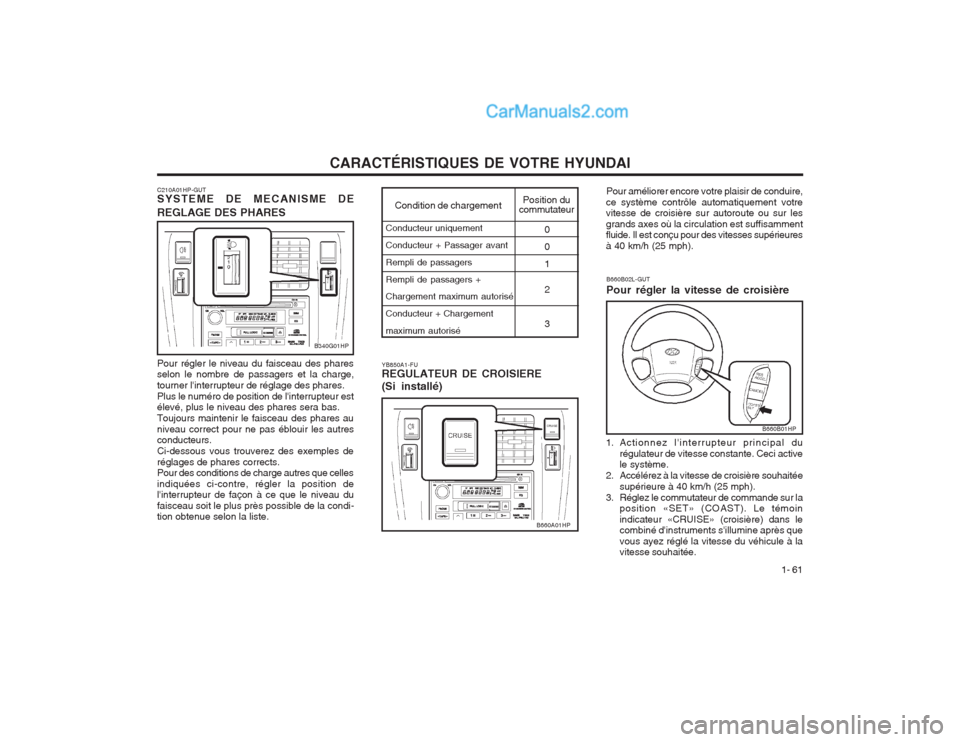

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 61
Pour améliorer encore votre plaisir de conduire,
ce système contrôle automatiquement votre vitesse de croisière sur autoroute ou sur les grands axes où la circulation est suffisamment fluide. Il est conçu pour des vitesses supérieures à 40 km/h (25 mph).
B660B01HP
B660B02L-GUT Pour régler la vitesse de croisière
1. Actionnez l'interrupteur principal du régulateur de vitesse constante. Ceci active le système.
2. Accélérez à la vitesse de croisière souhaitée supérieure à 40 km/h (25 mph).
3. Réglez le commutateur de commande sur la position «SET» (COAST). Le témoin indicateur «CRUISE» (croisière) dans le combiné d'instruments s'illumine après que vous ayez réglé la vitesse du véhicule à la vitesse souhaitée.
Conducteur uniquement Conducteur + Passager avantRempli de passagersRempli de passagers + Chargement maximum autorisé Conducteur + Chargementmaximum autorisé
0 01 2 3
Condition de chargement
Position du
commutateur
B660A01HP
YB850A1-FU REGULATEUR DE CROISIERE (Si installé)
C210A01HP-GUT SYSTEME DE MECANISME DE REGLAGE DES PHARES Pour régler le niveau du faisceau des phares selon le nombre de passagers et la charge, tourner l'interrupteur de réglage des phares.Plus le numéro de position de l'interrupteur est élevé, plus le niveau des phares sera bas. Toujours maintenir le faisceau des phares auniveau correct pour ne pas éblouir les autres conducteurs. Ci-dessous vous trouverez des exemples deréglages de phares corrects. Pour des conditions de charge autres que celles indiquées ci-contre, régler la position de l'interrupteur de façon à ce que le niveau du faisceau soit le plus près possible de la condi- tion obtenue selon la liste.
B340G01HP

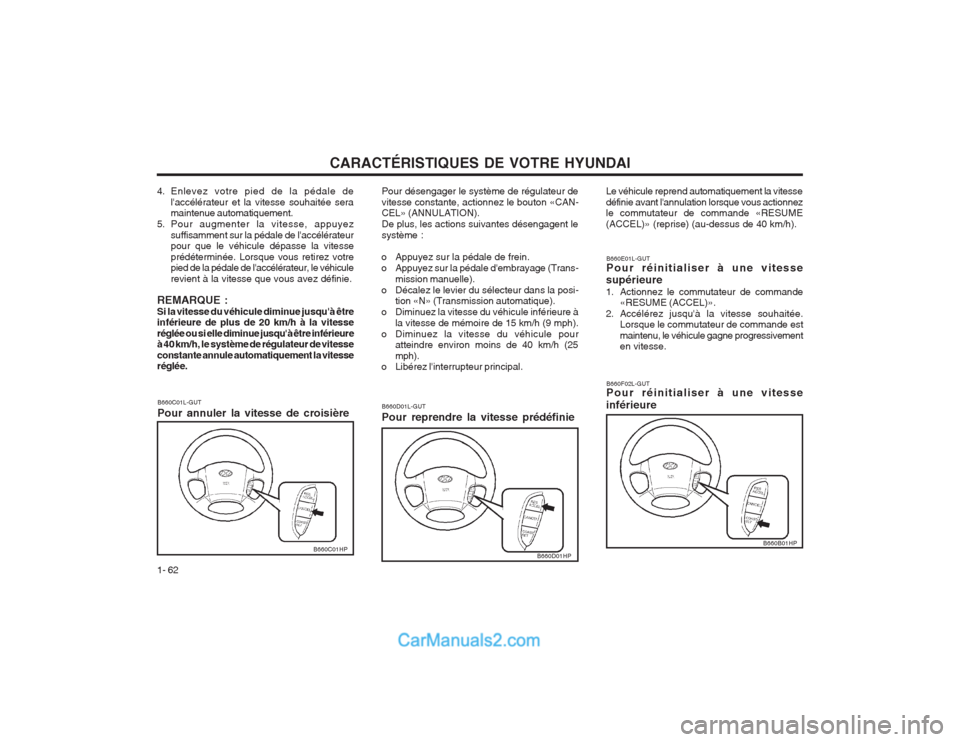

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 62
B660D01HP
B660B01HP
B660E01L-GUT Pour réinitialiser à une vitesse
supérieure
1. Actionnez le commutateur de commande «RESUME (ACCEL)».
2. Accélérez jusqu'à la vitesse souhaitée. Lorsque le commutateur de commande est maintenu, le véhicule gagne progressivement en vitesse.
B660F02L-GUT Pour réinitialiser à une vitesse
inférieure
B660D01L-GUT Pour reprendre la vitesse prédéfinie Le véhicule reprend automatiquement la vitesse définie avant l'annulation lorsque vous actionnez le commutateur de commande «RESUME (ACCEL)» (reprise) (au-dessus de 40 km/h).
Pour désengager le système de régulateur devitesse constante, actionnez le bouton «CAN- CEL» (ANNULATION). De plus, les actions suivantes désengagent lesystème :
o Appuyez sur la pédale de frein.
o Appuyez sur la pédale d'embrayage (Trans- mission manuelle).
o Décalez le levier du sélecteur dans la posi- tion «N» (Transmission automatique).
o Diminuez la vitesse du véhicule inférieure à la vitesse de mémoire de 15 km/h (9 mph).
o Diminuez la vitesse du véhicule pour atteindre environ moins de 40 km/h (25mph).
o Libérez l'interrupteur principal.
B660C01HP
B660C01L-GUT Pour annuler la vitesse de croisière
4. Enlevez votre pied de la pédale de
l'accélérateur et la vitesse souhaitée sera maintenue automatiquement.
5. Pour augmenter la vitesse, appuyez
suffisamment sur la pédale de l'accélérateurpour que le véhicule dépasse la vitesse prédéterminée. Lorsque vous retirez votre pied de la pédale de l'accélérateur, le véhicule revient à la vitesse que vous avez définie.
REMARQUE :Si la vitesse du véhicule diminue jusqu'à être inférieure de plus de 20 km/h à la vitesse réglée ou si elle diminue jusqu'à être inférieure à 40 km/h, le système de régulateur de vitesse constante annule automatiquement la vitesse réglée.
