Page 5971 of 6020

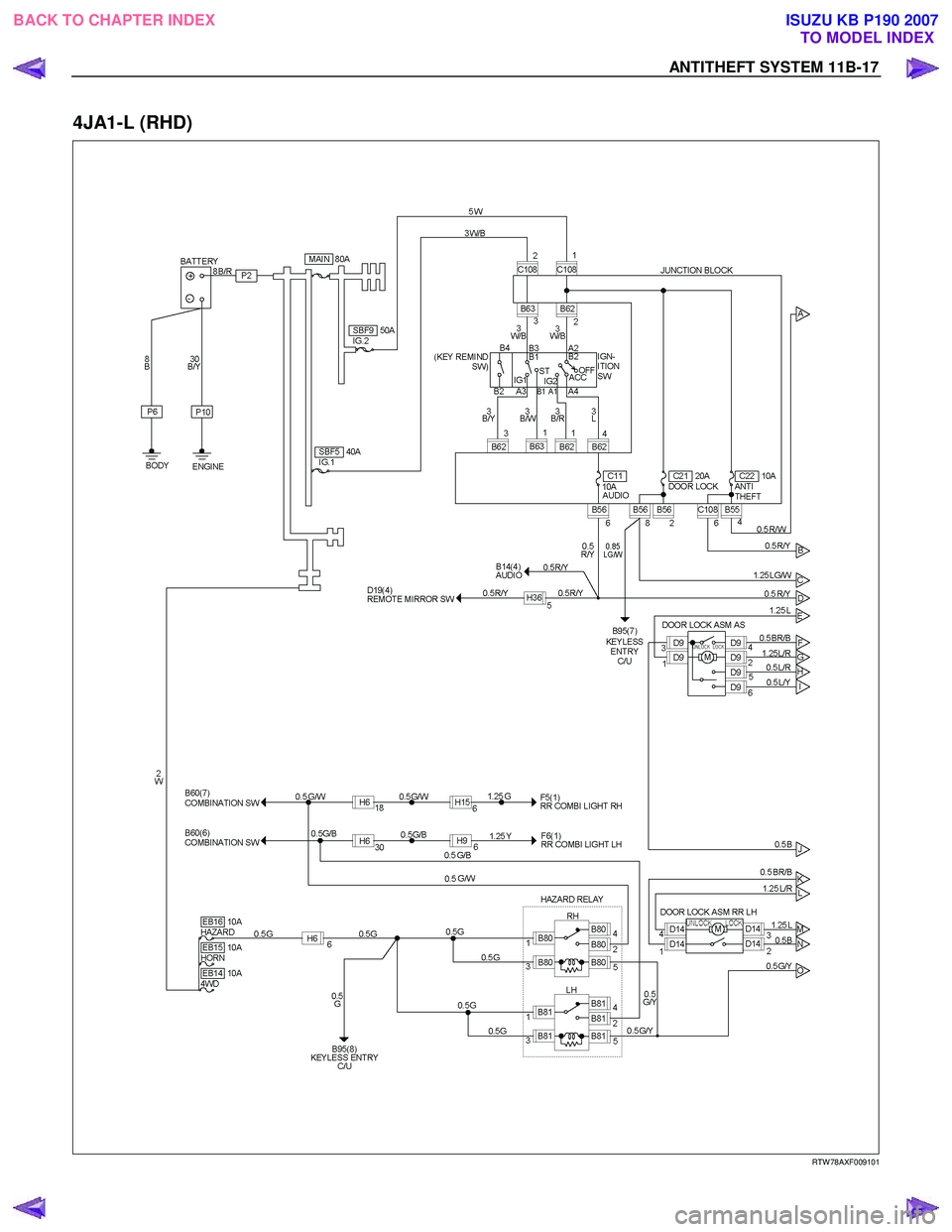

ISUZU KB P190 2007  Workshop Repair Manual ANTITHEFT SYSTEM 11B-17
4JA1-L (RHD)









RTW 78AXF009101

BACK TO CHAPTER INDEX TO MODEL INDEX
ISUZU KB P190 2007

Page 5972 of 6020

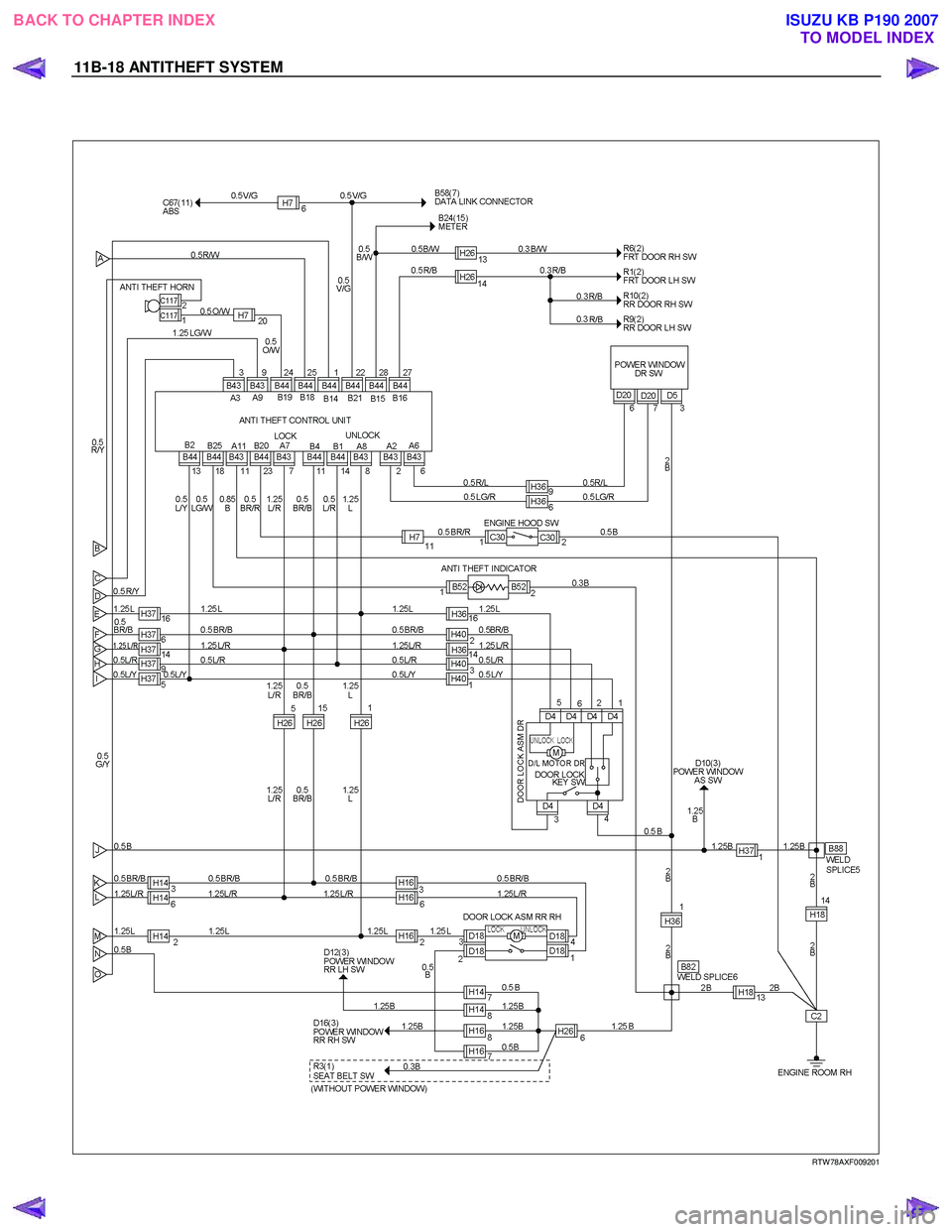

ISUZU KB P190 2007  Workshop Repair Manual 11B-18 ANTITHEFT SYSTEM








RTW 78AXF009201

BACK TO CHAPTER INDEX TO MODEL INDEX
ISUZU KB P190 2007

Page 5973 of 6020

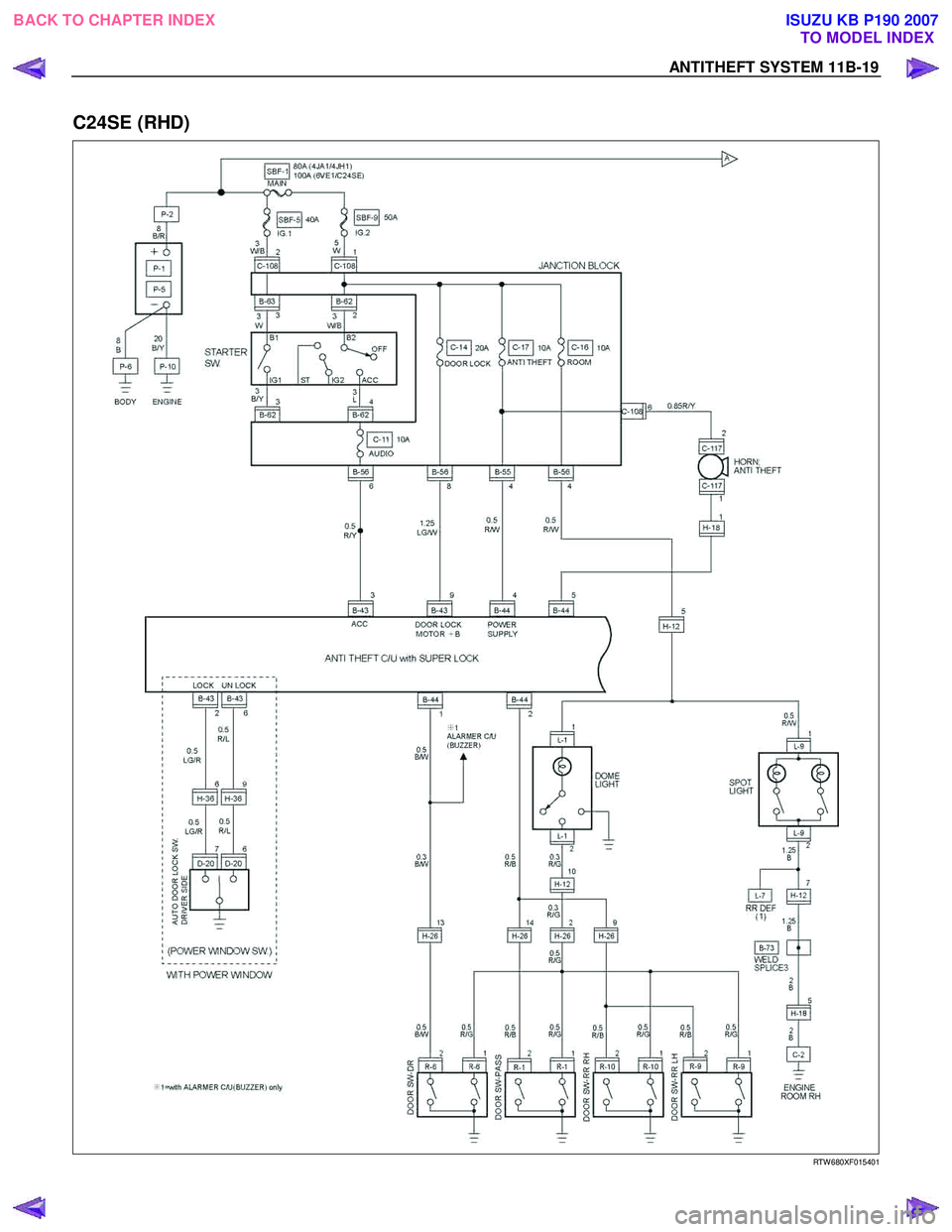

ISUZU KB P190 2007  Workshop Repair Manual ANTITHEFT SYSTEM 11B-19
C24SE (RHD)


RTW 680XF015401

BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007

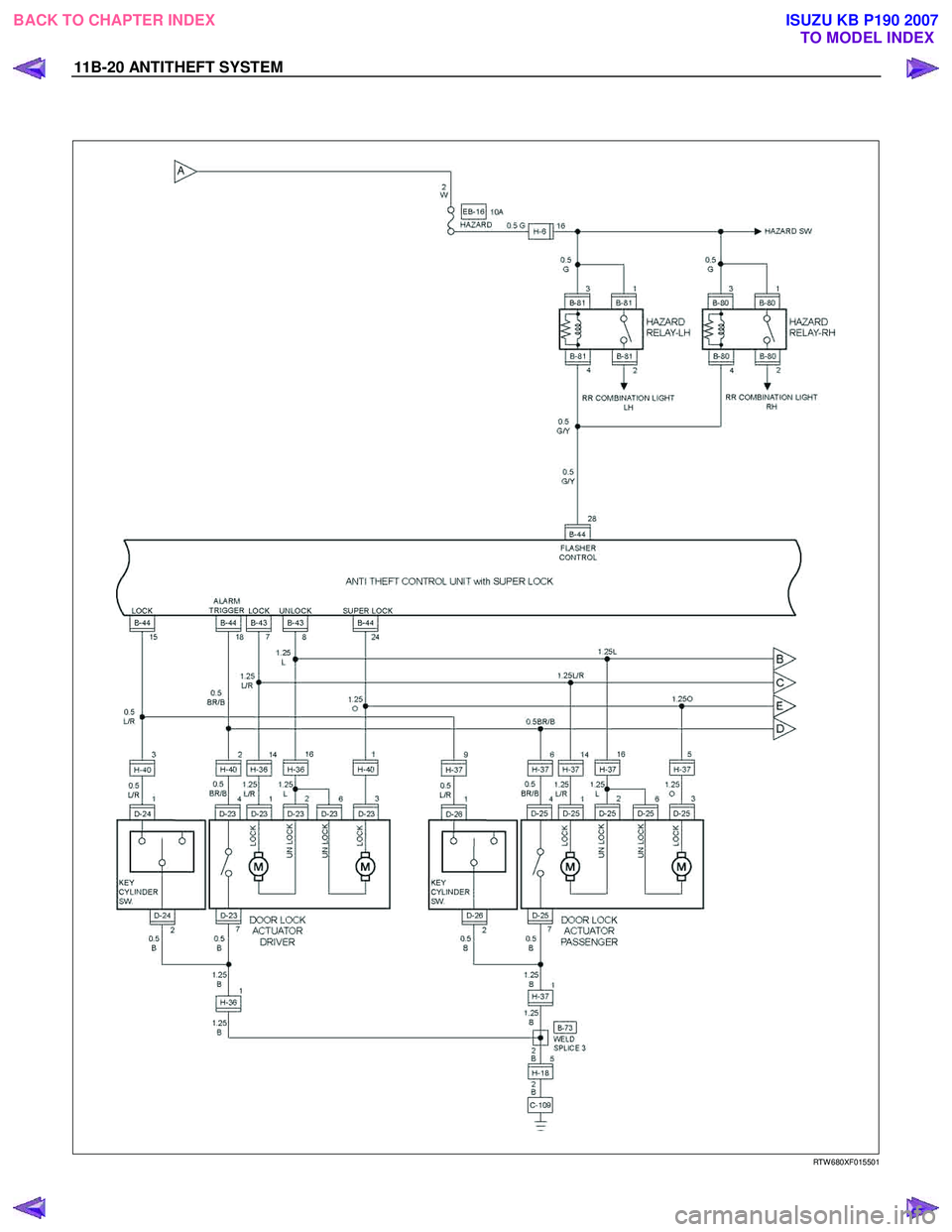

Page 5974 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 11B-20 ANTITHEFT SYSTEM





RTW 680XF015501

BACK TO CHAPTER INDEX TO MODEL INDEX
ISUZU KB P190 2007

Page 5975 of 6020

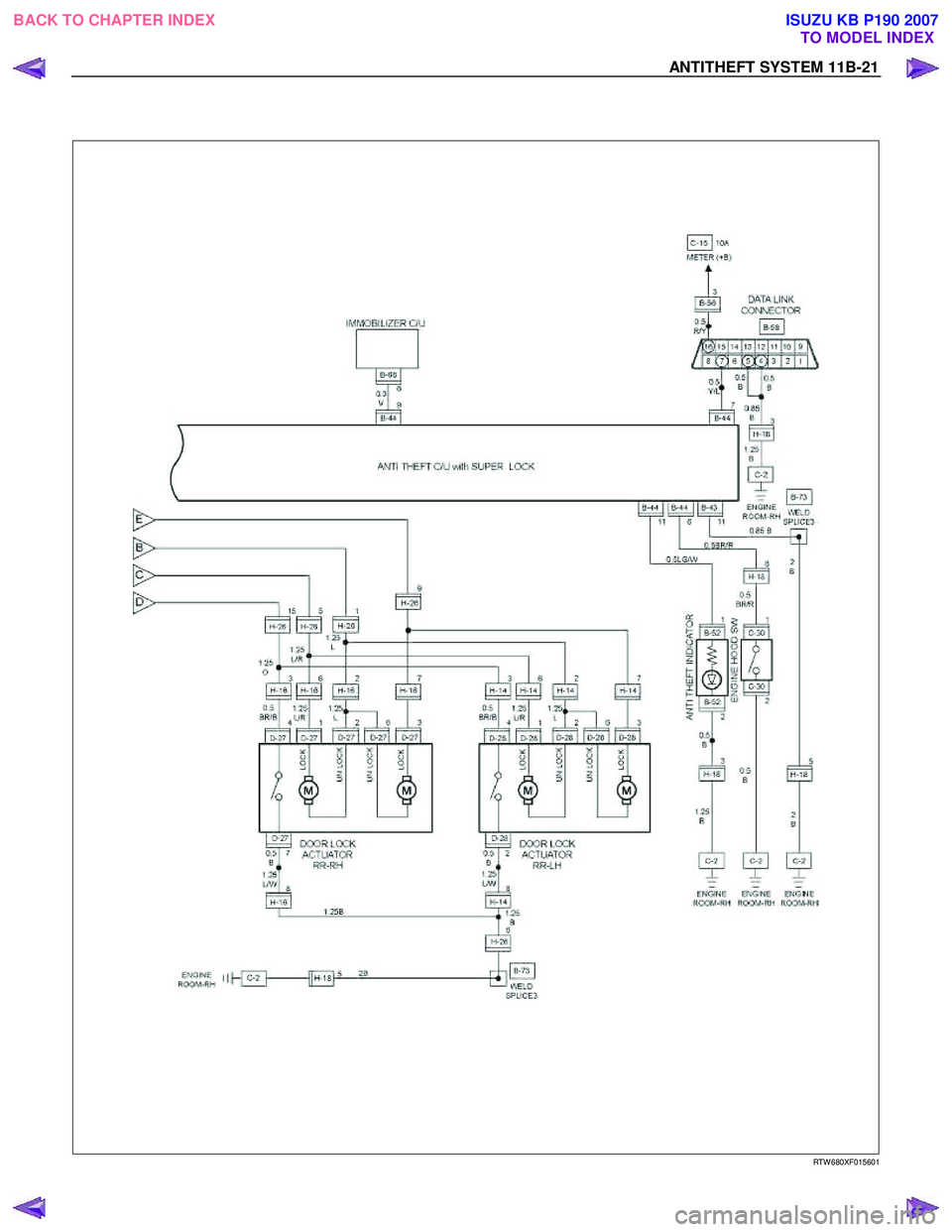

ISUZU KB P190 2007  Workshop Repair Manual ANTITHEFT SYSTEM 11B-21













RTW 680XF015601

BACK TO CHAPTER INDEX TO MODEL INDEX
ISUZU KB P190 2007

Page 5976 of 6020

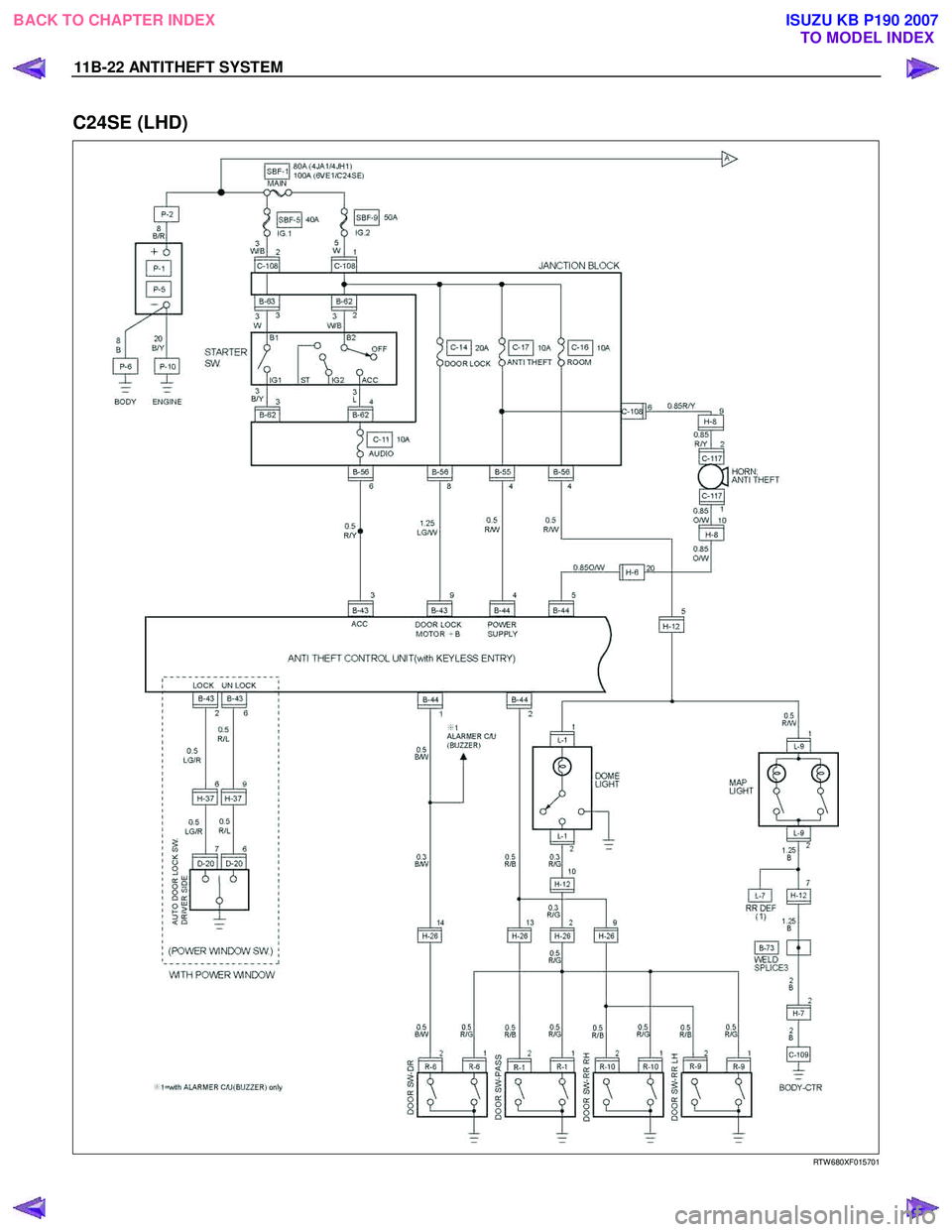

ISUZU KB P190 2007  Workshop Repair Manual 11B-22 ANTITHEFT SYSTEM
C24SE (LHD)


RTW 680XF015701

BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007

Page 5977 of 6020

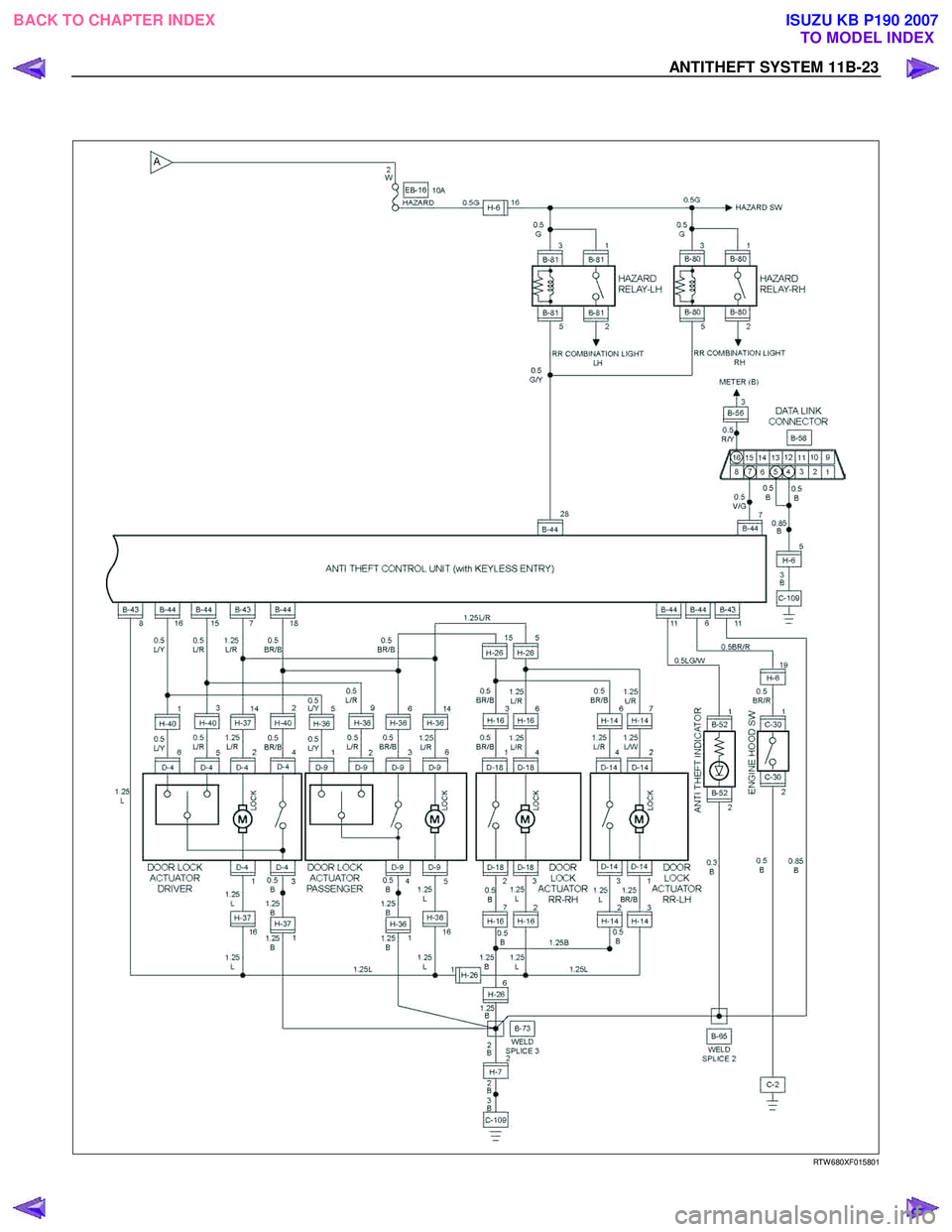

ISUZU KB P190 2007  Workshop Repair Manual ANTITHEFT SYSTEM 11B-23



RTW 680XF015801

BACK TO CHAPTER INDEX
TO MODEL INDEX
ISUZU KB P190 2007

Page 5978 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 11B-24 ANTITHEFT SYSTEM

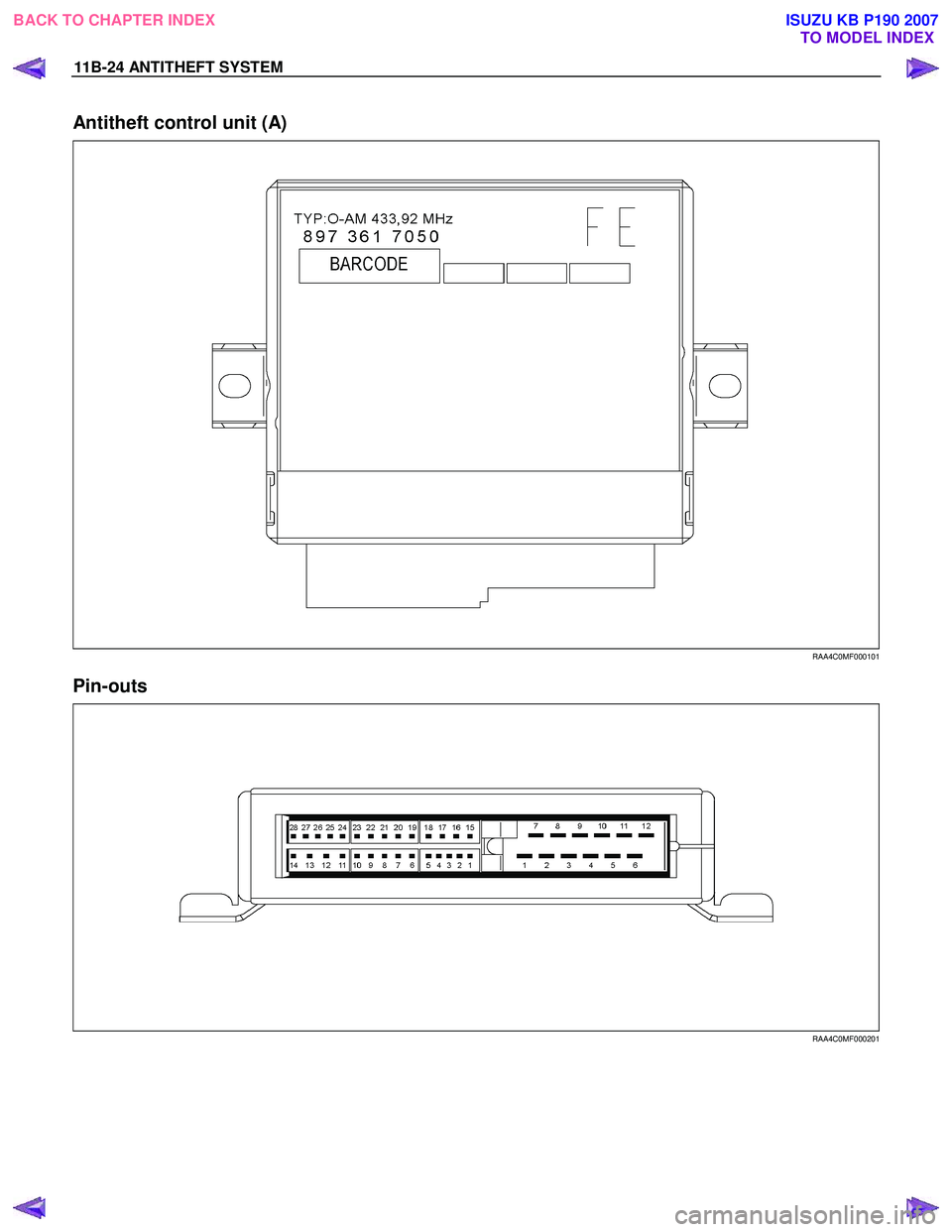

Antitheft control unit (A)

 RAA4C0MF000101
Pin-outs

 RAA4C0MF000201


BACK TO CHAPTER INDEXTO MODEL INDEX
ISUZU KB P190 2007

Page 5979 of 6020

ISUZU KB P190 2007  Workshop Repair Manual ANTITHEFT SYSTEM 11B-25

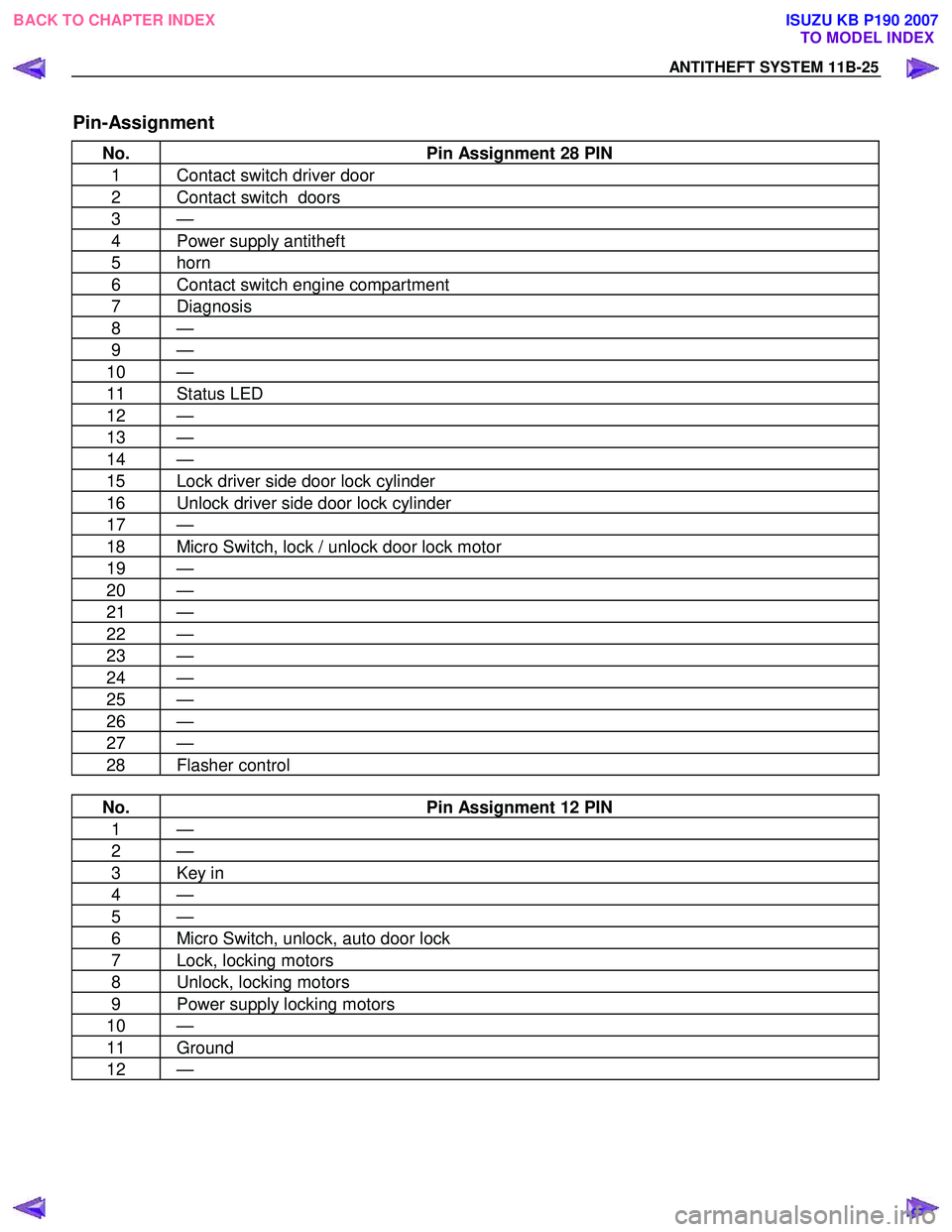

Pin-Assignment
No. Pin Assignment 28 PIN
1  Contact switch driver door
2  Contact switch  doors
3 —
4  Power supply antitheft
5 horn
6  Contact switch engine compartm

Page 5980 of 6020

ISUZU KB P190 2007  Workshop Repair Manual 11B-26 ANTITHEFT SYSTEM

lmportant information on Programming
Security code
The security code protects the antitheft control unit
against unauthorized programming and data access
from Tech-2.
