Page 261 of 450

•Im Schaltwippen-Modus sind die Schaltvor-
gänge des Getriebes deutlicher spürbar.
• Das System kehrt zum automatischen
Schaltmodus zurück, wenn ein Fehler oder
ein Überhitzungszustand erkannt wird.
HINWEIS:
Bei aktiviertem Selec-Speed oder aktivierter
Bergabfahrhilfe ist der Schaltwippen-Modus
nicht aktiv. Drücken der (+/-) Schaltwippen
bei Selec-Speed oder Bergabfahrhilfe be-
grenzt einfach den höchsten erlaubten
Gang. Schaltvorgänge unter und bis zu die-
sem Gang finden automatisch statt.
Um den Schaltwippen-Modus zu deaktivieren,
drücken und halten Sie die Schaltwippe (+), bis
„D“ oder „S“ erneut auf dem Kombiinstrument
angezeigt wird. Sie können jederzeit in den
oder aus dem Schaltwippen-Modus schalten,
ohne dabei den Fuß vom Gaspedal nehmen zu
müssen.WARNUNG!
Schalten Sie bei glatter Fahrbahn nicht her-
unter, um mit dem Motor zu bremsen. Dabei
könnten die Antriebsräder ihren Griff verlie-
ren, was zu einem Ausbrechen des Fahr-
zeugs und damit zu einem Unfall oder Ver-
letzungen führen kann.
ALLRADANTRIEB
Quadra-Trac I®
Bedienungsanleitung/
Vorsichtsmaßnahmen – je nach
Ausstattung
Quadra-Trac I® ist ein Eingang-Verteiler-
getriebe (nur Bereich HI), das bequemen,
permanenten Allradantrieb bietet. Es ist kein
Eingreifen des Fahrers erforderlich. Die
Bremsen-Antriebsschlupfregelung (BTC) kom-
biniert normales ABS und Antriebsschlupfrege-
lung und sorgt an jedem durchdrehenden Rad
für Widerstand für zusätzliche Anzugsmoment-
übertragung an Räder mit Traktion. HINWEIS:
Das Quadra-Trac I® System eignet sich
nicht für Bedingungen, unter denen zu-
schaltbarer Allradantrieb im NIEDRIGEN Be-
reich empfohlen wird. Weitere Informationen
finden Sie unter „Tipps für Geländefahrten“
im Kapitel „Start und Betrieb“.
Quadra-Trac II®
Bedienungsanleitung/
Vorsichtsmaßnahmen – je nach
Ausstattung
Das Quadra-Trac-II®-Verteilergetriebe arbeitet
bei normaler Fahrt mit automatischem Allradan-
trieb vollautomatisch. Das Quadra-Trac-II®-
Verteilergetriebe bietet drei Betriebsartstellun-
gen:
•
4WD HI (Allradantrieb, obere Ganggruppe)
• NEUTRAL (Leerlauf)
•
4WD LOW (Allradantrieb, untere Ganggruppe)
Dieses Verteilergetriebe arbeitet in der oberen
Ganggruppe des Allradantriebs vollautoma-
tisch.
257
Page 262 of 450

Wenn zusätzliche Traktion erforderlich ist, kann
die Stellung 4WD LOW (Allradantrieb, untere
Ganggruppe) verwendet werden, um die vor-
dere und hintere Antriebswelle miteinander zu
verriegeln, sodass sich die Vorder- und Hinter-
räder mit derselben Drehzahl drehen. Die Stel-
lung 4WD LOW ist nur für losen und rutschigen
Straßenbelag vorgesehen. Das Fahren in der
Stellung 4WD LOW auf Straßen mit trockenem
und hartem Belag kann erhöhten Reifenver-
schleiß und Schäden an Antriebsstrangbautei-
len verursachen.
Beim Betrieb Ihres Fahrzeugs im Modus 4WD
LOW beträgt die Motordrehzahl bei einer be-
stimmten Fahrgeschwindigkeit ca. das Dreifa-
che der Motordrehzahl in der Stellung 4WD HI.
Achten Sie darauf, dass Sie den Motor nicht
überdrehen und nicht schneller als 40 km/h
(25 mph) fahren.
Eine Voraussetzung für den korrekten Betrieb
von Fahrzeugen mit Allradantrieb ist die Ver-
wendung von Reifen der gleichen Größe, des
gleichen Typs und Umfangs auf jedem Rad. Alle
Unterschiede beeinträchtigen das Schalten und
verursachen Schäden am Verteilergetriebe.Weil der Allradantrieb eine verbesserte Traktion
bietet, gibt es eine Tendenz, die Grenzen für
das sichere Durchfahren von Kurven und für
sichere Bremswege zu überschreiten. Fahren
Sie nicht schneller als es die Straßenverhält-
nisse erlauben.
WARNUNG!
Sie oder andere könnten verletzt werden,
wenn Sie das Fahrzeug unbeaufsichtigt las-
sen und das Verteilergetriebe auf NEUTRAL
(Leerlauf) stellen, ohne die Feststellbremse
vollständig angezogen zu haben. Die Ver-
teilergetriebestellung N (Leerlaufstellung)
entkuppelt sowohl die vordere als auch die
hintere Antriebswelle vom Antriebsstrang
und erlaubt die Bewegung des Fahrzeugs
ohne Rücksicht auf die Getriebeposition. Die
Feststellbremse muss immer angezogen
werden, wenn sich der Fahrer nicht im Fahr-
zeug befindet.
SchaltstellungenWeitere Informationen über die jeweilige Ver-
wendung der Betriebsarten des zuschaltbaren
Allradantriebsystems finden Sie im Folgenden.
Allradantrieb-AUTO
Dieser Bereich wird auf Untergrund wie zum
Beispiel Eis, Schnee, Schotter, Sand und tro-
ckenem hartem Pflaster verwendet.
HINWEIS:
Weitere Informationen über die Stellungen
und deren vorgesehene Verwendung finden
Sie unter „Selec-Terrain® – je nach Ausstat-
tung“ in „Start und Betrieb“.
NEUTRAL (Leerlauf)
In dieser Stufe wird die Antriebswelle vom An-
triebsstrang getrennt. Diese Stellung dient zum
Abschleppen durch ein anderes Fahrzeug,
wenn keine Steigungen auftreten. Weitere Infor-
mationen hierzu finden Sie unter „Schleppen im
Freizeitbereich“ in „Start und Betrieb“.
4WD LOW (Allradantrieb, untere Ganggruppe)Dieser Bereich ist für den Allradantrieb bei
niedrigen Geschwindigkeiten vorgesehen. Er
sorgt dafür, dass sich die Vorder- und Hinterrä-
258
Page 263 of 450

der mit derselben Drehzahl drehen. Dieser Be-
reich bietet zusätzliche Traktion und maximale
Zugkraft nur bei losem und rutschigem Straßen-
belag. Fahren Sie nicht schneller als 40 km/h
(25 mph).
HINWEIS:
Weitere Informationen über die Stellungen
und deren vorgesehene Verwendung finden
Sie unter „Selec-Terrain® – je nach Ausstat-
tung“.
Schaltvorgänge
Umschaltung von 4WD HI auf 4WD LOW
(Allradantrieb, obere Ganggruppe auf
Allradantrieb, untere Ganggruppe)
Bei Fahrzeuggeschwindigkeiten zwischen
0 und 5 km/h (0 und 3 mph), Zündschalter in der
Stellung ON (Ein) oder laufendem Motor schal-
ten Sie das Getriebe in NEUTRAL und drücken
Sie die Taste „4WD LOW“ (Allradantrieb, untere
Ganggruppe) am Verteilergetriebeschalter ein-
mal. Die Kontrollleuchte „4WD LOW“ im Kom-
biinstrument beginnt zu blinken und leuchtet
kontinuierlich, sobald der Schaltvorgang abge-
schlossen ist.HINWEIS:Wenn Schaltzustände bzw. Verriegelungen
nicht erfüllt sind oder ein Verteilergetriebe-
Motortemperaturschutzzustand existiert,
blinkt am Infodisplay die Meldung „For 4x4
Low Slow Below 3 MPH or 5 KPH Put Trans in
N Press 4 Low“ (Für Allradantrieb mit unterer
Ganggruppe unter 5 km/h (3 mph) Getriebe
auf „N“ stellen, „4 Low“ drücken). Weitere
Informationen hierzu finden Sie unter „Info-
display (EVIC)“ in „Instrumententafel“.
Umschaltung von 4WD LOW auf 4WD HI
(Allradantrieb, obere Ganggruppe auf
Allradantrieb, untere Ganggruppe)
Bei Fahrzeuggeschwindigkeiten zwischen
0 und 5 km/h (0 und 3 mph), Zündschalter in der
Stellung ON (Ein) oder laufendem Motor schal-
ten Sie das Getriebe in NEUTRAL und drücken
Sie die Taste „4WD LOW“ (Allradantrieb, untere
Ganggruppe) am Verteilergetriebeschalter ein-
mal. Die Kontrollleuchte „4WD LOW“ im Kom-
biinstrument blinkt und erlöscht, sobald der
Schaltvorgang abgeschlossen ist.
HINWEIS:
•
Wenn Schaltzustände bzw. Verriegelungen
nicht erfüllt sind oder ein Verteilergetriebe-
Motortemperaturschutzzustand existiert,
blinkt am Infodisplay die Meldung „For 4x4
Low Slow Below 3 MPH or 5 KPH Put Trans
in N Press 4 Low“ (Für Allradantrieb mit
unterer Ganggruppe unter 8 km/h (5 mph)
Getriebe auf „N“ stellen, „4 Low“ drücken).
Weitere Informationen hierzu finden Sie
unter „Infodisplay (EVIC)“ in „Instrumen-
tentafel“.
Verteilergetriebeschalter
259
Page 264 of 450

•Das Schalten in die oder aus der unteren
Ganggruppe des Allradantriebs ist bei
vollständigem Fahrzeugstillstand mög-
lich. Es können jedoch Schwierigkeiten
beim Schalten auftreten, wenn die ent-
sprechenden Kupplungszähne nicht ord-
nungsgemäß aufeinander ausgerichtet
sind. Es können mehrere Versuche not-
wendig sein, um die Kupplungszähne auf-
einander auszurichten und den Schaltvor-
gang durchzuführen. Die bevorzugte
Methode steht darin, den Schaltvorgang
durchzuführen, wenn das Fahrzeug mit
einer Geschwindigkeit von 0 bis 5 km/h
(0 bis 3 mph) rollt. Wenn sich das Fahr-
zeug schneller als 5 km/h (3 mph) bewegt,
wird der Schaltvorgang durch das Ver-
teilergetriebe verhindert.
In NEUTRAL (N) (Leerlauf) schalten
1. Bringen Sie das Fahrzeug bei laufendem
Motor vollständig zum Stillstand.
2. Betätigtem Sie das Bremspedal. 3. Schalten Sie das Getriebe in Stellung NEU-
TRAL.
4. Wenn das Fahrzeug über Quadra-Lift™-
Luftfederung verfügt, stellen Sie sicher, dass
das Fahrzeug auf normale Bodenfreiheit einge-
stellt ist.
5. Halten Sie die vertiefte Taste (am Wahl-
schalter) für die Leerlaufstellung (N) für das
Verteilergetriebe mit einem Kugelschreiber oder
einem ähnlichen Objekt vier Sekunden lang
gedrückt. Die Leuchte hinter dem Symbol N
blinkt und zeigt damit an, dass ein Schaltvor-
gang stattfindet. Das Licht hört auf zu blinken
(bleibt eingeschaltet), wenn die Schaltung in die
Leerlaufstellung (N) vollständig ist. Auf dem
Infodisplay (EVIC) wird die Meldung „FOUR
WHEEL DRIVE SYSTEM IN NEUTRAL“ (All-
radantriebssystem in Neutralstellung) ange-
zeigt. Weitere Informationen hierzu finden Sie
unter „Infodisplay (EVIC)“ in „Instrumententa-
fel“.
6. Nachdem der Schaltvorgang abgeschlossen
ist und die Leuchte für Leerlaufstellung (N)
eingeschaltet bleibt, lassen Sie die Taste Leer-
laufstellung (N) los.
7. Schalten Sie das Getriebe in Stellung RE-
VERSE (Rückwärtsgang).
8. Lassen Sie das Bremspedal für fünf Sekun-
den los und vergewissern Sie sich, dass es zu
keiner Fahrzeugbewegung kommt.
Taste Leerlaufstellung (N)
260
Page 265 of 450

HINWEIS:
Wenn Schaltzustände bzw. Verriegelungen
nicht erfüllt sind, blinkt am Infodisplay die
Meldung „To Tow Vehicle Safely, Read Neu-
tral Shift Procedure in Owners Manual“
(Zum sicheren Abschleppen des Fahrzeugs
siehe unter „Schalten in die Neutralstel-
lung“ in der Bedienungsanleitung). Weitere
Informationen hierzu finden Sie unter „Info-
display (EVIC)“ in „Instrumententafel“.
Aus Leerlaufstellung (N) schalten
Bereiten Sie das Fahrzeug unter Verwendung
des folgenden Verfahrens für die normale Nut-
zung vor.
1. Bringen Sie das Fahrzeug vollständig zum
Stehen.
2. Ziehen Sie die Feststellbremse fest an.
3. Lassen Sie den Motor an.
4. Betätigtem Sie das Bremspedal.5. Schalten Sie das Getriebe in Stellung NEU-
TRAL.
6. Halten Sie die vertiefte Taste (am Wahl-
schalter) für die Leerlaufstellung (N) für das
Verteilergetriebe mit einem Kugelschreiber oder
einem ähnlichen Objekt eine Sekunde lang
gedrückt.
7. Lassen Sie die Taste Leerlaufstellung (N)
los, sobald die Kontrollleuchte für die Leerlauf-
stellung (N) erlischt.8. Nachdem die Taste Leerlaufstellung (N) los-
gelassen wurde, wird das Verteilergetriebe in
die Stellung geschaltet, die vom Wahlschalter
angezeigt wird.
9. Schalten Sie das Getriebe in Stellung PARK.
Stellen Sie den Motor ab.
10. Lassen Sie das Bremspedal los.
11. Trennen Sie das Fahrzeug vom Zugfahr-
zeug.
HINWEIS:
•
Schritte 1 bis 5 sind Voraussetzungen, die
vor dem Drücken der Taste NEUTRAL
(Leerlauf) (N) erfüllt sein und erfüllt blei-
ben müssen, bis der Schaltvorgang abge-
schlossen ist. Wenn diese Voraussetzun-
gen nicht vor dem Drücken der Taste
Leerlaufstellung (N) oder nicht mehr wäh-
rend des Schaltvorgangs erfüllt werden,
dann blinkt die Anzeigeleuchte Leerlauf-
stellung (N) so lange, bis alle Vorausset-
zungen erfüllt werden oder die Taste Leer-
laufstellung (N) losgelassen wird.
Taste Leerlaufstellung (N)
261
Page 266 of 450

•Der Zündschalter muss sich in der Stel-
lung ON/RUN (Ein/Start) befinden, damit
ein Schaltvorgang stattfinden kann und
die Stellungsanzeigeleuchten funktions-
fähig sind. Wenn sich der Zündschalter
nicht in der Stellung ON/RUN (Ein/Start)
befindet, findet kein Schaltvorgang statt,
und die Stellungsanzeigeleuchten werden
weder blinken noch aufleuchten.
• Eine blinkende Stellungsanzeigeleuchte
Leerlaufstellung (N) zeigt an, dass die
Voraussetzungen für den Schaltvorgang
nicht erfüllt wurden.
Quadra-Drive®-II-System – je nach
Ausstattung
Das auf Wunsch erhältliche System „Quadra-
Drive® II“ enthält zwei Wandlerkupplungen. Zu
den Kupplungen gehören ein elektronisches
Sperrdifferenzial (ELSD) an der Hinterachse
und das Quadra-Trac-II®-Verteilergetriebe. Die auf Wunsch erhältliche ELSD-Achse arbeitet
vollautomatisch und muss nicht durch den Fah-
rer bedient werden. Unter normalen Fahrbedin-
gungen funktioniert die Einheit als normale
Achse und verteilt das Drehmoment gleichmä-
ßig zwischen dem linken und rechten Rad. Bei
einem Traktionsunterschied zwischen dem lin-
ken und rechten Rad erkennt die Kupplung
einen Drehzahlunterschied. Sobald ein Rad be-
ginnt, sich schneller zu drehen als das andere,
wird automatisch Drehmoment von dem Rad
mit der geringeren Traktion auf das andere Rad
mit der höheren Traktion übertragen. Obwohl
sich das Verteilergetriebe und die Achskupp-
lung im Aufbau unterscheiden, ist ihre Funktion
ähnlich. Gehen Sie bei der Bedienung des
Quadra-Trac-II®-Verteilergetriebes anhand der
Anweisungen zum Schalten dieses Systems
vor, die Sie am Anfang dieses Abschnitts finden.
SELEC-TERRAIN™ — JE
NACH AUSSTATTUNG
BeschreibungSelec-Terrain™ kombiniert das Leistungsver-
mögen der Fahrzeugsteuersysteme mit den
Fahrereingaben, um die beste Leistung für alle
Geländearten zu bieten.
Selec-Terrain ™-Taste
262
Page 267 of 450

Selec-Terrain ™ besteht aus den folgenden
Positionen:
•Schnee – Tuning Set für zusätzliche Stabili-
tät bei unfreundlichem Wetter. Für Straße
und Gelände auf Flächen mit einer schlech-
ten Traktion wie zum Beispiel Schnee. Im
Schneemodus (abhängig von bestimmten
Betriebsbedingungen) verwendet das Ge-
triebe beim Starten u. U. den zweiten Gang
(und nicht den ersten Gang), um ein Durch-
drehen der Räder zu minimieren. Je nach
Ausstattung mit Luftfederung wird das Ni-
veau auf die normale Fahrhöhe (NRH) geän-
dert, wenn sich das Verteilergetriebe im ho-
hen Bereich befindet. Das Niveau wird in
Off-Road-1 geändert, wenn sich das Ver-
teilergetriebe im niedrigen Bereich befindet.
• Auto – Vollautomatischer permanenter All-
radantrieb kann auf der Straße und im Ge-
lände verwendet werden. Gleicht Traktion mit
haptischem Lenkgefühl aus, um verbesser-
tes Handling und Beschleunigung im Ver-
gleich zu Fahrzeugen mit Zweiradantrieb zu
bieten. Je nach Ausstattung mit Luftfederung
wird die Fahrzeughöhe in NRH geändert. •
Sand – Geländekalibrierung zum Einsatz auf
Oberflächen mit geringer Traktion, wie zum
Beispiel Sand oder nassem Gras. Antriebs-
strang wurde für Traktion maximiert. Eine
Form von Bindung wird u. U. auf weniger
versöhnlichen Oberflächen gefühlt. Die elekt-
ronischen Bremssteuerungen werden einge-
stellt, um die Antriebsschlupfregelung von
Drosselklappe und Raddrehung zu begren-
zen. Je nach Ausstattung mit Luftfederung
wird die Fahrzeughöhe in Off-Road 1
geändert.
• Schlamm – Geländekalibrierung zum Ein-
satz auf Oberflächen mit geringer Traktion,
wie zum Beispiel Schlamm. Antriebsstrang
wurde für Traktion maximiert. Eine Form von
Bindung wird u. U. auf weniger versöhnlichen
Oberflächen gefühlt. Die elektronischen
Bremssteuerungen werden eingestellt, um
die Antriebsschlupfregelung von Drossel-
klappe und Raddrehung zu begrenzen. Je
nach Ausstattung mit Luftfederung wird die
Fahrzeughöhe in Off-Road 1 geändert. •
Felsen – Geländekalibrierung, die nur im
Bereich 4WD LOW verfügbar ist. Das Fahr-
zeug wird (je nach Ausstattung mit Luftfede-
rung) für verbesserte Bodenfreiheit angeho-
ben. Auf Traktion basierendes Tuning mit
verbesserter Lenkfähigkeit für den Einsatz
auf Geländeoberflächen mit hoher Traktion.
Aktivieren Sie die Bergabfahrhilfe für steile
Bergabfahrten. Zum Einsatz bei Hindernis-
sen bei niedrigen Geschwindigkeiten, wie
großen Felsen, tiefen Furchen usw. Je nach
Ausstattung mit Luftfederung wird die Ni-
veauregulierung in Off-Road-2 geändert.
Wenn sich der Selec-Terrain ™ Schalter im
FELSEN-Modus befindet und das Verteiler-
getriebe von 4WD Low auf 4WD High ge-
schaltet wird, kehrt das Selec-Terrain™-
System in den Modus AUTO zurück.
263
Page 268 of 450

Meldungen im Infodisplay (EVIC)Wenn die entsprechenden Bedingungen vorlie-
gen, wird eine Nachricht im Infodisplay ange-
zeigt. Weitere Informationen hierzu finden Sie
unter „Infodisplay (EVIC)“ in „Instrumententa-
fel“.
QUADRA-LIFT™—JENACH
AUSSTATTUNG
BeschreibungDas Quadra-Lift ™-Luftfederungssystem bietet
eine permanente Niveauregulierung sowie die
Möglichkeit, die Fahrzeughöhe durch den
Druck einer Taste einzustellen.•
Normale Bodenfreiheit (NRH) – Dies ist die
normale Position der Radaufhängung und für
normales Fahren gedacht.
• Gelände 1 (OR1) (Hebt das Fahrzeug um
ungefähr 33 mm (1,3 Zoll) an – Dies ist die
Hauptposition für alle Geländefahrten, bis
OR2 notwendig ist. Die führt zu einem gleich-
mäßigeren und komfortableren Fahrgefühl.
Drücken Sie die Taste „Nach oben“ einmal
aus der NRH-Position bei einer Fahrge-
schwindigkeit von unter 61 km/h (38 mph).
Wenn die Fahrgeschwindigkeit für mehr als
20 Sekunden zwischen 64 km/h (40 mph)
und 80 km/h (50 mph) in der Stellung OR1
verbleibt oder wenn die Fahrgeschwindigkeit
80 km/h (50 mph) überschreitet, wird das
Fahrzeug automatisch in die Stellung NRH
abgesenkt. Weitere Informationen finden Sie
unter „Tipps für Geländefahrten“ im Kapitel
„Start und Betrieb“.Selec-Terrain ™-Taste
1 – Taste „Nach oben“
2 – Taste „Nach unten“
3 – Kontrollleuchte Ein-/Ausstieg-Modus
(individuell wählbar)
4 – Kontrollleuchte für normale Bodenfreiheit
(individuell wählbar)
5 – Kontrollleuchte Geländebetrieb 1
(individuell wählbar)
6 – Kontrollleuchte Geländebetrieb 2
(individuell wählbar)
264
Page 269 of 450

•Gelände 2 (OR2) (Hebt das Fahrzeug un-
gefähr 65 mm (2,6 Zoll) an – Diese Stellung
ist nur für Geländefahrten gedacht, bei de-
nen ein Maximum an Bodenfreiheit erforder-
lich ist. Drücken Sie bei einer Fahrgeschwin-
digkeit von unter 32 km/h (20 mph) zweimal
die Taste „Nach oben“ aus der NRH-Stellung
oder einmal aus der Position OR1, um OR2
zu aktivieren. Wenn in OR2 die Fahrge-
schwindigkeit mehr als 40 km/h (25 mph)
beträgt, wird die Bodenfreiheit automatisch
auf OR1 abgesenkt. Weitere Informationen
finden Sie unter „Tipps für Geländefahrten“
im Kapitel „Start und Betrieb“.
• Aero-Modus (senkt das Fahrzeug um un-
gefähr 13 mm (0,5 Zoll) ab – Diese Stellung
verbessert die Aerodynamik durch Absenken
des Fahrzeugs. Das Fahrzeug aktiviert auto-
matisch den Aero-Modus, wenn die Fahrge-
schwindigkeit mehr als 20 Sekunden lang
zwischen 99 km/h (62 mph) und 106 km/h
(66 mph) beträgt, oder wenn die Fahrge-
schwindigkeit 106 km/h (66 mph) überschrei- tet. Das Fahrzeug kehrt automatisch vom
Aero-Modus in den NRH-Modus zurück,
wenn die Fahrgeschwindigkeit mehr als
20 Sekunden lang zwischen 48 km/h
(30 mph) und 56 km/h (35 mph) beträgt, oder
wenn die Fahrgeschwindigkeit 48 km/h
(30 mph) unterschreitet. Der Aero-Modus
wird ohne Rücksicht auf die Fahrgeschwin-
digkeit aktiviert, wenn der Schalthebel in der
Stellung „SPORT“ ist.
HINWEIS:
Wenn der ECO-Modus aktiviert ist, senkt das
Luftfederungssystem das Fahrzeug auf
Aero-Modus ab, wenn die Fahrgeschwindig-
keit 20 Sekunden lang zwischen 84 km/h
(52 mph) und 90 km/h (56 mph) liegt oder
über 90 km/h (56 mph) geht. Das Fahrzeug
verlässt den Aero-Modus, wenn die Fahrge-
schwindigkeit 20 Sekunden lang zwischen
32 km/h (20 mph) und 40 km/h (25 mph)
bleibt, oder wenn die Fahrgeschwindigkeit
32 km/h (20 mph) unterschreitet. •
Ein-/Ausstieg-Modus (senkt das Fahrzeug
ungefähr 38 mm (1,5 Zoll) ab – in dieser
Stellung wird das Fahrzeug abgesenkt, damit
Passagiere leichter ein- und aussteigen kön-
nen. Außerdem wird das Heck des Fahr-
zeugs abgesenkt, um Gepäck leichter ein-
und ausladen zu können. Um den Ein-/
Ausstieg-Modus zu aktivieren, drücken Sie
die Taste „Nach unten“ bei einer Fahrge-
schwindigkeit von unter 40 km/h (25 mph)
einmal aus der NRH-Position. Bei einer Fahr-
geschwindigkeit von unter 24 km/h (15 mph)
wird die Bodenfreiheit abgesenkt. Wenn die
Fahrgeschwindigkeit länger als 60 Sekunden
zwischen 24 km/h (15 mph) und 40 km/h
(25 mph) bleibt oder wenn die Fahrgeschwin-
digkeit 40 km/h (25 mph) überschreitet, wird
die Änderung des Ein-/Ausstieg-Modus ab-
gebrochen. Um den Ein-/Ausstieg-Modus zu
verlassen, drücken Sie die Taste „Nach
oben“ einmal bei einer Fahrgeschwindigkeit
von über 24 km/h (15 mph).
265
Page 270 of 450

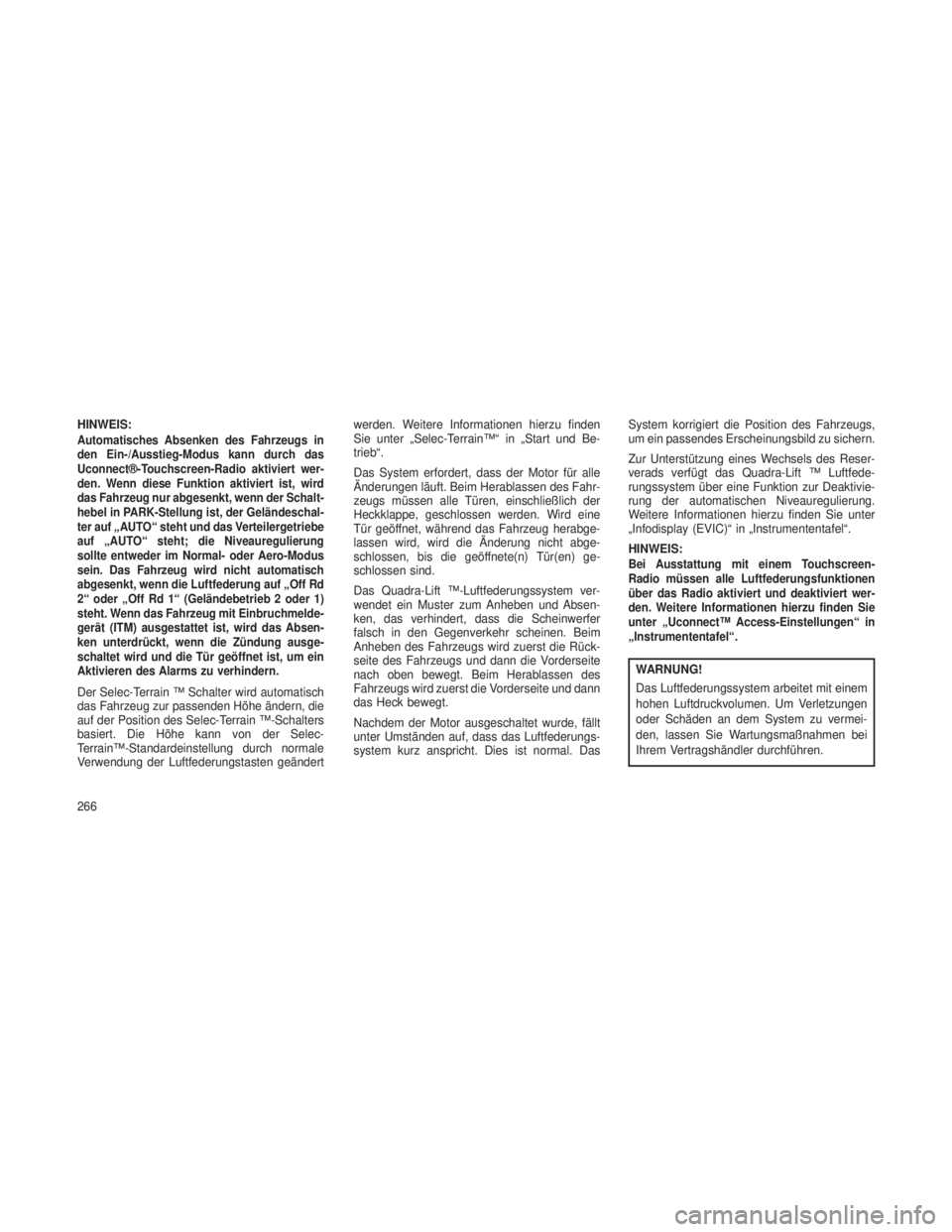

HINWEIS:Automatisches Absenken des Fahrzeugs in
den Ein-/Ausstieg-Modus kann durch das
Uconnect®-Touchscreen-Radio aktiviert wer-
den. Wenn diese Funktion aktiviert ist, wird
das Fahrzeug nur abgesenkt, wenn der Schalt-
hebel in PARK-Stellung ist, der Geländeschal-
ter auf „AUTO“ steht und das Verteilergetriebe
auf „AUTO“ steht; die Niveauregulierung
sollte entweder im Normal- oder Aero-Modus
sein. Das Fahrzeug wird nicht automatisch
abgesenkt, wenn die Luftfederung auf „Off Rd
2“ oder „Off Rd 1“ (Geländebetrieb 2 oder 1)
steht. Wenn das Fahrzeug mit Einbruchmelde-
gerät (ITM) ausgestattet ist, wird das Absen-
ken unterdrückt, wenn die Zündung ausge-
schaltet wird und die Tür geöffnet ist, um ein
Aktivieren des Alarms zu verhindern.
Der Selec-Terrain ™ Schalter wird automatisch
das Fahrzeug zur passenden Höhe ändern, die
auf der Position des Selec-Terrain ™-Schalters
basiert. Die Höhe kann von der Selec-
Terrain™-Standardeinstellung durch normale
Verwendung der Luftfederungstasten geändertwerden. Weitere Informationen hierzu finden
Sie unter „Selec-Terrain™“ in „Start und Be-
trieb“.
Das System erfordert, dass der Motor für alle
Änderungen läuft. Beim Herablassen des Fahr-
zeugs müssen alle Türen, einschließlich der
Heckklappe, geschlossen werden. Wird eine
Tür geöffnet, während das Fahrzeug herabge-
lassen wird, wird die Änderung nicht abge-
schlossen, bis die geöffnete(n) Tür(en) ge-
schlossen sind.
Das Quadra-Lift ™-Luftfederungssystem ver-
wendet ein Muster zum Anheben und Absen-
ken, das verhindert, dass die Scheinwerfer
falsch in den Gegenverkehr scheinen. Beim
Anheben des Fahrzeugs wird zuerst die Rück-
seite des Fahrzeugs und dann die Vorderseite
nach oben bewegt. Beim Herablassen des
Fahrzeugs wird zuerst die Vorderseite und dann
das Heck bewegt.
Nachdem der Motor ausgeschaltet wurde, fällt
unter Umständen auf, dass das Luftfederungs-
system kurz anspricht. Dies ist normal. Das
System korrigiert die Position des Fahrzeugs,
um ein passendes Erscheinungsbild zu sichern.
Zur Unterstützung eines Wechsels des Reser-
verads verfügt das Quadra-Lift ™ Luftfede-
rungssystem über eine Funktion zur Deaktivie-
rung der automatischen Niveauregulierung.
Weitere Informationen hierzu finden Sie unter
„Infodisplay (EVIC)“ in „Instrumententafel“.
HINWEIS:
Bei Ausstattung mit einem Touchscreen-
Radio müssen alle Luftfederungsfunktionen
über das Radio aktiviert und deaktiviert wer-
den. Weitere Informationen hierzu finden Sie
unter „Uconnect™ Access-Einstellungen“ in
„Instrumententafel“.
WARNUNG!
Das Luftfederungssystem arbeitet mit einem
hohen Luftdruckvolumen. Um Verletzungen
oder Schäden an dem System zu vermei-
den, lassen Sie Wartungsmaßnahmen bei
Ihrem Vertragshändler durchführen.
266
