Symbol Bedeutung

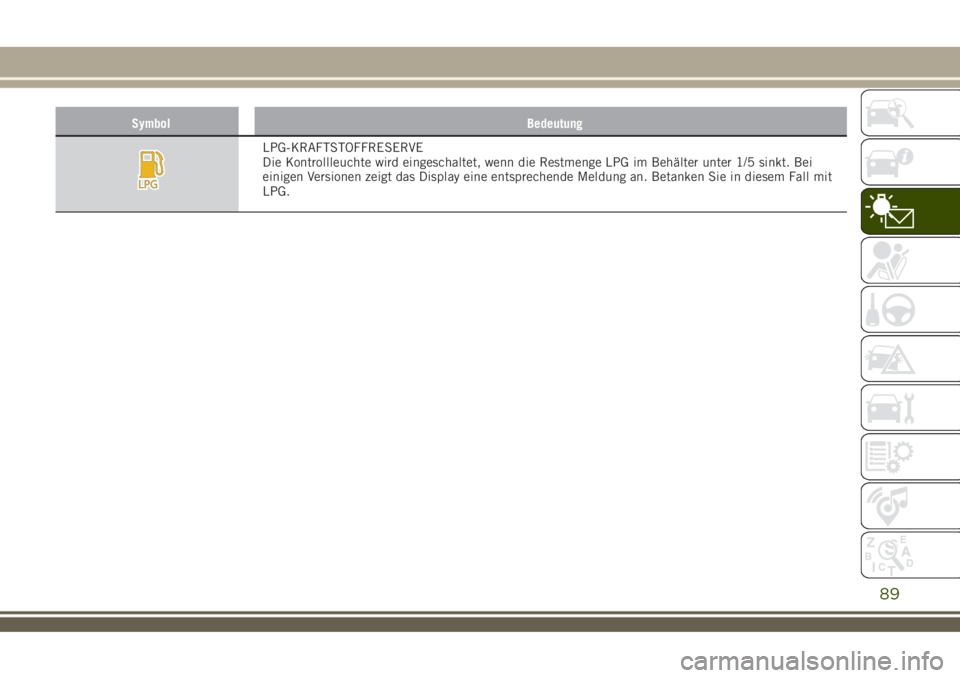

LPG-KRAFTSTOFFRESERVE
Die Kontrollleuchte wird eingeschaltet, wenn die Restmenge LPG im Behälter unter 1/5 sinkt. Bei
einigen Versionen zeigt das Display eine entsprechende Meldung an. Betanken Sie in diesem Fall mit
LPG.
89

Symbol Bedeutung

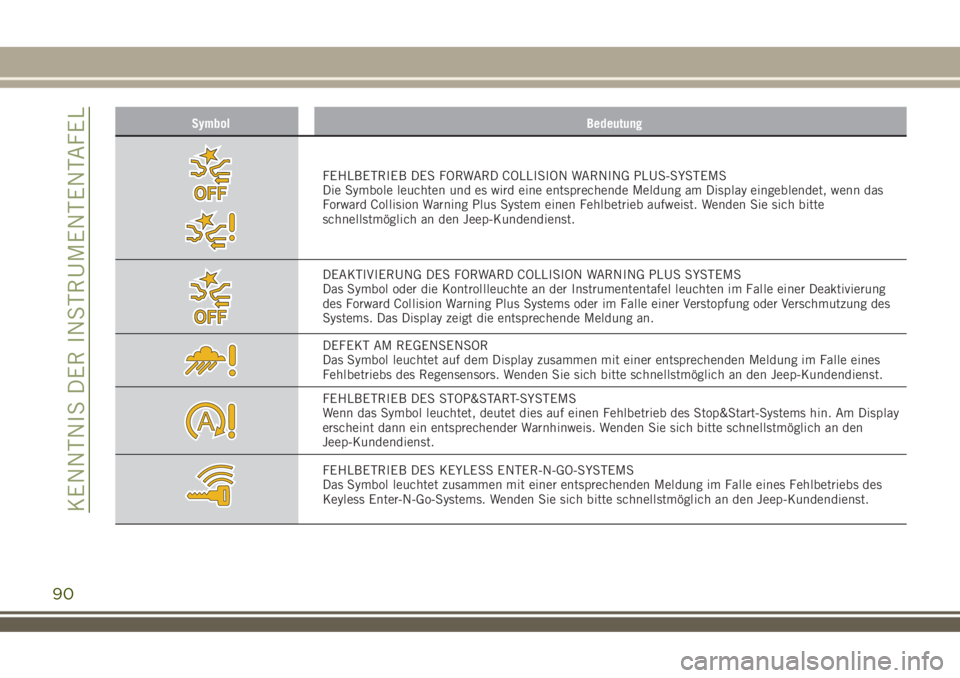

FEHLBETRIEB DES FORWARD COLLISION WARNING PLUS-SYSTEMS
Die Symbole leuchten und es wird eine entsprechende Meldung am Display eingeblendet, wenn das
Forward Collision Warning Plus System einen Fehlbetrieb aufweist. Wenden Sie sich bitte
schnellstmöglich an den Jeep-Kundendienst.
DEAKTIVIERUNG DES FORWARD COLLISION WARNING PLUS SYSTEMS
Das Symbol oder die Kontrollleuchte an der Instrumententafel leuchten im Falle einer Deaktivierung
des Forward Collision Warning Plus Systems oder im Falle einer Verstopfung oder Verschmutzung des
Systems. Das Display zeigt die entsprechende Meldung an.
DEFEKT AM REGENSENSOR
Das Symbol leuchtet auf dem Display zusammen mit einer entsprechenden Meldung im Falle eines
Fehlbetriebs des Regensensors. Wenden Sie sich bitte schnellstmöglich an den Jeep-Kundendienst.
FEHLBETRIEB DES STOP&START-SYSTEMS
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb des Stop&Start-Systems hin. Am Display
erscheint dann ein entsprechender Warnhinweis. Wenden Sie sich bitte schnellstmöglich an den
Jeep-Kundendienst.
FEHLBETRIEB DES KEYLESS ENTER-N-GO-SYSTEMS
Das Symbol leuchtet zusammen mit einer entsprechenden Meldung im Falle eines Fehlbetriebs des
Keyless Enter-N-Go-Systems. Wenden Sie sich bitte schnellstmöglich an den Jeep-Kundendienst.
90
KENNTNIS DER INSTRUMENTENTAFEL

Symbol Bedeutung

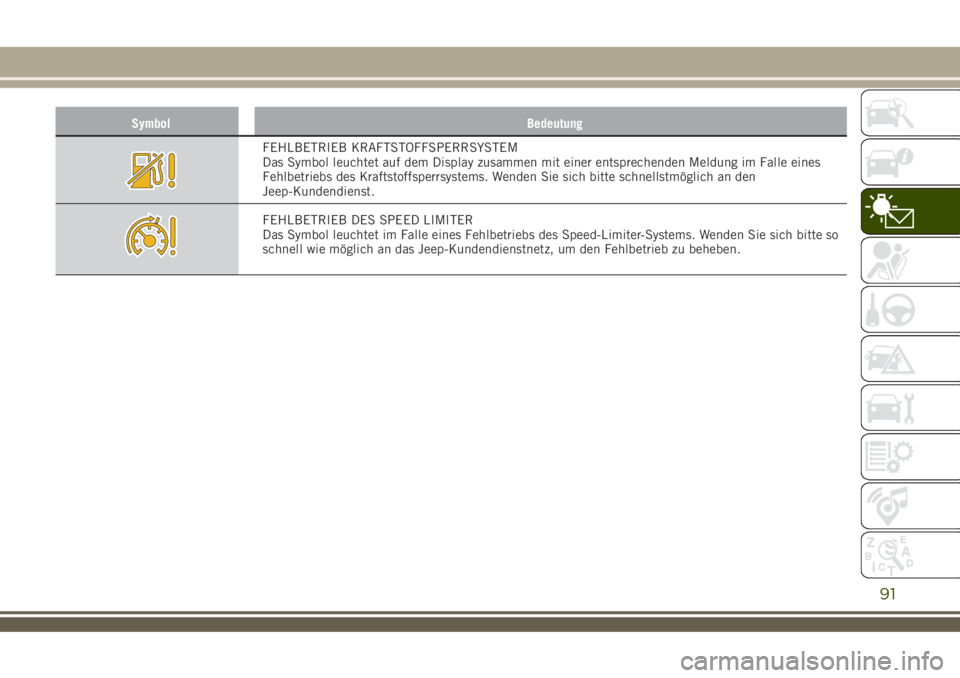

FEHLBETRIEB KRAFTSTOFFSPERRSYSTEM
Das Symbol leuchtet auf dem Display zusammen mit einer entsprechenden Meldung im Falle eines
Fehlbetriebs des Kraftstoffsperrsystems. Wenden Sie sich bitte schnellstmöglich an den
Jeep-Kundendienst.
FEHLBETRIEB DES SPEED LIMITER
Das Symbol leuchtet im Falle eines Fehlbetriebs des Speed-Limiter-Systems. Wenden Sie sich bitte so
schnell wie möglich an das Jeep-Kundendienstnetz, um den Fehlbetrieb zu beheben.
91

Symbol Bedeutung

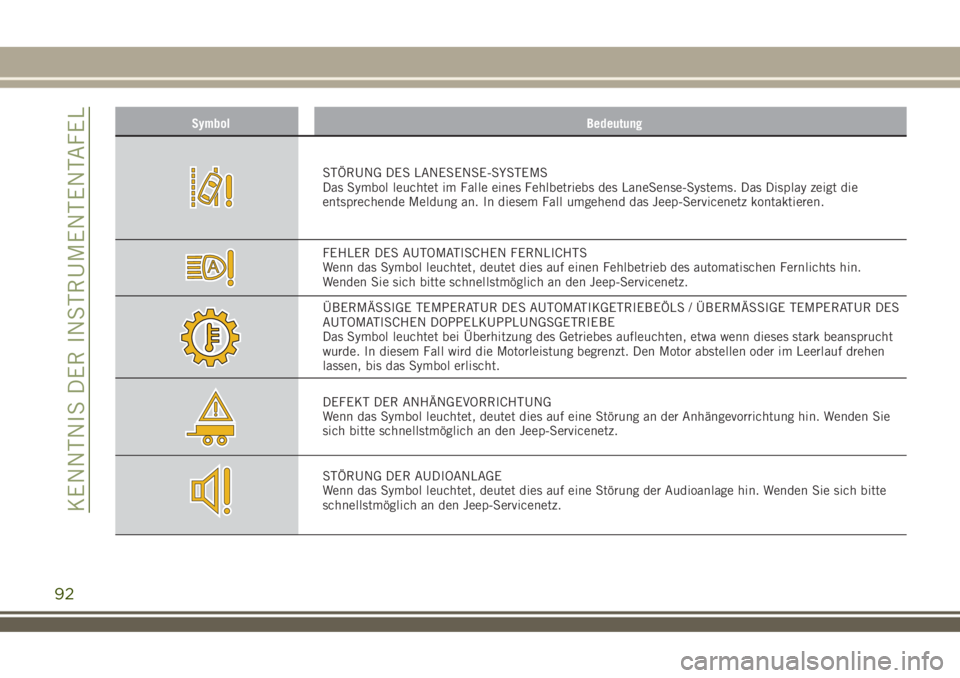

STÖRUNG DES LANESENSE-SYSTEMS
Das Symbol leuchtet im Falle eines Fehlbetriebs des LaneSense-Systems. Das Display zeigt die
entsprechende Meldung an. In diesem Fall umgehend das Jeep-Servicenetz kontaktieren.
FEHLER DES AUTOMATISCHEN FERNLICHTS
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb des automatischen Fernlichts hin.
Wenden Sie sich bitte schnellstmöglich an den Jeep-Servicenetz.
ÜBERMÄSSIGE TEMPERATUR DES AUTOMATIKGETRIEBEÖLS / ÜBERMÄSSIGE TEMPERATUR DES
AUTOMATISCHEN DOPPELKUPPLUNGSGETRIEBE
Das Symbol leuchtet bei Überhitzung des Getriebes aufleuchten, etwa wenn dieses stark beansprucht
wurde. In diesem Fall wird die Motorleistung begrenzt. Den Motor abstellen oder im Leerlauf drehen
lassen, bis das Symbol erlischt.
DEFEKT DER ANHÄNGEVORRICHTUNG
Wenn das Symbol leuchtet, deutet dies auf eine Störung an der Anhängevorrichtung hin. Wenden Sie
sich bitte schnellstmöglich an den Jeep-Servicenetz.
STÖRUNG DER AUDIOANLAGE
Wenn das Symbol leuchtet, deutet dies auf eine Störung der Audioanlage hin. Wenden Sie sich bitte
schnellstmöglich an den Jeep-Servicenetz.
92
KENNTNIS DER INSTRUMENTENTAFEL

Symbol Bedeutung

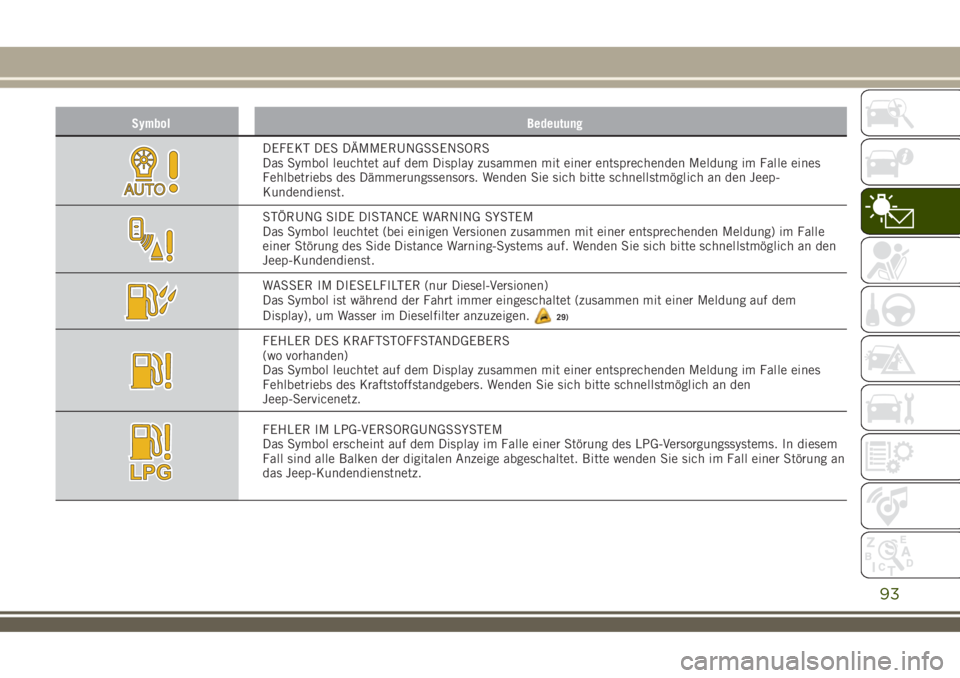

DEFEKT DES DÄMMERUNGSSENSORS
Das Symbol leuchtet auf dem Display zusammen mit einer entsprechenden Meldung im Falle eines
Fehlbetriebs des Dämmerungssensors. Wenden Sie sich bitte schnellstmöglich an den Jeep-
Kundendienst.
STÖRUNG SIDE DISTANCE WARNING SYSTEM
Das Symbol leuchtet (bei einigen Versionen zusammen mit einer entsprechenden Meldung) im Falle
einer Störung des Side Distance Warning-Systems auf. Wenden Sie sich bitte schnellstmöglich an den
Jeep-Kundendienst.
WASSER IM DIESELFILTER (nur Diesel-Versionen)
Das Symbol ist während der Fahrt immer eingeschaltet (zusammen mit einer Meldung auf dem
Display), um Wasser im Dieselfilter anzuzeigen.
29)
FEHLER DES KRAFTSTOFFSTANDGEBERS
(wo vorhanden)
Das Symbol leuchtet auf dem Display zusammen mit einer entsprechenden Meldung im Falle eines
Fehlbetriebs des Kraftstoffstandgebers. Wenden Sie sich bitte schnellstmöglich an den
Jeep-Servicenetz.
FEHLER IM LPG-VERSORGUNGSSYSTEM
Das Symbol erscheint auf dem Display im Falle einer Störung des LPG-Versorgungssystems. In diesem
Fall sind alle Balken der digitalen Anzeige abgeschaltet. Bitte wenden Sie sich im Fall einer Störung an
das Jeep-Kundendienstnetz.
93

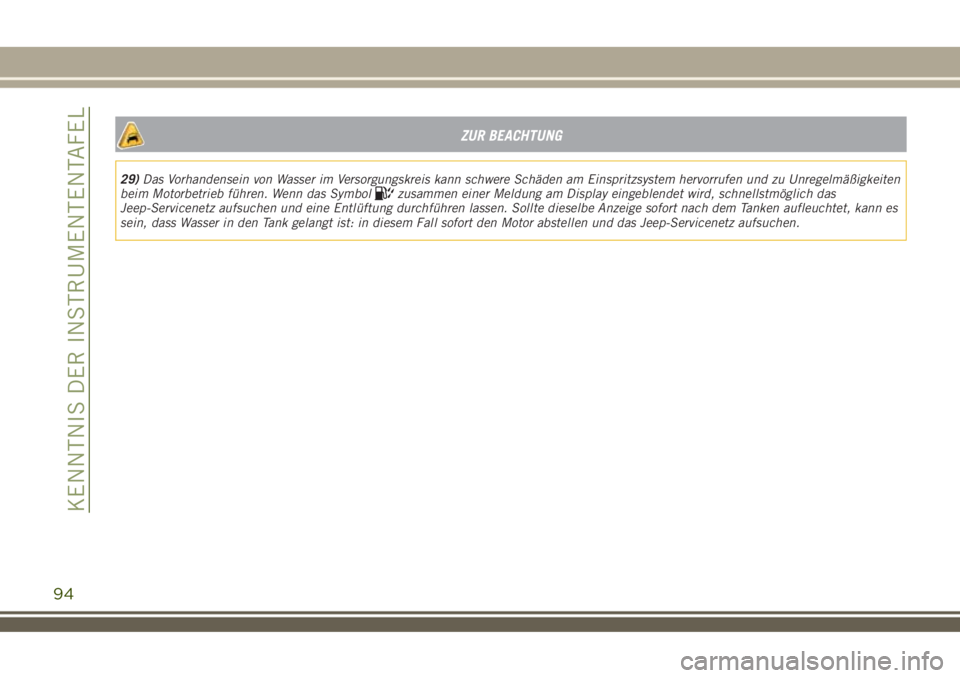

ZUR BEACHTUNG
29)Das Vorhandensein von Wasser im Versorgungskreis kann schwere Schäden am Einspritzsystem hervorrufen und zu Unregelmäßigkeiten
beim Motorbetrieb führen. Wenn das Symbolzusammen einer Meldung am Display eingeblendet wird, schnellstmöglich das
Jeep-Servicenetz aufsuchen und eine Entlüftung durchführen lassen. Sollte dieselbe Anzeige sofort nach dem Tanken aufleuchtet, kann es
sein, dass Wasser in den Tank gelangt ist: in diesem Fall sofort den Motor abstellen und das Jeep-Servicenetz aufsuchen.
94
KENNTNIS DER INSTRUMENTENTAFEL

Symbol Bedeutung

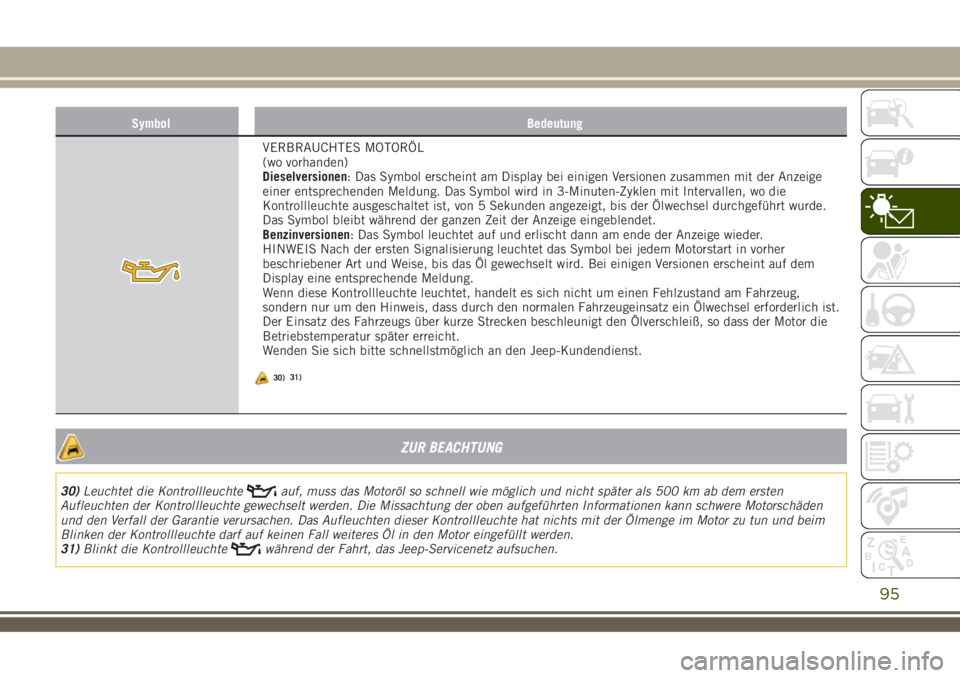

VERBRAUCHTES MOTORÖL
(wo vorhanden)
Dieselversionen: Das Symbol erscheint am Display bei einigen Versionen zusammen mit der Anzeige
einer entsprechenden Meldung. Das Symbol wird in 3-Minuten-Zyklen mit Intervallen, wo die
Kontrollleuchte ausgeschaltet ist, von 5 Sekunden angezeigt, bis der Ölwechsel durchgeführt wurde.
Das Symbol bleibt während der ganzen Zeit der Anzeige eingeblendet.
Benzinversionen: Das Symbol leuchtet auf und erlischt dann am ende der Anzeige wieder.
HINWEIS Nach der ersten Signalisierung leuchtet das Symbol bei jedem Motorstart in vorher
beschriebener Art und Weise, bis das Öl gewechselt wird. Bei einigen Versionen erscheint auf dem
Display eine entsprechende Meldung.
Wenn diese Kontrollleuchte leuchtet, handelt es sich nicht um einen Fehlzustand am Fahrzeug,
sondern nur um den Hinweis, dass durch den normalen Fahrzeugeinsatz ein Ölwechsel erforderlich ist.
Der Einsatz des Fahrzeugs über kurze Strecken beschleunigt den Ölverschleiß, so dass der Motor die
Betriebstemperatur später erreicht.
Wenden Sie sich bitte schnellstmöglich an den Jeep-Kundendienst.
ZUR BEACHTUNG
30)Leuchtet die Kontrollleuchteauf, muss das Motoröl so schnell wie möglich und nicht später als 500 km ab dem ersten
Aufleuchten der Kontrollleuchte gewechselt werden. Die Missachtung der oben aufgeführten Informationen kann schwere Motorschäden
und den Verfall der Garantie verursachen. Das Aufleuchten dieser Kontrollleuchte hat nichts mit der Ölmenge im Motor zu tun und beim
Blinken der Kontrollleuchte darf auf keinen Fall weiteres Öl in den Motor eingefüllt werden.
31)Blinkt die Kontrollleuchte
während der Fahrt, das Jeep-Servicenetz aufsuchen.
95
30)31)

Symbol Bedeutung

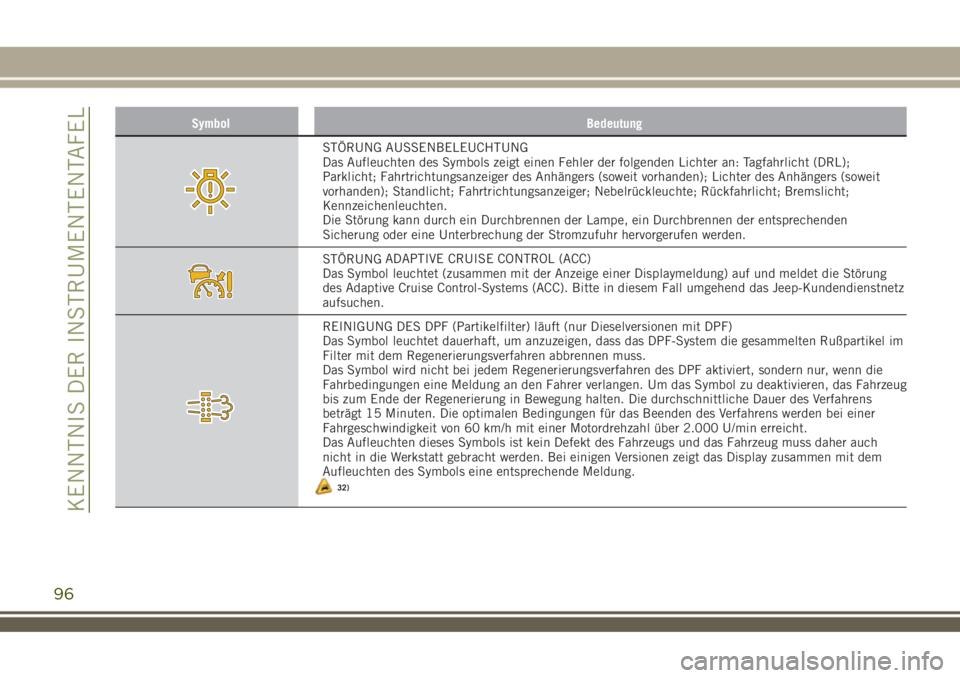

STÖRUNG AUSSENBELEUCHTUNG
Das Aufleuchten des Symbols zeigt einen Fehler der folgenden Lichter an: Tagfahrlicht (DRL);
Parklicht; Fahrtrichtungsanzeiger des Anhängers (soweit vorhanden); Lichter des Anhängers (soweit
vorhanden); Standlicht; Fahrtrichtungsanzeiger; Nebelrückleuchte; Rückfahrlicht; Bremslicht;
Kennzeichenleuchten.
Die Störung kann durch ein Durchbrennen der Lampe, ein Durchbrennen der entsprechenden
Sicherung oder eine Unterbrechung der Stromzufuhr hervorgerufen werden.
ADAPTIVE CRUISE CONTROL (ACC)
Das Symbol leuchtet (zusammen mit der Anzeige einer Displaymeldung) auf und meldet die Störung
des Adaptive Cruise Control-Systems (ACC). Bitte in diesem Fall umgehend das Jeep-Kundendienstnetz
aufsuchen.
REINIGUNG DES DPF (Partikelfilter) läuft (nur Dieselversionen mit DPF)
Das Symbol leuchtet dauerhaft, um anzuzeigen, dass das DPF-System die gesammelten Rußpartikel im
Filter mit dem Regenerierungsverfahren abbrennen muss.
Das Symbol wird nicht bei jedem Regenerierungsverfahren des DPF aktiviert, sondern nur, wenn die
Fahrbedingungen eine Meldung an den Fahrer verlangen. Um das Symbol zu deaktivieren, das Fahrzeug
bis zum Ende der Regenerierung in Bewegung halten. Die durchschnittliche Dauer des Verfahrens
beträgt 15 Minuten. Die optimalen Bedingungen für das Beenden des Verfahrens werden bei einer
Fahrgeschwindigkeit von 60 km/h mit einer Motordrehzahl über 2.000 U/min erreicht.
Das Aufleuchten dieses Symbols ist kein Defekt des Fahrzeugs und das Fahrzeug muss daher auch
nicht in die Werkstatt gebracht werden. Bei einigen Versionen zeigt das Display zusammen mit dem
Aufleuchten des Symbols eine entsprechende Meldung.
96
KENNTNIS DER INSTRUMENTENTAFEL
32)
STÖRUNG

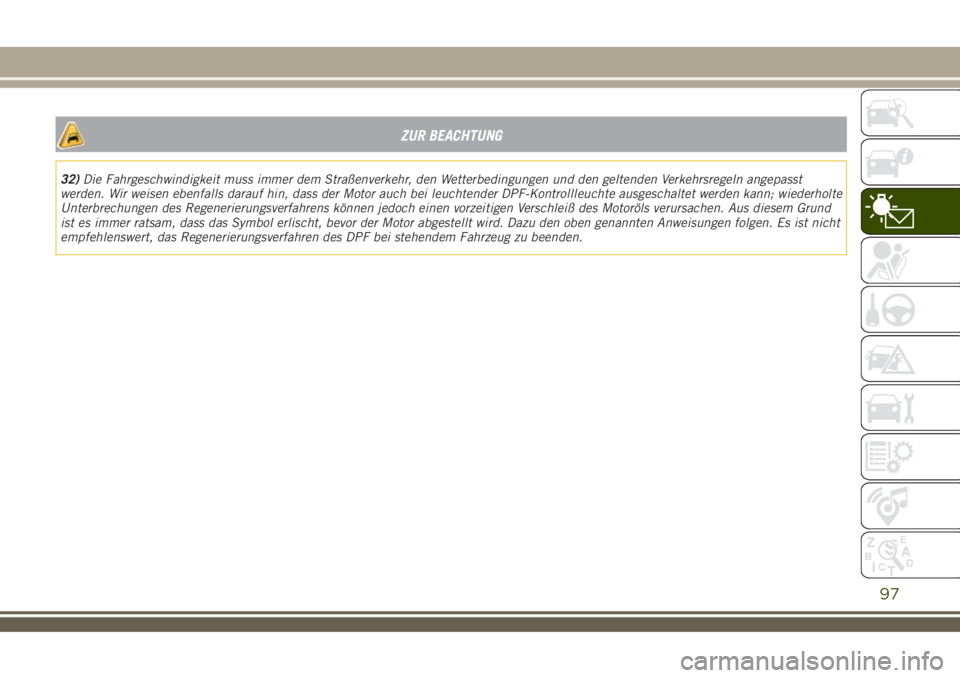

ZUR BEACHTUNG
32)Die Fahrgeschwindigkeit muss immer dem Straßenverkehr, den Wetterbedingungen und den geltenden Verkehrsregeln angepasst
werden. Wir weisen ebenfalls darauf hin, dass der Motor auch bei leuchtender DPF-Kontrollleuchte ausgeschaltet werden kann; wiederholte
Unterbrechungen des Regenerierungsverfahrens können jedoch einen vorzeitigen Verschleiß des Motoröls verursachen. Aus diesem Grund
ist es immer ratsam, dass das Symbol erlischt, bevor der Motor abgestellt wird. Dazu den oben genannten Anweisungen folgen. Es ist nicht
empfehlenswert, das Regenerierungsverfahren des DPF bei stehendem Fahrzeug zu beenden.
97

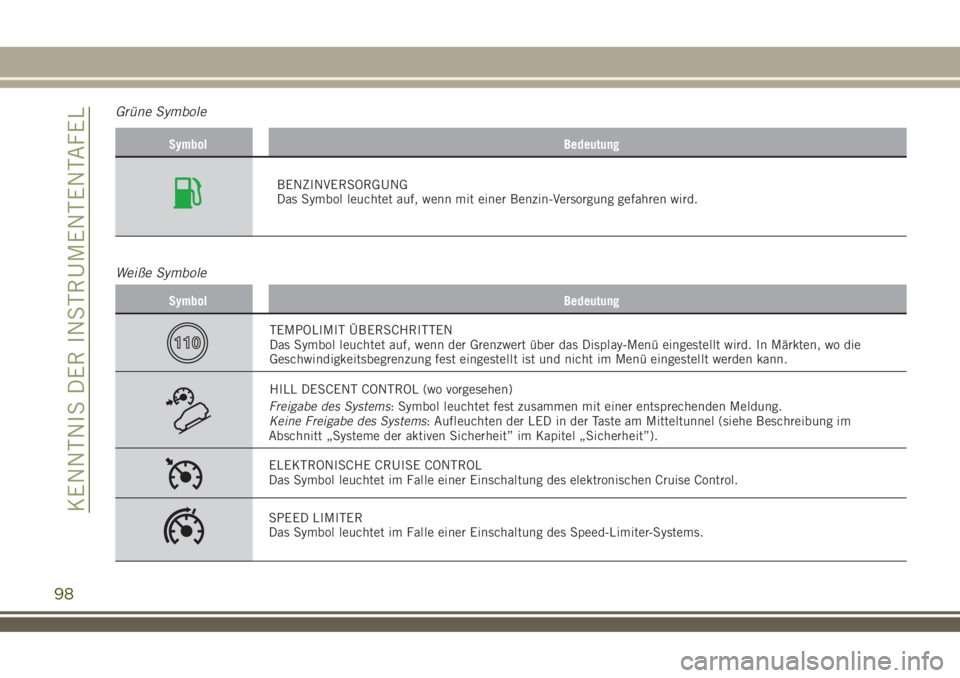

Grüne Symbole
Symbol Bedeutung
BENZINVERSORGUNG
Das Symbol leuchtet auf, wenn mit einer Benzin-Versorgung gefahren wird.
Weiße Symbole
Symbol Bedeutung
TEMPOLIMIT ÜBERSCHRITTEN
Das Symbol leuchtet auf, wenn der Grenzwert über das Display-Menü eingestellt wird. In Märkten, wo die
Geschwindigkeitsbegrenzung fest eingestellt ist und nicht im Menü eingestellt werden kann.
HILL DESCENT CONTROL (wo vorgesehen)
Freigabe des Systems: Symbol leuchtet fest zusammen mit einer entsprechenden Meldung.
Keine Freigabe des Systems: Aufleuchten der LED in der Taste am Mitteltunnel (siehe Beschreibung im
Abschnitt „Systeme der aktiven Sicherheit” im Kapitel „Sicherheit”).
ELEKTRONISCHE CRUISE CONTROL
Das Symbol leuchtet im Falle einer Einschaltung des elektronischen Cruise Control.
SPEED LIMITER
Das Symbol leuchtet im Falle einer Einschaltung des Speed-Limiter-Systems.
98
