JEEP RENEGADE 2018 Instructieboek (in Dutch)

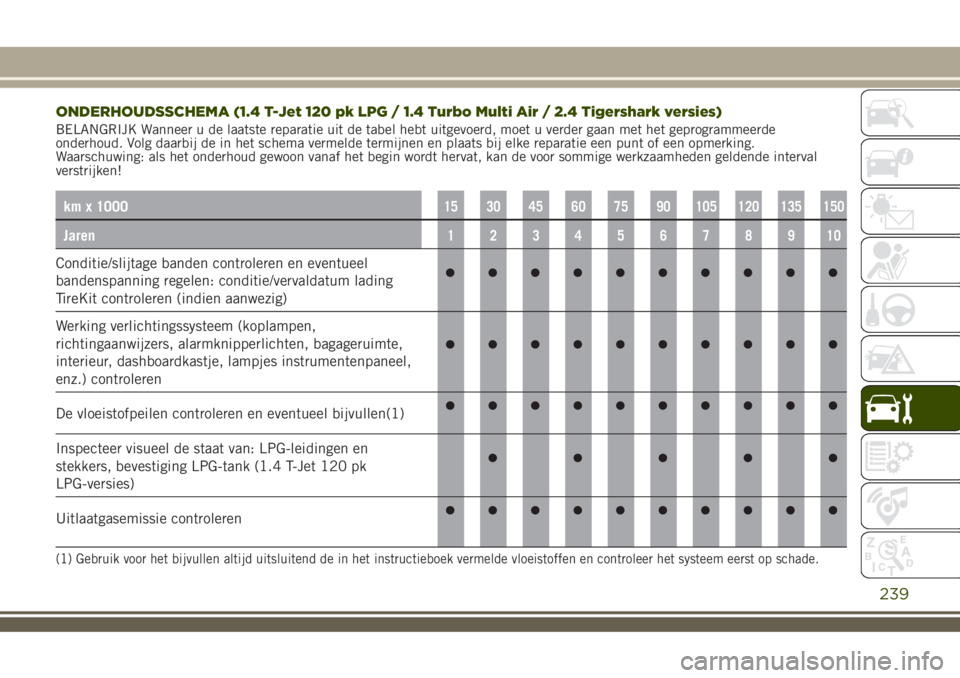

ONDERHOUDSSCHEMA (1.4 T-Jet 120 pk LPG / 1.4 Turbo Multi Air / 2.4 Tigershark versies)
BELANGRIJK Wanneer u de laatste reparatie uit de tabel hebt uitgevoerd, moet u verder gaan met het geprogrammeerde
onderhoud. Volg daarbij de in het schema vermelde termijnen en plaats bij elke reparatie een punt of een opmerking.
Waarschuwing: als het onderhoud gewoon vanaf het begin wordt hervat, kan de voor sommige werkzaamheden geldende interval
verstrijken!
km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Conditie/slijtage banden controleren en eventueel
bandenspanning regelen: conditie/vervaldatum lading
TireKit controleren (indien aanwezig)
Werking verlichtingssysteem (koplampen,
richtingaanwijzers, alarmknipperlichten, bagageruimte,
interieur, dashboardkastje, lampjes instrumentenpaneel,
enz.) controleren
De vloeistofpeilen controleren en eventueel bijvullen(1)
Inspecteer visueel de staat van: LPG-leidingen en
stekkers, bevestiging LPG-tank (1.4 T-Jet 120 pk
LPG-versies)
Uitlaatgasemissie controleren
(1) Gebruik voor het bijvullen altijd uitsluitend de in het instructieboek vermelde vloeistoffen en controleer het systeem eerst op schade.
239

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Gebruik de diagnoseaansluiting om de werking van het
brandstoftoevoer-/motormanagementsysteem en de
emissie te controleren en, waar aanwezig, de
verslechtering van de motorolie
Visueel de toestand controleren van: buitenzijde van
carrosserie, bodemplaatbescherming, slangen en
leidingen (uitlaat, brandstof- en remsysteem) en rubber
elementen (hoezen, slangen, bussen enz.)
Stand en conditie van wisrubbers van ruitenwissers
voor/achter controleren
Werking van het ruitenwisser/-sproeiersysteem controleren
en zo nodig de sproeiers afstellen
Sloten van motorkap en achterklep op aanwezigheid van
vuil controleren, mechanismen reinigen en smeren
Conditie en slijtage remblokken van schijfremmen voor en
achter visueel controleren en de werking van
remblokslijtagesensor controleren
240
ONDERHOUD EN ZORG

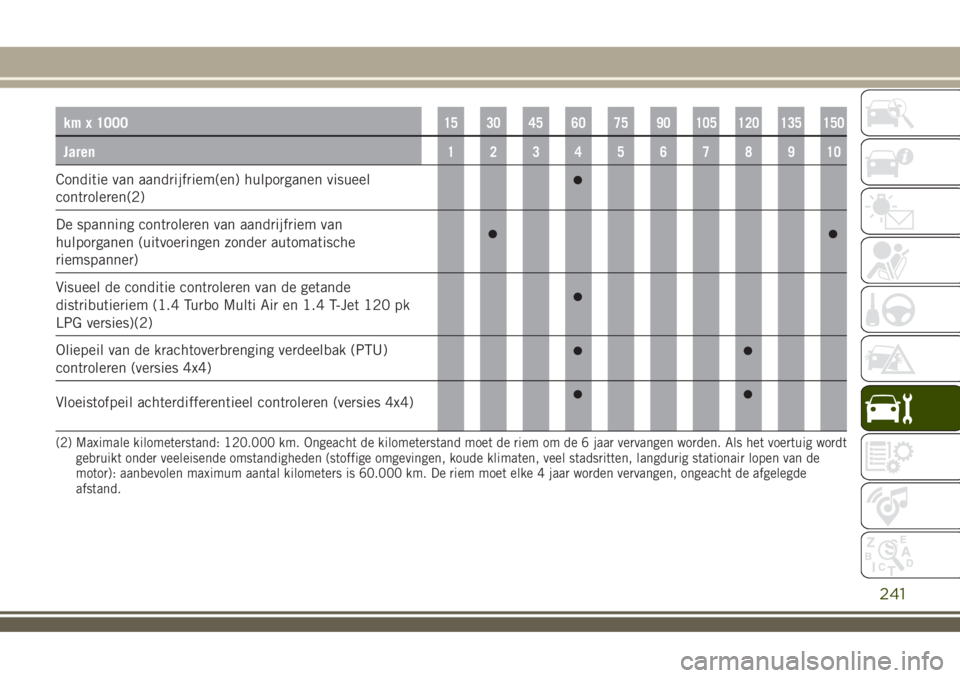

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Conditie van aandrijfriem(en) hulporganen visueel
controleren(2)
De spanning controleren van aandrijfriem van
hulporganen (uitvoeringen zonder automatische
riemspanner)
Visueel de conditie controleren van de getande
distributieriem (1.4 Turbo Multi Air en 1.4 T-Jet 120 pk
LPG versies)(2)
Oliepeil van de krachtoverbrenging verdeelbak (PTU)
controleren (versies 4x4)
Vloeistofpeil achterdifferentieel controleren (versies 4x4)
(2) Maximale kilometerstand: 120.000 km. Ongeacht de kilometerstand moet de riem om de 6 jaar vervangen worden. Als het voertuig wordt
gebruikt onder veeleisende omstandigheden (stoffige omgevingen, koude klimaten, veel stadsritten, langdurig stationair lopen van de
motor): aanbevolen maximum aantal kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de afgelegde
afstand.
241

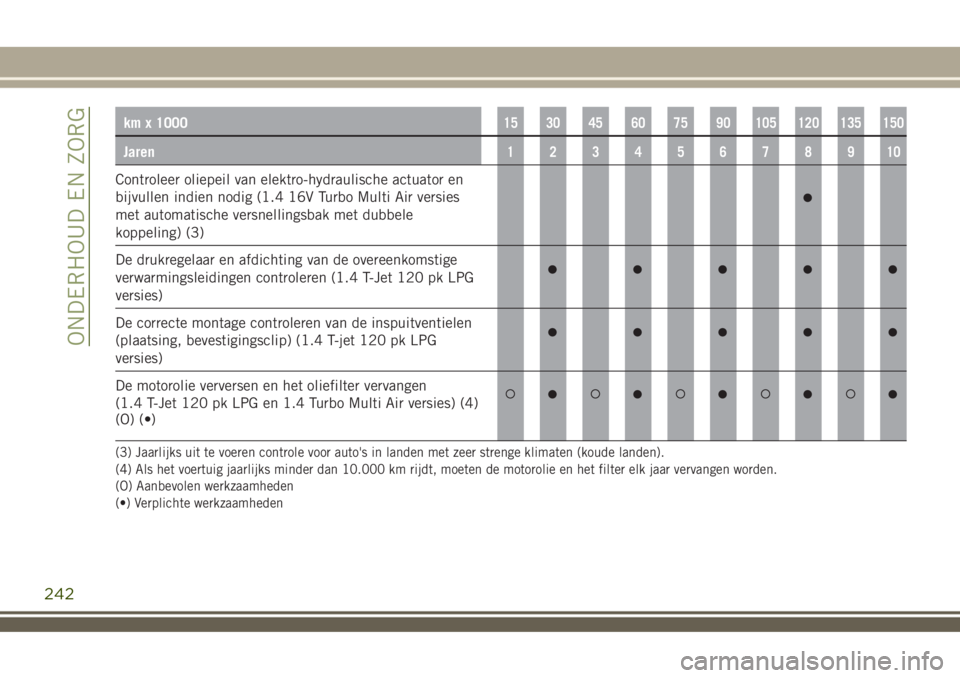

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Controleer oliepeil van elektro-hydraulische actuator en
bijvullen indien nodig (1.4 16V Turbo Multi Air versies
met automatische versnellingsbak met dubbele
koppeling) (3)
De drukregelaar en afdichting van de overeenkomstige
verwarmingsleidingen controleren (1.4 T-Jet 120 pk LPG
versies)
De correcte montage controleren van de inspuitventielen
(plaatsing, bevestigingsclip) (1.4 T-jet 120 pk LPG
versies)
De motorolie verversen en het oliefilter vervangen
(1.4 T-Jet 120 pk LPG en 1.4 Turbo Multi Air versies) (4)
(O) (•)
(3) Jaarlijks uit te voeren controle voor auto's in landen met zeer strenge klimaten (koude landen).
(4) Als het voertuig jaarlijks minder dan 10.000 km rijdt, moeten de motorolie en het filter elk jaar vervangen worden.
(O) Aanbevolen werkzaamheden
(•) Verplichte werkzaamheden
242
ONDERHOUD EN ZORG

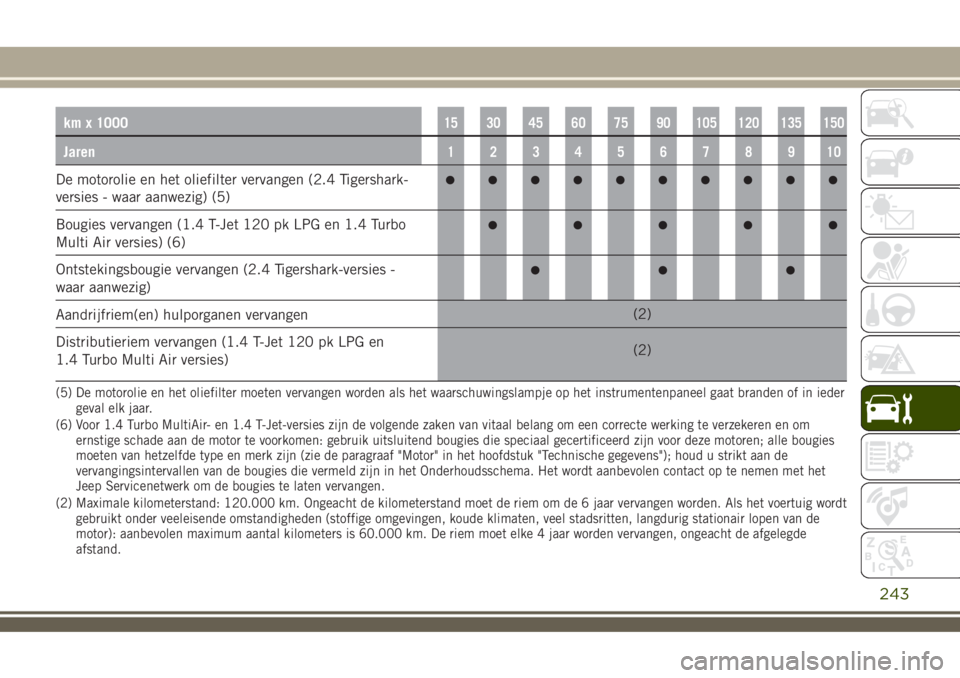

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
De motorolie en het oliefilter vervangen (2.4 Tigershark-
versies - waar aanwezig) (5)
Bougies vervangen (1.4 T-Jet 120 pk LPG en 1.4 Turbo
Multi Air versies) (6)
Ontstekingsbougie vervangen (2.4 Tigershark-versies -
waar aanwezig)
Aandrijfriem(en) hulporganen vervangen(2)
Distributieriem vervangen (1.4 T-Jet 120 pk LPG en
1.4 Turbo Multi Air versies)(2)
(5) De motorolie en het oliefilter moeten vervangen worden als het waarschuwingslampje op het instrumentenpaneel gaat branden of in ieder
geval elk jaar.
(6) Voor 1.4 Turbo MultiAir- en 1.4 T-Jet-versies zijn de volgende zaken van vitaal belang om een correcte werking te verzekeren en om
ernstige schade aan de motor te voorkomen: gebruik uitsluitend bougies die speciaal gecertificeerd zijn voor deze motoren; alle bougies
moeten van hetzelfde type en merk zijn (zie de paragraaf "Motor" in het hoofdstuk "Technische gegevens"); houd u strikt aan de
vervangingsintervallen van de bougies die vermeld zijn in het Onderhoudsschema. Het wordt aanbevolen contact op te nemen met het
Jeep Servicenetwerk om de bougies te laten vervangen.
(2) Maximale kilometerstand: 120.000 km. Ongeacht de kilometerstand moet de riem om de 6 jaar vervangen worden. Als het voertuig wordt
gebruikt onder veeleisende omstandigheden (stoffige omgevingen, koude klimaten, veel stadsritten, langdurig stationair lopen van de
motor): aanbevolen maximum aantal kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de afgelegde
afstand.
243

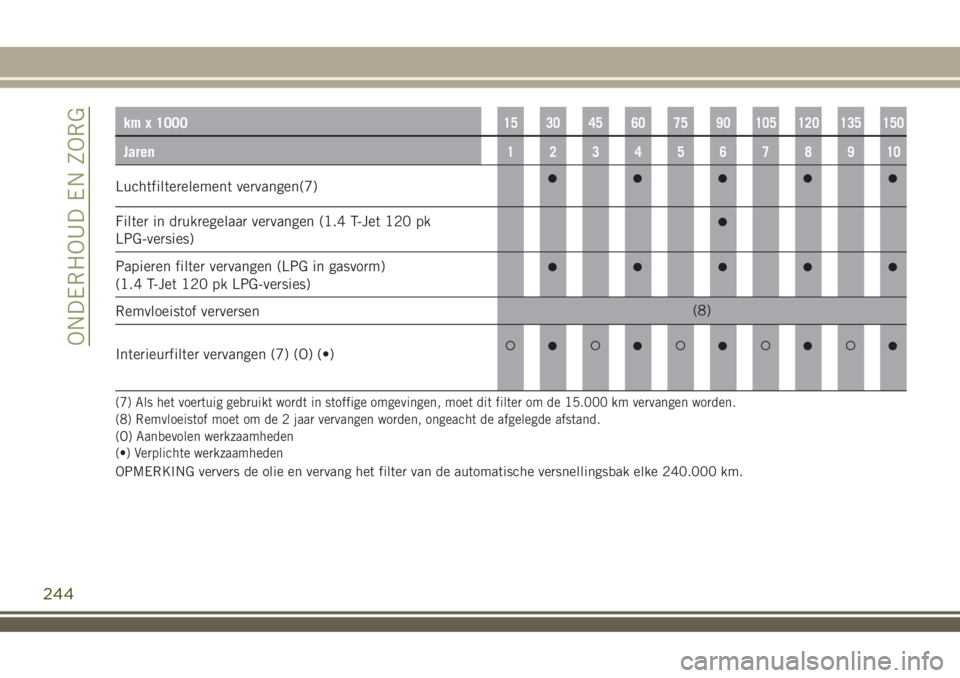

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Luchtfilterelement vervangen(7)
Filter in drukregelaar vervangen (1.4 T-Jet 120 pk
LPG-versies)
Papieren filter vervangen (LPG in gasvorm)
(1.4 T-Jet 120 pk LPG-versies)
Remvloeistof verversen(8)
Interieurfilter vervangen (7) (O) (•)
(7) Als het voertuig gebruikt wordt in stoffige omgevingen, moet dit filter om de 15.000 km vervangen worden.
(8) Remvloeistof moet om de 2 jaar vervangen worden, ongeacht de afgelegde afstand.
(O) Aanbevolen werkzaamheden
(•) Verplichte werkzaamheden
OPMERKING ververs de olie en vervang het filter van de automatische versnellingsbak elke 240.000 km.
244
ONDERHOUD EN ZORG

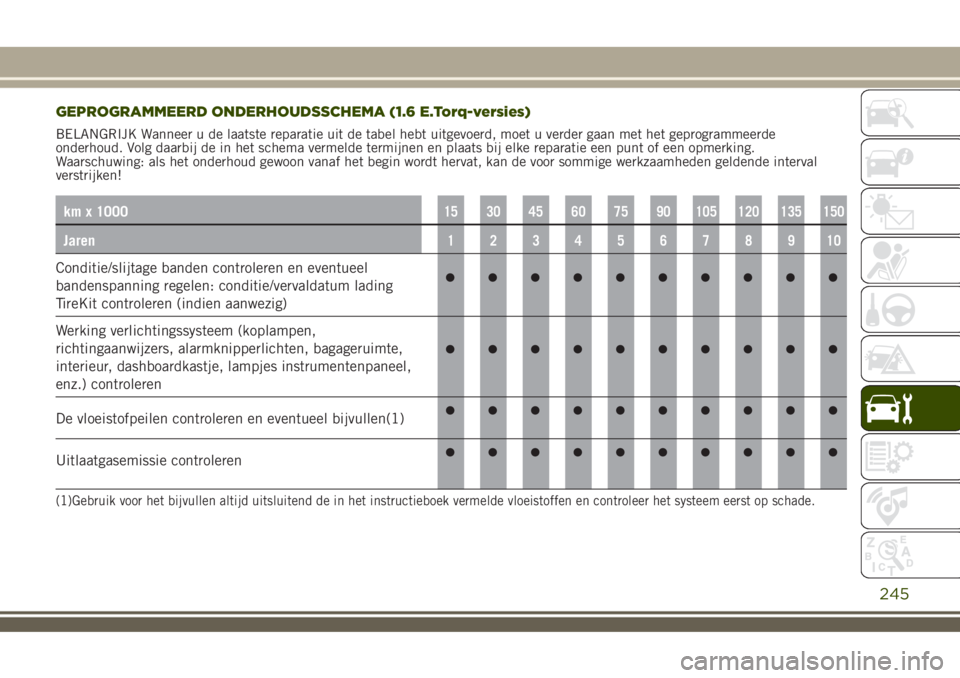

GEPROGRAMMEERD ONDERHOUDSSCHEMA (1.6 E.Torq-versies)
BELANGRIJK Wanneer u de laatste reparatie uit de tabel hebt uitgevoerd, moet u verder gaan met het geprogrammeerde
onderhoud. Volg daarbij de in het schema vermelde termijnen en plaats bij elke reparatie een punt of een opmerking.
Waarschuwing: als het onderhoud gewoon vanaf het begin wordt hervat, kan de voor sommige werkzaamheden geldende interval
verstrijken!
km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Conditie/slijtage banden controleren en eventueel
bandenspanning regelen: conditie/vervaldatum lading
TireKit controleren (indien aanwezig)
Werking verlichtingssysteem (koplampen,
richtingaanwijzers, alarmknipperlichten, bagageruimte,
interieur, dashboardkastje, lampjes instrumentenpaneel,
enz.) controleren
De vloeistofpeilen controleren en eventueel bijvullen(1)
Uitlaatgasemissie controleren
(1)Gebruik voor het bijvullen altijd uitsluitend de in het instructieboek vermelde vloeistoffen en controleer het systeem eerst op schade.
245

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
De diagnosestekker gebruiken om de werking van het
brandstoftoevoer-/motormanagementsysteem en de
emissie te controleren; en voor bepaalde versies/markten,
de verslechtering van de motorolie
Visueel de toestand controleren van: buitenzijde van
carrosserie, bodemplaatbescherming, slangen en
leidingen (uitlaat, brandstof- en remsysteem) en rubber
elementen (hoezen, slangen, bussen enz.)
Stand en conditie van wisrubbers van ruitenwissers
voor/achter controleren
Werking van het ruitenwisser/-sproeiersysteem controleren
en zo nodig de sproeiers afstellen
Sloten van motorkap en achterklep op aanwezigheid van
vuil controleren, mechanismen reinigen en smeren
Conditie en slijtage remblokken van schijfremmen voor en
achter visueel controleren en de werking van
remblokslijtagesensor controleren
246
ONDERHOUD EN ZORG

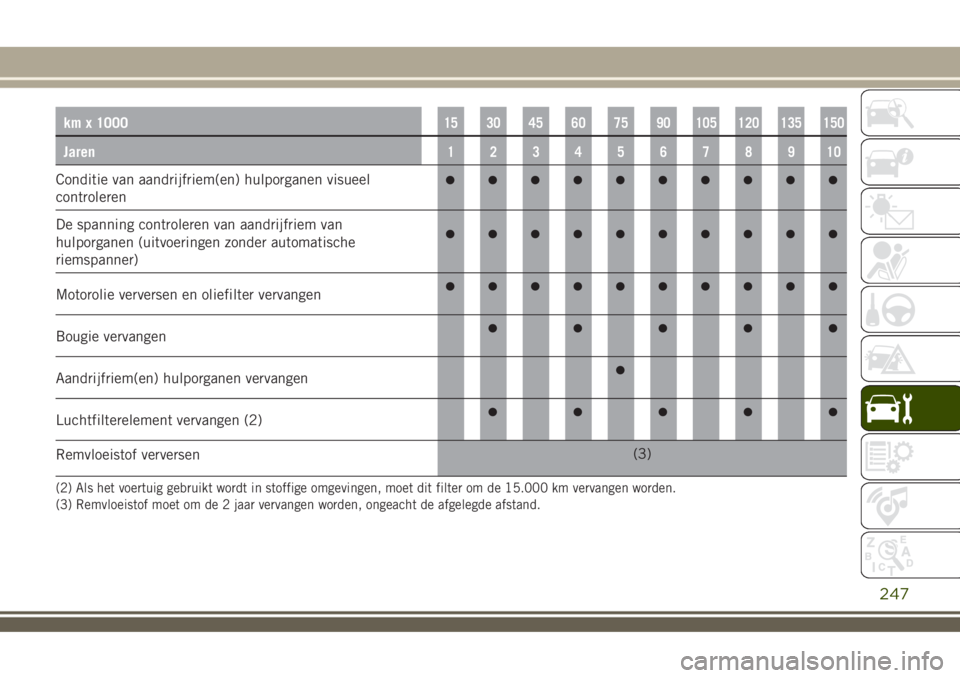

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Conditie van aandrijfriem(en) hulporganen visueel
controleren
De spanning controleren van aandrijfriem van
hulporganen (uitvoeringen zonder automatische
riemspanner)
Motorolie verversen en oliefilter vervangen
Bougie vervangen
Aandrijfriem(en) hulporganen vervangen
Luchtfilterelement vervangen (2)
Remvloeistof verversen(3)
(2) Als het voertuig gebruikt wordt in stoffige omgevingen, moet dit filter om de 15.000 km vervangen worden.
(3) Remvloeistof moet om de 2 jaar vervangen worden, ongeacht de afgelegde afstand.
247

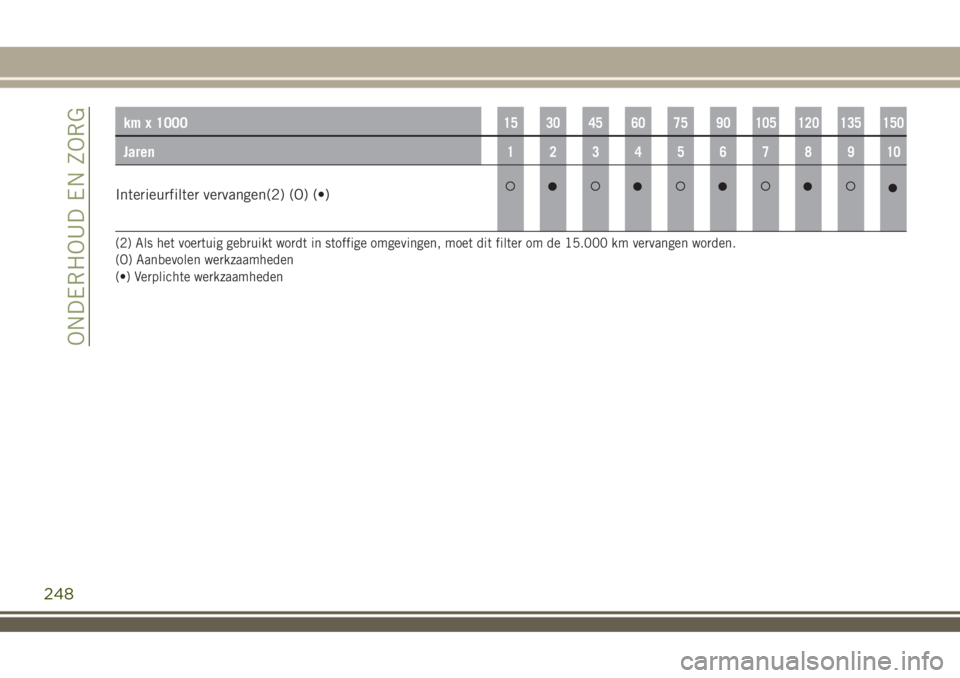

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Interieurfilter vervangen(2) (O) (•)
(2) Als het voertuig gebruikt wordt in stoffige omgevingen, moet dit filter om de 15.000 km vervangen worden.
(O) Aanbevolen werkzaamheden
(•) Verplichte werkzaamheden
248
ONDERHOUD EN ZORG
