JEEP RENEGADE 2018 Instructieboek (in Dutch)

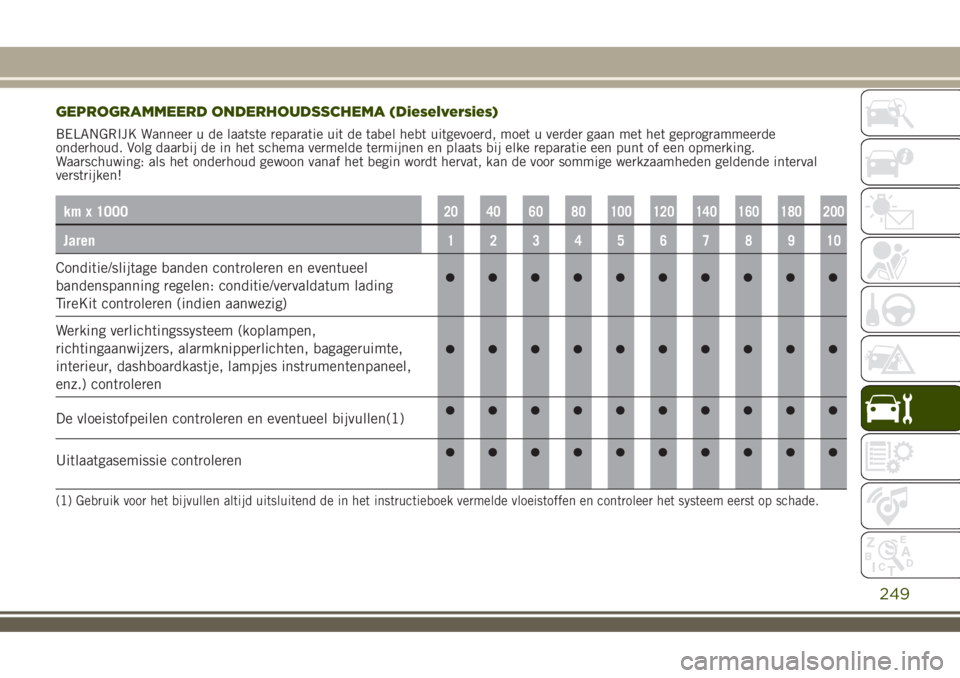

GEPROGRAMMEERD ONDERHOUDSSCHEMA (Dieselversies)
BELANGRIJK Wanneer u de laatste reparatie uit de tabel hebt uitgevoerd, moet u verder gaan met het geprogrammeerde
onderhoud. Volg daarbij de in het schema vermelde termijnen en plaats bij elke reparatie een punt of een opmerking.
Waarschuwing: als het onderhoud gewoon vanaf het begin wordt hervat, kan de voor sommige werkzaamheden geldende interval
verstrijken!
km x 100020 40 60 80 100 120 140 160 180 200
Jaren12345678910
Conditie/slijtage banden controleren en eventueel
bandenspanning regelen: conditie/vervaldatum lading
TireKit controleren (indien aanwezig)
Werking verlichtingssysteem (koplampen,
richtingaanwijzers, alarmknipperlichten, bagageruimte,
interieur, dashboardkastje, lampjes instrumentenpaneel,
enz.) controleren
De vloeistofpeilen controleren en eventueel bijvullen(1)
Uitlaatgasemissie controleren
(1) Gebruik voor het bijvullen altijd uitsluitend de in het instructieboek vermelde vloeistoffen en controleer het systeem eerst op schade.
249

km x 100020 40 60 80 100 120 140 160 180 200
Jaren12345678910
Gebruik de diagnoseaansluiting om de werking van het
brandstoftoevoer-/motormanagementsysteem en de
emissie te controleren en, waar aanwezig, de
verslechtering van de motorolie
Visueel de toestand controleren van: buitenzijde van
carrosserie, bodemplaatbescherming, slangen en
leidingen (uitlaat, brandstof- en remsysteem) en rubber
elementen (hoezen, slangen, bussen enz.)
Stand en conditie van wisrubbers van ruitenwissers
voor/achter controleren
Werking van het ruitenwisser/-sproeiersysteem controleren
en zo nodig de sproeiers afstellen
Sloten van motorkap en achterklep op aanwezigheid van
vuil controleren, mechanismen reinigen en smeren
Conditie en slijtage remblokken van schijfremmen voor en
achter visueel controleren en de werking van
remblokslijtagesensor controleren
250
ONDERHOUD EN ZORG

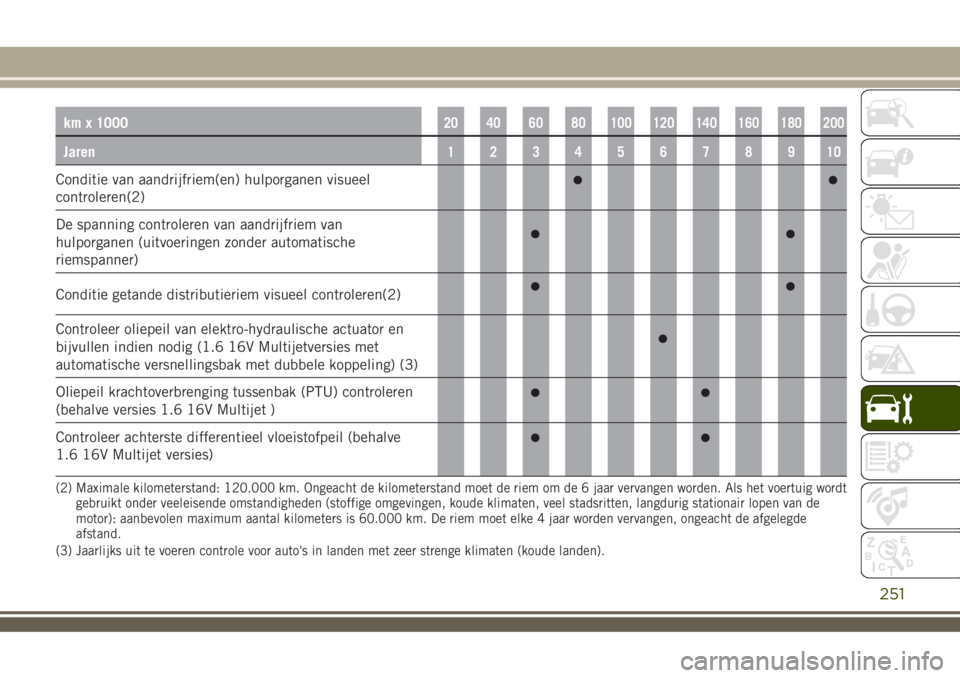

km x 100020 40 60 80 100 120 140 160 180 200
Jaren12345678910
Conditie van aandrijfriem(en) hulporganen visueel
controleren(2)
De spanning controleren van aandrijfriem van
hulporganen (uitvoeringen zonder automatische
riemspanner)
Conditie getande distributieriem visueel controleren(2)
Controleer oliepeil van elektro-hydraulische actuator en
bijvullen indien nodig (1.6 16V Multijetversies met
automatische versnellingsbak met dubbele koppeling) (3)
Oliepeil krachtoverbrenging tussenbak (PTU) controleren
(behalve versies 1.6 16V Multijet )
Controleer achterste differentieel vloeistofpeil (behalve
1.6 16V Multijet versies)
(2) Maximale kilometerstand: 120.000 km. Ongeacht de kilometerstand moet de riem om de 6 jaar vervangen worden. Als het voertuig wordt
gebruikt onder veeleisende omstandigheden (stoffige omgevingen, koude klimaten, veel stadsritten, langdurig stationair lopen van de
motor): aanbevolen maximum aantal kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de afgelegde
afstand.
(3) Jaarlijks uit te voeren controle voor auto's in landen met zeer strenge klimaten (koude landen).
251

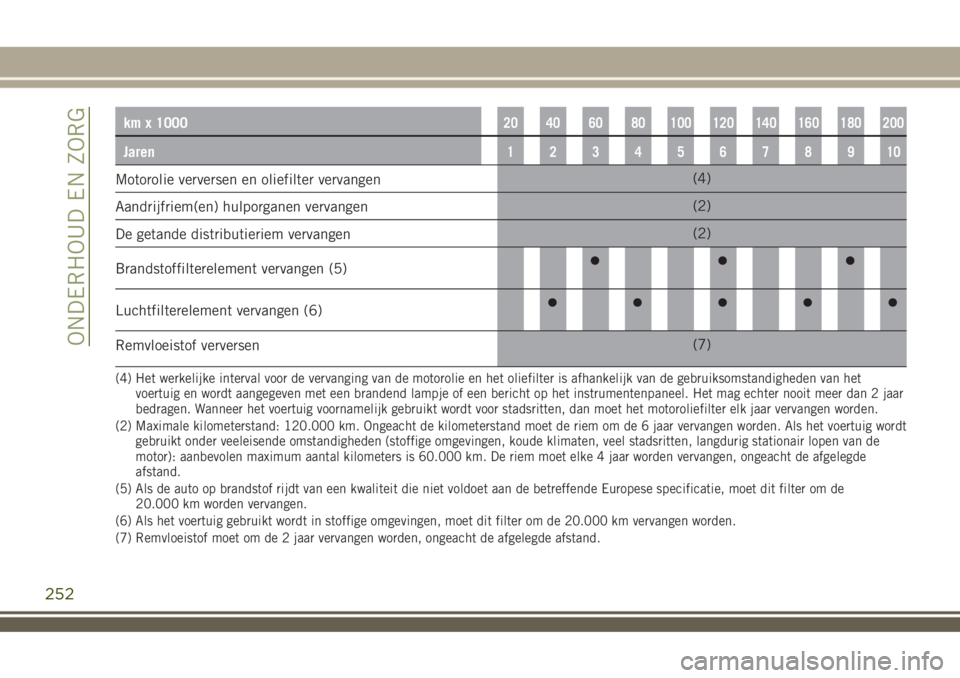

km x 100020 40 60 80 100 120 140 160 180 200
Jaren12345678910
Motorolie verversen en oliefilter vervangen(4)
Aandrijfriem(en) hulporganen vervangen(2)
De getande distributieriem vervangen(2)
Brandstoffilterelement vervangen (5)
Luchtfilterelement vervangen (6)
Remvloeistof verversen(7)
(4) Het werkelijke interval voor de vervanging van de motorolie en het oliefilter is afhankelijk van de gebruiksomstandigheden van het
voertuig en wordt aangegeven met een brandend lampje of een bericht op het instrumentenpaneel. Het mag echter nooit meer dan 2 jaar
bedragen. Wanneer het voertuig voornamelijk gebruikt wordt voor stadsritten, dan moet het motoroliefilter elk jaar vervangen worden.
(2) Maximale kilometerstand: 120.000 km. Ongeacht de kilometerstand moet de riem om de 6 jaar vervangen worden. Als het voertuig wordt
gebruikt onder veeleisende omstandigheden (stoffige omgevingen, koude klimaten, veel stadsritten, langdurig stationair lopen van de
motor): aanbevolen maximum aantal kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de afgelegde
afstand.
(5) Als de auto op brandstof rijdt van een kwaliteit die niet voldoet aan de betreffende Europese specificatie, moet dit filter om de
20.000 km worden vervangen.
(6) Als het voertuig gebruikt wordt in stoffige omgevingen, moet dit filter om de 20.000 km vervangen worden.
(7) Remvloeistof moet om de 2 jaar vervangen worden, ongeacht de afgelegde afstand.
252
ONDERHOUD EN ZORG

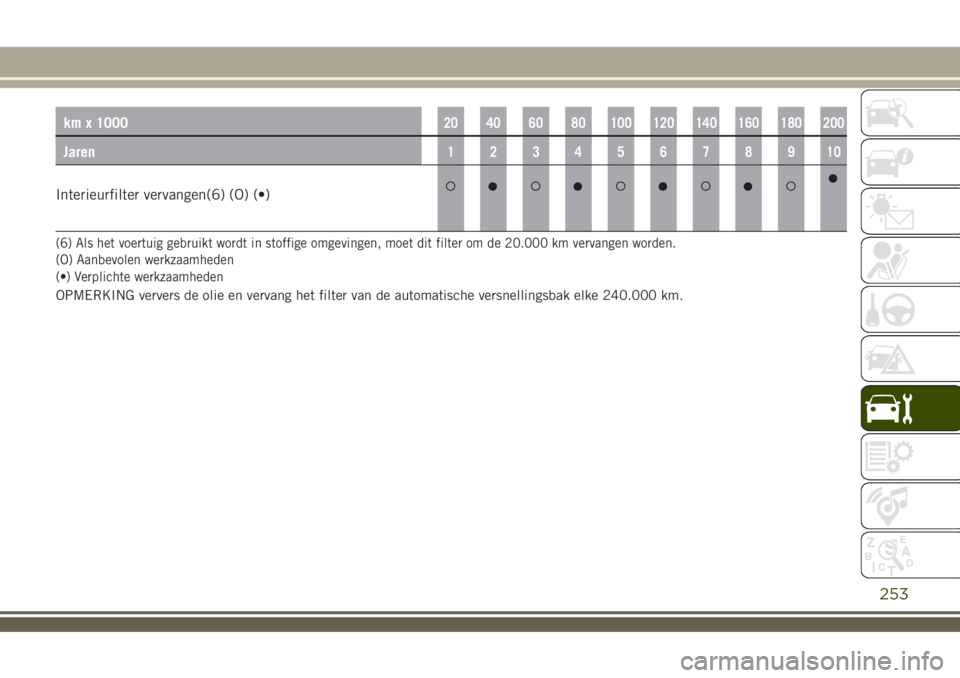

km x 100020 40 60 80 100 120 140 160 180 200
Jaren12345678910
Interieurfilter vervangen(6) (O) (•)
(6) Als het voertuig gebruikt wordt in stoffige omgevingen, moet dit filter om de 20.000 km vervangen worden.
(O) Aanbevolen werkzaamheden
(•) Verplichte werkzaamheden
OPMERKING ververs de olie en vervang het filter van de automatische versnellingsbak elke 240.000 km.
253

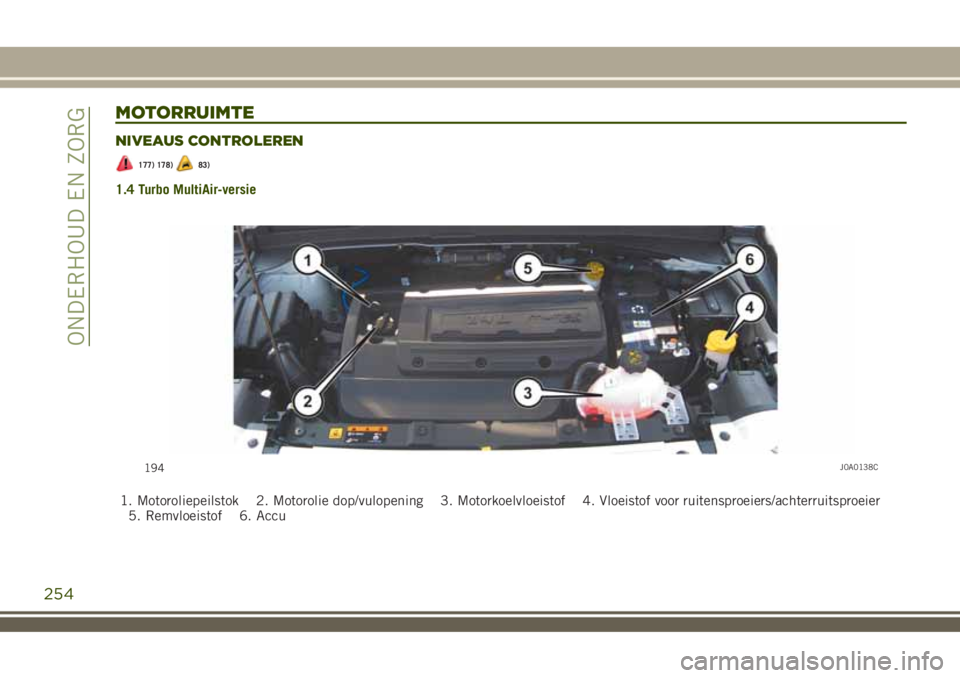

MOTORRUIMTE
NIVEAUS CONTROLEREN
177) 178)83)
1.4 Turbo MultiAir-versie
1. Motoroliepeilstok 2. Motorolie dop/vulopening 3. Motorkoelvloeistof 4. Vloeistof voor ruitensproeiers/achterruitsproeier
5. Remvloeistof 6. Accu
194J0A0138C
254
ONDERHOUD EN ZORG

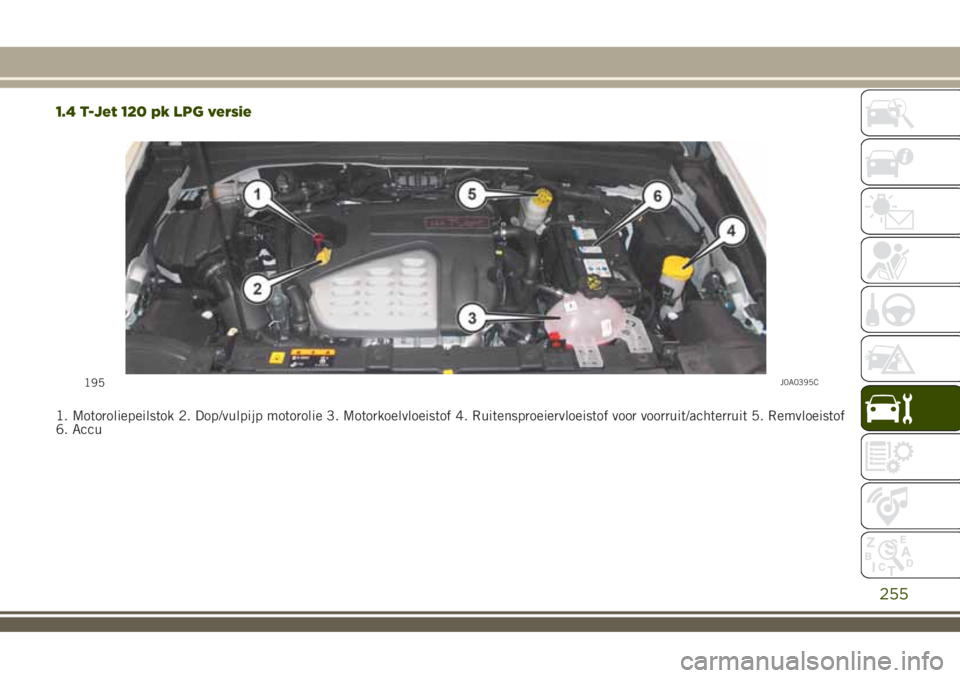

1.4 T-Jet 120 pk LPG versie
1. Motoroliepeilstok 2. Dop/vulpijp motorolie 3. Motorkoelvloeistof 4. Ruitensproeiervloeistof voor voorruit/achterruit 5. Remvloeistof
6. Accu
195J0A0395C
255

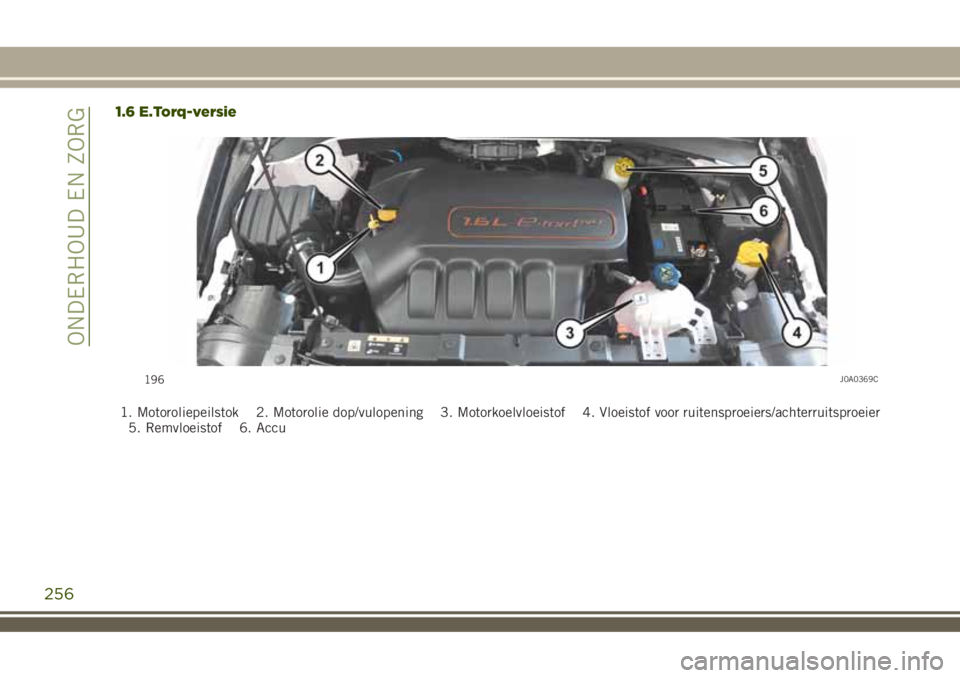

1.6 E.Torq-versie
1. Motoroliepeilstok 2. Motorolie dop/vulopening 3. Motorkoelvloeistof 4. Vloeistof voor ruitensproeiers/achterruitsproeier
5. Remvloeistof 6. Accu
196J0A0369C
256
ONDERHOUD EN ZORG

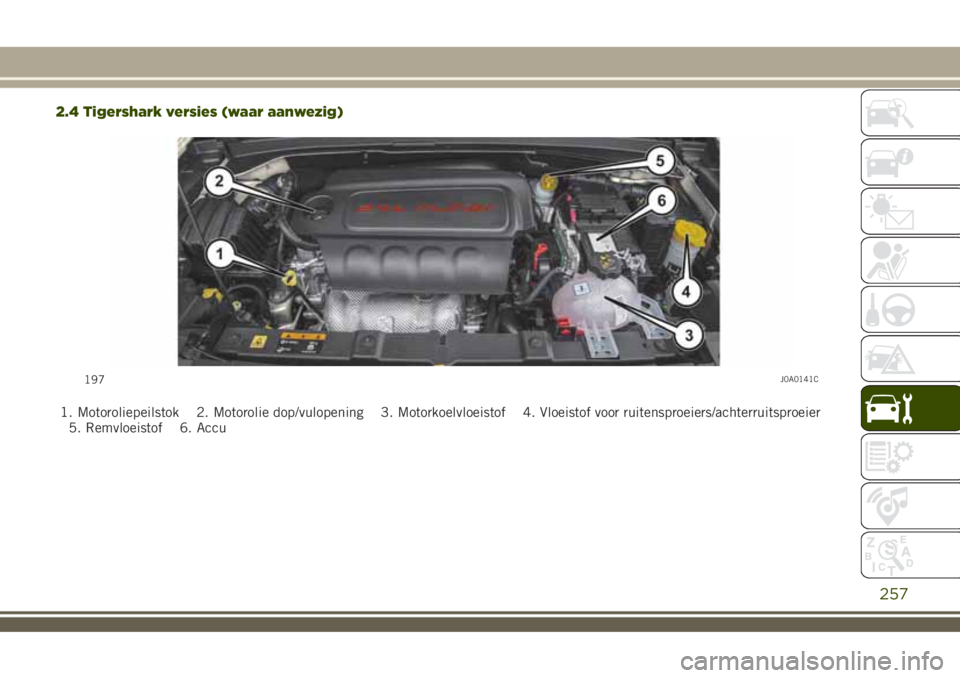

2.4 Tigershark versies (waar aanwezig)
1. Motoroliepeilstok 2. Motorolie dop/vulopening 3. Motorkoelvloeistof 4. Vloeistof voor ruitensproeiers/achterruitsproeier
5. Remvloeistof 6. Accu
197J0A0141C
257

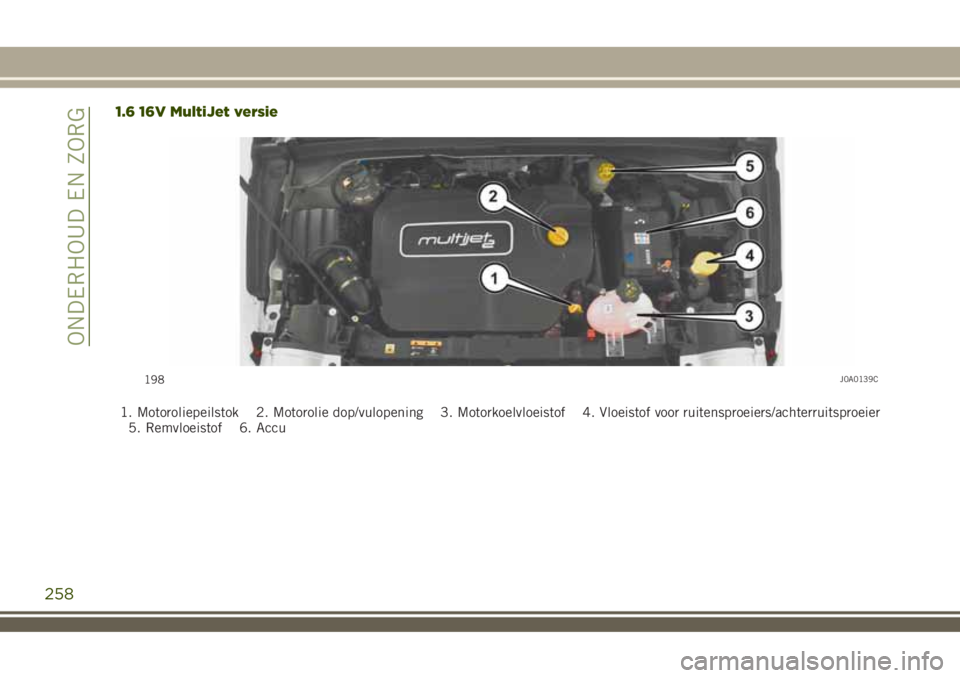

1.6 16V MultiJet versie
1. Motoroliepeilstok 2. Motorolie dop/vulopening 3. Motorkoelvloeistof 4. Vloeistof voor ruitensproeiers/achterruitsproeier
5. Remvloeistof 6. Accu
198J0A0139C
258
