JEEP RENEGADE 2018 Instructieboek (in Dutch)

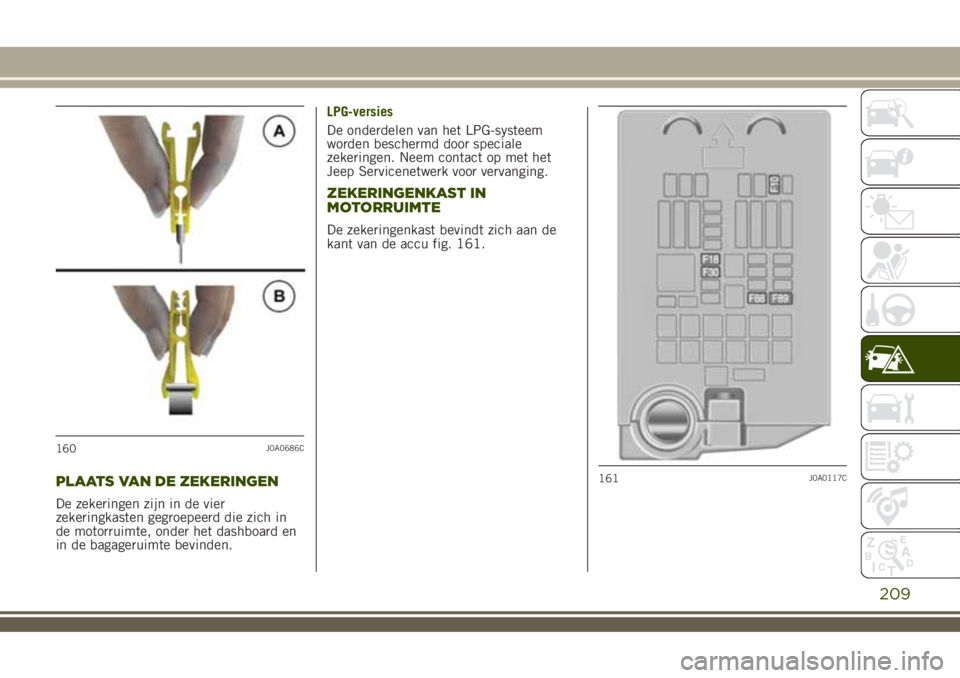

PLAATS VAN DE ZEKERINGEN
De zekeringen zijn in de vier
zekeringkasten gegroepeerd die zich in
de motorruimte, onder het dashboard en
in de bagageruimte bevinden.LPG-versies
De onderdelen van het LPG-systeem
worden beschermd door speciale
zekeringen. Neem contact op met het
Jeep Servicenetwerk voor vervanging.
ZEKERINGENKAST IN
MOTORRUIMTE
De zekeringenkast bevindt zich aan de
kant van de accu fig. 161.
160J0A0686C
161J0A0117C
209

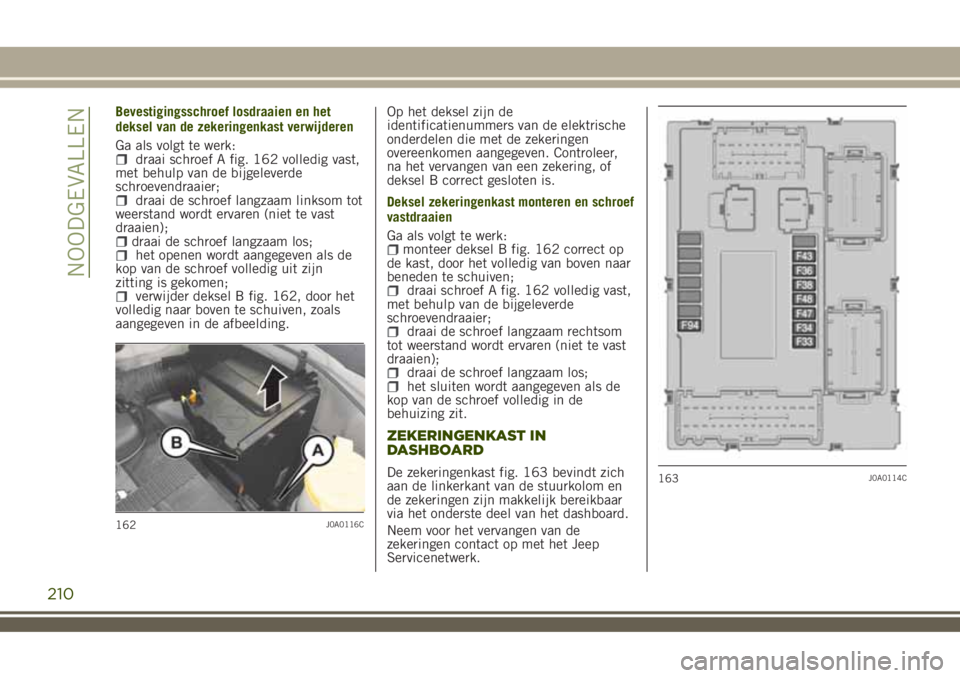

Bevestigingsschroef losdraaien en het
deksel van de zekeringenkast verwijderen
Ga als volgt te werk:
draai schroef A fig. 162 volledig vast,
met behulp van de bijgeleverde
schroevendraaier;
draai de schroef langzaam linksom tot
weerstand wordt ervaren (niet te vast
draaien);
draai de schroef langzaam los;het openen wordt aangegeven als de
kop van de schroef volledig uit zijn
zitting is gekomen;
verwijder deksel B fig. 162, door het
volledig naar boven te schuiven, zoals
aangegeven in de afbeelding.Op het deksel zijn de
identificatienummers van de elektrische
onderdelen die met de zekeringen
overeenkomen aangegeven. Controleer,
na het vervangen van een zekering, of
deksel B correct gesloten is.
Deksel zekeringenkast monteren en schroef
vastdraaien
Ga als volgt te werk:
monteer deksel B fig. 162 correct op
de kast, door het volledig van boven naar
beneden te schuiven;
draai schroef A fig. 162 volledig vast,
met behulp van de bijgeleverde
schroevendraaier;
draai de schroef langzaam rechtsom
tot weerstand wordt ervaren (niet te vast
draaien);
draai de schroef langzaam los;het sluiten wordt aangegeven als de
kop van de schroef volledig in de
behuizing zit.
ZEKERINGENKAST IN
DASHBOARD
De zekeringenkast fig. 163 bevindt zich
aan de linkerkant van de stuurkolom en
de zekeringen zijn makkelijk bereikbaar
via het onderste deel van het dashboard.
Neem voor het vervangen van de
zekeringen contact op met het Jeep
Servicenetwerk.
162J0A0116C
163J0A0114C
210
NOODGEVALLEN

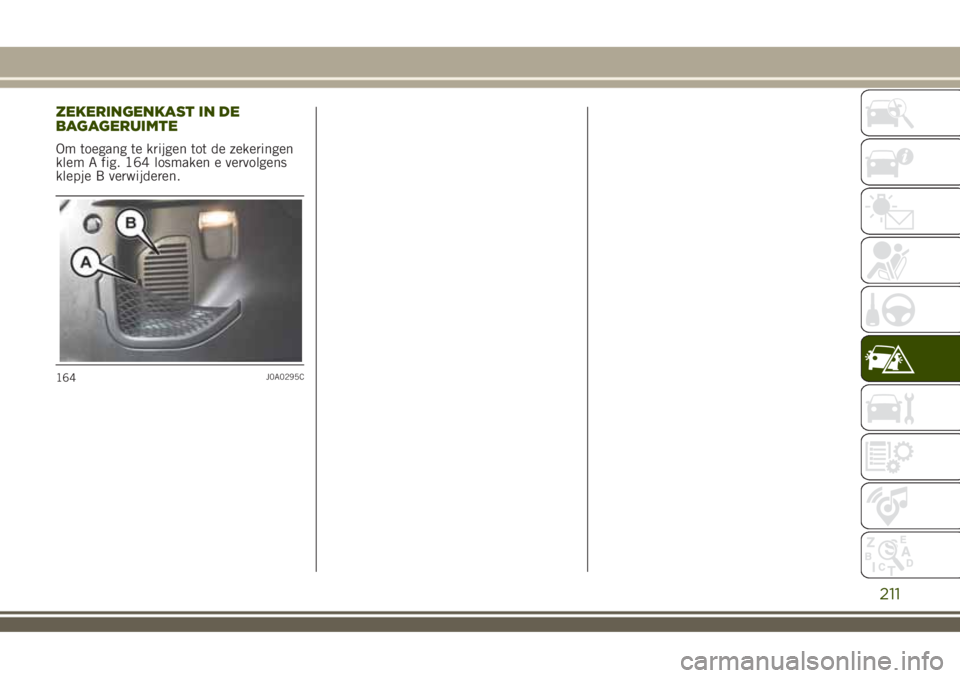

ZEKERINGENKAST IN DE
BAGAGERUIMTE
Om toegang te krijgen tot de zekeringen
klem A fig. 164 losmaken e vervolgens
klepje B verwijderen.
164J0A0295C
211

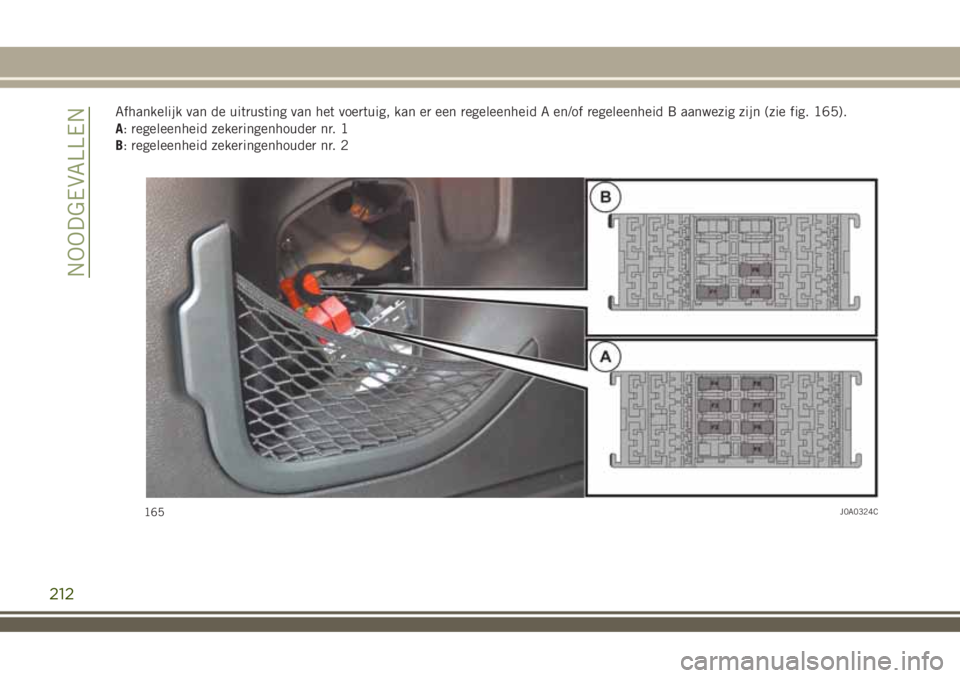

Afhankelijk van de uitrusting van het voertuig, kan er een regeleenheid A en/of regeleenheid B aanwezig zijn (zie fig. 165).
A: regeleenheid zekeringenhouder nr. 1
B: regeleenheid zekeringenhouder nr. 2
165J0A0324C
212
NOODGEVALLEN

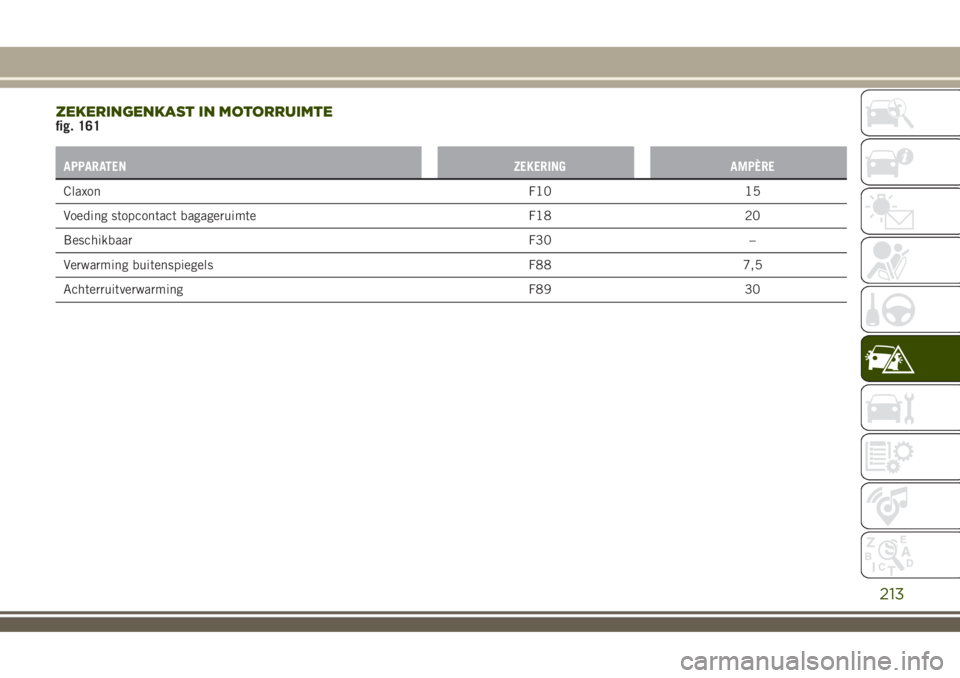

ZEKERINGENKAST IN MOTORRUIMTEfig. 161
APPARATEN ZEKERING AMPÈRE
ClaxonF10 15
Voeding stopcontact bagageruimte F18 20
Beschikbaar F30 –
Verwarming buitenspiegels F88 7,5
Achterruitverwarming F89 30
213

ZEKERINGENKAST IN DASHBOARDfig. 163
GEBRUIKERS ZEKERING AMPÈRE
Elektrische ruitbediening voor (passagierszijde) F33 20
Elektrische ruitbediening voor (bestuurderszijde) F34 20
Systeemvoeding
Uconnect™Klimaatregeling, Alarm, Elektrisch inklappen buitenspiegel,
EOBD-systeem, USB-aansluitingF36 15
Safe Lock-systeem (Ontgrendeling portier bestuurderszijde -
waar aanwezig)/Portierontgrendeling/Centrale vergrendeling/
Elektrische ontgrendeling achterklepF38 20
Pomp ruitensproeiers/achterruitsproeier F43 20
Elektrische ruitbediening linksachter F47 20
Elektrische ruitbediening rechtsachter F48 20
Sigarettenaansteker (waar aanwezig) F94 15
214
NOODGEVALLEN

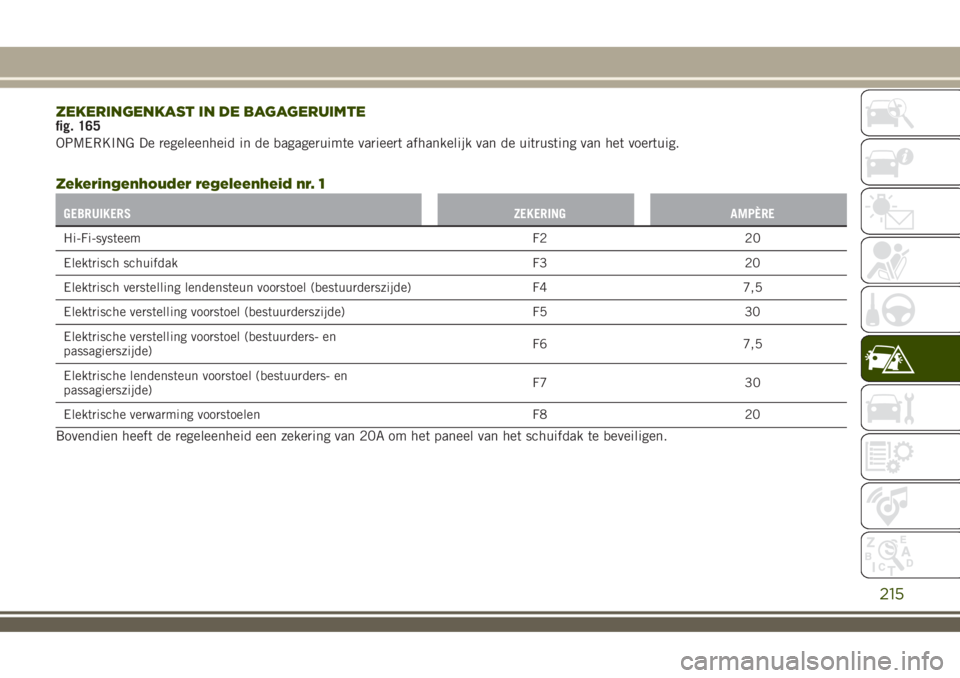

ZEKERINGENKAST IN DE BAGAGERUIMTEfig. 165
OPMERKING De regeleenheid in de bagageruimte varieert afhankelijk van de uitrusting van het voertuig.
Zekeringenhouder regeleenheid nr. 1
GEBRUIKERS ZEKERING AMPÈRE
Hi-Fi-systeem F2 20
Elektrisch schuifdak F3 20
Elektrisch verstelling lendensteun voorstoel (bestuurderszijde) F4 7,5
Elektrische verstelling voorstoel (bestuurderszijde) F5 30
Elektrische verstelling voorstoel (bestuurders- en
passagierszijde)F6 7,5
Elektrische lendensteun voorstoel (bestuurders- en
passagierszijde)F7 30
Elektrische verwarming voorstoelen F8 20
Bovendien heeft de regeleenheid een zekering van 20A om het paneel van het schuifdak te beveiligen.
215

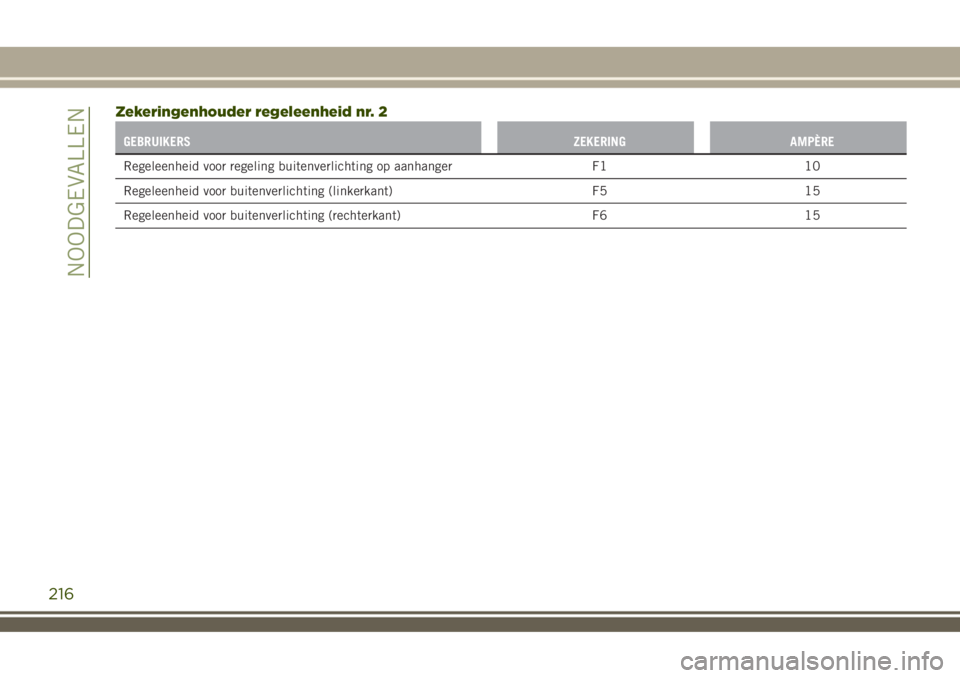

Zekeringenhouder regeleenheid nr. 2
GEBRUIKERS ZEKERING AMPÈRE
Regeleenheid voor regeling buitenverlichting op aanhanger F1 10
Regeleenheid voor buitenverlichting (linkerkant) F5 15
Regeleenheid voor buitenverlichting (rechterkant) F6 15
216
NOODGEVALLEN

BELANGRIJK
154)Als de zekering opnieuw doorbrandt,
neem dan contact op met het Jeep
Servicenetwerk.
155)Vervang een zekering nooit door een
exemplaar met een grotere stroomsterkte
(ampère); BRANDGEVAAR.
156)Als een hoofdzekering (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE) doorbrandt,
probeer dan niet eigenhandig reparaties
uit te voeren maar neem contact op met
het Jeep Servicenetwerk.
157)Voordat u een zekering vervangt, zorg
ervoor dat de startinrichting op STOP
staat, dat de sleutel, indien mechanisch,
verwijderd is en dat alle apparatuur uit is
geschakeld en/of afgesloten is.
158)Als een hoofdzekering voor
veiligheidssystemen (airbagsysteem,
remsysteem), motorsystemen
(motorsysteem, transmissiesysteem) of de
stuurinrichting doorbrandt, neem dan
contact op met het Jeep Servicenetwerk.
BELANGRIJK
77)Vervang een doorgebrande zekering
nooit door metalen draden of ander
materiaal.
78)Als de motorruimte moet worden
gewassen, zorg er dan voor dat de
waterstraal niet rechtstreeks op de
zekeringenkast en de motortjes van de
ruitenwissers terechtkomt.
EEN WIEL VERVANGEN
159) 160) 161) 162) 163) 166) 167)
KRIK
164) 165)
Het is nuttig om het volgende te weten:de krik weegt 2,8 kg;de krik behoeft geen afstelling;de krik niet kan worden gerepareerd:
in geval van een defect moet de krik door
een origineel exemplaar worden
vervangen;
afgezien van de slinger mag geen
enkel ander gereedschap op de krik
gemonteerd worden.
Onderhoud
voorkom dat er vuil op de
“wormschroef” terechtkomt;
zorg ervoor dat de "wormschroef" altijd
gesmeerd is;
breng nooit wijzigingen aan de krik
aan.
Omstandigheden om niet bij te gebruiken
temperaturen onder −40°C;op zanderige of modderige grond;op ongelijke ondergrond;op steile wegen;onder extreme weersomstandigheden:
onweer, tyfonen, orkanen,
217

sneeuwstormen, stormen, enz.in direct contact met de motor of voor
reparaties onder de auto;
op schepen.
VERVANGINGSPROCEDURE
Ga als volgt te werk:breng het voertuig tot stilstand op een
plaats waar het geen gevaar oplevert voor
het verkeer en waar u de band veilig kunt
verwisselen, zo ver mogelijk van de rand
van de rijbaan. De grond moet zo
mogelijk vlak en voldoende compact zijn;
schakel de noodknipperlichten en de
elektrische parkeerrem in;
schakel de eerste of
achteruitversnelling in of, voor versies
met automatische versnellingsbak, zet de
pook in stand P (Parkeren);
zet de motor af en trek het
reflecterende veiligheidsvest aan (voor
uw eigen veiligheid en in
overeenstemming met landelijke
wetgeving) voordat u uit het voertuig
stapt. De motor moet uitgeschakeld
blijven zolang als het voertuig van de
grond is opgekrikt.
Het reservewiel, of afhankelijk van de
versie, het noodreservewiel, bevindt zich
onder de mat in de bagageruimte
fig. 166.Om toegang te krijgen tot het reservewiel
of noodreservewiel, als volgt te werk
gaan:open de achterklep, pak hendel A
fig. 167 vast en til de laadvloer B op,
houd deze met één hand vast;
pak hendel C fig. 168 en til de
vloerbedekking op;
166J0A0338C167J0A0284C
168J0A0365C
218
