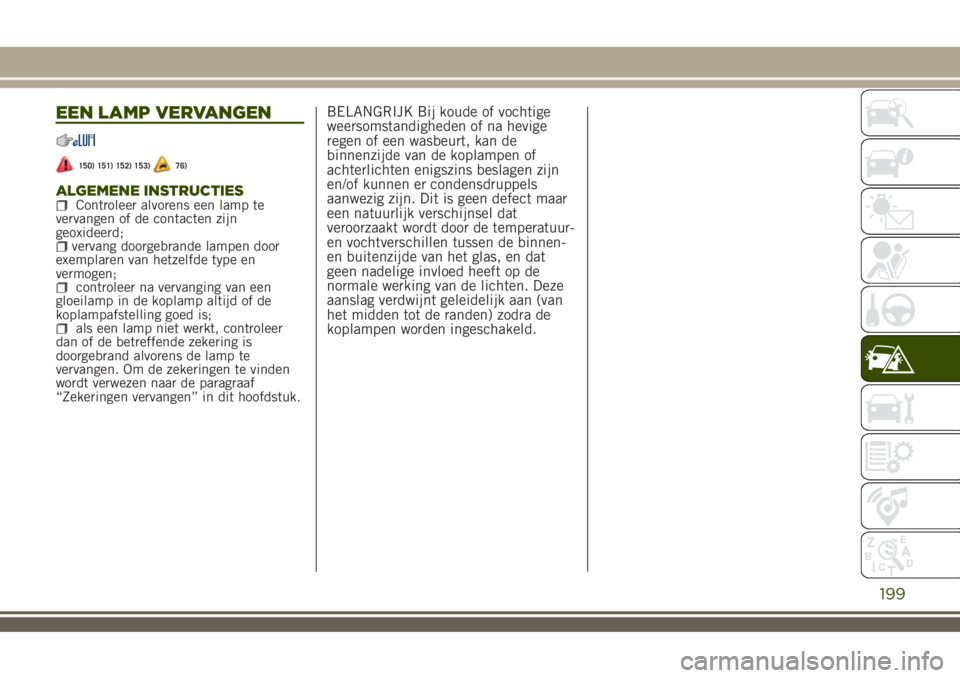

EEN LAMP VERVANGEN
150) 151) 152) 153)76)
ALGEMENE INSTRUCTIESControleer alvorens een lamp te
vervangen of de contacten zijn
geoxideerd;
vervang doorgebrande lampen door
exemplaren van hetzelfde type en
vermogen;
controleer na vervanging van een
gloeilamp in de koplamp altijd of de
koplampafstelling goed is;
als een lamp niet werkt, controleer
dan of de betreffende zekering is
doorgebrand alvorens de lamp te
vervangen. Om de zekeringen te vinden
wordt verwezen naar de paragraaf
“Zekeringen vervangen” in dit hoofdstuk.
BELANGRIJK Bij koude of vochtige
weersomstandigheden of na hevige
regen of een wasbeurt, kan de
binnenzijde van de koplampen of
achterlichten enigszins beslagen zijn
en/of kunnen er condensdruppels
aanwezig zijn. Dit is geen defect maar
een natuurlijk verschijnsel dat
veroorzaakt wordt door de temperatuur-
en vochtverschillen tussen de binnen-
en buitenzijde van het glas, en dat
geen nadelige invloed heeft op de
normale werking van de lichten. Deze
aanslag verdwijnt geleidelijk aan (van
het midden tot de randen) zodra de
koplampen worden ingeschakeld.
199

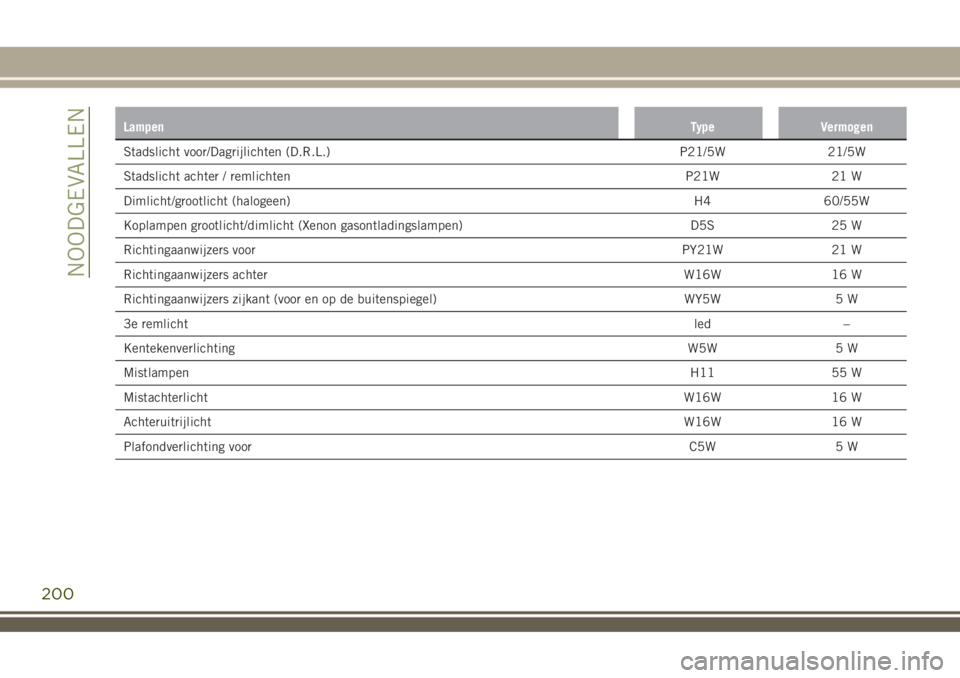

LampenType Vermogen
Stadslicht voor/Dagrijlichten (D.R.L.) P21/5W 21/5W
Stadslicht achter / remlichten P21W 21 W
Dimlicht/grootlicht (halogeen) H4 60/55W
Koplampen grootlicht/dimlicht (Xenon gasontladingslampen) D5S 25 W
Richtingaanwijzers voorPY21W 21 W
Richtingaanwijzers achterW16W 16 W
Richtingaanwijzers zijkant (voor en op de buitenspiegel) WY5W 5 W
3e remlichtled –
KentekenverlichtingW5W 5 W
MistlampenH11 55 W
MistachterlichtW16W 16 W
AchteruitrijlichtW16W 16 W
Plafondverlichting voorC5W 5 W
200
NOODGEVALLEN

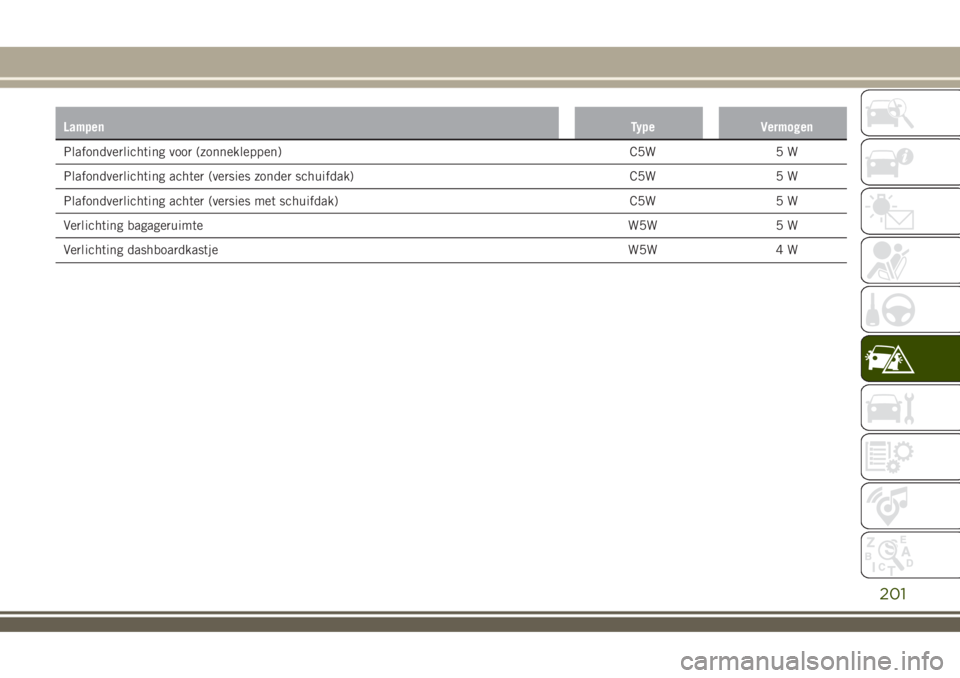

LampenType Vermogen
Plafondverlichting voor (zonnekleppen) C5W 5 W
Plafondverlichting achter (versies zonder schuifdak) C5W 5 W
Plafondverlichting achter (versies met schuifdak) C5W 5 W
Verlichting bagageruimteW5W 5 W
Verlichting dashboardkastje W5W 4 W
201

LAMP BUITENVERLICHTING
VERVANGEN
Lichtunit voorzijde boven (halogeen
grootlicht/dimlicht)
Ga als volgt te werk om de lamp te
vervangen:
ga te werk vanuit de motorruimte,
verwijder deksel A fig. 140, met behulp
van het speciale lipje;
draai de lamp en de lamphouder B
fig. 141 linksom en trek deze naar
buiten;
verwijder, door deze naar buiten te
schuiven, de lamp en de lamphouder C
fig. 142, door deze los te koppelen van
stekker D;
monteer de nieuwe lamp en de
lamphouder, controleer of deze goed
vergrendeld is;
plaats vervolgens de lamp en de
lamphouder in zijn zitting en draai deze
rechtsom, verzeker u ervan dat hij goed
vergrendeld is.
Lichtunit voorzijde boven (Xenon
gasontladingslampen grootlicht/dimlicht)
Wend u voor de vervanging tot het Jeep
Servicenetwerk.
Onderste koplampunit
Parkeerlichten/dagrijlichten (D.R.L.) en
richtingaanwijzers voor
Ga als volgt te werk om de lampen te
vervangen:
draai de wielen volledig;draai, met behulp van de
schroevendraaier, de schroeven A
fig. 143 los en verwijder klepje B;
140J0A0260C
141J0A0261C
142J0A0414C
202
NOODGEVALLEN

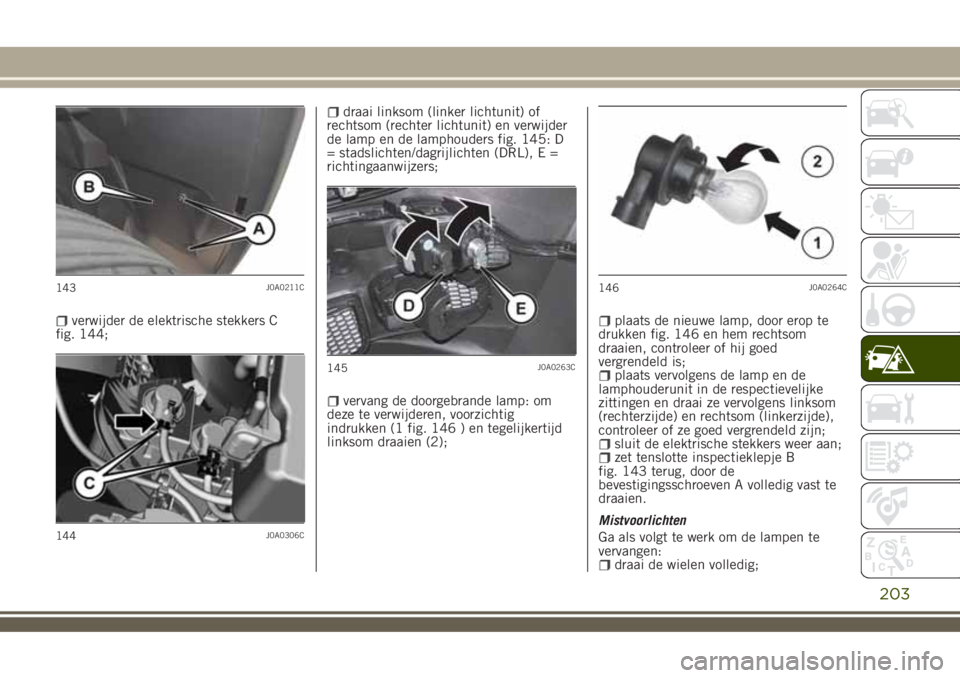

verwijder de elektrische stekkers C
fig. 144;
draai linksom (linker lichtunit) of
rechtsom (rechter lichtunit) en verwijder
de lamp en de lamphouders fig. 145: D
= stadslichten/dagrijlichten (DRL), E =
richtingaanwijzers;
vervang de doorgebrande lamp: om
deze te verwijderen, voorzichtig
indrukken (1 fig. 146 ) en tegelijkertijd
linksom draaien (2);
plaats de nieuwe lamp, door erop te
drukken fig. 146 en hem rechtsom
draaien, controleer of hij goed
vergrendeld is;
plaats vervolgens de lamp en de
lamphouderunit in de respectievelijke
zittingen en draai ze vervolgens linksom
(rechterzijde) en rechtsom (linkerzijde),
controleer of ze goed vergrendeld zijn;
sluit de elektrische stekkers weer aan;zet tenslotte inspectieklepje B
fig. 143 terug, door de
bevestigingsschroeven A volledig vast te
draaien.
Mistvoorlichten
Ga als volgt te werk om de lampen te
vervangen:
draai de wielen volledig;
143J0A0211C
144J0A0306C
145J0A0263C
146J0A0264C
203

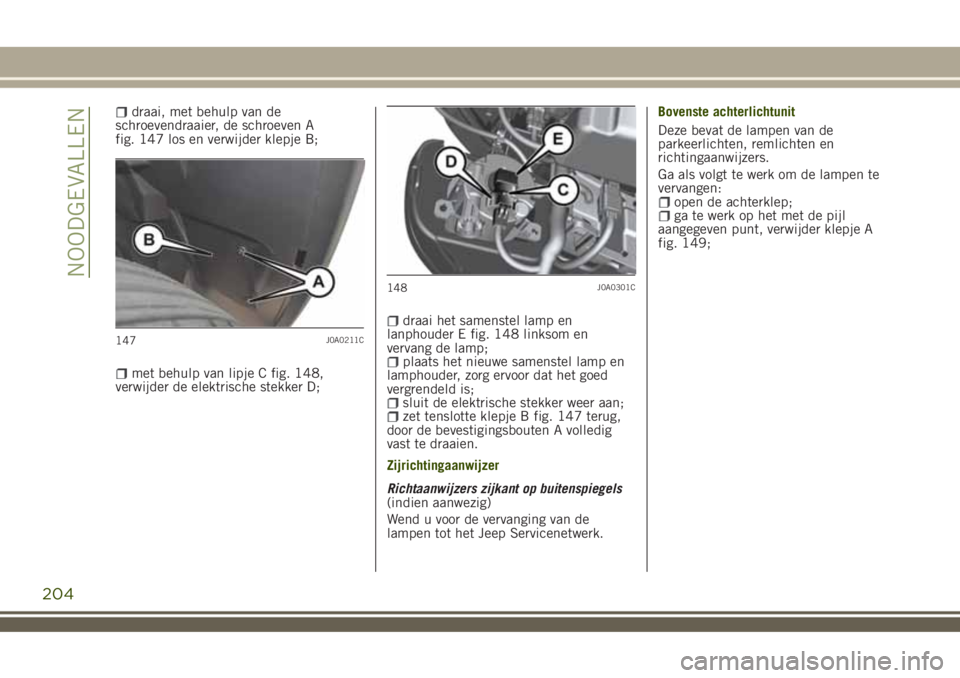

draai, met behulp van de
schroevendraaier, de schroeven A
fig. 147 los en verwijder klepje B;
met behulp van lipje C fig. 148,
verwijder de elektrische stekker D;
draai het samenstel lamp en
lanphouder E fig. 148 linksom en
vervang de lamp;
plaats het nieuwe samenstel lamp en
lamphouder, zorg ervoor dat het goed
vergrendeld is;
sluit de elektrische stekker weer aan;zet tenslotte klepje B fig. 147 terug,
door de bevestigingsbouten A volledig
vast te draaien.
Zijrichtingaanwijzer
Richtaanwijzers zijkant op buitenspiegels
(indien aanwezig)
Wend u voor de vervanging van de
lampen tot het Jeep Servicenetwerk.Bovenste achterlichtunit
Deze bevat de lampen van de
parkeerlichten, remlichten en
richtingaanwijzers.
Ga als volgt te werk om de lampen te
vervangen:
open de achterklep;ga te werk op het met de pijl
aangegeven punt, verwijder klepje A
fig. 149;
147J0A0211C
148J0A0301C
204
NOODGEVALLEN

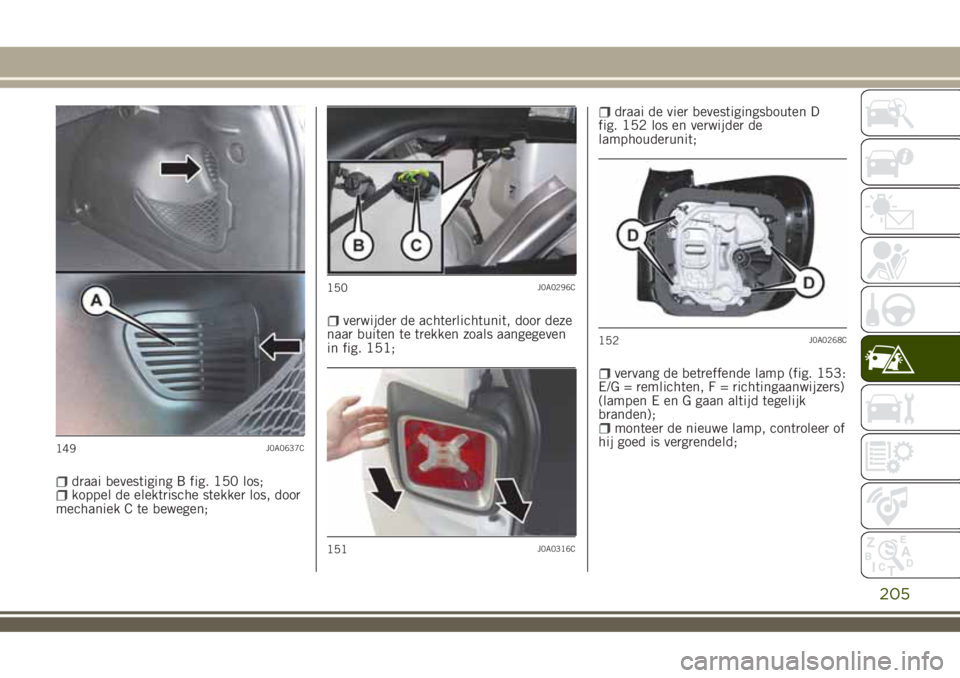

draai bevestiging B fig. 150 los;koppel de elektrische stekker los, door
mechaniek C te bewegen;
verwijder de achterlichtunit, door deze
naar buiten te trekken zoals aangegeven
in fig. 151;
draai de vier bevestigingsbouten D
fig. 152 los en verwijder de
lamphouderunit;
vervang de betreffende lamp (fig. 153:
E/G = remlichten, F = richtingaanwijzers)
(lampen E en G gaan altijd tegelijk
branden);
monteer de nieuwe lamp, controleer of
hij goed is vergrendeld;
149J0A0637C
150J0A0296C
151J0A0316C
152J0A0268C
205

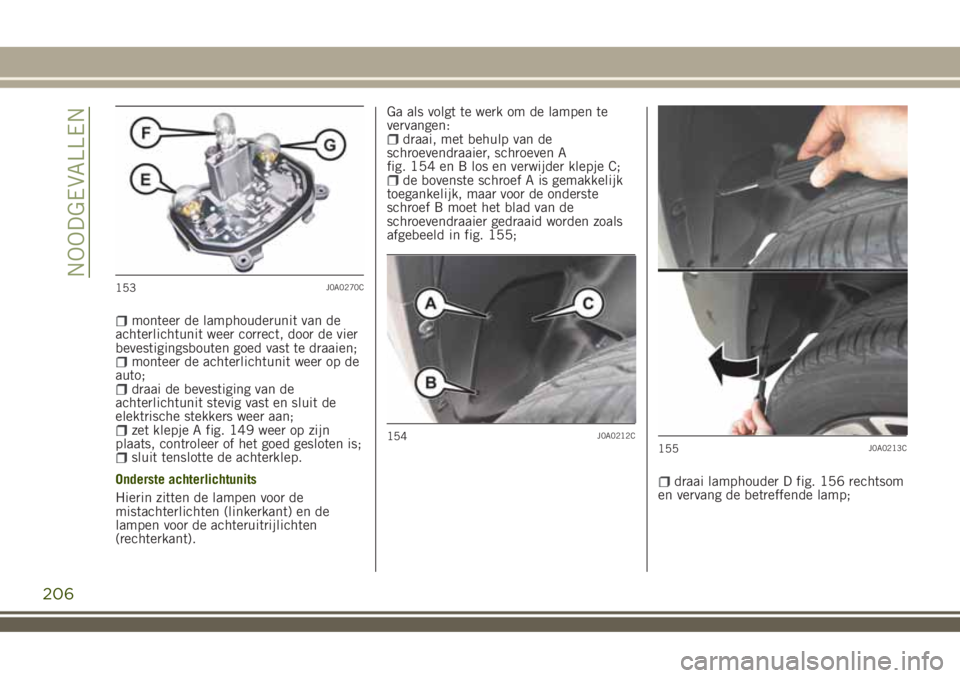

monteer de lamphouderunit van de
achterlichtunit weer correct, door de vier
bevestigingsbouten goed vast te draaien;
monteer de achterlichtunit weer op de
auto;
draai de bevestiging van de
achterlichtunit stevig vast en sluit de
elektrische stekkers weer aan;
zet klepje A fig. 149 weer op zijn
plaats, controleer of het goed gesloten is;
sluit tenslotte de achterklep.
Onderste achterlichtunits
Hierin zitten de lampen voor de
mistachterlichten (linkerkant) en de
lampen voor de achteruitrijlichten
(rechterkant).Ga als volgt te werk om de lampen te
vervangen:
draai, met behulp van de
schroevendraaier, schroeven A
fig. 154 en B los en verwijder klepje C;
de bovenste schroef A is gemakkelijk
toegankelijk, maar voor de onderste
schroef B moet het blad van de
schroevendraaier gedraaid worden zoals
afgebeeld in fig. 155;
draai lamphouder D fig. 156 rechtsom
en vervang de betreffende lamp;
153J0A0270C
154J0A0212C155J0A0213C
206
NOODGEVALLEN

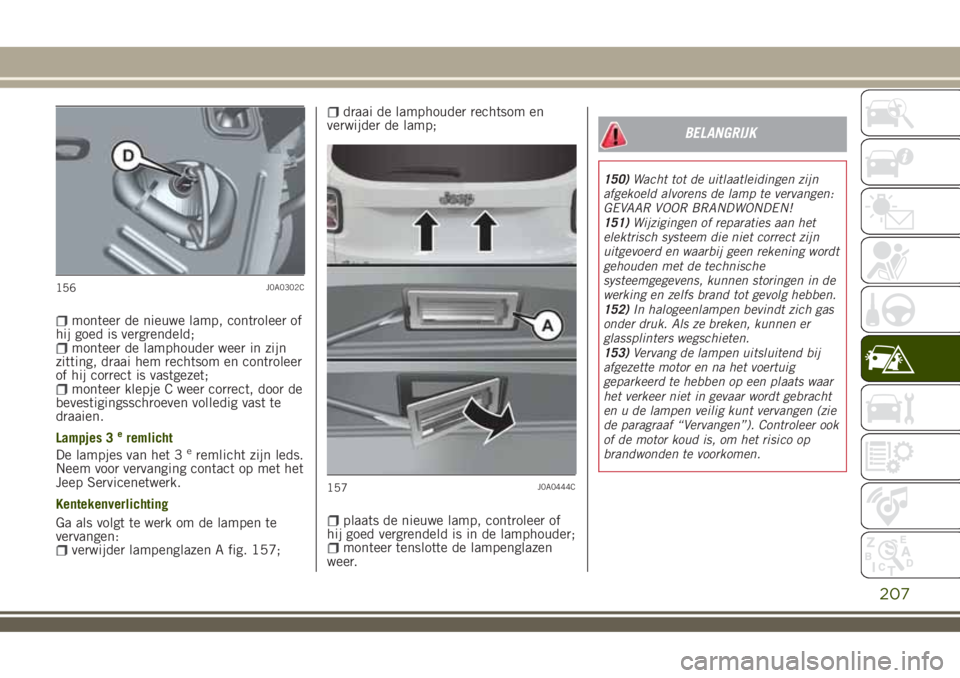

monteer de nieuwe lamp, controleer of
hij goed is vergrendeld;
monteer de lamphouder weer in zijn
zitting, draai hem rechtsom en controleer
of hij correct is vastgezet;
monteer klepje C weer correct, door de
bevestigingsschroeven volledig vast te
draaien.
Lampjes 3
eremlicht
De lampjes van het 3eremlicht zijn leds.
Neem voor vervanging contact op met het
Jeep Servicenetwerk.
Kentekenverlichting
Ga als volgt te werk om de lampen te
vervangen:
verwijder lampenglazen A fig. 157;
draai de lamphouder rechtsom en
verwijder de lamp;
plaats de nieuwe lamp, controleer of
hij goed vergrendeld is in de lamphouder;
monteer tenslotte de lampenglazen
weer.
150)Wacht tot de uitlaatleidingen zijn
afgekoeld alvorens de lamp te vervangen:
GEVAAR VOOR BRANDWONDEN!
151)Wijzigingen of reparaties aan het
elektrisch systeem die niet correct zijn
uitgevoerd en waarbij geen rekening wordt
gehouden met de technische
systeemgegevens, kunnen storingen in de
werking en zelfs brand tot gevolg hebben.
152)In halogeenlampen bevindt zich gas
onder druk. Als ze breken, kunnen er
glassplinters wegschieten.
153)Vervang de lampen uitsluitend bij
afgezette motor en na het voertuig
geparkeerd te hebben op een plaats waar
het verkeer niet in gevaar wordt gebracht
en u de lampen veilig kunt vervangen (zie
de paragraaf “Vervangen”). Controleer ook
of de motor koud is, om het risico op
brandwonden te voorkomen.
156J0A0302C
157J0A0444C
207

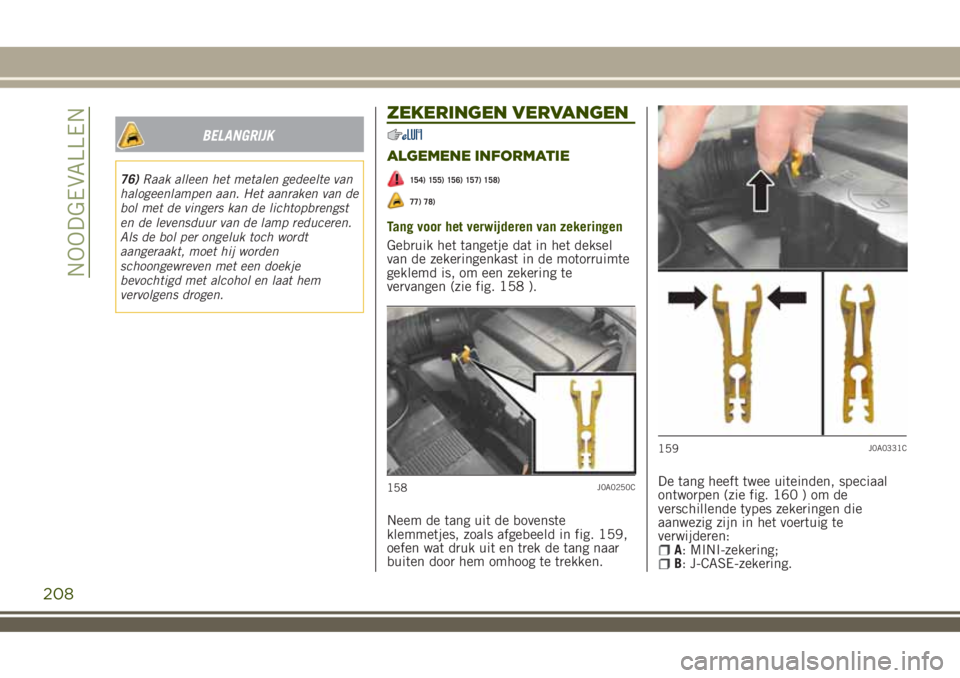

BELANGRIJK

76)Raak alleen het metalen gedeelte van
halogeenlampen aan. Het aanraken van de
bol met de vingers kan de lichtopbrengst
en de levensduur van de lamp reduceren.
Als de bol per ongeluk toch wordt
aangeraakt, moet hij worden
schoongewreven met een doekje
bevochtigd met alcohol en laat hem
vervolgens drogen.
ZEKERINGEN VERVANGEN
ALGEMENE INFORMATIE
154) 155) 156) 157) 158)
77) 78)
Tang voor het verwijderen van zekeringen
Gebruik het tangetje dat in het deksel
van de zekeringenkast in de motorruimte
geklemd is, om een zekering te
vervangen (zie fig. 158 ).
Neem de tang uit de bovenste
klemmetjes, zoals afgebeeld in fig. 159,
oefen wat druk uit en trek de tang naar
buiten door hem omhoog te trekken.De tang heeft twee uiteinden, speciaal
ontworpen (zie fig. 160 ) om de
verschillende types zekeringen die
aanwezig zijn in het voertuig te
verwijderen:
A: MINI-zekering;B: J-CASE-zekering.
158J0A0250C
159J0A0331C
208
NOODGEVALLEN
