JEEP RENEGADE 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

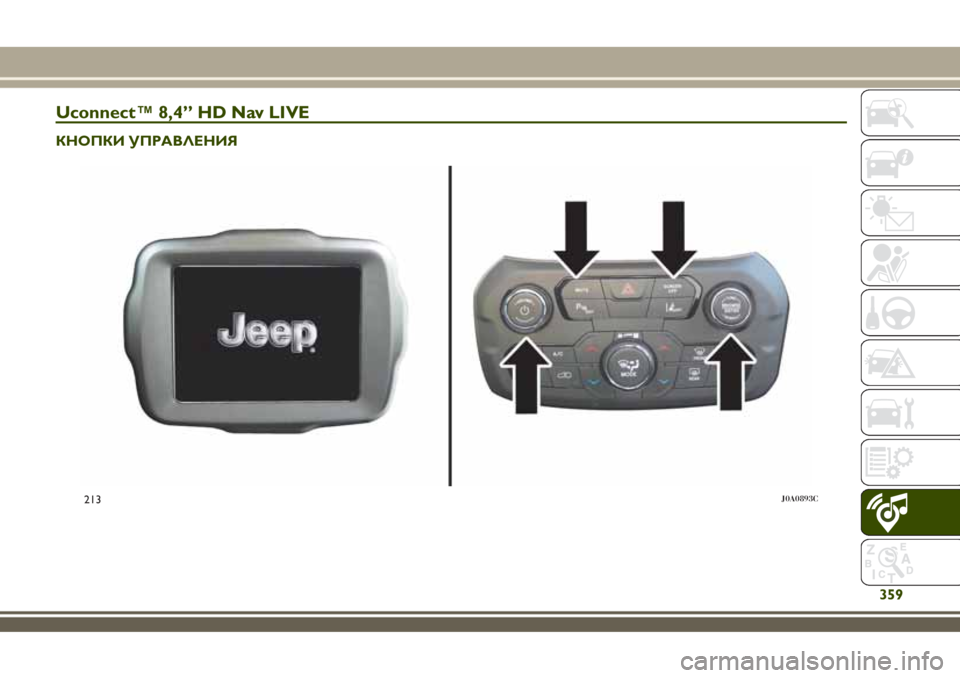

Uconnect™ 8,4” HD Nav LIVE
КНОПКИ УПРАВЛЕНИЯ
213J0A0893C
359

ГРАФИЧЕСКИЕ КНОПКИ НА ДИСПЛЕЕ
Графическая кнопка Функции Режим
РадиоДоступ к режиму "Радио" Нажатие на графическую кнопку
MediaВыбор источника: USB, AUX (где предусмотрено) или
Bluetooth®Нажатие на графическую кнопку
Климат-контрВзаимодействие с приборами управления
кондиционераНажатие на графическую кнопку
ПриложениеДоступ к дополнительным функциям (отображение
времени, компаса, наружной температуры,
медиаплеера и услугUconnect
™LIVE, где
предусмотрено) и в меню настроек автомобиляНажатие на графическую кнопку
УправлениеВключение электрического обогрева передних
сидений (где предусмотрено), электрического
обогрева наружныхзеркал заднего вида (где
предусмотрено), салонного электрохромированного
зеркала (где предусмотрено)Нажатие на графическую кнопку
NavДоступ к меню навигации Нажатие на графическую кнопку
ТелефонДоступ к режиму телефона Нажатие на графическую кнопку
360
МУЛЬТИМЕД ИА

УСТРОЙСТВА УПРАВЛЕНИЯ НА ПРИБОРНОЙ ПАНЕЛИ
Кнопка Функции Режим
/ГРОМКОСТЬВключение/выключение Кратковременное нажатие кнопки
Регулировка громкости Вращение ручки влево/вправо
SCREEN OFFВключение/выключение дисплея Кратковременное нажатие кнопки
MUTEВключение/выключение звука (Без звука/Пауза) Кратковременное нажатие кнопки
TUNE SCROLL /
BROWSE ENTERПодтверждение функции, отображаемой на дисплее
Открытие списков быстрого просмотра (в режимах
Радио и Медиа)Кратковременное нажатие кнопки
Просмотр списка или выбор радиостанции
Отображение списка радиостанций (в режиме Радио)
Просмотр содержания источников (в режиме Медиа)
Смена трека в источникахМедиа
Смена радиостанции (в режиме Радио)Вращение ручки влево/вправо
361

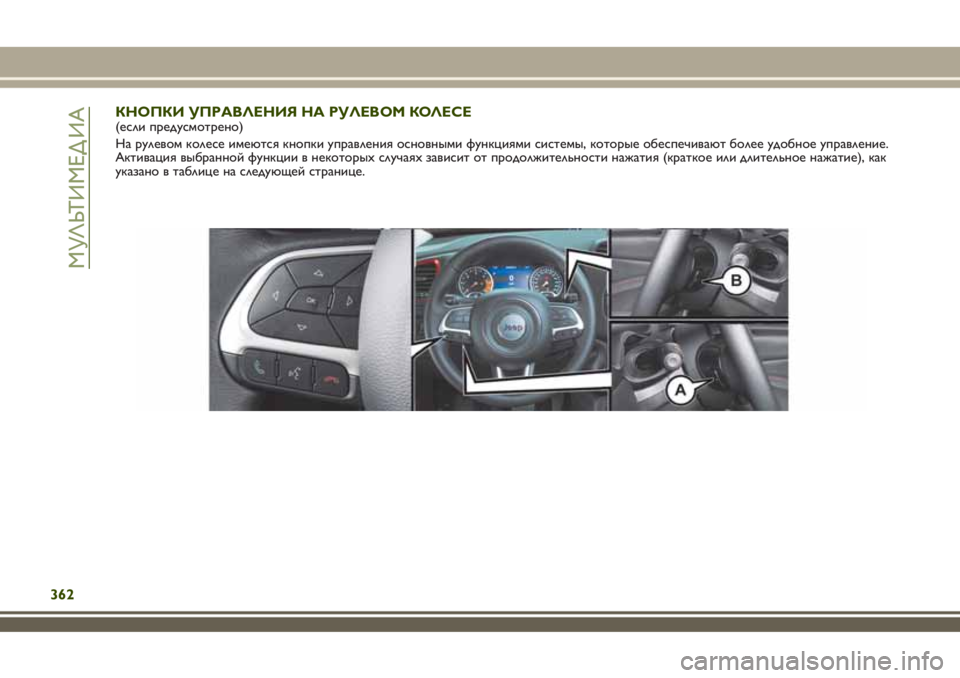

КНОПКИ УПРАВЛЕНИЯ НА РУЛЕВОМ КОЛЕСЕ(если предусмотрено)
На рулевом колесе имеются кнопки управления основными функциями системы, которые обеспечивают более удобное управление.
Активация выбранной функции в некоторыхслучаяхзависит от продолжительности нажатия (краткое или длительное нажатие), как
указано в таблице на следующей странице.
362
МУЛЬТИМЕД ИА

Сводная таблица кнопок управления на рулевом колесе
Кнопка Взаимодействие
Прием входящего телефонного вызова
Прием второго входящего вызова и перевод в режим ожидания текущего вызова.
Отображение на дисплее панели приборов списка последних10-ти вызовов и избранныхномеров телефона (только
при активном быстром просмотре вызовов)
Активация системы распознавания речи
Прерывание голосового сообщения для произнесения новой голосовой команды
Прерывание системы распознавания речи
Отказ от приема входящего телефонного вызова
Завершение текущего телефонного вызова
Выход из режима отображения на дисплее последних вызовов на панели приборов (только при активном просмотре
вызовов)
Краткое нажатие (режим Телефон): выбор на дисплее последнихвызовов на панели приборов (только при активном
просмотре вызовов)
363
/

КНОПКИ УПРАВЛЕНИЯ ЗА РУЛЕВЫМ КОЛЕСОМ
Кнопки Взаимодействие
Кнопка A (на левой стороне рулевого колеса)
Верхняя кнопка
Краткое нажатие кнопки: поиск последующей радиостанции или выбор
следующего трека на носителе USB.
Длительное нажатие кнопки: сканирование верхних частот до освобождения
кнопки / ускоренная перемотка трека вперед на носителе USB.
Центральная кнопка Настройка следующей радиостанции.
Нижняя кнопка
Краткое нажатие кнопки: поиск предыдущей радиостанции или выбор
следующего трека на носителе USB.
Длительное нажатие кнопки: сканирование нижнихчастот до освобождения
кнопки / ускоренная перемотка трека вперед на носителе USB.
Кнопка В (на правой стороне рулевого колеса)
Верхняя кнопкаУвеличение уровня громкости
Краткое нажатие кнопки: однократное увеличение уровня громкости.
Длительное нажатие кнопки: быстрое увеличение уровня громкости.
Центральная кнопкаПри каждом нажатии переключает источники AM, FM, USB, AUX (где
предусмотрено). Могут быть выбраны только доступные источники.
Нижняя кнопкаУменьшение уровня громкости
Краткое нажатие кнопки: однократное уменьшение уровня громкости
Длительное нажатие кнопки: быстрое уменьшение уровня громкости
364
МУЛЬТИМЕД ИА

ФУНКЦИЯ СЕНСОРНОГО
ЭКРАНА
Система использует функцию сенсорного
экрана: для взаимодействия с различными
функциями нажимайте графические
кнопки, отображаемые на дисплее.
Для подтверждениявыбора нажмите
графическую кнопку "OK".
Для возврата в предыдущее окно
нажмите графическую кнопку
(Удалить) или, в зависимости от
активного в данный момент окна,
/Готово.
РЕЖИМ РАДИО
После выбора желаемой радиостанции на
дисплее отображается представленная
ниже информация.
В верхней части: отображается список
внесенныхв память радиостанций
(предустановка) и отмечается
работающая в данный момент
радиостанция.
В центральной части: отображается
название прослушиваемой радиостанции
и графические кнопки
/для
выбора предыдущей или следующей
радиостанции.
В нижней части: отображаются
следующие графические кнопки:
"Просмотр": просмотр списка
доступныхрадиостанций
"AM/FM", "AM/DAB", "FM/DAB": выбор
нужного диапазона частот (графическая
кнопка с изменяемой конфигурацией в
зависимости от выбранного диапазона):
AM, FM или DAB)
"Настр." : ручная настройка
радиостанции (недоступна для радио
DAB)
"Инфо": дополнительная информация о
прослушиваемом источнике
"Аудио": доступ к окну "Настройки
аудио"
МенюАудио
В меню "Аудио" можно выполнить
следующие настройки:
"Баланс / Фейдер" (регулировка
балансировки правого/левого,
переднего/заднего каналов звука)
"Эквалайзер" (где предусмотрено)“Рег. Громкость/скорос." (кроме
исполнений с оборудованием HI-FI) —
автоматический контроль звука в
зависимости от скорости
"Комп. гром-ти AUX" (где
предусмотрено)
"Объемный звук" (где предусмотрено)“Auto Play”(автоматическое
воспроизведение)
РЕЖИМ MEDIA
Нажмите графическую кнопку "Media",
чтобы выбрать нужный аудиоисточник из
доступныхустройств: USB,Bluetooth®и
AUX (где предусмотрено).
ПРЕДУПРЕЖД ЕНИЕ Приложения на
портативныхустройствахмогут быть
несовместимы с системойUconnect™
После выбора режима Media на дисплее
отображается следующая информация:
В верхней части: отображение
информации, касающейся
прослушиваемого трека, и следующих
графическихкнопок:
"Повтор": повтор прослушиваемого
трека;
"Перек.": воспроизведение треков в
случайном порядке;
Полоса прогресса и
продолжительность.
В центральной части: отображение
информации, касающейся
прослушиваемого трека.
В левой части: отображение следующих
графическихкнопок:
Выбранный носитель или
аудиоисточник;
"Выбрать носитель": выбор
аудиоисточника.
В правой части: отображение
следующихграфическихкнопок:
365

"Карта": просмотр карт навигации;"Инфо": дополнительная информация о
прослушиваемом треке;
"Дорожки": список доступных
дорожек;
“Наст.”.
В нижней части: отображение
информации, касающейся
прослушиваемого трека, и следующих
графическихкнопок:
"Bluetooth": для источника аудио
Bluetooth®, открывается список
устройств;
"Пролистать": открывает быстрый
просмотр источника USB;
/: выбор предыдущего/
следующего трека;
: пауза в прослушивании трека;"Аудио": доступ к окну "Настройки
аудио".
Выбор трека
Функция "Дорожки" позволяет открыть
окно со списком воспроизводимых
треков.
Когда отображается окно со списком
“Дорожки”, можно повернуть
кнопку/ручку TUNE SCROLL / BROWSE
ENTER для выделения трека (он
выделяется идущей сверху и снизу
полосой), а затем снова нажать
кнопку/ручку, чтобы начать
воспроизведение.ПРИМЕЧАНИЕ Данная кнопка может
быть отключена для некоторыхустройств
Apple®.
ПРИМЕЧАНИЕ: Кнопка/ручка TUNE
SCROLL / BROWSE ENTER не управляет
никакими функциями на устройстве AUX
(где предусмотрено).
НОСИТЕЛЬ BLUETOOTH®
Режим активируется путем подключения к
системе устройстваBluetooth®,
содержащего треки.
НОСИТЕЛЬ USB / AUX
Носитель USB
Автомобиль оборудован портом
USB/разъемом AUX, расположенным на
центральной консоли.
После подключения устройства USB при
включенной системе начнется
воспроизведение звуковыхдорожек,
записанныхна устройство, если функция
"Аудио" установлена на ON.
Носитель AUX
(где это предусмотрено)
Для активации режима AUX подключите
устройство ко входу AUX, имеющемуся в
автомобиле. После вставки устройства с
выходным разъемом AUX, система начнет
проигрывать подключенный источникAUX таким образом, как будто он уже
воспроизводился.
Отрегулируйте громкость при помощи
кнопки/ручки ГРОМКОСТЬ системы
Uconnect™или кнопкой регулировки
звука на подключенном устройстве.
Функция "Компенсация громкости AUX"
(где предусмотрено) устанавливается из
режима "Аудио" только при активном
источнике AUX.
Розетка USB для зарядки
(где это предусмотрено)
В некоторыхисполненияхв задней части
центрального туннеля расположена
розетка USB для зарядки.
ПРЕДУПРЕЖД ЕНИЕ После
использования порта зарядки USB
необходимо отсоединять устройство
(смартфон), всегда вынимая сначала
провод из гнезда автомобиля, а ни в
коем случае не из устройства.
Свободно болтающиеся или
неправильно извлеченные провода
могут нарушить работу зарядного
устройства и/или повредить порт USB.
ПРЕДУПРЕЖДЕНИЯ
Функции устройства, подключенного к
разъему AUX (где предусмотрено),
контролируются непосредственно с
самого устройства. Поэтому невозможно
366
МУЛЬТИМЕД ИА

выполнить смену трека/папки/плейлиста
или управлять началом/концом/паузой
воспроизведения посредством кнопок
управления на передней панели или на
рулевом колесе.
Во избежания возникновения шумов в
динамикахне оставляйте провод
портативного устройства
подсоединенным к разъему AUX (где
предусмотрено) после его отсоединения.
РЕЖИМ ТЕЛЕФОН
Активация режима Телефон
Чтобы включить режим телефона и
выполнить его регистрацию/подключение
(если это еще не было выполнено),
нажмите графическую кнопку "Телефон"
на дисплее.
При помощи графическихкнопок,
отображаемыхна дисплее, можно:
набрать телефонный номер (с
использованием графической клавиатуры
на дисплее);
вывести контакты из записной книги
сотового телефона и осуществить их
вызов;
вывести и сделать вызов контактов из
списков последнихвызовов;
сочетать до 10 телефонов/аудио
устройств, чтобы облегчить и ускорить их
доступ и подключение;
передавать вызовы из системы на
сотовый телефон и наоборот и отключатьзвук микрофона для частныхбесед.
Звук сотового телефона передается через
аудиооборудование автомобиля: система
автоматически отключает звук авторадио,
если используется функция "Телефон".
ПРИМЕЧАНИЕ Перечень совместимых
сотовыхтелефонов и поддерживаемых
системой приложений смотри на сайте
www.driveuconnect.eu
Регистрация сотового телефона
Последовательность выполнения
операций:
активируйте функциюBluetooth®на
сотовом телефоне;
нажмите графическую кнопку
"Телефон" на дисплее: если в системе не
зарегистрирован ни один телефон, на
дисплее отображается соответствующее
окно;
выберите «Да», чтобы начать
процедуру регистрации, а затем найдите
устройствоUconnect™на сотовом
телефоне (при выборе «Нет» будет
отображаться главное окно телефона);
включите в сотовом телефоне
функцию поиска устройствBluetooth®.
Нажмите графическую кнопку
"Настройки" на сотовом телефоне, а
затемBluetooth®, убедившись, что он
включен. После активации сотовый
телефон начинает искать соединенияBluetooth®;
во время регистрации на дисплее
появляется окно, в котором отображается
ход выполнения операции;
после успешного завершения
процедуры регистрации на дисплее
отображается окно: при выборе "Да" в
ответ на вопрос сотовый телефон
регистрируется в качестве избранного
(данный сотовый телефон будет иметь
преимущества перед другими сотовыми
телефонами, которые будут
зарегистрированы позже). При отсутствии
другихподключенныхустройств система
рассматривает первое устройство как
приоритетное.
ПРИМЕЧАНИЕ: для хорошей работы
телефона после обновления его
программного обеспечения
рекомендуется удалить этот телефон из
списка устройств, подключенныхк радио,
удалить ранее сделанное подключение
системы также и из списка устройств
Bluetooth®телефона и произвести
новую регистрацию.
Отправка телефонного вызова
Выполнить вызов можно следующими
способами:
повторно набрав ранее набранный
номер;
набрав телефонный номер через
графическую клавиатуру на дисплее;
367

набрав телефонный номер через
голосовые команды;
выбрав телефонный номер из
Избранных;
выбрав телефонный номер из
телефонной книги сотового телефона;
выбрав телефонный номер из
последнихвызовов;
набрав телефонный номер из СМС.
ПРИМЕЧАНИЕ. Описанные выше
операции доступны только в том случае,
если они поддерживаются используемым
сотовым телефоном.
Модуль воспроизведения
SMS-сообщений
Система позволяет прочесть полученные
сообщения с сотового телефона. Чтобы
использовать эту функцию, сотовый
телефон должен поддерживать функцию
обмена СМС при помощиBluetooth®.
В случае, если эта функция не
поддерживается телефоном,
соответствующая графическая кнопка
СМС будет неактивной (серого цвета).
При получении текстового сообщения на
дисплее отображается окно, которое
позволяет сделать выбор среди опций
"Слушай"; "Звони"; или "Пропус.".
Получить доступ к списку полученных
СМС сообщений с сотового телефона
можно, нажав графическую кнопку СМС(список отображает максимум 60
полученныхсообщений).
ПРИМЕЧАНИЕ. На некоторыхсотовых
телефонахдля активации функции
голосового чтения сообщений SMS
необходимо включить функцию
уведомления о SMS на телефоне. Обычно
эта функция находится в сотовом
телефоне внутри меню соединений
Bluetooth®для устройств,
зарегистрированныхкакUconnect™.
После подключения этой функции на
сотовом телефоне, необходимо
отсоединить и подсоединить телефон
через системуUconnect™, чтобы
завершить подключение.
ПРЕДУПРЕЖД ЕНИЕ Некоторые
сотовые телефоны при диалоге с
Uconnect™могут не учитывать
настройку, касающуюся подтверждения
о получении СМС, заданную в
телефоне. При отправке СМС через
Uconnect™водителю могут
начисляться, без всякого
предупреждения, дополнительные
затраты на отправку подтверждения о
получении СМС, отправленного с
телефона. Чтобы решить указанную
выше проблему, обратитесь к вашему
оператору телефонной связи.
Опции СМС–сообщений
В памяти системы имеются шаблоны
стандартныхсообщений СМС, которые
могут отправляться в качестве ответа на
полученное сообщение или в качестве
нового сообщения:
ДаНетХорошоНе могу говорить.Позвони мнеПерезвоню позднееЯ в дорогеСпасибоЯ опаздываюСтою в пробкеНачинайте без меняГде ты?Ты уже там?Подскажите мне дорогуЯ заблудилсяУвидимся позжеЯ прибуду с опозданием на 5 (или 10,
15, 20, 25, 30, 45, 60) (*) минут
Увидимся через 5 (или 10, 15, 20, 25,
30, 45, 60) (*) минут
(*) Используйте только перечисленные
номера, в противном случае система не
передаст сообщение.
ПРИМЕЧАНИЕ: Более подробное
описание способов отправки сообщений
СМС посредством голосовыхкоманд
проведено в специальном разделе.
368
МУЛЬТИМЕД ИА
