Lancia Delta 2009 Knjižica s uputama za uporabu i održavanje (in Croatian)

sl. 26
sl. 27U SLUCAJU NUŽDE

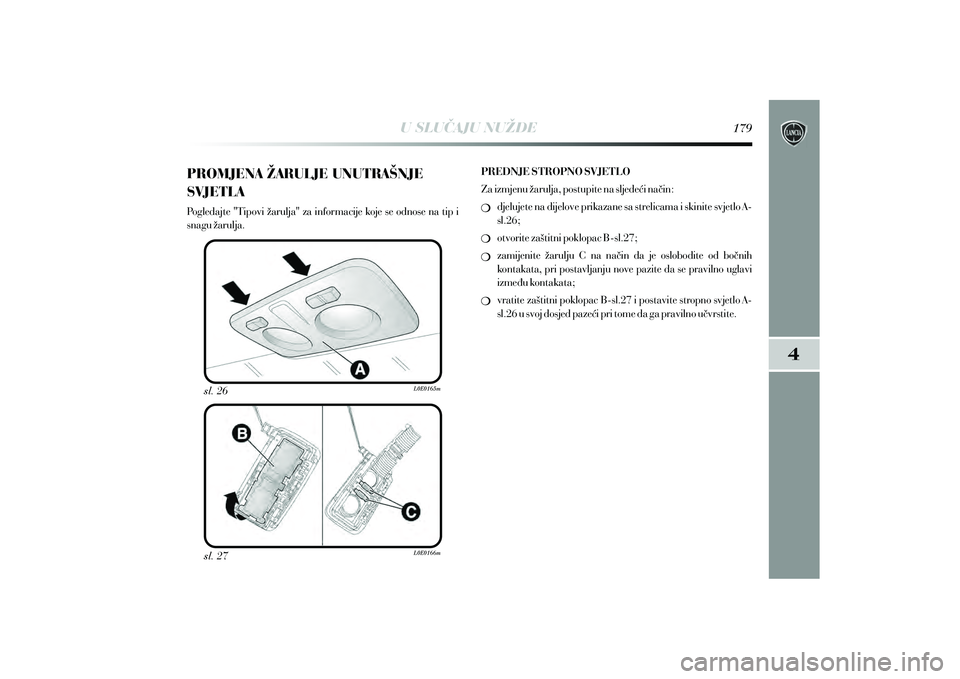

PROMJENA @ARULJE UNUTRA[NJE
SVJETLA
Pogledajte "Tipovi `arulja" za informacije koje se odnose na tip i
snagu `arulja. PREDNJE STROPNO SVJETLO
Za izmjenu `arulja, postupite na sljede}i na~in:
djelujete na dijelove prikazane sa strelicama i skinite svjetlo A-
sl.26;
otvorite za{titni poklopac B-sl.27;
zamijenite `arulju C na na~in da je oslobodite od bo~nih
kontakata, pri postavljanju nove pazite da se pravilno uglavi
izme|u kontakata;
vratite za{titni poklopac B-sl.27 i postavite stropno svjetlo A-
sl.26 u svoj dosjed paze}i pri tome da ga pravilno u~vrstite.

U SLUCAJU NUŽDE
sl. 28 sl. 30sl. 29

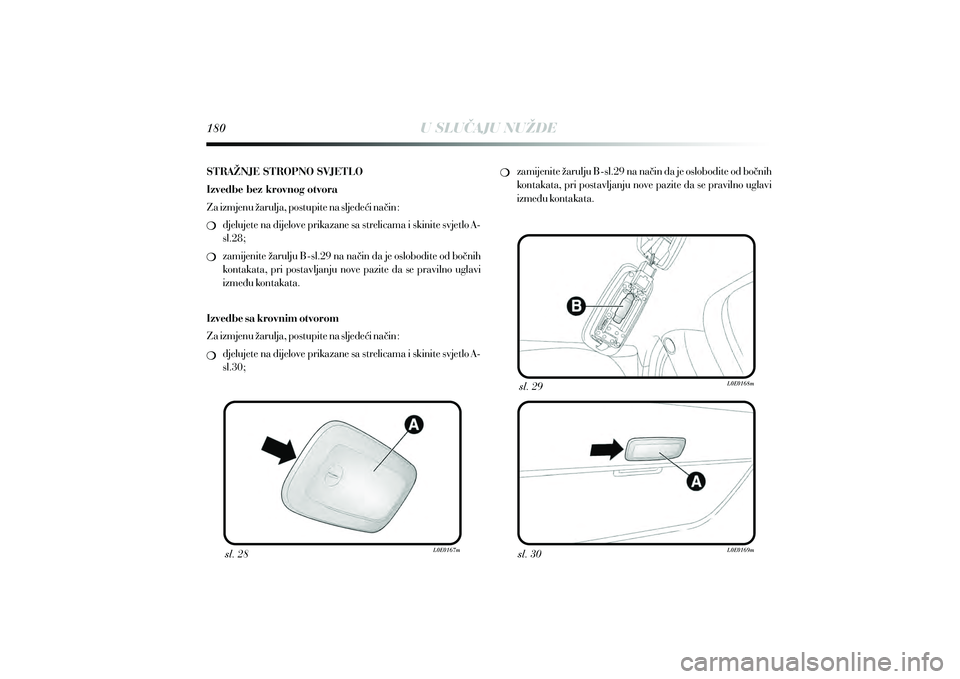

STRA@NJE STROPNO SVJETLO
Izvedbe bez krovnog otvora
Za izmjenu `arulja, postupite na sljede}i na~in:
djelujete na dijelove prikazane sa strelicama i skinite svjetlo A-
sl.28;
zamijenite `arulju B-sl.29 na na~in da je oslobodite od bo~nih
kontakata, pri postavljanju nove pazite da se pravilno uglavi
izme|u kontakata.
Izvedbe sa krovnim otvorom
Za izmjenu `arulja, postupite na sljede}i na~in:
djelujete na dijelove prikazane sa strelicama i skinite svjetlo A-
sl.30; zamijenite `arulju B-sl.29 na na~in da je oslobodite od bo~nih
kontakata, pri postavljanju nove pazite da se pravilno uglavi
izme|u kontakata.

sl. 32
sl. 33
U SLUCAJU NUŽDE
SVJETLO U PRTLJA@NIKU
Za izmjenu `arulje, postupite na sljede}i na~in:
otvorite prtlja`nik;
skinite sklop svjetla A-sl.32 podi`u}i ga u to~kama
prikazanim sa strelicom;
otvorite za{titni poklopac B-sl.33; vratite za{titni poklopac B na le}u svjetla;
vratite sklop svjetla A tako da ga pravilno umetnete na
na~in da prvo umetnete jedan kraj, a zatim drugi dok se ne
zako~i u svojemu le`i{tu.

U SLUCAJU NUŽDE
sl. 34 sl. 35
sl. 36

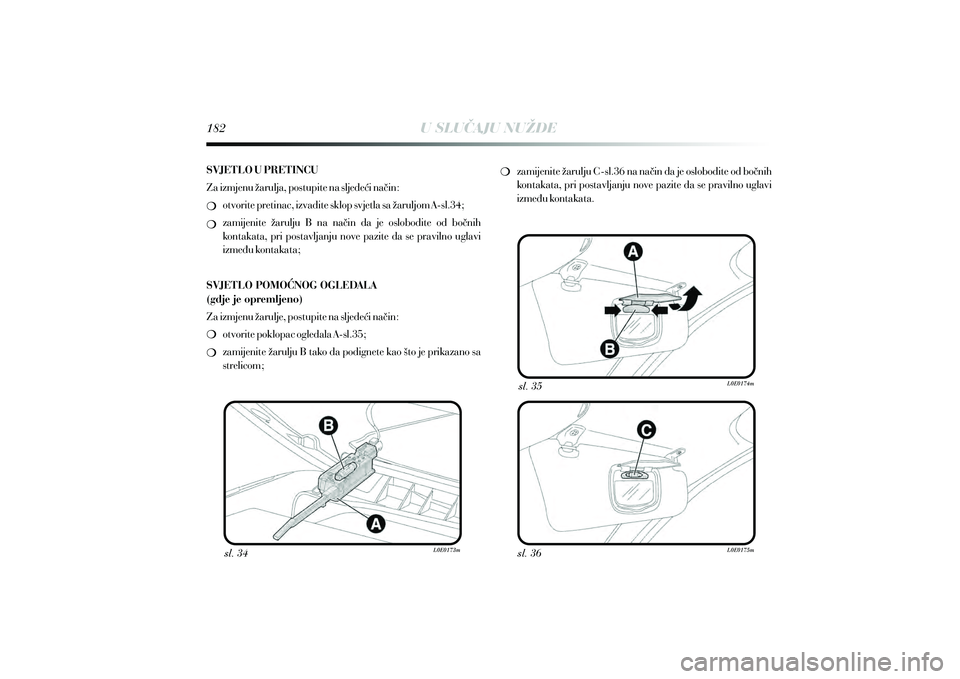

SVJETLO U PRETINCU
Za izmjenu `arulja, postupite na sljede}i na~in:
otvorite pretinac, izvadite sklop svjetla sa `aruljom A-sl.34;
zamijenite `arulju B na na~in da je oslobodite od bo~nih
kontakata, pri postavljanju nove pazite da se pravilno uglavi
izme|u kontakata;
SVJETLO POMO]NOG OGLEDALA
(gdje je opremljeno)
Za izmjenu `arulje, postupite na sljede}i na~in:
otvorite poklopac ogledala A-sl.35;
zamijenite `arulju B tako da podignete kao {to je prikazano sa
strelicom; zamijenite `arulju C-sl.36 na na~in da je oslobodite od bo~nih
kontakata, pri postavljanju nove pazite da se pravilno uglavi
izme|u kontakata.

sl. 37U SLUCAJU NUŽDE

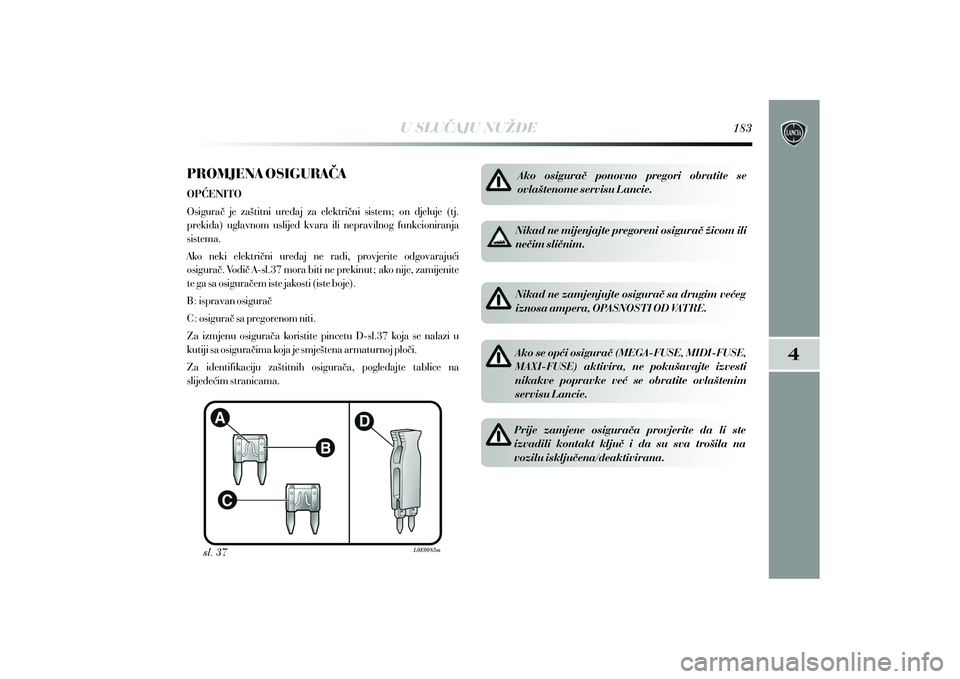

PROMJENA OSIGURA^A
OP]ENITO
Osigura~ je za{titni ure|aj za elektri~ni sistem; on djeluje (tj.
prekida) uglavnom uslijed kvara ili nepravilnog funkcioniranja
sistema.
Ako neki elektri~ni ure|aj ne radi, provjerite odgovaraju}i
osigura~. Vodi~ A-sl.37 mora biti ne prekinut; ako nije, zamijenite
te ga sa osigura~em iste jakosti (iste boje).
B: ispravan osigura~
C: osigura~ sa pregorenom niti.
Za izmjenu osigura~a koristite pincetu D-sl.37 koja se nalazi u
kutiji sa osigura~ima koja je smje{tena armaturnoj plo~i.
Za identifikaciju za{titnih osigura~a, pogledajte tablice na
slijede}im stranicama. Ako osigura~ ponovno pregori obratite se
ovla{tenome servisu Lancie. Nikad ne mijenjajte pregoreni osigura~ `icom ili
ne~im sli~nim. Nikad ne zamjenjujte osigura~ sa drugim ve}eg
iznosa ampera, OPASNOSTI OD VATRE.
Ako se op}i osigura~ (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) aktivira, ne poku{avajte izvesti
nikakve popravke ve} se obratite ovla{tenim
servisu Lancie.
Prije zamjene osigura~a provjerite da li ste
izvadili kontakt klju~ i da su sva tro{ila na
vozilu isklju~ena/deaktivirana.

U SLUCAJU NUŽDE
sl. 38

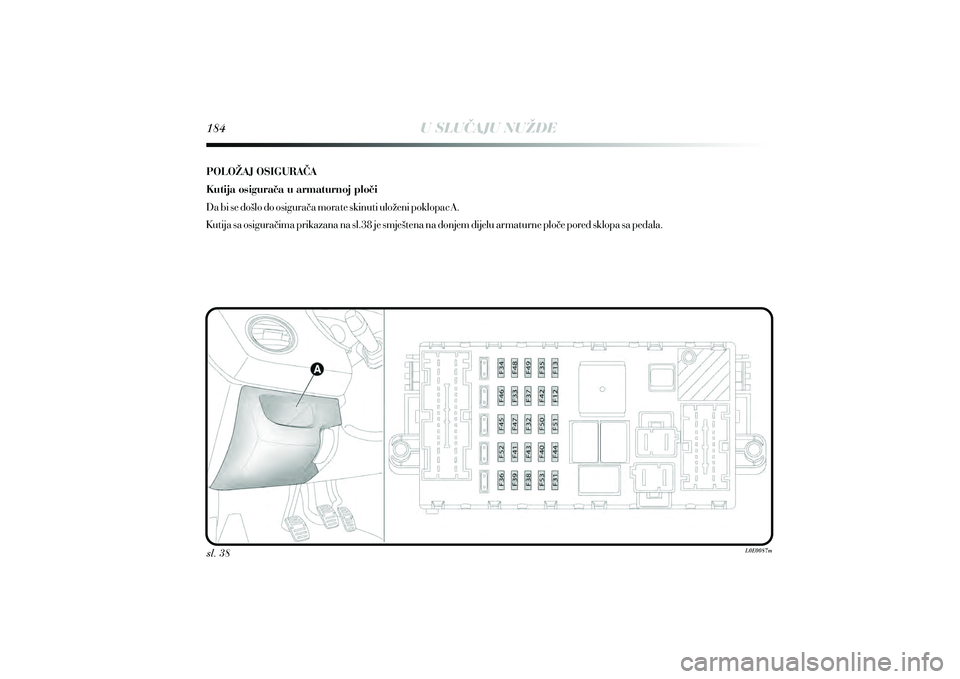

POLO@AJ OSIGURA^A
Kutija osigura~a u armaturnoj plo~i
Da bi se do{lo do osigura~a morate skinuti ulo`eni poklopac A.
Kutija sa osigura~ima prikazana na sl.38 je smje{tena na donjem dijelu armaturne plo~e pored sklopa sa pedala.

sl. 39
sl. 40
U SLUCAJU NUŽDE U koliko je potrebno oprati prostor motora,
pazite da mlaz vode ne usmjerite direktno na
centralu motora.

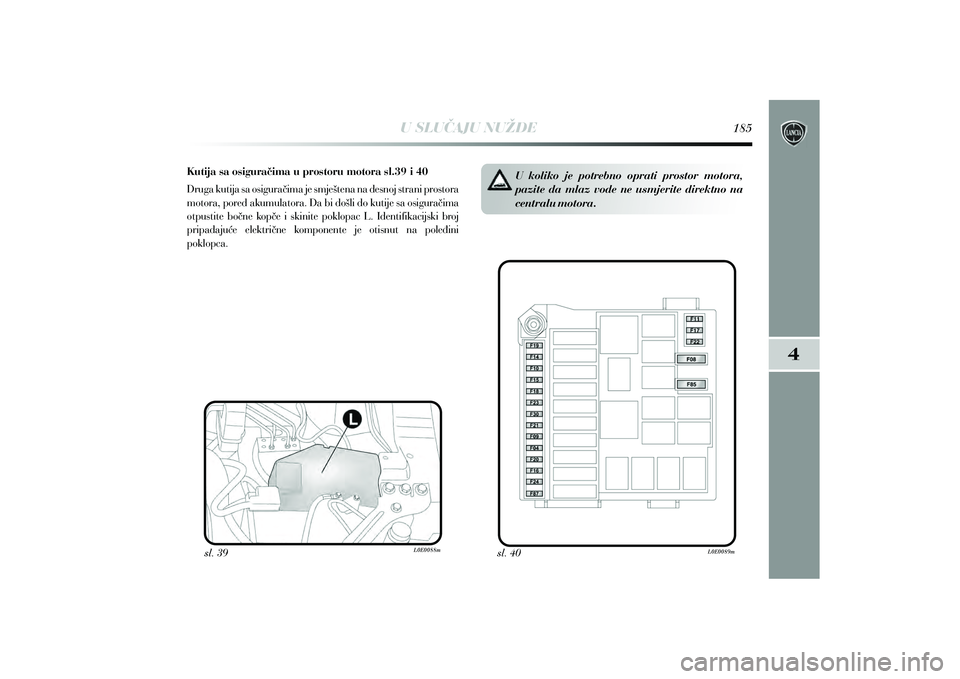

Kutija sa osigura~ima u prostoru motora sl.39 i 40
Druga kutija sa osigura~ima je smje{tena na desnoj strani prostora
motora, pored akumulatora. Da bi do{li do kutije sa osigura~ima
otpustite bo~ne kop~e i skinite poklopac L. Identifikacijski broj
pripadaju}e elektri~ne komponente je otisnut na pole|ini
poklopca.

U SLUCAJU NUŽDE
sl. 41 sl. 42

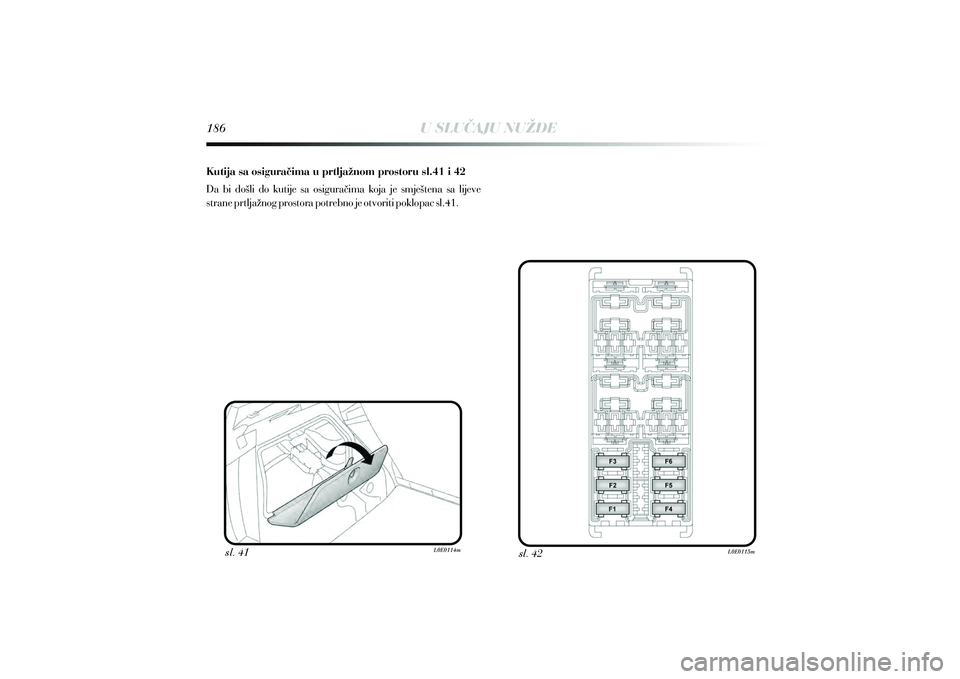

Kutija sa osigura~ima u prtlja`nom prostoru sl.41 i 42
Da bi do{li do kutije sa osigura~ima koja je smje{tena sa lijeve
strane prtlja`nog prostora potrebno je otvoriti poklopac sl.41.

U SLUCAJU NUŽDE
ZBIRNA TABLICA OSIGURA^A - Centrala armaturne plo~e
TRO[ILO OSIGURA^ AMPERI DIJAGRAM
Desno kratko svjetlo
Desno kratko svjetlo (Xenon `arulje)
Lijevo kratko svjetlo, korektor nagiba
Desno kratko svjetlo (Xenon `arulje)
Relej ventilatora klima ure|aja, body computer
Rezervni
Stra`nji lijevi elektri~ni podiza~
Stra`nji desni elektri~ni podiza~ Svjetla za vo`nju unazad, relej centrale u prostoru motora, komanda
svjetla ko~nica (normalno zatvoren kontakt), senzor prisutnosti vode
u diesel gorivu, debimetar
Centrala centralnog zaklju~avanja, leptir goriva, dead lock,
otvaranje prtlja`nika
Tre}e ko~iono svjetlo, instrument plo~a, centrala Adaptivnih svjetala
centrala lijevoga xenon svjetla
Rezervni
Radio, radio navigator, centrala Blue&Me, sirena alarma, alarmni
sustav na stopnom svjetlu, sklop klime, centrala T.P.M.S. dijagnosti~ki
konektor, stra`nje stropno svjetlo
Grija~ stra`njeg stakla
Grija~ elektri~nih retrovizora, grija~i mlaznica za pranje vjetrobrana

U SLUCAJU NUŽDE

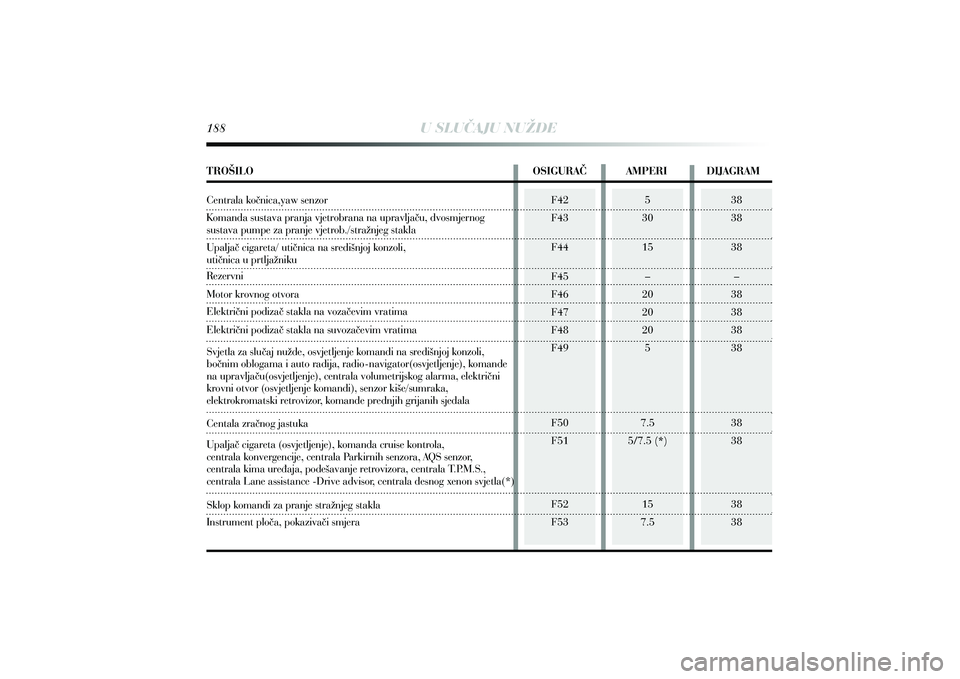

TRO[ILO OSIGURA^ AMPERI DIJAGRAM
Centrala ko~nica,yaw senzor
Komanda sustava pranja vjetrobrana na upravlja~u, dvosmjernog
sustava pumpe za pranje vjetrob./stra`njeg stakla
Upalja~ cigareta/ uti~nica na sredi{njoj konzoli,
uti~nica u prtlja`niku
Rezervni
Motor krovnog otvora
Elektri~ni podiza~ stakla na voza~evim vratima
Elektri~ni podiza~ stakla na suvoza~evim vratima
Svjetla za slu~aj nu`de, osvjetljenje komandi na sredi{njoj konzoli,
bo~nim oblogama i auto radija, radio-navigator(osvjetljenje), komande
na upravlja~u(osvjetljenje), centrala volumetrijskog alarma, elektri~ni
krovni otvor (osvjetljenje komandi), senzor ki{e/sumraka,
elektrokromatski retrovizor, komande prednjih grijanih sjedala
Centala zra~nog jastuka
Upalja~ cigareta (osvjetljenje), komanda cruise kontrola,
centrala konvergencije, centrala Parkirnih senzora, AQS senzor,
centrala kima ure|aja, pode{avanje retrovizora, centrala T.P.M.S.,
centrala Lane assistance -Drive advisor, centrala desnog xenon svjetla (*)
Sklop komandi za pranje stra`njeg stakla
Instrument plo~a, pokaziva~i smjera
