Lancia Delta 2010 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

200ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

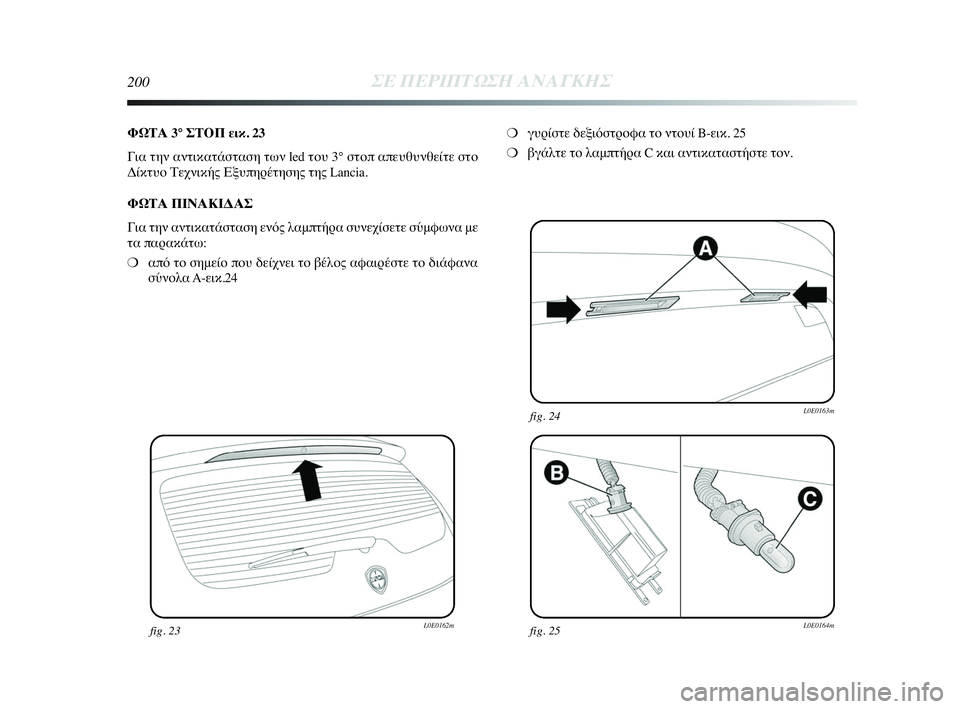

ΦΩΤΑ 3° ΣΤΟΠ εικ. 23
Για την αντικατάσταση των led του 3° στοπ απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμφωνα με
τα παρακάτω:
❍από το σημείο που δείχνει το βέλος αφαιρέστε το διάφανα
σύνολα A-εικ.24
fig. 23L0E0162mfig. 25L0E0164m
fig. 24L0E0163m
❍γυρίστε δεξιόστροφα το ντουί B-εικ. 25
❍βγάλτε το λαμπτήρα C και αντικαταστήστε τον.
175-214 Delta GR 3ed Allin. 4ed 21-04-2010 9:34 Pagina 200

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ201
4
fig. 27L0E0166m
fig. 26L0E0165m

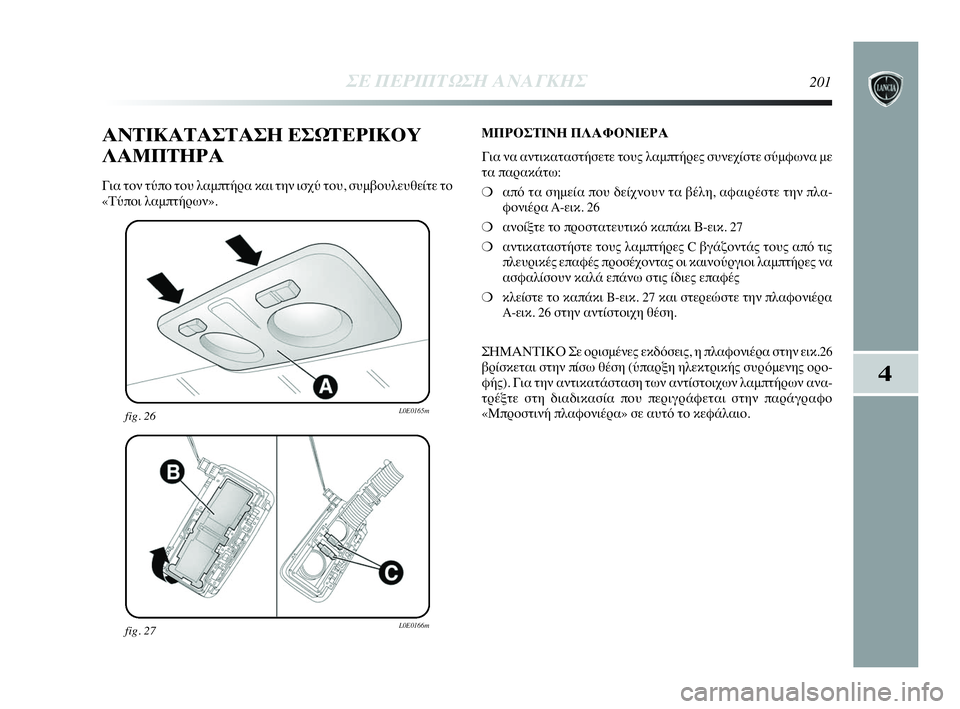

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
Για τον τύπο του λαμπτήρα και την ισχύ του, συμβουλευθείτε το
«Τύποι λαμπτήρων».ΜΠΡΟΣΤΙΝΗ ΠΛΑΦΟΝΙΕΡΑ
Για να αντικαταστήσετε τους λαμπτήρες συνεχίστε σύμφωνα με
τα παρακάτω:
❍από τα σημεία που δείχνουν τα βέλη, αφαιρέστε την πλα-
φονιέρα A-εικ. 26
❍ανοίξτε το προστατευτικό καπάκι Β-εικ. 27
❍αντικαταστήστε τους λαμπτήρες C βγάζοντάς τους από τις
πλευρικές επαφές προσέχοντας οι καινούργιοι λαμπτήρες να
ασφαλίσουν καλά επάνω στις ίδιες επαφές
❍κλείστε το καπάκι B-εικ. 27 και στερεώστε την πλαφονιέρα
A-εικ. 26 στην αντίστοιχη θέση.
ΣΗΜΑΝΤΙΚΟ Σε ορισμένες εκδόσεις, η πλαφονιέρα στην εικ.26
βρίσκεται στην πίσω θέση (ύπαρξη ηλεκτρικής συρόμενης ορο-
φής). Για την αντικατάσταση των αντίστοιχων λαμπτήρων ανα-
τρέξτε στη διαδικασία που περιγράφεται στην παράγραφο
«Μπροστινή πλαφονιέρα» σε αυτό το κεφάλαιο.
175-214 Delta GR 3ed Allin. 4ed 21-04-2010 9:34 Pagina 201

202ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m

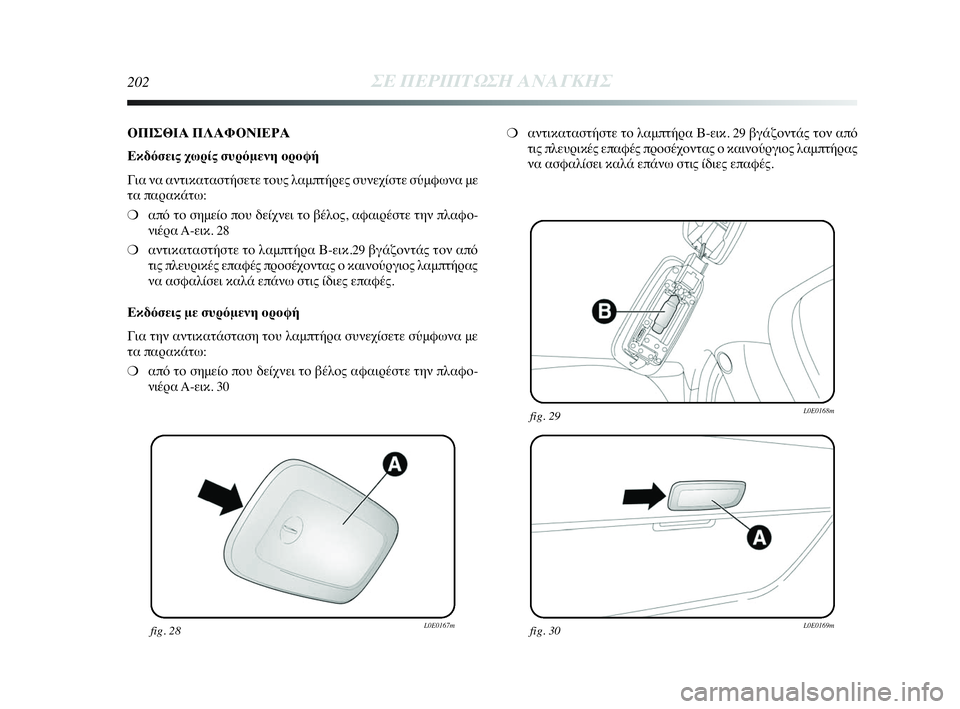

ΟΠΙΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑ
Εκδόσεις χωρίς συρόμενη οροφή
Για να αντικαταστήσετε τους λαμπτήρες συνεχίστε σύμφωνα με
τα παρακάτω:
❍από το σημείο που δείχνει το βέλος, αφαιρέστε την πλαφο-
νιέρα A-εικ. 28
❍αντικαταστήστε το λαμπτήρα Β-εικ.29 βγάζοντάς τον από
τις πλευρικές επαφές προσέχοντας ο καινούργιος λαμπτήρας
να ασφαλίσει καλά επάνω στις ίδιες επαφές.
Εκδόσεις με συρόμενη οροφή
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με
τα παρακάτω:
❍από το σημείο που δείχνει το βέλος αφαιρέστε την πλαφο-
νιέρα A-εικ. 30 ❍αντικαταστήστε το λαμπτήρα Β-εικ. 29 βγάζοντάς τον από
τις πλευρικές επαφές προσέχοντας ο καινούργιος λαμπτήρας
να ασφαλίσει καλά επάνω στις ίδιες επαφές.
175-214 Delta GR 3ed Allin. 4ed 21-04-2010 9:34 Pagina 202

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ203
4
fig. 32L0E0171mfig. 33L0E0172m

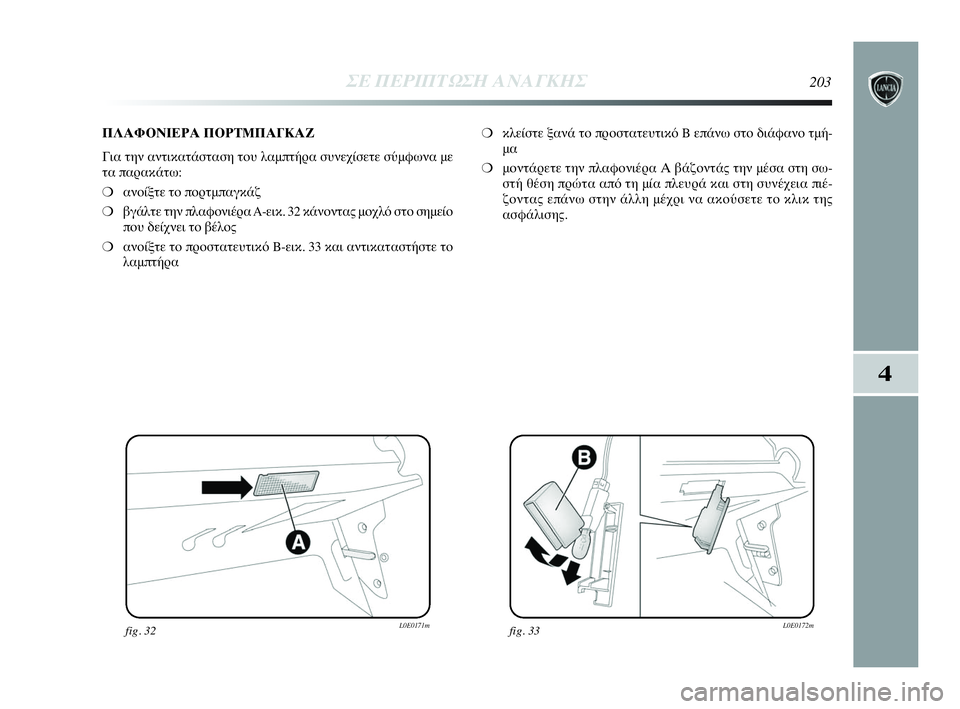

ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με
τα παρακάτω:
❍ανοίξτε το πορτμπαγκάζ
❍βγάλτε την πλαφονιέρα A-εικ. 32 κάνοντας μοχλό στο σημείο
που δείχνει το βέλος
❍ανοίξτε το προστατευτικό B-εικ. 33 και αντικαταστήστε το
λαμπτήρα ❍κλείστε ξανά το προστατευτικό B επάνω στο διάφανο τμή-
μα
❍μοντάρετε την πλαφονιέρα Α βάζοντάς την μέσα στη σω-
στή θέση πρώτα από τη μία πλευρά και στη συνέχεια πιέ-
ζοντας επάνω στην άλλη μέχρι να ακούσετε το κλικ της
ασφάλισης.
175-214 Delta GR 3ed Allin. 4ed 21-04-2010 9:34 Pagina 203

204ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m

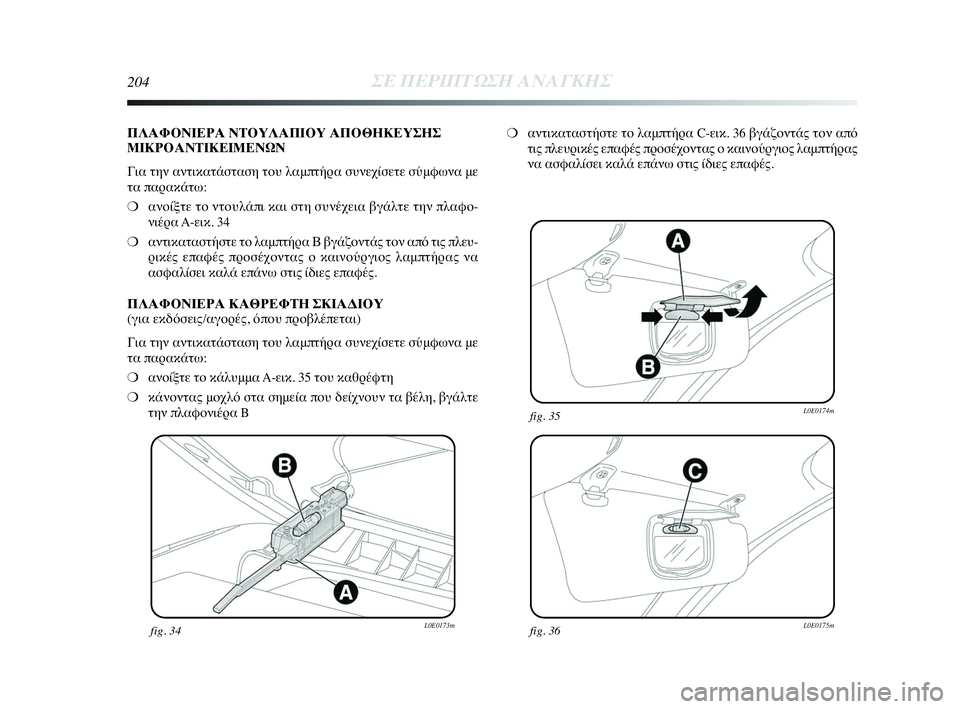

ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ ΑΠΟΘΗΚΕΥΣΗΣ
ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με
τα παρακάτω:
❍ανοίξτε το ντουλάπι και στη συνέχεια βγάλτε την πλαφο-
νιέρα A-εικ. 34
❍αντικαταστήστε το λαμπτήρα Β βγάζοντάς τον από τις πλευ-
ρικές επαφές προσέχοντας ο καινούργιος λαμπτήρας να
ασφαλίσει καλά επάνω στις ίδιες επαφές.
ΠΛΑΦΟΝΙΕΡΑ ΚΑΘΡΕΦΤΗ ΣΚΙΑΔΙΟΥ
(για εκδόσεις/αγορές, όπου προβλέπεται)
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με
τα παρακάτω:
❍ανοίξτε το κάλυμμα A-εικ. 35 του καθρέφτη
❍κάνοντας μοχλό στα σημεία που δείχνουν τα βέλη, βγάλτε
την πλαφονιέρα B ❍αντικαταστήστε το λαμπτήρα C-εικ. 36 βγάζοντάς τον από
τις πλευρικές επαφές προσέχοντας ο καινούργιος λαμπτήρας
να ασφαλίσει καλά επάνω στις ίδιες επαφές.
175-214 Delta GR 3ed Allin. 4ed 21-04-2010 9:34 Pagina 204

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ205
4
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
Οι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα επεμβαίνο-
ντας σε περίπτωση βλάβης ή λανθασμένης παρέμβασης επάνω
στο σύστημα. Επομένως, όταν μία διάταξη δεν λειτουργεί, πρέ-
πει να ελέγξετε την απόδοση της αντίστοιχης ασφάλειας προ-
στασίας: το αγώγιμο στοιχείο Α-εικ. 37 δεν πρέπει να έχει κο-
πεί. Αν έχει κοπεί, αντικαταστήστε την καμένη ασφάλεια με μία
άλλη με τα ίδια Αμπέρ (ίδιο χρώμα).
B ασφάλεια ακέραιη.
C ασφάλεια με καμένο αγώγιμο στοιχείο.
Για να αντικαταστήσετε μία ασφάλεια χρησιμοποιήστε την τσι-
μπίδα D-εικ.37 που είναι τοποθετημένη στην ασφαλειοθήκη του
ταμπλό.
Για να εντοπίσετε την ασφάλεια προστασίας, συμβουλευτείτε
τους πίνακες που αναφέρονται στις επόμενες σελίδες.
fig. 37L0E0085m
Αν η ασφάλεια καεί και πάλι, επικοινωνήστε με το
Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.
Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια με
μεταλλικά σύρματα ή άλλο υλικό.
Ποτέ μην αντικαθιστάτε μία ασφάλεια με μία άλλη
η οποία έχει περισσότερα Αμπέρ ΚΙΝΔΥΝΟΣ
ΠΡΟΚΛΗΣΗΣ ΠΥΡΚΑΓΙΑΣ.
Αν καεί μία γενική ασφάλεια προστασίας (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE) απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.
Πριν αντικαταστήσετε μία ασφάλεια, ελέγξτε ότι έχει
αφαιρεθεί το κλειδί από το διακόπτη ανάφλεξης και
ότι όλες οι άλλες ηλεκτρικές συσκευές έχουν σβή-
σει/απενεργοποιηθεί.
175-214 Delta GR 3ed Allin. 4ed 21-04-2010 9:34 Pagina 205

206ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
fig. 38L0E0087m

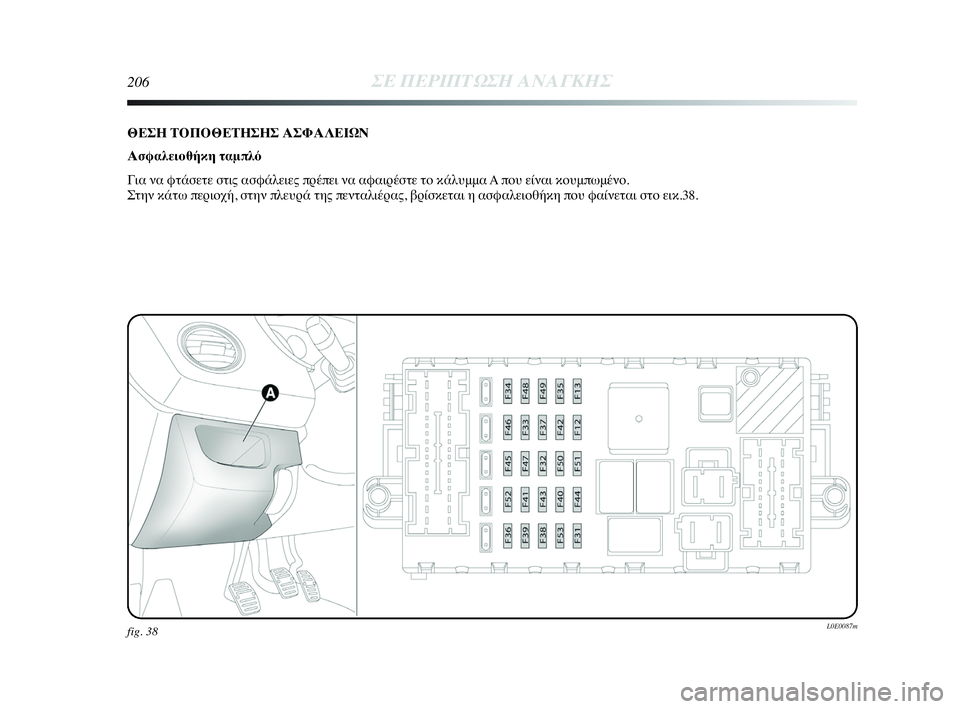

ΘΕΣΗ ΤΟΠΟΘΕΤΗΣΗΣ ΑΣΦΑΛΕΙΩΝ
Ασφαλειοθήκη ταμπλό
Για να φτάσετε στις ασφάλειες πρέπει να αφαιρέστε το κάλυμμα A που είναι κουμπωμένο.
Στην κάτω περιοχή, στην πλευρά της πενταλιέρας, βρίσκεται η ασφαλειοθήκη που φαίνεται στο εικ.38.
175-214 Delta GR 3ed Allin. 4ed 21-04-2010 9:34 Pagina 206

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ207
4

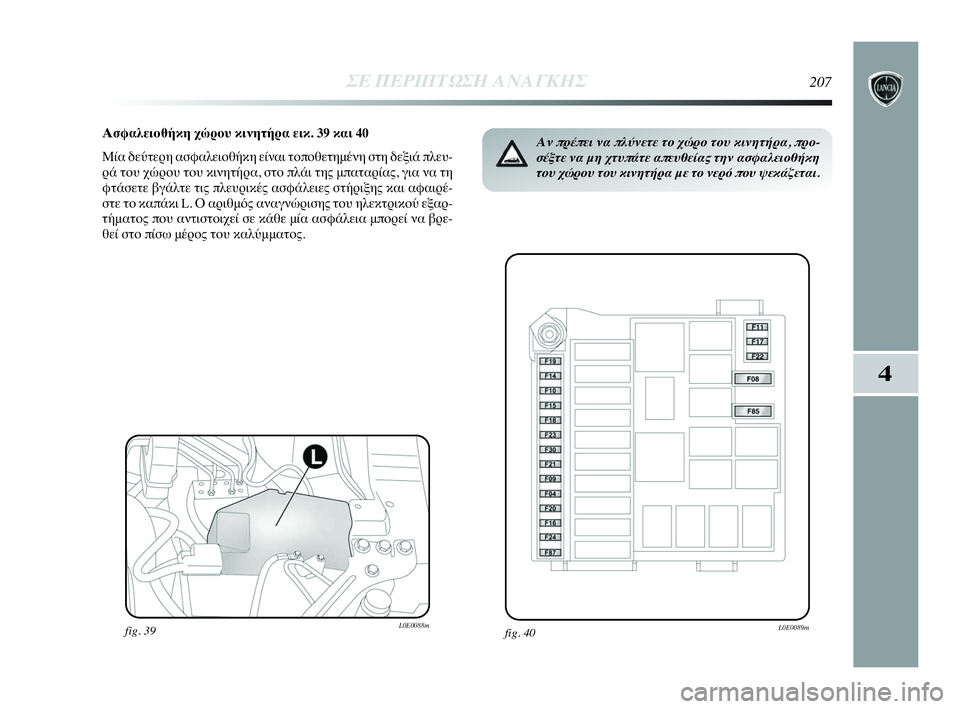

Ασφαλειοθήκη χώρου κινητήρα εικ. 39 και 40
Μία δεύτερη ασφαλειοθήκη είναι τοποθετημένη στη δεξιά πλευ-
ρά του χώρου του κινητήρα, στο πλάι της μπαταρίας, για να τη
φτάσετε βγάλτε τις πλευρικές ασφάλειες στήριξης και αφαιρέ-
στε το καπάκι L. Ο αριθμός αναγνώρισης του ηλεκτρικού εξαρ-
τήματος που αντιστοιχεί σε κάθε μία ασφάλεια μπορεί να βρε-
θεί στο πίσω μέρος του καλύμματος.
fig. 40L0E0089mfig. 39L0E0088m
Αν πρέπει να πλύνετε το χώρο του κινητήρα, προ-
σέξτε να μη χτυπάτε απευθείας την ασφαλειοθήκη
του χώρου του κινητήρα με το νερό που ψεκάζεται.
175-214 Delta GR 3ed Allin. 4ed 21-04-2010 9:34 Pagina 207

208ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
Ασφαλειοθήκη χώρου πορτμπαγκάζ εικ. 41 και 42
Για να φτάσετε στην ασφαλειοθήκη που βρίσκεται στην αρι-
στερή πλευρά του χώρου του πορτμπαγκάζ, πρέπει να ανοίξε-
τε το καπάκι ελέγχου εικ.41.
fig. 42L0E0115mfig. 41L0E0114m
175-214 Delta GR 3ed Allin. 4ed 21-04-2010 9:34 Pagina 208

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ209
4
ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΑΣΦΑΛΕΙΩΝ – Ασφαλειοθήκη ταμπλό
F12
F12
F13
F13
F31
F32
F33
F34
F35
F36
F37
F38
F39
F40
F417,5
15
7,5
15
5
–
20
20
5
20
7,5
10
10
30
7,538
38
38
38
38
–
38
38
38
38
38
38
38
38
38
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΣΧΗΜΑ
Φως μεσαίας σκάλας δεξιά
Φως μεσαίας σκάλας δεξιά (με εκτόνωση αερίου Xenon)
Φως μεσαίας σκάλας αριστερά, ρυθμιστής προβολέων
Φως μεσαίας σκάλας αριστερά (με εκτόνωση αερίου Xenon)
Πηνίο ρελέ ανεμιστήρα κλιματισμού, body computer
Διαθέσιμο
Γρύλος πίσω αριστερού τζαμιού
Γρύλος πίσω δεξιού τζαμιού
Φώτα όπισθεν, πηνίο ρελέ ασφαλειοθήκης χώρου κινητήρα,
εντολή πεντάλ στοπ (επαφή φυσιολογικά κλειστή),
αισθητήρας ύπαρξης νερού στο πετρέλαιο, μετρητής μάζας αέρα
Μονάδα ελέγχου διαχείρισης συστήματος ανοίγματος/κλεισίματος
θυρών, καπάκι καυσίμου, dead lock, ελευθέρωση πόρτας πορτμπαγκάζ
Φως τρίτου στοπ, πίνακας οργάνων, κόμβος φώτων προσαρμογής,
μονάδα ελέγχου αριστερού προβολέα με εκτόνωση αερίου
Φως μπροστινής και πίσω πλαφονιέρας (για εκδόσεις/αγορές όπου
προβλέπεται, με ηλεκτρική συρόμενη οροφή). φως σκιαδίου οδηγού και
συνοδηγού, φως πορτμπαγκάζ και φως ντουλαπιού μικροαντικειμένων
Ηχοσύστημα, ραδιοπλοήγηση, Κόμβος Blue&Me, σειρήνα συναγερμού,
σύστημα συναγερμού επάνω στην πλαφονιέρα, σύστημα κλιματισμού,
μονάδα ελέγχου πίεσης ελαστικών, φις σύνδεσης πρίζας διάγνωσης,
πίσω πλαφονιέρες
Πίσω θερμαινόμενο τζάμι
Αντιστάσεις ξεπαγώματος εξωτερικών καθρεφτών, αντιστάσεις
ξεπαγώματος επάνω στο παρμπρίζ
