Lancia Delta 2010 Betriebsanleitung (in German)
Manufacturer: LANCIA, Model Year: 2010, Model line: Delta, Model: Lancia Delta 2010Pages: 276, PDF-Größe: 5.39 MB
Page 21 of 276
20DAS FAHRZEUG KENNEN
Positionslichter/Abblendlichter (grün)
Die Kontrollleuchte schaltet sich beim Ein-
schalten der Positionslichter oder Abblendlich-
ter ein.
Follow me home
Die Kontrollleuchte schaltet sich ein, wenn diese Vorrich-
tung verwendet wird (siehe unter “Follow me home” im
Kapitel “1”).
Auf dem Display erscheint die entsprechende Meldung.
3
Fernlichter (blau)
Die Kontrollleuchte schaltet sich beim Ein-
schalten des Fernlichts ein.
1
Regler für konstante Geschwindigkeit
(Cruise Control) (grün)
(für Versionen/Märkte, wo worgesehen)
Beim Drehen des Zündschlüssels auf MAR leuch-
tet die Kontrollleuchte auf, muss aber nach einigen Se-
kunden wieder ausgehen. Die Kontrollleuchte schaltet sich
ein, wenn der Einstellring des Cruise Control auf ON ge-
stellt wird.
Auf dem Display erscheint die entsprechende Meldung.
Ü
DISPLAY
Das Fahrzeug kann mit einem Multifunktionsdis-
play/konfigurierbaren Multifunktionsdisplay ausgestattet
sein, das dem Benutzer je nach der vorhergehenden Ein-
stellung nützliche Informationen bei der Fahrt des Fahr-
zeugs bieten kann.
BILDSCHIRM “STANDARD”DES
MULTIFUNKTIONSDISPLAYS Abb. 4
Die Standardbildschirmseite kann folgende Angaben an-
zeigen:
A. Datum
B. Eventuelles Einschalten der elektrischen Servolenkung
Dualdrive
C. Anzeige Fahrstil Sport (für Versionen/Märkte, wo wor-
gesehen)
D. Uhrzeit
E. Hodometer (Anzeige der zurückgelegten Kilometer/
Meilen)
F. Signalisierung von Glättegefahr
G. Außentemperatur
H. Fälligkeit der programmierten Wartung
I. Leuchtweitenstand der Scheinwerfer (nur bei einge-
schaltetem Abblendlicht).
001-142 Delta 3ed D 30-11-2009 16:38 Pagina 20
Page 22 of 276
DAS FAHRZEUG KENNEN21
1
Bei einigen Versionen wird beim Drehen des Schlüssels auf
MAR und Wahl des Menüpunktes “Info Motor” auf dem
Display der Turbinendruck Abb. 5 angezeigt.
Abb. 4L0E1000d
Abb. 5L0E0004mAbb. 6L0E1001d
STANDARDANZEIGE DES KONFIGURIERBAREN
MULTIFUNKTIONSDISPLAYS Abb. 6
Die Standardbildschirmseite kann folgende Angaben an-
zeigen:
A. Uhrzeit
B. Datum
C. Anzeige Fahrstil Sport (für Versionen/Märkte, wo wor-
gesehen)
D. Hodometer (Anzeige der zurückgelegten Kilome-
ter/Meilen)
E. Meldung des Fahrzeugzustands (z.B. Türen offen, oder
Glatteisgefahr usw. ...)
F. Leuchtweitenstand der Scheinwerfer (nur bei einge-
schaltetem Abblendlicht).
G. Außentemperatur
001-142 Delta 3ed D 30-11-2009 16:38 Pagina 21
Page 23 of 276

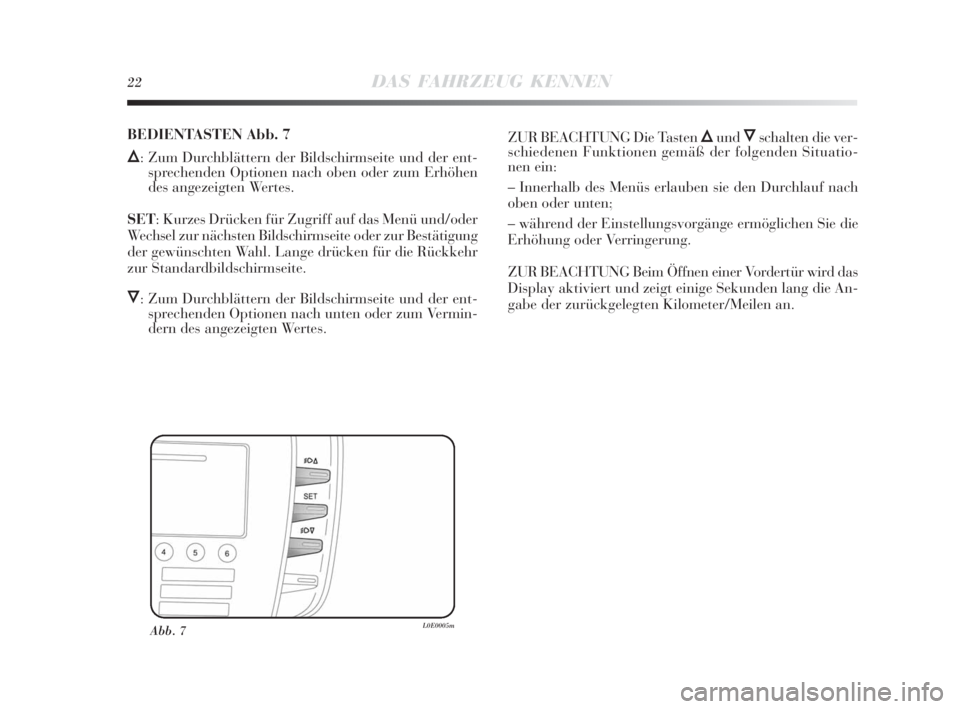

22DAS FAHRZEUG KENNEN
Abb. 7L0E0005m
BEDIENTASTEN Abb. 7
Õ: Zum Durchblättern der Bildschirmseite und der ent-
sprechenden Optionen nach oben oder zum Erhöhen
des angezeigten Wertes.
SET: Kurzes Drücken für Zugriff auf das Menü und/oder
Wechsel zur nächsten Bildschirmseite oder zur Bestätigung
der gewünschten Wahl. Lange drücken für die Rückkehr
zur Standardbildschirmseite.
Ô: Zum Durchblättern der Bildschirmseite und der ent-
sprechenden Optionen nach unten oder zum Vermin-
dern des angezeigten Wertes.ZUR BEACHTUNG Die Tasten
ÕundÔschalten die ver-
schiedenen Funktionen gemäß der folgenden Situatio-
nen ein:
– Innerhalb des Menüs erlauben sie den Durchlauf nach
oben oder unten;
– während der Einstellungsvorgänge ermöglichen Sie die
Erhöhung oder Verringerung.
ZUR BEACHTUNG Beim Öffnen einer Vordertür wird das
Display aktiviert und zeigt einige Sekunden lang die An-
gabe der zurückgelegten Kilometer/Meilen an.
001-142 Delta 3ed D 30-11-2009 16:38 Pagina 22
Page 24 of 276
DAS FAHRZEUG KENNEN23
1
SETUP-MENÜ
Das Menü besteht aus einer Reihe von Funktionen, die
in einer “Schleife” angeordnet sind und die durch die Ta-
sten
ÕundÔausgeführt werden können. Damit wird der
Zugang zu den verschiedenen Auswahlen und Einstel-
lungen (Setup) möglich, die anschließend angegeben sind.
Für einige Punkte ist ein Untermenü vorgesehen. Das Set-
up-Menü kann durch einen kurzen Druck der Taste SET
eingeschaltet werden.
Das Menü besteht aus folgenden Punkten:
– MENÜ
– BELEUCHTUNG
– BEEP GESCHWINDIGKEIT
– SCHEINWERFERSENSOR (für Versionen/Märkte, wo
worgesehen)
– CORNERING-LICHTER (für Versionen/Märkte, wo
worgesehen)
– AKTIVIERUNG/DATEN TRIP B
– UHRZEIT EINSTELLEN
– DATUM EINSTELLEN– ERSTE SEITE (für Versionen/Märkte, wo worgesehen)
– SIEHE RADIO
– AUTOCLOSE
– MASSEINHEITEN
– SPRACHE
– LAUTSTÄRKE MELDUNGEN
– LAUTSTÄRKE TASTEN
– BEEP/SUMMER SICHERHEITSGURTE
– SERVICE
– AIRBAG/BAG BEIFAHRER
– POSITIONSLICHT
– AUSTRITT AUS DEM MENÜ
001-142 Delta 3ed D 30-11-2009 16:38 Pagina 23
Page 25 of 276
24DAS FAHRZEUG KENNEN
Auswahl einer Option des Hauptmenüs
ohne Untermenü:
– Durch kurzen Druck der Taste SET kann die Einstel-
lung des Hauptmenüs ausgewählt werden, die geändert
werden soll;
– Durch Betätigung der Tasten
ÕoderÔ(mit Einzel-
druck) kann die neue Einstellung ausgewählt werden;
– Durch kurzen Druck der Taste SET kann die Einstel-
lung gespeichert werden, und gleichzeitig können Sie zur
vorher gewählten Position des Einstellungsmenüs zurück-
kehren.
Auswahl einer Position des Hauptmenüs mit
Untermenü:
– Durch kurzen Druck der Taste SET wird die erste Po-
sition des Untermenüs angezeigt;
– Durch Betätigung der Tasten
ÕoderÔ(mit Einzel-
druck) können Sie alle Positionen des Untermenüs durch-
laufen;
– Durch kurzen Druck der Taste SET können Sie die an-
gezeigte Position des Untermenüs auswählen, dann ge-
langen Sie zum entsprechenden Einstellungsmenü;
– Durch Betätigung der Tasten
ÕoderÔ(mit Einzel-
druck) können Sie die neue Einstellung dieser Position des
Untermenüs auswählen;
– Durch kurzen Druck der Taste SET kann die Einstellung
gespeichert werden, und gleichzeitig können Sie zum selben
Punkt des vorher gewählten Untermenüs zurückkehren.
MENÜPUNKTE
Beleuchtung (Einstellung der Beleuchtung
im Fahrzeuginneren)
Diese Funktion gestattet bei eingeschaltetem Standlicht
das Einstellen (in 8 Stufen) der Helligkeit der Instru-
mententafel, der Autoradio- Bedienung und der Bedie-
nung der automatischen Klima-Anlage (für Versionen/
Märkte, wo worgesehen).
Zur Einstellung der Helligkeit gehen Sie wie folgt vor:
– die Taste SET kurz drücken, auf dem Display erscheint
blinkend die vorher eingestellte Empfindlichkeitsstufe;
– die Taste
ÕoderÔdrücken, um die Helligkeits-Ein-
stellung vorzunehmen;
– die Taste SET kurz drücken, um zur Menübildschirm-
seite zurückzukehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukehren ohne zu spei-
chern.
Summer Geschwindigkeit
(Geschwindigkeitsgrenze)
Diese Funktion erlaubt die Einstellung einer Höchstge-
schwindigkeit für das Fahrzeug (km/h oder mph). Bei
Überschreitung wird der Benutzer gewarnt (siehe Kapi-
tel “1” Abschnitt “Kontrollleuchten auf der Instrumen-
tentafel”). Für die Einstellung der gewünschten Ge-
schwindigkeitsgrenze fahren Sie folgendermaßen fort:
- Die Taste SET kurz drücken und das Display zeigt die
entsprechende Mitteilung;
001-142 Delta 3ed D 30-11-2009 16:38 Pagina 24
Page 26 of 276
DAS FAHRZEUG KENNEN25
1
– die Taste ÕoderÔdrücken, um die Geschwindigkeits-
grenze ein- (ON) oder auszuschalten (OFF);
– Wenn die Funktion durch Druck der Tasten
ÕoderÔ
aktiviert wurde (On), die gewünschte Geschwindigkeits-
grenze auswählen und zur Bestätigung der Wahl SET
drücken.
ZUR BEACHTUNG Es kann eine Geschwindigkeitsgren-
ze zwischen 30 und 200 km/h oder 20 und 125 mph ein-
gestellt werden, je nach der zuvor eingestellten Maßein-
heit; siehe nachfolgenden Paragraphen “ Einstellung der
Maßeinheit”. Jede Betätigung der Taste
Õ/Ôhat eine Er-
höhung / Verringerung um 5 Einheiten zur Folge. Durch
Gedrückthalten der Taste
Õ/Ôwird eine schnelle auto-
matische Erhöhung / Verringerung erzielt. Bei Annähe-
rung an den gewünschten Wert vervollständigen Sie die
Einstellung durch einzelnes Drücken der Tasten.
– die Taste SET kurz drücken, um zur Menübildschirm-
seite zurückzukehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukehren ohne zu spei-
chern.
Für das Löschen der Einstellung fahren Sie folgender-
maßen fort:
– die Taste SET kurz drücken, auf dem Display erscheint
blinkend (On);
- Die Taste
Ôdrücken und auf dem Display erscheint blin-
kend (Off);– Die Taste SET kurz drücken, um auf die Menüseite zu
gelangen oder die Taste lange drücken, um auf die Haupt-
seite zurückzukehren, ohne zu speichern.
Scheinwerfersensor (Einstellung der
Empfindlichkeit des Sensors für automatisches
Einschalten der Scheinwerfer/Dämmerungssensor)
(für Versionen/Märkte, wo worgesehen)
Diese Funktion ermöglicht die Einstellung der Empfind-
lichkeit des Dämmerungssensors in drei Stufen (Stufe 1 =
Minimum, Stufe 2 = Mittel, Stufe 3 = Maximum); je höher
die Empfindlichkeit ist, desto geringer ist die externe
Lichtmenge, die zum Ansprechen der Lichteinschaltung
notwendig ist.
Zur Einstellung der gewünschten Stufe gehen Sie so vor:
– die Taste SET kurz drücken, auf dem Display erscheint
blinkend die vorher eingestellte Empfindlichkeitsstufe;
– die Taste
ÕoderÔdrücken, um die Wahl zu treffen;
– die Taste SET kurz drücken, um zur Menübildschirm-
seite zurückzukehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukehren ohne zu spei-
chern.
001-142 Delta 3ed D 30-11-2009 16:38 Pagina 25
Page 27 of 276
26DAS FAHRZEUG KENNEN
Cornering-Lichter (Aktivierung/Deaktivierung
“Cornering Lights - Nebelscheinwerfer mit
Funktion Cornering)
(für Versionen/Märkte, wo worgesehen)
Diese Funktion ermöglicht die Aktivierung/Deaktivierung
der “Cornering Lights”. Für die Aktivierung/Deaktivie-
rung (ON/OFF) der Lichter wie folgt vorgehen:
– die Taste SET kurz drücken, im Display erscheint blin-
kend (On) oder (Off), je nach der vorhergehenden Ein-
stellung;
– die Taste
ÕoderÔdrücken, um die Wahl zu treffen;
– die Taste SET kurz drücken, um zur Menübildschirm-
seite zurückzukehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukehren ohne zu spei-
chern.
Aktivierung/Daten Trip B (Einschalten Trip B)
Mit dieser Funktion kann die Anzeige der Funktion TRIP
B ( Teilstrecke) aktiviert (On) oder deaktiviert (Off) wer-
den. Für weitere Informationen siehe Paragraph “Trip
Computer”.
Für das Ein-/Ausschalten fahren Sie folgendermaßen fort:
– die Taste SET kurz drücken, im Display erscheint blin-
kend (On) oder (Off) (je nach der vorhergehenden Ein-
stellung);
– die Taste
ÕoderÔdrücken, um die Wahl zu treffen;
– die Taste SET kurz drücken, um zur Menübildschirm-
seite zurückzukehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukehren ohne zu spei-
chern.Einstellen der Uhrzeit (Einstellung der Uhr)
Diese Funktion erlaubt die Einstellung der Uhr über zwei
Untermenüs: “Uhrzeit” und “Format”.
Für die Einstellung fahren Sie folgendermaßen fort:
– die Taste SET kurz drücken, auf dem Display erschei-
nen die beiden Untermenüs “Uhrzeit” und “Format”;
– die Taste
ÕoderÔdrücken, um zwischen den Unter-
menüs zu wechseln;
– nach der Auswahl des Untermenüs, das geändert wer-
den soll, die Taste SET kurz drücken;
– beim Aufrufen des Untermenüs “Uhrzeit”: die Taste SET
kurz drücken, auf dem Display erscheinen blinkend die
“Stunden”;
– die Taste
ÕoderÔdrücken, um die Einstellung aus-
zuführen;
– die Taste SET kurz drücken, auf dem Display erschei-
nen blinkend die “Minuten”;
- Die Taste
ÕoderÔdrücken, um die Einstellung vor-
zunehmen.
001-142 Delta 3ed D 30-11-2009 16:38 Pagina 26
Page 28 of 276
DAS FAHRZEUG KENNEN27
1
ZUR BEACHTUNG Jeder Druck der Tasten ÕoderÔer-
höht oder vermindert den Wert um eine Einheit. Hält man
die Taste gedrückt, erreicht man eine schnelle automati-
sche Erhöhung/Verringerung des Werts. Bei Annäherung
an den gewünschten Wert vervollständigen Sie die Ein-
stellung durch einzelnes Drücken der Tasten.
– beim Aufrufen des Untermenüs “Modus”: beim kurzen
Drücken der Taste SET blinkt auf dem Display der An-
zeigemodus auf;
– die Taste
ÕoderÔdrücken, um die Auswahl im “24h”-
oder “12h”-Modus auszuwählen.
Nach erfolgter Einstellung die Taste SET kurz drücken,
um zur Menübildschirmseite zurückzukehren, oder die
Taste lange drücken, um zur Standardbildschirmseite
zurückzukehren, ohne zu speichern.
– nochmals die Taste SET kurz drücken, um zur Stan-
dardbildschirmseite oder zum Hauptmenü zurückzukeh-
ren, je nachdem, an welchem Punkt des Menüs man sich
befindet.Datum einst. (Datum einstellen)
Diese Funktion ermöglicht die Aktualisierung des Datums
(Tag - Monat - Jahr).
Für die Aktualisierung fahren Sie folgendermaßen fort:
– die Taste SET kurz drücken, im Display erscheint blin-
kend das “Jahr”;
– die Taste
ÕoderÔdrücken, um die Einstellung aus-
zuführen;
– die Taste SET kurz drücken, im Display erscheint blin-
kend der “Monat”;
– die Taste
ÕoderÔdrücken, um die Einstellung aus-
zuführen;
– die Taste SET kurz drücken, im Display erscheint blin-
kend der “Tag”;
– die Taste
ÕoderÔdrücken, um die Einstellung aus-
zuführen;
ZUR BEACHTUNG Jede Betätigung der Tasten
Õoder
Ôhat eine Erhöhung oder Verringerung um eine Einheit
zur Folge. Hält man die Tasten gedrückt, erreicht man ei-
ne schnelle automatische Erhöhung/Verringerung des
Werts. Bei Annäherung an den gewünschten Wert ver-
vollständigen Sie die Einstellung durch einzelnes Drücken
der Tasten.
– die Taste SET kurz drücken, um zur Menübildschirmsei-
te zurückzukehren oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren ohne zu speichern.
001-142 Delta 3ed D 30-11-2009 16:38 Pagina 27
Page 29 of 276
28DAS FAHRZEUG KENNEN
Erste Seite (Anzeige der Informationen auf der
Hauptseite)
(für Versionen/Märkte, wo worgesehen)
Diese Funktion erlaubt, die Art der Information zu wählen,
die auf der Hauptseite angezeigt werden soll. Man kann
die Angabe des Fatums oder den Ladedruck des Turbo-
laders anzeigen.
Für die Einstellung fahren Sie folgendermaßen fort:
– die Taste SET kurz drücken, auf dem Display erscheint
“Erste Seite”;
– nochmals die Taste SET kurz drücken, um die Optio-
nen “Datum” und “Info Motor” anzuzeigen;
- Die Taste + oder - drücken, um die Anzeigenart zu
wählen, die man auf der Hauptseite des Display haben
möchte;
– die Taste SET kurz drücken, um zur Menübildschirm-
seite zurückzukehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukehren ohne zu spei-
chern.
Wird der Schlüssel auf MAR gedreht, liefert das Display
nach dem Anfangscheck, die Anzeige der mit der Funk-
tion “Erste Seite” des Menü eingestellten Informationen.Siehe Radio (Wiederholung Audioinformationen)
Mit dieser Funktion ist es möglich, auf dem Display die
Informationen für das Radio anzuzeigen.
– Radio: Frequenz oder RDS-Informationen des gewähl-
ten Senders, Aktivierung des automatischen Suchlaufs Au-
toSTore;
– Audio-CD, CD MP3: Titelnummer;
– CD Changer: CD- und Titelnummer;
Für die Anzeige (On) oder Löschung (Off) der Informa-
tionen des Autoradios auf dem Display fahren Sie folgen-
dermaßen fort:
– die Taste SET kurz drücken, im Display erscheint blin-
kend (On) oder (Off) (je nach der vorhergehenden Ein-
stellung);
– die Taste
ÕoderÔdrücken, um die Wahl zu treffen;
– die Taste SET kurz drücken, um zur Menübildschirm-
seite zurückzukehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukehren ohne zu spei-
chern.
Autoclose (Automatische Zentralverriegelung bei
fahrendem Fahrzeug)
Diese Funktion erlaubt nach vorheriger Aktivierung (ON)
die automatische Verriegelung der Türen, sobald das Fahr-
zeug die Geschwindigkeit von 20 km/h überschreitet.
001-142 Delta 3ed D 30-11-2009 16:38 Pagina 28
Page 30 of 276
DAS FAHRZEUG KENNEN29
1
Gehen Sie zum Ein- oder Ausschalten dieser Funktion wie
folgt vor:
– die Taste SET kurz drücken, auf dem Display erscheint
ein Untermenü;
– die Taste SET kurz drücken, im Display erscheint blin-
kend (On) oder (Off) (je nach der vorhergehenden Ein-
stellung);
– die Taste
ÕoderÔdrücken, um die Wahl zu treffen;
– die Taste SET kurz drücken, um zur Untermenüseite
zurückzukehren oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren ohne zu spei-
chern.
– nochmals die Taste SET kurz drücken, um zur Stan-
dardbildschirmseite oder zum Hauptmenü zurückzukeh-
ren, je nachdem, an welchem Punkt des Menüs man sich
befindet.
Maßeinheit (Einstellung der Maßeinheit)
Diese Funktion ermöglicht die Einstellung der Maßeinheit
durch drei Untermenüs: “Entfernung”, “Verbrauch” und
“Temperatur”. Für die Einstellung der gewünschten Ein-
heit fahren Sie folgendermaßen fort:
– die Taste SET kurz drücken, auf dem Display erschei-
nen die drei Untermenüs;
– die Taste
ÕoderÔdrücken, um zwischen den drei Un-
termenüs zu wechseln;
– nach der Auswahl des Untermenüs, das geändert wer-
den soll, die Taste SET kurz drücken;– beim Aufrufen des Untermenüs “Entfernung”: die Ta-
ste SET kurz drücken, worauf das Display je nach der vor-
hergehenden Einstellung “km” oder “mi” anzeigt;
– die Taste
ÕoderÔdrücken, um die Wahl zu treffen;
– beim Aufrufen des Untermenüs “Verbrauch”: die Taste
SET kurz drücken, worauf das Display je nach der vor-
hergehenden Einstellung “km/l”, “l/100km” oder “mpg”
anzeigt;
Wenn die Maßeinheit Entfernung in “km” eingestellt ist,
ermöglicht das Display die Einstellung der Maßeinheit
(km/l oder l/100km) in Bezug auf die verbrauchte Kraft-
stoffmenge.
Wenn die Maßeinheit Entfernung in “mi” eingestellt ist, zeigt
das Display die verbrauchte Kraftstoffmenge in “mpg” an.
–– die Taste
ÕoderÔdrücken, um die Wahl zu treffen;
– beim Aufrufen des Untermenüs “Temperatur”: die Ta-
ste SET kurz drücken, worauf das Display je nach der vor-
hergehenden Einstellung “C” oder “F” anzeigt;
– die Taste
ÕoderÔdrücken, um die Wahl zu treffen;
Nach erfolgter Einstellung die Taste SET kurz drücken,
um zur Menübildschirmseite zurückzukehren, oder die
Taste lange drücken, um zur Standardbildschirmseite
zurückzukehren, ohne zu speichern.
– nochmals die Taste SET kurz drücken, um zur Stan-
dardbildschirmseite oder zum Hauptmenü zurückzukeh-
ren, je nachdem, an welchem Punkt des Menüs man sich
befindet.
001-142 Delta 3ed D 30-11-2009 16:38 Pagina 29
