Lancia Delta 2010 Brugs- og vedligeholdelsesvejledning (in Danish)

200NØDSITUATIONER

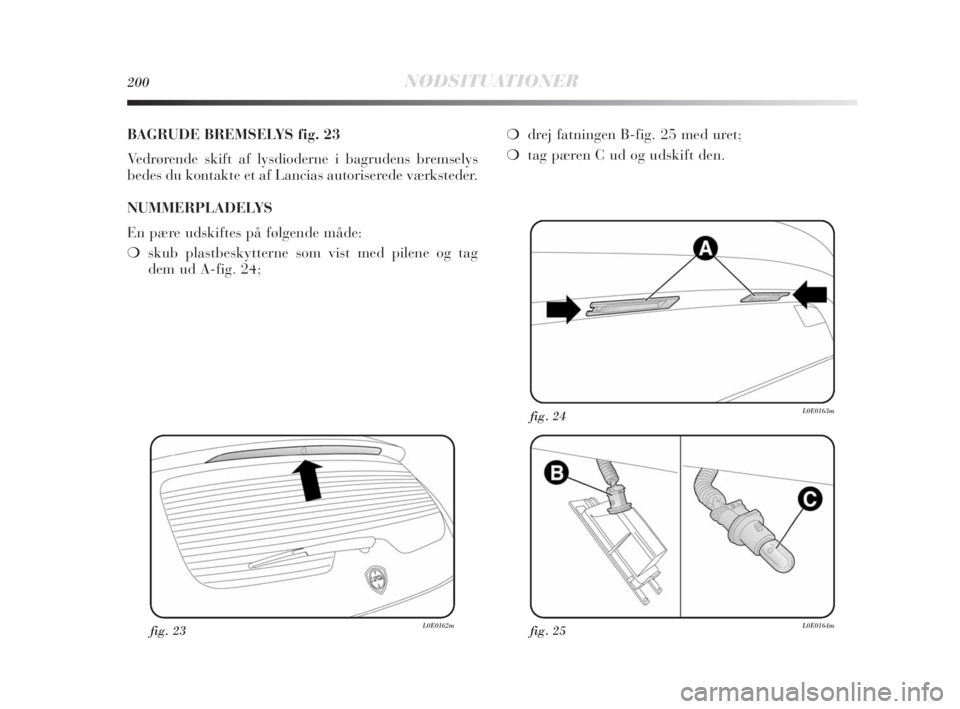

BAGRUDE BREMSELYS fig. 23
Vedrørende skift af lysdioderne i bagrudens bremselys
bedes du kontakte et af Lancias autoriserede værksteder.
NUMMERPLADELYS
En pære udskiftes på følgende måde:
❍skub plastbeskytterne som vist med pilene og tag
dem ud A-fig. 24;
fig. 23L0E0162mfig. 25L0E0164m
fig. 24L0E0163m
❍drej fatningen B-fig. 25 med uret;
❍tag pæren C ud og udskift den.
175-214 Delta 1ed DA 12-11-2009 8:27 Pagina 200

NØDSITUATIONER201
4
fig. 27L0E0166m
fig. 26L0E0165m

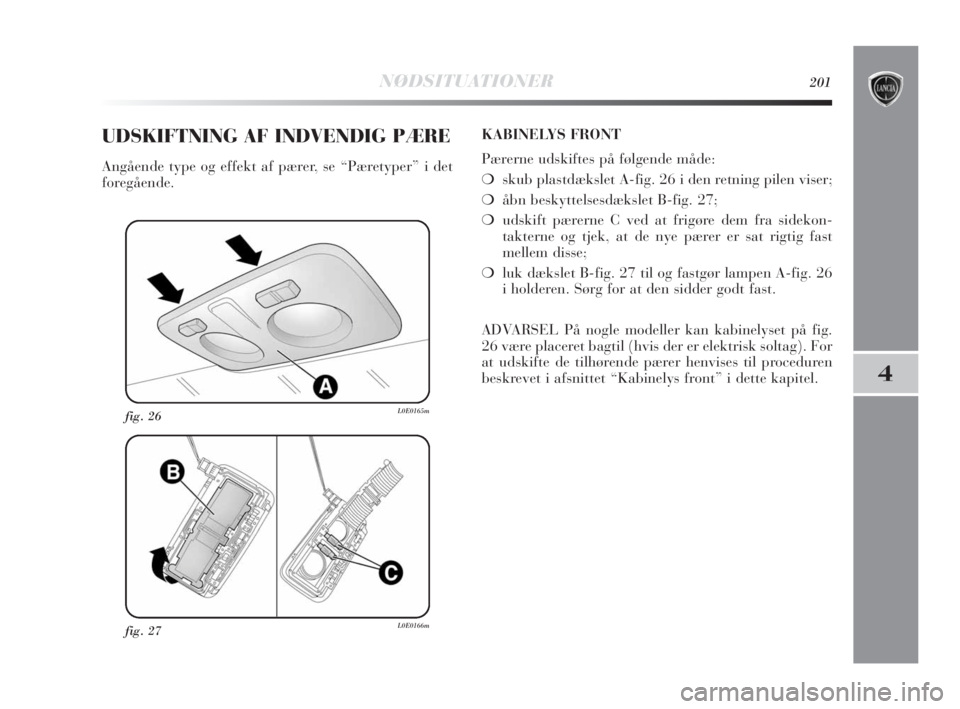

UDSKIFTNING AF INDVENDIG PÆRE
Angående type og effekt af pærer, se “Pæretyper” i det
foregående.KABINELYS FRONT
Pærerne udskiftes på følgende måde:
❍skub plastdækslet A-fig. 26 i den retning pilen viser;
❍åbn beskyttelsesdækslet B-fig. 27;
❍udskift pærerne C ved at frigøre dem fra sidekon-
takterne og tjek, at de nye pærer er sat rigtig fast
mellem disse;
❍luk dækslet B-fig. 27 til og fastgør lampen A-fig. 26
i holderen. Sørg for at den sidder godt fast.
ADVARSEL På nogle modeller kan kabinelyset på fig.
26 være placeret bagtil (hvis der er elektrisk soltag). For
at udskifte de tilhørende pærer henvises til proceduren
beskrevet i afsnittet “Kabinelys front” i dette kapitel.
175-214 Delta 1ed DA 12-11-2009 8:27 Pagina 201

202NØDSITUATIONER
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m

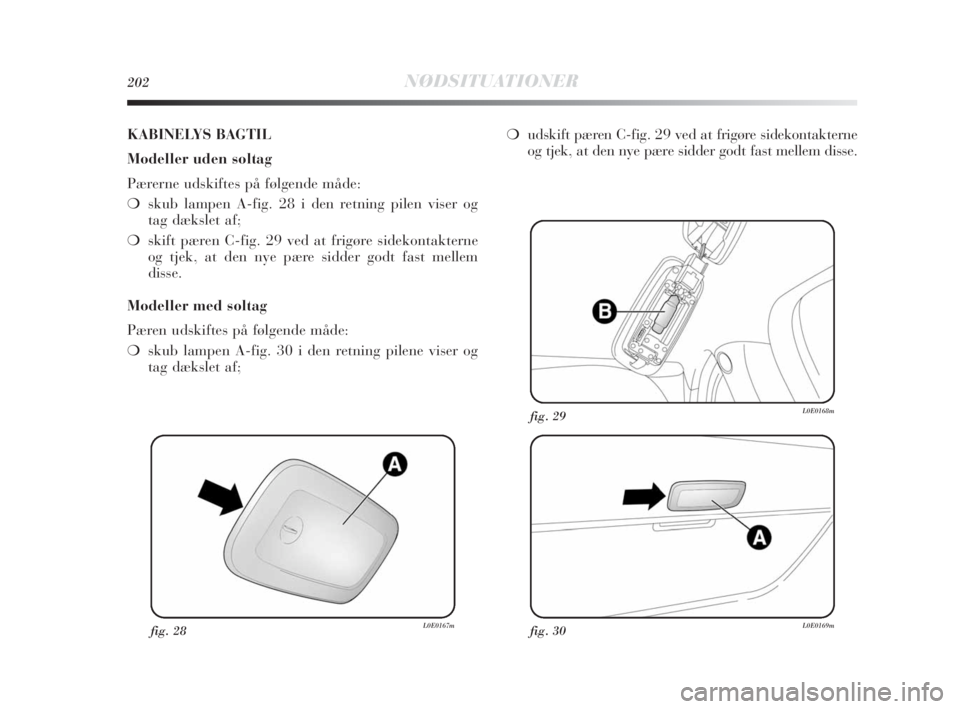

KABINELYS BAGTIL
Modeller uden soltag
Pærerne udskiftes på følgende måde:
❍skub lampen A-fig. 28 i den retning pilen viser og
tag dækslet af;
❍skift pæren C-fig. 29 ved at frigøre sidekontakterne
og tjek, at den nye pære sidder godt fast mellem
disse.
Modeller med soltag
Pæren udskiftes på følgende måde:
❍skub lampen A-fig. 30 i den retning pilene viser og
tag dækslet af;❍udskift pæren C-fig. 29 ved at frigøre sidekontakterne
og tjek, at den nye pære sidder godt fast mellem disse.
175-214 Delta 1ed DA 12-11-2009 8:27 Pagina 202

NØDSITUATIONER203
4
fig. 32L0E0171mfig. 33L0E0172m

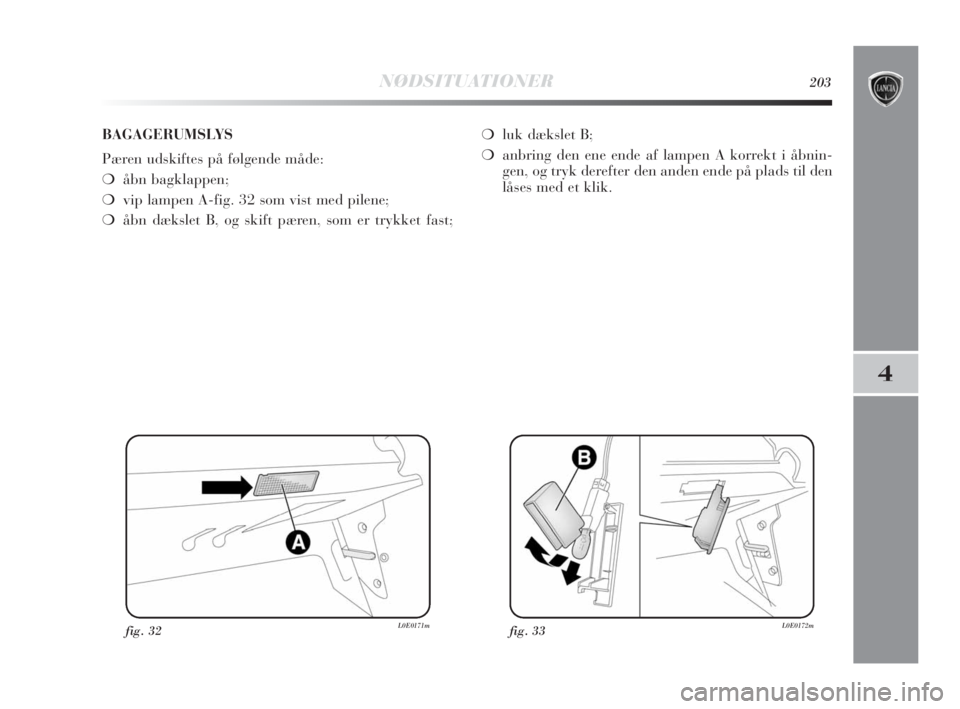

BAGAGERUMSLYS
Pæren udskiftes på følgende måde:
❍åbn bagklappen;
❍vip lampen A-fig. 32 som vist med pilene;
❍åbn dækslet B, og skift pæren, som er trykket fast;❍luk dækslet B;
❍anbring den ene ende af lampen A korrekt i åbnin-
gen, og tryk derefter den anden ende på plads til den
låses med et klik.
175-214 Delta 1ed DA 12-11-2009 8:27 Pagina 203

204NØDSITUATIONER
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m

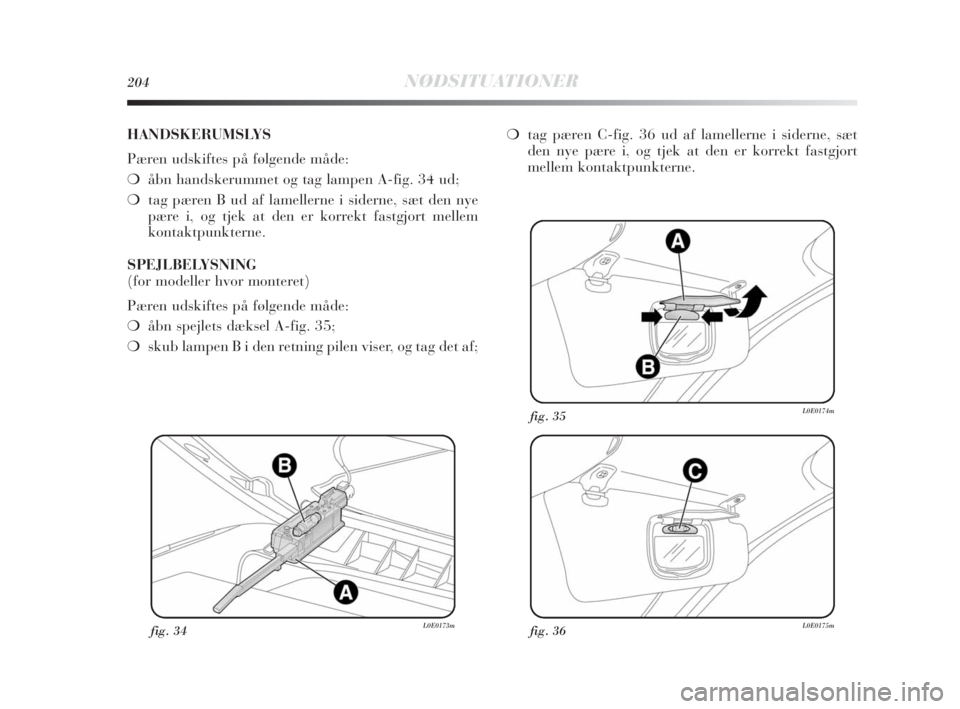

HANDSKERUMSLYS
Pæren udskiftes på følgende måde:
❍åbn handskerummet og tag lampen A-fig. 34 ud;
❍tag pæren B ud af lamellerne i siderne, sæt den nye
pære i, og tjek at den er korrekt fastgjort mellem
kontaktpunkterne.
SPEJLBELYSNING
(for modeller hvor monteret)
Pæren udskiftes på følgende måde:
❍åbn spejlets dæksel A-fig. 35;
❍skub lampen B i den retning pilen viser, og tag det af;❍tag pæren C-fig. 36 ud af lamellerne i siderne, sæt
den nye pære i, og tjek at den er korrekt fastgjort
mellem kontaktpunkterne.
175-214 Delta 1ed DA 12-11-2009 8:27 Pagina 204

NØDSITUATIONER205
4

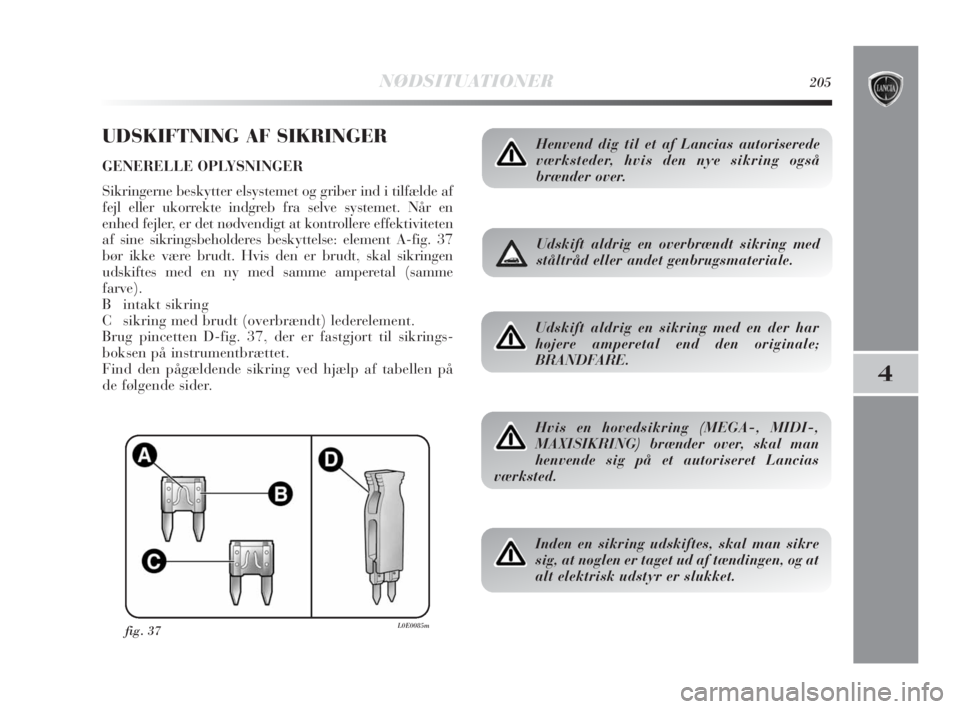

UDSKIFTNING AF SIKRINGER
GENERELLE OPLYSNINGER
Sikringerne beskytter elsystemet og griber ind i tilfælde af
fejl eller ukorrekte indgreb fra selve systemet. Når en
enhed fejler, er det nødvendigt at kontrollere effektiviteten
af sine sikringsbeholderes beskyttelse: element A-fig. 37
bør ikke være brudt. Hvis den er brudt, skal sikringen
udskiftes med en ny med samme amperetal (samme
farve).
B intakt sikring
C sikring med brudt (overbrændt) lederelement.
Brug pincetten D-fig. 37, der er fastgjort til sikrings-
boksen på instrumentbrættet.
Find den pågældende sikring ved hjælp af tabellen på
de følgende sider.
fig. 37L0E0085m
Henvend dig til et af Lancias autoriserede
værksteder, hvis den nye sikring også
brænder over.
Udskift aldrig en overbrændt sikring med
ståltråd eller andet genbrugsmateriale.
Udskift aldrig en sikring med en der har
højere amperetal end den originale;
BRANDFARE.
Hvis en hovedsikring (MEGA-, MIDI-,
MAXISIKRING) brænder over, skal man
henvende sig på et autoriseret Lancias
værksted.
Inden en sikring udskiftes, skal man sikre
sig, at nøglen er taget ud af tændingen, og at
alt elektrisk udstyr er slukket.
175-214 Delta 1ed DA 12-11-2009 8:28 Pagina 205

206NØDSITUATIONER
fig. 38L0E0087m

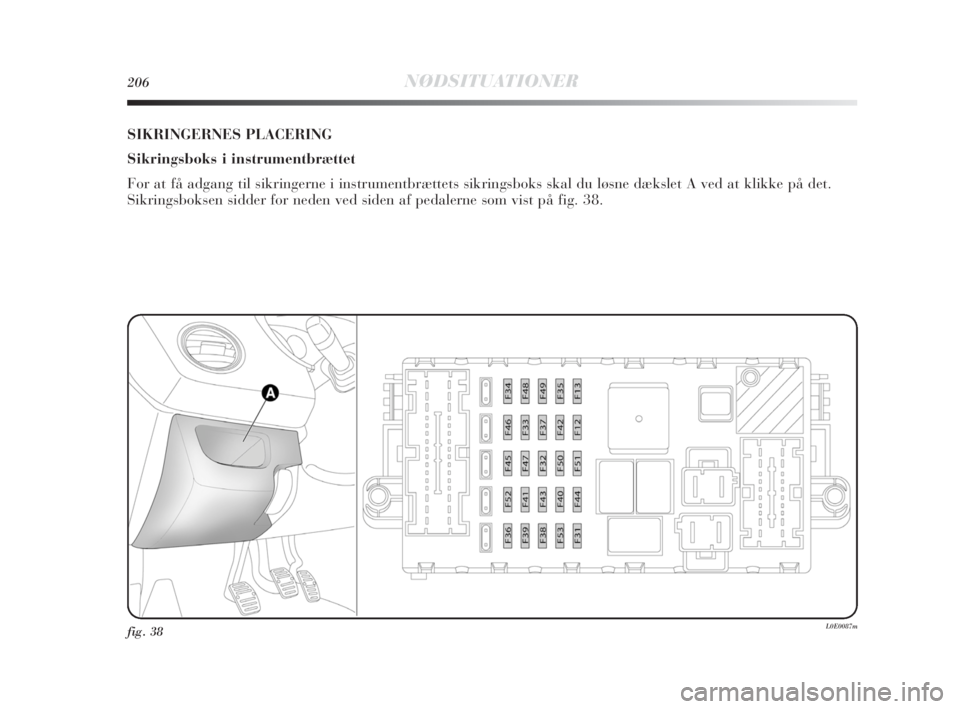

SIKRINGERNES PLACERING
Sikringsboks i instrumentbrættet
For at få adgang til sikringerne i instrumentbrættets sikringsboks skal du løsne dækslet A ved at klikke på det.
Sikringsboksen sidder for neden ved siden af pedalerne som vist på fig. 38.
175-214 Delta 1ed DA 12-11-2009 8:28 Pagina 206

NØDSITUATIONER207
4

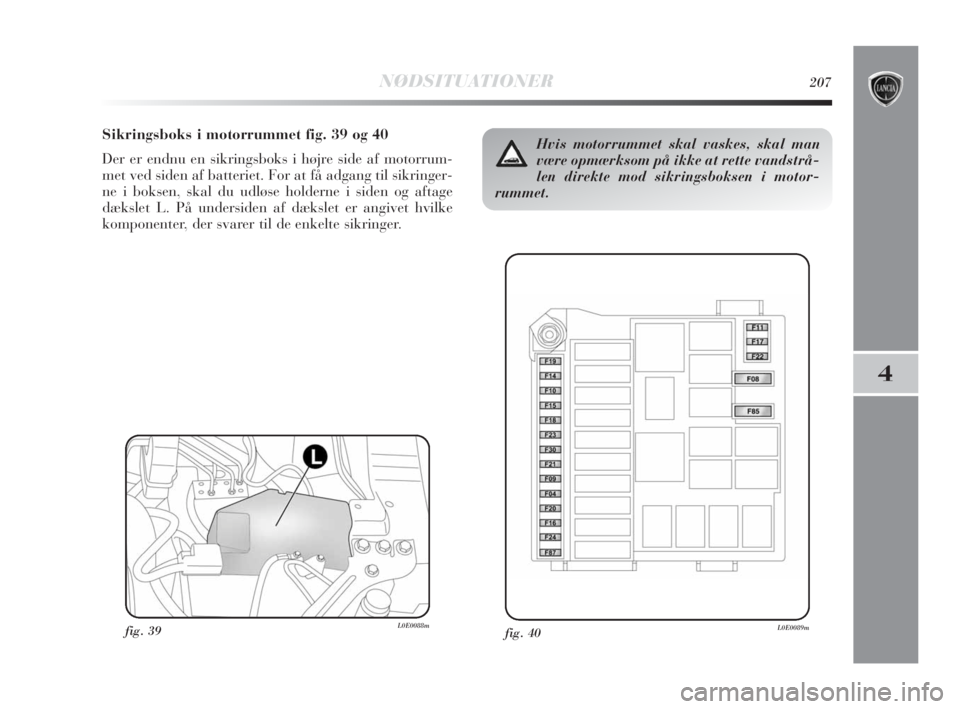

Sikringsboks i motorrummet fig. 39 og 40
Der er endnu en sikringsboks i højre side af motorrum-
met ved siden af batteriet. For at få adgang til sikringer-
ne i boksen, skal du udløse holderne i siden og aftage
dækslet L. På undersiden af dækslet er angivet hvilke
komponenter, der svarer til de enkelte sikringer.
fig. 40L0E0089mfig. 39L0E0088m
Hvis motorrummet skal vaskes, skal man
være opmærksom på ikke at rette vandstrå-
len direkte mod sikringsboksen i motor-
rummet.
175-214 Delta 1ed DA 12-11-2009 8:28 Pagina 207

208NØDSITUATIONER

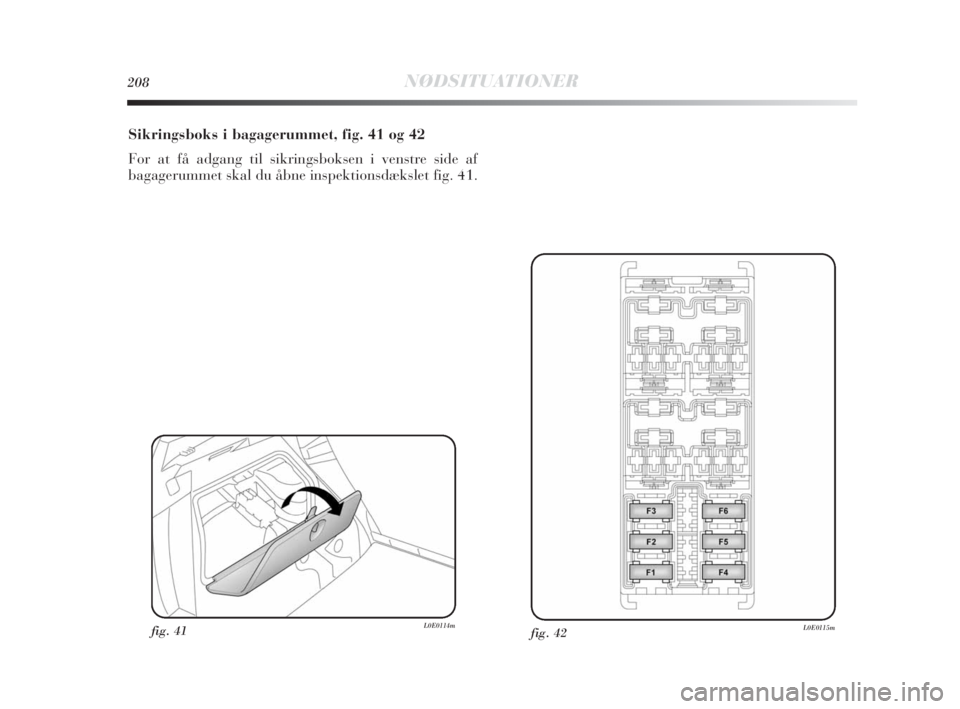

Sikringsboks i bagagerummet, fig. 41 og 42
For at få adgang til sikringsboksen i venstre side af
bagagerummet skal du åbne inspektionsdækslet fig. 41.
fig. 42L0E0115mfig. 41L0E0114m
175-214 Delta 1ed DA 12-11-2009 8:28 Pagina 208

38
38
38
38
38
–
38
38
38
38
38
38
38
38
387,5
15
7,5
15
5
–
20
20
5
20
7,5
10
10
30
7,5F12
F12
F13
F13
F31
F32
F33
F34
F35
F36
F37
F38
F39
F40
F41
NØDSITUATIONER209
4

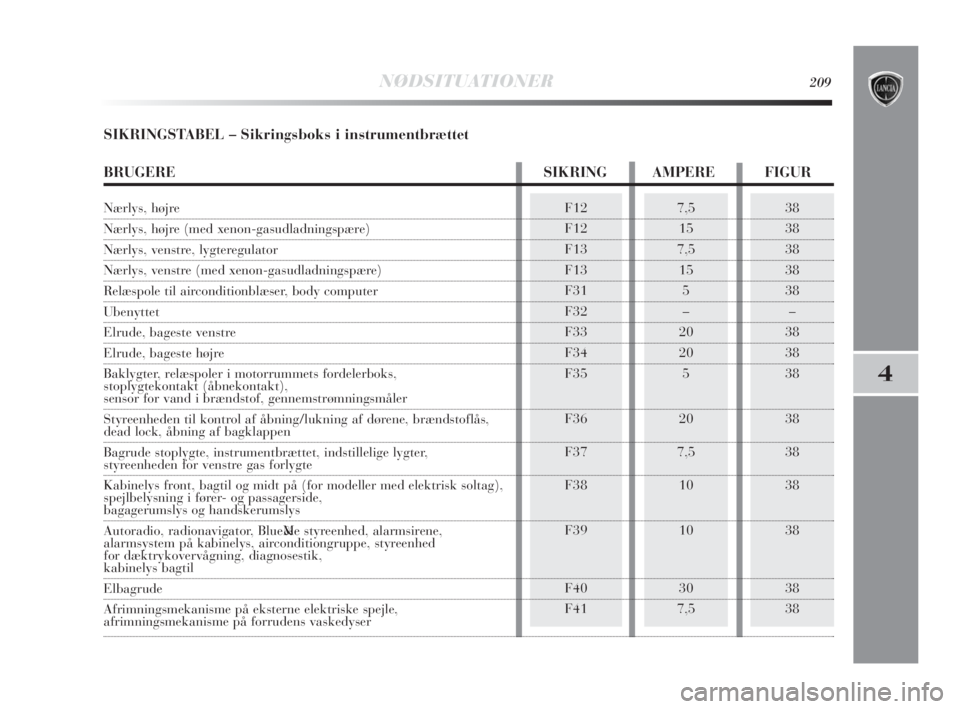

SIKRINGSTABEL – Sikringsboks i instrumentbrættet
BRUGERE SIKRING AMPERE FIGUR
Nærlys, højre
Nærlys, højre (med xenon-gasudladningspære)
Nærlys, venstre, lygteregulator
Nærlys, venstre (med xenon-gasudladningspære)
Relæspole til airconditionblæser, body computer
Ubenyttet
Elrude, bageste venstre
Elrude, bageste højre
Baklygter, relæspoler i motorrummets fordelerboks,
stoplygtekontakt (åbnekontakt),
sensor for vand i brændstof, gennemstrømningsmåler
Styreenheden til kontrol af åbning/lukning af dørene, brændstoflås,
dead lock, åbning af bagklappen
Bagrude stoplygte, instrumentbrættet, indstillelige lygter,
styreenheden for venstre gas forlygte
Kabinelys front, bagtil og midt på (for modeller med elektrisk soltag),
spejlbelysning i fører- og passagerside,
bagagerumslys og handskerumslys
Autoradio, radionavigator, Blue&Me styreenhed, alarmsirene,
alarmsystem på kabinelys, airconditiongruppe, styreenhed
for dæktrykovervågning, diagnosestik,
kabinelys bagtil
Elbagrude
Afrimningsmekanisme på eksterne elektriske spejle,
afrimningsmekanisme på forrudens vaskedyser
