Lancia Delta 2010 Notice d'entretien (in French)

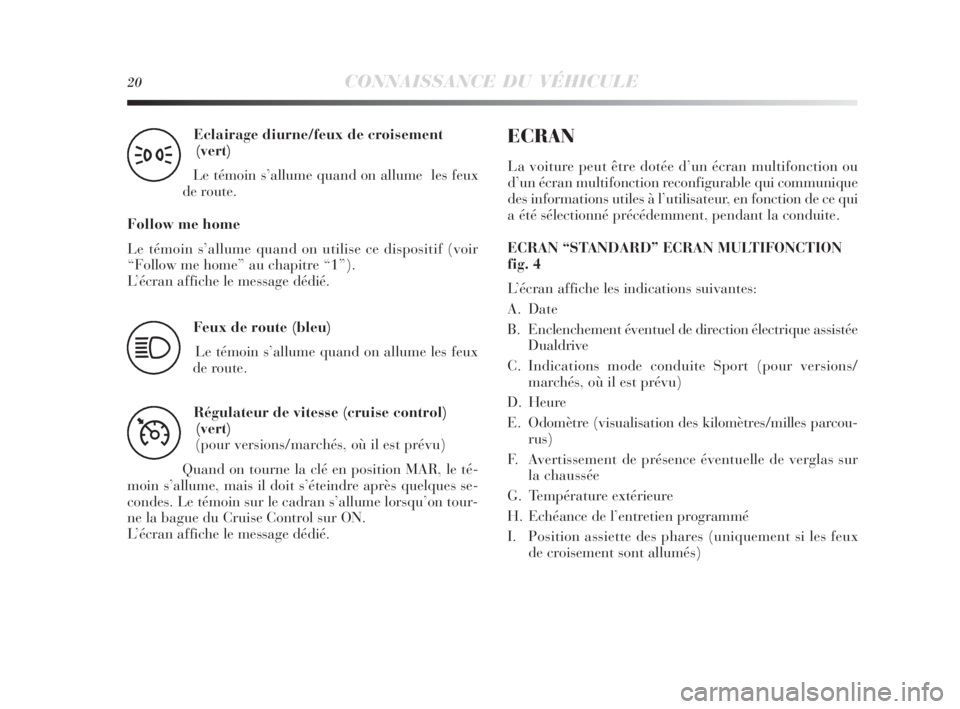

20CONNAISSANCE DU VÉHICULE
Eclairage diurne/feux de croisement
(vert)
Le témoin s’allume quand on allume les feux
de route.
Follow me home
Le témoin s’allume quand on utilise ce dispositif (voir
“Follow me home” au chapitre “1”).
L’écran affiche le message dédié.
3
Feux de route (bleu)
Le témoin s’allume quand on allume les feux
de route.
1
Régulateur de vitesse (cruise control)
(vert)
(pour versions/marchés, où il est prévu)
Quand on tourne la clé en position MAR, le té-
moin s’allume, mais il doit s’éteindre après quelques se-
condes. Le témoin sur le cadran s’allume lorsqu’on tour-
ne la bague du Cruise Control sur ON.
L’écran affiche le message dédié.
Ü
ECRAN
La voiture peut être dotée d’un écran multifonction ou
d’un écran multifonction reconfigurable qui communique
des informations utiles à l’utilisateur, en fonction de ce qui
a été sélectionné précédemment, pendant la conduite.
ECRAN “STANDARD” ECRAN MULTIFONCTION
fig. 4
L’écran affiche les indications suivantes:
A. Date
B. Enclenchement éventuel de direction électrique assistée
Dualdrive
C. Indications mode conduite Sport (pour versions/
marchés, où il est prévu)
D. Heure
E. Odomètre (visualisation des kilomètres/milles parcou-
rus)
F. Avertissement de présence éventuelle de verglas sur
la chaussée
G. Température extérieure
H. Echéance de l’entretien programmé
I. Position assiette des phares (uniquement si les feux
de croisement sont allumés)
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 20

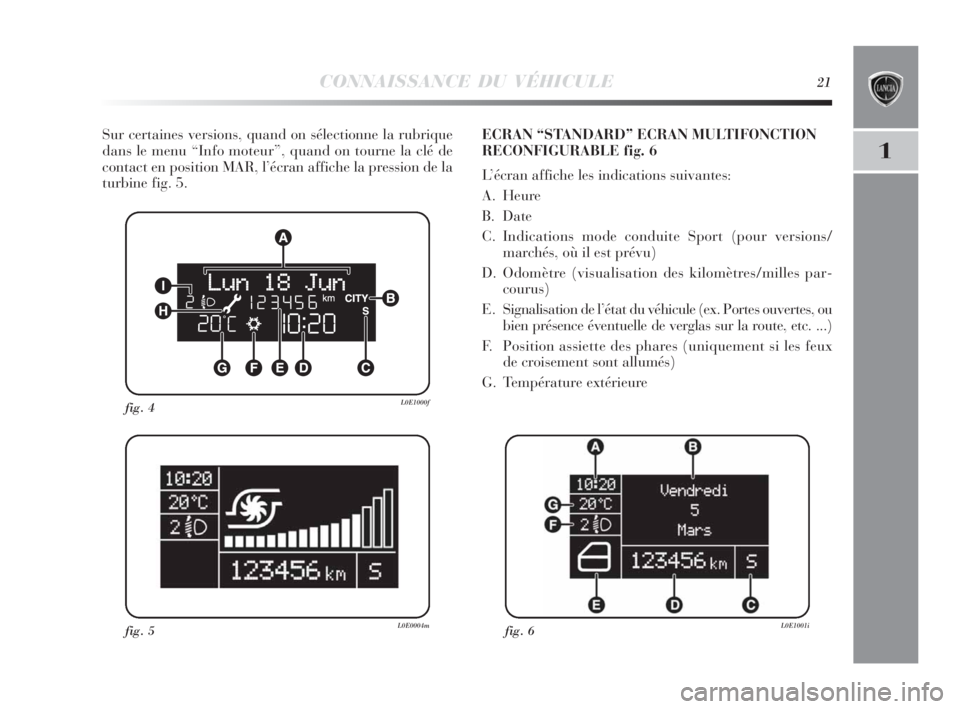

CONNAISSANCE DU VÉHICULE21
1
Sur certaines versions, quand on sélectionne la rubrique
dans le menu “Info moteur”, quand on tourne la clé de
contact en position MAR, l’écran affiche la pression de la
turbine fig. 5.
fig. 4L0E1000f
fig. 5L0E0004mfig. 6L0E1001i
ECRAN “STANDARD” ECRAN MULTIFONCTION
RECONFIGURABLE fig. 6
L’écran affiche les indications suivantes:
A. Heure
B. Date
C. Indications mode conduite Sport (pour versions/
marchés, où il est prévu)
D. Odomètre (visualisation des kilomètres/milles par-
courus)
E. Signalisation de l’état du véhicule (ex. Portes ouvertes, ou
bien présence éventuelle de verglas sur la route, etc. ...)
F. Position assiette des phares (uniquement si les feux
de croisement sont allumés)
G. Température extérieure
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 21

22CONNAISSANCE DU VÉHICULE
fig. 7L0E0005m

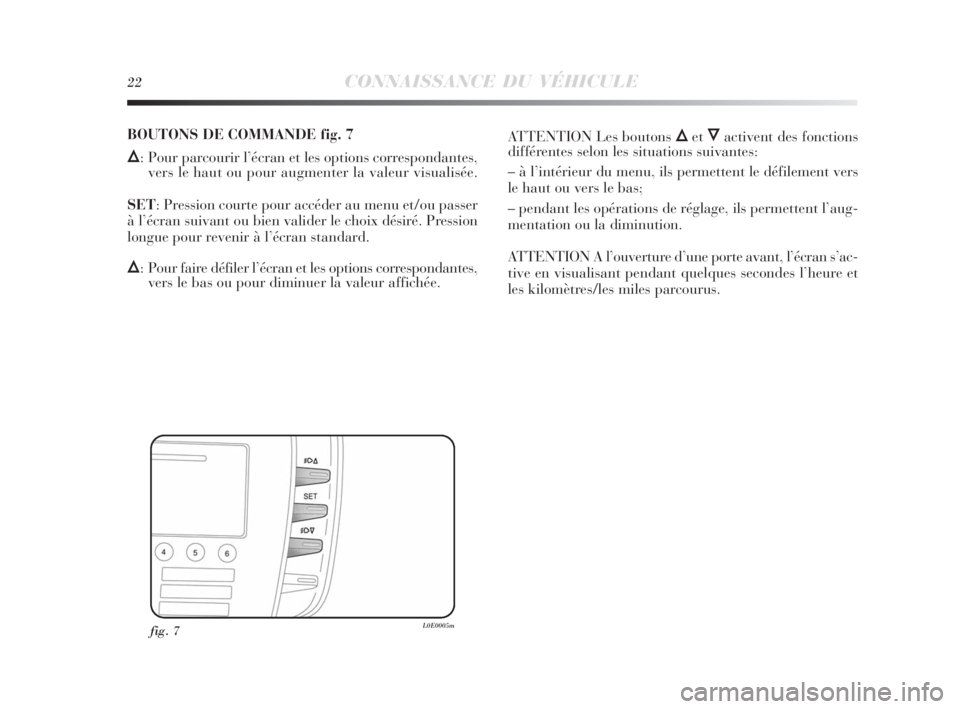

BOUTONS DE COMMANDE fig. 7
Õ: Pour parcourir l’écran et les options correspondantes,
vers le haut ou pour augmenter la valeur visualisée.
SET: Pression courte pour accéder au menu et/ou passer
à l’écran suivant ou bien valider le choix désiré. Pression
longue pour revenir à l’écran standard.
Õ: Pour faire défiler l’écran et les options correspondantes,
vers le bas ou pour diminuer la valeur affichée.ATTENTION Les boutons
ÕetÔactivent des fonctions
différentes selon les situations suivantes:
– à l’intérieur du menu, ils permettent le défilement vers
le haut ou vers le bas;
– pendant les opérations de réglage, ils permettent l’aug-
mentation ou la diminution.
ATTENTION A l’ouverture d’une porte avant, l’écran s’ac-
tive en visualisant pendant quelques secondes l’heure et
les kilomètres/les miles parcourus.
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 22

CONNAISSANCE DU VÉHICULE23
1

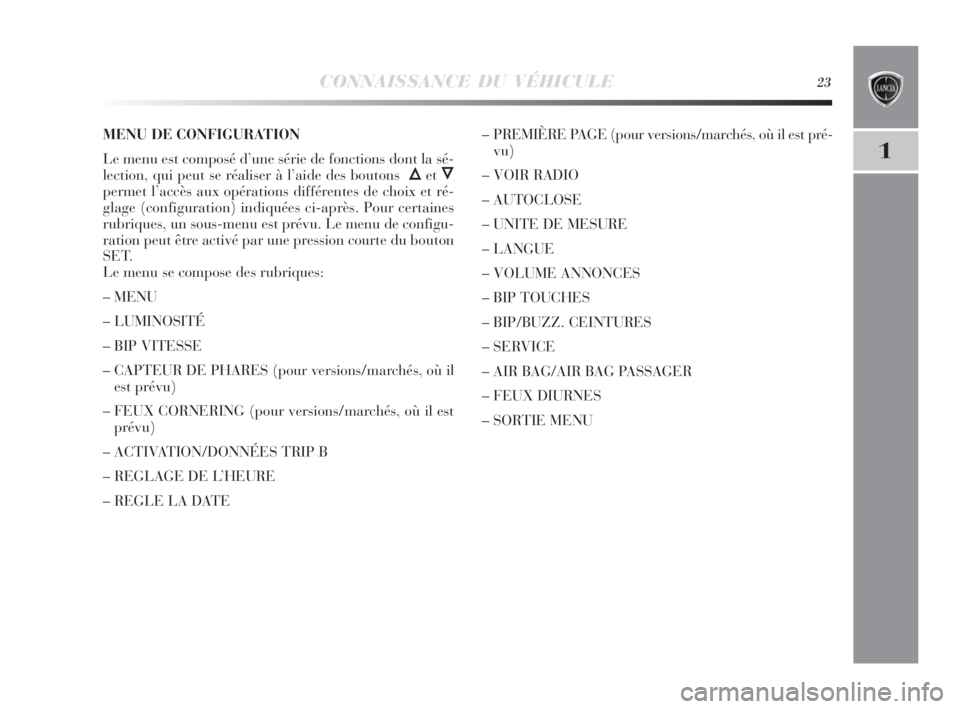

MENU DE CONFIGURATION
Le menu est composé d’une série de fonctions dont la sé-
lection, qui peut se réaliser à l’aide des boutons
ÕetÔ
permet l’accès aux opérations différentes de choix et ré-
glage (configuration) indiquées ci-après. Pour certaines
rubriques, un sous-menu est prévu. Le menu de configu-
ration peut être activé par une pression courte du bouton
SET.
Le menu se compose des rubriques:
– MENU
– LUMINOSITÉ
– BIP VITESSE
– CAPTEUR DE PHARES (pour versions/marchés, où il
est prévu)
– FEUX CORNERING (pour versions/marchés, où il est
prévu)
– ACTIVATION/DONNÉES TRIP B
– REGLAGE DE L’HEURE
– REGLE LA DATE– PREMIÈRE PAGE (pour versions/marchés, où il est pré-
vu)
– VOIR RADIO
– AUTOCLOSE
– UNITE DE MESURE
– LANGUE
– VOLUME ANNONCES
– BIP TOUCHES
– BIP/BUZZ. CEINTURES
– SERVICE
– AIR BAG/AIR BAG PASSAGER
– FEUX DIURNES
– SORTIE MENU
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 23

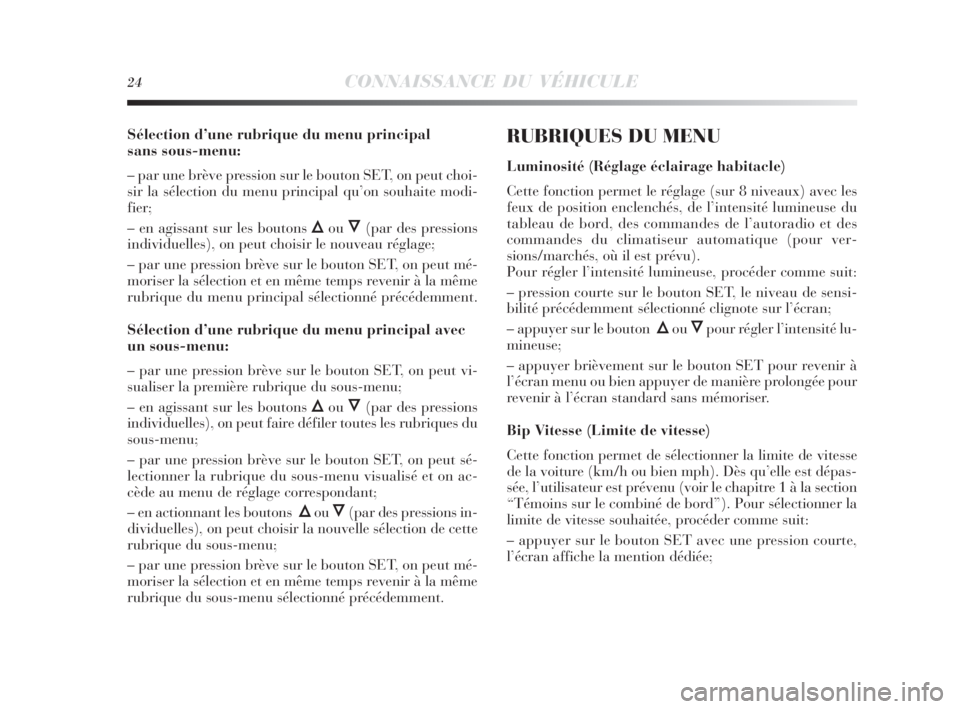

24CONNAISSANCE DU VÉHICULE
Sélection d’une rubrique du menu principal
sans sous-menu:
– par une brève pression sur le bouton SET, on peut choi-
sir la sélection du menu principal qu’on souhaite modi-
fier;
– en agissant sur les boutons
ÕouÔ(par des pressions
individuelles), on peut choisir le nouveau réglage;
– par une pression brève sur le bouton SET, on peut mé-
moriser la sélection et en même temps revenir à la même
rubrique du menu principal sélectionné précédemment.
Sélection d’une rubrique du menu principal avec
un sous-menu:
– par une pression brève sur le bouton SET, on peut vi-
sualiser la première rubrique du sous-menu;
– en agissant sur les boutons
ÕouÔ(par des pressions
individuelles), on peut faire défiler toutes les rubriques du
sous-menu;
– par une pression brève sur le bouton SET, on peut sé-
lectionner la rubrique du sous-menu visualisé et on ac-
cède au menu de réglage correspondant;
– en actionnant les boutons
ÕouÔ(par des pressions in-
dividuelles), on peut choisir la nouvelle sélection de cette
rubrique du sous-menu;
– par une pression brève sur le bouton SET, on peut mé-
moriser la sélection et en même temps revenir à la même
rubrique du sous-menu sélectionné précédemment.
RUBRIQUES DU MENU
Luminosité (Réglage éclairage habitacle)
Cette fonction permet le réglage (sur 8 niveaux) avec les
feux de position enclenchés, de l’intensité lumineuse du
tableau de bord, des commandes de l’autoradio et des
commandes du climatiseur automatique (pour ver-
sions/marchés, où il est prévu).
Pour régler l’intensité lumineuse, procéder comme suit:
– pression courte sur le bouton SET, le niveau de sensi-
bilité précédemment sélectionné clignote sur l’écran;
– appuyer sur le bouton
ÕouÔpour régler l’intensité lu-
mineuse;
– appuyer brièvement sur le bouton SET pour revenir à
l’écran menu ou bien appuyer de manière prolongée pour
revenir à l’écran standard sans mémoriser.
Bip Vitesse (Limite de vitesse)
Cette fonction permet de sélectionner la limite de vitesse
de la voiture (km/h ou bien mph). Dès qu’elle est dépas-
sée, l’utilisateur est prévenu (voir le chapitre 1 à la section
“Témoins sur le combiné de bord”). Pour sélectionner la
limite de vitesse souhaitée, procéder comme suit:
– appuyer sur le bouton SET avec une pression courte,
l’écran affiche la mention dédiée;
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 24

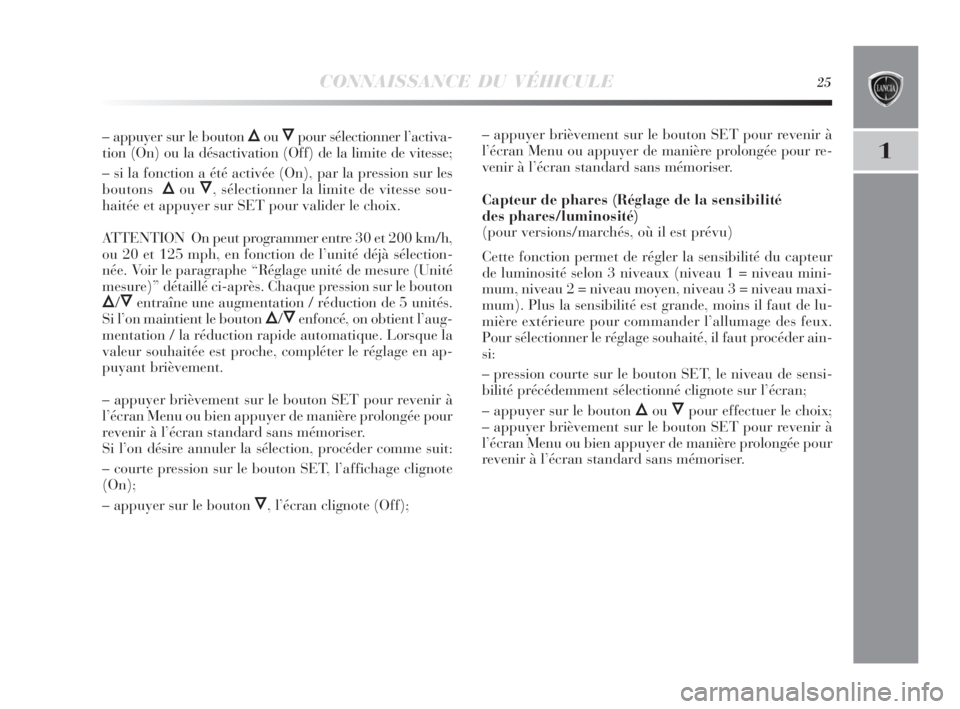

CONNAISSANCE DU VÉHICULE25
1
– appuyer sur le bouton ÕouÔpour sélectionner l’activa-
tion (On) ou la désactivation (Off) de la limite de vitesse;
– si la fonction a été activée (On), par la pression sur les
boutons
ÕouÔ, sélectionner la limite de vitesse sou-
haitée et appuyer sur SET pour valider le choix.
ATTENTION On peut programmer entre 30 et 200 km/h,
ou 20 et 125 mph, en fonction de l’unité déjà sélection-
née. Voir le paragraphe “Réglage unité de mesure (Unité
mesure)” détaillé ci-après. Chaque pression sur le bouton
Õ/Ôentraîne une augmentation / réduction de 5 unités.
Si l’on maintient le bouton
Õ/Ôenfoncé, on obtient l’aug-
mentation / la réduction rapide automatique. Lorsque la
valeur souhaitée est proche, compléter le réglage en ap-
puyant brièvement.
– appuyer brièvement sur le bouton SET pour revenir à
l’écran Menu ou bien appuyer de manière prolongée pour
revenir à l’écran standard sans mémoriser.
Si l’on désire annuler la sélection, procéder comme suit:
– courte pression sur le bouton SET, l’affichage clignote
(On);
– appuyer sur le bouton
Ô, l’écran clignote (Off);– appuyer brièvement sur le bouton SET pour revenir à
l’écran Menu ou appuyer de manière prolongée pour re-
venir à l’écran standard sans mémoriser.
Capteur de phares (Réglage de la sensibilité
des phares/luminosité)
(pour versions/marchés, où il est prévu)
Cette fonction permet de régler la sensibilité du capteur
de luminosité selon 3 niveaux (niveau 1 = niveau mini-
mum, niveau 2 = niveau moyen, niveau 3 = niveau maxi-
mum). Plus la sensibilité est grande, moins il faut de lu-
mière extérieure pour commander l’allumage des feux.
Pour sélectionner le réglage souhaité, il faut procéder ain-
si:
– pression courte sur le bouton SET, le niveau de sensi-
bilité précédemment sélectionné clignote sur l’écran;
– appuyer sur le bouton
ÕouÔpour effectuer le choix;
– appuyer brièvement sur le bouton SET pour revenir à
l’écran Menu ou bien appuyer de manière prolongée pour
revenir à l’écran standard sans mémoriser.
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 25

26CONNAISSANCE DU VÉHICULE
Feux cornering (activation/désactivation
“Feux cornering - Antibrouillard avec fonction
directionnelle)
(pour versions/marchés, où il est prévu)
Cette fonction permet d’activer / désactiver les feux di-
rectionnels. Pour activer/désactiver (ON/OFF) les feux,
procéder comme suit:
– appuyer brièvement sur le bouton SET, l’écran affiche
de manière clignotante “On” ou bien “Off” selon ce qui
a été sélectionné précédemment;
- appuyer sur le bouton
ÕouÔpour effectuer le choix;
– appuyer brièvement sur le bouton SET pour revenir à
l’écran Menu ou bien appuyer de manière prolongée pour
revenir à l’écran standard sans mémoriser.
Activation/Données trip B (activation Trip B)
Cette fonction permet d’activer (On) ou de désactiver (Off)
l’affichage du Trip B (trip partiel).
Pour d’autres informations, voir le paragraphe “Calcu-
lateur Trip”.
Pour l’activation / la désactivation, procéder comme suit:
– appuyer brièvement sur le bouton SET, l’écran fait cli-
gnoter la mention On ou bien Off, selon ce qui a été sé-
lectionné précédemment;
– appuyer sur le bouton
ÕouÔpour effectuer le choix;
– appuyer brièvement sur le bouton SET pour revenir à
l’écran Menu ou bien appuyer de manière prolongée pour
revenir à l’écran standard sans mémoriser.Réglage Heure (Réglage montre)
Cette fonction permet le réglage de la montre en passant
par deux sous-menus: “Heure” et “Format”.
Pour effectuer le réglage, procéder comme suit:
– appuyer brièvement sur le menu SET, les deux sous-me-
nus “Heure” et “Format” apparaissent sur l’écran;
– appuyer sur le bouton
ÕouÔpour passer d’un sous-
menu à l’autre;
– après avoir sélectionné le sous-menu que l’on désire mo-
difier, appuyer brièvement sur le bouton;
– si l’on entre dans le sous-menu “Heure”: pression cour-
te sur le bouton SET, l’écran fait clignoter les “heures”;
– appuyer sur le bouton
ÕouÔpour effectuer le régla-
ge;
– pression courte sur le bouton SET, l’écran fait clignoter
les “minutes”;
– appuyer sur le bouton
ÕouÔpour effectuer le régla-
ge.
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 26

CONNAISSANCE DU VÉHICULE27
1

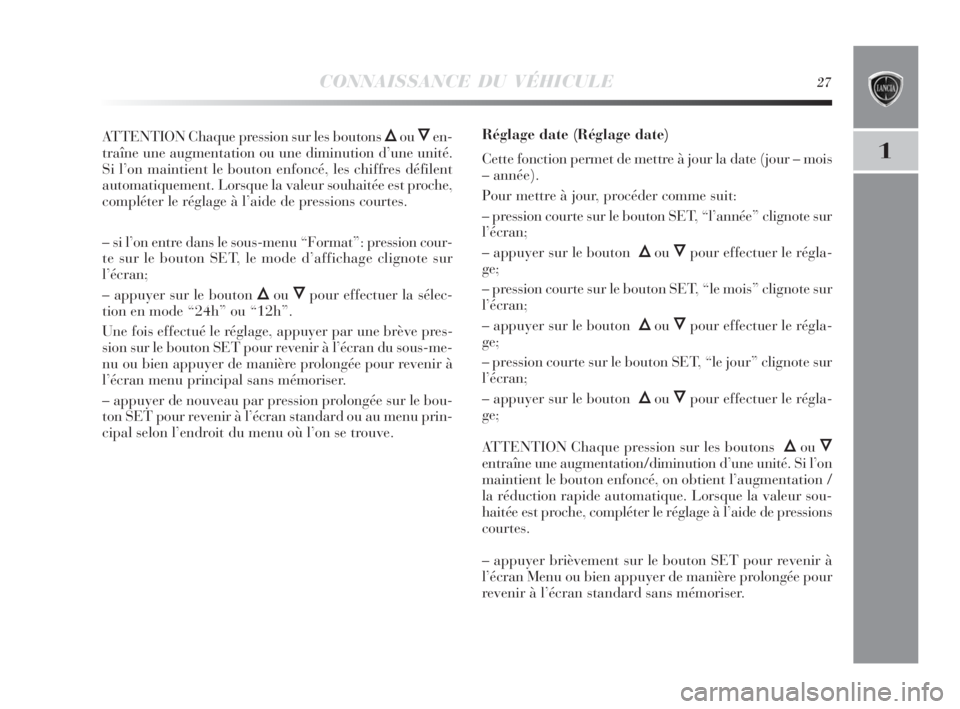

ATTENTION Chaque pression sur les boutons ÕouÔen-
traîne une augmentation ou une diminution d’une unité.
Si l’on maintient le bouton enfoncé, les chiffres défilent
automatiquement. Lorsque la valeur souhaitée est proche,
compléter le réglage à l’aide de pressions courtes.
– si l’on entre dans le sous-menu “Format”: pression cour-
te sur le bouton SET, le mode d’affichage clignote sur
l’écran;
– appuyer sur le bouton
ÕouÔpour effectuer la sélec-
tion en mode “24h” ou “12h”.
Une fois effectué le réglage, appuyer par une brève pres-
sion sur le bouton SET pour revenir à l’écran du sous-me-
nu ou bien appuyer de manière prolongée pour revenir à
l’écran menu principal sans mémoriser.
– appuyer de nouveau par pression prolongée sur le bou-
ton SET pour revenir à l’écran standard ou au menu prin-
cipal selon l’endroit du menu où l’on se trouve.Réglage date (Réglage date)
Cette fonction permet de mettre à jour la date (jour – mois
– année).
Pour mettre à jour, procéder comme suit:
– pression courte sur le bouton SET, “l’année” clignote sur
l’écran;
– appuyer sur le bouton
ÕouÔpour effectuer le régla-
ge;
– pression courte sur le bouton SET, “le mois” clignote sur
l’écran;
– appuyer sur le bouton
ÕouÔpour effectuer le régla-
ge;
– pression courte sur le bouton SET, “le jour” clignote sur
l’écran;
– appuyer sur le bouton
ÕouÔpour effectuer le régla-
ge;
ATTENTION Chaque pression sur les boutons
ÕouÔ
entraîne une augmentation/diminution d’une unité. Si l’on
maintient le bouton enfoncé, on obtient l’augmentation /
la réduction rapide automatique. Lorsque la valeur sou-
haitée est proche, compléter le réglage à l’aide de pressions
courtes.
– appuyer brièvement sur le bouton SET pour revenir à
l’écran Menu ou bien appuyer de manière prolongée pour
revenir à l’écran standard sans mémoriser.
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 27

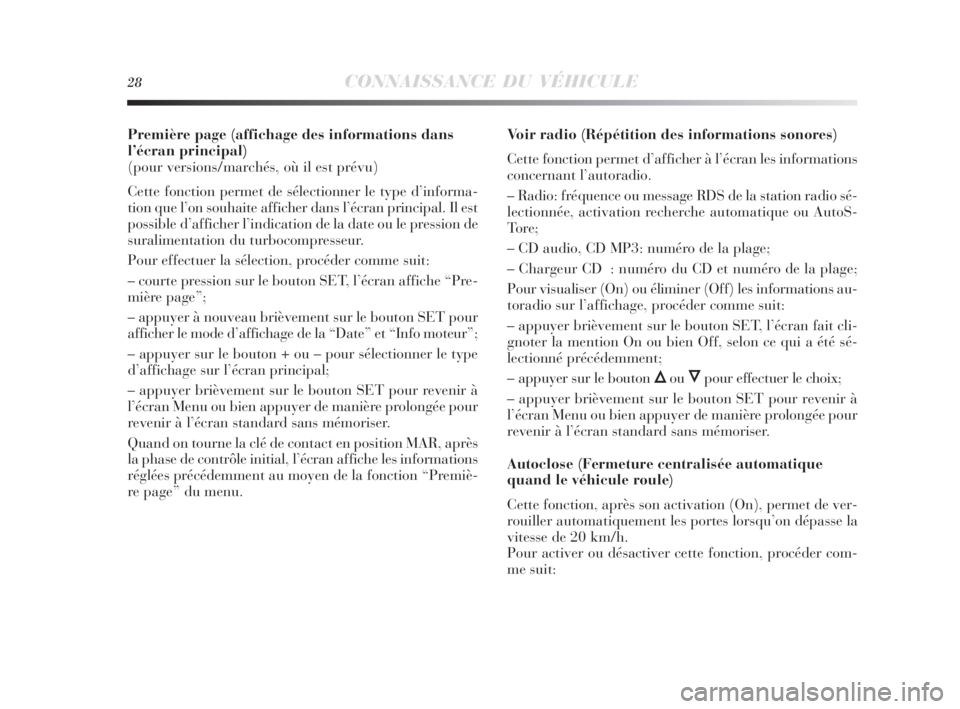

28CONNAISSANCE DU VÉHICULE
Première page (affichage des informations dans
l’écran principal)
(pour versions/marchés, où il est prévu)
Cette fonction permet de sélectionner le type d’informa-
tion que l’on souhaite afficher dans l’écran principal. Il est
possible d’afficher l’indication de la date ou le pression de
suralimentation du turbocompresseur.
Pour effectuer la sélection, procéder comme suit:
– courte pression sur le bouton SET, l’écran affiche “Pre-
mière page”;
– appuyer à nouveau brièvement sur le bouton SET pour
afficher le mode d’affichage de la “Date” et “Info moteur”;
– appuyer sur le bouton + ou – pour sélectionner le type
d’affichage sur l’écran principal;
– appuyer brièvement sur le bouton SET pour revenir à
l’écran Menu ou bien appuyer de manière prolongée pour
revenir à l’écran standard sans mémoriser.
Quand on tourne la clé de contact en position MAR, après
la phase de contrôle initial, l’écran affiche les informations
réglées précédemment au moyen de la fonction “Premiè-
re page” du menu.Voir radio (Répétition des informations sonores)
Cette fonction permet d’afficher à l’écran les informations
concernant l’autoradio.
– Radio: fréquence ou message RDS de la station radio sé-
lectionnée, activation recherche automatique ou AutoS-
To r e ;
– CD audio, CD MP3: numéro de la plage;
– Chargeur CD : numéro du CD et numéro de la plage;
Pour visualiser (On) ou éliminer (Off) les informations au-
toradio sur l’affichage, procéder comme suit:
– appuyer brièvement sur le bouton SET, l’écran fait cli-
gnoter la mention On ou bien Off, selon ce qui a été sé-
lectionné précédemment;
– appuyer sur le bouton
ÕouÔpour effectuer le choix;
– appuyer brièvement sur le bouton SET pour revenir à
l’écran Menu ou bien appuyer de manière prolongée pour
revenir à l’écran standard sans mémoriser.
Autoclose (Fermeture centralisée automatique
quand le véhicule roule)
Cette fonction, après son activation (On), permet de ver-
rouiller automatiquement les portes lorsqu’on dépasse la
vitesse de 20 km/h.
Pour activer ou désactiver cette fonction, procéder com-
me suit:
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 28

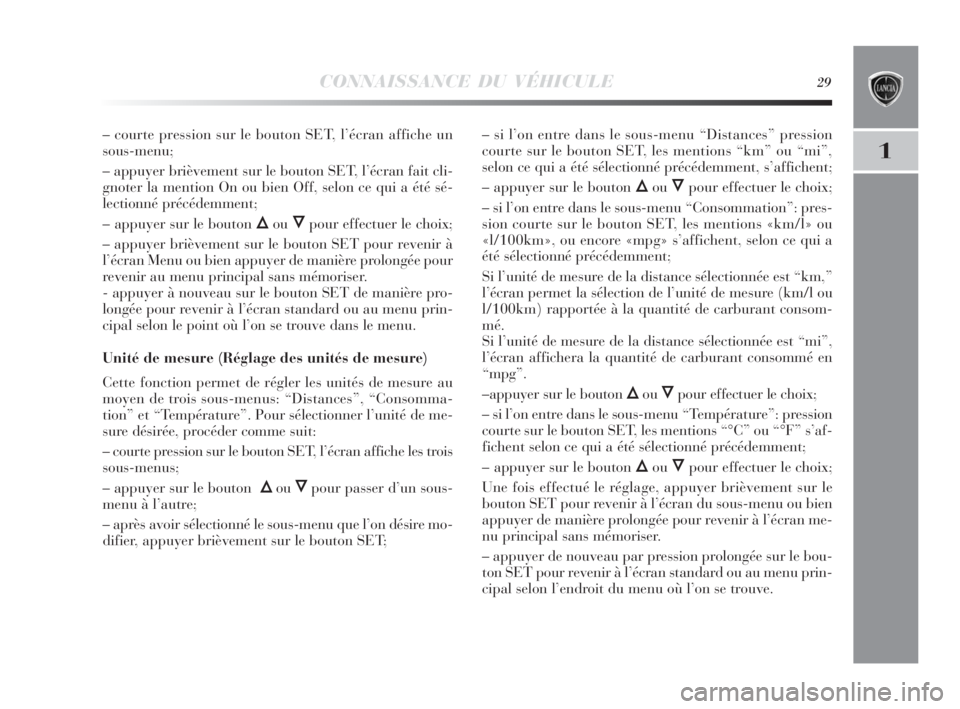

CONNAISSANCE DU VÉHICULE29
1
– courte pression sur le bouton SET, l’écran affiche un
sous-menu;
– appuyer brièvement sur le bouton SET, l’écran fait cli-
gnoter la mention On ou bien Off, selon ce qui a été sé-
lectionné précédemment;
– appuyer sur le bouton
ÕouÔpour effectuer le choix;
– appuyer brièvement sur le bouton SET pour revenir à
l’écran Menu ou bien appuyer de manière prolongée pour
revenir au menu principal sans mémoriser.
- appuyer à nouveau sur le bouton SET de manière pro-
longée pour revenir à l’écran standard ou au menu prin-
cipal selon le point où l’on se trouve dans le menu.
Unité de mesure (Réglage des unités de mesure)
Cette fonction permet de régler les unités de mesure au
moyen de trois sous-menus: “Distances”, “Consomma-
tion” et “Température”. Pour sélectionner l’unité de me-
sure désirée, procéder comme suit:
– courte pression sur le bouton SET, l’écran affiche les trois
sous-menus;
– appuyer sur le bouton
ÕouÔpour passer d’un sous-
menu à l’autre;
– après avoir sélectionné le sous-menu que l’on désire mo-
difier, appuyer brièvement sur le bouton SET;– si l’on entre dans le sous-menu “Distances” pression
courte sur le bouton SET, les mentions “km” ou “mi”,
selon ce qui a été sélectionné précédemment, s’affichent;
– appuyer sur le bouton
ÕouÔpour effectuer le choix;
– si l’on entre dans le sous-menu “Consommation”: pres-
sion courte sur le bouton SET, les mentions «km/l» ou
«l/100km», ou encore «mpg» s’affichent, selon ce qui a
été sélectionné précédemment;
Si l’unité de mesure de la distance sélectionnée est “km,”
l’écran permet la sélection de l’unité de mesure (km/l ou
l/100km) rapportée à la quantité de carburant consom-
mé.
Si l’unité de mesure de la distance sélectionnée est “mi”,
l’écran affichera la quantité de carburant consommé en
“mpg”.
–appuyer sur le bouton
ÕouÔpour effectuer le choix;
– si l’on entre dans le sous-menu “Température”: pression
courte sur le bouton SET, les mentions “°C” ou “°F” s’af-
fichent selon ce qui a été sélectionné précédemment;
– appuyer sur le bouton
ÕouÔpour effectuer le choix;
Une fois effectué le réglage, appuyer brièvement sur le
bouton SET pour revenir à l’écran du sous-menu ou bien
appuyer de manière prolongée pour revenir à l’écran me-
nu principal sans mémoriser.
– appuyer de nouveau par pression prolongée sur le bou-
ton SET pour revenir à l’écran standard ou au menu prin-
cipal selon l’endroit du menu où l’on se trouve.
001-142 Delta 3ed FR 30-11-2009 10:44 Pagina 29
