90POZNAWANIE SAMOCHODU

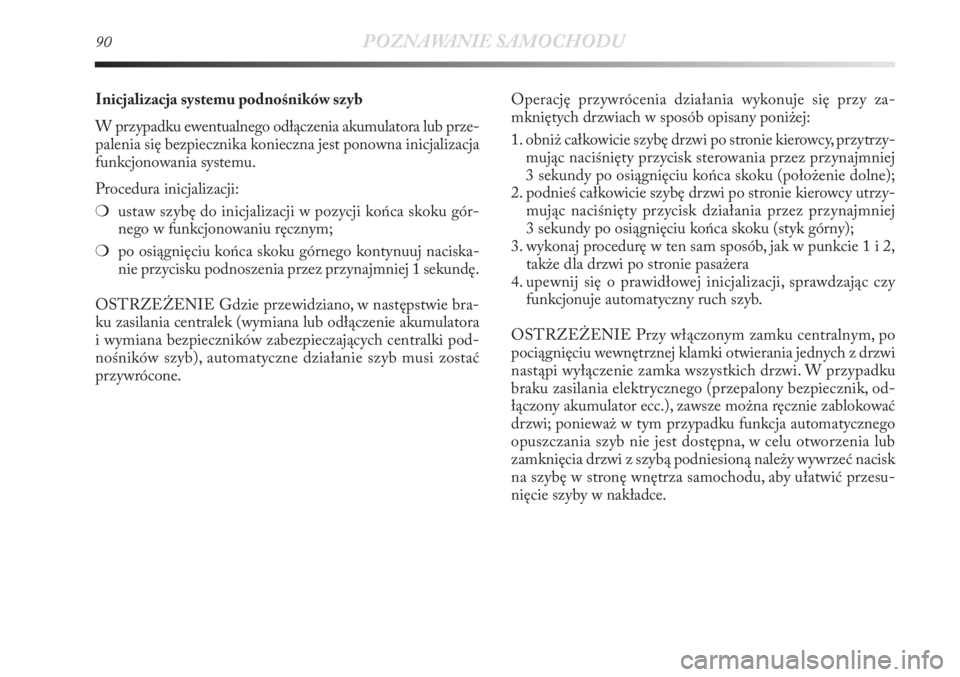

Inicjalizacja systemu podnośników szyb
W przypadku ewentualnego odłączenia akumulatora lub prze-
palenia się bezpiecznika konieczna jest ponowna inicjalizacja
funkcjonowania systemu.
Procedura inicjalizacji:
❍ustaw szybę do inicjalizacji w pozycji końca skoku gór-
nego w funkcjonowaniu ręcznym;
❍po osiągnięciu końca skoku górnego kontynuuj naciska-
nie przycisku podnoszenia przez przynajmniej 1 sekundę.
OSTRZEŻENIE Gdzie przewidziano, w następstwie bra-
ku zasilania centralek (wymiana lub odłączenie akumulatora
i wymiana bezpieczników zabezpieczających centralki pod-
nośników szyb), automatyczne działanie szyb musi zostać
przywrócone.Operację przywrócenia działania wykonuje się przy za-
mkniętych drzwiach w sposób opisany poniżej:
1. obniż całkowicie szybę drzwi po stronie kierowcy, przytrzy-
mując naciśnięty przycisk sterowania przez przynajmniej
3 sekundy po osiągnięciu końca skoku (położenie dolne);
2. podnieś całkowicie szybę drzwi po stronie kierowcy utrzy-
mując naciśnięty przycisk działania przez przynajmniej
3 sekundy po osiągnięciu końca skoku (styk górny);
3. wykonaj procedurę w ten sam sposób, jak w punkcie 1 i 2,
także dla drzwi po stronie pasażera
4. upewnij się o prawidłowej inicjalizacji, sprawdzając czy
funkcjonuje automatyczny ruch szyb.
OSTRZEŻENIE Przy włączonym zamku centralnym, po
pociągnięciu wewnętrznej klamki otwierania jednych z drzwi
nastąpi wyłączenie zamka wszystkich drzwi. W przypadku
braku zasilania elektrycznego (przepalony bezpiecznik, od-
łączony akumulator ecc.), zawsze można ręcznie zablokować
drzwi; ponieważ w tym przypadku funkcja automatycznego
opuszczania szyb nie jest dostępna, w celu otworzenia lub
zamknięcia drzwi z szybą podniesioną należy wywrzeć nacisk
na szybę w stronę wnętrza samochodu, aby ułatwić przesu-
nięcie szyby w nakładce.

POZNAWANIE SAMOCHODU91

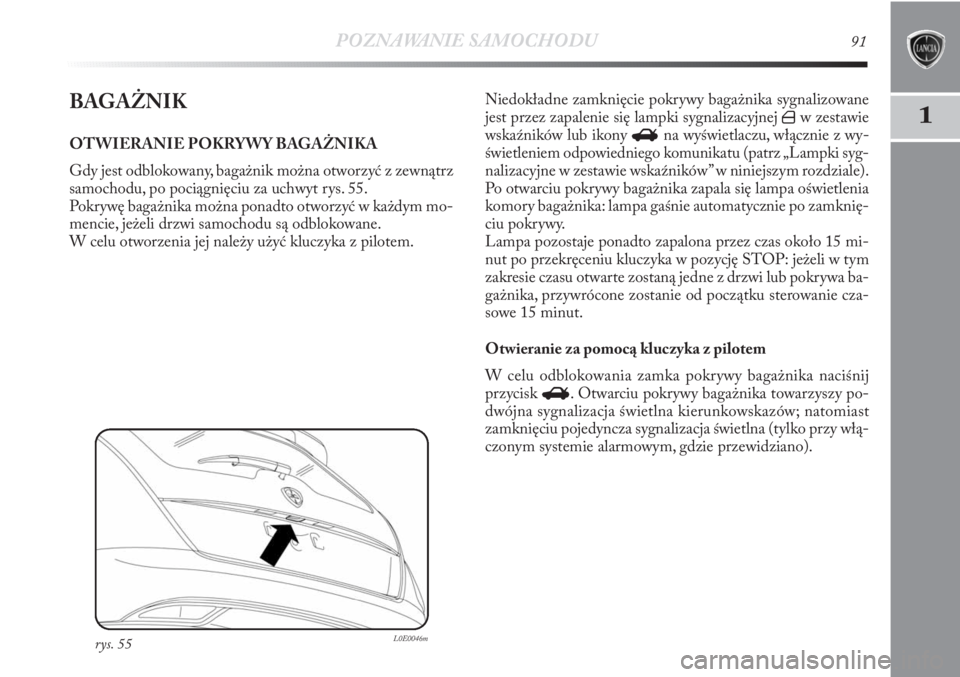

1BAGAŻNIK
OTWIERANIE POKRYWY BAGAŻNIKA
Gdy jest odblokowany, bagażnik można otworzyć z zewnątrz
samochodu, po pociągnięciu za uchwyt rys. 55.
Pokrywę bagażnika można ponadto otworzyć w każdym mo-
mencie, jeżeli drzwi samochodu są odblokowane.
W celu otworzenia jej należy użyć kluczyka z pilotem.
rys. 55L0E0046m
Niedokładne zamknięcie pokrywy bagażnika sygnalizowane
jest przez zapalenie się lampki sygnalizacyjnej
´w zestawie
wskaźników lub ikony
Rna wyświetlaczu, włącznie z wy-
świetleniem odpowiedniego komunikatu (patrz „Lampki syg-
nalizacyjne w zestawie wskaźników” w niniejszym rozdziale).
Po otwarciu pokrywy bagażnika zapala się lampa oświetlenia
komory bagażnika: lampa gaśnie automatycznie po zamknię-
ciu pokrywy.
Lampa pozostaje ponadto zapalona przez czas około 15 mi-
nut po przekręceniu kluczyka w pozycję STOP: jeżeli w tym
zakresie czasu otwarte zostaną jedne z drzwi lub pokrywa ba-
gażnika, przywrócone zostanie od początku sterowanie cza-
sowe 15 minut.
Otwieranie za pomocą kluczyka z pilotem
W celu odblokowania zamka pokrywy bagażnika naciśnij
przycisk
R. Otwarciu pokrywy bagażnika towarzyszy po-
dwójna sygnalizacja świetlna kierunkowskazów; natomiast
zamknięciu pojedyncza sygnalizacja świetlna (tylko przy włą-
czonym systemie alarmowym, gdzie przewidziano).

92POZNAWANIE SAMOCHODU

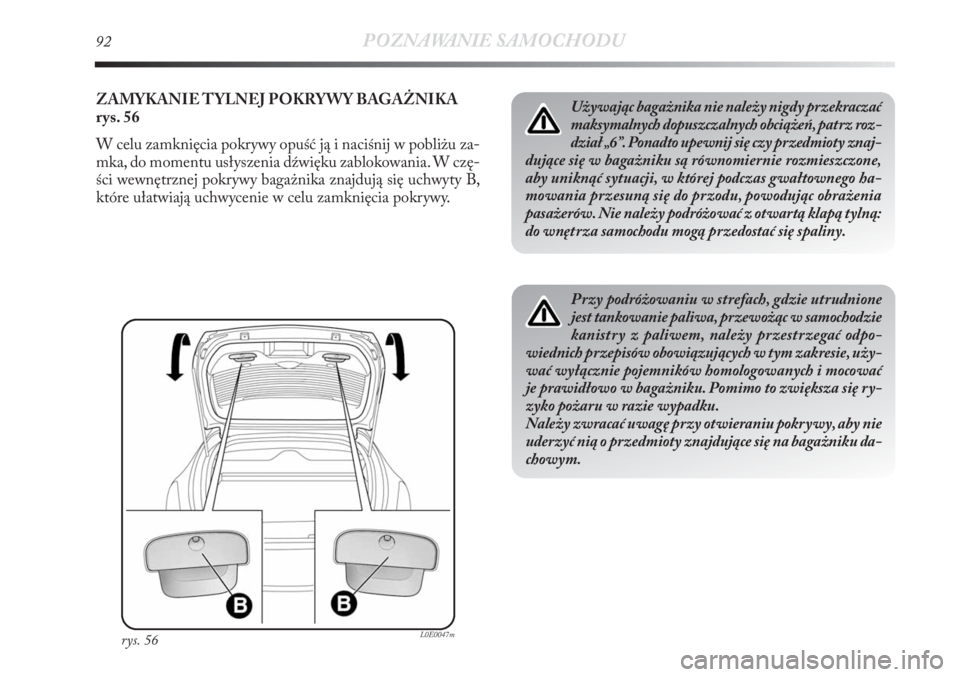

ZAMYKANIE TYLNEJ POKRYWY BAGAŻNIKA
rys. 56
W celu zamknięcia pokrywy opuść ją i naciśnij w pobliżu za-
mka, do momentu usłyszenia dźwięku zablokowania. W czę-
ści wewnętrznej pokrywy bagażnika znajdują się uchwyty B,
które ułatwiają uchwycenie w celu zamknięcia pokrywy.
rys. 56L0E0047m
Przy podróżowaniu w strefach, gdzie utrudnione
jest tankowanie paliwa, przewożąc w samochodzie
kanistry z paliwem, należy przestrzegać odpo-
wiednich przepisów obowiązujących w tym zakresie, uży-
wać wyłącznie pojemników homologowanych i mocować
je prawidłowo w bagażniku. Pomimo to zwiększa się ry-
zyko pożaru w razie wypadku.
Należy zwracać uwagę przy otwieraniu pokrywy, aby nie
uderzyć nią o przedmioty znajdujące się na bagażniku da-
chowym.
Używając bagażnika nie należy nigdy przekraczać
maksymalnych dopuszczalnych obciążeń, patrz roz-
dział „6”. Ponadto upewnij się czy przedmioty znaj-
dujące się w bagażniku są równomiernie rozmieszczone,
aby uniknąć sytuacji, w której podczas gwałtownego ha-
mowania przesuną się do przodu, powodując obrażenia
pasażerów. Nie należy podróżować z otwartą klapą tylną:
do wnętrza samochodu mogą przedostać się spaliny.

POZNAWANIE SAMOCHODU93
1
rys. 57L0E0048m

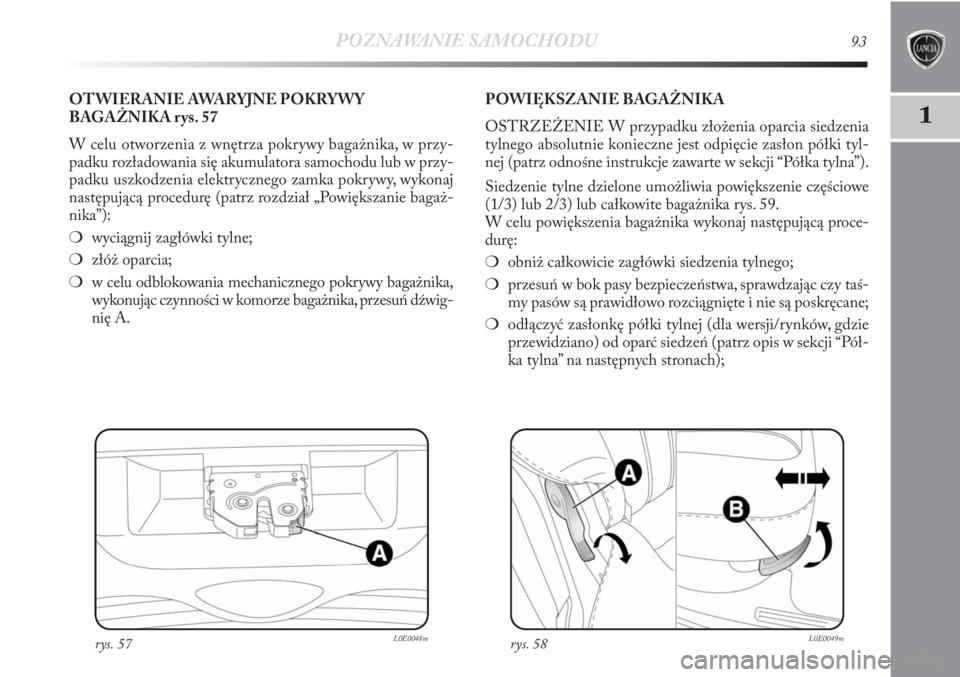

OTWIERANIE AWARYJNE POKRYWY
BAGAŻNIKA rys. 57
W celu otworzenia z wnętrza pokrywy bagażnika, w przy-
padku rozładowania się akumulatora samochodu lub w przy-
padku uszkodzenia elektrycznego zamka pokrywy, wykonaj
następującą procedurę (patrz rozdział „Powiększanie bagaż-
nika”):
❍wyciągnij zagłówki tylne;
❍złóż oparcia;
❍w celu odblokowania mechanicznego pokrywy bagażnika,
wykonując czynności w komorze bagażnika, przesuń dźwig-
nię A.POWIĘKSZANIE BAGAŻNIKA
OSTRZEŻENIE W przypadku złożenia oparcia siedzenia
tylnego absolutnie konieczne jest odpięcie zasłon półki tyl-
nej (patrz odnośne instrukcje zawarte w sekcji “Półka tylna”).
Siedzenie tylne dzielone umożliwia powiększenie częściowe
(1/3) lub 2/3) lub całkowite bagażnika rys. 59.
W celu powiększenia bagażnika wykonaj następującą proce-
durę:
❍obniż całkowicie zagłówki siedzenia tylnego;
❍przesuń w bok pasy bezpieczeństwa, sprawdzając czy taś-
my pasów są prawidłowo rozciągnięte i nie są poskręcane;
❍odłączyć zasłonkę półki tylnej (dla wersji/rynków, gdzie
przewidziano) od oparć siedzeń (patrz opis w sekcji “Pół-
ka tylna” na następnych stronach);
rys. 58L0E0049m

94POZNAWANIE SAMOCHODU
rys. 59L0E0110m
❍posługując się dźwignią A-rys. 58 złóż żądane oparcie (aby
ułatwić wykonanie operacji przesuń lekko w przód sie-
dzenia posługując się dźwignią B, dla wersji/rynków gdzie
przewidziano);
Aby powiększyć bardziej przestrzeń bagażnika, można prze-
sunąć siedzenia tylne w przód, używając uchwytu B-rys. 58
(dla wersji/rynków gdzie przewidziano).
OSTRZEŻENIE W celu uzyskania jednolitej płaszczyzny
podłogi ładunkowej, przed złożeniem oparć konieczne jest
ustawienie zagłówków w pozycję „całkowicie wysunięte”.
PRZYWRACENIE POZYCJI SIEDZENIA
TYLNEGO
Aby ułatwić manewr przywrócenia pozycji oparcia, przed zło-
żeniem siedzenia zaleca się ustawić poduszkę w pozycję „cał-
kowicie do przodu”. Przesuń w bok pasy bezpieczeństwa
sprawdzając czy taśmy pasów są prawidłowo rozciągnięte i nie
są poskręcane. Po naciśnięciu dźwigni A-rys. 58, podnieś opar-
cia przesuwając je w tył, do usłyszenia dźwięku zablokowa-
nia obu mechanizmów mocujących.
Używając uchwytu B-rys. 58 (dla wersji/rynków gdzie prze-
widziano), przesuń siedzenia w tył do momentu usłyszenia
dźwięku zablokowania.
Upewnij się czy oparcia zostały prawidłowo za-
mocowane z obu stron, aby w przypadku gwał-
townego hamowania oparcie nie przesunęło się
w przód, powodując obrażenia pasażerów.

POZNAWANIE SAMOCHODU95
1
rys. 61L0E0051m
❍chwycić uchwyty C i przesunąć zasłonki w zwijaczu;
❍odłącz zaczepy A-rys. 61 (po jednym z każdej strony);
❍odłącz mocowania B-rys. 61, obróć półkę tylna o 90° na-
stępnie wyciągnij ją w kierunku zewnętrznym.
Aby przywrócić pozycję półki tylnej odwróć kolejność ope-

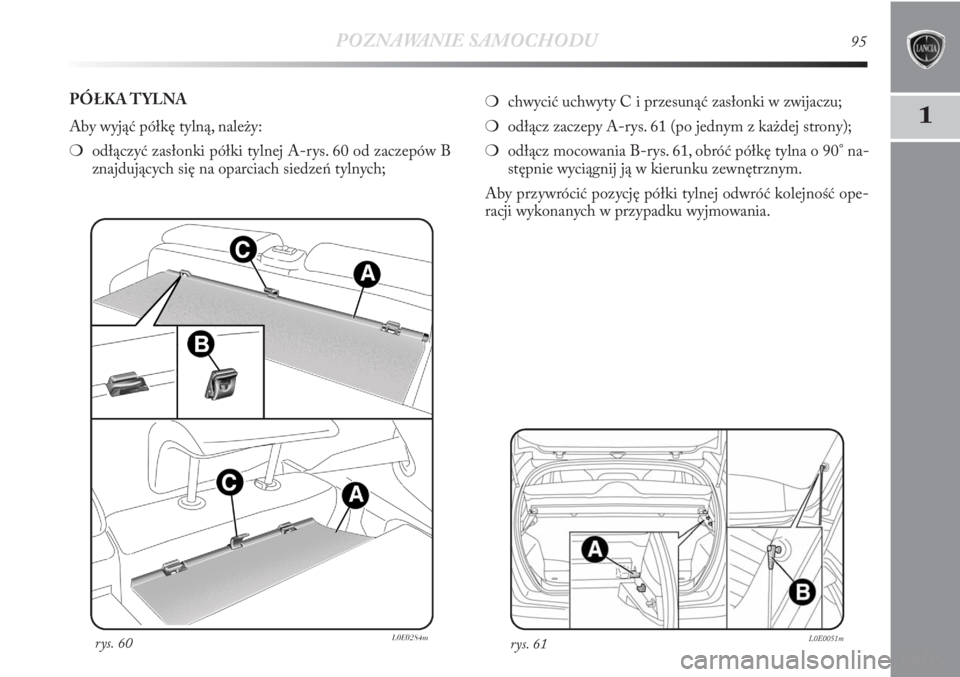

racji wykonanych w przypadku wyjmowania. PÓŁKA TYLNA
Aby wyjąć półkę tylną, należy:
❍odłączyć zasłonki półki tylnej A-rys. 60 od zaczepów B
znajdujących się na oparciach siedzeń tylnych;
rys. 60L0E0284m

96POZNAWANIE SAMOCHODU

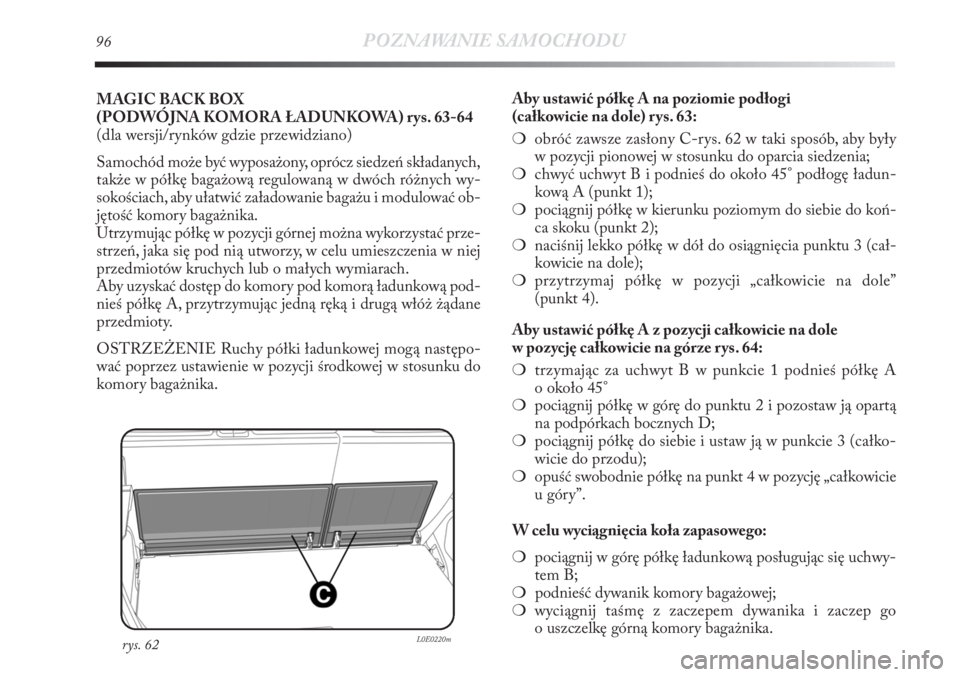

MAGIC BACK BOX
(PODWÓJNA KOMORA ŁADUNKOWA) rys. 63-64
(dla wersji/rynków gdzie przewidziano)
Samochód może być wyposażony, oprócz siedzeń składanych,
także w półkę bagażową regulowaną w dwóch różnych wy-
sokościach, aby ułatwić załadowanie bagażu i modulować ob-
jętość komory bagażnika.
Utrzymując półkę w pozycji górnej można wykorzystać prze-
strzeń, jaka się pod nią utworzy, w celu umieszczenia w niej
przedmiotów kruchych lub o małych wymiarach.
Aby uzyskać dostęp do komory pod komorą ładunkową pod-
nieś półkę A, przytrzymując jedną ręką i drugą włóż żądane
przedmioty.
OSTRZEŻENIE Ruchy półki ładunkowej mogą następo-
wać poprzez ustawienie w pozycji środkowej w stosunku do

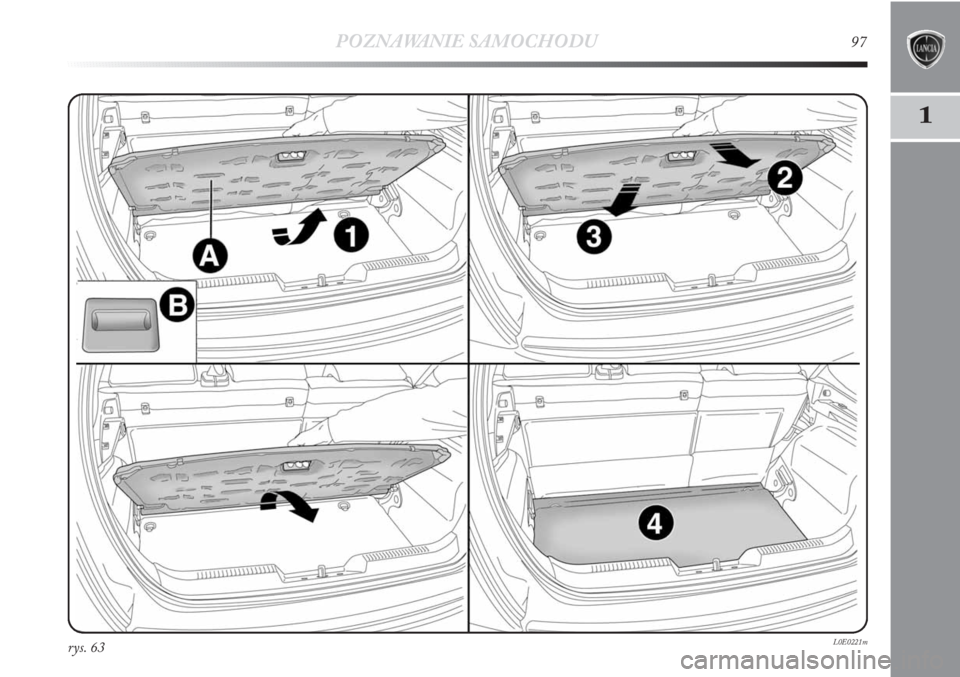

komory bagażnika.Aby ustawić półkę A na poziomie podłogi
(całkowicie na dole) rys. 63:
❍obróć zawsze zasłony C-rys. 62 w taki sposób, aby były
w pozycji pionowej w stosunku do oparcia siedzenia;
❍chwyć uchwyt B i podnieś do około 45° podłogę ładun-
kową A (punkt 1);
❍pociągnij półkę w kierunku poziomym do siebie do koń-
ca skoku (punkt 2);
❍naciśnij lekko półkę w dół do osiągnięcia punktu 3 (cał-
kowicie na dole);
❍przytrzymaj półkę w pozycji „całkowicie na dole”
(punkt 4).

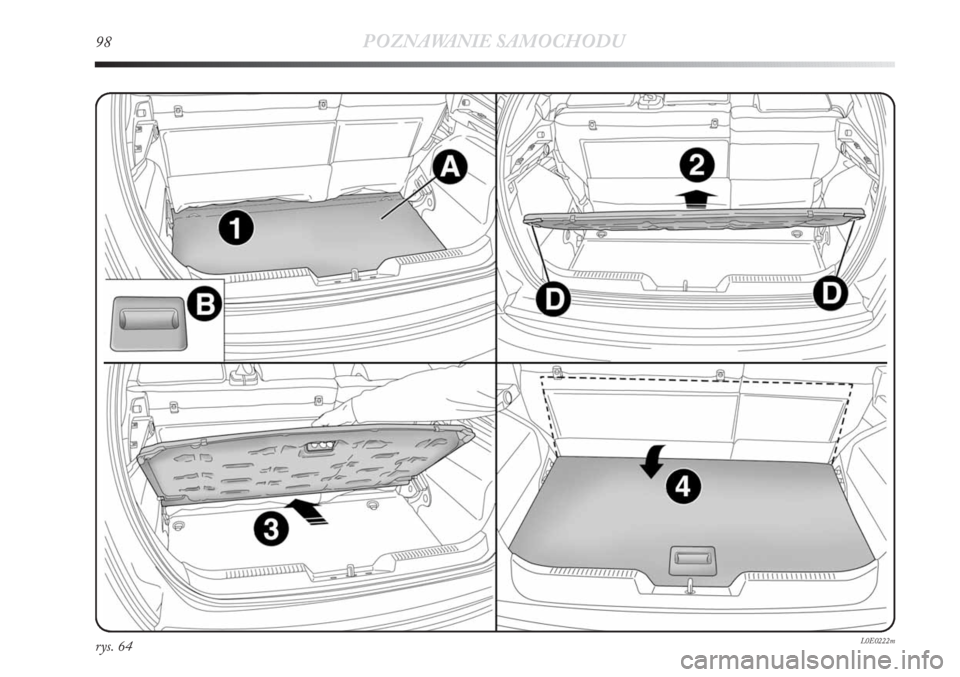

Aby ustawić półkę A z pozycji całkowicie na dole
w pozycję całkowicie na górze rys. 64:
❍trzymając za uchwyt B w punkcie 1 podnieś półkę A
o około 45°
❍pociągnij półkę w górę do punktu 2 i pozostaw ją opartą
na podpórkach bocznych D;
❍pociągnij półkę do siebie i ustaw ją w punkcie 3 (całko-
wicie do przodu);
❍opuść swobodnie półkę na punkt 4 w pozycję „całkowicie
u góry”.
W celu wyciągnięcia koła zapasowego:
❍pociągnij w górę półkę ładunkową posługując się uchwy-
tem B;
❍podnieść dywanik komory bagażowej;
❍wyciągnij taśmę z zaczepem dywanika i zaczep go
o uszczelkę górną komory bagażnika.
rys. 62L0E0220m

POZNAWANIE SAMOCHODU97
1
rys. 63L0E0221m

98POZNAWANIE SAMOCHODU
rys. 64L0E0222m

POZNAWANIE SAMOCHODU99
1
rys. 65L0E0053m

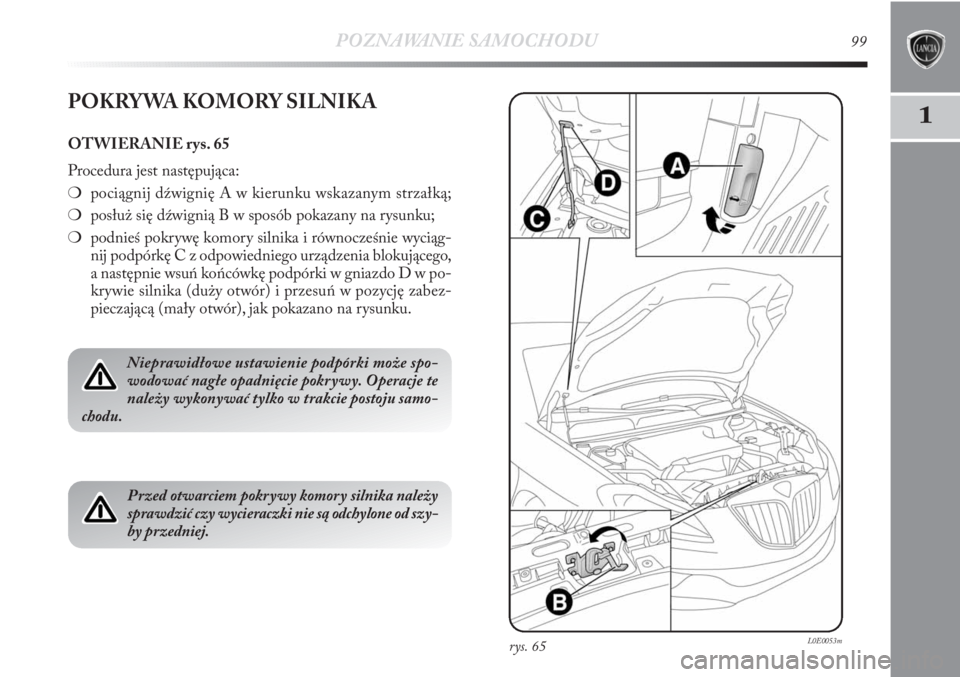

POKRYWA KOMORY SILNIKA
OTWIERANIE rys. 65
Procedura jest następująca:
❍pociągnij dźwignię A w kierunku wskazanym strzałką;
❍posłuż się dźwignią B w sposób pokazany na rysunku;
❍podnieś pokrywę komory silnika i równocześnie wyciąg-
nij podpórkę C z odpowiedniego urządzenia blokującego,
a następnie wsuń końcówkę podpórki w gniazdo D w po-
krywie silnika (duży otwór) i przesuń w pozycję zabez-
pieczającą (mały otwór), jak pokazano na rysunku.
Nieprawidłowe ustawienie podpórki może spo-
wodować nagłe opadnięcie pokrywy. Operacje te
należy wykonywać tylko w trakcie postoju samo-
chodu.
Przed otwarciem pokrywy komory silnika należy
sprawdzić czy wycieraczki nie są odchylone od szy-
by przedniej.
