CONNAISSANCE DE LA VOITURE11
1
Airbag côté passager/airbags latéraux
désactivés (jaune ambre)
Le témoin
“s’allume en désactivant l’airbag
frontal côté passager et l’airbag latéral. Avec les
airbags frontaux côté passager activés, en tournant la clé
sur MAR, le témoin
“s’allume de manière fixe pendant
environ 4 secondes, il clignote encore pendant 4 secondes
supplémentaires, puis il doit s’éteindre.
“
L’anomalie du témoin “est signalée par l’al-
lumage du témoin
¬. De plus, le système air-
bag désactive automatiquement les airbags côté
passager (frontal et latéral pour les versions/
marchés qui le prévoient). Avant de continuer,
contacter le réseau Après-Vente Lancia pour faire
immédiatement contrôler le système.
Ceintures de sécurité non bouclées (rouge)
Le témoin s’allume de manière permanente
quand le véhicule ne roule pas et que la cein-
ture de sécurité côté conducteur est mal bouclée.
Le témoin en question clignotera, en même temps qu’un
message sonore (buzzer) sera émis, lorsque les ceintures
des places avant ne sont pas correctement bouclées et que
la voiture roule.
L’avertisseur sonore (buzzer) du système S.B.R. (Seat Belt
Reminder) ne peut être neutralisé que par le Réseau Après-
vente Lancia. Le système peut être réactivé au moyen du
menu de configuration.
<
Charge insuffisante de la batterie (rouge)
Lorsque vous tournez la clé en position MAR,
le témoin s’allume, mais il doit s’éteindre une
fois que le moteur est lancé (avec le moteur au ra-
lenti, un bref retard à l’extinction est admis).
Si le témoin reste allumé, fixe ou clignotant : s’adresser
immédiatement au Réseau Après-vente Lancia.
w
Témoin allumé fixement :pression de l’huile
moteur insuffisante (rouge)
Témoin clignotant : huile moteur dégradée
(uniquement versions Multijet avec
DPF – rouge)
Lorsque vous tournez la clé en position MAR, le témoin
s’allume mais il doit s’éteindre dès le démarrage du mo-
teur.
1. Pression insuffisante de l’huile moteur
Le témoin s’allume en mode fixe conjointement (pour les
versions/marchés qui le prévoient) au message visualisé
sur l’écran lorsque le système relève un manque de pres-
sion de l’huile moteur.
v
Si le témoin
vs’allume pendant la
marche (sur certaines versions en même
temps que le message visualisé à l’écran),
couper immédiatement le moteur et s’adresser au
Réseau Après-vente Lancia.

Quand le témoin s’allume, l’huile moteur dé-
tériorée doit être vidangée dès que possible et
jamais plus de 500 km après que le témoin se
soit allumé pour la première fois. Le non respect des
informations ci-dessus pourrait causer de graves
dommages au moteur et la déchéance de la garantie.
Rappelons que l’allumage de ce témoin n’est pas lié
à la quantité d’huile présente dans le moteur et donc
en cas d’allumage clignotant du témoin, il est abso-
lument inutile d’ajouter de l’huile dans le moteur. 12
CONNAISSANCE DE LA VOITURE
Anomalie de la direction assistée
électrique « Dualdrive » (rouge)
Lorsque vous tournez la clé en position MAR, le
témoin s’allume, mais il doit s’éteindre après
quelques secondes.
Si le témoin reste allumé, on ne pourra pas compter sur la
direction assistée électrique et l’effort sur le volant augmen-
tera sensiblement même s’il sera toujours possible de braquer.
Dans ce cas, s’adresser au Réseau Après-vente Lancia. Le
message dédié apparaît à l’écran.
g
Activation de la direction assistée
électrique « Dualdrive »
Le témoin (ou la mention CITY sur l’écran)
s’allume lorsque vous activez la direction assis-
tée électrique « Dualdrive » en appuyant sur le bouton cor-
respondant. En appuyant de nouveau sur le bouton, l’in-
dication CITY s’éteint.
CITY
2. Huile moteur dégradée
(uniquement versions Multijet avec DPF)
Le témoin s’allume et clignote, un message spécifique
s’affiche à l’écran (pour les versions/marchés où cela est
prévu). Suivant les versions, le témoin peut clignoter de
la façon suivante :
– pendant 1 minute toutes les deux heures ;
– pendant des cycles de 3 minutes entrecoupés d’inter-
valles de 5 secondes durant lesquels le témoin s’éteint, et
ce, jusqu’à ce que l’huile soit vidangée.
Après la première signalisation, à chaque démarrage du
moteur, le témoin continuera à clignoter selon les moda-
lités indiquées auparavant, et ce, jusqu’à ce que l’huile
soit vidangée. L’afficheur (pour les versions/marchés qui
le prévoient) visualise, outre le témoin, un message dédié.
L’allumage en mode clignotant de ce témoin ne doit pas
être considéré comme une anomalie de la voiture, mais
comme un avertissement qui prévient le client que l’uti-
lisation normale de la voiture a conduit à la nécessité de
vidanger l’huile.
Il est bon de rappeler que la dégradation de l’huile est ac-
célérée par :
– une utilisation principalement en ville de la voiture qui
augmente la fréquence de régénération du DPF
– une utilisation de la voiture sur de brefs trajets, ce qui
empêche le moteur d’atteindre la température de régime
– des interruptions répétées de la procédure de régénéra-
tion signalées par l’allumage du témoin DPF.

16CONNAISSANCE DE LA VOITURE
Réserve de carburant (jaune ambre)
Quand vous tournez la clé en position MAR,
le témoin s’allume, mais il doit s’éteindre après
quelques secondes. Le témoin s’allume lorsqu’il
reste de 5 à 7 litres de carburant dans le réservoir.
Le message dédié apparaît à l’écran.
ATTENTION Le clignotement du témoin indique une ano-
malie du système. Dans ce cas, s’adresser au Réseau Après-
vente Lancia pour faire contrôler le système.
K
La vitesse à laquelle on roule doit toujours tenir
compte de la circulation, des conditions atmo-
sphériques et de la réglementation en vigueur en
matière de code de la route. À noter par ailleurs qu’il est
possible de couper le moteur même si le témoin DPF est
allumé ; des interruptions répétées de la procédure de ré-
génération risquent cependant d’entraîner la détériora-
tion précoce de l’huile moteur. C’est la raison pour la-
quelle il est toujours recommandé d’attendre que le voyant
s’éteigne avant de couper le moteur en suivant les indi-
cations reportées ci-dessus. Il n’est pas conseillé de ter-
miner la régénération du DPF avec la voiture à l’arrêt.Si le témoin s’allume de manière fixe, cela dénote un dysfonc-
tionnement du système d’alimentation/allumage qui risque de
provoquer de fortes émissions à l’échappement, une dégrada-
tion des performances, une mauvaise maniabilité et des consom-
mations élevées. Sur certaines versions, l’écran affiche le mes-
sage dédié. Dans ces conditions, vous pouvez continuer à rou-
ler en évitant toutefois de demander au moteur des efforts trop
lourds ou des vitesses élevées. L’utilisation prolongée de la voi-
ture avec le témoin allumé de manière fixe peut provoquer
des dommages. Contacter au plus vite le Réseau Après-vente
Lancia. Le témoin s’éteint si l’anomalie disparaît, mais le sys-
tème mémorise systématiquement le signal.
Uniquement pour les moteurs à essence
Le clignotement du témoin signale un risque de dommage du
catalyseur. En cas de clignotement du témoin, il faut relâcher
la pédale de l’accélérateur, revenir à bas régime, jusqu’à ce que
le témoin ne clignote plus ; poursuivre la marche à une vites-
se modérée, en essayant d’éviter des conditions de conduite qui
peuvent provoquer des clignotements ultérieurs et s’adresser le
plus tôt possible au Réseau Après-vente Lancia.
Anomalie du système EOBD/Injection
(jaune ambre)
En conditions normales, en tournant la clé de
contact en position MAR, le témoin s’allume, mais
il doit s’éteindre dès que le moteur est lancé.
Si le témoin reste allumé ou s’allume quand le véhicule rou-
le, cela signale un dysfonctionnement du système d’injection.
U
Si, en tournant la clé de contact sur MAR, le té-
moinUne s’allume pas ou si, pendant la
marche, il s’allume en mode fixe ou clignotant
(accompagné, sur certaines versions, d’un message
à l’écran), s’adresser le plus tôt possible au Réseau
Après-vente Lancia. Le fonctionnement du témoin U
peut être vérifié au moyen d’appareils spéciaux par les
agents de contrôle de la circulation. Se conformer aux
normes en vigueur dans le pays concerné.

CONNAISSANCE DE LA VOITURE21
1
Feux de route (bleu)
Le témoin s’allume quand vous allumez les
feux de route.
1
Régulateur de vitesse constante
(cruise control) (vert)
(pour les versions/marchés qui le prévoient)
Quand vous tournez la clé en position MAR, le
témoin s’allume, mais il doit s’éteindre après quelques se-
condes. Le témoin sur le cadran s’allume lorsqu’vous tour-
nez la bague du Cruise Control sur ON.
Le message dédié apparaît à l’écran.
Ü
ÉCRAN
La voiture peut être dotée d’un écran multifonction ou
d’un écran multifonction reconfigurable en mesure d’of-
frir des informations utiles à l’utilisateur, en fonction des
réglages effectués au préalable, pendant la conduite de
la voiture.
ÉCRAN « STANDARD » ÉCRAN MULTIFONCTION
Versions sans Start&Stop fig. 4
L’écran standard affiche les indications suivantes :
A. Date
B. Enclenchement éventuel de la direction électrique as-
sistée Dualdrive
C. Indication mode de conduite Sport (pour les ver-
sions/marchés qui le prévoient)
D. Heure
E. Odomètre (visualisation des kilomètres/miles par-
courus)
F. Avertissement de présence éventuelle de verglas sur
la chaussée
G. Température extérieure
H. Échéance de l’entretien programmé
I. Position d’assiette des phares (uniquement avec les
feux de croisement allumés)
fig. 4L0E1000f

CONNAISSANCE DE LA VOITURE23
1
E. Signalisation de l’état du véhicule (ex. portières ou-
vertes, ou bien présence éventuelle de verglas sur la rou-
te, etc. ...)/Indication fonction Start&Stop (pour les ver-
sions/marchés qui la prévoient)/Gear Shift Indicator
(indication changement de vitesse) (pour les versions/
marchés qui le prévoient)
F. Position d’assiette des phares (uniquement avec les
feux de croisement allumés)
G. Température extérieure
Sur certaines versions, en sélectionnant la rubrique « In-
fo moteur » dans le menu, quand vous tournez la clé de
contact en position MAR, l’écran affiche la pression de la
turbine fig. 6.
fig. 6L0E0004mfig. 5L0E1033f
ÉCRAN « STANDARD » ÉCRAN MULTIFONCTION
RECONFIGURABLE fig. 5
L’écran standard affiche les indications suivantes :
A. Heure
B. Date
C. Indication mode de conduite Sport (pour les ver-
sions/marchés qui le prévoient)
D. Odomètre (visualisation des kilomètres/miles par-
courus)

CONNAISSANCE DE LA VOITURE61
1
Activation du recyclage de l’air d’habitacle
et activation de la fonction AQS
(Air Quality System) fig. 26
Appuyer sur le bouton
T.
Le recyclage de l’air d’habitacle se déroule selon trois
modes de fonctionnement différents :
❍contrôle automatique, signalé par la mention AQS
à l’écran et par la DEL sur le bouton
Téteinte ;
❍désactivation forcée (recyclage d’air intérieur toujours
désactivé avec prise d’air de l’extérieur), signalée par
la DEL sur le bouton
Téteinte ;
❍activation forcée (recyclage de l’air intérieur toujours
activé), signalée par la DEL sur le bouton
Tal-
lumée.
En appuyant sur le bouton OFF, le climatiseur active au-
tomatiquement le recyclage de l’air intérieur (DEL sur le
bouton
Tallumée). Lorsque vous appuyez sur le bou-
ton
T, il reste cependant possible d’activer le recyclage
de l’air d’habitacle (DEL sur le bouton éteinte) et inverse-
ment.
Quand le bouton OFF est actionné (DEL sur le bouton al-
lumée), il n’est pas possible d’activer la fonction AQS (Air
Quality System).ATTENTION Le recyclage de l’air intérieur permet, selon
le mode de fonctionnement sélectionné (« chauffage » ou
« refroidissement »), d’arriver plus rapidement aux condi-
tions désirées. L’activation du recyclage d’air d’habitacle
est déconseillée si le temps est pluvieux/froid, car cela
risque de provoquer de la buée, surtout si le climatiseur
n’est pas en service. Il est préférable d’enclencher le re-
cyclage de l’air intérieur pendant les arrêts en pleine cir-
culation ou dans des tunnels, afin d’éviter que de l’air pol-
lué ne pénètre dans l’habitacle. Éviter d’utiliser cette fonc-
tion pendant trop longtemps, notamment si plusieurs per-
sonnes sont à bord, afin d’éviter l’embuage des vitres.
Activation de la fonction AQS (Air Quality System)
La fonction AQS (mention AQS à l’écran) active auto-
matiquement le recyclage de l’air d’habitacle si l’air ex-
térieur est pollué (par exemple dans les bouchons ou les
tunnels).
ATTENTION Quand la fonction AQS est active, au bout
d’environ 15 minutes consécutives de recyclage de l’air in-
térieur, pour permettre le renouvellement de l’air d’habi-
tacle, le climatiseur active, pendant 1 minute environ, la
prise d’air de l’extérieur, quel que soit le niveau de pol-
lution de l’air extérieur.

CONNAISSANCE DE LA VOITURE65
1
FONCTION CHANGEMENT DE FILE
Si vous souhaitez signaler un changement de file, placer
le levier gauche en position instable pendant moins d’une
demi-seconde. Le clignotant clignotera 5 fois du côté sé-
lectionné, puis s’éteindra automatiquement.
DISPOSITIF « FOLLOW ME HOME »
Il permet, pendant un certain laps de temps, d’éclairer l’es-
pace situé devant le véhicule.
Activation
Avec la clé de contact en position de STOP ou extraite,
tirer le levier vers le volant dans les 2 minutes qui sui-
vent l’extinction du moteur. À chaque actionnement du
levier, l’allumage des feux est prolongé de 30 secondes,
jusqu’à un maximum de 210 secondes ; une fois ce laps
de temps écoulé, les feux s’éteignent automatiquement.
Chaque actionnement du levier provoque l’allumage du
témoin 3 sur le combiné de bord, alors que sur l’écran s’af-
fiche la durée d’activité de la fonction. Le témoin s’allu-
me au premier actionnement du levier et demeure allu-
mé jusqu’à la désactivation automatique de la fonction.
Chaque actionnement du levier augmente seulement la
durée d’activation des feux.
Désactivation
Maintenir le levier tiré vers le volant pendant plus de 2 se-
condes.NETTOYAGE DES VITRES
Le levier droit fig. 29 commande l’actionnement de l’es-
suie-glace/lave-glace et de l’essuie-glace arrière/lave-glace
arrière.
ESSUIE-GLACE/LAVE-GLACE fig. 29
Le fonctionnement se produit uniquement lorsque la clé
de contact est tournée sur MAR.
Le levier droit peut être placé sur cinq positions diffé-
rentes :
A : essuie-glace arrêté.
B : fonctionnement par intermittence.
Levier en position B, en tournant le sélecteur F, vous pou-
vez sélectionner quatre vitesses possibles de fonctionne-
ment en mode intermittent :
,= intermittence très lente
■= intermittence lente.
■■= intermittence moyenne.
■■■= intermittence rapide.
C : fonctionnement continu lent ;
D : fonctionnement continu rapide ;
E : fonctionnement rapide temporaire (position instable).

66CONNAISSANCE DE LA VOITURE
Fonction « Lavage intelligent »
En tirant le levier vers le volant (position instable), vous
actionnez le lave-glace. Si vous maintenez le levier tiré,
vous pouvez activer d’un seul mouvement le jet du lave-
glace ainsi que l’essuie-glace ; en effet, ce dernier est au-
tomatiquement actionné si le levier est tiré pendant plus
d’une demi-seconde. Le fonctionnement de l’essuie-glace
s’arrête quelques balayages après le relâchement du levier ;
un dernier « balayage de nettoyage », quelques secondes
après, parachève l’opération d’essuyage.
fig. 29L0E0021m
ESSUIE-GLACE ARRIÈRE/LAVE-GLACE ARRIÈRE
Le fonctionnement se produit uniquement lorsque la clé
de contact est tournée sur MAR. L’essuie-glace arrière s’ac-
tionne en tournant le sélecteur en position
'. Lorsque l’es-
suie-glace est actionné, en tournant le sélecteur sur
',
vous enclenchez l’essuie-glace arrière qui, dans ce cas,
fonctionne (dans les différentes positions) de manière syn-
chronisée avec l’essuie-glace avant, mais avec une fréquence
réduite de moitié. Lorsque l’essuie-glace est actionné et que
vous enclenchez la marche arrière, l’essuie-glace est auto-
matiquement activé en mode lent continu. Le fonction-
nement s’arrête au désengagement de la marche arrière.
Ne jamais utiliser les essuie-glaces pour éli-
miner des couches de neige ou de givre qui
se seraient déposées sur le pare-brise. Dans
ces conditions, si l’essuie-glace est soumis à un ef-
fort excessif, le relais coupe-circuit coupe le fonc-
tionnement pendant quelques secondes. Ensuite, si
la fonction n’est pas rétablie, s’adresser au Réseau
Après-vente Lancia.
Fonction « Lavage intelligent »
En tirant le levier vers la planche (position instable), le la-
ve-glace de lunette arrière est actionné.
En maintenant le levier dans cette position, il est possible
d’activer d’un seul mouvement le jet du lave-glace arrière
ainsi que l’essuie-glace arrière ; en effet, ce dernier se met en
fonction automatiquement si le levier est actionné pendant
plus d’une demi-seconde.

–
Driving Advisor
activé
–
–
Driving Advisor
activé
Driving Advisor
désactivé
Driving Advisor
désactivé
Maintenir les mains
sur le volant
Driving Advisor
non disponib.
voir notice
Driving Advisor
désactivéSystème désactivé
Le système a été enclenché
et il n’est pas activé
Le système cherche
les conditions opérationnelles
de fonctionnement
Le système est activé et
les conditions opérationnelles
ont été reconnues
Le système a été enclenché
et il est immédiatement activé
Le système a été
désactivé manuellement
Le système s’est désactivé
automatiquement
Le système avertit
le conducteur de reposer
les mains sur le volant
Le système est en panne :
s’adresser au
Réseau Après-vente Lancia
Le système n’a pas été
enclenché à cause de
l’activation du mode
de conduite sportive
CONNAISSANCE DE LA VOITURE111
1

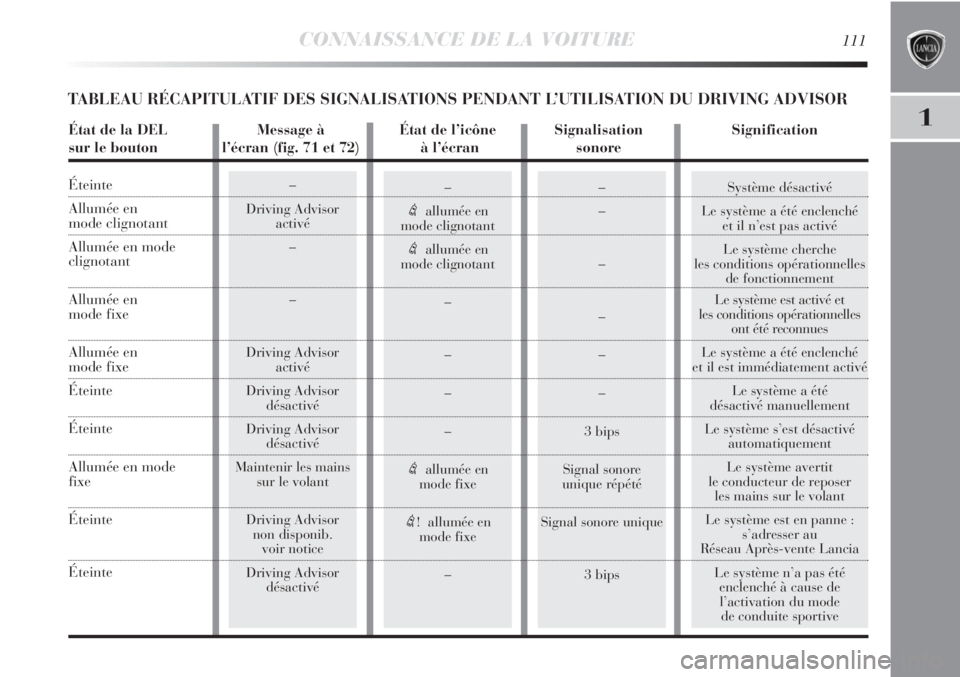

TABLEAU RÉCAPITULATIF DES SIGNALISATIONS PENDANT L’UTILISATION DU DRIVING ADVISOR
–
–
–
–
–
–
3 bips
Signal sonore
unique répété
Signal sonore unique
3 bips–
eallumée en
mode clignotant
eallumée en
mode clignotant
–
–
–
–
eallumée en
mode fixe
e! allumée en
mode fixe
–
État de la DEL Message à État de l’icône Signalisation Signification
sur le bouton l’écran (fig. 71 et 72) à l’écran sonore
Éteinte
Allumée en
mode clignotant
Allumée en mode
clignotant
Allumée en
mode fixe
Allumée en mode fixe
Éteinte
Éteinte
Allumée en mode
fixe
Éteinte
Éteinte

122CONNAISSANCE DE LA VOITURE
SYSTÈME EOBD
Le système EOBD (European On Board Diagnosis) ef-
fectue un diagnostic permanent des composants de la voi-
ture associés aux émissions. Il signale aussi, par l’allu-
mage du témoin
Usur le combiné de bord, accompagné
du message affiché à l’écran multifonction reconfigurable,
la dégradation des composants proprement dits (voir le
chapitre « Témoins sur le combiné de bord »).
Ce système a pour objectif de :
❍contrôler l’efficacité du système ;
❍signaler une augmentation des émissions due à un dys-
fonctionnement de la voiture ;
❍signaler la nécessité de remplacer les composants dé-
tériorés.
Le système dispose aussi d’un connecteur pouvant être in-
terfacé à des instruments appropriés, permettant la lec-
ture des codes d’erreur mémorisés dans la centrale, avec
une série de paramètres spécifiques du diagnostic et du
fonctionnement du moteur.
Ce contrôle peut être également effectué par les agents
de la circulation.
ATTENTION Après avoir résolu le problème, pour le
contrôle complet du système, le Réseau Après-vente Lan-
cia doit effectuer le test au banc d’essai et, le cas échéant,
des essais sur route qui peuvent exiger de parcourir un
grand nombre de kilomètres.
Si, après avoir tourné la clé de contact sur
MAR, le témoin
Une s’allume pas ou si,
pendant la marche, il s’allume en mode fixe
ou clignotant (accompagné du message affiché à
l’écran multifonction reconfigurable), s’adresser
au plus vite au Réseau Après-vente Lancia. Le
fonctionnement du témoin
Upeut être vérifié au
moyen d’appareils spéciaux par les agents de
contrôle de la circulation. Se conformer aux normes
en vigueur dans le pays concerné.
DIRECTION ASSISTÉE ÉLECTRIQUE
« DUALDRIVE »
Il s’agit d’un système de direction assistée à commande
électrique, fonctionnant uniquement avec la clé de contact
sur MAR et le moteur démarré, appelé « Dualdrive », qui
permet de personnaliser l’effort exercé sur le volant en
fonction des conditions de conduite.
ATTENTION En cas de rotation rapide de la clé de
contact, la direction assistée est en mesure de fonction-
ner parfaitement après 1-2 secondes.
