Lancia Delta 2014 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

6
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
259

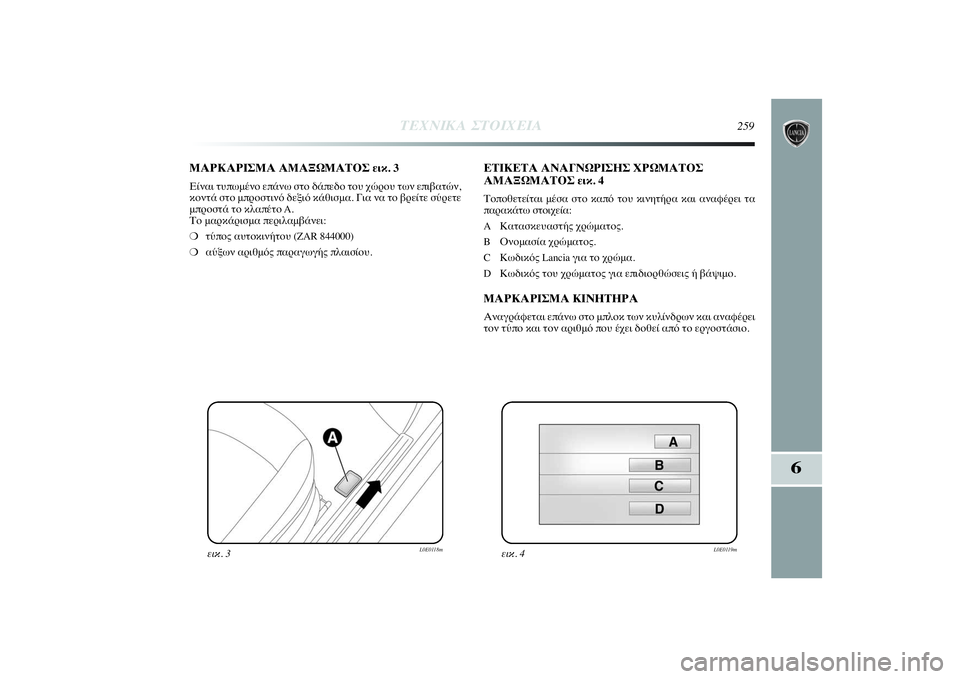

ΜΑΡΚΑΡΙΣΜΑ ΑΜΑΞΩΜΑΤΟΣ εικ. 3
Είναι τυπωμένο επάνω στο δάπεδο του χώρου των επιβατών,
κοντά στο μπροστινό δεξιό κάθισμα. Για να το βρείτε σύρετε
μπροστά το κλαπέτο A.
Το μαρκάρισμα περιλαμβάνει:
❍τύπος αυτοκινήτου (ZAR 844000)
❍αύξων αριθμός παραγωγής πλαισίου.
ΕΤΙΚΕΤΑ ΑΝΑΓΝΩΡΙΣΗΣ ΧΡΩΜΑΤΟΣ
ΑΜΑΞΩΜΑΤΟΣ εικ. 4Τοποθετείται μέσα στο καπό του κινητήρα και αναφέρει τα
παρακάτω στοιχεία:
A Κατασκευαστής χρώματος.
B Ονομασία χρώματος.
C Κωδικός Lancia για το χρώμα.
D Κωδικός του χρώματος για επιδιορθώσεις ή βάψιμο.ΜΑΡΚΑΡΙΣΜΑ ΚΙΝΗΤΗΡΑΑναγράφεται επάνω στο μπλοκ των κυλίνδρων και αναφέρει
τον τύπο και τον αριθμό που έχει δοθεί από το εργοστάσιο.
εικ. 3
L0E0118m
εικ. 4
L0E0119m
257-280 Delta EL 1ed 02/10/13 14.11 Pagina 259

844A3000
198A2000
844AXP1A 13B
844AXP1A 13C (*)
844AXC1A 02L
844AXC1A 02M (*)

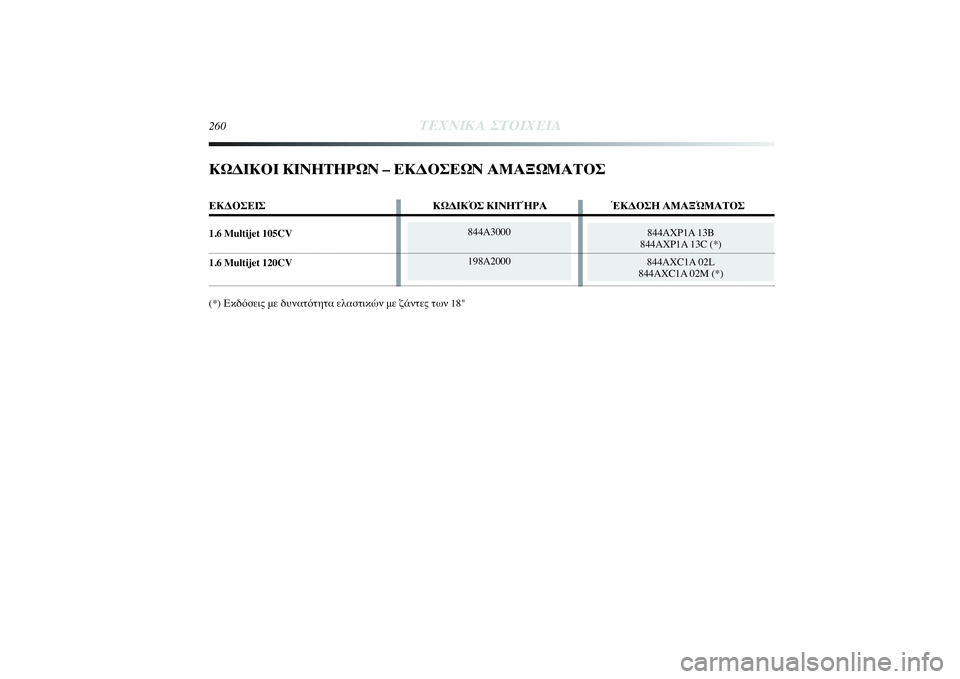

260
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΚΩΔΙΚΟΙ ΚΙΝΗΤΗΡΩΝ – ΕΚΔΟΣΕΩΝ ΑΜΑΞΩΜΑΤΟΣΕΚΔΟΣΕΙΣ ΚΩΔΙΚΌΣ ΚΙΝΗΤΉΡΑ ΈΚΔΟΣΗ ΑΜΑΞΏΜΑΤΟΣ
1.6 Multijet 105CV1.6 Multijet 120CV(*) Εκδόσεις με δυνατότητα ελαστικών με ζάντες των 18"
257-280 Delta EL 1ed 02/10/13 14.11 Pagina 260

844A3000
Diesel
4 σε σειρά
79,5 X 80,5
1598
16,5
± 0,4
77
105
4000300
31
1500
Πετρέλαιο
κίνησης
(Προδιαγραφές EN590)
198A2000
Diesel
4 σε σειρά
79,5 X 80,5
1598
16,5
± 0,4
88
120
4000300
31
1500
Πετρέλαιο
κίνησης
(Προδιαγραφές EN590)
6
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

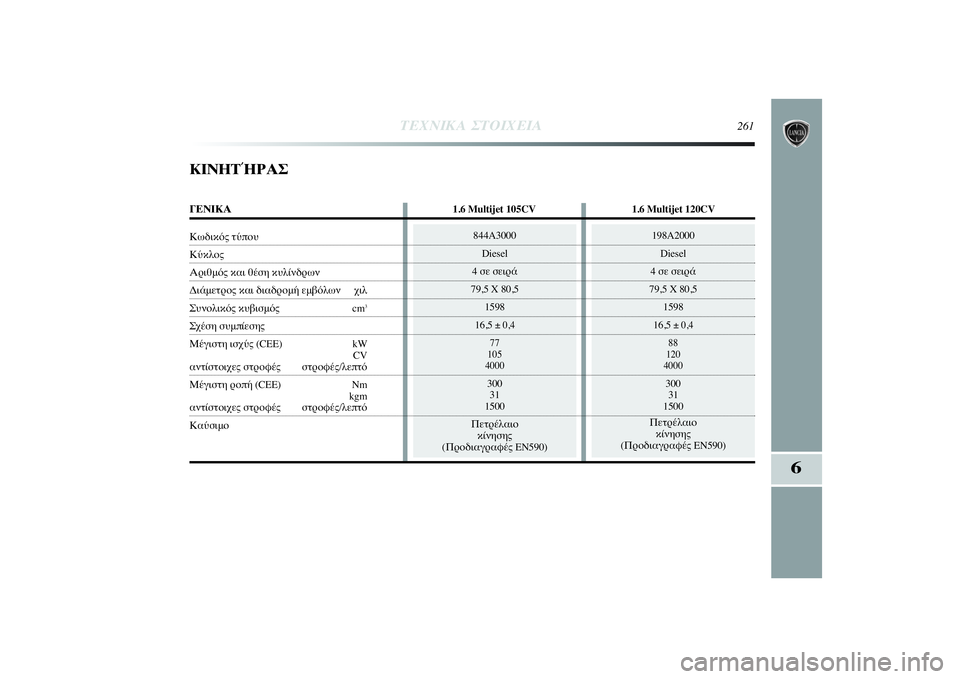

261
ΚΙΝΗΤΉΡΑΣΓΕΝΙΚΑ 1.6 Multijet 105CV 1.6 Multijet 120CVΚωδικός τύπουΚύκλοςΑριθμός και θέση κυλίνδρωνΔιάμετρος και διαδρομή εμβόλων χιλΣυνολικός κυβισμός cm
3
Σχέση συμπίεσης
Μέγιστη ισχύς (CEE) kW
CVαντίστοιχες στροφές στροφές/λεπτό
Μέγιστη ροπή (CEE) Nm
kgmαντίστοιχες στροφές στροφές/λεπτό
Καύσιμο
257-280 Delta EL 1ed 02/10/13 14.11 Pagina 261

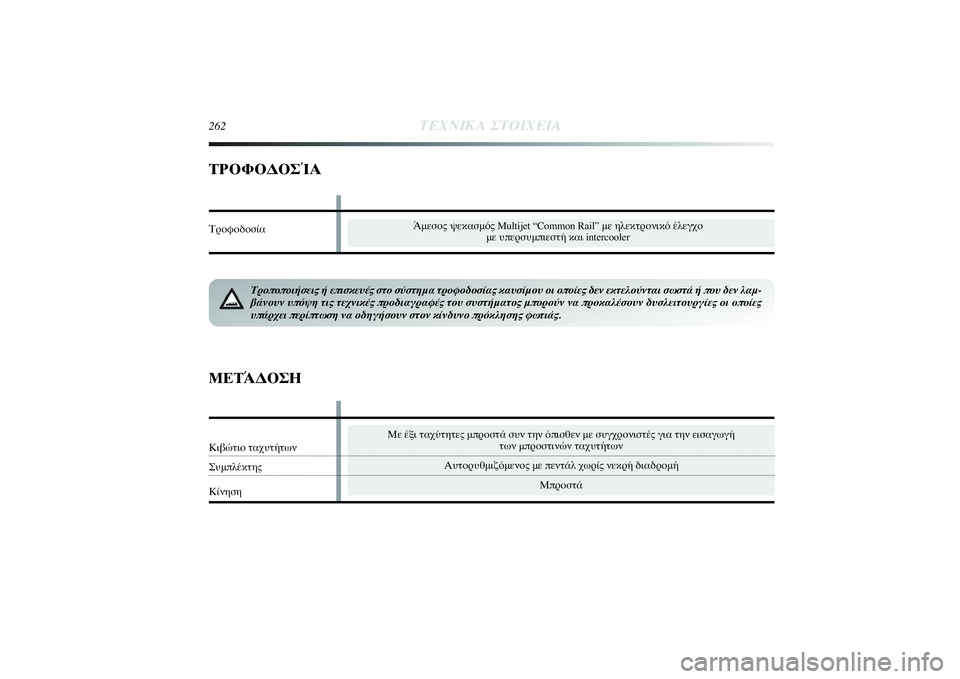

262
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΤΡΟΦΟΔΟΣΊΑ
Τροποποιήσεις ή επισκευές στο σύστημα τροφοδοσίας καυσίμου οι οποίες δεν εκτελούνται σωστά ή που δεν λαμ-
βάνουν υπόψη τις τεχνικές προδιαγραφές του συστήματος μπορούν να προκαλέσουν δυσλειτουργίες οι οποίες
υπάρχει περίπτωση να οδηγήσουν στον κίνδυνο πρόκλησης φωτιάς.
ΤροφοδοσίαΆμεσος ψεκασμός Multijet “Common Rail” με ηλεκτρονικό έλεγχο
με υπερσυμπιεστή και intercooler
Με έξι ταχύτητες μπροστά συν την όπισθεν με συγχρονιστές για την εισαγωγή
των μπροστινών ταχυτήτων
Αυτορυθμιζόμενος με πεντάλ χωρίς νεκρή διαδρομή
Μπροστά
ΜΕΤΆΔΟΣΗΚιβώτιο ταχυτήτωνΣυμπλέκτηςΚίνηση
257-280 Delta EL 1ed 02/10/13 14.11 Pagina 262

6
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

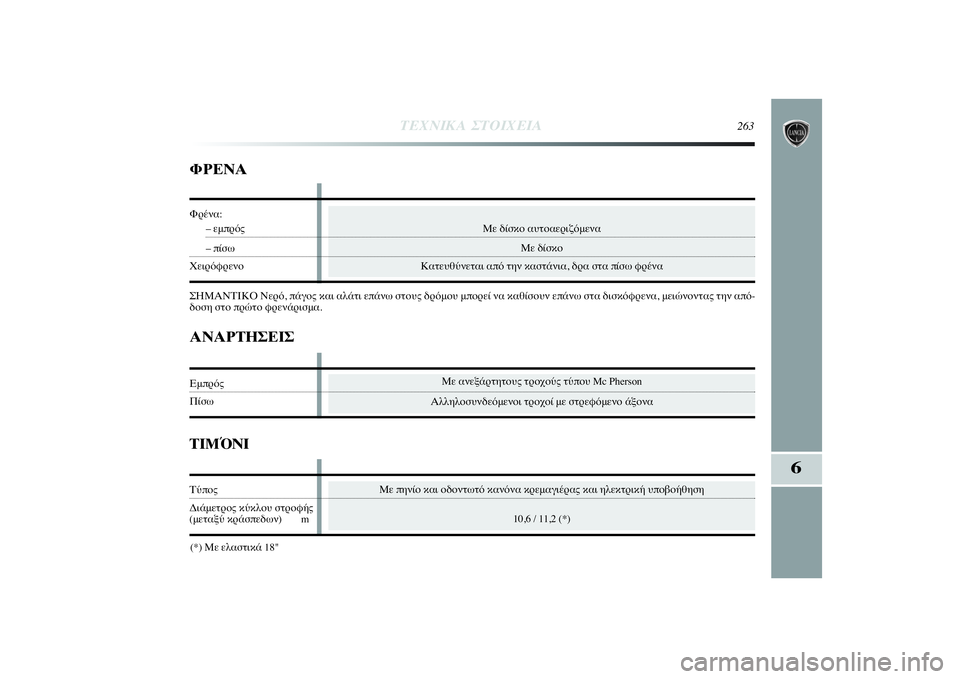

263
Με δίσκο αυτοαεριζόμενα
Με δίσκο
Κατευθύνεται από την καστάνια, δρα στα πίσω φρένα
ΦΡΕΝΑΣΗΜΑΝΤΙΚΟ Νερό, πάγος και αλάτι επάνω στους δρόμου μπορεί να καθίσουν επάνω στα δισκόφρενα, μειώνοντας την από-
δοση στο πρώτο φρενάρισμα.Φρένα:
– εμπρός– πίσω
Χειρόφρενο
Με πηνίο και οδοντωτό κανόνα κρεμαγιέρας και ηλεκτρική υποβοήθηση
10,6 / 11,2 (*)
ΑΝΑΡΤΗΣΕΙΣ
Με ανεξάρτητους τροχούς τύπου Mc Pherson
Αλληλοσυνδεόμενοι τροχοί με στρεφόμενο άξονα
ΕμπρόςΠίσωΤΙΜΌΝΙ(*) Με ελαστικά 18"Τύπος
Διάμετρος κύκλου στροφής(μεταξύ κράσπεδων) m
257-280 Delta EL 1ed 02/10/13 14.11 Pagina 263

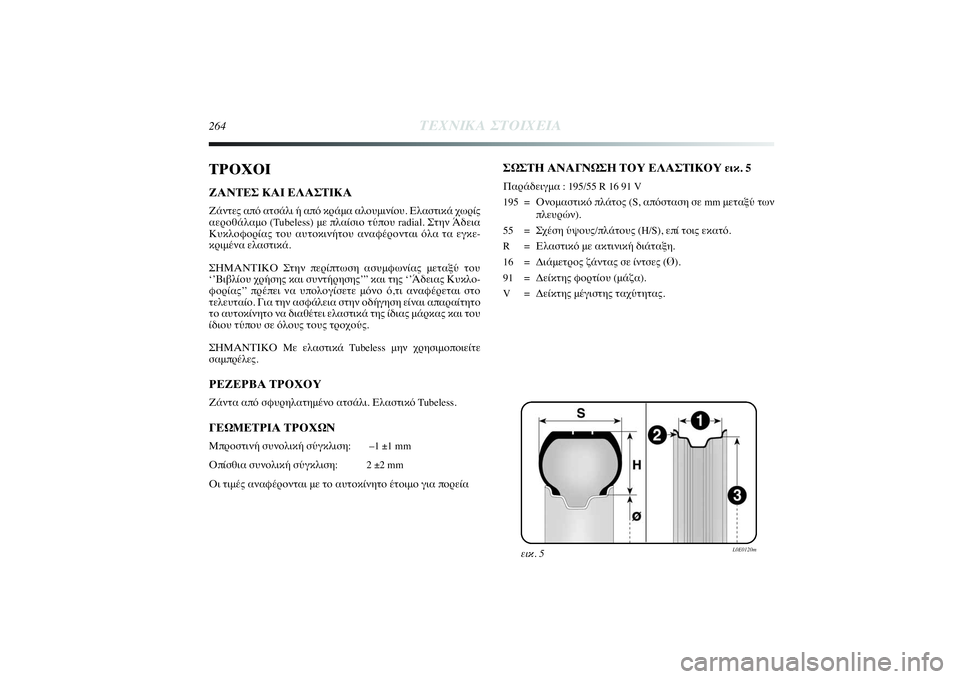

264
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΤΡΟΧΟΙΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑΖάντες από ατσάλι ή από κράμα αλουμινίου. Ελαστικά χωρίς
αεροθάλαμο (Tubeless) με πλαίσιο τύπου radial. Στην Άδεια
Κυκλοφορίας του αυτοκινήτου αναφέρονται όλα τα εγκε-
κριμένα ελαστικά.
ΣΗΜΑΝΤΙΚΟ Στην περίπτωση ασυμφωνίας μεταξύ του
‘’Βιβλίου χρήσης και συντήρησης’’’ κ α ι τ η ς ‘ ’ Ά δ ε ι α ς Κ υ κ λ ο -
φορίας’’ πρέπει να υπολογίσετε μόνο ό,τι αναφέρεται στο
τελευταίο. Για την ασφάλεια στην οδήγηση είναι απαραίτητο
το αυτοκίνητο να διαθέτει ελαστικά της ίδιας μάρκας και του
ίδιου τύπου σε όλους τους τροχούς.
ΣΗΜΑΝΤΙΚΟ Με ελαστικά Tubeless μην χρησιμοποιείτε
σαμπρέλες.ΡΕΖΕΡΒΑ ΤΡΟΧΟΥΖάντα από σφυρηλατημένο ατσάλι. Ελαστικό Tubeless.ΓΕΩΜΕΤΡΙΑ ΤΡΟΧΩΝΜπροστινή συνολική σύγκλιση: –1
±1 mm
Οπίσθια συνολική σύγκλιση: 2
±2 mm
Οι τιμές αναφέρονται με το αυτοκίνητο έτοιμο για πορεία
ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΟΥ ΕΛΑΣΤΙΚΟΥ εικ. 5Παράδειγμα : 195/55 R 16 91 V
195 = Ονομαστικό πλάτος (S, απόσταση σε mm μεταξύ των
πλευρών).
55 = Σχέση ύψους/πλάτους (H/S), επί τοις εκατό.
R = Ελαστικό με ακτινική διάταξη.
16 = Διάμετρος ζάντας σε ίντσες (
Ø).
91 = Δείκτης φορτίου (μάζα).
V = Δείκτης μέγιστης ταχύτητας.
εικ. 5
L0E0120m
257-280 Delta EL 1ed 02/10/13 14.11 Pagina 264

6
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

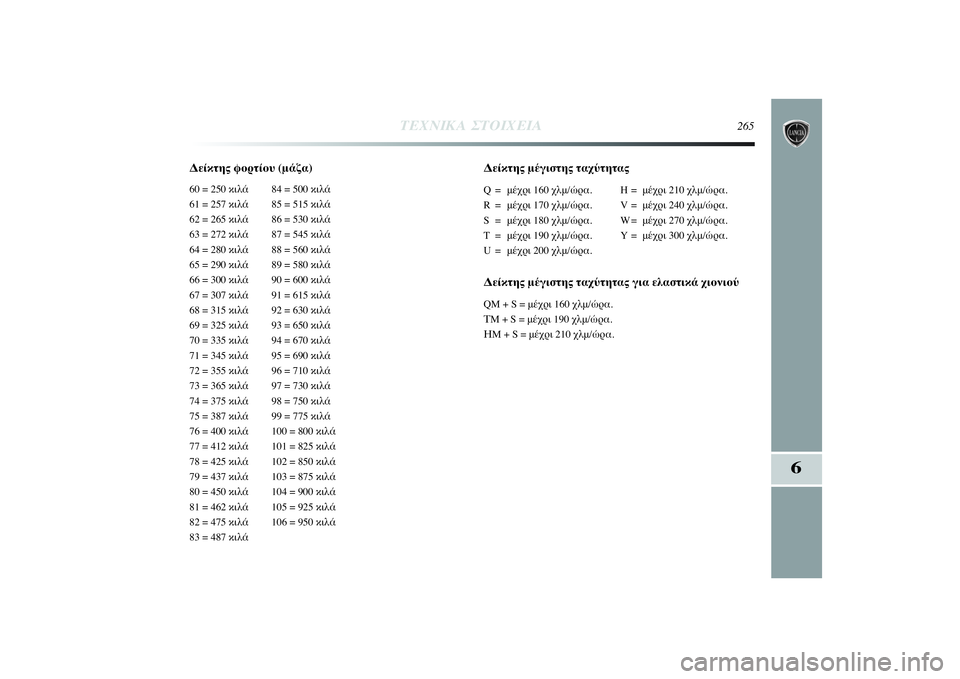

265
Δείκτης φορτίου (μάζα)
60 = 250 κιλά 84 = 500 κιλά
61 = 257 κιλά 85 = 515 κιλά
62 = 265 κιλά 86 = 530 κιλά
63 = 272 κιλά 87 = 545 κιλά
64 = 280 κιλά 88 = 560 κιλά
65 = 290 κιλά 89 = 580 κιλά
66 = 300 κιλά 90 = 600 κιλά
67 = 307 κιλά 91 = 615 κιλά
68 = 315 κιλά 92 = 630 κιλά
69 = 325 κιλά 93 = 650 κιλά
70 = 335 κιλά 94 = 670 κιλά
71 = 345 κιλά 95 = 690 κιλά
72 = 355 κιλά 96 = 710 κιλά
73 = 365 κιλά 97 = 730 κιλά
74 = 375 κιλά 98 = 750 κιλά
75 = 387 κιλά 99 = 775 κιλά
76 = 400 κιλά 100 = 800 κιλά
77 = 412 κιλά 101 = 825 κιλά
78 = 425 κιλά 102 = 850 κιλά
79 = 437 κιλά 103 = 875 κιλά
80 = 450 κιλά 104 = 900 κιλά
81 = 462 κιλά 105 = 925 κιλά
82 = 475 κιλά 106 = 950 κιλά
83 = 487 κιλά
Δείκτης μέγιστης ταχύτηταςQ = μέχρι 160 χλμ/ώρα. H = μέχρι 210 χλμ/ώρα.
R = μέχρι 170 χλμ/ώρα. V = μέχρι 240 χλμ/ώρα.
S = μέχρι 180 χλμ/ώρα. W = μέχρι 270 χλμ/ώρα.
T = μέχρι 190 χλμ/ώρα. Y = μέχρι 300 χλμ/ώρα.
U = μέχρι 200 χλμ/ώρα.Δείκτης μέγιστης ταχύτητας για ελαστικά χιονιούQM + S = μέχρι 160 χλμ/ώρα.
ΤM + S = μέχρι 190 χλμ/ώρα.
ΗM + S = μέχρι 210 χλμ/ώρα.
257-280 Delta EL 1ed 02/10/13 14.11 Pagina 265

266
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

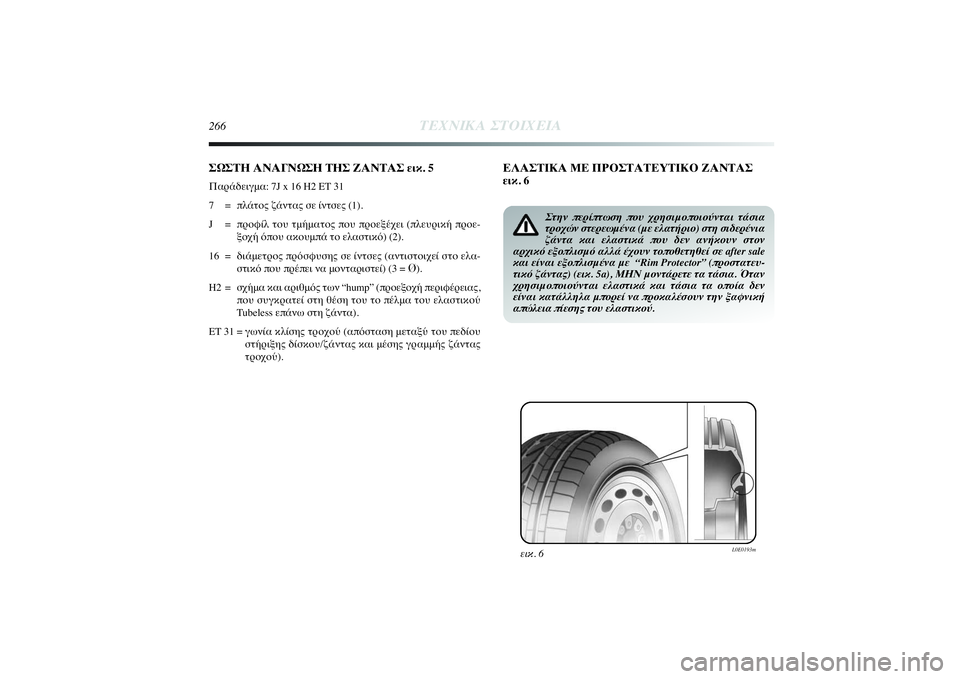

ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΗΣ ΖΑΝΤΑΣ εικ. 5Παράδειγμα: 7J x 16 H2 ET 31
7 = πλάτος ζάντας σε ίντσες (1).
J = προφίλ του τμήματος που προεξέχει (πλευρική προε-
ξοχή όπου ακουμπά το ελαστικό) (2).
16 = διάμετρος πρόσφυσης σε ίντσες (αντιστοιχεί στο ελα-
στικό που πρέπει να μονταριστεί) (3 =
Ø).
H2 = σχήμα και αριθμός των “hump” (προεξοχή περιφέρειας,
που συγκρατεί στη θέση του το πέλμα του ελαστικού
Tubeless επάνω στη ζάντα).
ET 31 = γωνία κλίσης τροχού (απόσταση μεταξύ του πεδίου
στήριξης δίσκου/ζάντας και μέσης γραμμής ζάντας
τροχού).
εικ. 6
L0E0193m
ΕΛΑΣΤΙΚΑ ΜΕ ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΖΑΝΤΑΣ
εικ. 6
Στην περίπτωση που χρησιμοποιούνται τάσια
τροχών στερεωμένα (με ελατήριο) στη σιδερένια
ζάντα και ελαστικά που δεν ανήκουν στον
αρχικό εξοπλισμό αλλά έχουν τοποθετηθεί σε after sale
και είναι εξοπλισμένα με “Rim Protector” (προστατευ-
τικό ζάντας) (εικ. 5a), ΜΗΝ μοντάρετε τα τάσια. Όταν
χρησιμοποιούνται ελαστικά και τάσια τα οποία δεν
είναι κατάλληλα μπορεί να προκαλέσουν την ξαφνική
απώλεια πίεσης του ελαστικού.
257-280 Delta EL 1ed 02/10/13 14.11 Pagina 266

6
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
267
7Jx16"- ET31
7Jx16"- ET31
7Jx17"- ET31
7,5Jx18"- ET35 (**)
4Bx15" H-ET 35 (*) 125/90 R15-96M (*)
(■) Εκδόσεις 1.6 Multijet 120CV.
(*) Ανάλογα με τους εξοπλισμούς, για τις εκδόσεις 1.6 Multijet 120CV η ρεζέρβα του τροχού έχει ένα ελαστικό 205/55 R16-91V
και μία ζάντα 7Jx16
"- ET31. Σε αυτήν την περίπτωση το ελαστικό 205/55 R16 91V έχει τα ίδια χαρακτηριστικά της ρεζέρ-
βας του τροχού: τα κείμενα και οι σημειώσεις που υπάρχουν στην παράγραφο ‘’Αντικατάσταση ενός τροχού’’ αναφέρο-
νται στο ελαστικό 205/55 R16 91V.
(**) Για εκδόσεις/αγορές στις οποίες προβλέπεται
(
❏) Ελαστικό που δεν φορά αλυσίδες.
Για ελαστικά 205/55 R16-91V χρησιμοποιείστε αλυσίδες χιονιού με μειωμένο όγκο και μέγιστη προεξοχή πέρα
από το προφίλ του ελαστικού ίση με 9 mm. Για ελαστικά 225/45 R17-91W χρησιμοποιείστε αλυσίδες χιονιού με
μειωμένο όγκο και μέγιστη προεξοχή πέρα από το προφίλ του ελαστικού ίση με 7 mm.
ΣΗΜΑΝΤΙΚΟ Η χρήση του ελαστικού 225/40 R18 92W απαιτεί την εφαρμογή ειδικών τεχνικών λύσεων. Για αυτό το λόγο, γίνε-
ται παραγγελία αυτού του ελαστικού με την αγορά του αυτοκινήτου. Μην εγκαταστήσετε αυτό το ελαστικό μετά την αγορά
του αυτοκινήτου!
195/155R16-91V (■)
205/55 R16-91V
225/45 R17-91W
225/40 R18-92W
(❏) (**)
REINFORCED
195/55R16-91T (■) (M+S)
205/55 R16-91T (M+S)
225/45 R17-91T (M+S)
225/40 R18-92T (M+S)
Ζάντες Ελαστικά Ελαστικά Ρεζέρβα
χιονιού
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Ζάντα Ελαστικό
257-280 Delta EL 1ed 02/10/13 14.11 Pagina 267

2,7 2,5
2,7 2,5
2,7 2,5
2,9 2,7
195/55 R16-91V
205/55 R16 -91V
225/45 R17-91W
225/40 R18-92W

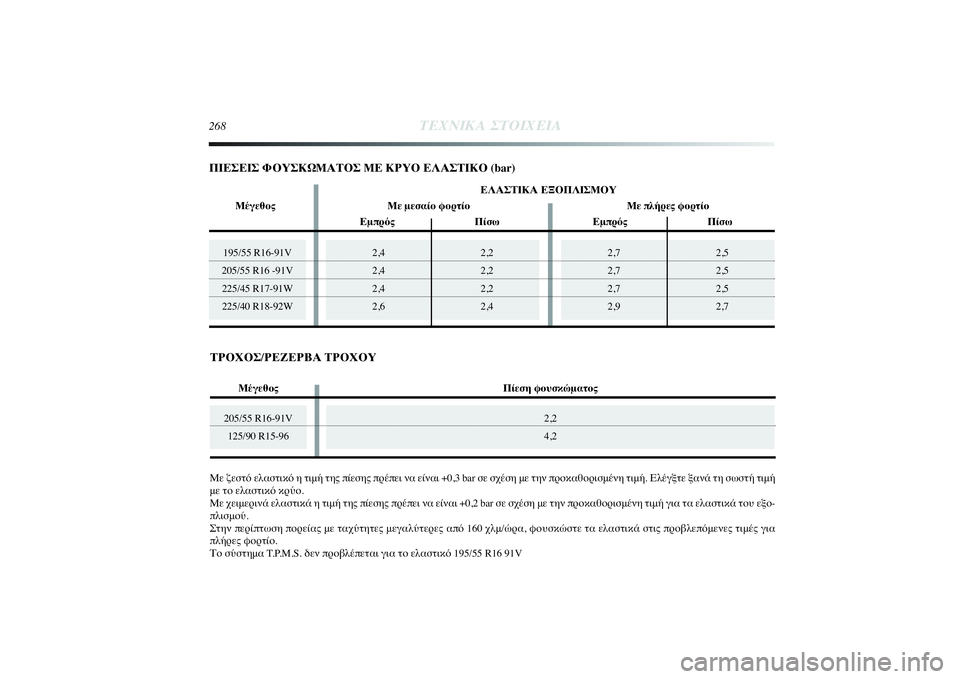

268
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
205/55 R16-91V
125/90 R15-96
2,4 2,2
2,4 2,2
2,4 2,2
2,6 2,4
Με ζεστό ελαστικό η τιμή της πίεσης πρέπει να είναι +0,3 bar σε σχέση με την προκαθορισμένη τιμή. Ελέγξτε ξανά τη σωστή τιμή
με το ελαστικό κρύο.
Με χειμερινά ελαστικά η τιμή της πίεσης πρέπει να είναι +0,2 bar σε σχέση με την προκαθορισμένη τιμή για τα ελαστικά του εξο-
πλισμού.
Στην περίπτωση πορείας με ταχύτητες μεγαλύτερες από 160 χλμ/ώρα, φουσκώστε τα ελαστικά στις προβλεπόμενες τιμές για
πλήρες φορτίο.
Το σύστημα T.P.M.S. δεν προβλέπεται για το ελαστικό 195/55 R16 91VΠΙΕΣΕΙΣ ΦΟΥΣΚΩΜΑΤΟΣ ΜΕ ΚΡΥΟ ΕΛΑΣΤΙΚΟ (bar)
2,2
4,2
Μέγεθος Πίεση φουσκώματος
ΤΡΟΧΟΣ/ΡΕΖΕΡΒΑ ΤΡΟΧΟΥ
ΕΛΑΣΤΙΚΑ ΕΞΟΠΛΙΣΜΟΥ
Μέγεθος Με μεσαίο φορτίο Με πλήρες φορτίο
Εμπρός Πίσω Εμπρός Πίσω
257-280 Delta EL 1ed 02/10/13 14.11 Pagina 268
