Lancia Delta 2014 Brugs- og vedligeholdelsesvejledning (in Danish)

I NØDSITUATIONER
219
4
fig. 27
L0E0166m
fig. 26
L0E0165m

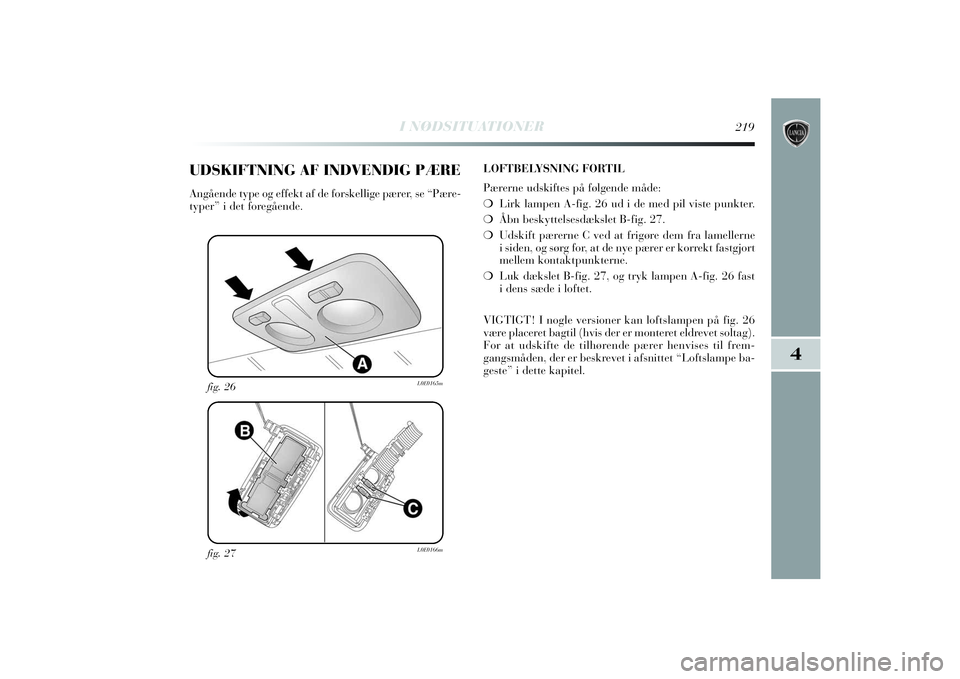

UDSKIFTNING AF INDVENDIG PÆREAngående type og effekt af de forskellige pærer, se “Pære-
typer” i det foregående.LOFTBELYSNING FORTIL
Pærerne udskiftes på følgende måde:
❍Lirk lampen A-fig. 26 ud i de med pil viste punkter.
❍Åbn beskyttelsesdækslet B-fig. 27.
❍Udskift pærerne C ved at frigøre dem fra lamellerne
i siden, og sørg for, at de nye pærer er korrekt fastgjort
mellem kontaktpunkterne.
❍Luk dækslet B-fig. 27, og tryk lampen A-fig. 26 fast
i dens sæde i loftet.
VIGTIGT! I nogle versioner kan loftslampen på fig. 26
være placeret bagtil (hvis der er monteret eldrevet soltag).
For at udskifte de tilhørende pærer henvises ti
l frem-
gangsmåden, der er beskrevet i afsnittet “Loftslampe ba-
geste” i dette kapitel.
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 219

220
I NØDSITUATIONER
fig. 28
L0E0167m
fig. 30
L0E0169m
fig. 29
L0E0168m

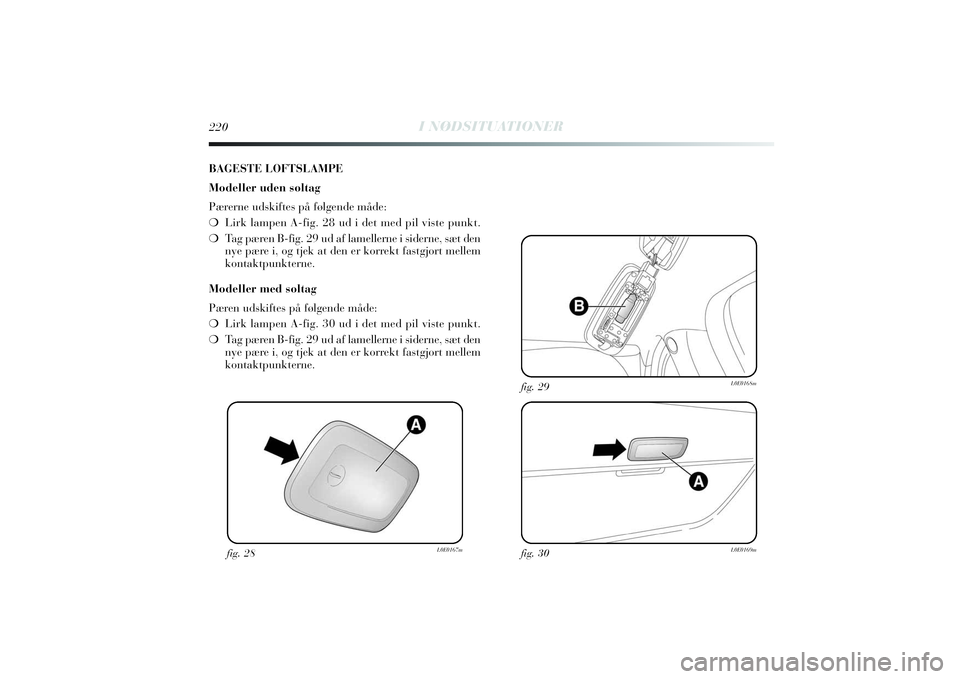

BAGESTE LOFTSLAMPE
Modeller uden soltag
Pærerne udskiftes på følgende måde:
❍Lirk lampen A-fig. 28 ud i det med pil viste punkt.
❍Tag pæren B-fig. 29 ud af lamellerne i siderne, sæt den
nye pære i, og tjek at den er korrekt fastgjort mellem
kontaktpunkterne.
Modeller med soltag
Pæren udskiftes på følgende måde:
❍Lirk lampen A-fig. 30 ud i det med pil viste punkt.
❍Tag pæren B-fig. 29 ud af lamellerne i siderne, sæt den
nye pære i, og tjek at den er korrekt fastgjort mellem
kontaktpunkterne.
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 220

I NØDSITUATIONER
221
4
fig. 32
L0E0171m
fig. 33
L0E0172m

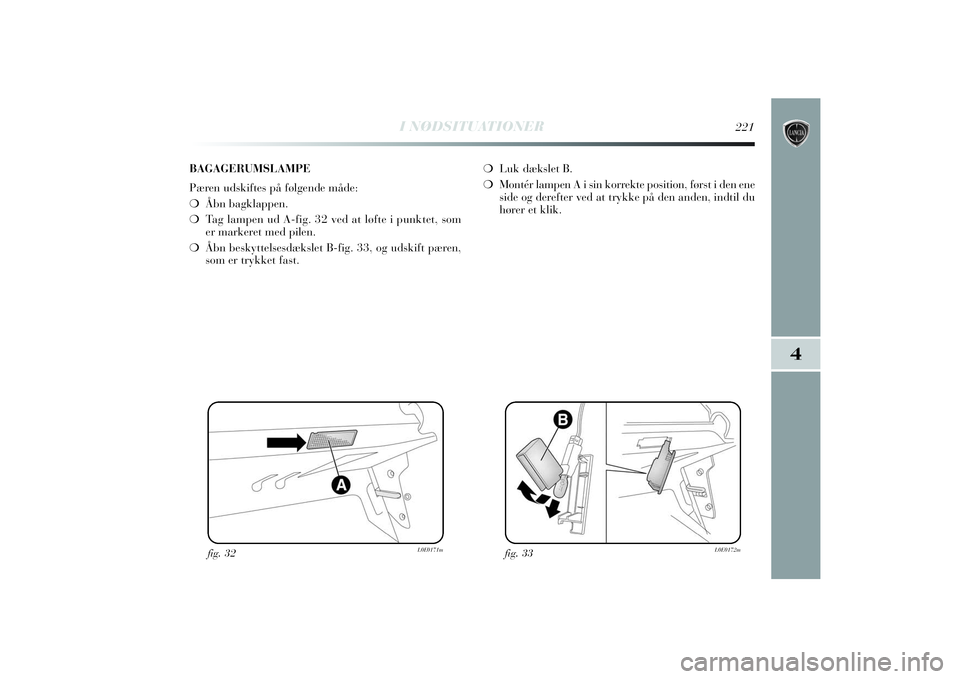

BAGAGERUMSLAMPE
Pæren udskiftes på følgende måde:
❍Åbn bagklappen.
❍Tag lampen ud A-fig. 32 ved at løfte i punktet, som
er markeret med pilen.
❍Åbn beskyttelsesdækslet B-fig. 33, og udskift pæren,
som er trykket fast.❍Luk dækslet B.
❍Montér lampen A i sin korrekte position, først i den ene
side og derefter ved at trykke på den anden, indtil du
hører et klik.
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 221

222
I NØDSITUATIONER
fig. 34
L0E0173m
fig. 36
L0E0175m
fig. 35
L0E0174m

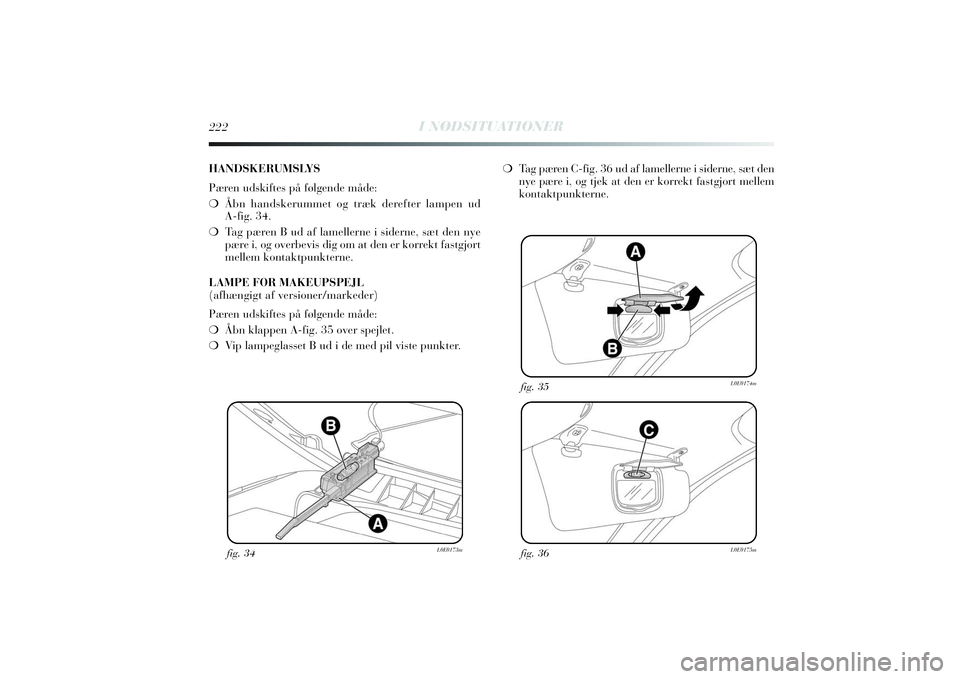

HANDSKERUMSLYS
Pæren udskiftes på følgende måde:
❍Åbn handskerummet og træk derefter lampen ud
A-fig. 34.
❍Tag pæren B ud af lamellerne i siderne, sæt den nye
pære i, og overbevis dig om at den er korrekt fastgjort
mellem kontaktpunkterne.
LAMPE FOR MAKEUPSPEJL
(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
❍Åbn klappen A-fig. 35 over spejlet.
❍Vip lampeglasset B ud i de med pil viste punkter.❍Tag pæren C-fig. 36 ud af lamellerne i siderne, sæt den
nye pære i, og tjek at den er korrekt fastgjort mellem
kontaktpunkterne.
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 222

I NØDSITUATIONER
223
4
UDSKIFTNING AF SIKRINGERGENERELLE OPLYSNINGER
Sikringer beskytter det elektriske anlæg. De træder ho-
vedsageligt i funktion (dvs. afbryder strømmen) i tilfæl-
de af fejl ved anlægget eller ukorrekt udførte reparatio-
ner. Hvis en elektrisk komponent svigter, skal man der-
for kontrollere den pågældende sikring. Lederen A-fig. 37
skal være intakt. Er dette tilfældet, skal sikringen udskiftes
med en ny med samme amperetal (samme farve).
B Intakt sikring.
CSikring med afbrudt (overbrændt) leder.
Brug pincetten D-fig. 37, der er fastgjort til sikringsbok-
sen på instrumentpanelet.
Find den p
ågældende sikring ved hjælp af tabellerne på
de følgende sider.
fig. 37
L0E0085m
Hvis den nye sikring også brænder over, skal
man henvende sig til Lancias servicenet.Erstat aldrig en overbrændt sikring med me-
taltråde eller andre materialer som nødløsning.Udskift aldrig en sikring med højere ampe-
retal end den originale. BRANDFARE.Hvis en hovedsikring brænder over (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE), skal man
henvende sig til et Lancias servicenet.Inden en sikring udskiftes, skal man slukke
for alt elektrisk udstyr og trække tændings-
nøglen ud.Hvis en hovedsikring til beskyttelse af sik-
kerhedssystemer (airbagsystem, bremsesy-
stem), motorsystemer (motor, gear) eller sty-
resystemer brænder over, skal man kontakte Lanci-
as servicenet.
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 223

224
I NØDSITUATIONER
SIKRINGERNES PLACERING
Centralboks i instrumentpanelet
Man får adgang til sikringerne på instrumentpanelets centralboks ved at skrue de tre skruer A-fig. 38 ud og fjerne
dækslet B.
fig. 38
L0E0208m
fig. 39
L0E0209m
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 224

I NØDSITUATIONER
225
4

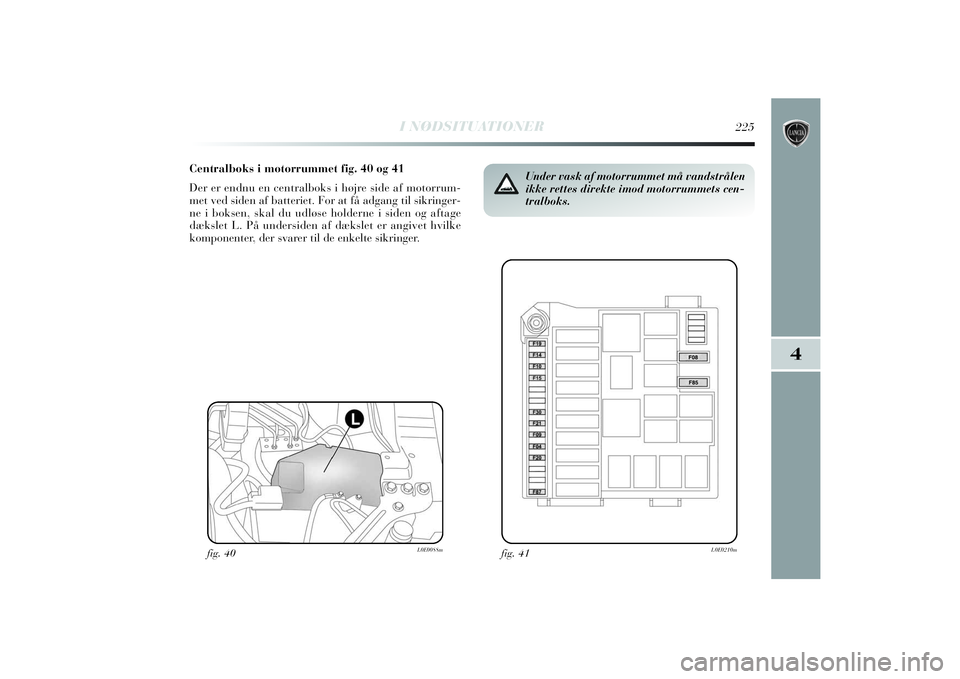

Centralboks i motorrummet fig. 40 og 41
Der er endnu en centralboks i højre side af motorrum-
met ved siden af batteriet. For at få adgang til sikringer-
ne i boksen, skal du udløse holderne i siden og aftage
dækslet L. På undersiden af dækslet er angivet hvilke
komponenter, der svarer til de enkelte sikringer.
fig. 40
L0E0088m
Under vask af motorrummet må vandstrålen
ikke rettes direkte imod motorrummets cen-
tralboks.
fig. 41
L0E0210m
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 225

226
I NØDSITUATIONER
Sikringsboks i bagagerummet fig. 42 og 43
For at få adgang til sikringsholderens styreenhed i venstre side af bagagerummet skal den tilhørende inspektionslem
åbnes, fig. 42.
fig. 43
L0E0115m
fig. 42
L0E0114m
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 226

I NØDSITUATIONER
227
4
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F41
7,5
15
7,5
15
5
20
20
5
20
7,5
10
10
30
7,5
39
39
39
39
39
39
39
39
39
39
39
39
39
39
SIKRINGSOVERSIGTSTRØMBRUGERE SIKRING AMPERE FIGURHøjre nærlys Højre nærlys (med xenon-gasudladningspære) Venstre nærlys, lygteregulatorVenstre nærlys (med xenon-gasudladningspære) Relæ til airconditionblæser, bodycomputerElrude, bageste venstreElrude, bageste højre
Baklygter, relæer for centralboks i motorrum, kontakt for
bremsepedal (normalt lukket kontakt), sensor for vand i dieselbrændstof, luftmassemåler)
Styreenhed for oplåsning/aflåsning af døre, tankdæksel, deadlock, udløser for bagklap
Tr e dje stoplys, instrumentgruppe, knudepunkt for adaptive forlygter, styreenhed på lygte med gasudladning, venstre side
Loftslamper fortil, loftslampe bagtil i midten, lamper på solskærme
i førersiden og passagersiden, lampe i bagagerum, lampe i handskerum (udstyrsversion Platinum med soltag som ekstraudstyr)
Forberedelse for autoradio/Autoradio/Radionavigator, knudepunkt
for Blue&Me
TM, alarmsirene, alarmsystem på loftslampe, airconditionenhed,
styreenhed for dæktrykovervågning, diagnosestik, loftslamper bagtil.ElbagrudeAfdugningssystem for sidespejle, optøningssystem på frontrudens dyser
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 227

39
39
39
39
39
39
39
39
39
228
I NØDSITUATIONER
F43
F44
F46
F47
F48
F49
F51
F52
F53
30
15
20
20
20
5
5/7,5 (*)
15
7,5
STRØMBRUGERE SIKRING AMPERE FIGUR
Rudeviskersystem på ratkontakt, tovejspumpesystem forfrontrudevisker/bagrudevisker på ratkontakt
Cigarettænder/strømudtag på midterkonsol, strømudtag i bagagerumMotor for soltagEldrevet rude fortil, førersidenEldrevet rude fortil, passagersiden
Panel til nødbetjeningsknapper højre, venstre og midterste (belysning),
betjeningsknapper på rattet (belysning), knapper på loftslampe fortil
(belysning), styreenhed for rumovervågning,
eldrevet soltag (styreenhed, belysning for betjeningsknapper),
regnsensor/skumringssensor, elektrokromatisk spejl, betjeningsknapper for opvarmning af forsæder, AUX-stik (belysning)
Cigarettænder (belysning), forberedelse for autoradio, betjening af
Cruise Control, knudepunkt for Blue&Me
TM, knudepunkt for
parkeringssensorer, AQS-sensor, airconditionenhed, bevægelse af
eldrevne sidespejle, styreenhed for dæktrykovervågning, knudepunkt for
kørebaneassistent, knudepunkt for styret hjulophæng med affjedring,
knappen Eco (versioner med automatgear), betjeningslysguide til
automatgear, styreenhed på højre forlygte med gasudladningBagrudeviskersystem på ratkontaktInstrumentgruppe, blinklys bagtil
