I NØDSITUATIONER
209
4

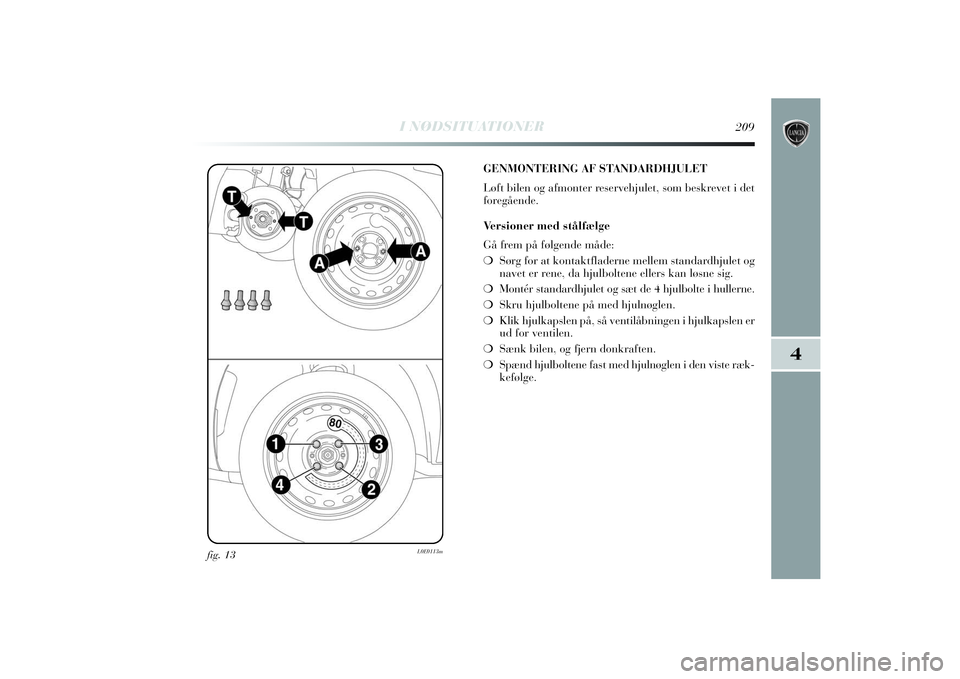

fig. 13
L0E0113m
GENMONTERING AF STANDARDHJULET
Løft bilen og afmonter reservehjulet, som beskrevet i det
foregående.
Ve r sioner med stålfælge
Gå frem på følgende måde:
❍Sørg for at kontaktfladerne mellem standardhjulet og
navet er rene, da hjulboltene ellers kan løsne sig.
❍Montér standardhjulet og sæt de 4 hjulbolte i hullerne.
❍Skru hjulboltene på med hjulnøglen.
❍Klik hjulkapslen på, så ventilåbningen i hjulkapslen er
ud for ventilen.
❍Sænk bilen, og fjern donkraften.
❍Spænd hjulboltene fast med hjulnøglen i den viste ræk-
kefølge.
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 209

210
I NØDSITUATIONER

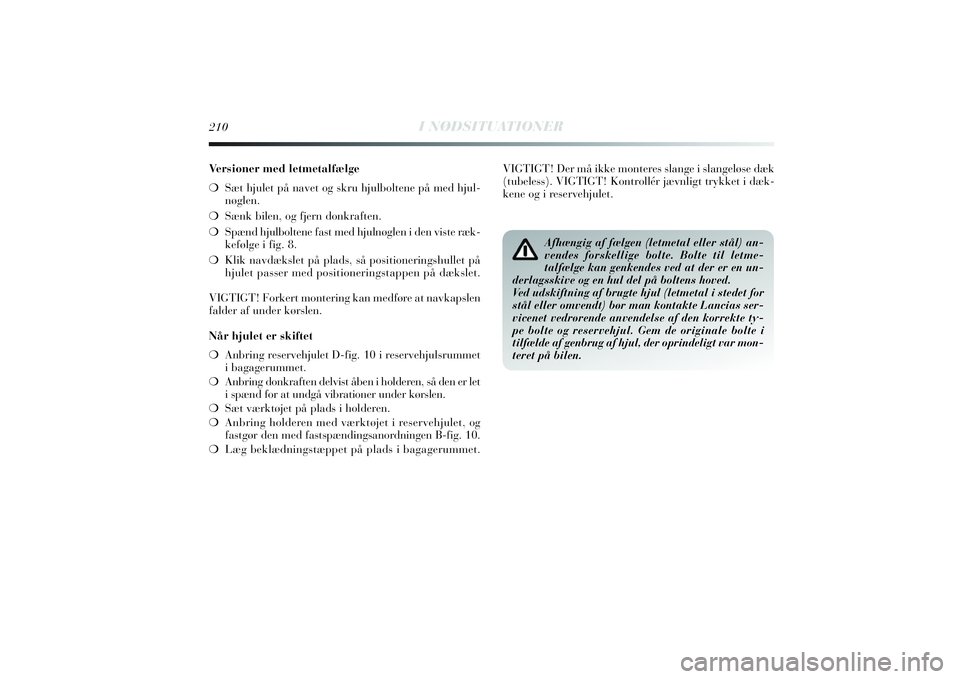

Ve r sioner med letmetalfælge
❍Sæt hjulet på navet og skru hjulboltene på med hjul-
nøglen.
❍Sænk bilen, og fjern donkraften.
❍Spænd hjulboltene fast med hjulnøglen i den viste ræk-
kefølge i fig. 8.
❍Klik navdækslet på plads, så positioneringshullet på
hjulet passer med positioneringstappen på dækslet.
VIGTIGT! Forkert montering kan medføre at navkapslen
falder af under kørslen.
Når hjulet er skiftet
❍Anbring reservehjulet D-fig. 10 i reservehjulsrummet
i bagagerummet.
❍
Anbring donkraften delvist åben i holderen, så den er let
i spænd for at undgå vibrationer under kørslen.
❍Sæt værktøjet på plads i holderen.
❍Anbring holderen med værktøjet i reservehjulet, og
fastgør den med fastspændingsanordningen B-fig. 10.
❍Læg beklædningstæppet på plads i bagagerummet.VIGTIGT! Der må ikke monteres slange i slangeløse dæk
(tubeless). VIGTIGT! Kontrollér jævnligt trykket i dæk-
kene og i reservehjulet.
Afhængig af fælgen (letmetal eller stål) an-
vendes forskellige bolte. Bolte til letme-
talfælge kan genkendes ved at der er en un-
derlagsskive og en hul del på boltens hoved.
Ved udskiftning af brugte hjul (letmetal i stedet for
stål eller omvendt) bør man kontakte Lancias ser-
vicenet vedrørende anvendelse af den korrekte ty-
pe bolte og reservehjul. Gem de originale bolte i
tilfælde af genbrug af hjul, der oprindeligt var mon-
teret på bilen.
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 210

I NØDSITUATIONER
211
4
UDSKIFTNING AF EN PÆREGENERELLE ANVISNINGER
❍Inden en pære udskiftes, anbefales det at kontrollere
kontaktpunkterne for oxidation.
❍Overbrændte pærer skal udskiftes med pærer af sam-
me type og med samme effekt.
❍Lygteindstillingen skal af sikkerhedshensyn altid kon-
trolleres efter udskiftning af en pære.
❍Hvis en pære ikke virker, anbefales det at kontrollere
den pågældende sikring inden du udskifter pæren. An-
gående sikringernes placering, henvises til afsnittet
“Udskiftning af sikringer” i dette kapitel.
VIGTIGT! Der kan undertiden sætte sig et tyndt lag dug
indvendigt i forlygterne
. Dette er ikke tegn på nogen fejl,
men er et naturligt fænomen der forekommer i forbindelse
med lave temperaturer og høj luftfugtighed. Duggen for-
svinder hurtigt, når lygterne tændes. Forekomst af vand-
dråber indvendigt i en forlygte er derimod tegn på vand-
indtrængen. Henvend dig til Lancias servicenet.
Ændringer eller reparationer af elsystemet,
der ikke foretages korrekt og i overensstem-
melse med systemets tekniske specifikatio-
ner, kan forårsage driftsforstyrrelser med risiko for
brand. Halogenpærer indeholder gas under tryk. Der
kan derfor blive udslynget glassplinter, hvis
pæren knuses.
Halogenpærer må kun berøres på metalsok-
len. Hvis man berører den gennemsigtige kol-
be med fingrene, nedsættes styrken af det ud-
sendte lys, og desuden kan pærens levetid blive ned-
sat. Kommer du til at røre glasset, skal du tørre
det af med en klud med sprit og lade det tørre.Det anbefales så vidt muligt at lade Lancias
servicenet udskifte pærerne. Korrekt funkti-
on og indstilling af lygterne er vigtig for tra-
fiksikkerheden.
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 211

212
I NØDSITUATIONER
VIGTIGT! I koldt eller fugtigt vejr eller efter regnvejr el-
ler vask kan for- og baglygterne dugge til og/eller der kan
dannes kondens på indersiden af lygteglasset. Det er helt
normalt og skyldes forskellen i temperatur og fugtighed
mellem lygteglassets inderside og yderside. Det er ikke
en fejl og påvirker ikke lygternes normale funktion. Til-
dugningen forsvinder hurtigt, når lysene tændes, fra mid-
ten og ud mod yderkanterne.

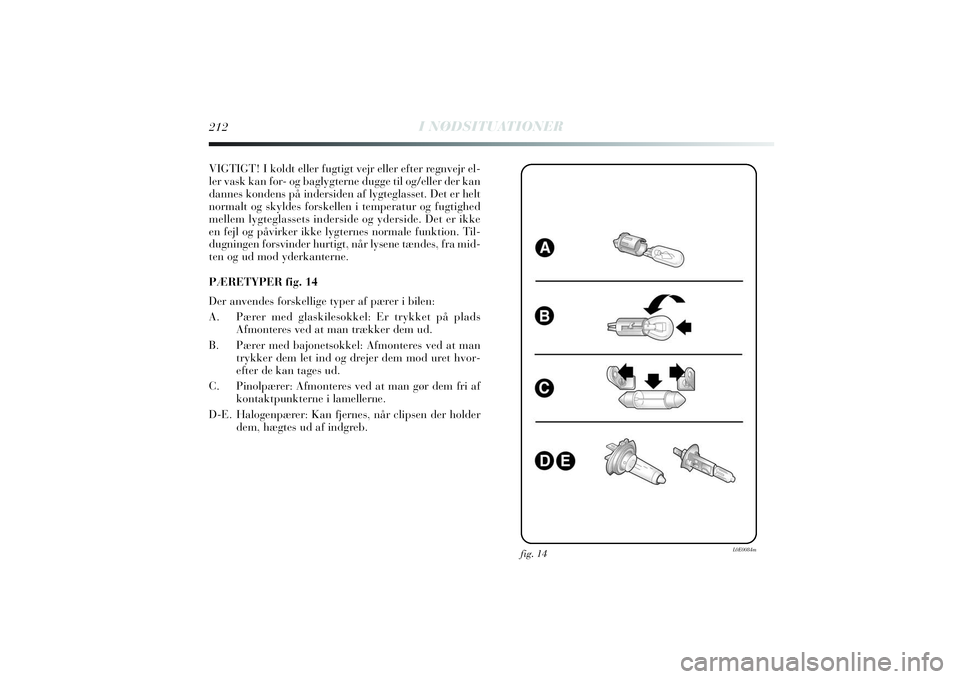

PÆRETYPER fig. 14
Der anvendes forskellige typer af pærer i bilen:
A.Pærer med glaskilesokkel: Er trykket på plads
Afmonteres ved at man trækker dem ud.
B.Pærer med bajonetsokkel: Afmonteres ved at man
trykker dem let ind og drejer dem mod uret hvor-
efter de kan tages ud.
C.Pinolpærer: Afmonteres ved at man gør dem fri af
kontaktpunkterne i lamellerne.
D-E.Halogenpærer: Kan fjernes, når clipsen der holder
dem, hægtes ud af indgreb.
fig. 14
L0E0084m
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 212

I NØDSITUATIONER
213
4
LED
LED
D1S (*) / H7
H1 (*) / H7
PY 24W
LED
WY5W
LED
LED
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W
–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A
–
–
55W
55W
24W
–
5W
–
–
5W
55W
16W
16W
–
5W
5W
5W
Pærer Type Effekt Ref. figurForreste positionslys/kørelysBageste positionslysNærlysFjernlysForreste blinklysBageste blinklysSideblinkStoplygter3. stoplygteNummerpladelysTågeforlygterTågebaglygterBaklysLoftbelysning fortil (LED hvid)Bageste loftslampe
Bagagerumslys/handskerumslysUdstigningslampe
(*) Pærer med Xenon-gas
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 213

214
I NØDSITUATIONER

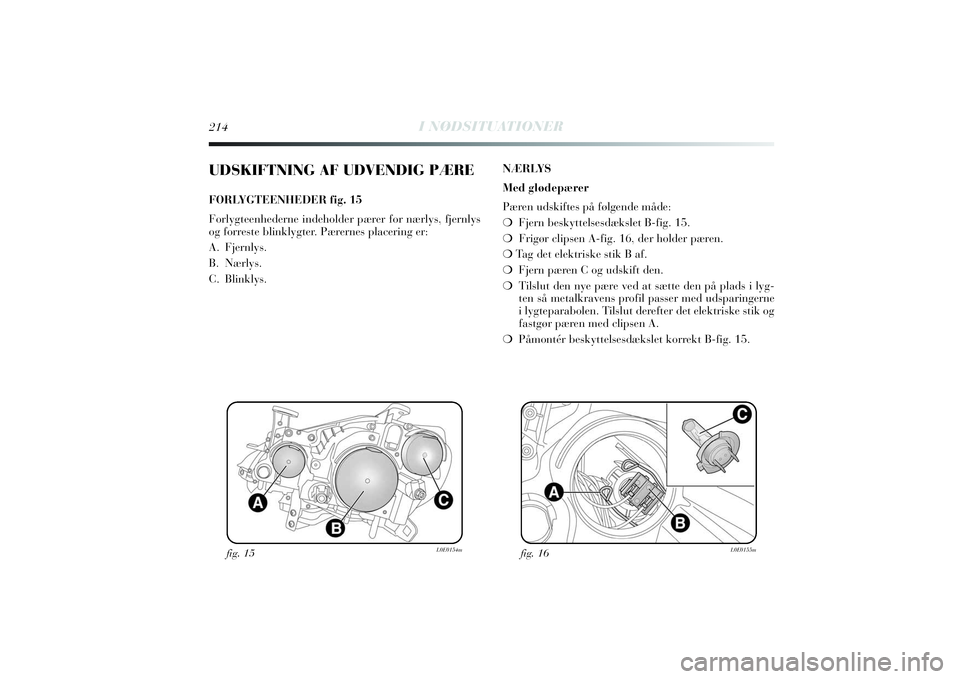

UDSKIFTNING AF UDVENDIG PÆREFORLYGTEENHEDER fig. 15
Forlygteenhederne indeholder pærer for nærlys, fjernlys
og forreste blinklygter. Pærernes placering er:
A.Fjernlys.
B.Nærlys.
C.Blinklys.NÆRLYS
Med glødepærer
Pæren udskiftes på følgende måde:
❍Fjern beskyttelsesdækslet B-fig. 15.
❍Frigør clipsen A-fig. 16, der holder pæren.
❍Tag det elektriske stik B af.
❍Fjern pæren C og udskift den.
❍Tilslut den nye pære ved at sætte den på plads i lyg-
ten så metalkravens profil passer med udsparingerne
i lygteparabolen. Tilslut derefter det elektriske sti
k og
fastgør pæren med clipsen A.
❍Påmontér beskyttelsesdækslet korrekt B-fig. 15.
fig. 15
L0E0154m
fig. 16
L0E0155m
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 214

I NØDSITUATIONER
215
4

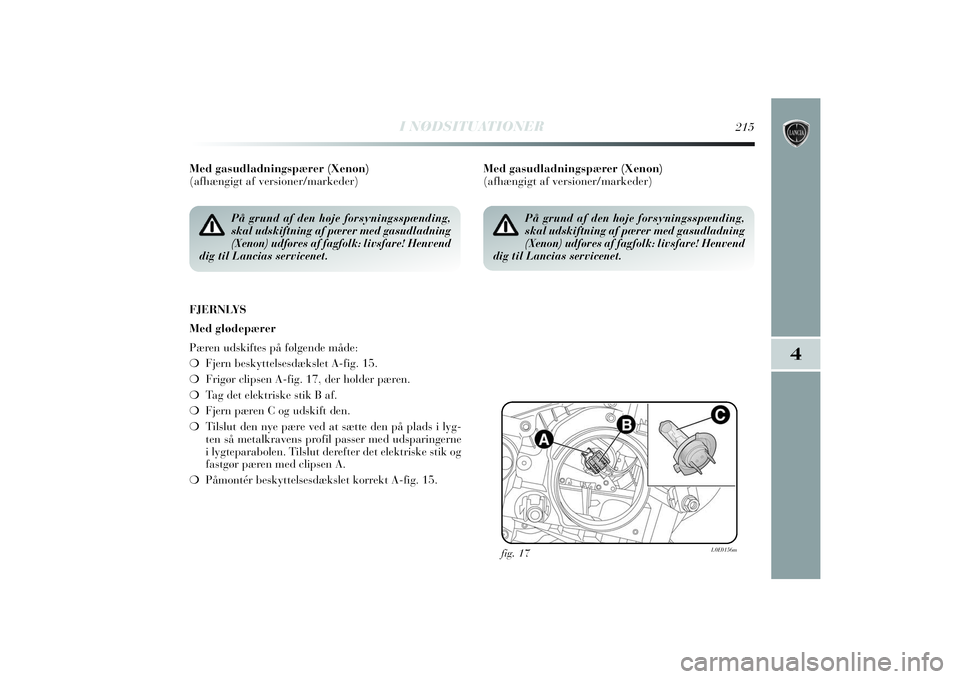

Med gasudladningspærer (Xenon)
(afhængigt af versioner/markeder)
FJERNLYS
Med glødepærer
Pæren udskiftes på følgende måde:
❍Fjern beskyttelsesdækslet A-fig. 15.
❍Frigør clipsen A-fig. 17, der holder pæren.
❍Tag det elektriske stik B af.
❍Fjern pæren C og udskift den.
❍Tilslut den nye pære ved at sætte den på plads i lyg-
ten så metalkravens profil passer med udsparingerne
i lygteparabolen. Tilslut derefter det elektriske stik og
fastgør pæren med clipsen A.
❍Påmontér beskyttelsesdækslet korrekt A-fig. 15.
fig. 17
L0E0156m
På grund af den høje forsyningsspænding,
skal udskiftning af pærer med gasudladning
(Xenon) udføres af fagfolk: livsfare! Henvend
dig til Lancias servicenet.
Med gasudladningspærer (Xenon)
(afhængigt af versioner/markeder)
På grund af den høje forsyningsspænding,
skal udskiftning af pærer med gasudladning
(Xenon) udføres af fagfolk: livsfare! Henvend
dig til Lancias servicenet.
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 215

216
I NØDSITUATIONER

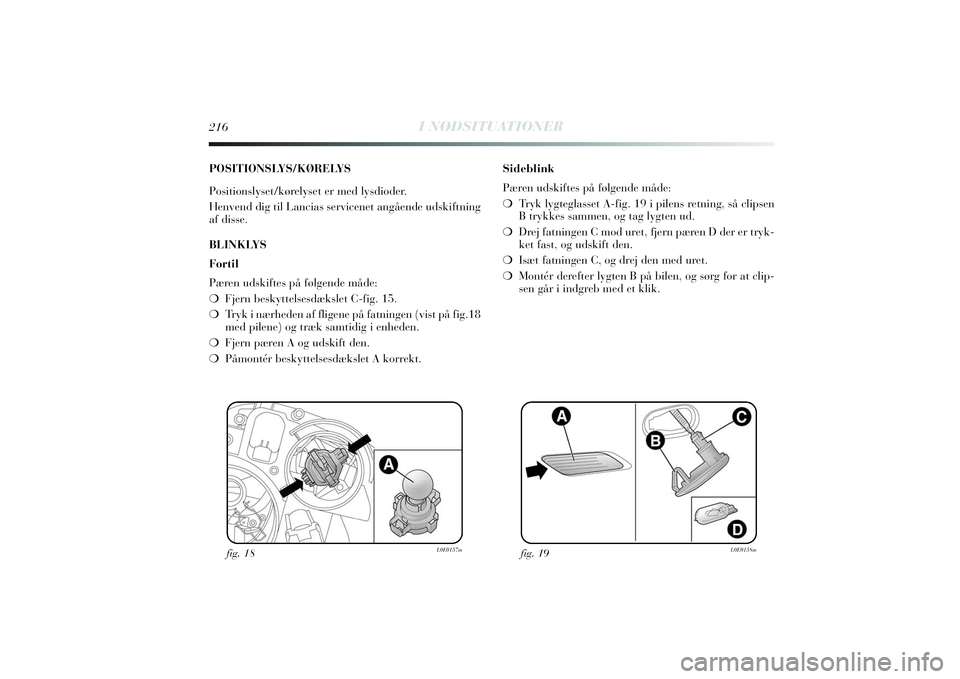

POSITIONSLYS/KØRELYS
Positionslyset/kørelyset er med lysdioder.
Henvend dig til Lancias servicenet angående udskiftning
af disse.
BLINKLYS
Fortil
Pæren udskiftes på følgende måde:
❍Fjern beskyttelsesdækslet C-fig. 15.
❍Tryk i nærheden af fligene på fatningen (vist på fig.18
med pilene) og træk samtidig i enheden.
❍Fjern pæren A og udskift den.
❍Påmontér beskyttelsesdækslet A korrekt.Sideblink
Pæren udskiftes på følgende m
åde:
❍Tryk lygteglasset A-fig. 19 i pilens retning, så clipsen
B trykkes sammen, og tag lygten ud.
❍Drej fatningen C mod uret, fjern pæren D der er tryk-
ket fast, og udskift den.
❍Isæt fatningen C, og drej den med uret.
❍Montér derefter lygten B på bilen, og sørg for at clip-
sen går i indgreb med et klik.
fig. 18
L0E0157m
fig. 19
L0E0158m
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 216

I NØDSITUATIONER
217
4

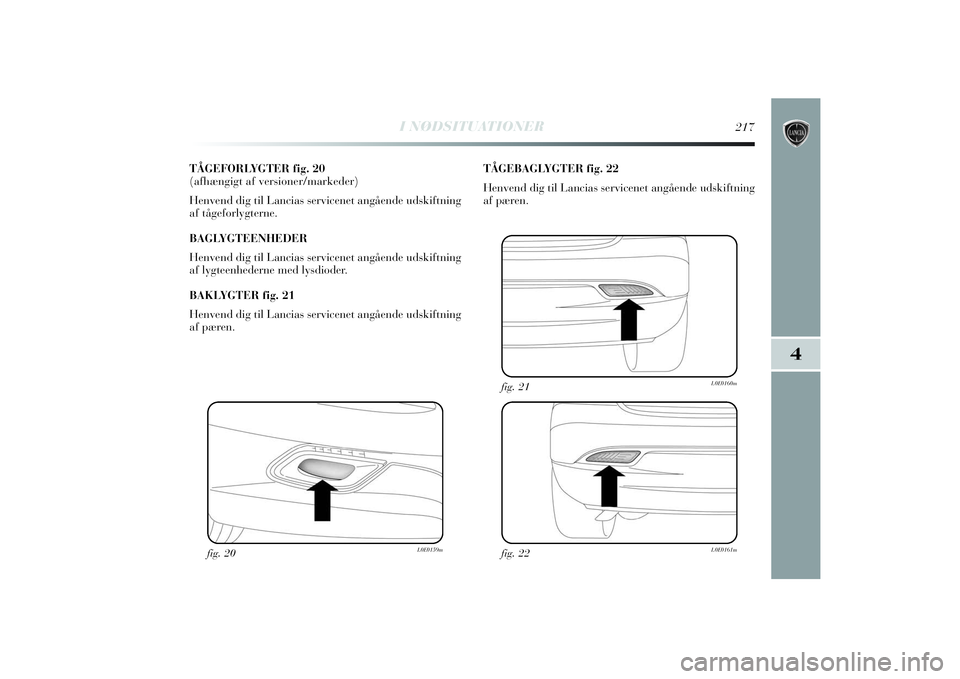

TÅGEFORLYGTER fig. 20
(afhængigt af versioner/markeder)
Henvend dig til Lancias servicenet angående udskiftning
af tågeforlygterne.
BAGLYGTEENHEDER
Henvend dig til Lancias servicenet angående udskiftning
af lygteenhederne med lysdioder.
BAKLYGTER fig. 21
Henvend dig til Lancias servicenet angående udskiftning
af pæren.TÅGEBAGLYGTER fig. 22
Henvend dig til Lancias servicenet angående udskiftning
af pæren.
fig. 20
L0E0159m
fig. 22
L0E0161m
fig. 21
L0E0160m
195-232 Delta I 1ed DA 27/09/13 08.56 Pagina 217

218
I NØDSITUATIONER

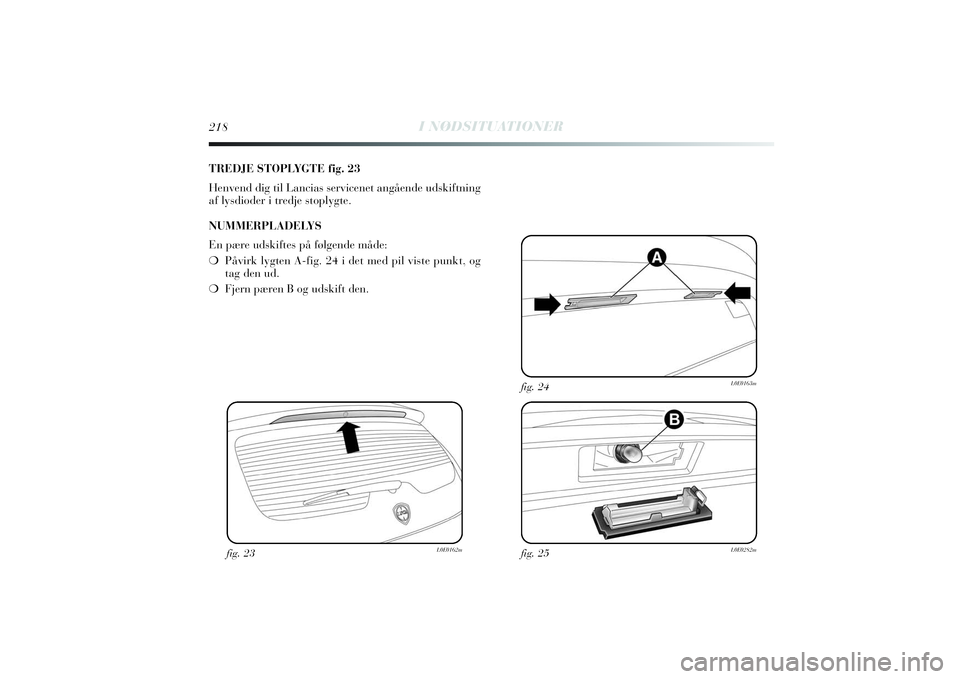

TREDJE STOPLYGTE fig. 23
Henvend dig til Lancias servicenet angående udskiftning
af lysdioder i tredje stoplygte.
NUMMERPLADELYS
En pære udskiftes på følgende måde:
❍Påvirk lygten A-fig. 24 i det med pil viste punkt, og
tag den ud.
❍Fjern pæren B og udskift den.
fig. 23
L0E0162m
fig. 25
L0E0282m
fig. 24
L0E0163m
