SZÜKSÉG ESETÉN
219
4
27. ábra
L0E0166m
26. ábra
L0E0165m

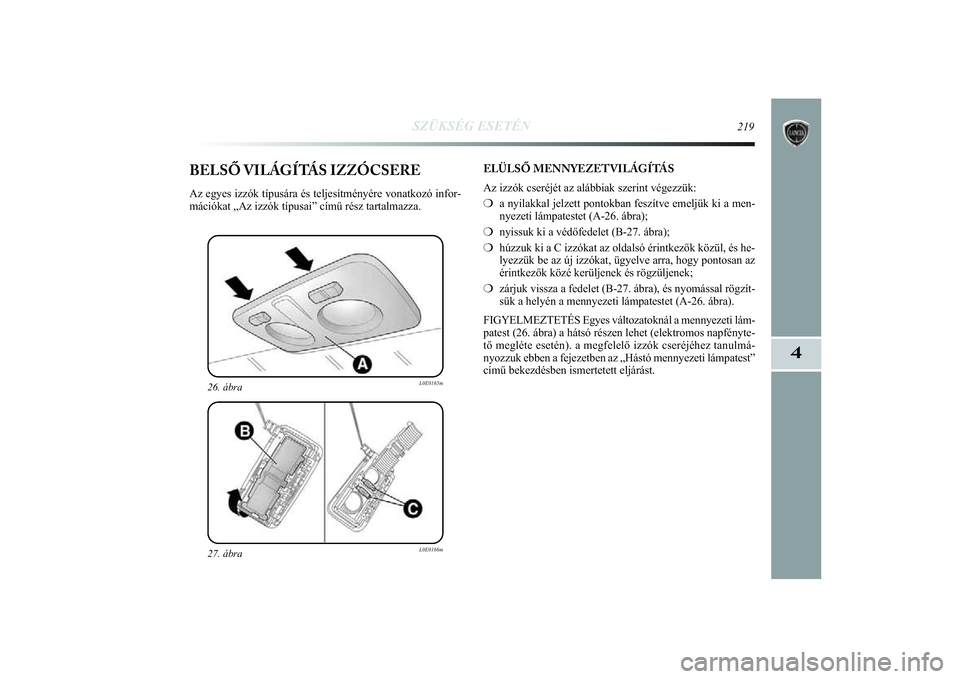

BELSŐ VILÁGÍTÁS IZZÓCSEREAz egyes izzók típusára és teljesítményére vonatkoz\
ó infor-
mációkat „Az izzók típusai” című rész tartalm\
azza. ELÜLSŐ MENNYEZETVILÁGÍTÁS
Az izzók cseréjét az alábbiak szerint végezzük:
❍
a nyilakkal jelzett pontokban feszítve emeljük ki a men-
nyezeti lámpatestet (A-26. ábra);
❍ nyissuk ki a védőfedelet (B-27. ábra);
❍ húzzuk ki a C izzókat az oldalsó érintkezők közül, \
és he-
lyezzük be az új izzókat, ügyelve arra, hogy pontosan az
érintkezők közé kerüljenek és rögzüljenek;
❍ zárjuk vissza a fedelet (B-27. ábra), és nyomással rögz\
ít-
sük a helyén a mennyezeti lámpatestet (A-26. ábra).
FIGYELMEZTETÉS Egyes változatoknál a mennyezeti lám-
patest (26. ábra) a hátsó részen lehet (elektromos napfé\
nyte-
tő megléte esetén). a megfelelő izzók cseréjéhez t\
anulmá-
nyozzuk ebben a fejezetben az „Hástó mennyezeti lámpatest”
című bekezdésben ismertetett eljárást.
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 219

220
SZÜKSÉG ESETÉN
28. ábra
L0E0167m
30. ábra
L0E0169m
29. ábra
L0E0168m

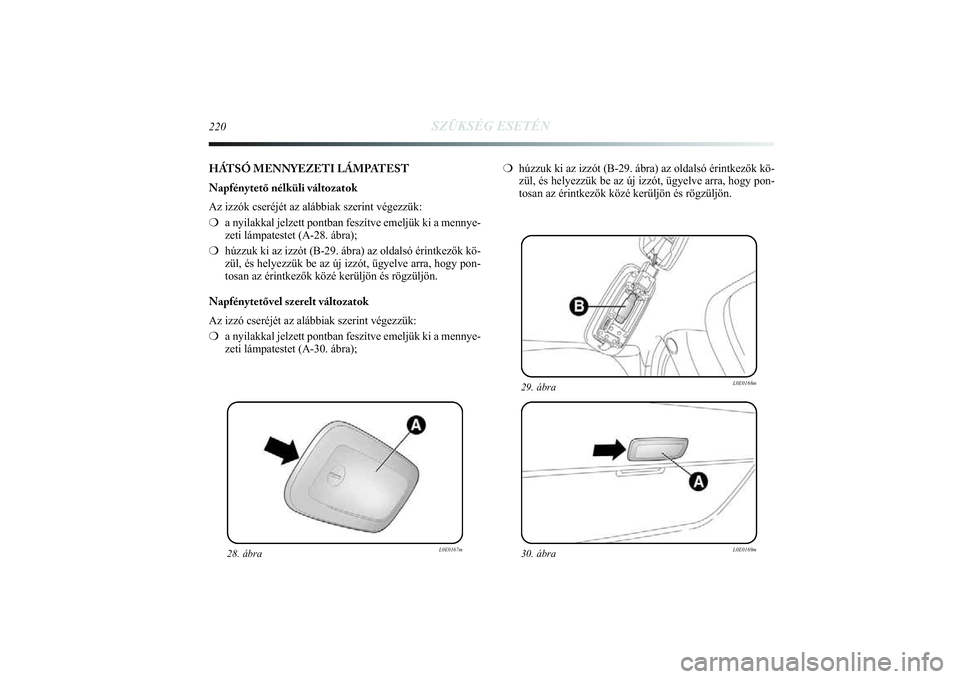

HÁTSÓ MENNYEZETI LÁMPATEST
Napfénytető nélküli változatok
Az izzók cseréjét az alábbiak szerint végezzük:
❍a nyilakkal jelzett pontban feszítve emeljük ki a mennye-
zeti lámpatestet (A-28. ábra);
❍ húzzuk ki az izzót (B-29. ábra) az oldalsó érintkező\
k kö-
zül, és helyezzük be az új izzót, ügyelve arra, hogy p\
on-
tosan az érintkezők közé kerüljön és rögzüljö\
n.
Napfénytetővel szerelt változatok
Az izzó cseréjét az alábbiak szerint végezzük:
❍ a nyilakkal jelzett pontban feszítve emeljük ki a mennye-
zeti lámpatestet (A-30. ábra); ❍
húzzuk ki az izzót (B-29. ábra) az oldalsó érintkező\
k kö-
zül, és helyezzük be az új izzót, ügyelve arra, hogy p\
on-
tosan az érintkezők közé kerüljön és rögzüljö\
n.
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 220

SZÜKSÉG ESETÉN
221
4
32. ábra
L0E0171m
33. ábra
L0E0172m

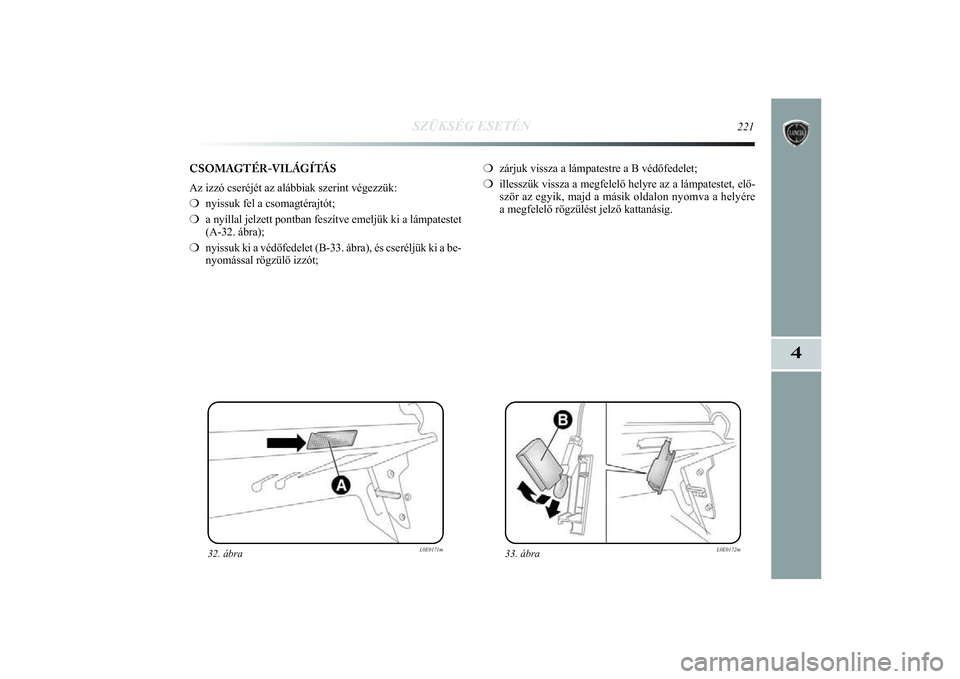

CSOMAGTÉR-VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk fel a csomagtérajtót;
❍ a nyíllal jelzett pontban feszítve emeljük ki a lámpatestet
(A-32. ábra);
❍ nyissuk ki a védőfedelet (B-33. ábra), és cseréljük \
ki a be-
nyomással rögzülő izzót; ❍
zárjuk vissza a lámpatestre a B védőfedelet;
❍ illesszük vissza a megfelelő helyre az a lámpatestet, elő-
ször az egyik, majd a másik oldalon nyomva a helyére
a megfelelő rögzülést jelző kattanásig.
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 221

222
SZÜKSÉG ESETÉN
34. ábra
L0E0173m
36. ábra
L0E0175m
35. ábra
L0E0174m

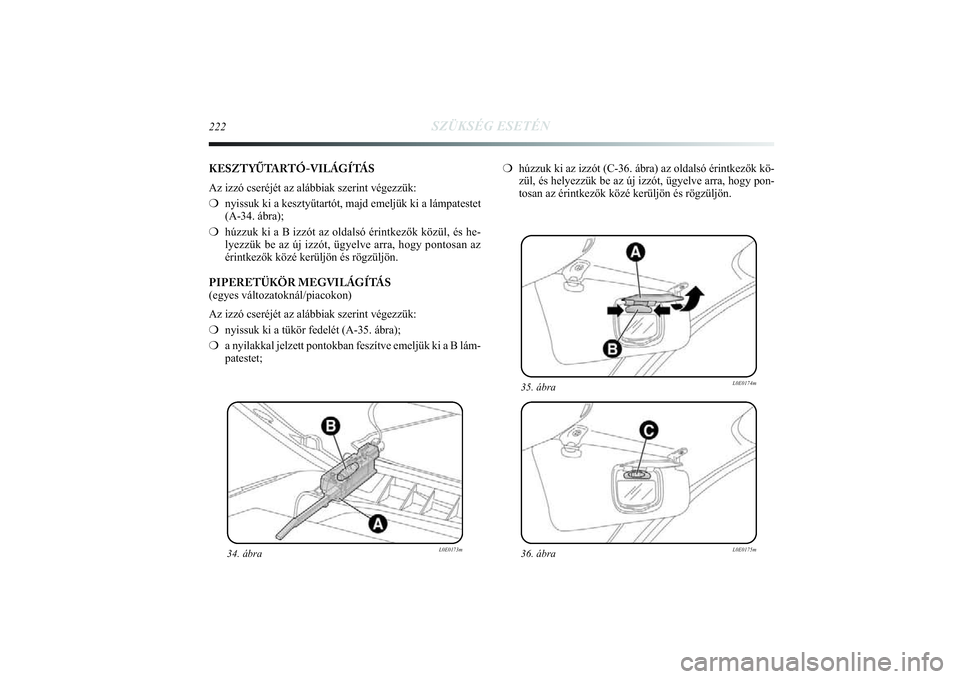

KESZTYŰTARTÓ-VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk ki a kesztyűtartót, majd emeljük ki a lámpatestet
(A-34. ábra);
❍ húzzuk ki a B izzót az oldalsó érintkezők közül, é\
s he-
lyezzük be az új izzót, ügyelve arra, hogy pontosan az
érintkezők közé kerüljön és rögzüljön.
PIPERETÜKÖR MEGVILÁGÍTÁS
(egyes változatoknál/piacokon)
Az izzó cseréjét az alábbiak szerint végezzük:
❍ nyissuk ki a tükör fedelét (A-35. ábra);
❍ a nyilakkal jelzett pontokban feszítve emeljük ki a B lám-
patestet; ❍
húzzuk ki az izzót (C-36. ábra) az oldalsó érintkező\
k kö-
zül, és helyezzük be az új izzót, ügyelve arra, hogy p\
on-
tosan az érintkezők közé kerüljön és rögzüljö\
n.
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 222

SZÜKSÉG ESETÉN
223
4

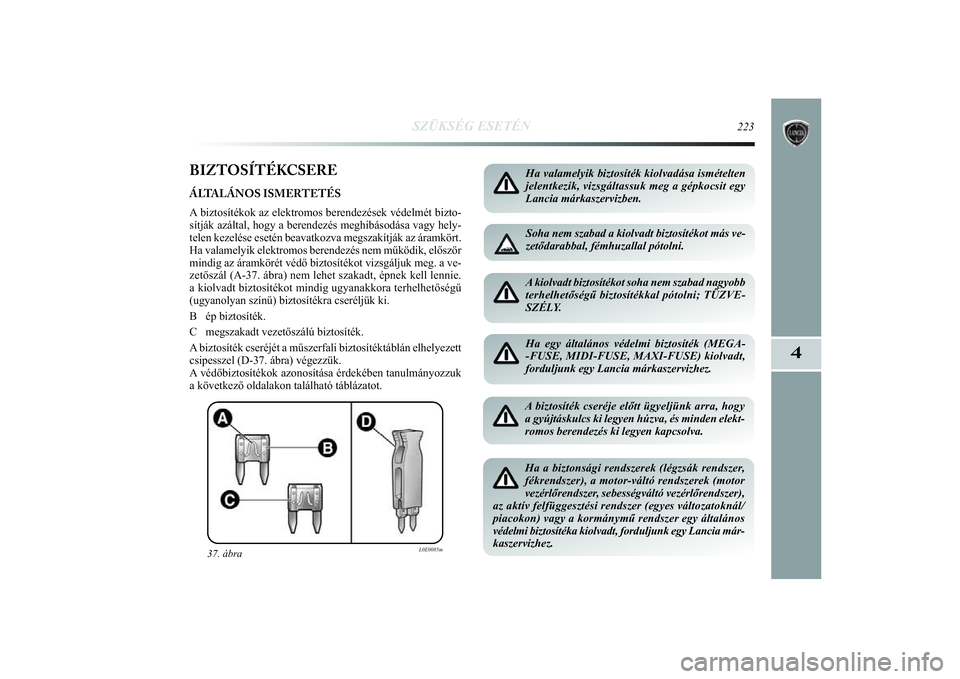

BIZTOSÍTÉKCSEREÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos berendezések védelmét bizto-
sítják azáltal, hogy a berendezés meghibásodása vagy h\
ely-
telen kezelése esetén beavatkozva megszakítják az áramkö\
rt.
Ha valamelyik elektromos berendezés nem működik, először
mindig az áramkörét védő biztosítékot vizsgáljuk\
meg. a ve-
zetőszál (A-37. ábra) nem lehet szakadt, épnek kell lennie\
.
a kiolvadt biztosítékot mindig ugyanakkora terhelhetőségű\
(ugyanolyan színű) biztosítékra cseréljük ki.
B ép biztosíték.
C megszakadt vezetőszálú biztosíték.
A biztosíték cseréjét a műszerfali biztosítéktábl\
án elhelyezett
csipesszel (D-37. ábra) végezzük.
A védőbiztosítékok azonosítása érdekében tanulmá\
nyozzuk
a következő oldalakon található táblázatot.
37. ábra
L0E0085m
Ha valamelyik biztosíték kiolvadása ismételten
jelentkezik, vizsgáltassuk meg a gépkocsit egy
Lancia márkaszervizben. Soha nem szabad a kiolvadt biztosítékot más ve-
zetődarabbal, fémhuzallal pótolni. A kiolvadt biztosítékot soha nem szabad nagyobb
terhelhetőségű biztosítékkal pótolni; TŰZVE-
SZÉLY. Ha egy általános védelmi biztosíték (MEGA-
-FUSE, MIDI-FUSE, MAXI-FUSE) kiolvadt,
forduljunk egy Lancia márkaszervizhez. A biztosíték cseréje előtt ügyeljünk arra, hogy
a gyújtáskulcs ki legyen húzva, és minden elekt-
romos berendezés ki legyen kapcsolva. Ha a biztonsági rendszerek (légzsák rendszer,
fékrendszer), a motor-váltó rendszerek (motor
vezérlőrendszer, sebességváltó vezérlőrendszer),
az aktív felfüggesztési rendszer (egyes változatoknál/
piacokon) vagy a kormánymű rendszer egy általános
védelmi biztosítéka kiolvadt, forduljunk egy Lancia már-
kaszervizhez.
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 223

224
SZÜKSÉG ESETÉN

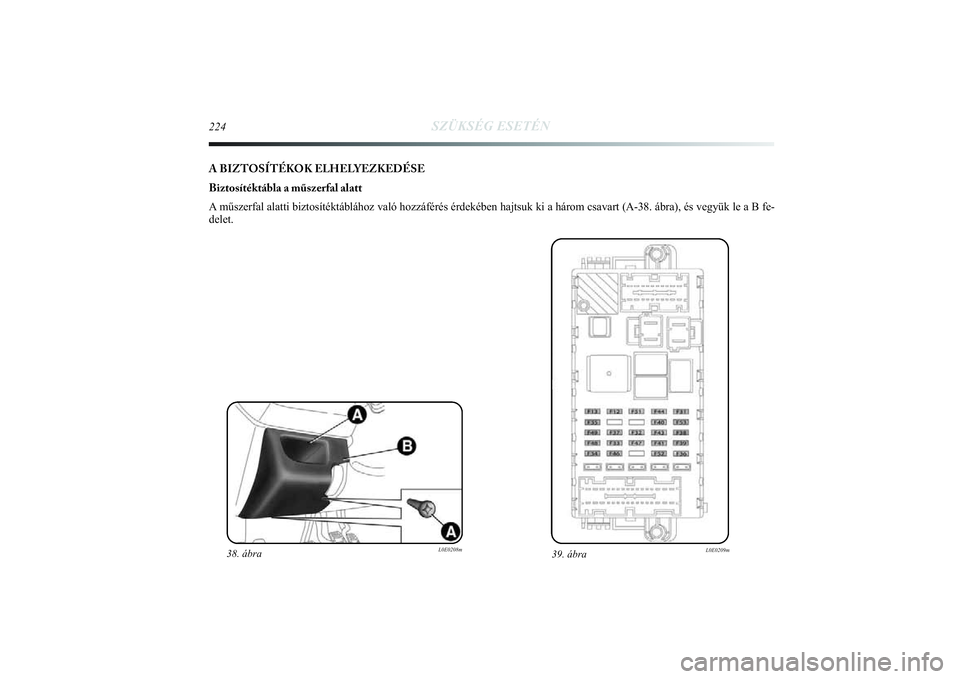

A BIZTOSÍTÉKOK ELHELYEZKEDÉSE
Biztosítéktábla a műszerfal alatt
A műszerfal alatti biztosítéktáblához való hozzáfé\
rés érdekében hajtsuk ki a három csavart (A-38. ábra), \
és vegyük le a B fe-
delet.
38. ábra
L0E0208m
39. ábra
L0E0209m
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 224

SZÜKSÉG ESETÉN
225
4

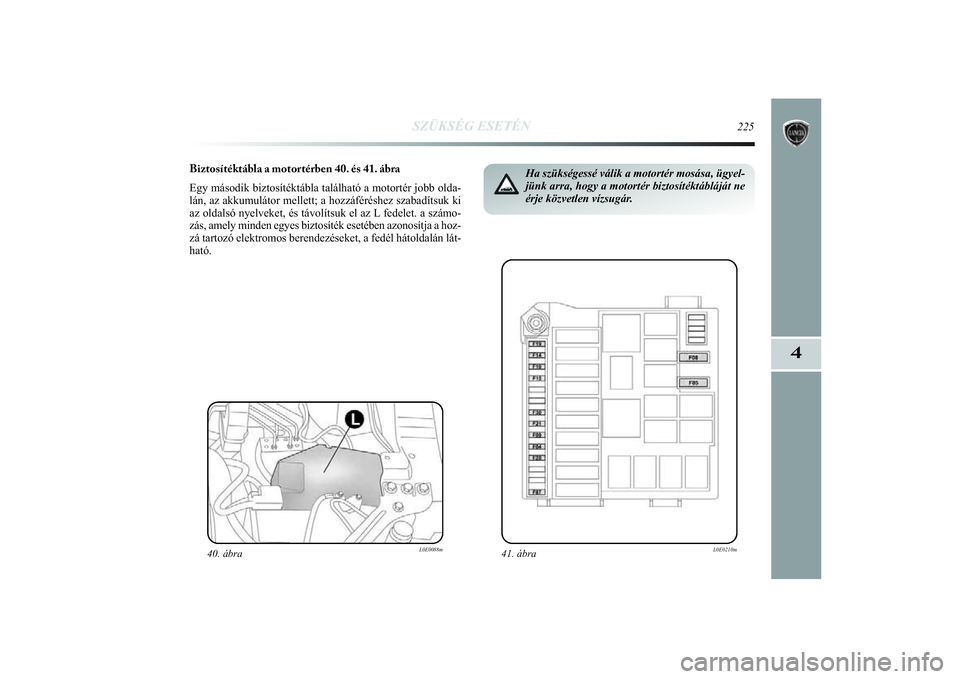

Biztosítéktábla a motortérben 40. és 41. ábra
Egy második biztosítéktábla található a motortér jo\
bb olda-
lán, az akkumulátor mellett; a hozzáféréshez szabadíts\
uk ki
az oldalsó nyelveket, és távolítsuk el az L fedelet. a számo-
zás, amely minden egyes biztosíték esetében azonosítja a \
hoz-
zá tartozó elektromos berendezéseket, a fedél hátoldalá\
n lát-
ható.
40. ábra
L0E0088m
Ha szükségessé válik a motortér mosása, ügyel-
jünk arra, hogy a motortér biztosítéktábláját ne
érje közvetlen vízsugár.
41. ábra
L0E0210m
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 225

226
SZÜKSÉG ESETÉN

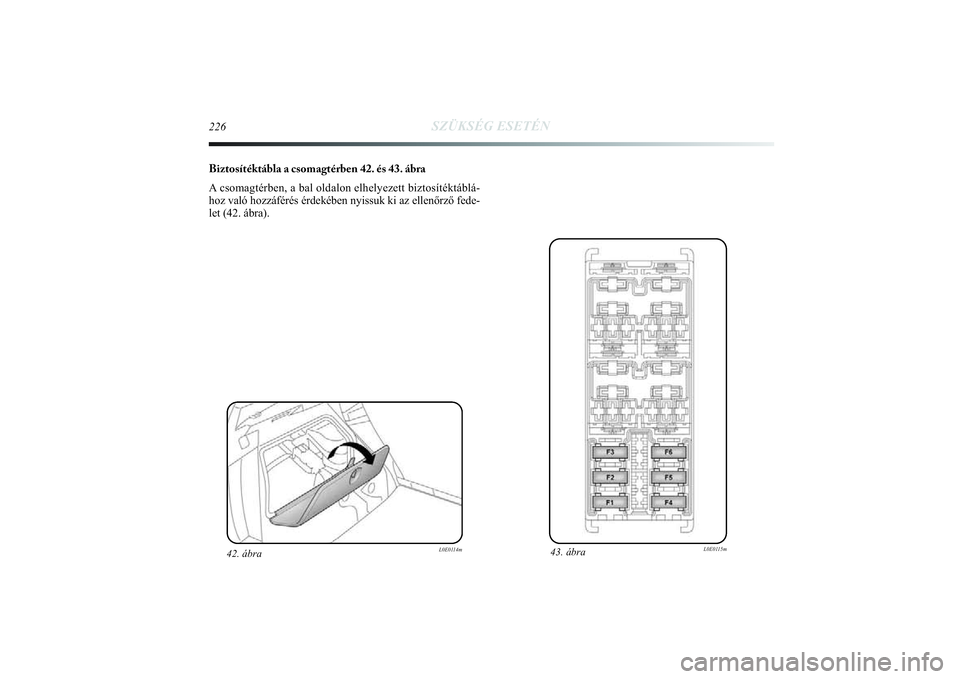

Biztosítéktábla a csomagtérben 42. és 43. ábra
A csomagtérben, a bal oldalon elhelyezett biztosítéktáblá-\
hoz való hozzáférés érdekében nyissuk ki az ellenőr\
ző fede-
let (42. ábra).
43. ábra
L0E0115m
42. ábra
L0E0114m
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 226

SZÜKSÉG ESETÉN
227
4
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F41
7,515
7,5 15 5
20
20 5
20
7,5 10
10
30
7,5
39
39
39
39
39
39
39
39
39
39
39
39
39
39

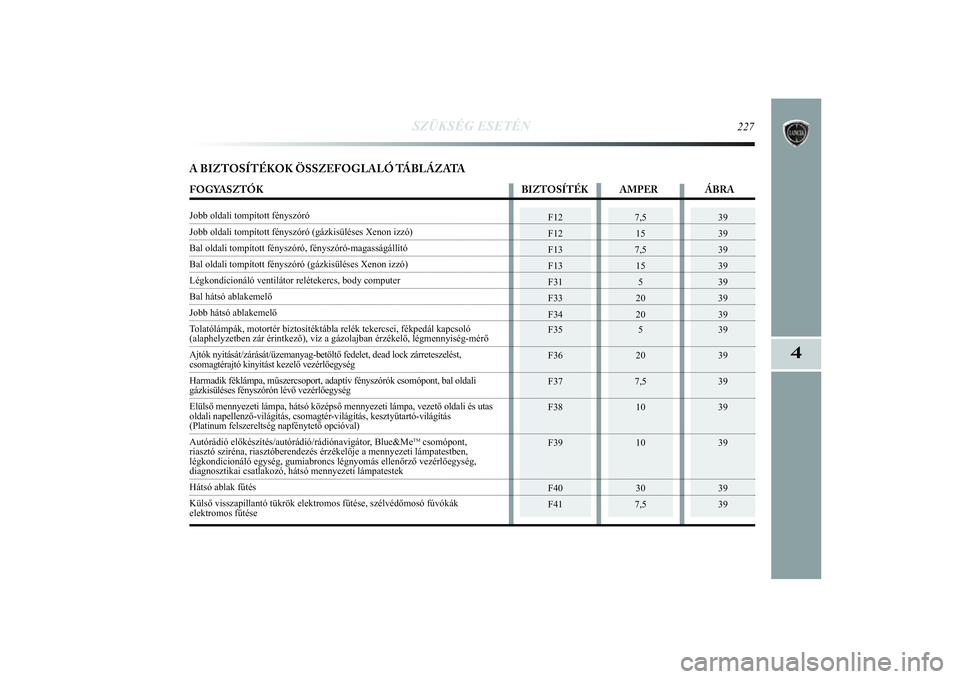

A BIZTOSÍTÉKOK ÖSSZEFOGLALÓ TÁBLÁZATAFOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRAJobb oldali tompított fényszóróJobb oldali tompított fényszóró (gázkisüléses Xeno\
n izzó) Bal oldali tompított fényszóró, fényszóró-magassá\
gállítóBal oldali tompított fényszóró (gázkisüléses Xenon\
izzó) Légkondicionáló ventilátor relétekercs, body computerBal hátsó ablakemelőJobb hátsó ablakemelő
Tolatólámpák, motortér biztosítéktábla relék teke\
rcsei, fékpedál kapcsoló (alaphelyzetben zár érintkező), víz a gázolajban érz\
ékelő, légmennyiség-mérő
Ajtók nyitását/zárását/üzemanyag-betöltő fede\
let, dead lock zárreteszelést, csomagtérajtó kinyitást kezelő vezérlőegység
Harmadik féklámpa, műszercsoport, adaptív fényszóró\
k csomópont, bal oldali gázkisüléses fényszórón lévő vezérlőegysé\
g
Elülső mennyezeti lámpa, hátsó középső mennyezet\
i lámpa, vezető oldali és utas
oldali napellenző-világítás, csomagtér-világítás, kesztyűtartó-világítás (Platinum felszereltség napfénytető opcióval)
Autórádió előkészítés/autórádió/rádió\
navigátor, Blue&Me
TMcsomópont,
riasztó sziréna, riasztóberendezés érzékelője a men\
nyezeti lámpatestben,
légkondicionáló egység, gumiabroncs légnyomás ellenő\
rző vezérlőegység,
diagnosztikai csatlakozó, hátsó mennyezeti lámpatestek Hátsó ablak fűtés
Külső visszapillantó tükrök elektromos fűtése, szé\
lvédőmosó fúvókák elektromos fűtése
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 227

39
39
39
39
39
39
39
39
39
228
SZÜKSÉG ESETÉN
F43
F44
F46
F47
F48
F49
F51
F52
F53
30
15
20
20
205
5/7,5 (*)
15
7,5

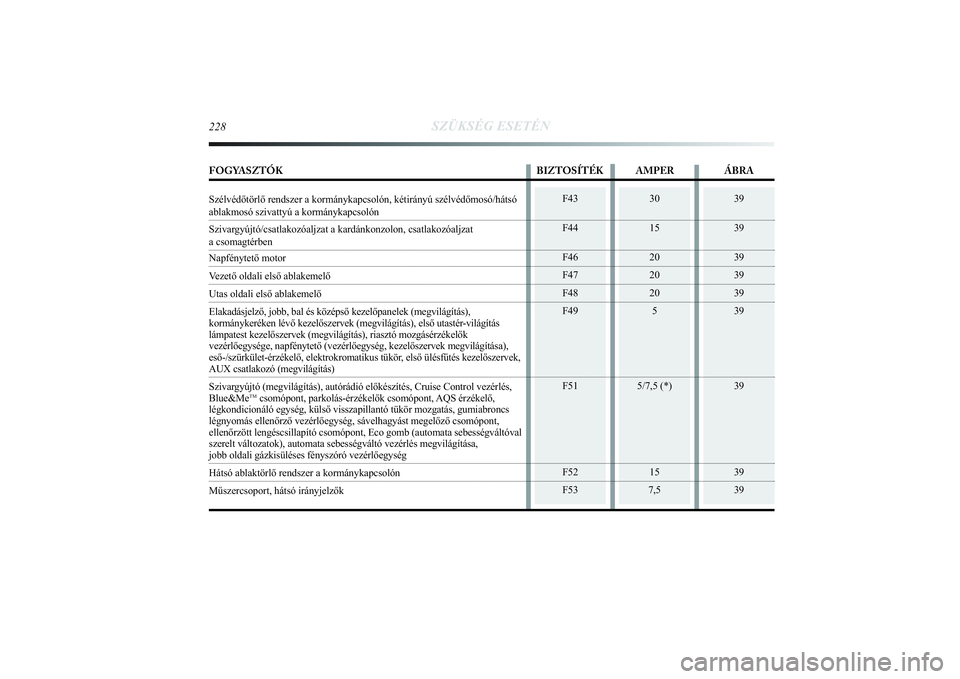

FOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRA
Szélvédőtörlő rendszer a kormánykapcsolón, kétir\
ányú szélvédőmosó/hátsó ablakmosó szivattyú a kormánykapcsolón
Szivargyújtó/csatlakozóaljzat a kardánkonzolon, csatlakozóaljza\
t a csomagtérbenNapfénytető motorVezető oldali első ablakemelőUtas oldali első ablakemelő
Elakadásjelző, jobb, bal és középső kezelőpanelek (\
megvilágítás),
kormánykeréken lévő kezelőszervek (megvilágítás\
), első utastér-világítás
lámpatest kezelőszervek (megvilágítás), riasztó mozg\
ásérzékelők
vezérlőegysége, napfénytető (vezérlőegység, kez\
előszervek megvilágítása),
eső-/szürkület-érzékelő, elektrokromatikus tükör\
, első ülésfűtés kezelőszervek, AUX csatlakozó (megvilágítás)
Szivargyújtó (megvilágítás), autórádió előkész\
ítés, Cruise Control vezérlés,
Blue&Me
TMcsomópont, parkolás-érzékelők csomópont, AQS érzékelő,
légkondicionáló egység, külső visszapillantó tük\
ör mozgatás, gumiabroncs
légnyomás ellenőrző vezérlőegység, sávelhagyá\
st megelőző csomópont,
ellenőrzött lengéscsillapító csomópont, Eco gomb (aut\
omata sebességváltóval
szerelt változatok), automata sebességváltó vezérlés \
megvilágítása,
jobb oldali gázkisüléses fényszóró vezérlőegysé\
gHátsó ablaktörlő rendszer a kormánykapcsolónMűszercsoport, hátsó irányjelzők
