VÝMĚNA VNITŘNÍ ŽÁROVKY Typ a výkon žárovky jsou uvedeny v části „Typy žárovek“.PŘEDNÍ STROPNÍ SVÍTILNA

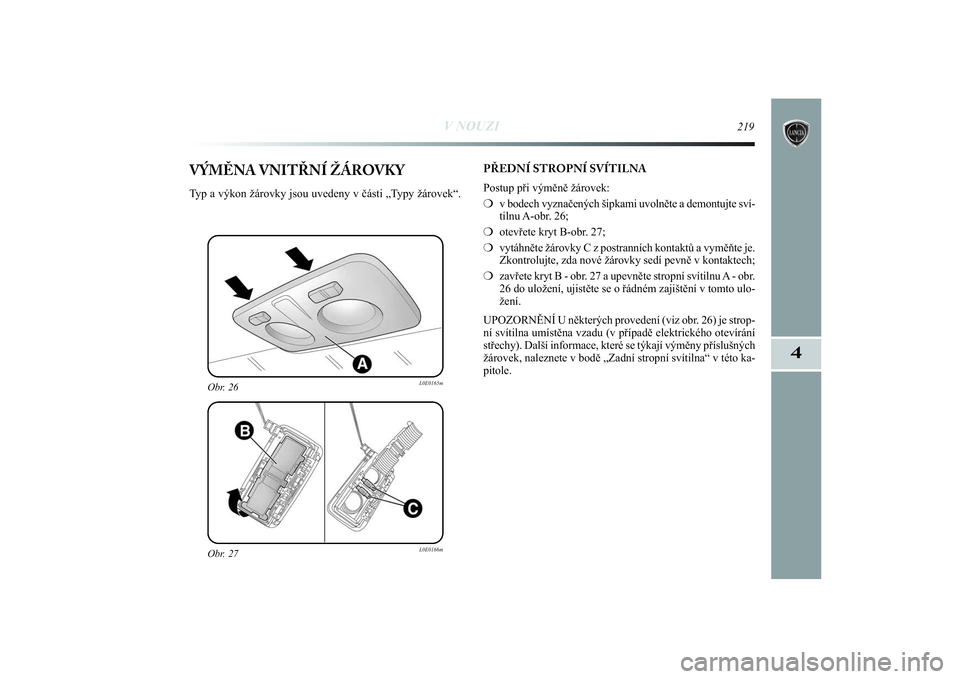

Postup při výměně žárovek:
❍v bodech vyznačených šipkami uvolněte a demontujte sví-
tilnu A-obr. 26;
❍otevřete kryt B-obr. 27;
❍vytáhněte žárovky C z postranních kontaktů a vyměňte je.
Zkontrolujte, zda nové žárovky sedí pevně v kontaktech;
❍zavřete kryt B - obr. 27 a upevněte stropní svítilnu A - obr.
26 do uložení, ujistěte se o řádném zajištění v tomto ulo-
žení.
UPOZORNĚNÍ U některých provedení (viz obr. 26) je strop-
ní svítilna umístěna vzadu (v případě elektrického otevírání
střechy). Další informace, které se týkají výměny příslušných
žárovek, naleznete v bodě „Zadní stropní svítilna“ v této ka-
pitole.
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 219

220
V NOUZI
Obr. 28
L0E0167m
Obr. 30
L0E0169m
Obr. 29
L0E0168m
ZADNÍ STROPNÍ SVÍTILNA
Provedení bez střešního okna
Postup při výměně žárovek:
❍v bodě vyznačeném šipkami uvolněte a demontujte sví-
tilnu A-obr. 28;
❍vytáhněte žárovku B-obr. 29 z postranních kontaktů a vy-
měňte ji. Zkontrolujte, zda nová žárovka sedí pevně v kon-
taktech.
Provedení se střešním oknem
Postup při výměně žárovky:
❍v bodě vyznačeném šipkami uvolněte a demontujte sví-
tilnu A-obr. 30;❍vytáhněte žárovku B-obr. 29 z postranních kontaktů a vy-
měňte ji. Zkontrolujte, zda nová žárovka sedí pevně v kon-
taktech.
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 220

V NOUZI
221
4
Obr. 32
L0E0171m
Obr. 33
L0E0172m
OSVĚTLENÍ ZAVAZADLOVÉHO PROSTORU

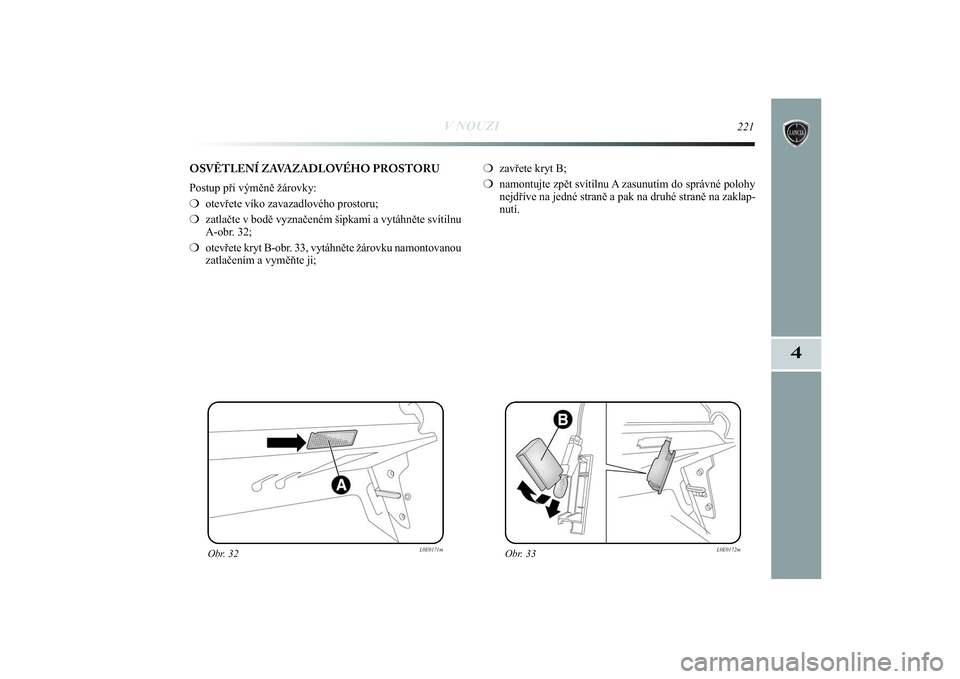

Postup při výměně žárovky:
❍otevřete víko zavazadlového prostoru;
❍zatlačte v bodě vyznačeném šipkami a vytáhněte svítilnu
A-obr. 32;
❍otevřete kryt B-obr. 33, vytáhněte žárovku namontovanou
zatlačením a vyměňte ji;❍zavřete kryt B;
❍namontujte zpět svítilnu A zasunutím do správné polohy
nejdříve na jedné straně a pak na druhé straně na zaklap-
nutí.
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 221

222
V NOUZI
Obr. 34
L0E0173m
Obr. 36
L0E0175m
Obr. 35
L0E0174m
OSVĚTLENÍ SKŘÍŇKY V PALUBNÍ DESCE
Postup při výměně žárovky:
❍otevřete schránku a vytáhněte svítilnu A-obr. 34;
❍vytáhněte žárovku B z postranních kontaktů a vyměňte ji;
zkontrolujte, zda nová žárovka sedí pevně v kontaktech.
MALÁ STROPNÍ SVÍTILNA
(u příslušné verze vozidla)
Postup při výměně žárovky:
❍otevřete kryt zrcátka A-obr. 35;
❍v bodech vyznačených šipkami uvolněte a demontujte sví-
tilnu B;
❍vytáhněte žárovku C-obr. 36 z postranních kontaktů a vy-
měňte ji. Zkontrolujte, zda nová žárovka sedí pevně v kon-
taktech.
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 222

V NOUZI
223
4
VÝMĚNA POJISTEKZÁKLADNÍ INFORMACE

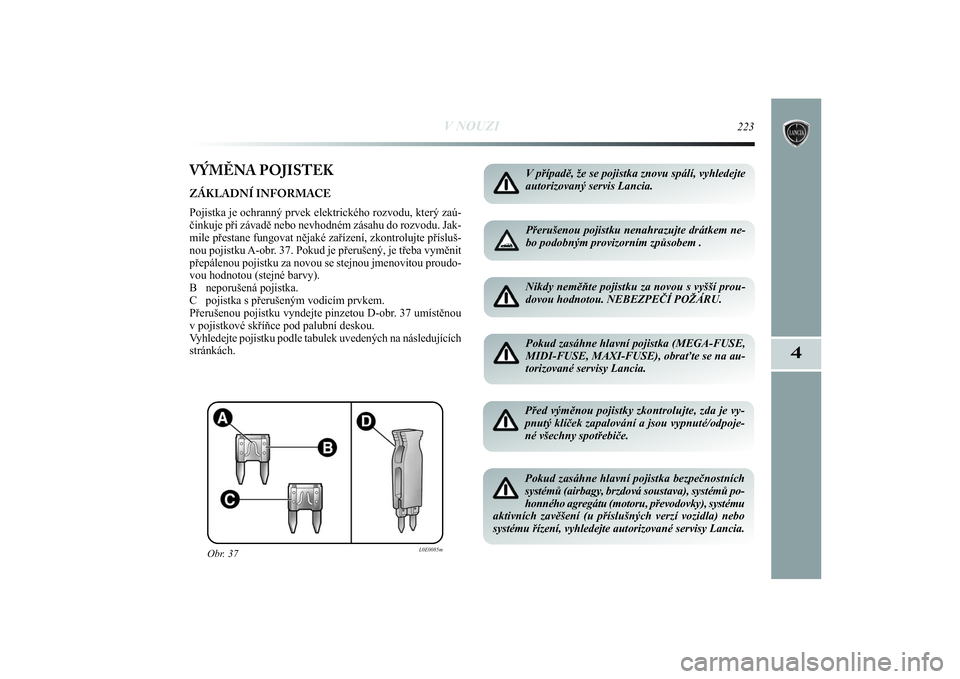

Pojistka je ochranný prvek elektrického rozvodu, který zaú-
činkuje při závadě nebo nevhodném zásahu do rozvodu. Jak-
mile přestane fungovat nějaké zařízení, zkontrolujte přísluš-
nou pojistku A-obr. 37. Pokud je přerušený, je třeba vyměnit
přepálenou pojistku za novou se stejnou jmenovitou proudo-
vou hodnotou (stejné barvy).
B neporušená pojistka.
C pojistka s přerušeným vodicím prvkem.
Přerušenou pojistku vyndejte pinzetou D-obr. 37 umístěnou
v pojistkové skříňce pod palubní deskou.
Vyhledejte pojistku podle tabulek uvedených na následujících
stránkách.
Obr. 37
L0E0085m
V případě, že se pojistka znovu spálí, vyhledejte
autorizovaný servis Lancia.Přerušenou pojistku nenahrazujte drátkem ne-
bo podobným provizorním způsobem .Nikdy neměňte pojistku za novou s vyšší prou-
dovou hodnotou. NEBEZPEČÍ POŽÁRU.Pokud zasáhne hlavní pojistka (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE), obraťte se na au-
torizované servisy Lancia.Před výměnou pojistky zkontrolujte, zda je vy-
pnutý klíček zapalování a jsou vypnuté/odpoje-
né všechny spotřebiče.Pokud zasáhne hlavní pojistka bezpečnostních
systémů (airbagy, brzdová soustava), systémů po-
honného agregátu (motoru, převodovky), systému
aktivních zavěšení (u příslušných verzí vozidla) nebo
systému řízení, vyhledejte autorizované servisy Lancia.
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 223

224
V NOUZI
UMÍSTĚNÍ POJISTEK
Pojistková skříňka v palubní desce

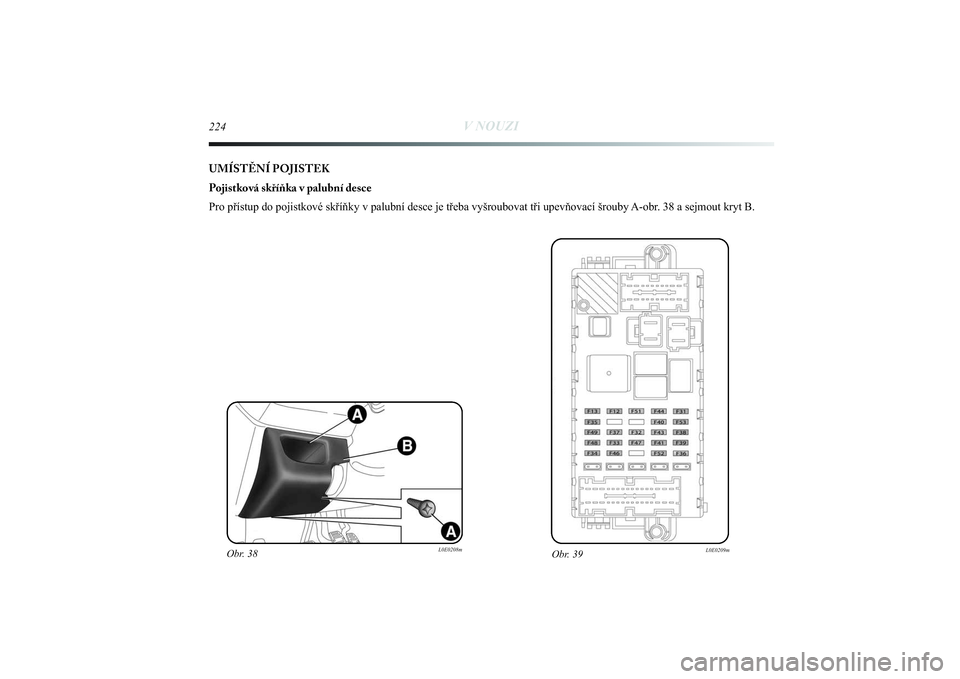

Pro přístup do pojistkové skříňky v palubní desce je třeba vyšroubovat tři upevňovací šrouby A-obr. 38 a sejmout kryt B.
Obr. 38
L0E0208m
Obr. 39
L0E0209m
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 224

V NOUZI
225
4
Pojistková skříňka v motorovém prostoru obr. 40 a 41

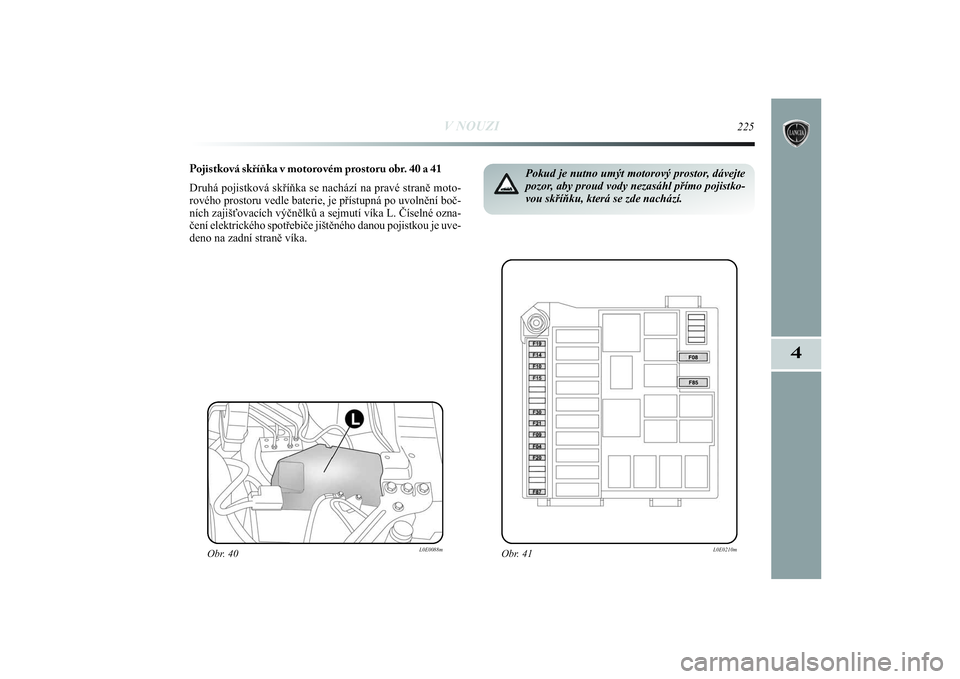

Druhá pojistková skříňka se nachází na pravé straně moto-
rového prostoru vedle baterie, je přístupná po uvolnění boč-
ních zajišťovacích výčnělků a sejmutí víka L. Číselné ozna-
čení elektrického spotřebiče jištěného danou pojistkou je uve-
deno na zadní straně víka.
Obr. 40
L0E0088m
Pokud je nutno umýt motorový prostor, dávejte
pozor, aby proud vody nezasáhl přímo pojistko-
vou skříňku, která se zde nachází.
Obr. 41
L0E0210m
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 225

226
V NOUZI
Pojistková skříňka v zavazadlovém prostoru obr. 42 a 43

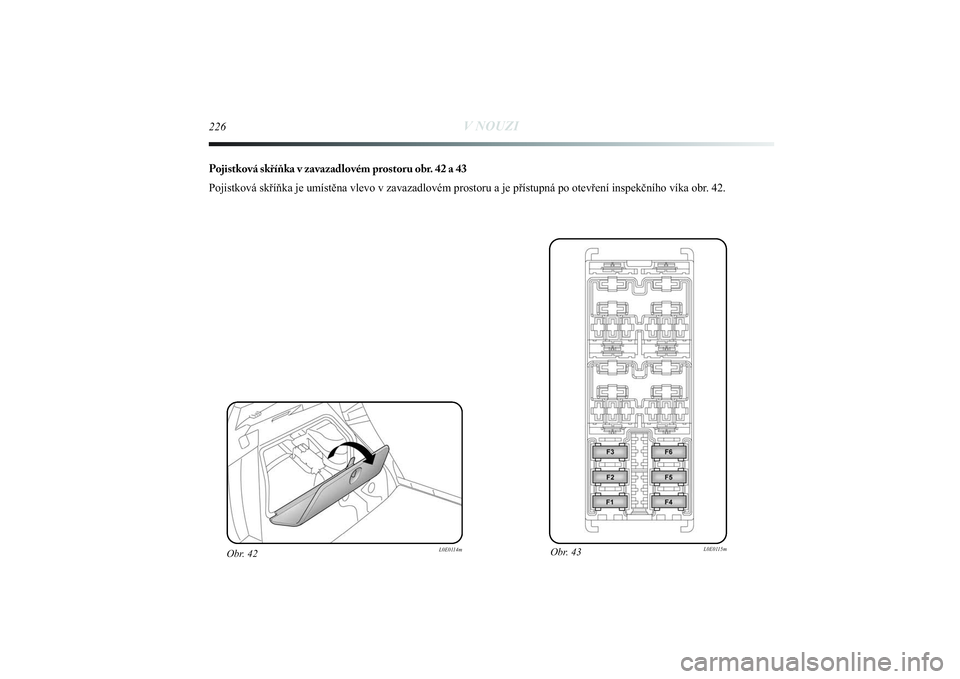

Pojistková skříňka je umístěna vlevo v zavazadlovém prostoru a je přístupná po otevření inspekčního víka obr. 42.
Obr. 43
L0E0115m
Obr. 42
L0E0114m
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 226

V NOUZI
227
4
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F41
7,5
15
7,5
15
5
20
20
5
20
7,5
10
10
30
7,5
39
39
39
39
39
39
39
39
39
39
39
39
39
39

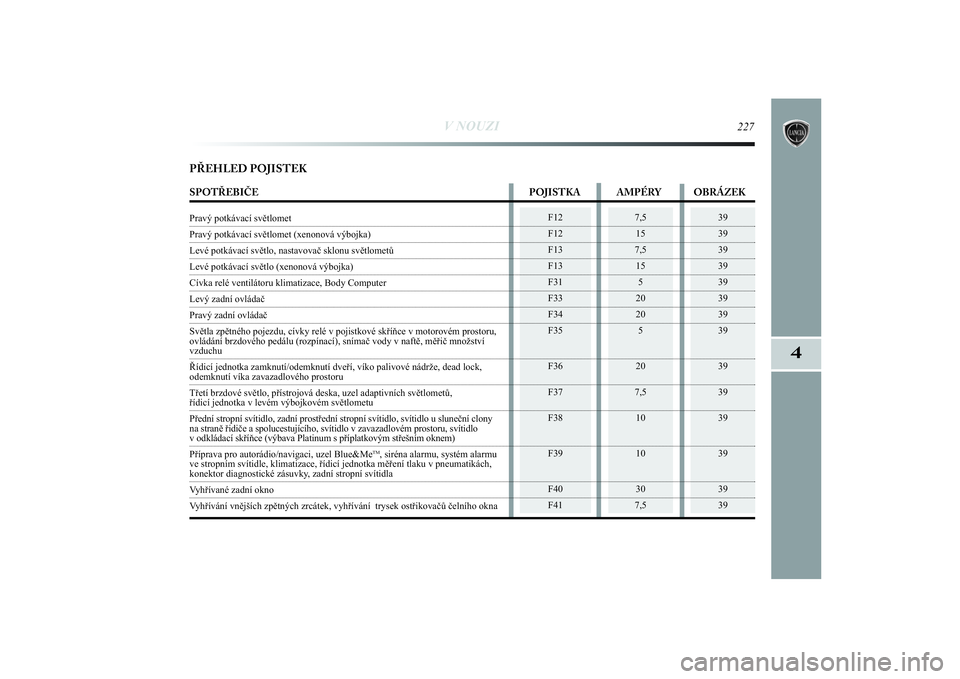

PŘEHLED POJISTEKSPOTŘEBIČE POJISTKA AMPÉRY OBRÁZEKPravý potkávací světlomet Pravý potkávací světlomet (xenonová výbojka) Levé potkávací světlo, nastavovač sklonu světlometůLevé potkávací světlo (xenonová výbojka) Cívka relé ventilátoru klimatizace, Body ComputerLevý zadní ovládačPravý zadní ovládač
Světla zpětného pojezdu, cívky relé v pojistkové skříňce v motorovém prostoru,
ovládání brzdového pedálu (rozpínací), snímač vody v naftě, měřič množství vzduchu
Řídicí jednotka zamknutí/odemknutí dveří, víko palivové nádrže, dead lock, odemknutí víka zavazadlového prostoru
Třetí brzdové světlo, přístrojová deska, uzel adaptivních světlometů, řídicí jednotka v levém výbojkovém světlometu
Přední stropní svítidlo, zadní prostřední stropní svítidlo, svítidlo u sluneční clony
na straně řidiče a spolucestujícího, svítidlo v zavazadlovém prostoru, svítidlo v odkládací skříňce (výbava Platinum s příplatkovým střešním oknem)
Příprava pro autorádio/navigaci, uzel Blue&Me
TM, siréna alarmu, systém alarmu
ve stropním svítidle, klimatizace, řídicí jednotka měření tlaku v pneumatikách,
konektor diagnostické zásuvky, zadní stropní svítidlaVyhřívané zadní oknoVyhřívání vnějších zpětných zrcátek, vyhřívání trysek ostřikovačů čelního okna
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 227

39
39
39
39
39
39
39
39
39
228
V NOUZI
F43
F44
F46
F47
F48
F49
F51
F52
F53
30
15
20
20
20
5
5/7,5 (*)
15
7,5
SPOTŘEBIČE POJISTKA AMPÉRY OBRÁZEK

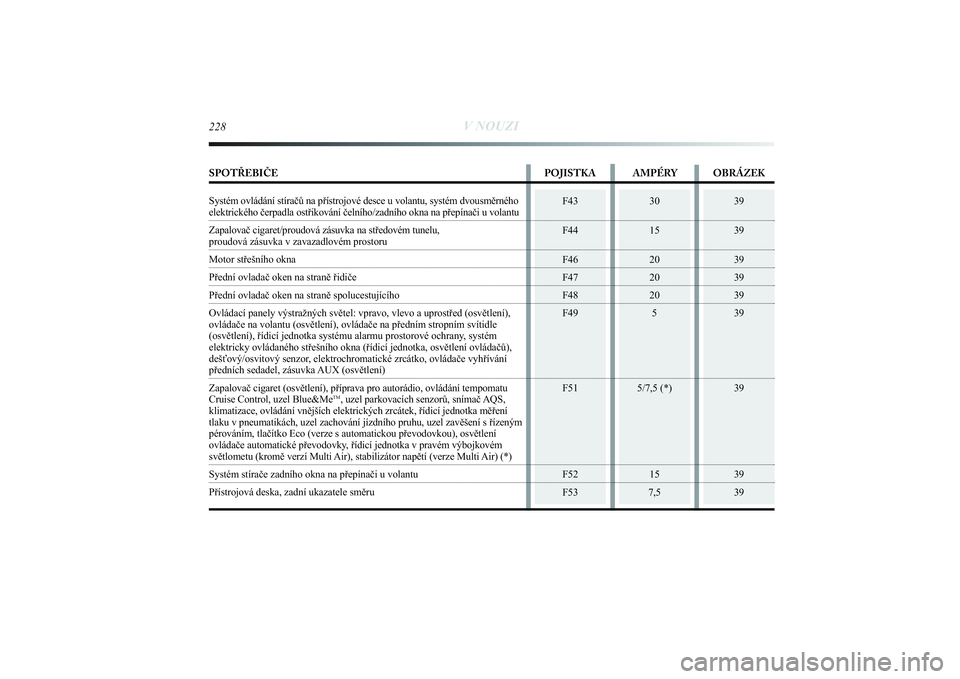

Systém ovládání stíračů na přístrojové desce u volantu, systém dvousměrného elektrického čerpadla ostřikování čelního/zadního okna na přepínači u volantu
Zapalovač cigaret/proudová zásuvka na středovém tunelu, proudová zásuvka v zavazadlovém prostoruMotor střešního oknaPřední ovladač oken na straně řidičePřední ovladač oken na straně spolucestujícího
Ovládací panely výstražných světel: vpravo, vlevo a uprostřed (osvětlení),
ovládače na volantu (osvětlení), ovládače na předním stropním svítidle
(osvětlení), řídicí jednotka systému alarmu prostorové ochrany, systém
elektricky ovládaného střešního okna (řídicí jednotka, osvětlení ovládačů),
dešťový/osvitový senzor, elektrochromatické zrcátko, ovládače vyhřívání předních sedadel, zásuvka AUX (osvětlení)
Zapalovač cigaret (osvětlení), příprava pro autorádio, ovládání tempomatu
Cruise Control, uzel Blue&Me
TM, uzel parkovacích senzorů, snímač AQS,
klimatizace, ovládání vnějších elektrických zrcátek, řídicí jednotka měření
tlaku v pneumatikách, uzel zachování jízdního pruhu, uzel zavěšení s řízeným
pérováním, tlačítko Eco (verze s automatickou převodovkou), osvětlení
ovládače automatické převodovky, řídicí jednotka v pravém výbojkovém
světlometu (kromě verzí Multi Air), stabilizátor napětí (verze Multi Air) (*)Systém stírače zadního okna na přepínači u volantuPřístrojová deska, zadní ukazatele směru
