Lancia Delta 2014 Návod k použití a údržbě (in Czech)

V NOUZI
209
4

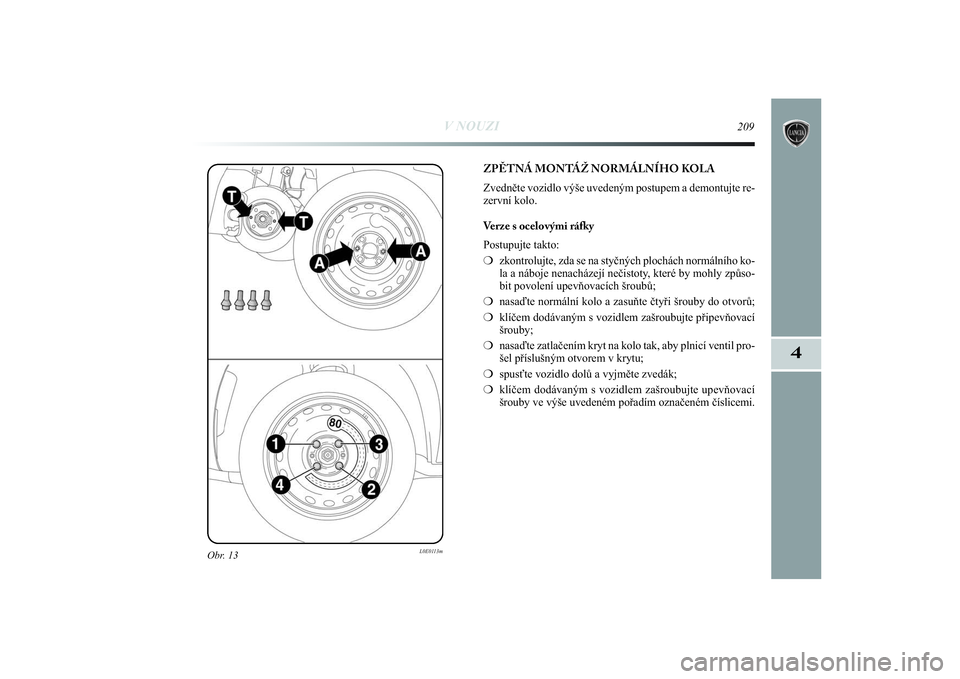

Obr. 13
L0E0113m
ZPĚTNÁ MONTÁŽ NORMÁLNÍHO KOLA
Zvedněte vozidlo výše uvedeným postupem a demontujte re-
zervní kolo.
Verze s ocelovými ráfky
Postupujte takto:
❍zkontrolujte, zda se na styčných plochách normálního ko-
la a náboje nenacházejí nečistoty, které by mohly způso-
bit povolení upevňovacích šroubů;
❍nasaďte normální kolo a zasuňte čtyři šrouby do otvorů;
❍klíčem dodávaným s vozidlem zašroubujte připevňovací
šrouby;
❍nasaďte zatlačením kryt na kolo tak, aby plnicí ventil pro-
šel příslušným otvorem v krytu;
❍spusťte vozidlo dolů a vyjměte zvedák;
❍klíčem dodávaným s vozidlem zašroubujte upevňovací
šrouby ve výše uvedeném pořadím označeném číslicemi.
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 209

210
V NOUZI

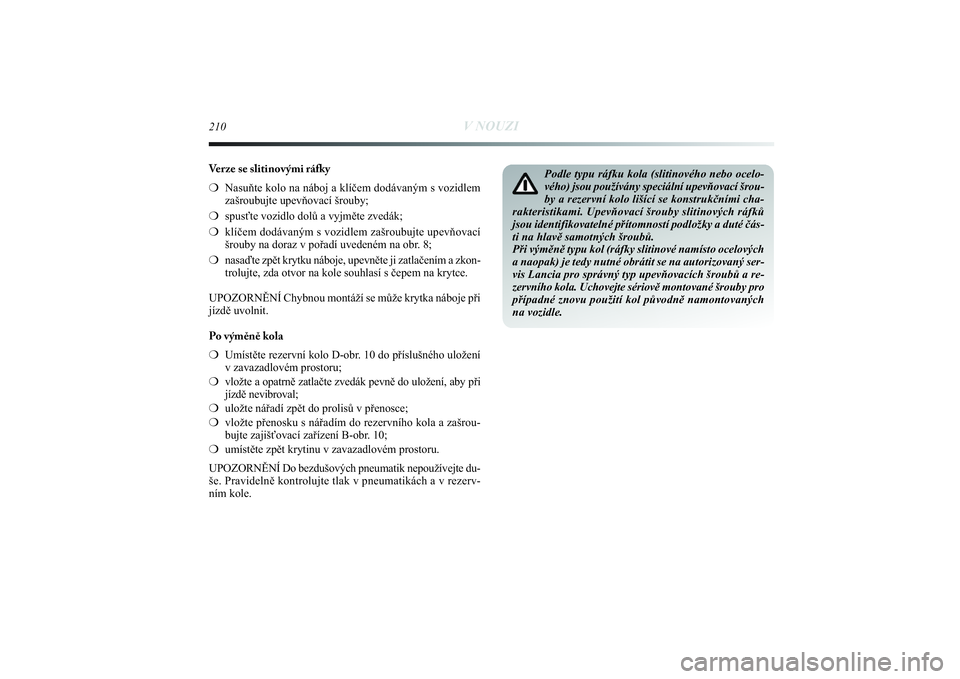

Verze se slitinovými ráfky
❍Nasuňte kolo na náboj a klíčem dodávaným s vozidlem
zašroubujte upevňovací šrouby;
❍spusťte vozidlo dolů a vyjměte zvedák;
❍klíčem dodávaným s vozidlem zašroubujte upevňovací
šrouby na doraz v pořadí uvedeném na obr. 8;
❍nasaďte zpět krytku náboje, upevněte ji zatlačením a zkon-
trolujte, zda otvor na kole souhlasí s čepem na krytce.
UPOZORNĚNÍ Chybnou montáží se může krytka náboje při
jízdě uvolnit.
Po výměně kola
❍Umístěte rezervní kolo D-obr. 10 do příslušného uložení
v zavazadlovém prostoru;
❍vložte a opatrně zatlačte zvedák pevně do uložení, aby při
jízdě nevibroval;
❍uložte nářadí zpět do prolisů v přenosce;
❍vložte přenosku s nářadím do rezervního kola a zašrou-
bujte zajišťovací zařízení B-obr. 10;
❍umístěte zpět krytinu v zavazadlovém prostoru.
UPOZORNĚNÍ Do bezdušových pneumatik nepoužívejte du-
še. Pravidelně kontrolujte tlak v pneumatikách a v rezerv-
ním kole.
Podle typu ráfku kola (slitinového nebo ocelo-
vého) jsou používány speciální upevňovací šrou-
by a rezervní kolo lišící se konstrukčními cha-
rakteristikami. Upevňovací šrouby slitinových ráfků
jsou identifikovatelné přítomností podložky a duté čás-
ti na hlavě samotných šroubů.
Při výměně typu kol (ráfky slitinové namísto ocelových
a naopak) je tedy nutné obrátit se na autorizovaný ser-
vis Lancia pro správný typ upevňovacích šroubů a re-
zervního kola. Uchovejte sériově montované šrouby pro
případné znovu použití kol původně namontovaných
na vozidle.
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 210

V NOUZI
211
4
VÝMĚNA ŽÁROVKYZÁKLADNÍ POKYNY
❍Před výměnou žárovky je nutno zkontrolovat, zda nejsou
kontakty zoxidované;
❍spálené žárovky je nutno vyměnit za nové se stejnými cha-
rakteristikami;
❍po každé výměně žárovky ve světlometech zkontrolujte
z bezpečnostních důvodů sklon světelných paprsků;
❍jestliže přestane svítit některá žárovka, zkontrolujte nej-
dříve příslušnou pojistku: viz umístění pojistek v oddíle
„Výměna pojistek“ v této kapitole.
UPOZORNĚNÍ Na vnitřní ploše světlometu se může obje-
vit mírné zamlžení. Nejedná se o závadu, je to přirozený jev,
vyvolaný nízkou teplotou a určitým stupněm vlhkosti vzdu-
chu; po zapnutí světlometů zamlžení rychle zmizí. Kapky ve
světlometu znamenají zatékání vody: vyhledejte autorizova-
ný servis Lancia.
Nesprávné úpravy nebo opravy elektrické sou-
stavy provedené bez přihlédnutí k technickým
charakteristikám soustavy mohou způsobit pro-
vozní závady a vyvolat nebezpečí požáru. V halogenových žárovkách je natlakovaný plyn.
Při prasknutí může dojít k vymrštění střepů.
Dotýkejte se pouze kovových částí halogenových
žárovek. Jestliže se dotknete prsty skleněné baň-
ky žárovky, sníží se intenzita světelného svazku.
Může dojít i ke zkrácení životnosti žárovky. V případě
náhodného kontaktu otřete baňku hadříkem namoče-
ným v lihu a nechejte osušit.Doporučujeme se s výměnou žárovek obrátit po-
kud možno na autorizovaný servis Lancia. Řád-
ně fungující žárovky správné hodnoty předsta-
vují základní předpoklad pro bezpečnost jízdy a dodr-
žení platných předpisů.
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 211

212
V NOUZI
UPOZORNĚNÍ Panuje-li chladné nebo vlhké počasí, nebo
po prudkém dešti či umytí vozidla se mohou světlomety ne-
bo zadní světla zamlžit a/nebo mohou uvnitř kondenzovat
kapky vody. Je to zcela přirozený jev, který vzniká rozdí-
lem teploty a vlhkosti mezi vnitřkem a vnějškem vozidla; ne-
ní to závada a nemá vliv na provozuschopnost osvětlovacích
zařízení. Rozsvícením světel zamlžení rychle zmizí od stře-
du k okrajům krytu.
TYP Y ŽÁROVEK obr. 14
Vozidlo je osazeno žárovkami různého typu:
A. Celoskleněné žárovky: nasazené zatlačením. Vyjímají
se vytažením.
B. Bajonetové žárovky: pro vyjmutí z objímky je nutno vzít
za hlavici žárovky, otočit jí doleva a vytáhnout ji.
C. Válcové žárovky: vyjmou se uvolněním a vytažením z
kontaktů.
D.-E. Halogenové žárovky: před vyjmutím je třeba uvolnit za-
jišťovací pružinky z uložení.
Obr. 14
L0E0084m
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 212

V NOUZI
213
4

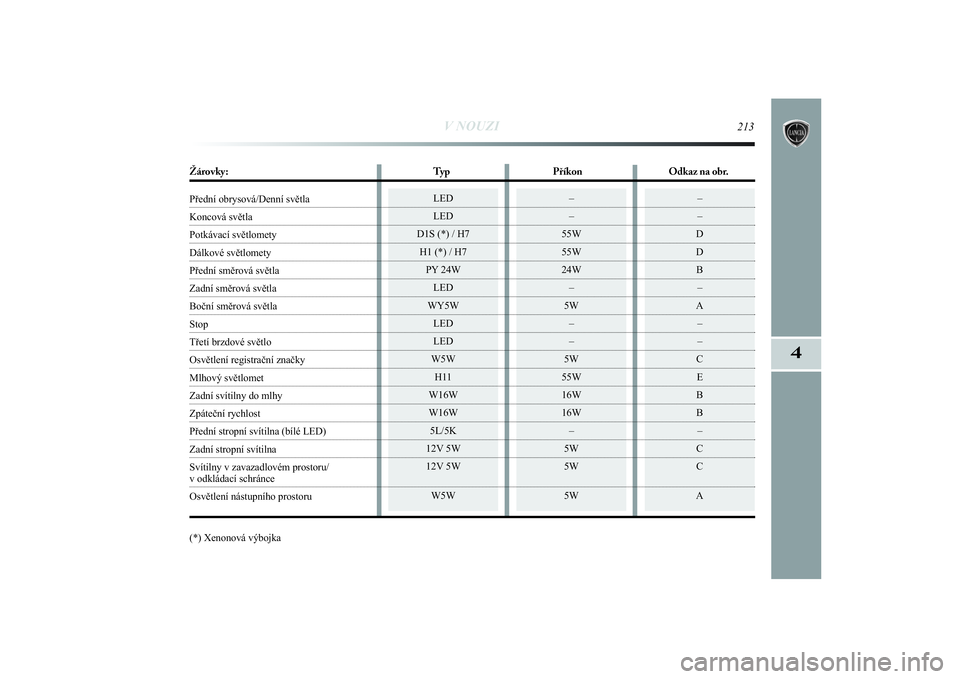

LED
LED
D1S (*) / H7
H1 (*) / H7
PY 24W
LED
WY5W
LED
LED
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W
–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A
–
–
55W
55W
24W
–
5W
–
–
5W
55W
16W
16W
–
5W
5W
5W
(*) Xenonová výbojka
Žárovky: Typ Příkon Odkaz na obr.Přední obrysová/Denní světlaKoncová světlaPotkávací světlomety Dálkové světlometyPřední směrová světlaZadní směrová světlaBoční směrová světlaStopTřetí brzdové světloOsvětlení registrační značkyMlhový světlometZadní svítilny do mlhyZpáteční rychlostPřední stropní svítilna (bílé LED)Zadní stropní svítilna
Svítilny v zavazadlovém prostoru/v odkládací schránceOsvětlení nástupního prostoru
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 213

214
V NOUZI

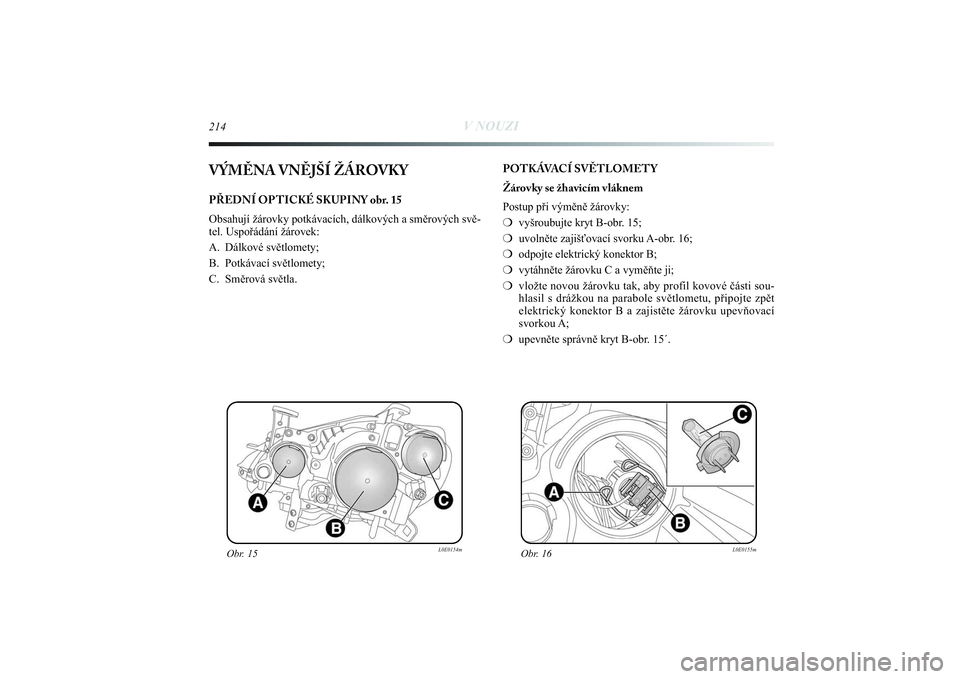

VÝMĚNA VNĚJŠÍ ŽÁROVKY PŘEDNÍ OPTICKÉ SKUPINY obr. 15
Obsahují žárovky potkávacích, dálkových a směrových svě-
tel. Uspořádání žárovek:
A. Dálkové světlomety;
B. Potkávací světlomety;
C. Směrová světla. POTKÁVACÍ SVĚTLOMETY
Žárovky se žhavicím vláknem
Postup při výměně žárovky:
❍vyšroubujte kryt B-obr. 15;
❍uvolněte zajišťovací svorku A-obr. 16;
❍odpojte elektrický konektor B;
❍vytáhněte žárovku C a vyměňte ji;
❍vložte novou žárovku tak, aby profil kovové části sou-
hlasil s drážkou na parabole světlometu, připojte zpět
elektrický konektor B a zajistěte žárovku upevňovací
svorkou A;
❍upevněte správně kryt B-obr. 15´.
Obr. 15
L0E0154m
Obr. 16
L0E0155m
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 214

V NOUZI
215
4
S (xenonovými) výbojkovými žárovkami
(u příslušných verzí vozidla)
DÁLKOVÉ SVĚTLOMETY
Žárovky se žhavicím vláknem
Postup při výměně žárovky:
❍sejměte kryt A-obr. 15;
❍uvolněte zajišťovací svorku A-obr. 17;
❍odpojte elektrický konektor B;
❍vytáhněte žárovku C a vyměňte ji;
❍vložte novou žárovku tak, aby profil kovové části souhla-
sil s drážkou na parabole světlometu, připojte zpět elektrický
konektor B a zajistěte žárovku upevňovací svorkou A;
❍upevněte správně kryt A-obr. 15.
Obr. 17
L0E0156m
Kvůli vysokému napájecímu napětí smí výboj-
kové (dvojité xenonové) žárovky měnit pouze od-
borník: nebezpečí smrti! Vyhledejte autorizova-
ný servis Lancia.
S (xenonovými) výbojkovými žárovkami
(u příslušných verzí vozidla)
Kvůli vysokému napájecímu napětí smí výboj-
kové (dvojité xenonové) žárovky měnit pouze od-
borník: nebezpečí smrti! Vyhledejte autorizova-
ný servis Lancia.
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 215

216
V NOUZI

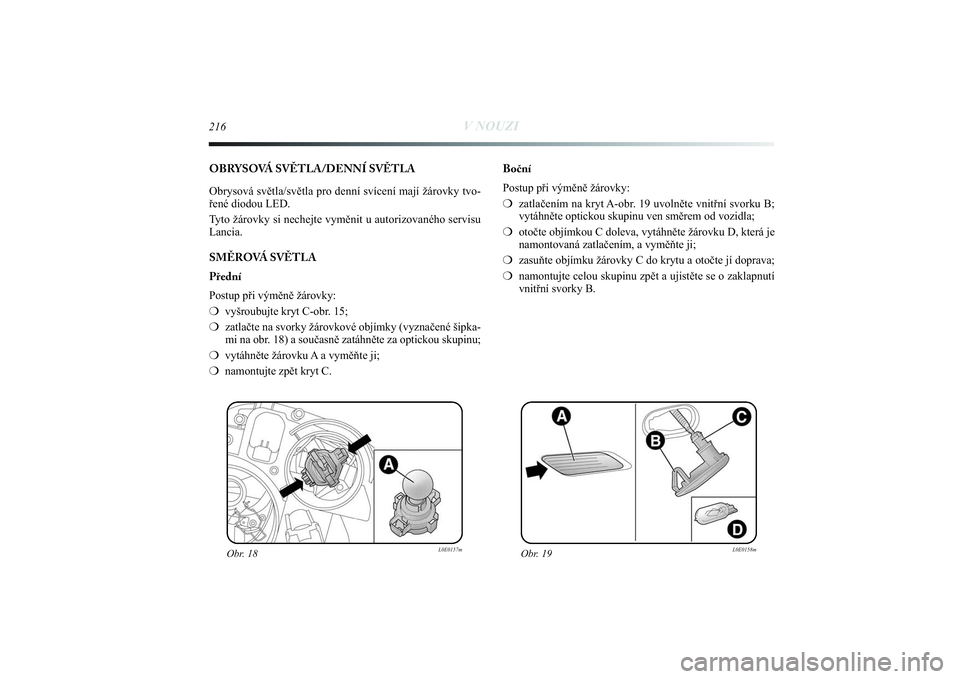

OBRYSOVÁ SVĚTLA/DENNÍ SVĚTLA
Obrysová světla/světla pro denní svícení mají žárovky tvo-
řené diodou LED.
Tyto žárovky si nechejte vyměnit u autorizovaného servisu
Lancia.
SMĚROVÁ SVĚTLA
Přední
Postup při výměně žárovky:
❍vyšroubujte kryt C-obr. 15;
❍zatlačte na svorky žárovkové objímky (vyznačené šipka-
mi na obr. 18) a současně zatáhněte za optickou skupinu;
❍vytáhněte žárovku A a vyměňte ji;
❍namontujte zpět kryt C.Boční
Postup při výměně žárovky:
❍zatlačením na kryt A-obr. 19 uvolněte vnitřní svorku B;
vytáhněte optickou skupinu ven směrem od vozidla;
❍otočte objímkou C doleva, vytáhněte žárovku D, která je
namontovaná zatlačením, a vyměňte ji;
❍zasuňte objímku žárovky C do krytu a otočte jí doprava;
❍namontujte celou skupinu zpět a ujistěte se o zaklapnutí
vnitřní svorky B.
Obr. 18
L0E0157m
Obr. 19
L0E0158m
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 216

V NOUZI
217
4

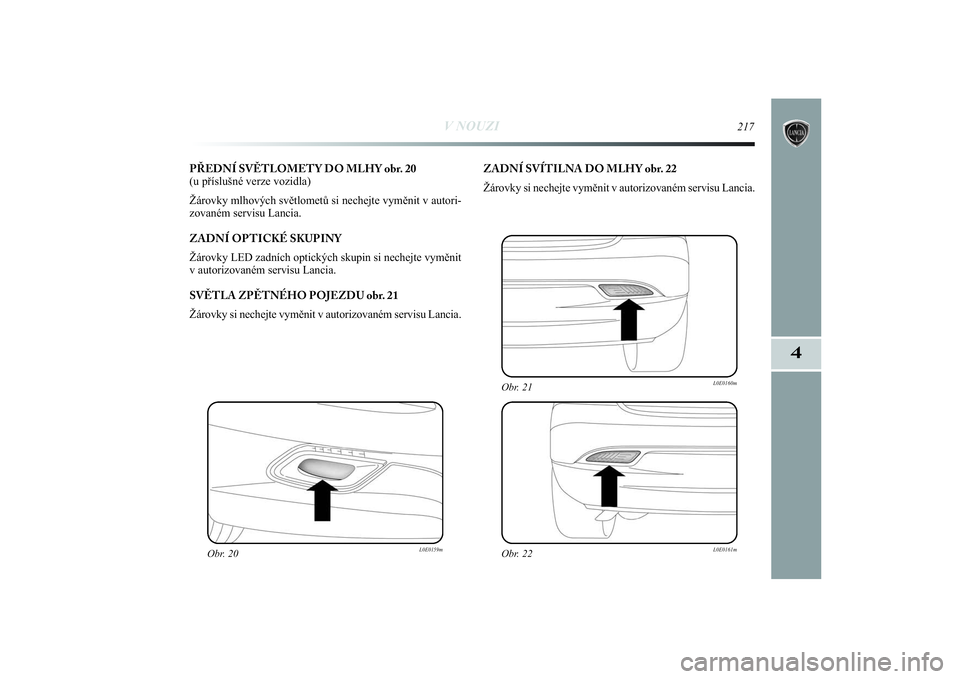

PŘEDNÍ SVĚTLOMETY DO MLHY obr. 20
(u příslušné verze vozidla)
Žárovky mlhových světlometů si nechejte vyměnit v autori-
zovaném servisu Lancia.
ZADNÍ OPTICKÉ SKUPINY
Žárovky LED zadních optických skupin si nechejte vyměnit
v autorizovaném servisu Lancia.
SVĚTLA ZPĚTNÉHO POJEZDU obr. 21
Žárovky si nechejte vyměnit v autorizovaném servisu Lancia.ZADNÍ SVÍTILNA DO MLHY obr. 22
Žárovky si nechejte vyměnit v autorizovaném servisu Lancia.
Obr. 20
L0E0159m
Obr. 22
L0E0161m
Obr. 21
L0E0160m
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 217

218
V NOUZI

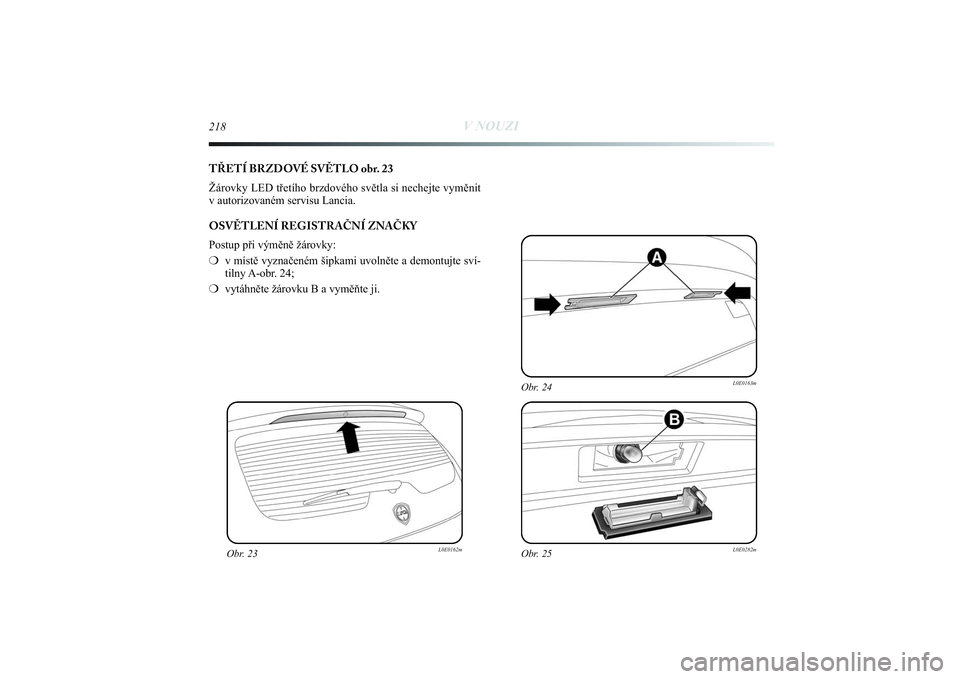

TŘETÍ BRZDOVÉ SVĚTLO obr. 23
Žárovky LED třetího brzdového světla si nechejte vyměnit
v autorizovaném servisu Lancia.
OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
Postup při výměně žárovky:
❍v místě vyznačeném šipkami uvolněte a demontujte sví-
tilny A-obr. 24;
❍vytáhněte žárovku B a vyměňte ji.
Obr. 23
L0E0162m
Obr. 25
L0E0282m
Obr. 24
L0E0163m
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 218
