Lancia Flavia 2013 Instrukcja obsługi (in Polish)

OSTRZEŻENIE!
• Na poduszkach powietrznych nadesce rozdzielczej ani w ich pobliżu
nie wolno umieszczać żadnych
przedmiotów, ponieważ mogą one
spowodować obrażenia w momencie
detonacji poduszek powietrznych
podczas uderzenia.
• Nie kłaść żadnych przedmiotów na lub w pobliżu obudów poduszek po-
wietrznych, ani nie próbować otwie-
rać ich ręcznie. Istnieje ryzyko
uszkodzenia poduszek powietrz-
nych i odniesienia obrażeń z po-
wodu nieprawidłowego działania
poduszek powietrznych. Obudowy
poduszek powietrznych są zaprojek-
towane w taki sposób, aby ich ot-
warcie następowało wyłącznie w
momencie detonacji poduszki po-
wietrznej.
• W żadnym wypadku nie wolno na- wiercać, przecinać ani podważać
podparcia kolan.
• Na podparciu kolan nie wolno mon- tować żadnych akcesoriów, takich
jak lampki ostrzegawcze, głośniki
lub CB-radia itd. Dodatkowe boczne poduszki
powietrzne w siedzeniach (SAB)
Dodatkowe boczne poduszki po-
wietrzne w siedzeniach (SAB) mogą
zwiększyć bezpieczeństwo pasażerów
podczas uderzenia w bok pojazdu. Sie-
dzenia wyposażone w dodatkowe
boczne poduszki powietrzne mają ozna-
czenie umieszczone na zewnętrznym
boku.
W momencie detonacji poduszki po-
wietrznej następuje rozdarcie szwu znaj-
dującego się pomiędzy przednim a bocz-
nym obiciem tapicerskim siedzenia.
Poduszki powietrzne uruchamiane są
niezależnie od siebie: uderzenie w lewą
stronę pojazdu powoduje detonację sa-
mej lewej poduszki powietrznej, a ude-
rzenie w prawą stronę — samej prawej
poduszki powietrznej.
INFORMACJA:
• Obudowy poduszek powietrznych
mog\b być wkomponowane w obicia
tapicerskie, jednak zostan\b roze-
rwane w momencie detonacji podu-
szek powietrznych.
• Przebywanie zbyt blisko poduszek SAB w momencie ich detonacji
może spowodować poważne obraże-
nia lub śmierć.
Poduszki powietrzne SAB stanowi\b
uzupełnienie systemu pasów bezpie-
czeństwa. Pasażerowie, również
dzieci, przebywaj\bcy w bardzo bliskiej
odległości od poduszek powietrznych
SAB mog\b doznać obrażeń lub ponieść
śmierć. Pasażerowie, zwłaszcza dzieci,
nie powinny opierać się czy spać na
drzwiach, szybach bocznych czy w
miejscach, gdzie mog\b otworzyć się
poduszki powietrzne SAB, nawet jeśli
znajduj\b się one w foteliku dla dzieci.
Należy zawsze siedzieć w pozycji moż-
liwie jak najbardziej wyprostowanej na
Oznaczenie dodatkowych bocznych
poduszek powietrznych w siedzeniach
35

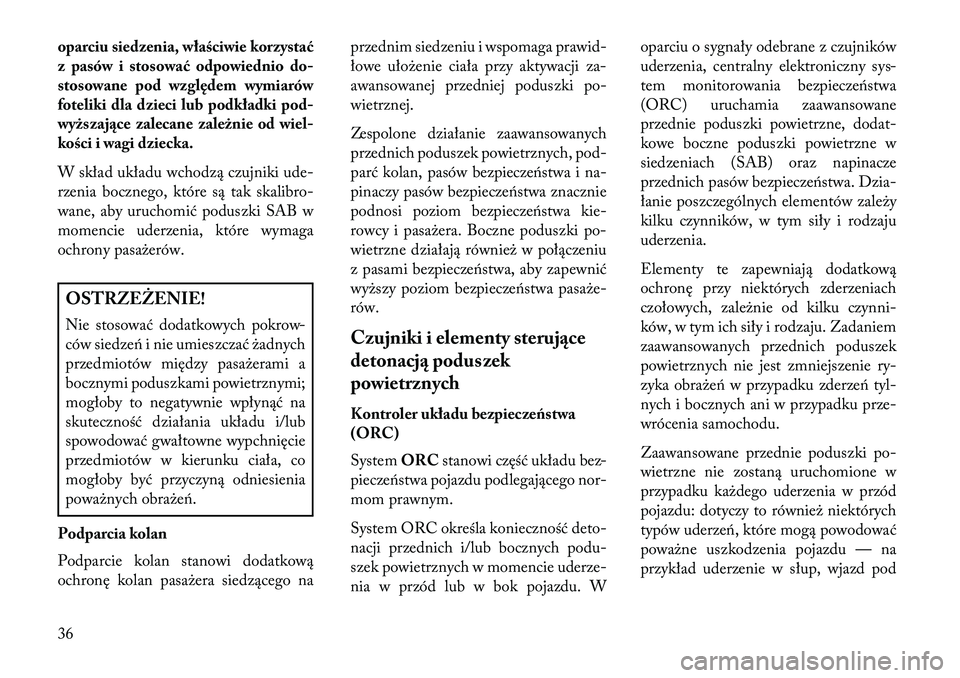

oparciu siedzenia, właściwie korzystać
z pasów i stosować odpowiednio do-
stosowane pod względem wymiarów
foteliki dla dzieci lub podkładki pod-
wyższaj\bce zalecane zależnie od wiel-
kości i wagi dziecka.
W skład układu wchodzą czujniki ude-
rzenia bocznego, które są tak skalibro-
wane, aby uruchomić poduszki SAB w
momencie uderzenia, które wymaga
ochrony pasażerów.OSTRZEŻENIE!
Nie stosować dodatkowych pokrow-
ców siedzeń i nie umieszczać żadnych
przedmiotów między pasażerami a
bocznymi poduszkami powietrznymi;
mogłoby to negatywnie wpłynąć na
skuteczność działania układu i/lub
spowodować gwałtowne wypchnięcie
przedmiotów w kierunku ciała, co
mogłoby być przyczyną odniesienia
poważnych obrażeń.
Podparcia kolan
Podparcie kolan stanowi dodatkową
ochronę kolan pasażera siedzącego na przednim siedzeniu i wspomaga prawid-
łowe ułożenie ciała przy aktywacji za-
awansowanej przedniej poduszki po-
wietrznej.
Zespolone działanie zaawansowanych
przednich poduszek powietrznych, pod-
parć kolan, pasów bezpieczeństwa i na-
pinaczy pasów bezpieczeństwa znacznie
podnosi poziom bezpieczeństwa kie-
rowcy i pasażera. Boczne poduszki po-
wietrzne działają również w połączeniu
z pasami bezpieczeństwa, aby zapewnić
wyższy poziom bezpieczeństwa pasaże-
rów.
Czujniki i elementy steruj\bce
detonacj\b poduszek
powietrznych
Kontroler układu bezpieczeństwa
(ORC)
System
ORCstanowi część układu bez-
pieczeństwa pojazdu podlegającego nor-
mom prawnym.
System ORC określa konieczność deto-
nacji przednich i/lub bocznych podu-
szek powietrznych w momencie uderze-
nia w przód lub w bok pojazdu. W oparciu o sygnały odebrane z czujników
uderzenia, centralny elektroniczny sys-
tem monitorowania bezpieczeństwa
(ORC) uruchamia zaawansowane
przednie poduszki powietrzne, dodat-
kowe boczne poduszki powietrzne w
siedzeniach (SAB) oraz napinacze
przednich pasów bezpieczeństwa. Dzia-
łanie poszczególnych elementów zależy
kilku czynników, w tym siły i rodzaju
uderzenia.
Elementy te zapewniają dodatkową
ochronę przy niektórych zderzeniach
czołowych, zależnie od kilku czynni-
ków, w tym ich siły i rodzaju. Zadaniem
zaawansowanych przednich poduszek
powietrznych nie jest zmniejszenie ry-
zyka obrażeń w przypadku zderzeń tyl-
nych i bocznych ani w przypadku prze-
wrócenia samochodu.
Zaawansowane przednie poduszki po-
wietrzne nie zostaną uruchomione w
przypadku każdego uderzenia w przód
pojazdu: dotyczy to również niektórych
typów uderzeń, które mogą powodować
poważne uszkodzenia pojazdu — na
przykład uderzenie w słup, wjazd pod
36

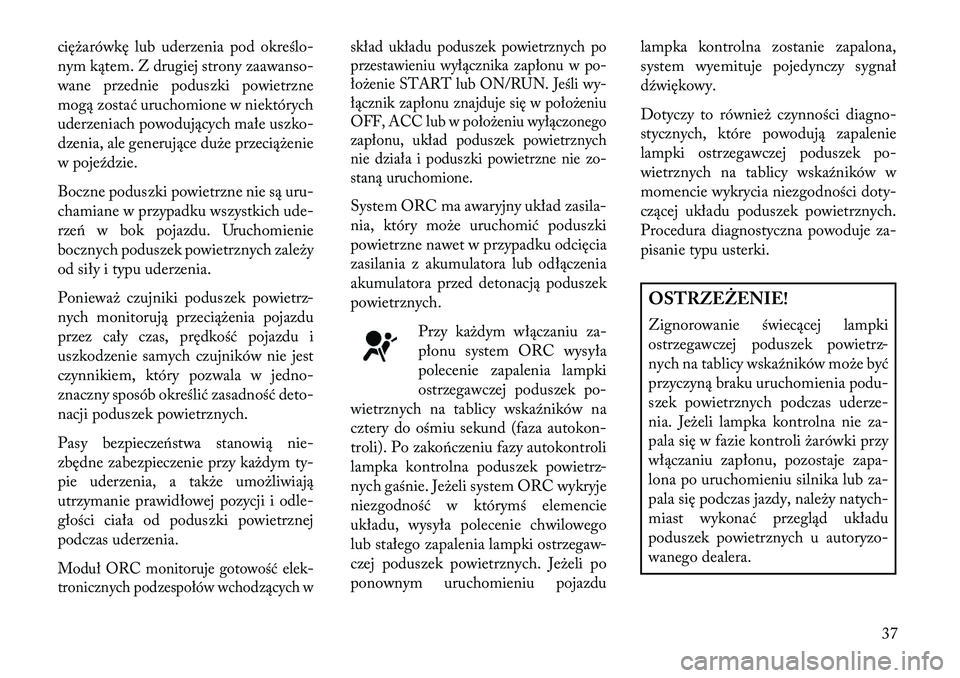

ciężarówkę lub uderzenia pod określo-
nym kątem. Z drugiej strony zaawanso-
wane przednie poduszki powietrzne
mogą zostać uruchomione w niektórych
uderzeniach powodujących małe uszko-
dzenia, ale generujące duże przeciążenie
w poje\fdzie.
Boczne poduszki powietrzne nie są uru-
chamiane w przypadku wszystkich ude-
rzeń w bok pojazdu. Uruchomienie
bocznych poduszek powietrznych zależy
od siły i typu uderzenia.
Ponieważ czujniki poduszek powietrz-
nych monitorują przeciążenia pojazdu
przez cały czas, prędkość pojazdu i
uszkodzenie samych czujników nie jest
czynnikiem, który pozwala w jedno-
znaczny sposób określić zasadność deto-
nacji poduszek powietrznych.
Pasy bezpieczeństwa stanowią nie-
zbędne zabezpieczenie przy każdym ty-
pie uderzenia, a także umożliwiają
utrzymanie prawidłowej pozycji i odle-
głości ciała od poduszki powietrznej
podczas uderzenia.Moduł ORC monitoruje gotowość elek-
tronicznych podzespołów wchodzących wskład układu poduszek powietrznych po
przestawieniu wyłącznika zapłonu w po-
łożenie START lub ON/RUN. Jeśli wy-
łącznik zapłonu znajduje się w położeniu
OFF, ACC lub w położeniu wyłączonego
zapłonu, układ poduszek powietrznych
nie działa i poduszki powietrzne nie zo-
staną uruchomione.
System ORC ma awaryjny układ zasila-
nia, który może uruchomić poduszki
powietrzne nawet w przypadku odcięcia
zasilania z akumulatora lub odłączenia
akumulatora przed detonacją poduszek
powietrznych.
Przy każdym włączaniu za-
płonu system ORC wysyła
polecenie zapalenia lampki
ostrzegawczej poduszek po-
wietrznych na tablicy wska\fników na
cztery do ośmiu sekund (faza autokon-
troli). Po zakończeniu fazy autokontroli
lampka kontrolna poduszek powietrz-
nych gaśnie. Jeżeli system ORC wykryje
niezgodność w którymś elemencie
układu, wysyła polecenie chwilowego
lub stałego zapalenia lampki ostrzegaw-
czej poduszek powietrznych. Jeżeli po
ponownym uruchomieniu pojazdu lampka kontrolna zostanie zapalona,
system wyemituje pojedynczy sygnał
d\fwiękowy.
Dotyczy to również czynności diagno-
stycznych, które powodują zapalenie
lampki ostrzegawczej poduszek po-
wietrznych na tablicy wska\fników w
momencie wykrycia niezgodności doty-
czącej układu poduszek powietrznych.
Procedura diagnostyczna powoduje za-
pisanie typu usterki.
OSTRZEŻENIE!
Zignorowanie świecącej lampki
ostrzegawczej poduszek powietrz-
nych na tablicy wska\fników może być
przyczyną braku uruchomienia podu-
szek powietrznych podczas uderze-
nia. Jeżeli lampka kontrolna nie za-
pala się w fazie kontroli żarówki przy
włączaniu zapłonu, pozostaje zapa-
lona po uruchomieniu silnika lub za-
pala się podczas jazdy, należy natych-
miast wykonać przegląd układu
poduszek powietrznych u autoryzo-
wanego dealera.
37

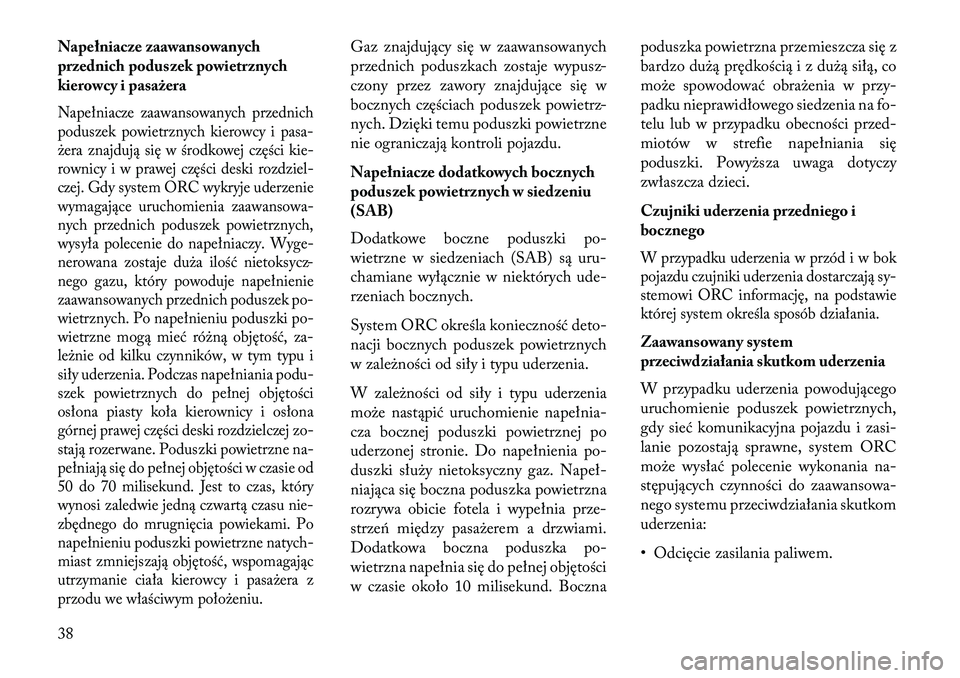

Napełniacze zaawansowanych
przednich poduszek powietrznych
kierowcy i pasażeraNapełniacze zaawansowanych przednich
poduszek powietrznych kierowcy i pasa-
żera znajdują się w środkowej części kie-
rownicy i w prawej części deski rozdziel-
czej. Gdy system ORC wykryje uderzenie
wymagające uruchomienia zaawansowa-
nych przednich poduszek powietrznych,
wysyła polecenie do napełniaczy. Wyge-
nerowana zostaje duża ilość nietoksycz-
nego gazu, który powoduje napełnienie
zaawansowanych przednich poduszek po-
wietrznych. Po napełnieniu poduszki po-
wietrzne mogą mieć różną objętość, za-
leżnie od kilku czynników, w tym typu i
siły uderzenia. Podczas napełniania podu-
szek powietrznych do pełnej objętości
osłona piasty koła kierownicy i osłona
górnej prawej części deski rozdzielczej zo-
stają rozerwane. Poduszki powietrzne na-
pełniają się do pełnej objętości w czasie od
50 do 70 milisekund. Jest to czas, który
wynosi zaledwie jedną czwartą czasu nie-
zbędnego do mrugnięcia powiekami. Po
napełnieniu poduszki powietrzne natych-
miast zmniejszają objętość, wspomagając
utrzymanie ciała kierowcy i pasażera z
przodu we właściwym położeniu.
Gaz znajdujący się w zaawansowanych
przednich poduszkach zostaje wypusz-
czony przez zawory znajdujące się w
bocznych częściach poduszek powietrz-
nych. Dzięki temu poduszki powietrzne
nie ograniczają kontroli pojazdu.
Napełniacze dodatkowych bocznych
poduszek powietrznych w siedzeniu
(SAB)
Dodatkowe boczne poduszki po-
wietrzne w siedzeniach (SAB) są uru-
chamiane wyłącznie w niektórych ude-
rzeniach bocznych.
System ORC określa konieczność deto-
nacji bocznych poduszek powietrznych
w zależności od siły i typu uderzenia.
W zależności od siły i typu uderzenia
może nastąpić uruchomienie napełnia-
cza bocznej poduszki powietrznej po
uderzonej stronie. Do napełnienia po-
duszki służy nietoksyczny gaz. Napeł-
niająca się boczna poduszka powietrzna
rozrywa obicie fotela i wypełnia prze-
strzeń między pasażerem a drzwiami.
Dodatkowa boczna poduszka po-
wietrzna napełnia się do pełnej objętości
w czasie około 10 milisekund. Bocznapoduszka powietrzna przemieszcza się z
bardzo dużą prędkością i z dużą siłą, co
może spowodować obrażenia w przy-
padku nieprawidłowego siedzenia na fo-
telu lub w przypadku obecności przed-
miotów w strefie napełniania się
poduszki. Powyższa uwaga dotyczy
zwłaszcza dzieci.
Czujniki uderzenia przedniego i
bocznego
W przypadku uderzenia w przód i w bok
pojazdu czujniki uderzenia dostarczają sy-
stemowi ORC informację, na podstawie
której system określa sposób działania.Zaawansowany system
przeciwdziałania skutkom uderzenia
W przypadku uderzenia powodującego
uruchomienie poduszek powietrznych,
gdy sieć komunikacyjna pojazdu i zasi-
lanie pozostają sprawne, system ORC
może wysłać polecenie wykonania na-
stępujących czynności do zaawansowa-
nego systemu przeciwdziałania skutkom
uderzenia:
• Odcięcie zasilania paliwem.
38

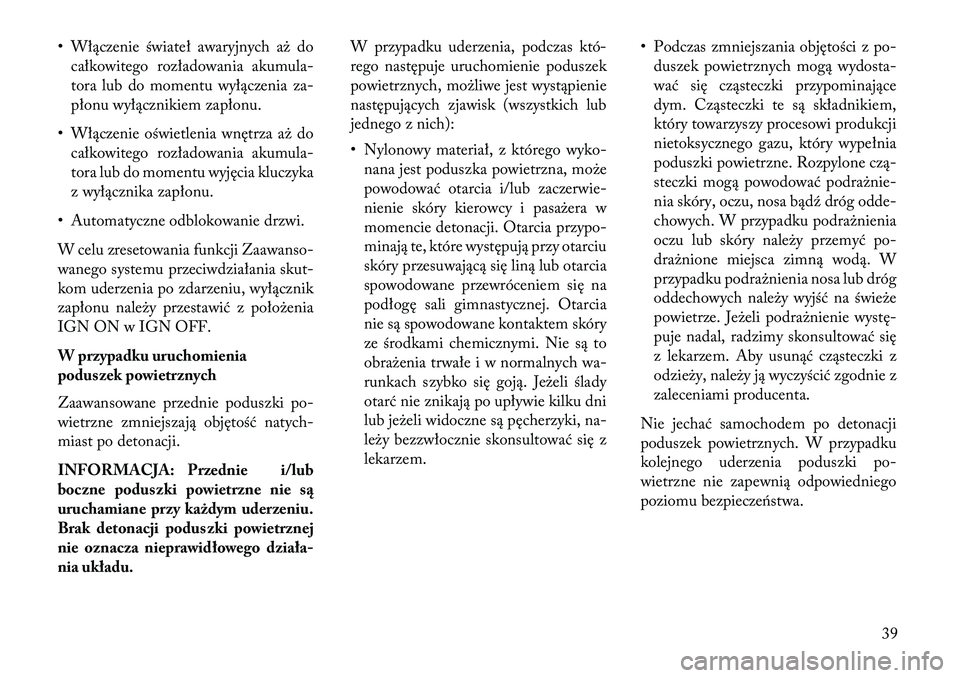

• Włączenie świateł awaryjnych aż docałkowitego rozładowania akumula-
tora lub do momentu wyłączenia za-
płonu wyłącznikiem zapłonu.
• Włączenie oświetlenia wnętrza aż do całkowitego rozładowania akumula-
tora lub do momentu wyjęcia kluczyka
z wyłącznika zapłonu.
• Automatyczne odblokowanie drzwi.
W celu zresetowania funkcji Zaawanso-
wanego systemu przeciwdziałania skut-
kom uderzenia po zdarzeniu, wyłącznik
zapłonu należy przestawić z położenia
IGN ON w IGN OFF.
W przypadku uruchomienia
poduszek powietrznych
Zaawansowane przednie poduszki po-
wietrzne zmniejszają objętość natych-
miast po detonacji.
INFORMACJA: Przednie i/lub
boczne poduszki powietrzne nie s\b
uruchamiane przy każdym uderzeniu.
Brak detonacji poduszki powietrznej
nie oznacza nieprawidłowego działa-
nia układu. W przypadku uderzenia, podczas któ-
rego następuje uruchomienie poduszek
powietrznych, możliwe jest wystąpienie
następujących zjawisk (wszystkich lub
jednego z nich):
• Nylonowy materiał, z którego wyko-
nana jest poduszka powietrzna, może
powodować otarcia i/lub zaczerwie-
nienie skóry kierowcy i pasażera w
momencie detonacji. Otarcia przypo-
minają te, które występują przy otarciu
skóry przesuwającą się liną lub otarcia
spowodowane przewróceniem się na
podłogę sali gimnastycznej. Otarcia
nie są spowodowane kontaktem skóry
ze środkami chemicznymi. Nie są to
obrażenia trwałe i w normalnych wa-
runkach szybko się goją. Jeżeli ślady
otarć nie znikają po upływie kilku dni
lub jeżeli widoczne są pęcherzyki, na-
leży bezzwłocznie skonsultować się z
lekarzem. • Podczas zmniejszania objętości z po-
duszek powietrznych mogą wydosta-
wać się cząsteczki przypominające
dym. Cząsteczki te są składnikiem,
który towarzyszy procesowi produkcji
nietoksycznego gazu, który wypełnia
poduszki powietrzne. Rozpylone czą-
steczki mogą powodować podrażnie-
nia skóry, oczu, nosa bąd\f dróg odde-
chowych. W przypadku podrażnienia
oczu lub skóry należy przemyć po-
drażnione miejsca zimną wodą. W
przypadku podrażnienia nosa lub dróg
oddechowych należy wyjść na świeże
powietrze. Jeżeli podrażnienie wystę-
puje nadal, radzimy skonsultować się
z lekarzem. Aby usunąć cząsteczki z
odzieży, należy ją wyczyścić zgodnie z
zaleceniami producenta.
Nie jechać samochodem po detonacji
poduszek powietrznych. W przypadku
kolejnego uderzenia poduszki po-
wietrzne nie zapewnią odpowiedniego
poziomu bezpieczeństwa.
39

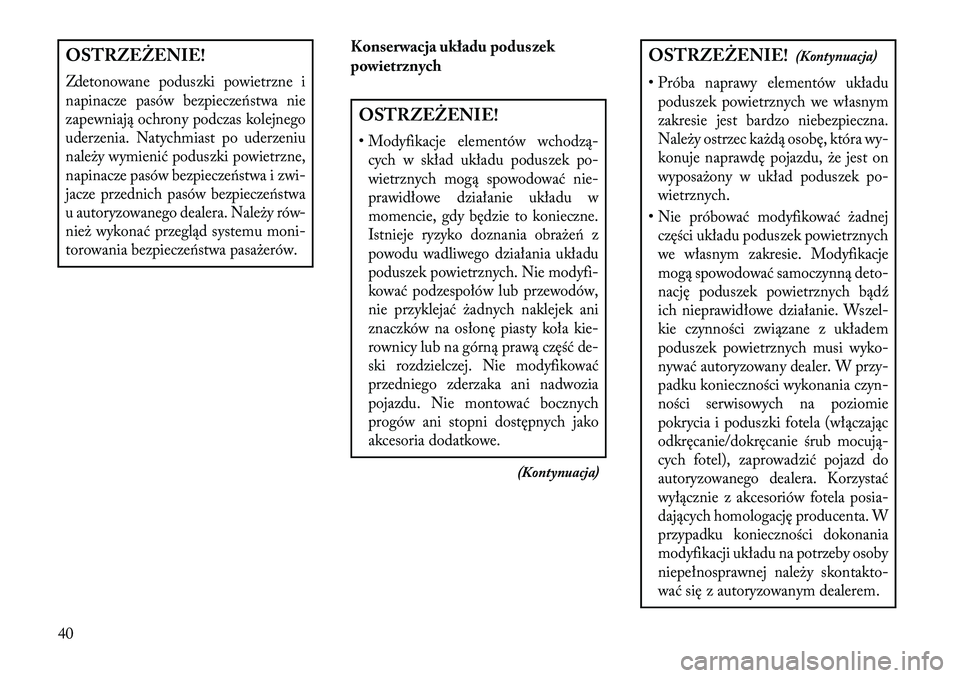

OSTRZEŻENIE!Zdetonowane poduszki powietrzne i
napinacze pasów bezpieczeństwa nie
zapewniają ochrony podczas kolejnego
uderzenia. Natychmiast po uderzeniu
należy wymienić poduszki powietrzne,
napinacze pasów bezpieczeństwa i zwi-
jacze przednich pasów bezpieczeństwa
u autoryzowanego dealera. Należy rów-
nież wykonać przegląd systemu moni-
torowania bezpieczeństwa pasażerów.
Konserwacja układu poduszek
powietrznychOSTRZEŻENIE!
•Modyfikacje elementów wchodzą-
cych w skład układu poduszek po-
wietrznych mogą spowodować nie-
prawidłowe działanie układu w
momencie, gdy będzie to konieczne.
Istnieje ryzyko doznania obrażeń z
powodu wadliwego działania układu
poduszek powietrznych. Nie modyfi-
kować podzespołów lub przewodów,
nie przyklejać żadnych naklejek ani
znaczków na osłonę piasty koła kie-
rownicy lub na górną prawą część de-
ski rozdzielczej. Nie modyfikować
przedniego zderzaka ani nadwozia
pojazdu. Nie montować bocznych
progów ani stopni dostępnych jako
akcesoria dodatkowe.
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
•Próba naprawy elementów układu
poduszek powietrznych we własnym
zakresie jest bardzo niebezpieczna.
Należy ostrzec każdą osobę, która wy-
konuje naprawdę pojazdu, że jest on
wyposażony w układ poduszek po-
wietrznych.•Nie próbować modyfikować żadnej
części układu poduszek powietrznych
we własnym zakresie. Modyfikacje
mogą spowodować samoczynną deto-
nację poduszek powietrznych bąd\f
ich nieprawidłowe działanie. Wszel-
kie czynności związane z układem
poduszek powietrznych musi wyko-
nywać autoryzowany dealer. W przy-
padku konieczności wykonania czyn-
ności serwisowych na poziomie
pokrycia i poduszki fotela (włączając
odkręcanie/dokręcanie śrub mocują-
cych fotel), zaprowadzić pojazd do
autoryzowanego dealera. Korzystać
wyłącznie z akcesoriów fotela posia-
dających homologację producenta. W
przypadku konieczności dokonania
modyfikacji układu na potrzeby osoby
niepełnosprawnej należy skontakto-
wać się z autoryzowanym dealerem.
40

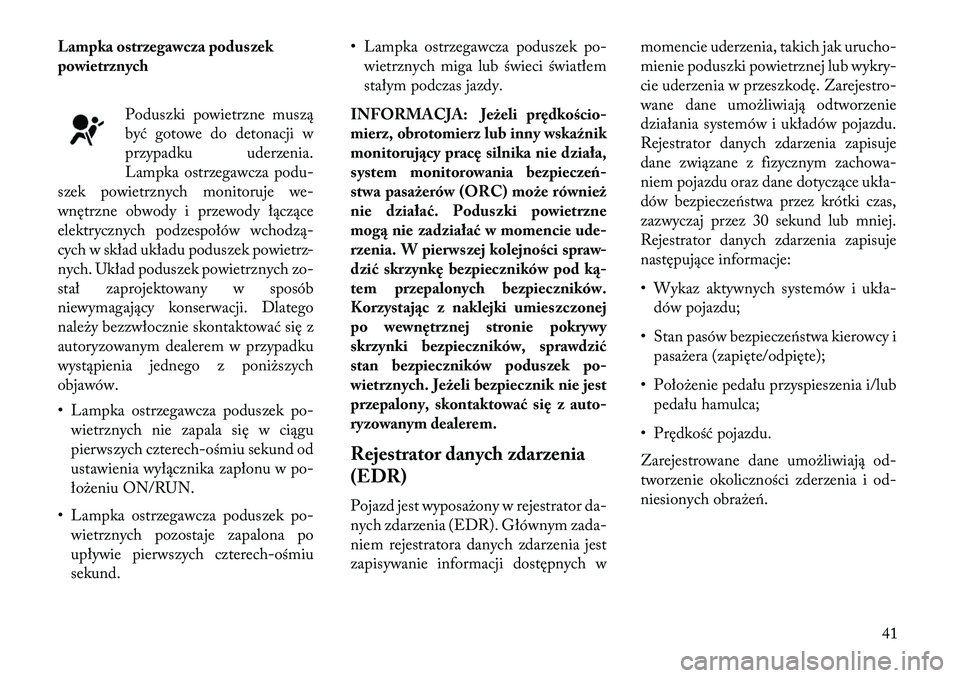

Lampka ostrzegawcza poduszek
powietrznychPoduszki powietrzne muszą
być gotowe do detonacji w
przypadku uderzenia.
Lampka ostrzegawcza podu-
szek powietrznych monitoruje we-
wnętrzne obwody i przewody łączące
elektrycznych podzespołów wchodzą-
cych w skład układu poduszek powietrz-
nych. Układ poduszek powietrznych zo-
stał zaprojektowany w sposób
niewymagający konserwacji. Dlatego
należy bezzwłocznie skontaktować się z
autoryzowanym dealerem w przypadku
wystąpienia jednego z poniższych
objawów.
• Lampka ostrzegawcza poduszek po- wietrznych nie zapala się w ciągu
pierwszych czterech-ośmiu sekund od
ustawienia wyłącznika zapłonu w po-
łożeniu ON/RUN.
• Lampka ostrzegawcza poduszek po- wietrznych pozostaje zapalona po
upływie pierwszych czterech-ośmiu
sekund. • Lampka ostrzegawcza poduszek po-
wietrznych miga lub świeci światłem
stałym podczas jazdy.
INFORMACJA: Jeżeli prędkościo-
mierz, obrotomierz lub inny wskaźnik
monitoruj\bcy pracę silnika nie działa,
system monitorowania bezpieczeń-
stwa pasażerów (ORC) może również
nie działać. Poduszki powietrzne
mog\b nie zadziałać w momencie ude-
rzenia. W pierwszej kolejności spraw-
dzić skrzynkę bezpieczników pod k\b-
tem przepalonych bezpieczników.
Korzystaj\bc z naklejki umieszczonej
po wewnętrznej stronie pokrywy
skrzynki bezpieczników, sprawdzić
stan bezpieczników poduszek po-
wietrznych. Jeżeli bezpiecznik nie jest
przepalony, skontaktować się z auto-
ryzowanym dealerem.
Rejestrator danych zdarzenia
(EDR)
Pojazd jest wyposażony w rejestrator da-
nych zdarzenia (EDR). Głównym zada-
niem rejestratora danych zdarzenia jest
zapisywanie informacji dostępnych w momencie uderzenia, takich jak urucho-
mienie poduszki powietrznej lub wykry-
cie uderzenia w przeszkodę. Zarejestro-
wane dane umożliwiają odtworzenie
działania systemów i układów pojazdu.
Rejestrator danych zdarzenia zapisuje
dane związane z fizycznym zachowa-
niem pojazdu oraz dane dotyczące ukła-
dów bezpieczeństwa przez krótki czas,
zazwyczaj przez 30 sekund lub mniej.
Rejestrator danych zdarzenia zapisuje
następujące informacje:
• Wykaz aktywnych systemów i ukła-
dów pojazdu;
• Stan pasów bezpieczeństwa kierowcy i pasażera (zapięte/odpięte);
• Położenie pedału przyspieszenia i/lub pedału hamulca;
• Prędkość pojazdu.
Zarejestrowane dane umożliwiają od-
tworzenie okoliczności zderzenia i od-
niesionych obrażeń.
41

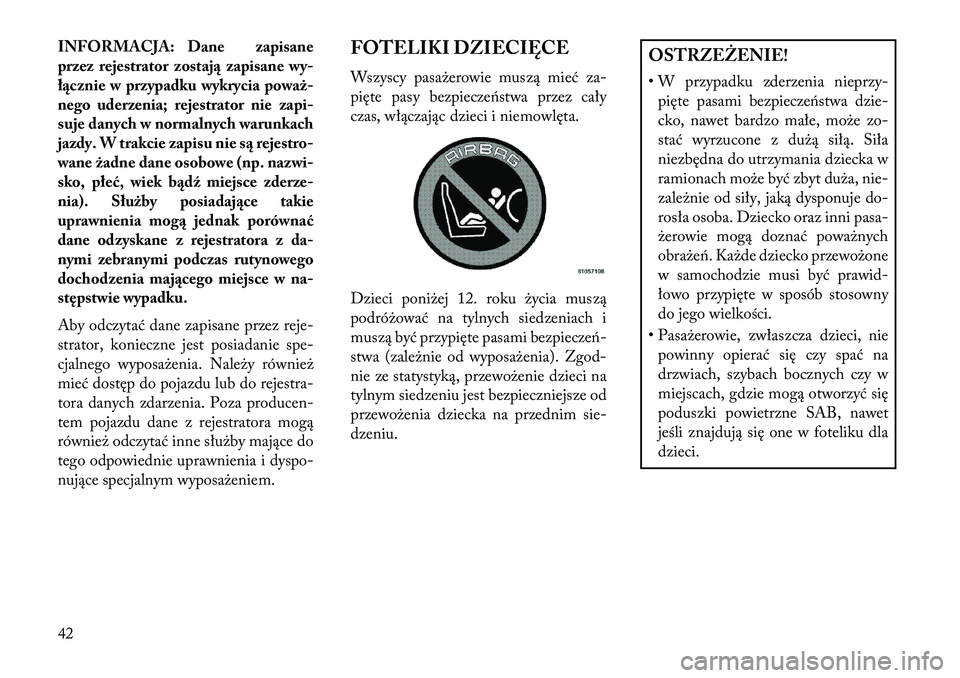

INFORMACJA: Dane zapisane
przez rejestrator zostaj\b zapisane wy-
ł\bcznie w przypadku wykrycia poważ-
nego uderzenia; rejestrator nie zapi-
suje danych w normalnych warunkach
jazdy. W trakcie zapisu nie s\b rejestro-
wane żadne dane osobowe (np. nazwi-
sko, płeć, wiek b\bdź miejsce zderze-
nia). Służby posiadaj\bce takie
uprawnienia mog\b jednak porównać
dane odzyskane z rejestratora z da-
nymi zebranymi podczas rutynowego
dochodzenia maj\bcego miejsce w na-
stępstwie wypadku.
Aby odczytać dane zapisane przez reje-
strator, konieczne jest posiadanie spe-
cjalnego wyposażenia. Należy również
mieć dostęp do pojazdu lub do rejestra-
tora danych zdarzenia. Poza producen-
tem pojazdu dane z rejestratora mogą
również odczytać inne służby mające do
tego odpowiednie uprawnienia i dyspo-
nujące specjalnym wyposażeniem.FOTELIKI DZIECIĘCE
Wszyscy pasażerowie muszą mieć za-
pięte pasy bezpieczeństwa przez cały
czas, włączając dzieci i niemowlęta.
Dzieci poniżej 12. roku życia muszą
podróżować na tylnych siedzeniach i
muszą być przypięte pasami bezpieczeń-
stwa (zależnie od wyposażenia). Zgod-
nie ze statystyką, przewożenie dzieci na
tylnym siedzeniu jest bezpieczniejsze od
przewożenia dziecka na przednim sie-
dzeniu.
OSTRZEŻENIE!
• W przypadku zderzenia nieprzy-
pięte pasami bezpieczeństwa dzie-
cko, nawet bardzo małe, może zo-
stać wyrzucone z dużą siłą. Siła
niezbędna do utrzymania dziecka w
ramionach może być zbyt duża, nie-
zależnie od siły, jaką dysponuje do-
rosła osoba. Dziecko oraz inni pasa-
żerowie mogą doznać poważnych
obrażeń. Każde dziecko przewożone
w samochodzie musi być prawid-
łowo przypięte w sposób stosowny
do jego wielkości.
• Pasażerowie, zwłaszcza dzieci, nie powinny opierać się czy spać na
drzwiach, szybach bocznych czy w
miejscach, gdzie mogą otworzyć się
poduszki powietrzne SAB, nawet
jeśli znajdują się one w foteliku dla
dzieci.
42

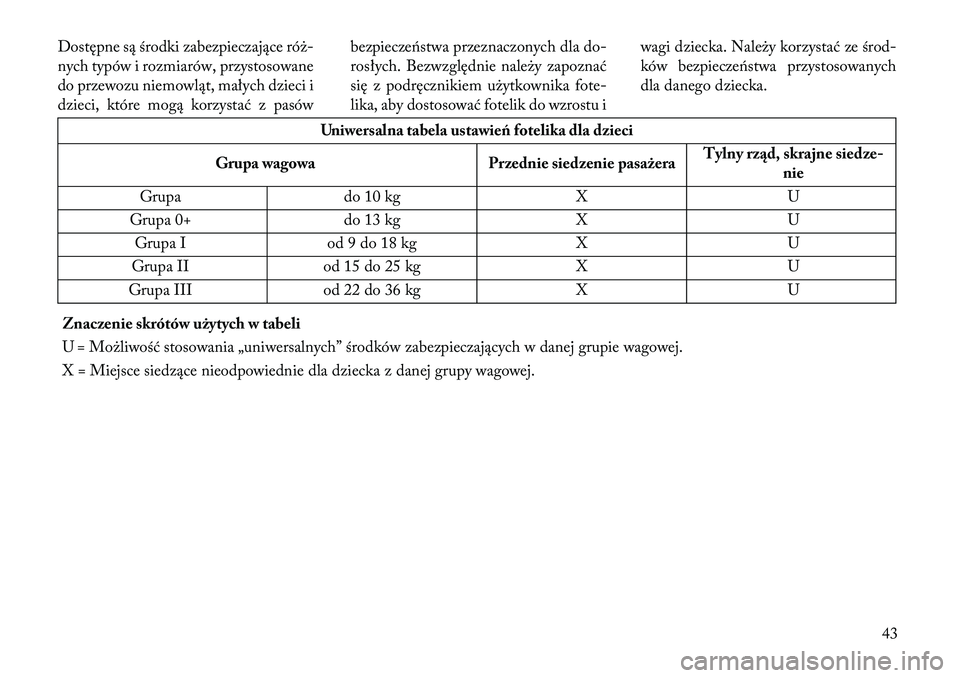

Dostępne są środki zabezpieczające róż-
nych typów i rozmiarów, przystosowane
do przewozu niemowląt, małych dzieci i
dzieci, które mogą korzystać z pasówbezpieczeństwa przeznaczonych dla do-
rosłych. Bezwzględnie należy zapoznać
się z podręcznikiem użytkownika fote-
lika, aby dostosować fotelik do wzrostu iwagi dziecka. Należy korzystać ze środ-
ków bezpieczeństwa przystosowanych
dla danego dziecka.
Uniwersalna tabela ustawień fotelika dla dzieci
Grupa wagowa Przednie siedzenie pasażeraTylny rz\bd, skrajne siedze-
nie
Grupa do 10 kg XU
Grupa 0+ do 13 kg XU
Grupa I od 9 do 18 kg XU
Grupa II od 15 do 25 kg XU
Grupa III od 22 do 36 kg XU
Znaczenie skrótów użytych w tabeli
U = Możliwość stosowania „uniwersalnych” środków zabezpieczających w danej grupie wagowej.
X = Miejsce siedzące nieodpowiednie dla dziecka z danej grupy wagowej.
43

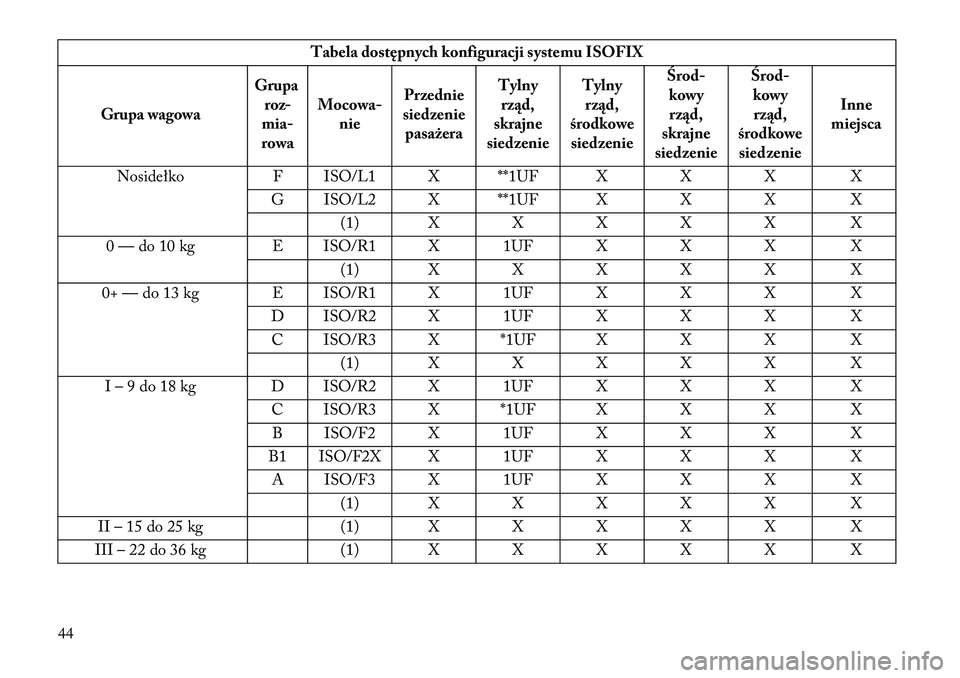

Tabela dostępnych konfiguracji systemu ISOFIX
Grupa wagowa Grupa
roz-
mia-
rowa Mocowa-
nie Przednie
siedzenie pasażera Tylny
rz\bd,
skrajne
siedzenie Tylny
rz\bd,
środkowe siedzenie Środ-
kowy
rz\bd,
skrajne
siedzenie Środ-
kowy
rz\bd,
środkowe siedzenie Inne
miejsca
Nosidełko F ISO/L1 X **1UF X X X X
G ISO/L2 X **1UF X X X X (1) X X X X X X
0 — do 10 kg E ISO/R1 X 1UF X X X X (1) X X X X X X
0+ — do 13 kg E ISO/R1 X 1UF X X X X D ISO/R2 X 1UF X X X XC ISO/R3 X *1UF X X X X (1) X X X X X X
I – 9 do 18 kg D ISO/R2 X 1UF X X X X C ISO/R3 X *1UF X X X XB ISO/F2 X 1UF X X X X
B1 ISO/F2X X 1UF X X X X A ISO/F3 X 1UF X X X X (1) X X X X X X
II – 15 do 25 kg (1) X X X X X X
III – 22 do 36 kg (1) X X X X X X
44
