Lancia Musa 2007 Libretto Uso Manutenzione (in Italian)

20
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
L0D0021m

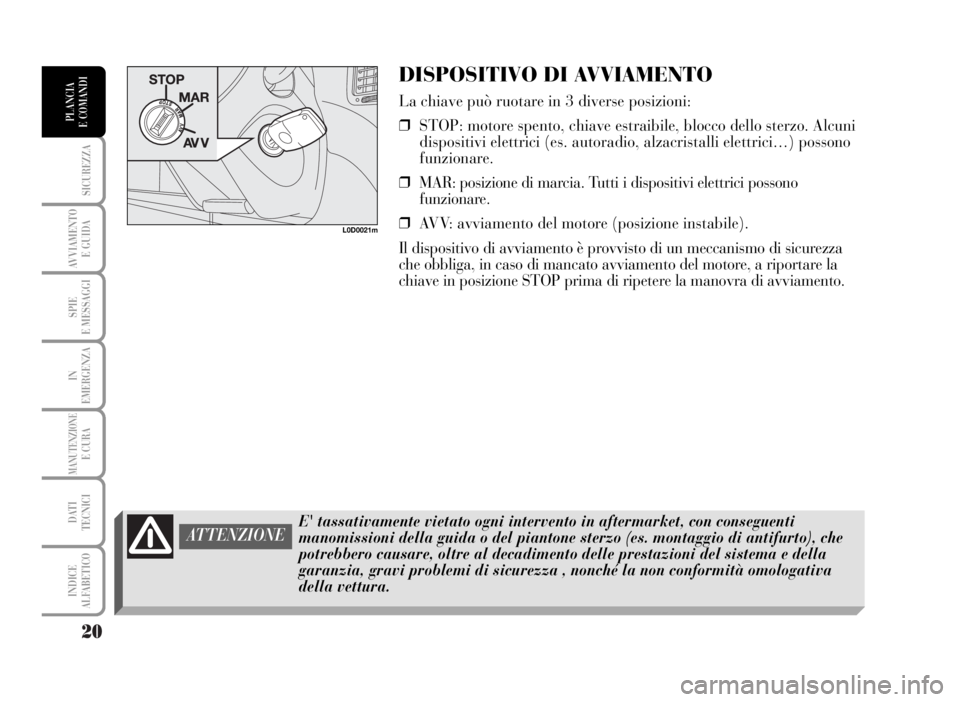

DISPOSITIVO DI AVVIAMENTO
La chiave può ruotare in 3 diverse posizioni:
❒STOP: motore spento, chiave estraibile, blocco dello sterzo. Alcuni
dispositivi elettrici (es. autoradio, alzacristalli elettrici…) possono
funzionare.
❒MAR: posizione di marcia. Tutti i dispositivi elettrici possono
funzionare.
❒AVV: avviamento del motore (posizione instabile).
Il dispositivo di avviamento è provvisto di un meccanismo di sicurezza
che obbliga, in caso di mancato avviamento del motore, a riportare la
chiave in posizione STOP prima di ripetere la manovra di avviamento.
ATTENZIONEE' tassativamente vietato ogni intervento in aftermarket, con conseguenti
manomissioni della guida o del piantone sterzo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadimento delle prestazioni del sistema e della
garanzia, gravi problemi di sicurezza , nonché la non conformità omologativa
della vettura.

21
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

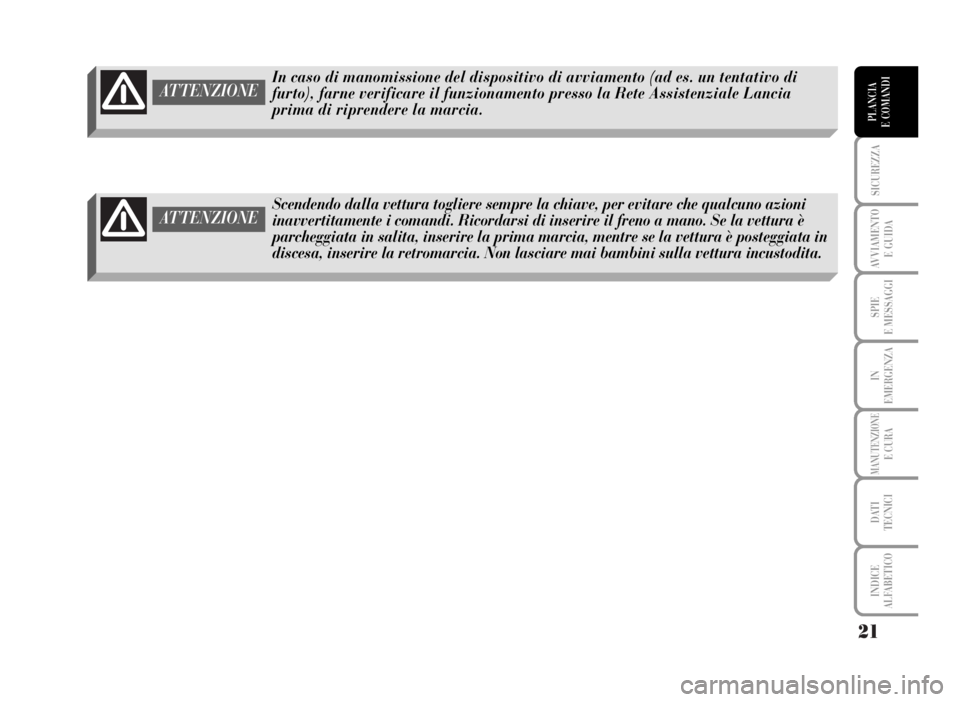

In caso di manomissione del dispositivo di avviamento (ad es. un tentativo di
furto), farne verificare il funzionamento presso la Rete Assistenziale Lancia
prima di riprendere la marcia.ATTENZIONE
ATTENZIONEScendendo dalla vettura togliere sempre la chiave, per evitare che qualcuno azioni
inavvertitamente i comandi. Ricordarsi di inserire il freno a mano. Se la vettura è
parcheggiata in salita, inserire la prima marcia, mentre se la vettura è posteggiata in
discesa, inserire la retromarcia. Non lasciare mai bambini sulla vettura incustodita.

22
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOP, estrarre la
chiave e ruotare il volante fino a quando si blocca.

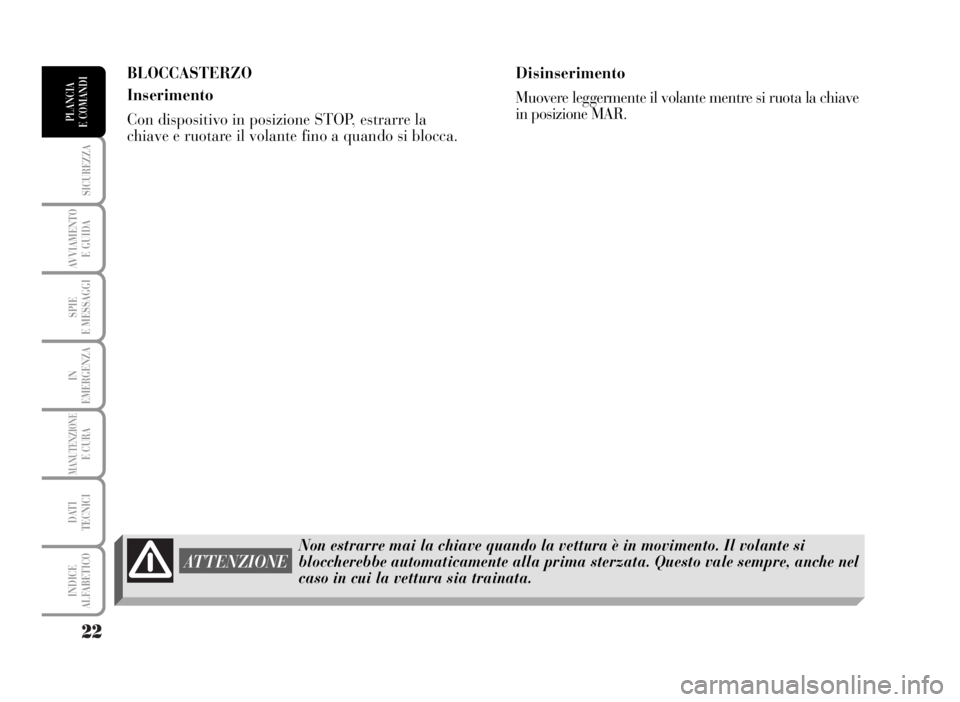

Non estrarre mai la chiave quando la vettura è in movimento. Il volante si
bloccherebbe automaticamente alla prima sterzata. Questo vale sempre, anche nel
caso in cui la vettura sia trainata.
ATTENZIONE
Disinserimento
Muovere leggermente il volante mentre si ruota la chiave
in posizione MAR.

23
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
L0D0009m
1. Diffusori aria laterali - 2. Leva sinistra - 3. Cassetto superiore sinistro - 4. Leva destra - 5. Diffusori aria
centrali - 6. Quadro strumenti - 7. Cassetto superiore destro con all’interno commutatore disattivazione air bag
lato passeggero - 8. Vano portaoggetti - 9. Airbag passeggero - 10. Comandi riscaldamento/ventilazione/
climatizzazione - 11. Pulsanti di comando - 12. Autoradio (dove prevista) - 13. Commutatore di avviamento -
14. Airbag guidatore - 15. Cruise control (dove previsto).
PLANCIA
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
La consolle centrale superiore e inferiore, in funzione di quanto richiesto dal Cliente, offre più di una soluzione:
vedere illustrazioni seguenti.

24
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
L0D0231m
L0D0232m

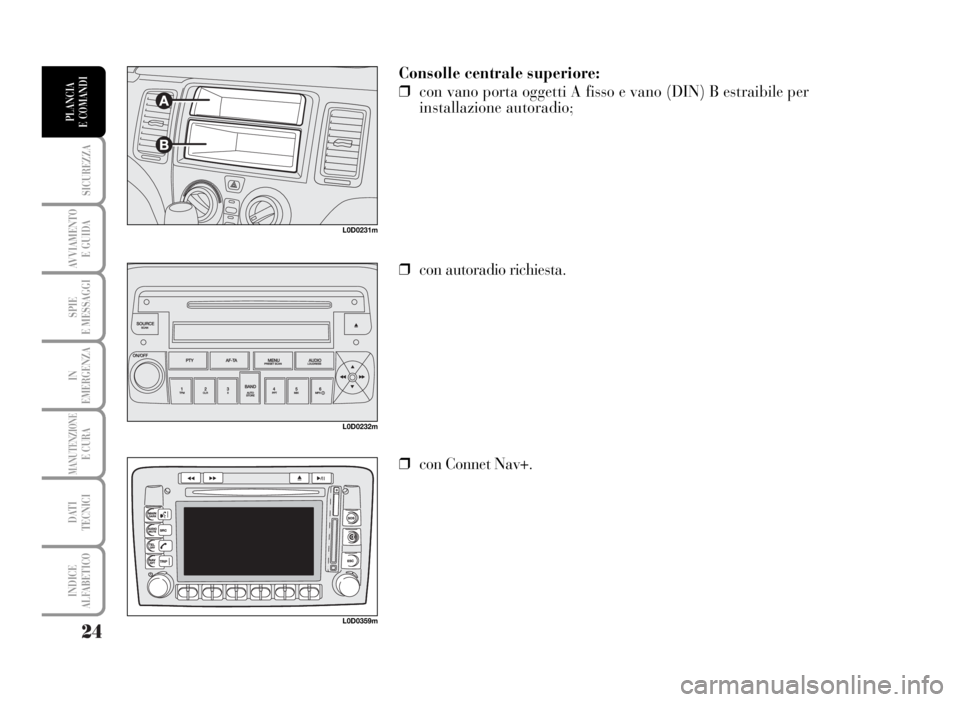

Consolle centrale superiore:
❒con vano porta oggetti A fisso e vano (DIN) B estraibile per
installazione autoradio;
❒con autoradio richiesta.
L0D0359m
❒con Connet Nav+.

25
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

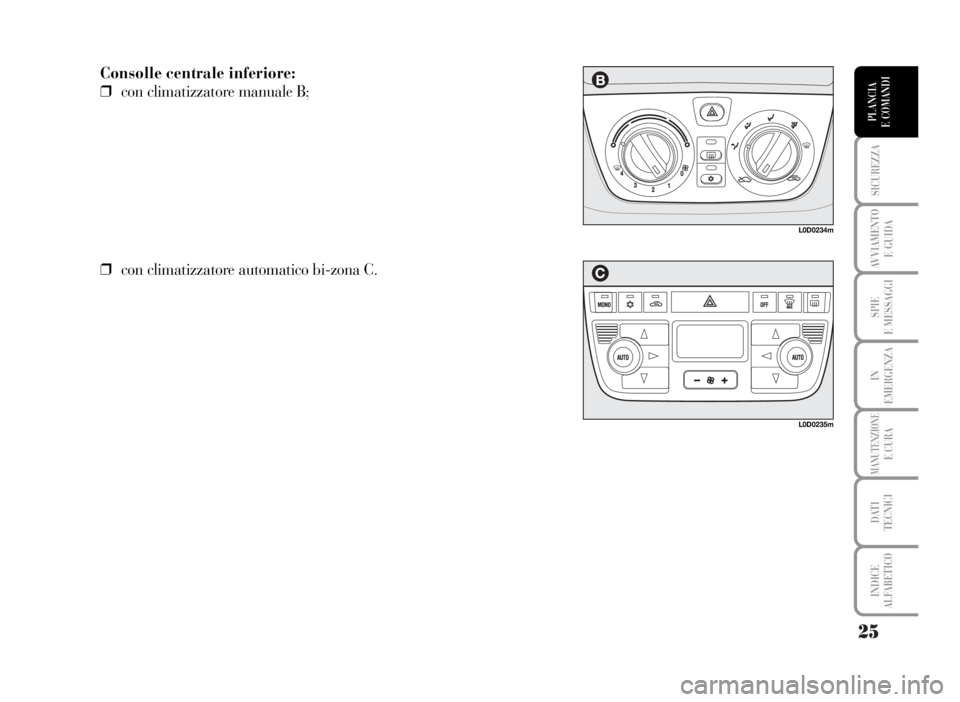

Consolle centrale inferiore:
❒con climatizzatore manuale B;
L0D0234m
L0D0235m
❒con climatizzatore automatico bi-zona C.

26
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Modale
A – Tachimetro (indicatore velocità)
B – Indicatore livello carburante
con spia riserva
C – Indicatore temperatura liquido
raffreddamento motore con spia
di massima temperatura
D – Contagiri
E – Display multifunzionale
cmSpie presenti solo nelle versioni
Multijet
Comfort
A – Tachimetro (indicatore velocità)
B – Indicatore livello carburante
con spia riserva
C – Indicatore temperatura liquido
raffreddamento motore con spia
di massima temperatura
D – Contagiri
E – Display multifunzionale
riconfigurabile
cmSpie presenti solo nelle versioni
Multijet
QUADRO STRUMENTI
L0D0010m
L0D0372m

27
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

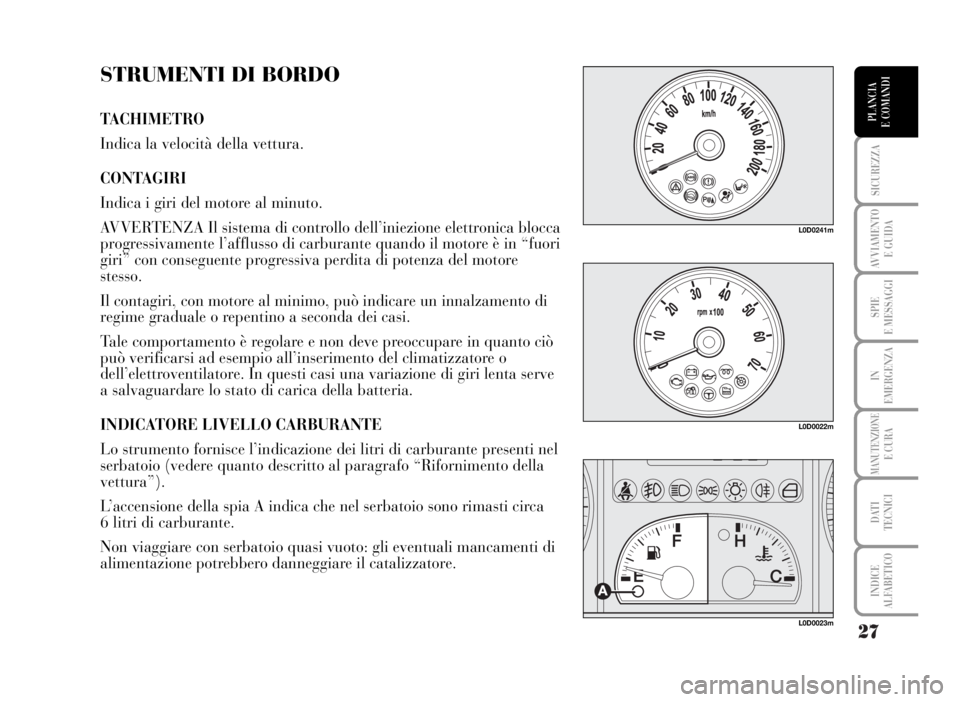

STRUMENTI DI BORDO
TACHIMETRO
Indica la velocità della vettura.
CONTAGIRI
Indica i giri del motore al minuto.
AVVERTENZA Il sistema di controllo dell’iniezione elettronica blocca
progressivamente l’afflusso di carburante quando il motore è in “fuori
giri” con conseguente progressiva perdita di potenza del motore
stesso.
Il contagiri, con motore al minimo, può indicare un innalzamento di
regime graduale o repentino a seconda dei casi.
Tale comportamento è regolare e non deve preoccupare in quanto ciò
può verificarsi ad esempio all’inserimento del climatizzatore o
dell’elettroventilatore. In questi casi una variazione di giri lenta serve
a salvaguardare lo stato di carica della batteria.
INDICATORE LIVELLO CARBURANTE
Lo strumento fornisce l’indicazione dei litri di carburante presenti nel
serbatoio (vedere quanto descritto al paragrafo “Rifornimento della
vettura”).
L’accensione della spia A indica che nel serbatoio sono rimasti circa
6 litri di carburante.
Non viaggiare con serbatoio quasi vuoto: gli eventuali mancamenti di
alimentazione potrebbero danneggiare il catalizzatore.
L0D0022m
L0D0023m
L0D0241m

28
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

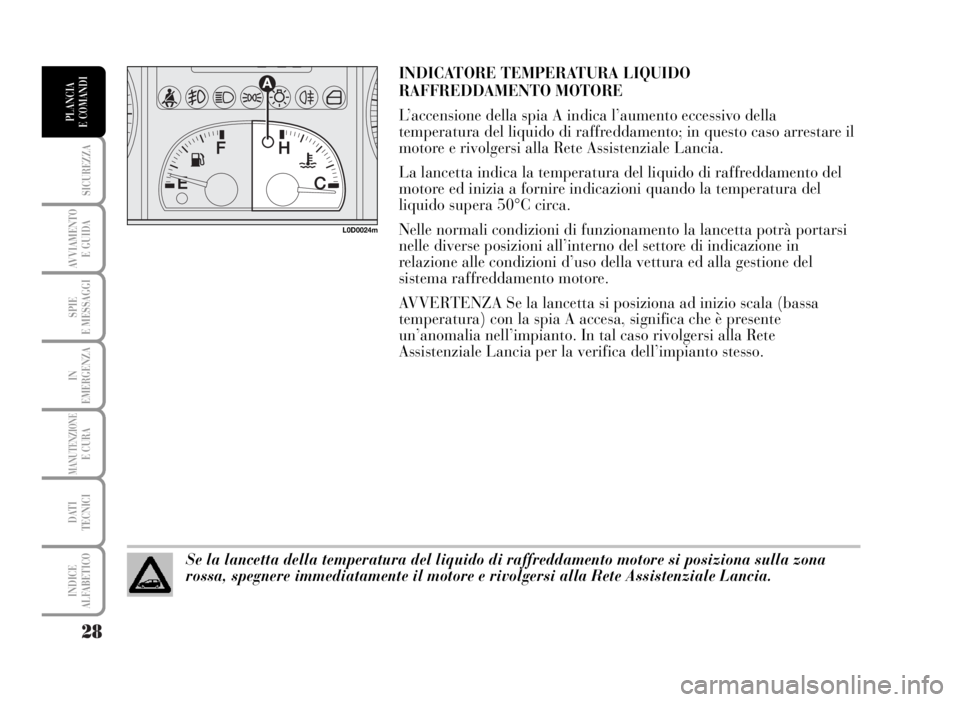

INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
L’accensione della spia A indica l’aumento eccessivo della
temperatura del liquido di raffreddamento; in questo caso arrestare il
motore e rivolgersi alla Rete Assistenziale Lancia.
La lancetta indica la temperatura del liquido di raffreddamento del
motore ed inizia a fornire indicazioni quando la temperatura del
liquido supera 50°C circa.
Nelle normali condizioni di funzionamento la lancetta potrà portarsi
nelle diverse posizioni all’interno del settore di indicazione in
relazione alle condizioni d’uso della vettura ed alla gestione del
sistema raffreddamento motore.
AVVERTENZA Se la lancetta si posiziona ad inizio scala (bassa
temperatura) con la spia A accesa, significa che è presente
un’anomalia nell’impianto. In tal caso rivolgersi alla Rete
Assistenziale Lancia per la verifica dell’impianto stesso.
L0D0024m
Se la lancetta della temperatura del liquido di raffreddamento motore si posiziona sulla zona
rossa, spegnere immediatamente il motore e rivolgersi alla Rete Assistenziale Lancia.

29
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

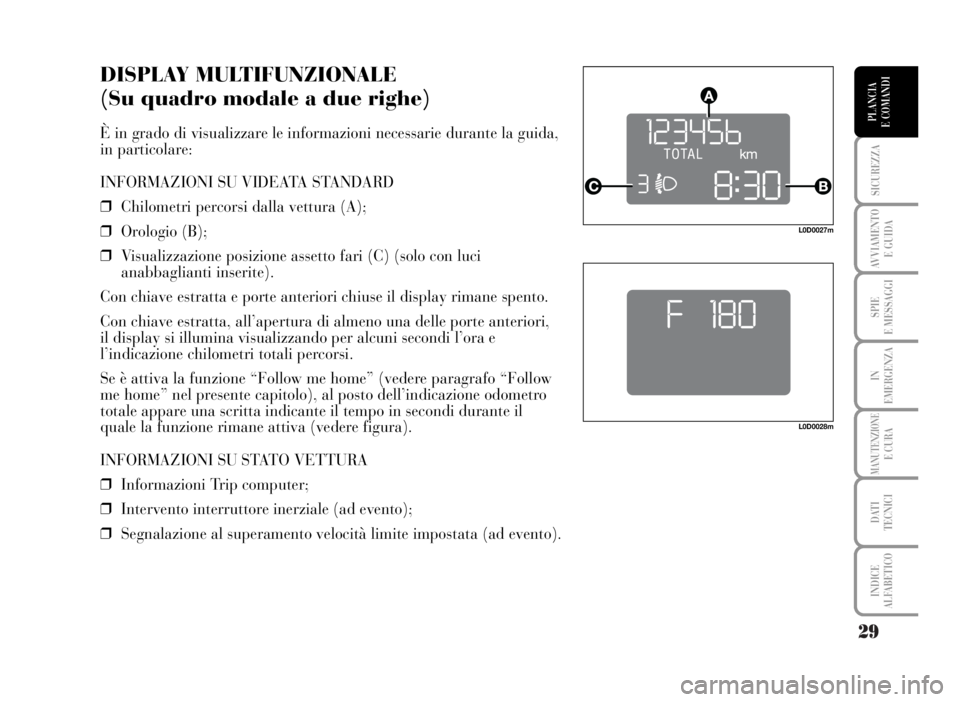

DISPLAY MULTIFUNZIONALE
(Su quadro modale a due righe)
È in grado di visualizzare le informazioni necessarie durante la guida,
in particolare:
INFORMAZIONI SU VIDEATA STANDARD
❒Chilometri percorsi dalla vettura (A);
❒Orologio (B);
❒Visualizzazione posizione assetto fari (C) (solo con luci
anabbaglianti inserite).
Con chiave estratta e porte anteriori chiuse il display rimane spento.
Con chiave estratta, all’apertura di almeno una delle porte anteriori,
il display si illumina visualizzando per alcuni secondi l’ora e
l’indicazione chilometri totali percorsi.
Se è attiva la funzione “Follow me home” (vedere paragrafo “Follow
me home” nel presente capitolo), al posto dell’indicazione odometro
totale appare una scritta indicante il tempo in secondi durante il
quale la funzione rimane attiva (vedere figura).
INFORMAZIONI SU STATO VETTURA
❒Informazioni Trip computer;
❒Intervento interruttore inerziale (ad evento);
❒Segnalazione al superamento velocità limite impostata (ad evento).
L0D0028m
L0D0027m
