Lancia Musa 2007 Libretto Uso Manutenzione (in Italian)

110
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AUMENTO VELOCITÀ MEMORIZZATA
Può avvenire in due modi:
❒premendo l’acceleratore e memorizzando
successivamente la nuova velocità raggiunta;
oppure
❒spostando la leva verso l’alto (+).
Ad ogni azionamento della leva corrisponde un
aumento della velocità di circa 1 km/h, mentre,
mantenendo la leva verso l’alto la velocità varia in
modo continuo. MEMORIZZAZIONE VELOCITÀ VETTURA
Procedere come segue:
❒ruotare la ghiera A su ON e premendo il pedale
dell’acceleratore portare la vettura alla velocità
desiderata;
❒portare la leva verso l’alto (+) per almeno tre
secondi, quindi rilasciarla: la velocità della
vettura viene memorizzata ed è quindi possibile
rilasciare il pedale dell’acceleratore.
In caso di necessità (ad esempio in caso di sorpasso)
è possibile accelerare premendo il pedale
dell’acceleratore: rilasciando il pedale, la vettura si
riporterà alla velocità precedentemente
memorizzata.
RIPRISTINO VELOCITÀ MEMORIZZATA
Se il dispositivo è stato disinserito ad esempio
premendo il pedale del freno o della frizione, per
ripristinare la velocità memorizzata procedere come
segue:
❒accelerare progressivamente fino a portarsi ad
una velocità vicina a quella memorizzata;
❒inserire la marcia selezionata al momento della
memorizzazione della velocità (4ª o 5ª marcia);
❒premere il pulsante RES B.

111
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
RIDUZIONE VELOCITÀ MEMORIZZATA
Può avvenire in due modi:
❒disinserendo il dispositivo e memorizzando
successivamente la nuova velocità;
oppure
❒spostando la leva verso il basso (–) fino al
raggiungimento della nuova velocità che resterà
automaticamente memorizzata.
Ad ogni azionamento della leva corrisponde una
diminuzione della velocità di circa 1 km/h, mentre,
mantenendo la leva verso il basso, la velocità varia
in modo continuo.DISINSERIMENTO DISPOSITIVO
Ruotare la ghiera A su OFF o la chiave di
avviamento in posizione STOP. Il dispositivo viene
inoltre automaticamente disinserito in uno dei
seguenti casi:
❒premendo il pedale del freno o della frizione.
ATTENZIONE
In caso di funzionamento difettoso od avaria del dispositivo, ruotare la ghiera A
su OFF e rivolgersi alla Rete Assistenziale Lancia dopo aver verificato l’integrità
del fusibile di protezione.
ATTENZIONE
Durante la marcia con dispositivo inserito, non posizionare la leva del cambio in
folle.

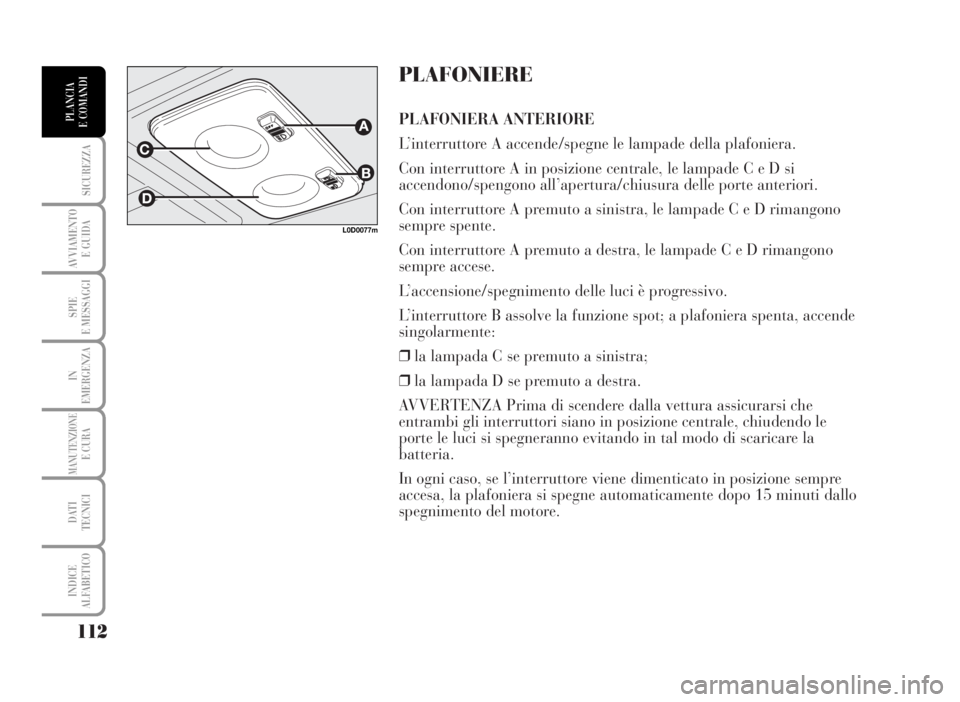

PLAFONIERE
PLAFONIERA ANTERIORE
L’interruttore A accende/spegne le lampade della plafoniera.
Con interruttore A in posizione centrale, le lampade C e D si
accendono/spengono all’apertura/chiusura delle porte anteriori.
Con interruttore A premuto a sinistra, le lampade C e D rimangono
sempre spente.
Con interruttore A premuto a destra, le lampade C e D rimangono
sempre accese.
L’accensione/spegnimento delle luci è progressivo.
L’interruttore B assolve la funzione spot; a plafoniera spenta, accende
singolarmente:
❒la lampada C se premuto a sinistra;
❒la lampada D se premuto a destra.
AVVERTENZA Prima di scendere dalla vettura assicurarsi che
entrambi gli interruttori siano in posizione centrale, chiudendo le
porte le luci si spegneranno evitando in tal modo di scaricare la
batteria.
In ogni caso, se l’interruttore viene dimenticato in posizione sempre
accesa, la plafoniera si spegne automaticamente dopo 15 minuti dallo
spegnimento del motore.
112
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
L0D0077m

113
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Temporizzazione luci plafoniera
Per rendere più agevole l’ingresso/uscita dalla
vettura, in particolare di notte od in luoghi poco
illuminati, sono a disposizione 2 logiche di
temporizzazione:
T
EMPORIZZAZIONE IN INGRESSO VETTURA
Le luci si accendono secondo le seguenti modalità:
❒per circa 10 secondi allo sblocco porta;
❒per circa 3 minuti all’apertura di una porta;
❒per circa 10 secondi alla chiusura delle porte
(entro i 3 minuti).
La temporizzazione si interrompe ruotando la
chiave di avviamento in posizione MAR.T
EMPORIZZAZIONE IN USCITA VETTURA
Dopo aver estratto la chiave dal dispositivo di
avviamento le luci si accendono secondo le seguenti
modalità:
❒entro 2 minuti dallo spegnimento del motore per
un tempo pari a circa 10 secondi;
❒all’apertura di una porta per un tempo pari a
circa 3 minuti;
❒alla chiusura delle porte (entro i 3 minuti) per
un tempo pari a circa 10 secondi.
La temporizzazione termina automaticamente al
bloccaggio delle porte.

114
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
PLAFONIERA POSTERIORE
La lampada si accende/spegne premendo il trasparente basculante a
destra o a sinistra come illustrato nelle figure.
In presenza di mobiletto longitudinale al padiglione, la plafoniera è
integrata al mobiletto stesso.
In presenza di tetto apribile sul padiglione posteriore sono alloggiate
due plafoniere da 5W l’una.
Temporizzazione luci plafoniera (dove previsto)
Per rendere più agevole l’ingresso/uscita dalla vettura, in particolare
di notte od in luoghi poco illuminati, sono a disposizione 2 logiche di
temporizzazione:
T
EMPORIZZAZIONE IN INGRESSO VETTURA
Le luci si accendono secondo le seguenti modalità:
❒per circa 10 secondi allo sblocco porta;
❒per circa 3 minuti all’apertura di una porta;
❒per circa 10 secondi alla chiusura delle porte (entro i 3 minuti).
La temporizzazione si interrompe ruotando la chiave di avviamento
in posizione MAR.
T
EMPORIZZAZIONE IN USCITA VETTURA
Dopo aver estratto la chiave dal dispositivo di avviamento le luci si
accendono secondo le seguenti modalità:
❒entro 2 minuti dallo spegnimento del motore per un tempo pari a
circa 10 secondi;
❒all’apertura di una porta per un tempo pari a circa 3 minuti;
❒alla chiusura delle porte (entro i 3 minuti) per un tempo pari a
circa 10 secondi.
La temporizzazione termina automaticamente al bloccaggio delle
porte.
L0D0078m
L0D0254m

115
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
PULSANTI COMANDO LUCI
LUCI DI EMERGENZA
Si accendono premendo l’interruttore instabile A, qualunque sia la
posizione della chiave di avviamento.
Con dispositivo inserito, l’interruttore si illumina a luce intermittente
e contemporaneamente sul quadro strumenti si illuminano le spie
Îe
¥.
Per spegnere, premere nuovamente l’interruttore.
LUCI FENDINEBBIA (dove previste)
Si accendono, con luci di posizione accese, premendo il pulsante 5.
Si spengono premendo nuovamente il pulsante o se vengono spente le
luci di posizione.
ATTENZIONEL’uso delle luci di emergenza è
regolamentato dal codice stradale del
paese in cui vi trovate. Osservatene le
prescrizioni.
L0D0080m
L0D0081m
L0D0082m

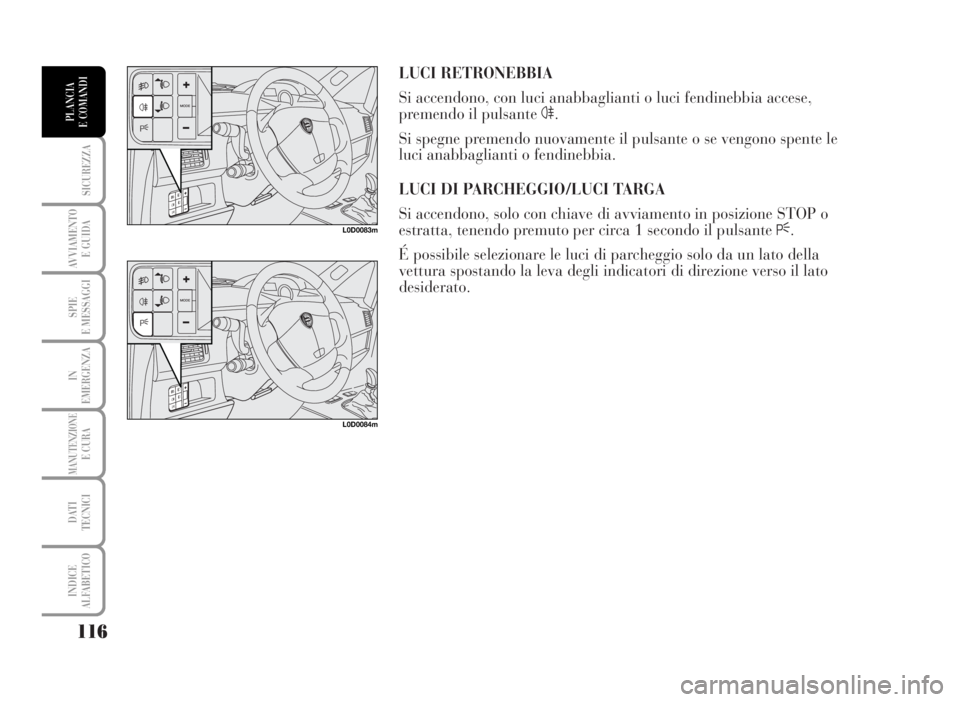

LUCI RETRONEBBIA
Si accendono, con luci anabbaglianti o luci fendinebbia accese,
premendo il pulsante 4.
Si spegne premendo nuovamente il pulsante o se vengono spente le
luci anabbaglianti o fendinebbia.
LUCI DI PARCHEGGIO/LUCI TARGA
Si accendono, solo con chiave di avviamento in posizione STOP o
estratta, tenendo premuto per circa 1 secondo il pulsante F.
É possibile selezionare le luci di parcheggio solo da un lato della
vettura spostando la leva degli indicatori di direzione verso il lato
desiderato.
116
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
L0D0083m
L0D0084m

117
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
INTERRUTTORE INERZIALE BLOCCO
CARBURANTE
È ubicato in basso, accanto al montante lato passeggero, per
raggiungerlo occorre spostare la moquette di rivestimento; interviene
in caso d’urto provocando l’interruzione dell’alimentazione di
carburante con conseguente spegnimento del motore.
L’intervento dell’interruttore è segnalato dall’accensione della spia è
sul quadro strumenti unitamente al messaggio (dove previsto)
visualizzato sul display multifunzionale riconfigurabile.
Ispezionare accuratamente la vettura per accertarsi che non vi siano
perdite di carburante, ad esempio nel vano motore, sotto la vettura od
in prossimità della zona serbatoio.
Se non si notano perdite di carburante e la vettura è in grado di
ripartire, premere il pulsante A per riattivare il sistema di
alimentazione e l’accensione delle luci.
Dopo l’urto, ruotare la chiave di avviamento in STOP per non
scaricare la batteria.
ATTENZIONEDopo l’urto, se si avverte odore di carburante o si notano delle perdite dall’impianto
di alimentazione, non reinserire l’interruttore, per evitare rischi di incendio.
L0D0085m

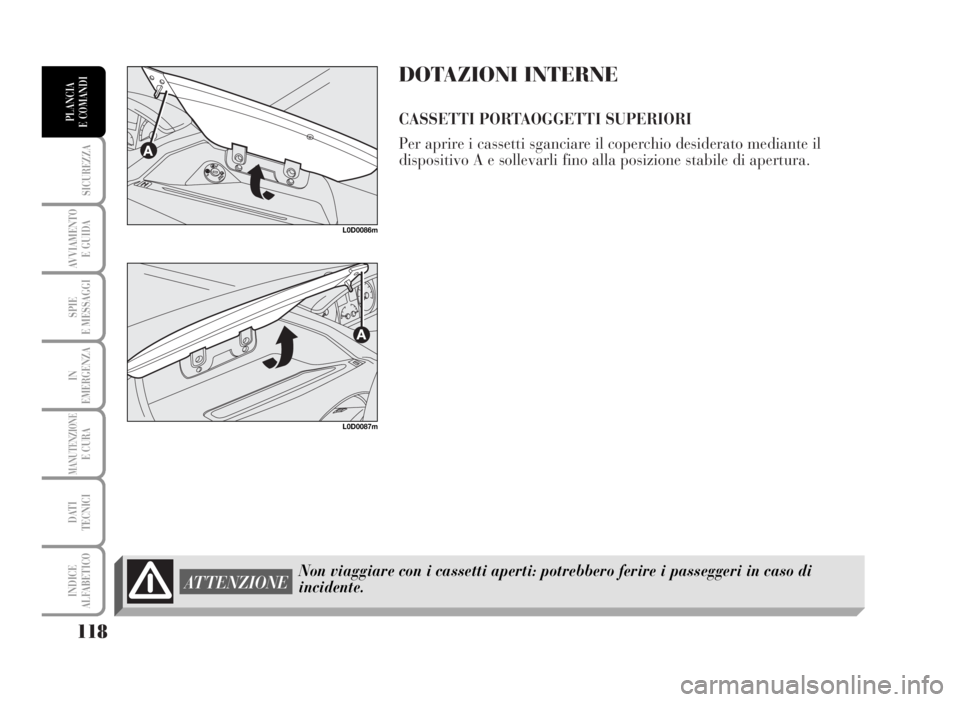

DOTAZIONI INTERNE
CASSETTI PORTAOGGETTI SUPERIORI
Per aprire i cassetti sganciare il coperchio desiderato mediante il
dispositivo A e sollevarli fino alla posizione stabile di apertura.
118
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
L0D0086m
L0D0087m
ATTENZIONENon viaggiare con i cassetti aperti: potrebbero ferire i passeggeri in caso di
incidente.

119
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
VANI PORTAOGGETTI
Il vano A, ricavato nella plancia portastrumenti, è ubicato di fronte al
passeggero anteriore.
Nel vano A è possibile inserire una borsa portaoggetti estraibile E,
richiedibile in Linea Accessori Lancia.
Il vano B, ricavato nella plancia portastrumenti, è ubicato alla sinistra
del volante.
Il vano C ed il vano DIN D, ricavati nella plancia portastrumenti,
sono ubicati in posizione centrale.
Il vano DIN D risulta estraibile per installazione autoradio di Linea
Accessori Lancia.
L0D0088m
L0D0089m
L0D0090mL0D0343m
