Lancia Musa 2007 Libretto Uso Manutenzione (in Italian)

140
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SISTEMA ESP
(Electronic Stability Program)
(dove previsto)
È un sistema di controllo della stabilità della
vettura, che aiuta a mantenere il controllo
direzionale in caso di perdita di aderenza dei
pneumatici.
L’azione del sistema ESP risulta quindi
particolarmente utile quando cambiano le
condizioni di aderenza del fondo stradale.
INTERVENTO DEL SISTEMA
È segnalato dal lampeggio della spia
ásul quadro
strumenti, per informare il guidatore che la vettura
è in condizioni critiche di stabilità ed aderenza.INSERIMENTO DEL SISTEMA
Il sistema ESP si inserisce automaticamente
all’avviamento della vettura e non può essere
disinserito.
SEGNALAZIONI DI ANOMALIE
In caso di eventuale anomalia il sistema ESP si
disinserisce automaticamente e sul quadro strumenti
si accende a luce fissa la spia
á, unitamente al
messaggio visualizzato dal display multifunzionale.
In tal caso rivolgersi, appena possibile, alla Rete
Assistenziale Lancia.
ATTENZIONE
Le prestazioni del sistema ESP non devono indurre il conducente a correre rischi
inutili e non giustificati. La condotta di guida dev’essere sempre adeguata alle
condizioni del fondo stradale, alla visibilità ed al traffico. La responsabilità per
la sicurezza stradale spetta sempre e comunque al conducente.

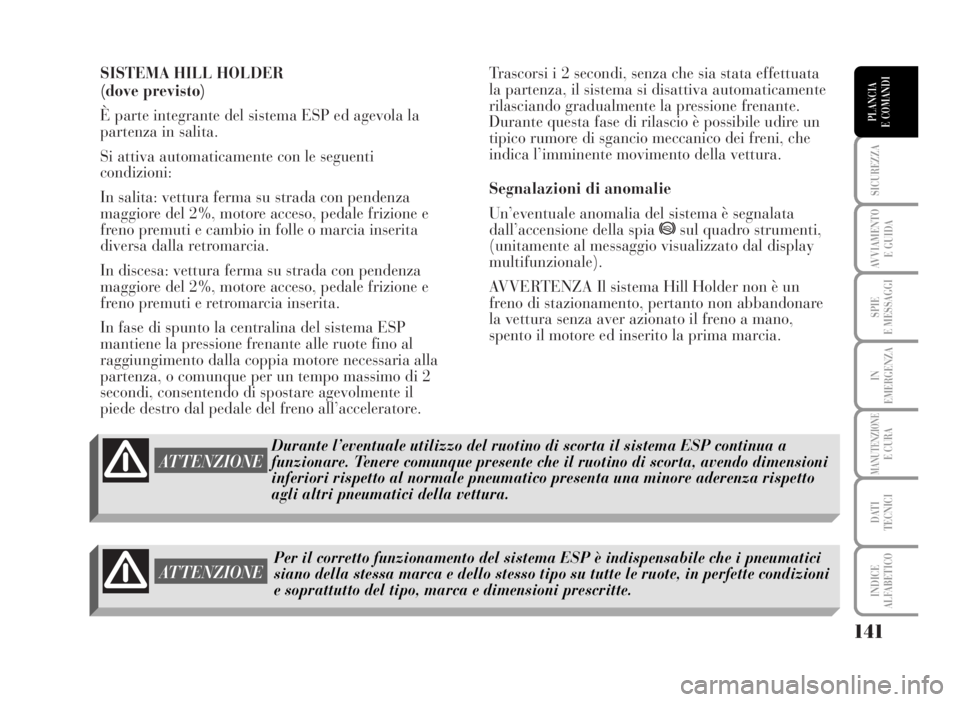

SISTEMA HILL HOLDER
(dove previsto)
È parte integrante del sistema ESP ed agevola la
partenza in salita.
Si attiva automaticamente con le seguenti
condizioni:
In salita: vettura ferma su strada con pendenza
maggiore del 2%, motore acceso, pedale frizione e
freno premuti e cambio in folle o marcia inserita
diversa dalla retromarcia.
In discesa: vettura ferma su strada con pendenza
maggiore del 2%, motore acceso, pedale frizione e
freno premuti e retromarcia inserita.
In fase di spunto la centralina del sistema ESP
mantiene la pressione frenante alle ruote fino al
raggiungimento dalla coppia motore necessaria alla
partenza, o comunque per un tempo massimo di 2
secondi, consentendo di spostare agevolmente il
piede destro dal pedale del freno all’acceleratore.Trascorsi i 2 secondi, senza che sia stata effettuata
la partenza, il sistema si disattiva automaticamente
rilasciando gradualmente la pressione frenante.
Durante questa fase di rilascio è possibile udire un
tipico rumore di sgancio meccanico dei freni, che
indica l’imminente movimento della vettura.
Segnalazioni di anomalie
Un’eventuale anomalia del sistema è segnalata
dall’accensione della spia
*sul quadro strumenti,
(unitamente al messaggio visualizzato dal display
multifunzionale).
AVVERTENZA Il sistema Hill Holder non è un
freno di stazionamento, pertanto non abbandonare
la vettura senza aver azionato il freno a mano,
spento il motore ed inserito la prima marcia.
141
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
ATTENZIONE
Durante l’eventuale utilizzo del ruotino di scorta il sistema ESP continua a
funzionare. Tenere comunque presente che il ruotino di scorta, avendo dimensioni
inferiori rispetto al normale pneumatico presenta una minore aderenza rispetto
agli altri pneumatici della vettura.
ATTENZIONE
Per il corretto funzionamento del sistema ESP è indispensabile che i pneumatici
siano della stessa marca e dello stesso tipo su tutte le ruote, in perfette condizioni
e soprattutto del tipo, marca e dimensioni prescritte.

SISTEMA ASR
(Antislip Regulation)
È parte integrante del sistema ESP e controlla la
vettura ed interviene automaticamente in caso di
slittamento di una od entrambe le ruote motrici.
In funzione delle condizioni di slittamento, vengono
attivati due differenti sistemi di controllo:
❒se lo slittamento interessa entrambe le ruote
motrici, l’ASR interviene riducendo la potenza
trasmessa dal motore;
❒se lo slittamento riguarda solo una delle ruote
motrici, l’ASR interviene frenando
automaticamente la ruota che slitta. L’azione del sistema ASR risulta particolarmente utile
nelle seguenti condizioni:
❒slittamento in curva della ruota interna, dovuto
alle variazioni dinamiche del carico o all’eccessiva
accelerazione;
❒eccessiva potenza trasmessa alle ruote, anche in
relazione alle condizioni del fondo stradale;
❒accelerazione su fondi sdrucciolevoli, innevati o
ghiacciati;
❒perdita di aderenza su fondo bagnato
(aquaplaning).
142
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

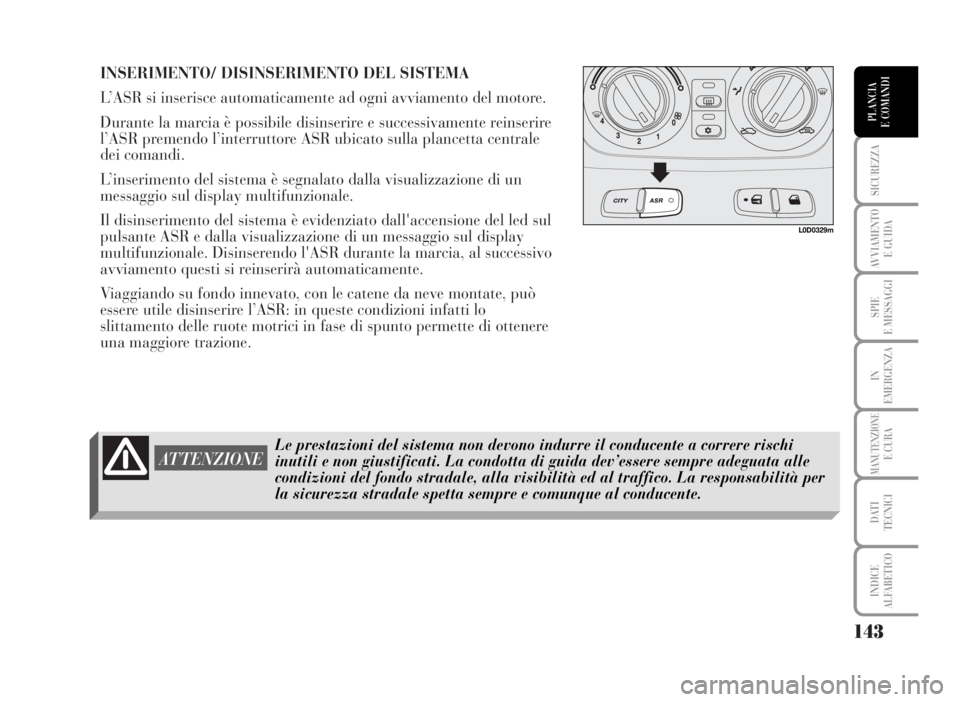

INSERIMENTO/ DISINSERIMENTO DEL SISTEMA
L’ASR si inserisce automaticamente ad ogni avviamento del motore.
Durante la marcia è possibile disinserire e successivamente reinserire
l’ASR premendo l’interruttore ASR ubicato sulla plancetta centrale
dei comandi.
L’inserimento del sistema è segnalato dalla visualizzazione di un
messaggio sul display multifunzionale.
Il disinserimento del sistema è evidenziato dall'accensione del led sul
pulsante ASR e dalla visualizzazione di un messaggio sul display
multifunzionale. Disinserendo l'ASR durante la marcia, al successivo
avviamento questi si reinserirà automaticamente.
Viaggiando su fondo innevato, con le catene da neve montate, può
essere utile disinserire l’ASR: in queste condizioni infatti lo
slittamento delle ruote motrici in fase di spunto permette di ottenere
una maggiore trazione.
143
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
L0D0329m
ATTENZIONELe prestazioni del sistema non devono indurre il conducente a correre rischi
inutili e non giustificati. La condotta di guida dev’essere sempre adeguata alle
condizioni del fondo stradale, alla visibilità ed al traffico. La responsabilità per
la sicurezza stradale spetta sempre e comunque al conducente.

144
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SISTEMA EOBD
Il sistema EOBD (European On Board Diagnosis)
effettua una diagnosi continua dei componenti
correlati alle emissioni presenti sulla vettura.
Segnala inoltre, mediante l’accensione della spia U
sul quadro strumenti (unitamente al messaggio,
dove previsto, visualizzato dal display
multifunzionale riconfigurabile - vedere capitolo
“Spie e messaggi”), la condizione di deterioramento
dei componenti stessi.
L’obiettivo del sistema è quello di:
❒tenere sotto controllo l’efficienza dell’impianto;
❒segnalare un aumento delle emissioni dovuto ad
un malfunzionamento della vettura;
❒segnalare la necessità di sostituire i componenti
deteriorati.Il sistema dispone inoltre di un connettore,
interfacciabile con adeguata strumentazione, che
permette la lettura dei codici di errore memorizzati
in centralina, insieme con una serie di parametri
specifici della diagnosi e del funzionamento del
motore. Questa verifica è possibile anche agli agenti
addetti al controllo del traffico.
AVVERTENZA Dopo l’eliminazione
dell’inconveniente, per la verifica completa
dell’impianto la Rete Assistenziale Lancia è tenuta
ad effettuare test al banco di prova e, qualora fosse
necessario, prove su strada le quali possono
richiedere anche lunga percorrenza.
Se, ruotando la chiave di avviamento in posizione MAR, la spia
Unon si accende oppure se,
durante la marcia, si accende a luce fissa o lampeggiante (unitamente al messaggio visualizzato
dal display multifunzionale riconfigurabile), rivolgersi il più presto possibile alla Rete
Assistenziale Lancia. La funzionalità della spia
Upuò essere verificata mediante apposite
apparecchiature dagli agenti di controllo del traffico. Attenersi alle norme vigenti nel Paese in cui
si circola.

145
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SISTEMA CONTROLLO
PRESSIONE PNEUMATICI T.P.M.S.
(dove previsto)
La vettura può essere equipaggiata con sistema di
monitoraggio della pressione pneumatici T.P.M.S.
(Tyre Pressure Monitoring System).Questo sistema è
costituito da un sensore trasmettitore a
radiofrequenza montato su ciascuna ruota, su
cerchio all'interno del pneumatico, in grado di
inviare alla centralina di controllo le informazioni
relative alla pressione di ogni pneumatico.
AVVERTENZA La centralina del sistema controlla
la pressione dei quattro pneumatici montati sulla
vettura e non quella del ruotino di scorta. Si
consiglia pertanto di includere sempre, nel controllo
della pressione dei pneumatici, anche quella del
ruotino di scorta.AVVERTENZA Il sistema segnala unicamente
valori di pressione inferiori a quelli previsti (vedere
paragrafo "Pressioni di gonfiaggio" nel capitolo
"Dati tecnici").Prestare per tanto la massima
attenzione quando si controlla o ripristina la
pressione dei pneumatici. Una pressione eccessiva
pregiudica la tenuta di strada, aumenta le
sollecitazioni delle sospensioni e delle ruote oltre a
favorire il consumo anomalo dei pneumatici.
AVVERTENZA La pressione dei pneumatici deve
essere verificata con pneumatici riposati e freddi; se
per qualsiasi motivo si controlla la pressione con i
pneumatici caldi, non ridurre la pressione anche se
è superiore al valore previsto, ma ripetere il
controllo quando i pneumatici saranno freddi.
ATTENZIONE
La presenza del sistema T.P.M.S. non esime il conducente dalla regolare verifica
della pressione dei pneumatici e del ruotino(vedere paragrafo “Ruote” al capitolo
“Manutenzione e cura”).

AVVERTENZE PER L'USO
DEL SISTEMA T.P.M.S.
Le segnalazioni di anomalia non vengono
memorizzate e pertanto non saranno visualizzate a
fronte di uno spegnimento e successivo avviamento
del motore. Se le condizioni anomale permangono,
la centralina invierà al quadro strumenti le relative
segnalazioni solamente dopo un breve periodo con
veicolo in movimento.
AVVERTENZA Il sistema T.P.M.S. non è in grado
di segnalare perdite improvvise della pressione dei
pneumatici (per esempio lo scoppio di un
pneumatico). In questo caso arrestare la vettura
frenando con cautela e senza effettuare sterzate
brusche.
AVVERTENZA L'operazione di scambio delle ruote
posteriori con quelle anteriori o la sostituzione dei
pneumatici normali con quelli invernali e viceversa,
richiede anche un intervento di messa a punto del
sistema T.P.M.S. che deve essere effettuato solo
presso la Rete Assistenziale Lancia.
AVVERTENZA Il sistema T.P.M.S. richiede l'uso di
equipaggiamenti specifici. Consultare la Rete
Assistenziale Lancia per sapere quali sono gli
accessori compatibili con il sistema (ruote, coppe
ruote, ecc.). L'impiego di altri accessori potrebbe
impedire il normale funzionamento del sistema. A causa della specificità delle valvole, utilizzare
unicamente i liquidi sigillanti per la riparazione
pneumatici omologati Lancia; l'impiego di altri
liquidi potrebbe impedire il normale funzionamento
del sistema.
AVVERTENZA La pressione dei pneumatici può
variare in funzione della temperatura esterna. Il
sistema T.P.M.S. può segnalare temporaneamente
una pressione insufficiente. In tal controllare la
pressione delle gomme a freddo e, se necessario,
ripristinare i valori di gonfiaggio.
AVVERTENZA Se la vettura è dotata di sistema
T.P.M.S. le operazioni di montaggio e smontaggio
dei pneumatici e / o cerchi richiedono precauzioni
particolari; per evitare di danneggiare o montare
erroneamente i sensori, la sostituzione dei
pneumatici e / o cerchi deve essere effettuata
solamente da personale specializzato. Rivolgersi alla
Rete Assistenziale Lancia.
AVVERTENZA Se la vettura è dotata di sistema
T.P.M.S. quando un pneumatico viene smontato, è
opportuno sostituire anche la guarnizione in gomma
della valvola. Rivolgersi alla Rete Assistenziale
Lancia.
AVVERTENZA Nel caso in cui, a seguito
dell'utilizzo del kit di riparazione rapida Fix&Go,
dopo avere ripristinato le condizioni iniziali, la
segnalazione di pneumatico forato permanga sul
quadro di bordo, rivolgersi alla Rete Assistenziale
Lancia.
146
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

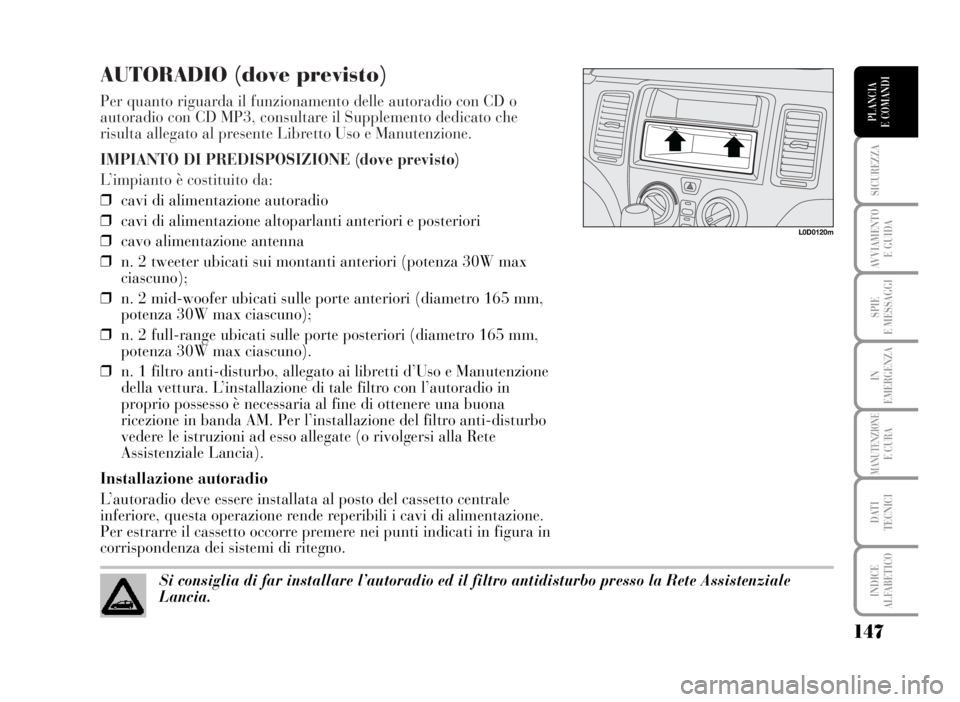

AUTORADIO (dove previsto)
Per quanto riguarda il funzionamento delle autoradio con CD o
autoradio con CD MP3, consultare il Supplemento dedicato che
risulta allegato al presente Libretto Uso e Manutenzione.
IMPIANTO DI PREDISPOSIZIONE (dove previsto)
L’impianto è costituito da:
❒cavi di alimentazione autoradio
❒cavi di alimentazione altoparlanti anteriori e posteriori
❒cavo alimentazione antenna
❒n. 2 tweeter ubicati sui montanti anteriori (potenza 30W max
ciascuno);
❒n. 2 mid-woofer ubicati sulle porte anteriori (diametro 165 mm,
potenza 30W max ciascuno);
❒n. 2 full-range ubicati sulle porte posteriori (diametro 165 mm,
potenza 30W max ciascuno).
❒n. 1 filtro anti-disturbo, allegato ai libretti d’Uso e Manutenzione
della vettura. L’installazione di tale filtro con l’autoradio in
proprio possesso è necessaria al fine di ottenere una buona
ricezione in banda AM. Per l’installazione del filtro anti-disturbo
vedere le istruzioni ad esso allegate (o rivolgersi alla Rete
Assistenziale Lancia).
Installazione autoradio
L’autoradio deve essere installata al posto del cassetto centrale
inferiore, questa operazione rende reperibili i cavi di alimentazione.
Per estrarre il cassetto occorre premere nei punti indicati in figura in
corrispondenza dei sistemi di ritegno.
147
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
L0D0120m
Si consiglia di far installare l’autoradio ed il filtro antidisturbo presso la Rete Assistenziale
Lancia.

PREDISPOSIZIONE TELEFONO CELLULARE (dove previsto)
La predisposizione telefono cellulare abbinata all'autoradio con CD o CD MP3 è costituita da:
❒antenna bifunzione (autoradio + telefono cellulare 900/1800 MHz), ubicata sul tetto vettura;
❒cavi di collegamento all’antenna bifunzione e cablaggio con connettore a 10 vie.
Il connettore è ubicato tra il piantone di guida e mobiletto centrale.
148
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
L’acquisto del kit viva voce è a cura del Cliente in quanto deve essere compatibile con il proprio
telefono cellulare. Si consiglia di installare il microfono in prossimità della plafoniera anteriore.
ATTENZIONE
Per l’installazione del telefono cellulare ed il collegamento alla
predisposizione presente in vettura, rivolgersi alla Rete Assistenziale Lancia
in modo da prevenire ogni possibile inconveniente che possa compromettere la
sicurezza della vettura.
ATTENZIONELa potenza massima applicabile all’antenna è di 20W.

ACCESSORI ACQUISTATI
DALL’UTENTE
Se, dopo l’acquisto della vettura, si desidera
installare a bordo accessori elettrici che necessitano
di alimentazione elettrica permanente (autoradio,
antifurto satellitare, ecc.) o comunque gravanti sul
bilancio elettrico, rivolgersi presso la Rete
Assistenziale Lancia, che oltre a suggerire i
dispositivi più idonei appartenenti alla
Lineaccessori Lancia, verificherà se l’impianto
elettrico della vettura è in grado di sostenere il
carico richiesto, o se, invece, sia necessario
integrarlo con una batteria maggiorata.
INSTALLAZIONE DISPOSITIVI
ELETTRICI/ELETTRONICI
I dispositivi elettrici/elettronici installati
successivamente all’acquisto della vettura e
nell’ambito del servizio post vendita devono essere
provvisti del contrassegno:
Fiat Auto S.p.A. autorizza il montaggio di
apparecchiature ricetrasmittenti a condizione che le
installazioni vengano eseguite a regola d’arte,
rispettando le indicazioni del costruttore, presso un
centro specializzato.
AVVERTENZA il montaggio di dispositivi che
comportino modifiche delle caratteristiche della
vettura, possono determinare il ritiro del permesso dicircolazione da parte delle autorità preposte e
l’eventuale decadimento della garanzia limitatamente
ai difetti causati dalla predetta modifica o ad essa
direttamente o indirettamente riconducibili.
Fiat Auto S.p.A. declina ogni responsabilità per i
danni derivanti dall’installazione di accessori non
forniti o raccomandati da Fiat Auto S.p.A. ed
installati non in conformità delle prescrizioni fornite.
RADIOTRASMETTITORI E TELEFONI
CELLULARI
Gli apparecchi radiotrasmettitori (cellulari e-tacs,
CB e similari) non possono essere usati all’interno
della vettura, a meno di utilizzare un’antenna
separata montata esternamente alla vettura stessa.
L’impiego di tali dispositivi all’interno dell’abitacolo
(senza antenna esterna) può causare, oltre a
potenziali danni per la salute dei passeggeri,
malfunzionamenti ai sistemi elettronici di cui la
vettura è equipaggiata, compromettendo la
sicurezza della vettura stessa.
Inoltre l’efficienza di trasmissione e di ricezione da
tali apparati può risultare degradata dall’effetto
schermante della scocca della vettura.
Per quanto riguarda l’impiego dei telefoni cellulari
(GSM, GPRS, UMTS) dotati di omologazione
ufficiale CE, si raccomanda di attenersi
scrupolosamente alle istruzioni fornite dal
costruttore del telefono cellulare.
149
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
