Lancia Phedra 2010 Brugs- og vedligeholdelsesvejledning (in Danish)

230
Anvendelse
BEMÆRKPåfyld eller bland aldrig med andre væsker med specifikationer, der afviger fra de beskrevne.Anvendelse
Mekaniske gear og
differentialer
Hydraulisk servostyring
Elektronisk
automatgear
Homokinetiske led
i hjulsiden
Hydrauliske bremser
og hydrauliske
koblingsbetjeninger
Kølekredsløb
Anvendelsesprocent:
50% vand
50% PARAFLU UP
Skal blandes i dieselo-
lien (25 cc pr. 10 liter)
Skal benyttes
til sprinkleranlæg
enten i ren form eller
fortyndet Originale væsker og
smøremidler
TUTELA CAR
EXPERYA
Contractual Technical
Reference N° F178.B06
TUTELA GI/E
Contractual Technical
Reference N° F001.C94
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU UP
Contractual Technical
Reference N° F101.M01
TUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06
TUTELA
PROFESSIONAL
SC 35
Contractual Technical
Reference N° F201.D02 Kvalitetsspecikationer for væsker og smøremidler
for bilens korrekte funktion
Syntetisk smøremiddel med styrkegrad SAE 75W-80.
Opfylder standarden API GL-4.
Specifikation
FIAT 9.55550-MZ2.
Smøremidler for automatiske transmissioner.
Opfylder standarden “ATF DEXRON III”.
SpecifikationFIAT 9.55550-AG2.
Smørefedt med molybdændisulfid til høje
driftstemperaturer. Konsistens NLGI 1-2.
KvalifikationFIAT 9.55580.
Syntetisk væske til bremsesystemer og kobling
Opfylder standarderne: FMVSS n° 116 DOT 4, ISO 4925,
SAE J 1704.
SpecifikationFIAT 9.55597.
Beskyttelse med frostsikringsvirkning, rød farve, på basis af
inhiberet monoethylenglycol med organisk formel.
Opfylder standarderne CUNA NC 956-16, ASTM D 3306
SpecifikationFIAT 9.55523.
Tilsætningsmiddel til diesel med beskyttende virkning for
Dieselmotorer.
Blanding af sprit og afspændingsmidler CUNA NC 956-11.
SpecifikationFIAT 9.55522. Smøremidler og
fedter til transmi-
sisoner
Bremsevæske
Kølervæske i
Additiv
Brændstof
Sprinklervæske til
frontrudevasker
og bagrudevasker
212-232 Phedra LUM DK 17-11-2009 10:25 Pagina 230

231
BRÆNDSTOFFORB
RUG
Værdierne for brændstofforbrug, der
fremgår af tabellerne, fastsættes på
basis af godkendelsestestene, som fo-
reskrives af specifikke EU-direktiver.
Ved måling af forbruget følges ne-
denstående procedurer:
–Bykørsel: begynder med kolds-
tart, så foretages en kørsel, der simu-
lerer bilens bykørsel;–cyklus uden for by: der foretages
en kørsel, som simulerer bilens kørsel
uden for byer med hyppige accelera-
tioner i alle gear og kørehastighed fra
0 til 120 km/h;
–blandet kørsel: fastlægges med
en vægtning på cirka 37% af bykør-
sel og cirka 63% kørsel udenfor byer.BEMÆRK Strækningstype, tra-
fikforhold, vejrforhold, køremåde,
bilens generelle tilstand, ud-
gave/udstyr/tilbehør, brug af air-
condition, bilens last, monteret
tagbagagebærer, andre situationer,
der skader den aerodynamiske
gennemtrængning, eller modstand
under fremkørsel, fører til andre
forbrugsværdier end de aflæste (se
”Begrænsning af driftsudgifter og
miljøforurening” i kapitlet ”Kor-
rekt brug af bilen”.
2.2 JTD
170 HK
9,2
6,2
7,22.2 JTD
170 HK c.a.
11,0
6,6
8,2 2.0 JTD
136 HK
9,0
6,0
7,12.0 JTD
120 HK
8,8
5,8
6,9
Forbrug i overensstemmelse med direktivet 1999/100/CE (liter × 100 km)
Bykørsel
Kørsel uden for byen
Kombineret
212-232 Phedra LUM DK 17-11-2009 10:25 Pagina 231

CO2EMISSIONER I UDSTØDNINGEN
De CO2-emissioner i udstødningen, der er anført i nedenstående tabel, refererer til blandet kørsel i henhold til direktivet
1999/100/CE (g/km):
2.0 JTD
120 HK
1822.0 JTD
136 HK
1882.2 JTD
170 HK c.a.
218 2.2 JTD
170 HK
191
232
212-232 Phedra LUM DK 17-11-2009 10:25 Pagina 232

233
ALFABETISK INDHOLDSFORTEGNELSE
ABS ...................................... 116
– Elektronisk bremseregulator
EBD ................................. 118
ABS-system ............................ 116
Aerosol flasker (advarsel) ....... 211
Airbags fortil og i siden .......... 124
– airbags i siderne (side bags
og window bags) .............. 126
– frontairbag
i passagersiden ................. 125
– generelt ............................ 128
– Manuel frakobling af frontair-
bag i passagersiden .......... 126
Aircondition, automatisk ........ 68
– betjeningsknapper bagtil
– betjeningsknapper fortil ... 72
– tænding ............................ 73
Airconditionanlæg .................. 66
– luftåbninger og dyser .... 67-68
Anhængere (trækning) ........... 147
Anhængertræk ....................... 147
Anlæg til modvirkning
af fordampning ................... 6Anordninger til reduktion
af emisisoner ....................... 6-7
Armlæn .................................. 37
Armlæn .................................. 37
Askebæger .............................. 100
ASR ........................................ 120
ASR-system ............................ 121
Audio – video ......................... 96
Audio – Video stik ................. 96
Autoclose (funktion) .............. 22
Autoclose-funktion ................. 22
Automatisk tænding af lygter .. 80
Bagagenet (bagagerum) ....... 99
Bagagerum
– rullegardin til tildækning
af bagagerum ................... 111
– bagagenet ......................... 99
– belysning af bagagerum ... 104
– forankring af last ............. 110
– net til adskillelse
af kabinen ........................ 112
– Nødåbning af bagklappen .. 109– oplukning /aflåsning af
bagklap udefra ................. 109
– transport af bagage .......... 110
Bagagerum
– nødåbning ........................ 109
– oplåsning/aflåsning .......... 109
Bagagestænger ....................... 114
Bagruder
– åbning til siden ................ 106
Bagrudevasker
– kontakt ............................ 84
– væske ............................... 195
Bagrudevisker
– kontakt ............................ 84
– udskiftning
af viskerblade ................... 207
Bagrudeviskerblad
– udskiftning ....................... 207
Bagsæder ................................ 32
– armlæn ............................. 37
– fjernelse ............................ 34
– hovedstøtter ..................... 36
– indstillinger ................... 32-33
– indvendig placering ....... 34-35
233-244 Phedra LUM DK 17-11-2009 10:26 Pagina 233

234

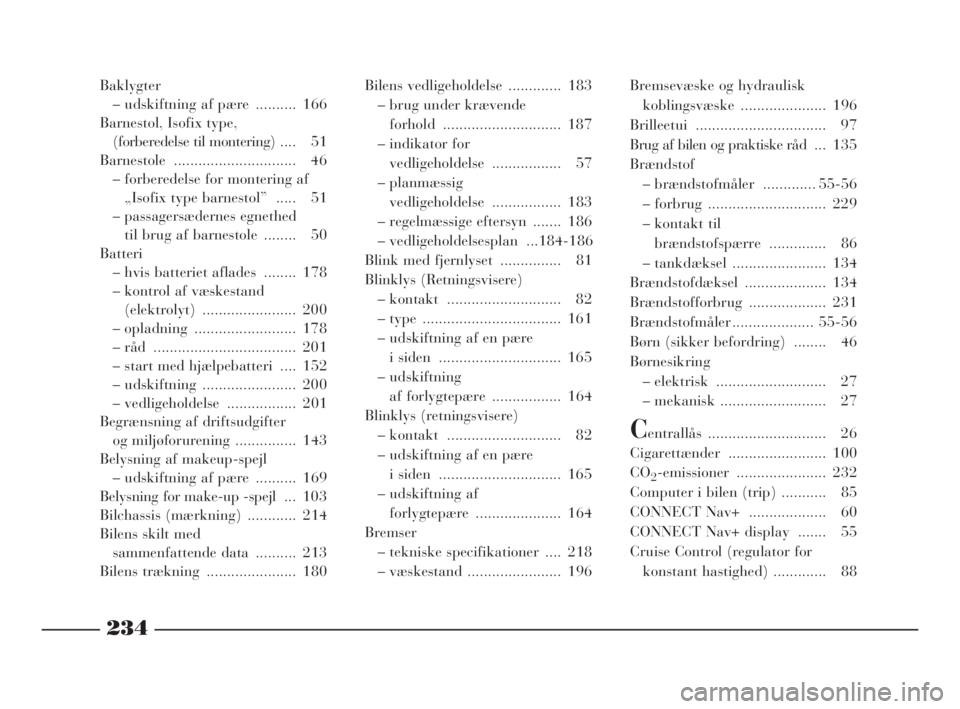

Baklygter
– udskiftning af pære .......... 166
Barnestol, Isofix type,
(forberedelse til montering).... 51
Barnestole .............................. 46
– forberedelse for montering af
„Isofix type barnestol” ..... 51
– passagersædernes egnethed
til brug af barnestole ........ 50
Batteri
– hvis batteriet aflades ........ 178
– kontrol af væskestand
(elektrolyt) ....................... 200
– opladning ......................... 178
– råd ................................... 201
– start med hjælpebatteri .... 152
– udskiftning ....................... 200
– vedligeholdelse ................. 201
Begrænsning af driftsudgifter
og miljøforurening ............... 143
Belysning af makeup-spejl
– udskiftning af pære .......... 169
Belysning for make-up -spejl ... 103
Bilchassis (mærkning) ............ 214
Bilens skilt med
sammenfattende data .......... 213
Bilens trækning ...................... 180Bilens vedligeholdelse ............. 183
– brug under krævende
forhold ............................. 187
– indikator for
vedligeholdelse ................. 57
– planmæssig
vedligeholdelse ................. 183
– regelmæssige eftersyn ....... 186
– vedligeholdelsesplan ...184-186
Blink med fjernlyset ............... 81
Blinklys (Retningsvisere)
– kontakt ............................ 82
– type .................................. 161
– udskiftning af en pære
i siden .............................. 165
– udskiftning
af forlygtepære ................. 164
Blinklys (retningsvisere)
– kontakt ............................ 82
– udskiftning af en pære
i siden .............................. 165
– udskiftning af
forlygtepære ..................... 164
Bremser
– tekniske specifikationer .... 218
– væskestand ....................... 196Bremsevæske og hydraulisk
koblingsvæske ..................... 196
Brilleetui ................................ 97
Brug af bilen og praktiske råd ... 135
Brændstof
– brændstofmåler ............. 55-56
– forbrug ............................. 229
– kontakt til
brændstofspærre .............. 86
– tankdæksel ....................... 134
Brændstofdæksel .................... 134
Brændstofforbrug ................... 231
Brændstofmåler .................... 55-56
Børn (sikker befordring) ........ 46
Børnesikring
– elektrisk ........................... 27
– mekanisk .......................... 27
Centrallås ............................. 26
Cigarettænder ........................ 100
CO
2-emissioner ...................... 232
Computer i bilen (trip) ........... 85
CONNECT Nav+ ................... 60
CONNECT Nav+ display ....... 55
Cruise Control (regulator for
konstant hastighed) ............. 88
233-244 Phedra LUM DK 17-11-2009 10:26 Pagina 234

235

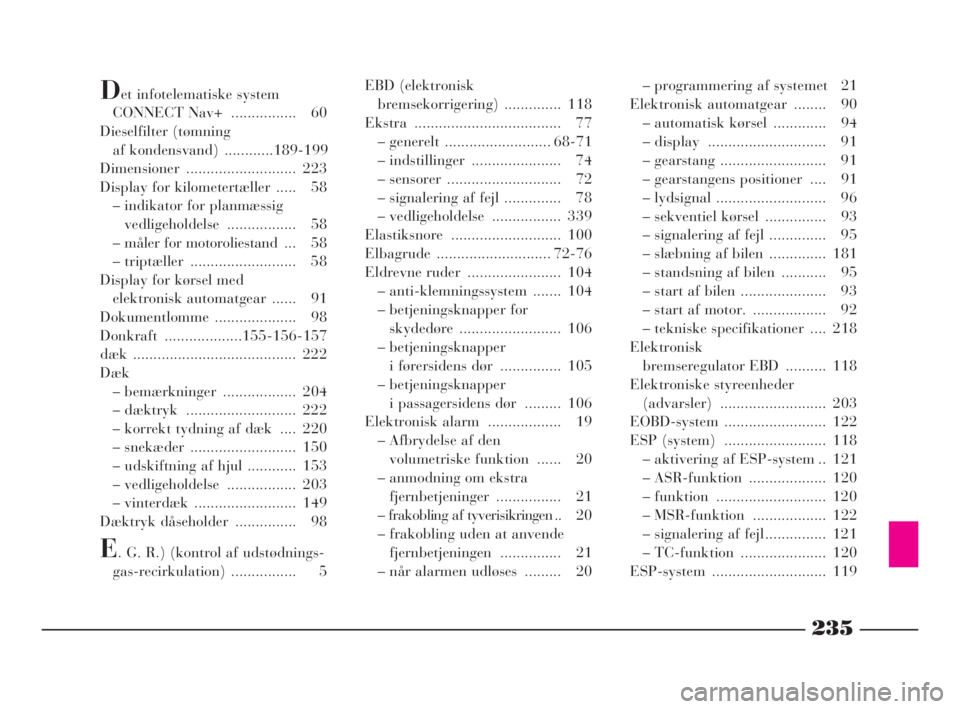

Det infotelematiske system
CONNECT Nav+ ................ 60
Dieselfilter (tømning
af kondensvand) ............189-199
Dimensioner ........................... 223
Display for kilometertæller ..... 58
– indikator for planmæssig
vedligeholdelse ................. 58
– måler for motoroliestand ... 58
– triptæller .......................... 58
Display for kørsel med
elektronisk automatgear ...... 91
Dokumentlomme .................... 98
Donkraft ...................155-156-157
dæk ........................................ 222
Dæk
– bemærkninger .................. 204
– dæktryk ........................... 222
– korrekt tydning af dæk .... 220
– snekæder .......................... 150
– udskiftning af hjul ............ 153
– vedligeholdelse ................. 203
– vinterdæk ......................... 149
Dæktryk dåseholder ............... 98
E. G. R.) (kontrol af udstødnings-
gas-recirkulation) ................ 5EBD (elektronisk
bremsekorrigering) .............. 118
Ekstra .................................... 77
– generelt .......................... 68-71
– indstillinger ...................... 74
– sensorer ............................ 72
– signalering af fejl .............. 78
– vedligeholdelse ................. 339
Elastiksnore ........................... 100
Elbagrude ............................ 72-76
Eldrevne ruder ....................... 104
– anti-klemningssystem ....... 104
– betjeningsknapper for
skydedøre ......................... 106
– betjeningsknapper
i førersidens dør ............... 105
– betjeningsknapper
i passagersidens dør ......... 106
Elektronisk alarm .................. 19
– Afbrydelse af den
volumetriske funktion ...... 20
– anmodning om ekstra
fjernbetjeninger ................ 21
– frakobling af tyverisikringen .. 20
– frakobling uden at anvende
fjernbetjeningen ............... 21
– når alarmen udløses ......... 20– programmering af systemet 21
Elektronisk automatgear ........ 90
– automatisk kørsel ............. 94
– display ............................. 91
– gearstang .......................... 91
– gearstangens positioner .... 91
– lydsignal ........................... 96
– sekventiel kørsel ............... 93
– signalering af fejl .............. 95
– slæbning af bilen .............. 181
– standsning af bilen ........... 95
– start af bilen ..................... 93
– start af motor. .................. 92
– tekniske specifikationer .... 218
Elektronisk
bremseregulator EBD .......... 118
Elektroniske styreenheder
(advarsler) .......................... 203
EOBD-system ......................... 122
ESP (system) ......................... 118
– aktivering af ESP-system .. 121
– ASR-funktion ................... 120
– funktion ........................... 120
– MSR-funktion .................. 122
– signalering af fejl ............... 121
– TC-funktion ..................... 120
ESP-system ............................ 119
233-244 Phedra LUM DK 17-11-2009 10:26 Pagina 235

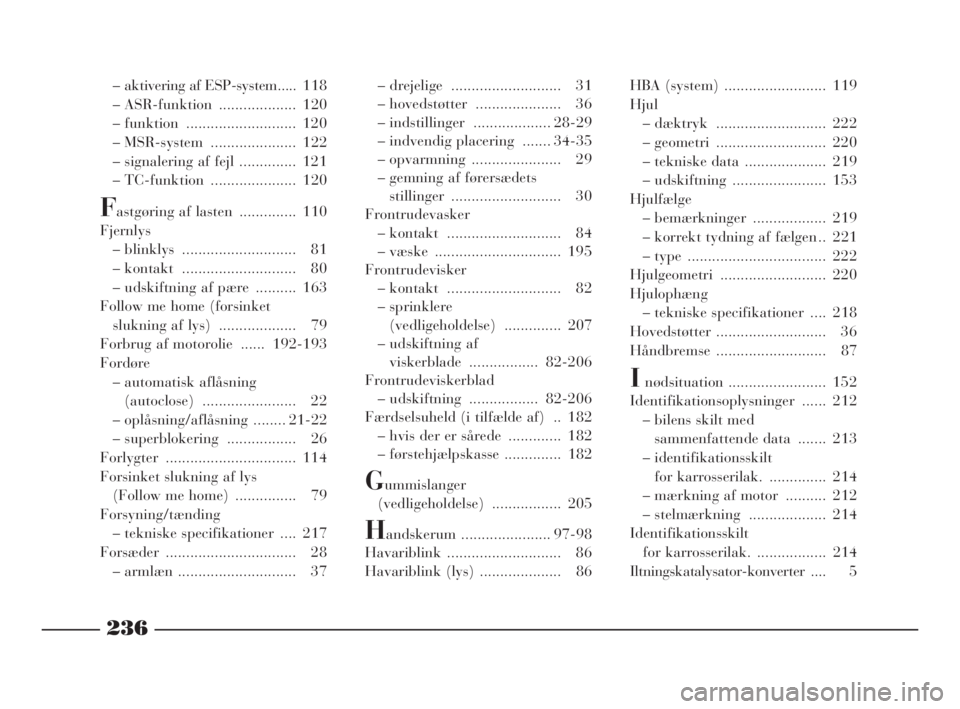

236
– aktivering af ESP-system..... 118
– ASR-funktion ................... 120
– funktion ........................... 120
– MSR-system ..................... 122
– signalering af fejl .............. 121
– TC-funktion ..................... 120
Fastgøring af lasten .............. 110
Fjernlys
– blinklys ............................ 81
– kontakt ............................ 80
– udskiftning af pære .......... 163
Follow me home (forsinket
slukning af lys) ................... 79
Forbrug af motorolie ...... 192-193
Fordøre
– automatisk aflåsning
(autoclose) ....................... 22
– oplåsning/aflåsning ........ 21-22
– superblokering ................. 26
Forlygter ................................ 114
Forsinket slukning af lys
(Follow me home) ............... 79
Forsyning/tænding
– tekniske specifikationer .... 217
Forsæder ................................ 28
– armlæn ............................. 37– drejelige ........................... 31
– hovedstøtter ..................... 36
– indstillinger ................... 28-29
– indvendig placering ....... 34-35
– opvarmning ...................... 29
– gemning af førersædets
stillinger ........................... 30
Frontrudevasker
– kontakt ............................ 84
– væske ............................... 195
Frontrudevisker
– kontakt ............................ 82
– sprinklere
(vedligeholdelse) .............. 207
– udskiftning af
viskerblade ................. 82-206
Frontrudeviskerblad
– udskiftning ................. 82-206
Færdselsuheld (i tilfælde af) .. 182
– hvis der er sårede ............. 182
– førstehjælpskasse .............. 182
Gummislanger
(vedligeholdelse) ................. 205
Handskerum ...................... 97-98
Havariblink ............................ 86
Havariblink (lys) .................... 86HBA (system) ......................... 119
Hjul
– dæktryk ........................... 222
– geometri ........................... 220
– tekniske data .................... 219
– udskiftning ....................... 153
Hjulfælge
– bemærkninger .................. 219
– korrekt tydning af fælgen .. 221
– type .................................. 222
Hjulgeometri .......................... 220
Hjulophæng
– tekniske specifikationer .... 218
Hovedstøtter ........................... 36
Håndbremse ........................... 87
Inødsituation ........................ 152
Identifikationsoplysninger ...... 212
– bilens skilt med
sammenfattende data ....... 213
– identifikationsskilt
for karrosserilak. .............. 214
– mærkning af motor .......... 212
– stelmærkning ................... 214
Identifikationsskilt
for karrosserilak. ................. 214
Iltningskatalysator-konverter.... 5
233-244 Phedra LUM DK 17-11-2009 10:26 Pagina 236

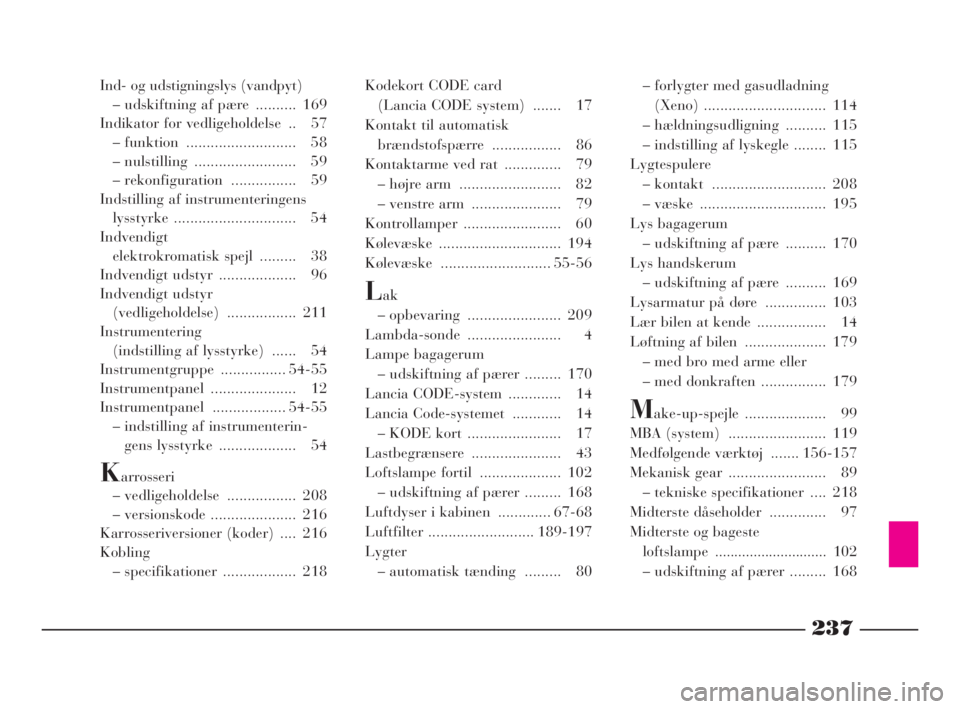

237
Ind- og udstigningslys (vandpyt)
– udskiftning af pære .......... 169
Indikator for vedligeholdelse .. 57
– funktion ........................... 58
– nulstilling ......................... 59
– rekonfiguration ................ 59
Indstilling af instrumenteringens
lysstyrke .............................. 54
Indvendigt
elektrokromatisk spejl ......... 38
Indvendigt udstyr ................... 96
Indvendigt udstyr
(vedligeholdelse) ................. 211
Instrumentering
(indstilling af lysstyrke) ...... 54
Instrumentgruppe ................ 54-55
Instrumentpanel ..................... 12
Instrumentpanel .................. 54-55
– indstilling af instrumenterin-
gens lysstyrke ................... 54
Karrosseri
– vedligeholdelse ................. 208
– versionskode ..................... 216
Karrosseriversioner (koder) .... 216
Kobling
– specifikationer .................. 218Kodekort CODE card
(Lancia CODE system) ....... 17
Kontakt til automatisk
brændstofspærre ................. 86
Kontaktarme ved rat .............. 79
– højre arm ......................... 82
– venstre arm ...................... 79
Kontrollamper ........................ 60
Kølevæske .............................. 194
Kølevæske ........................... 55-56
Lak
– opbevaring ....................... 209
Lambda-sonde ....................... 4
Lampe bagagerum
– udskiftning af pærer ......... 170
Lancia CODE-system ............. 14
Lancia Code-systemet ............ 14
– KODE kort ....................... 17
Lastbegrænsere ...................... 43
Loftslampe fortil .................... 102
– udskiftning af pærer ......... 168
Luftdyser i kabinen ............. 67-68
Luftfilter .......................... 189-197
Lygter
– automatisk tænding ......... 80– forlygter med gasudladning
(Xeno) .............................. 114
– hældningsudligning .......... 115
– indstilling af lyskegle ........ 115
Lygtespulere
– kontakt ............................ 208
– væske ............................... 195
Lys bagagerum
– udskiftning af pære .......... 170
Lys handskerum
– udskiftning af pære .......... 169
Lysarmatur på døre ............... 103
Lær bilen at kende ................. 14
Løftning af bilen .................... 179
– med bro med arme eller
– med donkraften ................ 179
Make-up-spejle .................... 99
MBA (system) ........................ 119
Medfølgende værktøj ....... 156-157
Mekanisk gear ........................ 89
– tekniske specifikationer .... 218
Midterste dåseholder .............. 97
Midterste og bageste
loftslampe............................. 102
– udskiftning af pærer ......... 168
233-244 Phedra LUM DK 17-11-2009 10:26 Pagina 237

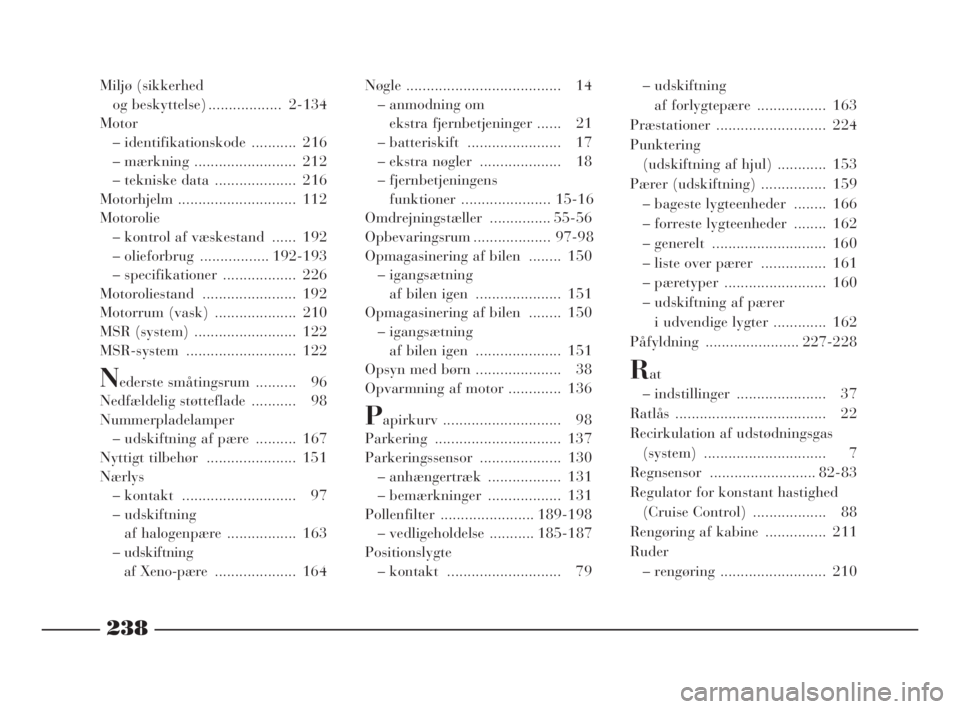

238
Miljø (sikkerhed
og beskyttelse) .................. 2-134
Motor
– identifikationskode ........... 216
– mærkning ......................... 212
– tekniske data .................... 216
Motorhjelm ............................. 112
Motorolie
– kontrol af væskestand ...... 192
– olieforbrug ................. 192-193
– specifikationer .................. 226
Motoroliestand ....................... 192
Motorrum (vask) .................... 210
MSR (system) ......................... 122
MSR-system ........................... 122
Nederste småtingsrum .......... 96
Nedfældelig støtteflade ........... 98
Nummerpladelamper
– udskiftning af pære .......... 167
Nyttigt tilbehør ...................... 151
Nærlys
– kontakt ............................ 97
– udskiftning
af halogenpære ................. 163
– udskiftning
af Xeno-pære .................... 164Nøgle ...................................... 14
– anmodning om
ekstra fjernbetjeninger ...... 21
– batteriskift ....................... 17
– ekstra nøgler .................... 18
– fjernbetjeningens
funktioner ...................... 15-16
Omdrejningstæller ............... 55-56
Opbevaringsrum ................... 97-98
Opmagasinering af bilen ........ 150
– igangsætning
af bilen igen ..................... 151
Opmagasinering af bilen ........ 150
– igangsætning
af bilen igen ..................... 151
Opsyn med børn ..................... 38
Opvarmning af motor ............. 136
Papirkurv ............................. 98
Parkering ............................... 137
Parkeringssensor .................... 130
– anhængertræk .................. 131
– bemærkninger .................. 131
Pollenfilter ....................... 189-198
– vedligeholdelse ........... 185-187
Positionslygte
– kontakt ............................ 79– udskiftning
af forlygtepære ................. 163
Præstationer ........................... 224
Punktering
(udskiftning af hjul) ............ 153
Pærer (udskiftning) ................ 159
– bageste lygteenheder ........ 166
– forreste lygteenheder ........ 162
– generelt ............................ 160
– liste over pærer ................ 161
– pæretyper ......................... 160
– udskiftning af pærer
i udvendige lygter ............. 162
Påfyldning ....................... 227-228
Rat
– indstillinger ...................... 37
Ratlås ..................................... 22
Recirkulation af udstødningsgas
(system) .............................. 7
Regnsensor .......................... 82-83
Regulator for konstant hastighed
(Cruise Control) .................. 88
Rengøring af kabine ............... 211
Ruder
– rengøring .......................... 210
233-244 Phedra LUM DK 17-11-2009 10:26 Pagina 238

239
Rudeviskersprinkler
(vedligeholdelse) ................. 207
Rullegardin til tildækning
af bagagerum ............... 111-112
Rum under forsæderne ........... 97
Selestrammere
(sikkerhedsseler) ................. 43
Sensor for automatiske forlygter
(tusmørkesensor) ................ 80
– kontakt ............................ 80
Servostyringsvæske ................ 195
Sidespejle
– elektrisk
sammenfoldning ................ 39
– indvendig ......................... 38
– udvendige ......................... 38
Signaler for korrekt kørsel....... 8
Sikker befordring af børn ....... 46
Sikker kørsel .......................... 138
– bjergkørsel ....................... 142
– før du sætter
dig til rattet....................... 138
– kørsel i regn ..................... 141
– kørsel i tåge ...................... 141
– kørsel med ABS ................ 142
– kørsel om natten .............. 140– kørsel på sne og is ............ 142
– under kørsel ..................... 139
Sikkerhedsseler
– anvendelse ............... 39-41-42
– generelt ............................ 44
– højdeindstilling ................. 40
– lastbegrænsere .................. 43
– selestrammere .................. 43
– vedligeholdelse
af sikkerhedsselerne .......... 45
Sikringer (udskiftning) ........... 170
– generelt ............................ 170
– liste............................. 174-177
– sikringsboks
i handskerum ............ 172-174
– sikringsboks
i motorrum ................ 173-176
– sikringsboks ved siden
af batteri ................... 172-175
Skydedøre
– oplåsning/aflåsning ........ 24-25
Smøremidler ........................... 227
Snekæder ............................... 150
Solgardin ................................ 99
Solskærme .............................. 99
Soltage ................................... 107
– oplåsning/aflåsning .... 107-108Speedometer ........................... 55
Spejl til opsyn med børn ......... 38
Standsning af motor ............... 137
Start af motor ........................ 135
– opvarmning af motor ....... 136
– slukning af motor ............. 137
– start med
hjælpebatteri .................... 152
– start med påløb ......... 136-153
– tændingslås ...................... 21
Stoplys (stop) ......................... 166
– ekstra stoplygte
(3. stoplygte) .................... 167
Strømudtag ............................ 104
Styretøj
– tekniske specifikationer .... 219
Støttehåndtag ......................... 99
Superblokering af døre ........... 26
Symboler ................................. 9
T. P. M. S.-system ................ 122
TC (system) ........................... 121
Tekniske specifikationer ......... 212
Tilbehør anskaffet
af ejeren .............................. 132
Transmission
– tekniske specifikationer .... 218
233-244 Phedra LUM DK 17-11-2009 10:26 Pagina 239
