Lancia Phedra 2010 Brugs- og vedligeholdelsesvejledning (in Danish)

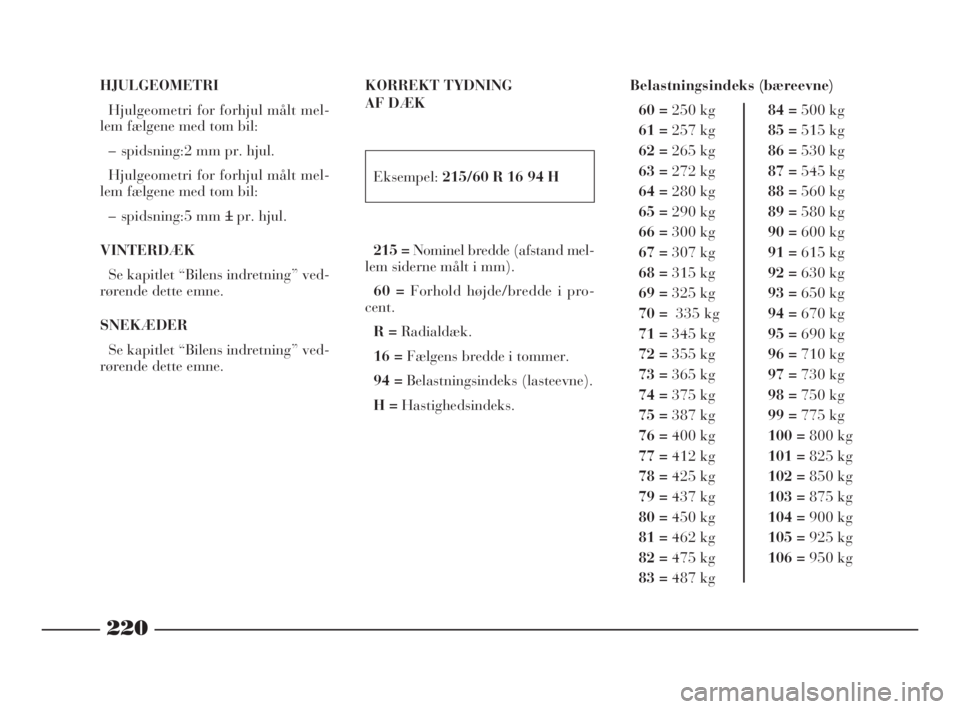

220
HJULGEOMETRI
Hjulgeometri for forhjul målt mel-
lem fælgene med tom bil:
– spidsning: 2 mm pr. hjul.
Hjulgeometri for forhjul målt mel-
lem fælgene med tom bil:
– spidsning: 5 mm ±1 pr. hjul.
VINTERDÆK
Se kapitlet “Bilens indretning” ved-
rørende dette emne.
SNEKÆDER
Se kapitlet “Bilens indretning” ved-
rørende dette emne.KORREKT TYDNING
AF DÆK
Eksempel:215/60 R 16 94 H
215 =Nominel bredde (afstand mel-
lem siderne målt i mm).
60 =Forhold højde/bredde i pro-
cent.
R =Radialdæk.
16 =Fælgens bredde i tommer.
94 =Belastningsindeks (lasteevne).
H =Hastighedsindeks.Belastningsindeks (bæreevne)
60 =250 kg84 =500 kg
61 =257 kg85 =515 kg
62 =265 kg86 =530 kg
63 =272 kg87 =545 kg
64 =280 kg88 =560 kg
65 =290 kg89 =580 kg
66 =300 kg90 =600 kg
67 =307 kg91 =615 kg
68 =315 kg92 =630 kg
69 =325 kg93 =650 kg
70 = 335 kg94 =670 kg
71 =345 kg95 =690 kg
72 =355 kg96 =710 kg
73 =365 kg97 =730 kg
74 =375 kg98 =750 kg
75 =387 kg99 =775 kg
76 =400 kg
100 =800 kg
77 =412 kg101 =825 kg
78 =425 kg102 =850 kg
79 =437 kg103 =875 kg
80 =450 kg104 =900 kg
81 =462 kg105 =925 kg
82 =475 kg106 =950 kg
83 =487 kg
212-232 Phedra LUM DK 17-11-2009 10:25 Pagina 220

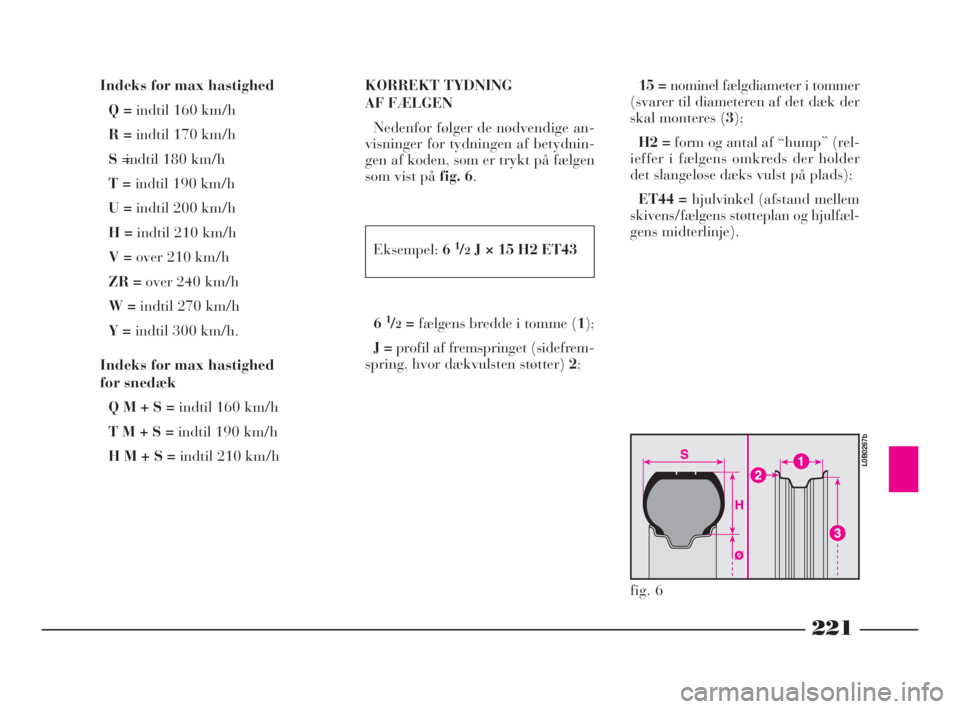

221
Indeks for max hastighed
Q =indtil 160 km/h
R =indtil 170 km/h
S= indtil 180 km/h
T =indtil 190 km/h
U =indtil 200 km/h
H =indtil 210 km/h
V =over 210 km/h
ZR =over 240 km/h
W =indtil 270 km/h
Y =indtil 300 km/h.
Indeks for max hastighed
for snedæk
Q M + S =indtil 160 km/h
T M + S =indtil 190 km/h
H M + S =indtil 210 km/hKORREKT TYDNING
AF FÆLGEN
Nedenfor følger de nødvendige an-
visninger for tydningen af betydnin-
gen af koden, som er trykt på fælgen
som vist på fig. 6.
Eksempel:6
1/2J × 15 H2 ET43
6
1/2=fælgens bredde i tomme (1);
J = profil af fremspringet (sidefrem-
spring, hvor dækvulsten støtter) 2;15 =nominel fælgdiameter i tommer
(svarer til diameteren af det dæk der
skal monteres (3);
H2 = form og antal af “hump” (rel-
ieffer i fælgens omkreds der holder
det slangeløse dæks vulst på plads);
ET44 =hjulvinkel (afstand mellem
skivens/fælgens støtteplan og hjulfæl-
gens midterlinje).
fig. 6
L0B0267b
212-232 Phedra LUM DK 17-11-2009 10:25 Pagina 221

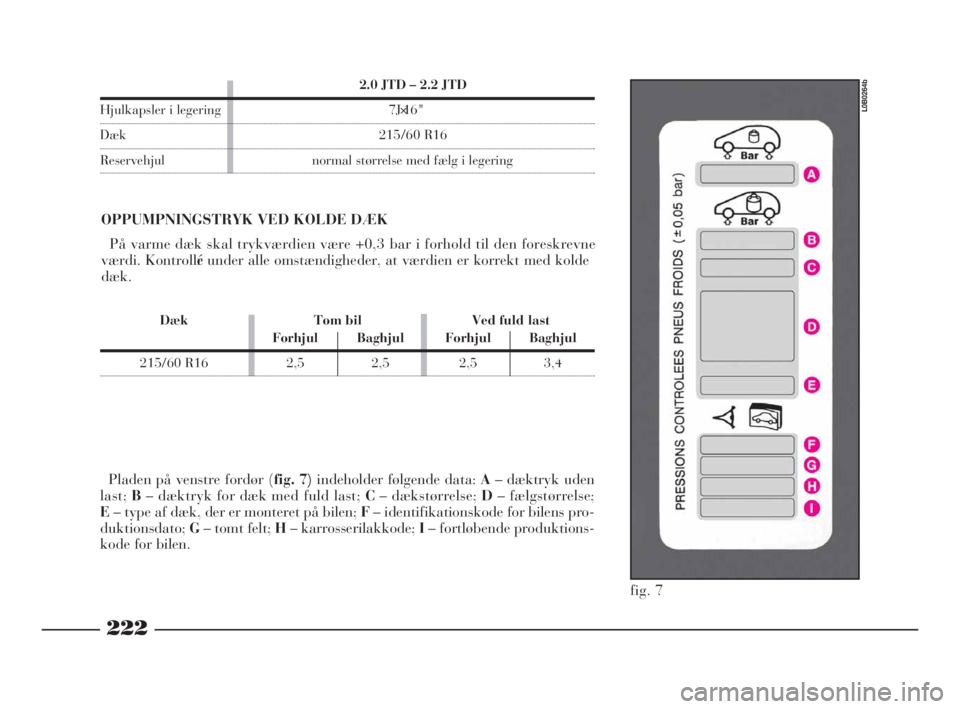

222
Hjulkapsler i legering
Dæk
Reservehjul
OPPUMPNINGSTRYK VED KOLDE DÆK
På varme dæk skal trykværdien være +0,3 bar i forhold til den foreskrevne
værdi. Kontrollér under alle omstændigheder, at værdien er korrekt med kolde
dæk.
2.0 JTD – 2.2 JTD
7J × 16"
215/60 R16
normal størrelse med fælg i legering
Baghjul
3,4 Forhjul
2,5
Baghjul
2,5 Forhjul
2,5Tom bil Ved fuld last
Dæk
215/60 R16
fig. 7
L0B0264b
Pladen på venstre fordør (fig. 7)indeholder følgende data: A– dæktryk uden
last;B– dæktryk for dæk med fuld last; C– dækstørrelse; D– fælgstørrelse;
E– type af dæk, der er monteret på bilen; F– identifikationskode for bilens pro-
duktionsdato;G– tomt felt; H– karrosserilakkode; I– fortløbende produktions-
kode for bilen.
212-232 Phedra LUM DK 17-11-2009 10:25 Pagina 222

223

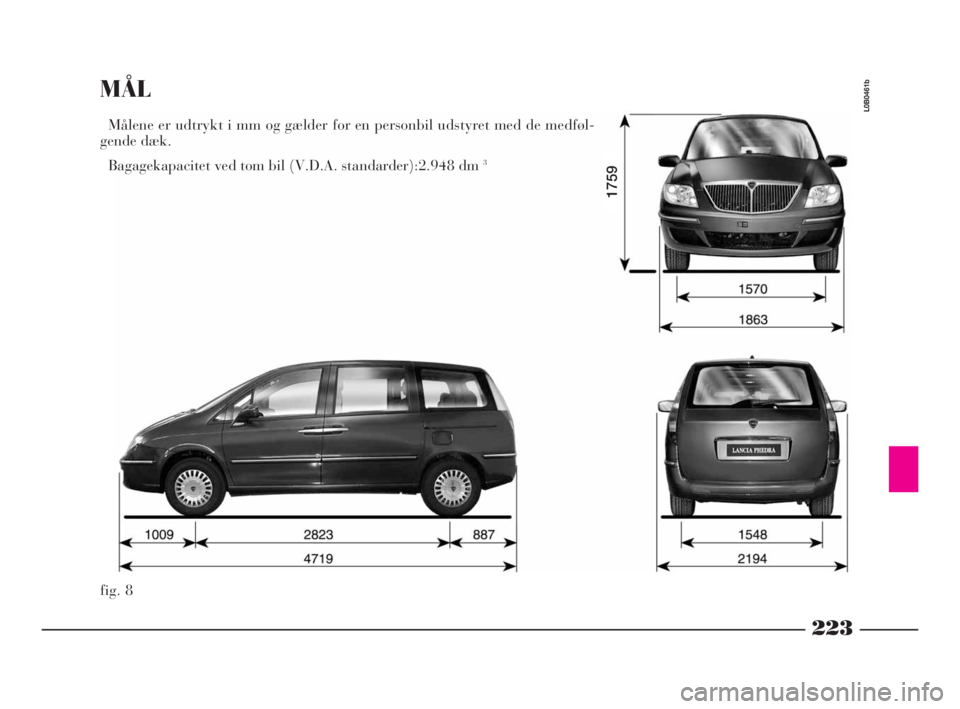

fig. 8
L0B0461b
MÅL
Målene er udtrykt i mm og gælder for en personbil udstyret med de medføl-
gende dæk.
Bagagekapacitet ved tom bil (V.D.A. standarder): 2.948 dm
3
1759
212-232 Phedra LUM DK 17-11-2009 10:25 Pagina 223

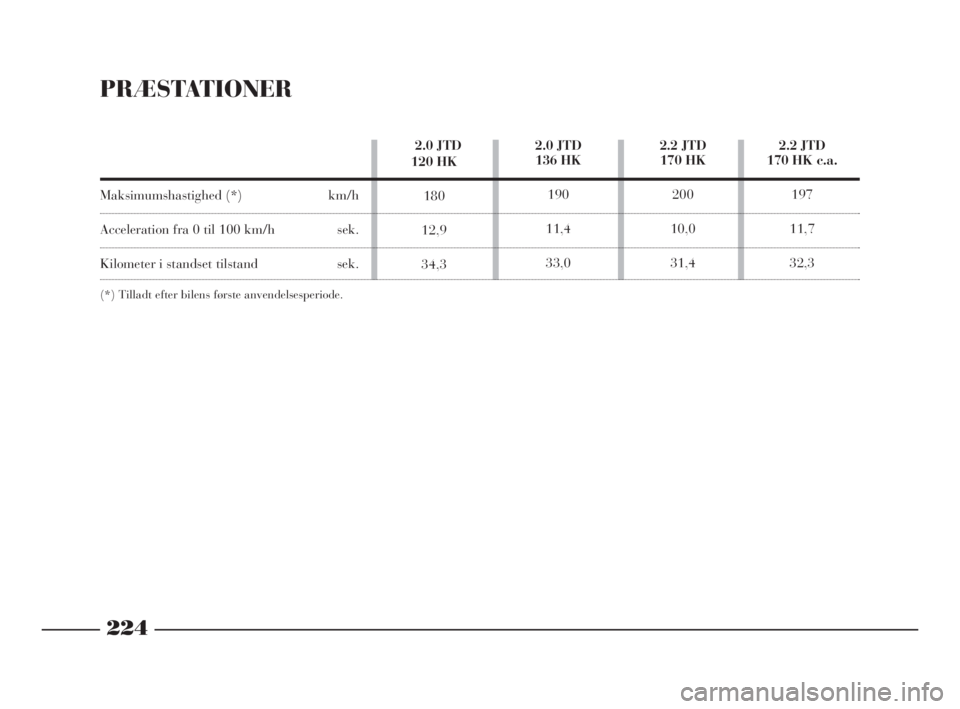

224
PRÆSTATIONER
2.0 JTD
120 HK
180
12,9
34,32.0 JTD
136 HK
190
11,4
33,02.2 JTD
170 HK
200
10,0
31,42.2 JTD
170 HK c.a.
197
11,7
32,3
Maksimumshastighed (*) km/h
Acceleration fra 0 til 100 km/h sek.
Kilometer i standset tilstand sek.
(*) Tilladt efter bilens første anvendelsesperiode.
212-232 Phedra LUM DK 17-11-2009 10:25 Pagina 224

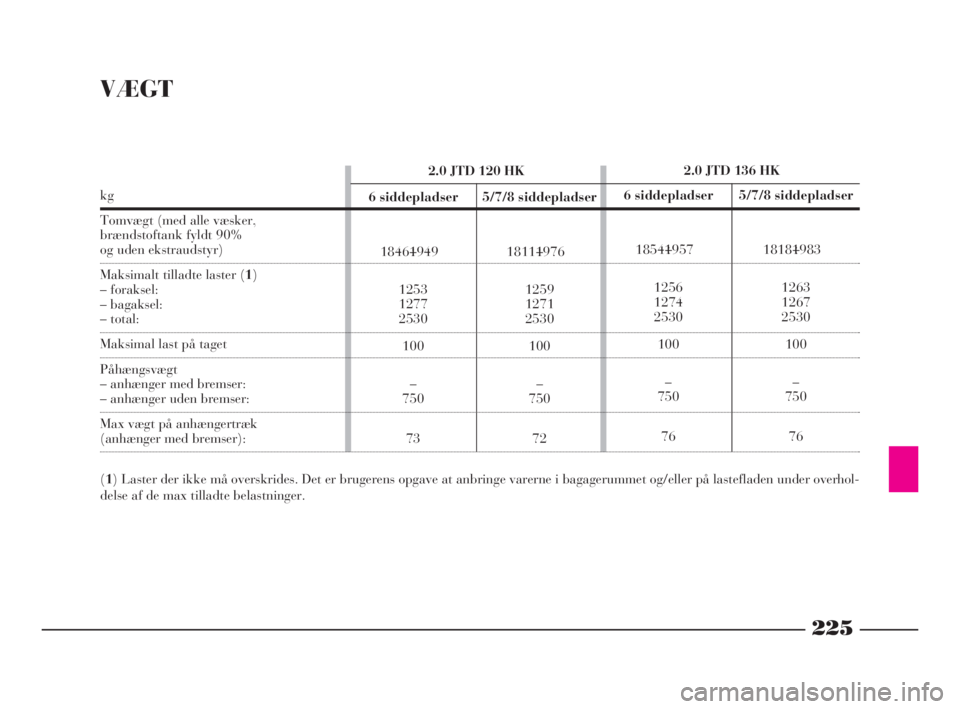

225
VÆGT
kg
Tomvægt (med alle væsker,
brændstoftank fyldt 90%
og uden ekstraudstyr)
Maksimalt tilladte laster (1)
– foraksel:
– bagaksel:
– total:
Maksimal last på taget
Påhængsvægt
– anhænger med bremser:
– anhænger uden bremser:
Max vægt på anhængertræk
(anhænger med bremser):
(1) Laster der ikke må overskrides. Det er brugerens opgave at anbringe varerne i bagagerummet og/eller på lastefladen under overhol-
delse af de max tilladte belastninger.6 siddepladser
1846÷1949
1253
1277
2530
100
–
750
735/7/8 siddepladser
1811÷1976
1259
1271
2530
100
–
750
72 2.0 JTD 120 HK2.0 JTD 136 HK
5/7/8 siddepladser
1818÷1983
1263
1267
2530
100
–
750
76 6 siddepladser
1854÷1957
1256
1274
2530
100
–
750
76
212-232 Phedra LUM DK 17-11-2009 10:25 Pagina 225

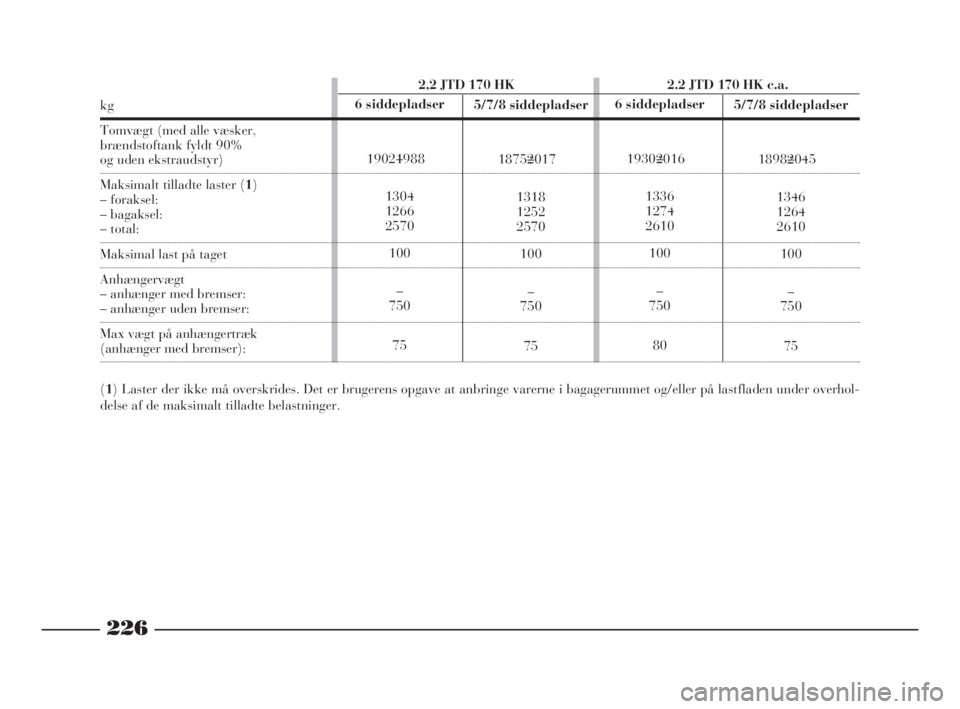

226
6 siddepladser
1902÷1988
1304
1266
2570
100
–
750
755/7/8 siddepladser
1875÷2017
1318
1252
2570
100
–
750
75 2,2 JTD 170 HK 2.2 JTD 170 HK c.a.6 siddepladser
1930÷2016
1336
1274
2610
100
–
750
805/7/8 siddepladser
1898÷2045
1346
1264
2610
100
–
750
75kg
Tomvægt (med alle væsker,
brændstoftank fyldt 90%
og uden ekstraudstyr)
Maksimalt tilladte laster (1)
– foraksel:
– bagaksel:
– total:
Maksimal last på taget
Anhængervægt
– anhænger med bremser:
– anhænger uden bremser:
Max vægt på anhængertræk
(anhænger med bremser):
(1) Laster der ikke må overskrides. Det er brugerens opgave at anbringe varerne i bagagerummet og/eller på lastfladen under overhol-
delse af de maksimalt tilladte belastninger.
212-232 Phedra LUM DK 17-11-2009 10:25 Pagina 226

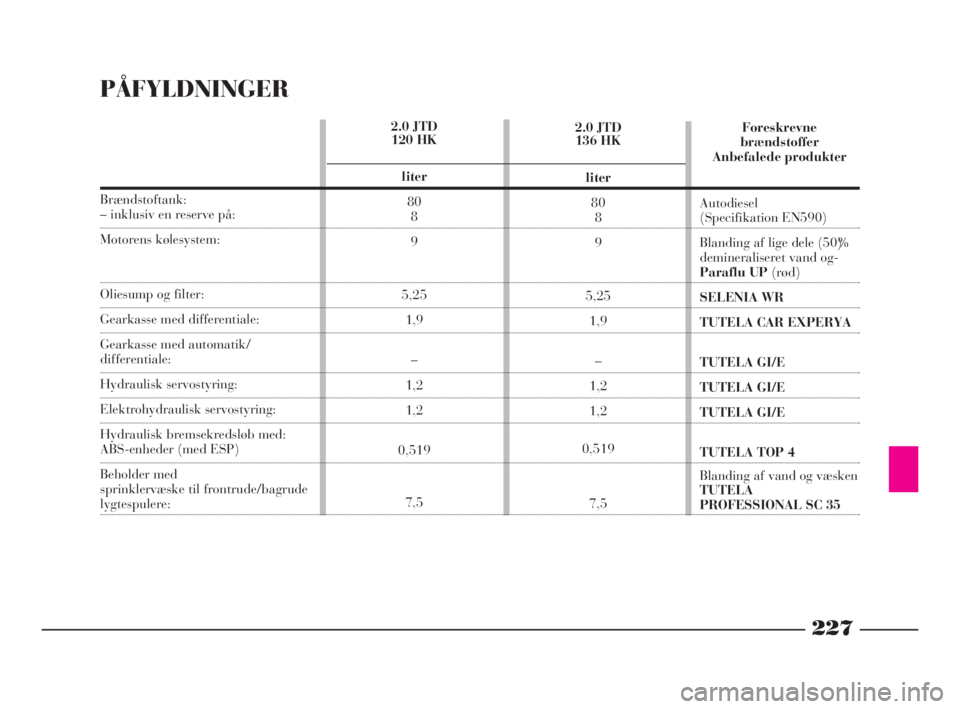

PÅFYLDNINGER
Brændstoftank:– inklusiv en reserve på:
Motorens kølesystem:
Oliesump og filter:
Gearkasse med differentiale:
Gearkasse med automatik/
differentiale:
Hydraulisk servostyring:
Elektrohydraulisk servostyring:
Hydraulisk bremsekredsløb med:
ABS-enheder (med ESP)
Beholder med
sprinklervæske til frontrude/bagrude
lygtespulere:
227
2.0 JTD
136 HK
liter
80
8
9
5,25
1,9
–
1,2
1,2
0,519
7,5Foreskrevne
brændstoffer
Anbefalede produkter
Autodiesel
(Specifikation EN590)
Blanding af lige dele (50%)
demineraliseret vand og-
Paraflu UP(rød)
SELENIA WR
TUTELA CAR EXPERYA
TUTELA GI/E
TUTELA GI/E
TUTELA GI/E
TUTELA TOP 4
Blanding af vand og væsken
TUTELA
PROFESSIONAL SC 35 2.0 JTD
120 HK
liter
80
8
9
5,25
1,9
–
1,2
1,2
0,519
7,5
212-232 Phedra LUM DK 17-11-2009 10:25 Pagina 227

Brændstoftank:– inklusiv en reserve på:
Motorens kølesystem:
Oliesump og filter:
Gearkasse/differentiale:
Gearkasse, automatgear:
Hydraulisk servostyring:
Elektrohydraulisk servostyring:
Hydraulisk bremsekredsløb med
ABS-anordning til modvirkning
af hjulblokering:
Beholder med
sprinklervæske til frontrude/
bagrude lygtespulere:
228
2.2 JTD
170 HK
liter
80
8
9
4,75
–
–
1,2
1,2
0,93
7,52.2 JTD
170 HK c.a.
liter
80
8
9
4,75
–
3/4
1,2
1,2
0,93
7,5Foreskrevne
brændstoffer
Anbefalede produkter
Autodiesel
(Standard EN590)
Blanding af lige dele (50%) deminerali-
seret vand og PARAFLU UP(rød)
SELENIA WR
TUTELA CAR EXPERYA
TUTELA GI/E
TUTELA GI/E
TUTELA GI/E
TUTELA TOP 4
Blanding af vand og væsken
TUTELA
PROFESSIONAL SC 35
212-232 Phedra LUM DK 17-11-2009 10:25 Pagina 228

229
VÆSKER OG SMØREMIDLER
PRODUKTSPECIFIKATIONER
Anvendelse
I nødstilfælde, hvor det ikke er muligt at fremskaffe originale produkter, kan man til Diesel-motorer acceptere smøremidler med mini-
mums-præstationsevner iflg. ACEA B4. I dette tilfælde garanteres der ikke for optimale præstationer fra motoren, og der henstilles til, at
man snarest muligt udskifter med de anbefalede smøremidler hos Lancias servicenet.
Anvendelse af produkter af lavere kvalitet end ACEA B4 – SAE 5W-40 til diesel-motorer kan medføre skader på motoren, for hvilke re-
klamationsretten ikke kan gøres gældende.
Ved meget krævende klimabetingelser bør man rådføre sig med servicenettet om hvilket SELENIA-produkt, der skal anvendes.Originale væsker og
smøremidler
SELENIA WR
Contractual Technical
Reference N° F515.D06Udskiftningsinterval Kvalitetsspecifikationer for væsker og smøremidler
for en korrekt drift af bilen
Smøremidler med syntetisk basis SAE 5W-40
kvalifikationFIAT 9.55535-N2 Smøringsmidler til
dieselmotorer
Ifølge
vedligeholdelsesplanen
og årlig inspektion
212-232 Phedra LUM DK 17-11-2009 10:25 Pagina 229
