Lancia Thema 2014 Manual de Uso e Manutenção (in Portuguese)

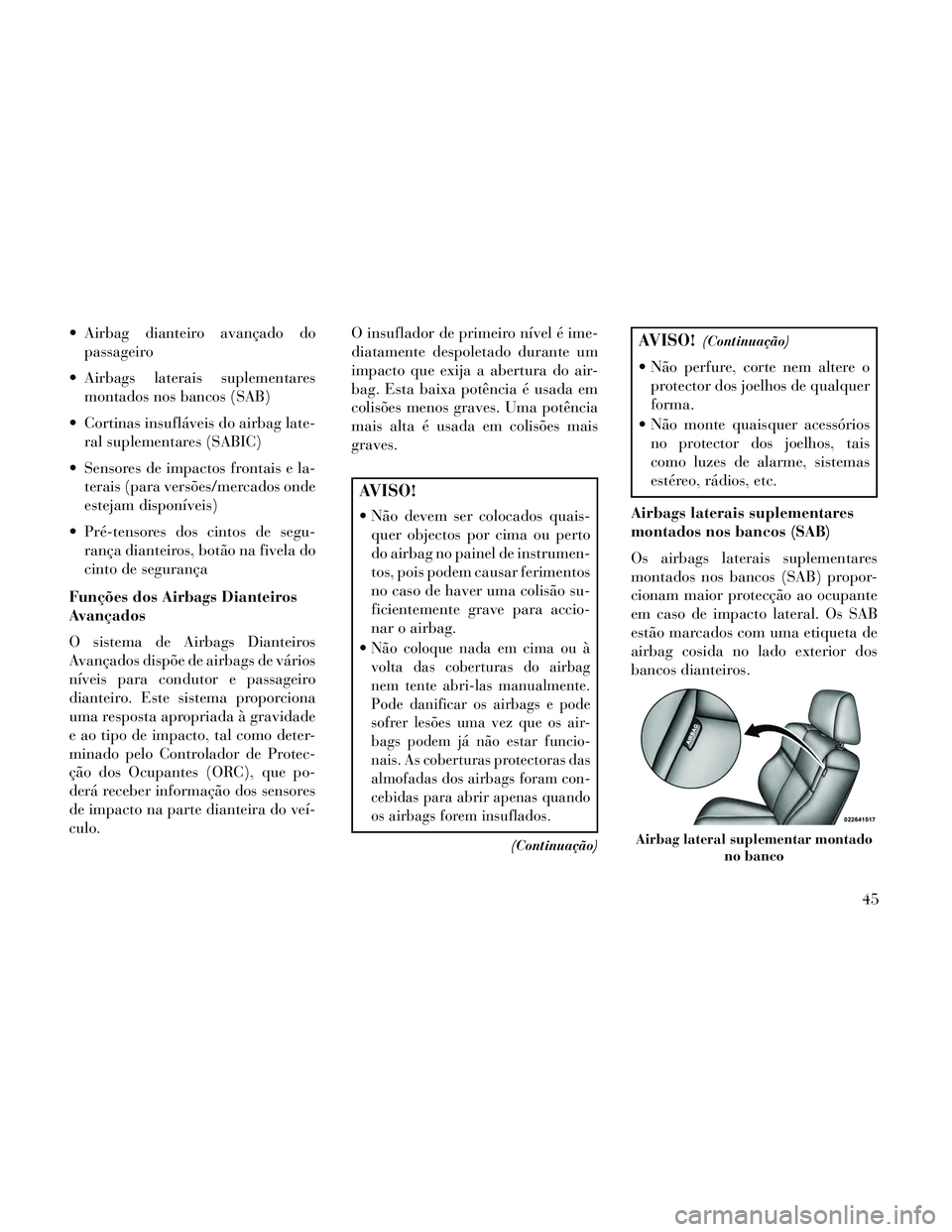

Airbag dianteiro avançado dopassageiro
Airbags laterais suplementares montados nos bancos (SAB)
Cortinas insufláveis do airbag late- ral suplementares (SABIC)
Sensores de impactos frontais e la- terais (para versões/mercados onde
estejam disponíveis)
Pré-tensores dos cintos de segu- rança dianteiros, botão na fivela do
cinto de segurança
Funções dos Airbags Dianteiros
Avançados
O sistema de Airbags Dianteiros
Avançados dispõe de airbags de vários
níveis para condutor e passageiro
dianteiro. Este sistema proporciona
uma resposta apropriada à gravidade
e ao tipo de impacto, tal como deter-
minado pelo Controlador de Protec-
ção dos Ocupantes (ORC), que po-
derá receber informação dos sensores
de impacto na parte dianteira do veí-
culo. O insuflador de primeiro nível é ime-
diatamente despoletado durante um
impacto que exija a abertura do air-
bag. Esta baixa potência é usada em
colisões menos graves. Uma potência
mais alta é usada em colisões mais
graves.
AVISO!
Não devem ser colocados quais-
quer objectos por cima ou perto
do airbag no painel de instrumen-
tos, pois podem causar ferimentos
no caso de haver uma colisão su-
ficientemente grave para accio-
nar o airbag.

Não coloque nada em cima ou à
volta das coberturas do airbag
nem tente abri-las manualmente.
Pode danificar os airbags e pode
sofrer lesões uma vez que os air-
bags podem já não estar funcio-
nais. As coberturas protectoras das
almofadas dos airbags foram con-
cebidas para abrir apenas quando
os airbags forem insuflados.
(Continuação)
AVISO!(Continuação)
Não perfure, corte nem altere o protector dos joelhos de qualquer
forma.
Não monte quaisquer acessórios no protector dos joelhos, tais
como luzes de alarme, sistemas
estéreo, rádios, etc.
Airbags laterais suplementares
montados nos bancos (SAB)
Os airbags laterais suplementares
montados nos bancos (SAB) propor-
cionam maior protecção ao ocupante
em caso de impacto lateral. Os SAB
estão marcados com uma etiqueta de
airbag cosida no lado exterior dos
bancos dianteiros.
Airbag lateral suplementar montado no banco
45

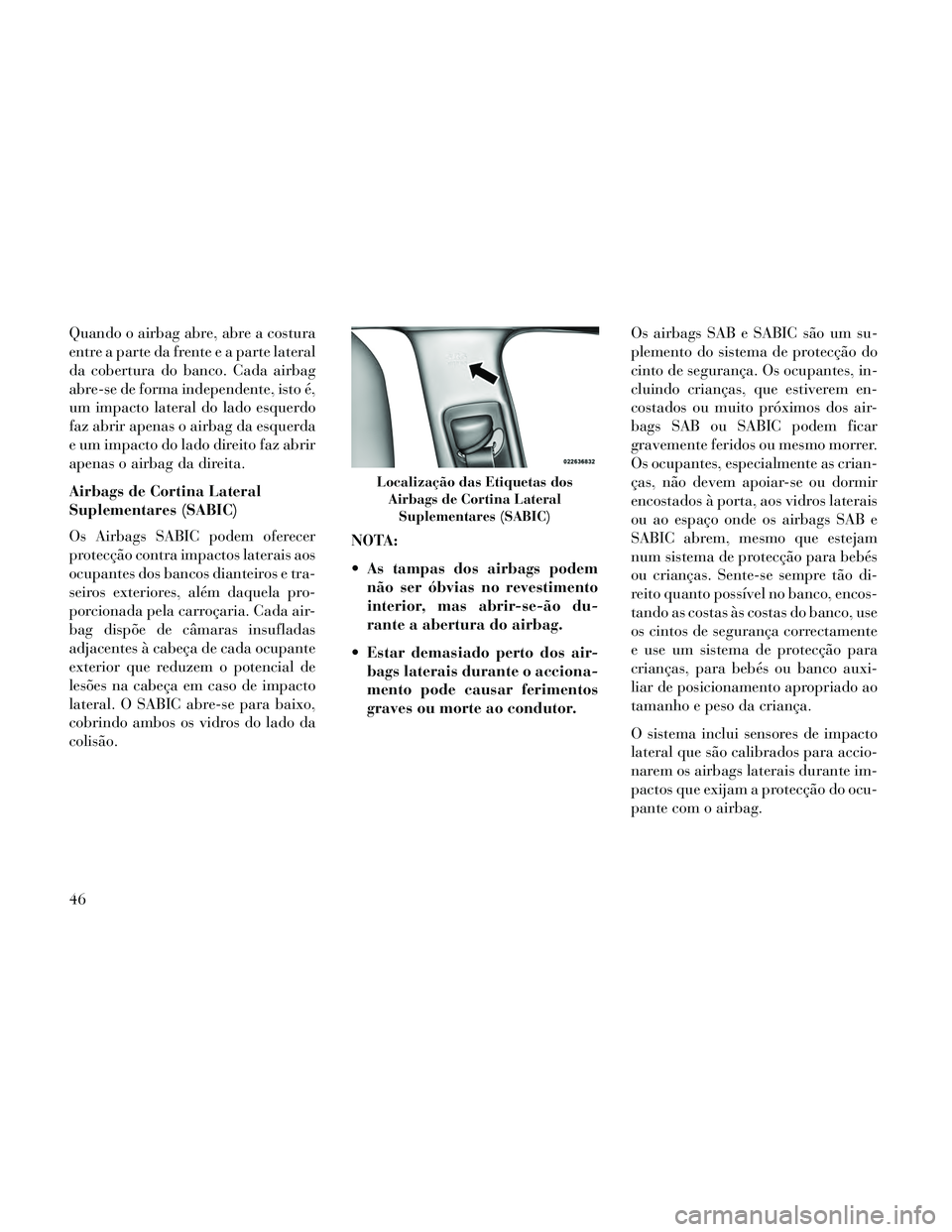

Quando o airbag abre, abre a costura
entre a parte da frente e a parte lateral
da cobertura do banco. Cada airbag
abre-se de forma independente, isto é,
um impacto lateral do lado esquerdo
faz abrir apenas o airbag da esquerda
e um impacto do lado direito faz abrir
apenas o airbag da direita.
Airbags de Cortina Lateral
Suplementares (SABIC)
Os Airbags SABIC podem oferecer
protecção contra impactos laterais aos
ocupantes dos bancos dianteiros e tra-
seiros exteriores, além daquela pro-
porcionada pela carroçaria. Cada air-
bag dispõe de câmaras insufladas
adjacentes à cabeça de cada ocupante
exterior que reduzem o potencial de
lesões na cabeça em caso de impacto
lateral. O SABIC abre-se para baixo,
cobrindo ambos os vidros do lado da
colisão.NOTA:
As tampas dos airbags podem
não ser óbvias no revestimento
interior, mas abrir-se-ão du-
rante a abertura do airbag.
Estar demasiado perto dos air- bags laterais durante o acciona-
mento pode causar ferimentos
graves ou morte ao condutor. Os airbags SAB e SABIC são um su-
plemento do sistema de protecção do
cinto de segurança. Os ocupantes, in-
cluindo crianças, que estiverem en-
costados ou muito próximos dos air-
bags SAB ou SABIC podem ficar
gravemente feridos ou mesmo morrer.
Os ocupantes, especialmente as crian-
ças, não devem apoiar-se ou dormir
encostados à porta, aos vidros laterais
ou ao espaço onde os airbags SAB e
SABIC abrem, mesmo que estejam
num sistema de protecção para bebés
ou crianças. Sente-se sempre tão di-
reito quanto possível no banco, encos-
tando as costas às costas do banco, use
os cintos de segurança correctamente
e use um sistema de protecção para
crianças, para bebés ou banco auxi-
liar de posicionamento apropriado ao
tamanho e peso da criança.
O sistema inclui sensores de impacto
lateral que são calibrados para accio-
narem os airbags laterais durante im-
pactos que exijam a protecção do ocu-
pante com o airbag.
Localização das Etiquetas dos
Airbags de Cortina LateralSuplementares (SABIC)
46

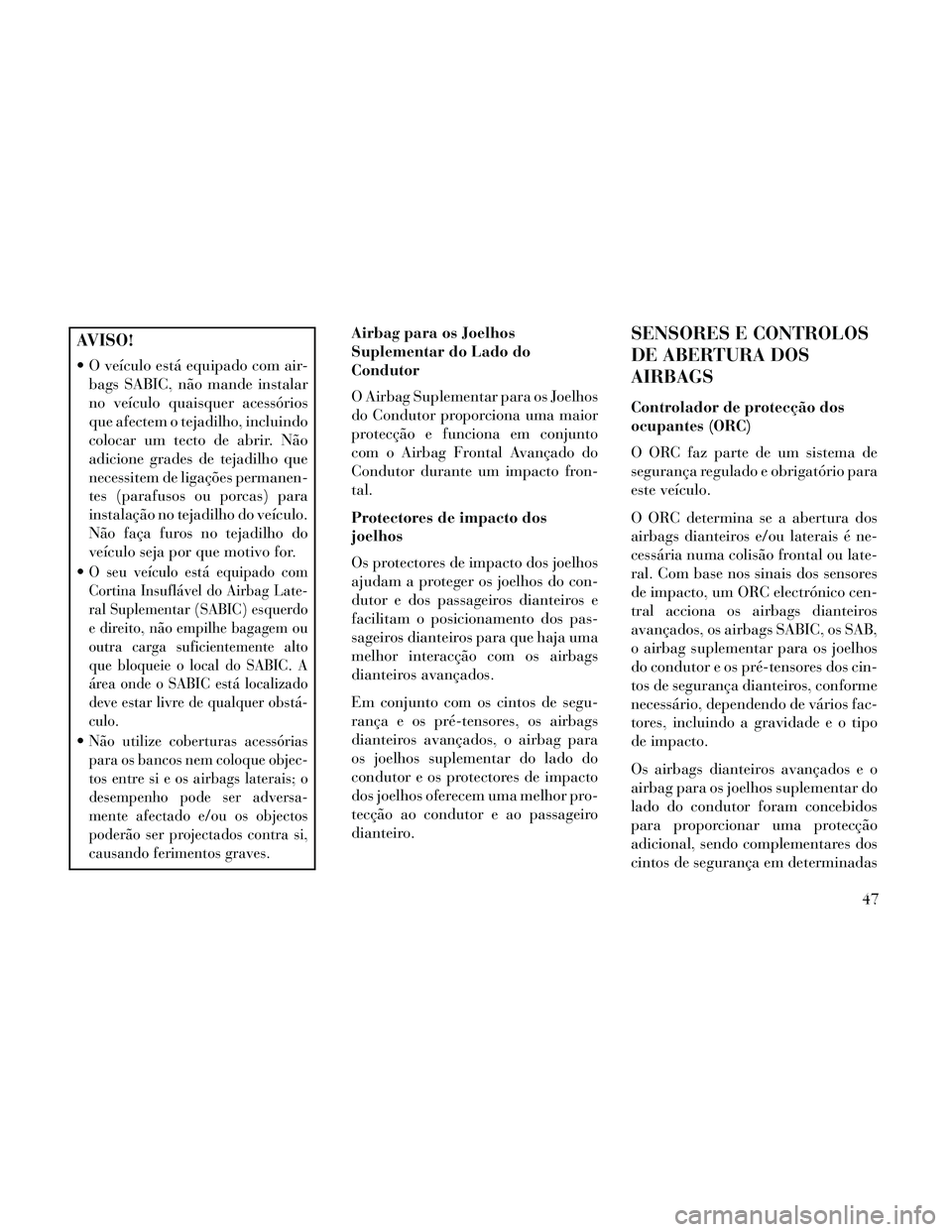

AVISO!
O veículo está equipado com air-bags SABIC, não mande instalar
no veículo quaisquer acessórios
que afectem o tejadilho, incluindo
colocar um tecto de abrir. Não
adicione grades de tejadilho que
necessitem de ligações permanen-
tes (parafusos ou porcas) para
instalação no tejadilho do veículo.
Não faça furos no tejadilho do
veículo seja por que motivo for.

O seu veículo está equipado com
Cortina Insuflável do Airbag Late-
ral Suplementar (SABIC) esquerdo
e direito, não empilhe bagagem ou
outra carga suficientemente alto
que bloqueie o local do SABIC. A
área onde o SABIC está localizado
deve estar livre de qualquer obstá-
culo.
Não utilize coberturas acessórias
para os bancos nem coloque objec-
tos entre si e os airbags laterais; o
desempenho pode ser adversa-
mente afectado e/ou os objectos
poderão ser projectados contra si,
causando ferimentos graves.
Airbag para os Joelhos
Suplementar do Lado do
Condutor
O Airbag Suplementar para os Joelhos
do Condutor proporciona uma maior
protecção e funciona em conjunto
com o Airbag Frontal Avançado do
Condutor durante um impacto fron-
tal.
Protectores de impacto dos
joelhos
Os protectores de impacto dos joelhos
ajudam a proteger os joelhos do con-
dutor e dos passageiros dianteiros e
facilitam o posicionamento dos pas-
sageiros dianteiros para que haja uma
melhor interacção com os airbags
dianteiros avançados.
Em conjunto com os cintos de segu-
rança e os pré-tensores, os airbags
dianteiros avançados, o airbag para
os joelhos suplementar do lado do
condutor e os protectores de impacto
dos joelhos oferecem uma melhor pro-
tecção ao condutor e ao passageiro
dianteiro.SENSORES E CONTROLOS
DE ABERTURA DOS
AIRBAGS
Controlador de protecção dos
ocupantes (ORC)
O ORC faz parte de um sistema de
segurança regulado e obrigatório para
este veículo.
O ORC determina se a abertura dos
airbags dianteiros e/ou laterais é ne-
cessária numa colisão frontal ou late-
ral. Com base nos sinais dos sensores
de impacto, um ORC electrónico cen-
tral acciona os airbags dianteiros
avançados, os airbags SABIC, os SAB,
o airbag suplementar para os joelhos
do condutor e os pré-tensores dos cin-
tos de segurança dianteiros, conforme
necessário, dependendo de vários fac-
tores, incluindo a gravidade e o tipo
de impacto.
Os airbags dianteiros avançados e o
airbag para os joelhos suplementar do
lado do condutor foram concebidos
para proporcionar uma protecção
adicional, sendo complementares dos
cintos de segurança em determinadas
47

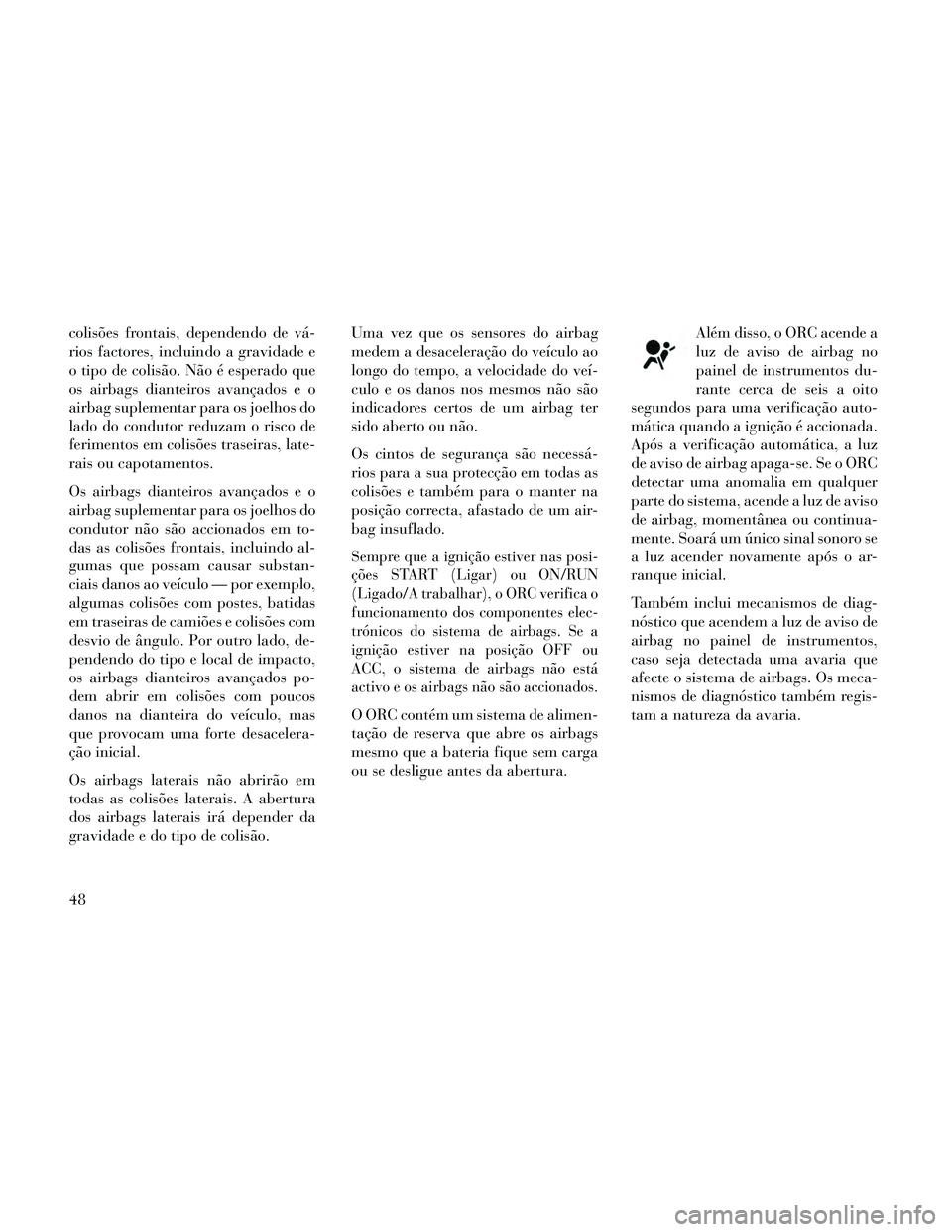

colisões frontais, dependendo de vá-
rios factores, incluindo a gravidade e
o tipo de colisão. Não é esperado que
os airbags dianteiros avançados e o
airbag suplementar para os joelhos do
lado do condutor reduzam o risco de
ferimentos em colisões traseiras, late-
rais ou capotamentos.
Os airbags dianteiros avançados e o
airbag suplementar para os joelhos do
condutor não são accionados em to-
das as colisões frontais, incluindo al-
gumas que possam causar substan-
ciais danos ao veículo — por exemplo,
algumas colisões com postes, batidas
em traseiras de camiões e colisões com
desvio de ângulo. Por outro lado, de-
pendendo do tipo e local de impacto,
os airbags dianteiros avançados po-
dem abrir em colisões com poucos
danos na dianteira do veículo, mas
que provocam uma forte desacelera-
ção inicial.
Os airbags laterais não abrirão em
todas as colisões laterais. A abertura
dos airbags laterais irá depender da
gravidade e do tipo de colisão.Uma vez que os sensores do airbag
medem a desaceleração do veículo ao
longo do tempo, a velocidade do veí-
culo e os danos nos mesmos não são
indicadores certos de um airbag ter
sido aberto ou não.
Os cintos de segurança são necessá-
rios para a sua protecção em todas as
colisões e também para o manter na
posição correcta, afastado de um air-
bag insuflado.
Sempre que a ignição estiver nas posi-
ções START (Ligar) ou ON/RUN
(Ligado/A trabalhar), o ORC verifica o
funcionamento dos componentes elec-
trónicos do sistema de airbags. Se a
ignição estiver na posição OFF ou
ACC, o sistema de airbags não está
activo e os airbags não são accionados.
O ORC contém um sistema de alimen-
tação de reserva que abre os airbags
mesmo que a bateria fique sem carga
ou se desligue antes da abertura.
Além disso, o ORC acende a
luz de aviso de airbag no
painel de instrumentos du-
rante cerca de seis a oito
segundos para uma verificação auto-
mática quando a ignição é accionada.
Após a verificação automática, a luz
de aviso de airbag apaga-se. Se o ORC
detectar uma anomalia em qualquer
parte do sistema, acende a luz de aviso
de airbag, momentânea ou continua-
mente. Soará um único sinal sonoro se
a luz acender novamente após o ar-
ranque inicial.
Também inclui mecanismos de diag-
nóstico que acendem a luz de aviso de
airbag no painel de instrumentos,
caso seja detectada uma avaria que
afecte o sistema de airbags. Os meca-
nismos de diagnóstico também regis-
tam a natureza da avaria.
48

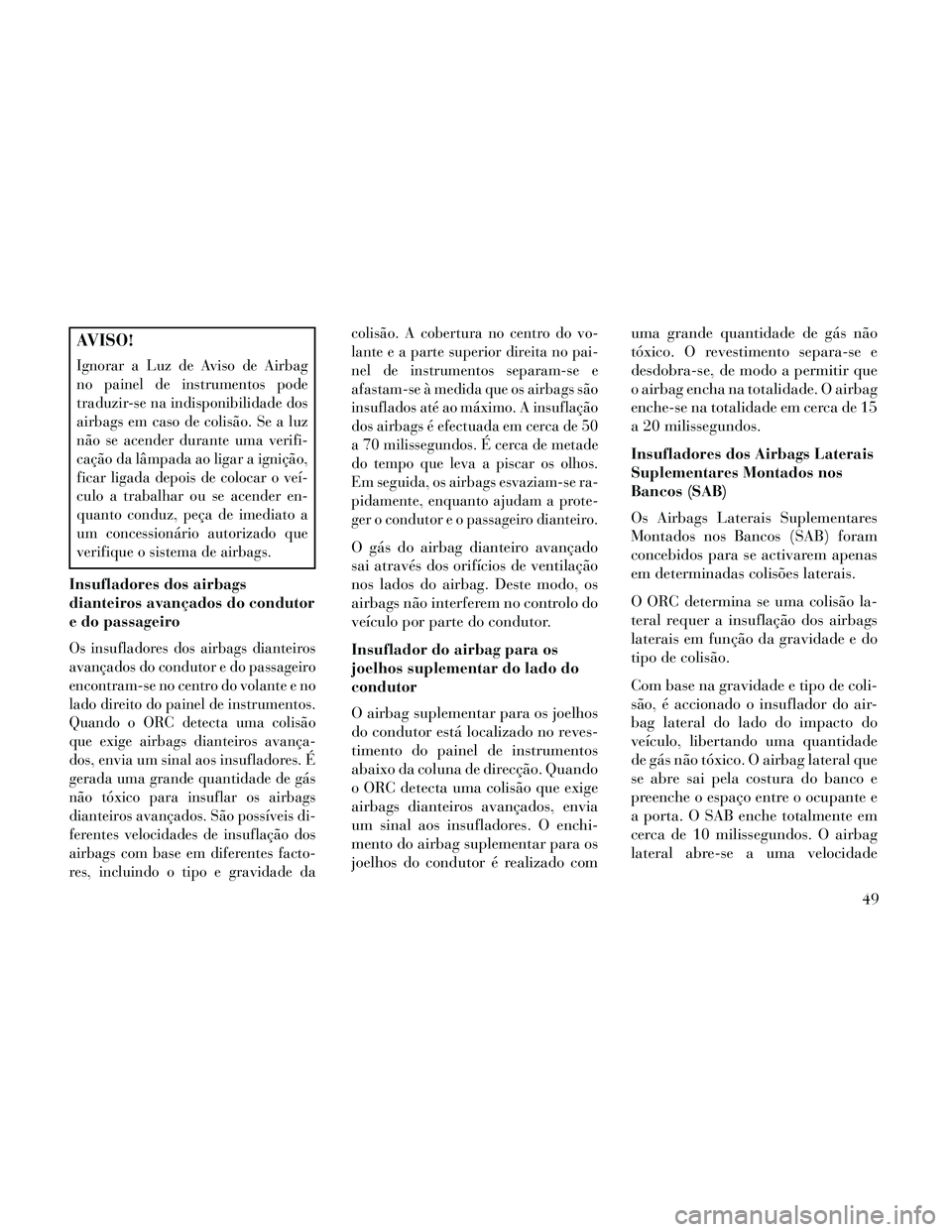

AVISO!
Ignorar a Luz de Aviso de Airbag
no painel de instrumentos pode
traduzir-se na indisponibilidade dos
airbags em caso de colisão. Se a luz
não se acender durante uma verifi-
cação da lâmpada ao ligar a ignição,
ficar ligada depois de colocar o veí-
culo a trabalhar ou se acender en-
quanto conduz, peça de imediato a
um concessionário autorizado que
verifique o sistema de airbags.
Insufladores dos airbags
dianteiros avançados do condutor
e do passageiro
Os insufladores dos airbags dianteiros
avançados do condutor e do passageiro
encontram-se no centro do volante e no
lado direito do painel de instrumentos.
Quando o ORC detecta uma colisão
que exige airbags dianteiros avança-
dos, envia um sinal aos insufladores. É
gerada uma grande quantidade de gás
não tóxico para insuflar os airbags
dianteiros avançados. São possíveis di-
ferentes velocidades de insuflação dos
airbags com base em diferentes facto-
res, incluindo o tipo e gravidade dacolisão. A cobertura no centro do vo-
lante e a parte superior direita no pai-
nel de instrumentos separam-se e
afastam-se à medida que os airbags são
insuflados até ao máximo. A insuflação
dos airbags é efectuada em cerca de 50
a 70 milissegundos. É cerca de metade
do tempo que leva a piscar os olhos.
Em seguida, os airbags esvaziam-se ra-
pidamente, enquanto ajudam a prote-
ger o condutor e o passageiro dianteiro.
O gás do airbag dianteiro avançado
sai através dos orifícios de ventilação
nos lados do airbag. Deste modo, os
airbags não interferem no controlo do
veículo por parte do condutor.
Insuflador do airbag para os
joelhos suplementar do lado do
condutor
O airbag suplementar para os joelhos
do condutor está localizado no reves-
timento do painel de instrumentos
abaixo da coluna de direcção. Quando
o ORC detecta uma colisão que exige
airbags dianteiros avançados, envia
um sinal aos insufladores. O enchi-
mento do airbag suplementar para os
joelhos do condutor é realizado com
uma grande quantidade de gás não
tóxico. O revestimento separa-se e
desdobra-se, de modo a permitir que
o airbag encha na totalidade. O airbag
enche-se na totalidade em cerca de 15
a 20 milissegundos.
Insufladores dos Airbags Laterais
Suplementares Montados nos
Bancos (SAB)
Os Airbags Laterais Suplementares
Montados nos Bancos (SAB) foram
concebidos para se activarem apenas
em determinadas colisões laterais.
O ORC determina se uma colisão la-
teral requer a insuflação dos airbags
laterais em função da gravidade e do
tipo de colisão.
Com base na gravidade e tipo de coli-
são, é accionado o insuflador do air-
bag lateral do lado do impacto do
veículo, libertando uma quantidade
de gás não tóxico. O airbag lateral que
se abre sai pela costura do banco e
preenche o espaço entre o ocupante e
a porta. O SAB enche totalmente em
cerca de 10 milissegundos. O airbag
lateral abre-se a uma velocidade
49

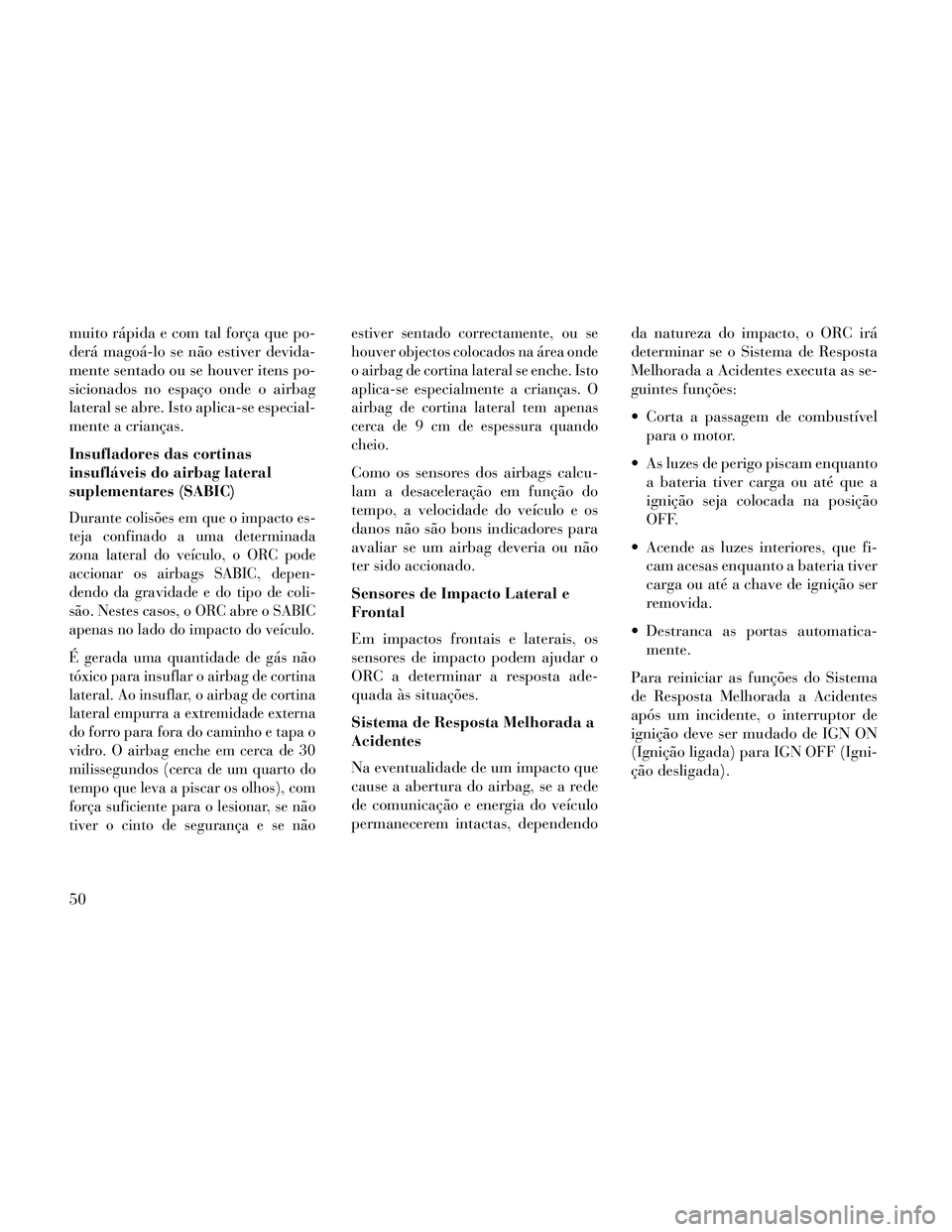

muito rápida e com tal força que po-
derá magoá-lo se não estiver devida-
mente sentado ou se houver itens po-
sicionados no espaço onde o airbag
lateral se abre. Isto aplica-se especial-
mente a crianças.
Insufladores das cortinas
insufláveis do airbag lateral
suplementares (SABIC)
Durante colisões em que o impacto es-
teja confinado a uma determinada
zona lateral do veículo, o ORC pode
accionar os airbags SABIC, depen-
dendo da gravidade e do tipo de coli-
são. Nestes casos, o ORC abre o SABIC
apenas no lado do impacto do veículo.
É gerada uma quantidade de gás não
tóxico para insuflar o airbag de cortina
lateral. Ao insuflar, o airbag de cortina
lateral empurra a extremidade externa
do forro para fora do caminho e tapa o
vidro. O airbag enche em cerca de 30
milissegundos (cerca de um quarto do
tempo que leva a piscar os olhos), com
força suficiente para o lesionar, se não
tiver o cinto de segurança e se nãoestiver sentado correctamente, ou se
houver objectos colocados na área onde
o airbag de cortina lateral se enche. Isto
aplica-se especialmente a crianças. O
airbag de cortina lateral tem apenas
cerca de 9 cm de espessura quando
cheio.
Como os sensores dos airbags calcu-
lam a desaceleração em função do
tempo, a velocidade do veículo e os
danos não são bons indicadores para
avaliar se um airbag deveria ou não
ter sido accionado.
Sensores de Impacto Lateral e
Frontal
Em impactos frontais e laterais, os
sensores de impacto podem ajudar o
ORC a determinar a resposta ade-
quada às situações.
Sistema de Resposta Melhorada a
Acidentes
Na eventualidade de um impacto que
cause a abertura do airbag, se a rede
de comunicação e energia do veículo
permanecerem intactas, dependendo
da natureza do impacto, o ORC irá
determinar se o Sistema de Resposta
Melhorada a Acidentes executa as se-
guintes funções:
Corta a passagem de combustível
para o motor.
As luzes de perigo piscam enquanto a bateria tiver carga ou até que a
ignição seja colocada na posição
OFF.
Acende as luzes interiores, que fi- cam acesas enquanto a bateria tiver
carga ou até a chave de ignição ser
removida.
Destranca as portas automatica- mente.
Para reiniciar as funções do Sistema
de Resposta Melhorada a Acidentes
após um incidente, o interruptor de
ignição deve ser mudado de IGN ON
(Ignição ligada) para IGN OFF (Igni-
ção desligada).
50

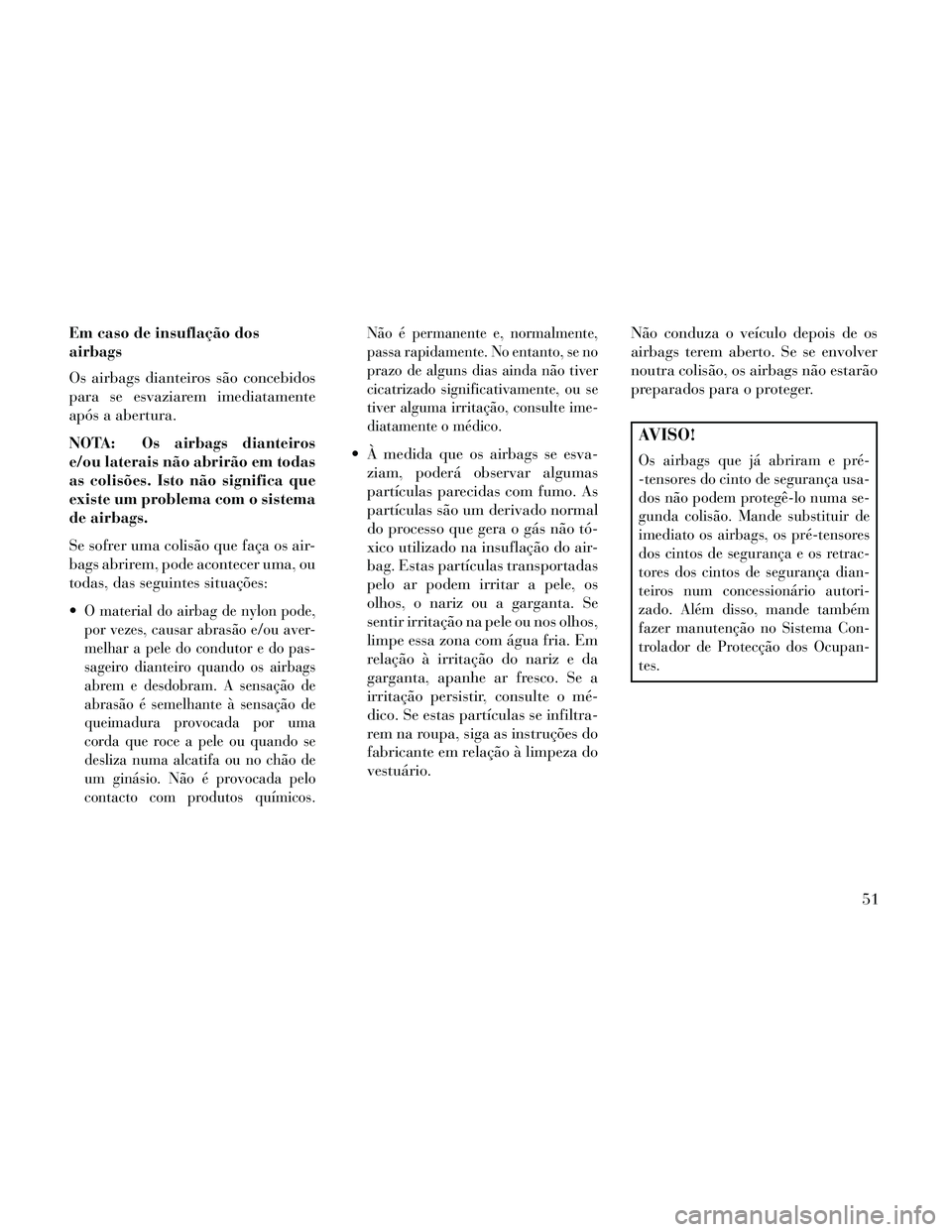

Em caso de insuflação dos
airbags
Os airbags dianteiros são concebidos
para se esvaziarem imediatamente
após a abertura.
NOTA: Os airbags dianteiros
e/ou laterais não abrirão em todas
as colisões. Isto não significa que
existe um problema com o sistema
de airbags.
Se sofrer uma colisão que faça os air-
bags abrirem, pode acontecer uma, ou
todas, das seguintes situações:

O material do airbag de nylon pode,
por vezes, causar abrasão e/ou aver-
melhar a pele do condutor e do pas-
sageiro dianteiro quando os airbags
abrem e desdobram. A sensação de
abrasão é semelhante à sensação de
queimadura provocada por uma
corda que roce a pele ou quando se
desliza numa alcatifa ou no chão de
um ginásio. Não é provocada pelo
contacto com produtos químicos.Não é permanente e, normalmente,
passa rapidamente. No entanto, se no
prazo de alguns dias ainda não tiver
cicatrizado significativamente, ou se
tiver alguma irritação, consulte ime-
diatamente o médico.
À medida que os airbags se esva-
ziam, poderá observar algumas
partículas parecidas com fumo. As
partículas são um derivado normal
do processo que gera o gás não tó-
xico utilizado na insuflação do air-
bag. Estas partículas transportadas
pelo ar podem irritar a pele, os
olhos, o nariz ou a garganta. Se
sentir irritação na pele ou nos olhos,
limpe essa zona com água fria. Em
relação à irritação do nariz e da
garganta, apanhe ar fresco. Se a
irritação persistir, consulte o mé-
dico. Se estas partículas se infiltra-
rem na roupa, siga as instruções do
fabricante em relação à limpeza do
vestuário. Não conduza o veículo depois de os
airbags terem aberto. Se se envolver
noutra colisão, os airbags não estarão
preparados para o proteger.
AVISO!
Os airbags que já abriram e pré-
-tensores do cinto de segurança usa-
dos não podem protegê-lo numa se-
gunda colisão. Mande substituir de
imediato os airbags, os pré-tensores
dos cintos de segurança e os retrac-
tores dos cintos de segurança dian-
teiros num concessionário autori-
zado. Além disso, mande também
fazer manutenção no Sistema Con-
trolador de Protecção dos Ocupan-
tes.
51

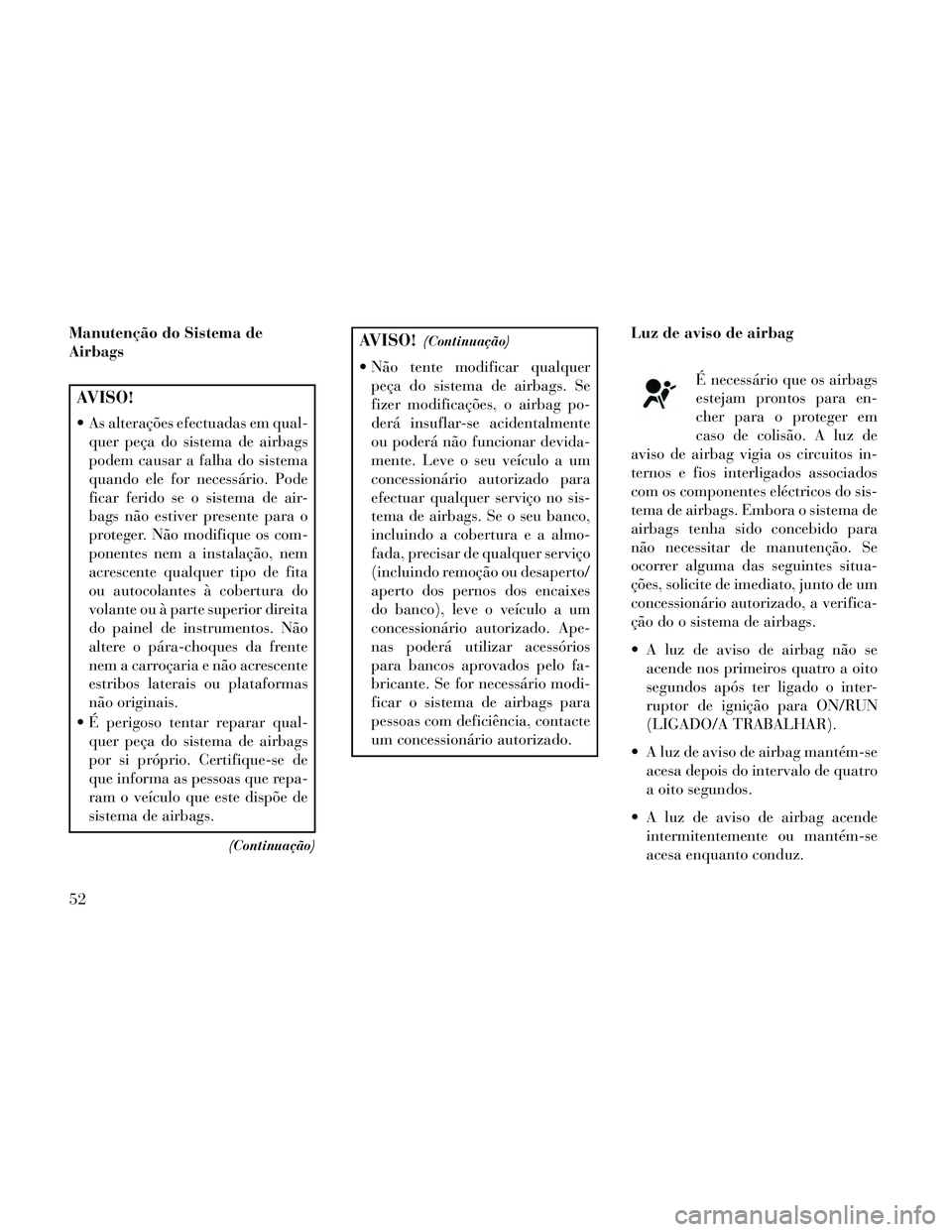

Manutenção do Sistema de
Airbags
AVISO!
As alterações efectuadas em qual-quer peça do sistema de airbags
podem causar a falha do sistema
quando ele for necessário. Pode
ficar ferido se o sistema de air-
bags não estiver presente para o
proteger. Não modifique os com-
ponentes nem a instalação, nem
acrescente qualquer tipo de fita
ou autocolantes à cobertura do
volante ou à parte superior direita
do painel de instrumentos. Não
altere o pára-choques da frente
nem a carroçaria e não acrescente
estribos laterais ou plataformas
não originais.
É perigoso tentar reparar qual- quer peça do sistema de airbags
por si próprio. Certifique-se de
que informa as pessoas que repa-
ram o veículo que este dispõe de
sistema de airbags.
(Continuação)
AVISO!(Continuação)
Não tente modificar qualquerpeça do sistema de airbags. Se
fizer modificações, o airbag po-
derá insuflar-se acidentalmente
ou poderá não funcionar devida-
mente. Leve o seu veículo a um
concessionário autorizado para
efectuar qualquer serviço no sis-
tema de airbags. Se o seu banco,
incluindo a cobertura e a almo-
fada, precisar de qualquer serviço
(incluindo remoção ou desaperto/
aperto dos pernos dos encaixes
do banco), leve o veículo a um
concessionário autorizado. Ape-
nas poderá utilizar acessórios
para bancos aprovados pelo fa-
bricante. Se for necessário modi-
ficar o sistema de airbags para
pessoas com deficiência, contacte
um concessionário autorizado. Luz de aviso de airbag
É necessário que os airbags
estejam prontos para en-
cher para o proteger em
caso de colisão. A luz de
aviso de airbag vigia os circuitos in-
ternos e fios interligados associados
com os componentes eléctricos do sis-
tema de airbags. Embora o sistema de
airbags tenha sido concebido para
não necessitar de manutenção. Se
ocorrer alguma das seguintes situa-
ções, solicite de imediato, junto de um
concessionário autorizado, a verifica-
ção do o sistema de airbags.
A luz de aviso de airbag não se acende nos primeiros quatro a oito
segundos após ter ligado o inter-
ruptor de ignição para ON/RUN
(LIGADO/A TRABALHAR).
A luz de aviso de airbag mantém-se acesa depois do intervalo de quatro
a oito segundos.
A luz de aviso de airbag acende intermitentemente ou mantém-se
acesa enquanto conduz.
52

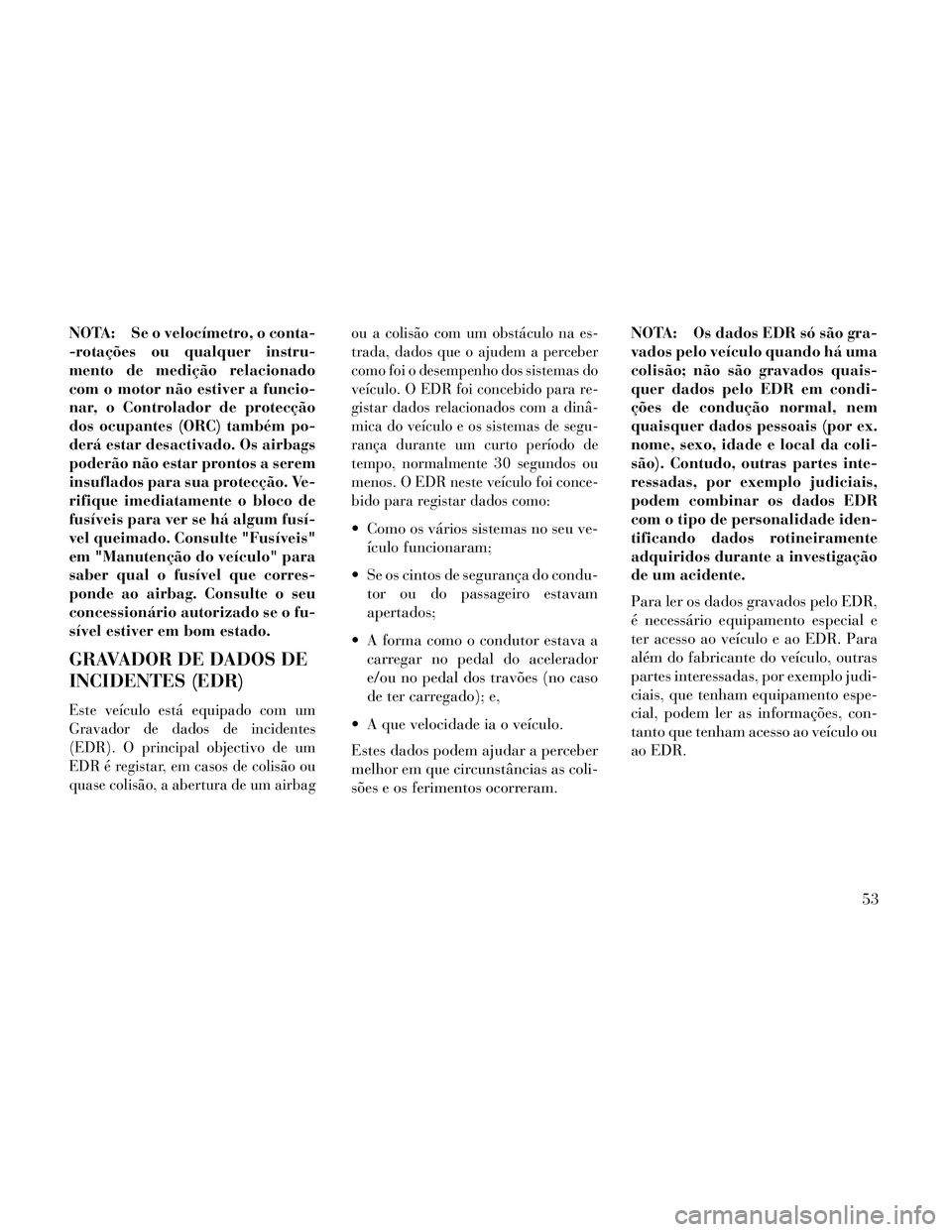

NOTA: Se o velocímetro, o conta-
-rotações ou qualquer instru-
mento de medição relacionado
com o motor não estiver a funcio-
nar, o Controlador de protecção
dos ocupantes (ORC) também po-
derá estar desactivado. Os airbags
poderão não estar prontos a serem
insuflados para sua protecção. Ve-
rifique imediatamente o bloco de
fusíveis para ver se há algum fusí-
vel queimado. Consulte "Fusíveis"
em "Manutenção do veículo" para
saber qual o fusível que corres-
ponde ao airbag. Consulte o seu
concessionário autorizado se o fu-
sível estiver em bom estado.
GRAVADOR DE DADOS DE
INCIDENTES (EDR)
Este veículo está equipado com um
Gravador de dados de incidentes
(EDR). O principal objectivo de um
EDR é registar, em casos de colisão ou
quase colisão, a abertura de um airbagou a colisão com um obstáculo na es-
trada, dados que o ajudem a perceber
como foi o desempenho dos sistemas do
veículo. O EDR foi concebido para re-
gistar dados relacionados com a dinâ-
mica do veículo e os sistemas de segu-
rança durante um curto período de
tempo, normalmente 30 segundos ou
menos. O EDR neste veículo foi conce-
bido para registar dados como:
Como os vários sistemas no seu ve-
ículo funcionaram;
Se os cintos de segurança do condu- tor ou do passageiro estavam
apertados;
A forma como o condutor estava a carregar no pedal do acelerador
e/ou no pedal dos travões (no caso
de ter carregado); e,
A que velocidade ia o veículo.
Estes dados podem ajudar a perceber
melhor em que circunstâncias as coli-
sões e os ferimentos ocorreram. NOTA: Os dados EDR só são gra-
vados pelo veículo quando há uma
colisão; não são gravados quais-
quer dados pelo EDR em condi-
ções de condução normal, nem
quaisquer dados pessoais (por ex.
nome, sexo, idade e local da coli-
são). Contudo, outras partes inte-
ressadas, por exemplo judiciais,
podem combinar os dados EDR
com o tipo de personalidade iden-
tificando dados rotineiramente
adquiridos durante a investigação
de um acidente.
Para ler os dados gravados pelo EDR,
é necessário equipamento especial e
ter acesso ao veículo e ao EDR. Para
além do fabricante do veículo, outras
partes interessadas, por exemplo judi-
ciais, que tenham equipamento espe-
cial, podem ler as informações, con-
tanto que tenham acesso ao veículo ou
ao EDR.
53

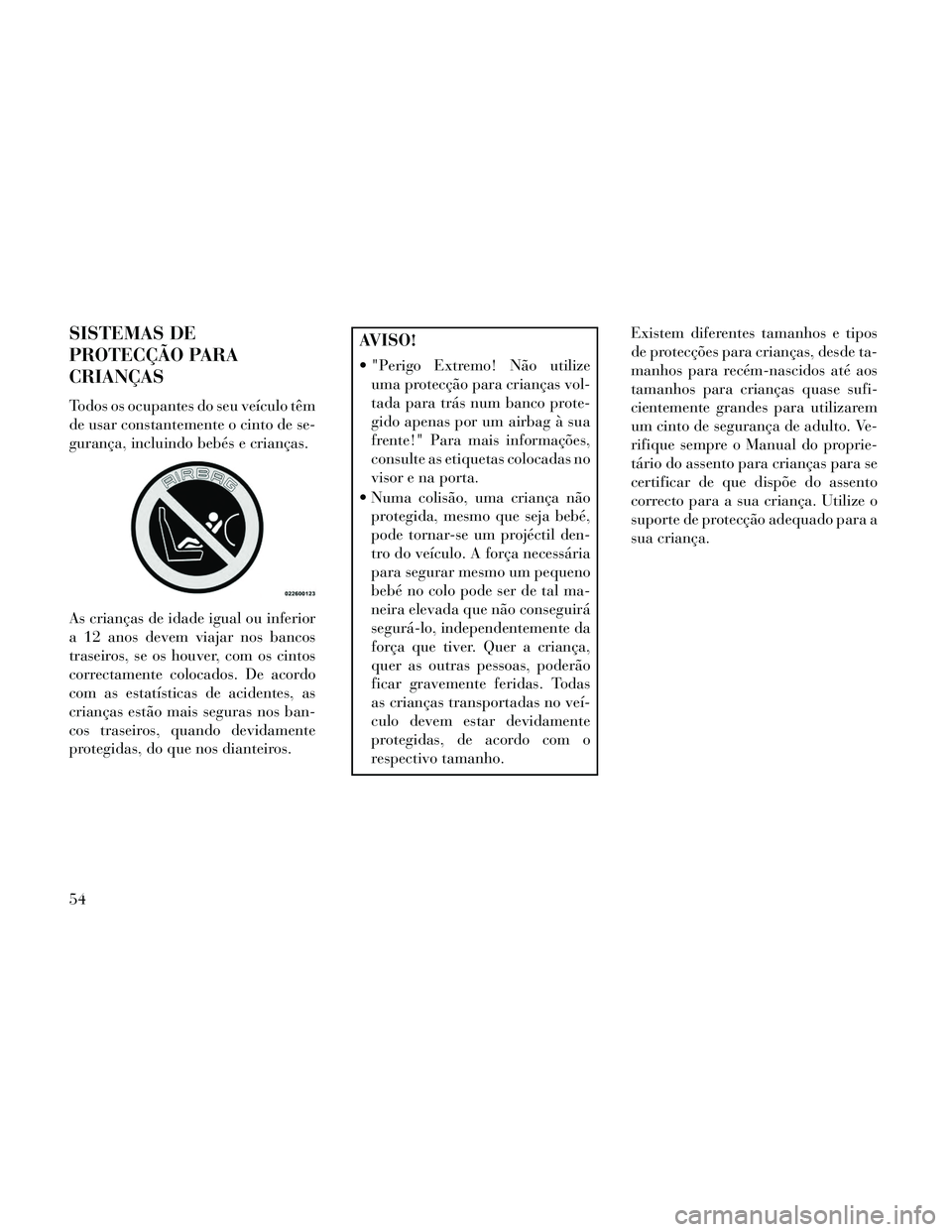

SISTEMAS DE
PROTECÇÃO PARA
CRIANÇAS
Todos os ocupantes do seu veículo têm
de usar constantemente o cinto de se-
gurança, incluindo bebés e crianças.
As crianças de idade igual ou inferior
a 12 anos devem viajar nos bancos
traseiros, se os houver, com os cintos
correctamente colocados. De acordo
com as estatísticas de acidentes, as
crianças estão mais seguras nos ban-
cos traseiros, quando devidamente
protegidas, do que nos dianteiros.
AVISO!
"Perigo Extremo! Não utilizeuma protecção para crianças vol-
tada para trás num banco prote-
gido apenas por um airbag à sua
frente!" Para mais informações,
consulte as etiquetas colocadas no
visor e na porta.
Numa colisão, uma criança não protegida, mesmo que seja bebé,
pode tornar-se um projéctil den-
tro do veículo. A força necessária
para segurar mesmo um pequeno
bebé no colo pode ser de tal ma-
neira elevada que não conseguirá
segurá-lo, independentemente da
força que tiver. Quer a criança,
quer as outras pessoas, poderão
ficar gravemente feridas. Todas
as crianças transportadas no veí-
culo devem estar devidamente
protegidas, de acordo com o
respectivo tamanho. Existem diferentes tamanhos e tipos
de protecções para crianças, desde ta-
manhos para recém-nascidos até aos
tamanhos para crianças quase sufi-
cientemente grandes para utilizarem
um cinto de segurança de adulto. Ve-
rifique sempre o Manual do proprie-
tário do assento para crianças para se
certificar de que dispõe do assento
correcto para a sua criança. Utilize o
suporte de protecção adequado para a
sua criança.
54
