Lancia Voyager 2014 Návod k použití a údržbě (in Czech)

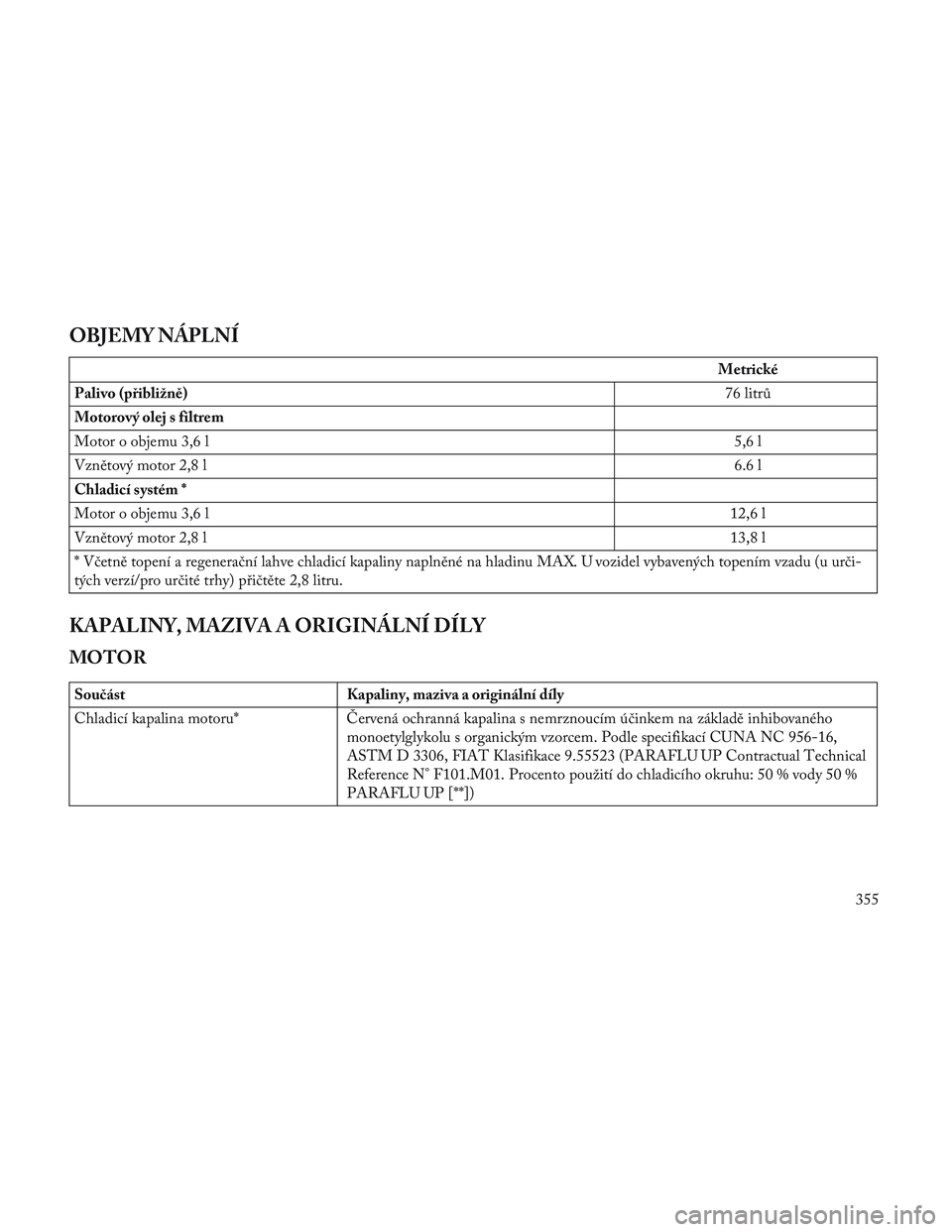

OBJEMY NÁPLNÍ
Metrické
Palivo (přibližně) 76 litrů
Motorový olej s filtrem
Motor o objemu 3,6 l 5,6 l
Vznětový motor 2,8 l 6.6 l
Chladicí systém *
Motor o objemu 3,6 l 12,6 l
Vznětový motor 2,8 l 13,8 l
* Včetně topení a regenerační lahve chladicí kapaliny naplněné na hladinu MAX. U vozidel vybavených topením vzadu (u urči-
tých verzí/pro určité trhy) přičtěte 2,8 litru.
KAPALINY, MAZIVA A ORIGINÁLNÍ DÍLY
MOTOR
Součást Kapaliny, maziva a originální díly
Chladicí kapalina motoru* Červená ochranná kapalina s nemrznoucím účinkem na základě inhibovaného
monoetylglykolu s organickým vzorcem. Podle specifikací CUNA NC 956-16,
ASTM D 3306, FIAT Klasifikace 9.55523 (PARAFLU UP Contractual Technical
Reference N° F101.M01. Procento použití do chladicího okruhu: 50 % vody 50 %
PARAFLU UP [**])
355

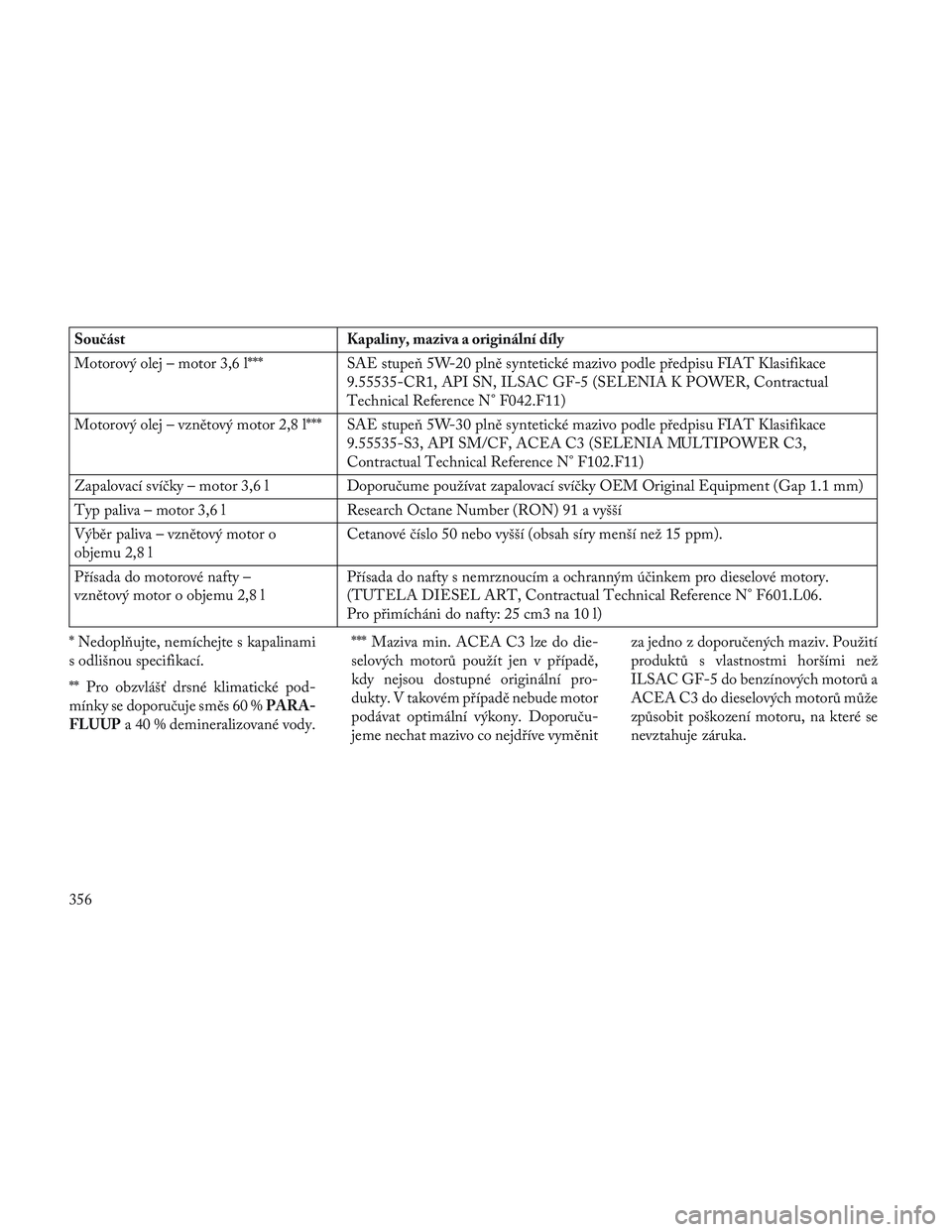

SoučástKapaliny, maziva a originální díly
Motorový olej – motor 3,6 l*** SAE stupe\b 5W-20 plně syntetické mazivo podle předpisu FIAT Klasifikace
9.55535-CR1, API SN, ILSAC GF-5 (SELENIA K POWER, Contractual
Technical Reference N° F042.F11)
Motorový olej – vznětový motor 2,8 l*** SAE stupe\b 5W-30 plně syntetické mazivo podle předpisu FIAT Klasifikace 9.55535-S3, API SM/CF, ACEA C3 (SELENIA MULTIPOWER C3,
Contractual Technical Reference N° F102.F11)
Zapalovací svíčky – motor 3,6 l Doporučume používat zapalovací svíčky OEM Original Equipment (Gap 1.1 mm)
Typ paliva – motor 3,6 l Research Octane Number (RON) 91 a vyšší
Výběr paliva – vznětový motor o
objemu 2,8 l Cetanové číslo 50 nebo vyšší (obsah síry menší než 15 ppm).
Přísada do motorové nafty –
vznětový motor o objemu 2,8 l Přísada do nafty s nemrznoucím a ochranným účinkem pro dieselové motory.
(TUTELA DIESEL ART, Contractual Technical Reference N° F601.L06.
Pro přimícháni do nafty: 25 cm3 na 10 l)
* Nedopl\bujte, nemíchejte s kapalinami
s odlišnou specifikací.
** Pro obzvlášť drsné klimatické pod-
mínky se doporučuje směs 60 % PARA-
FLUUP a 40 % demineralizované vody. *** Maziva min. ACEA C3 lze do die-
selových motorů použít jen v případě,
kdy nejsou dostupné originální pro-
dukty. V takovém případě nebude motor
podávat optimální výkony. Doporuču-
jeme nechat mazivo co nejdříve vyměnit za jedno z doporučených maziv. Použití
produktů s vlastnostmi horšími než
ILSAC GF-5 do benzínových motorů a
ACEA C3 do dieselových motorů může
způsobit poškození motoru, na které se
nevztahuje záruka.
356

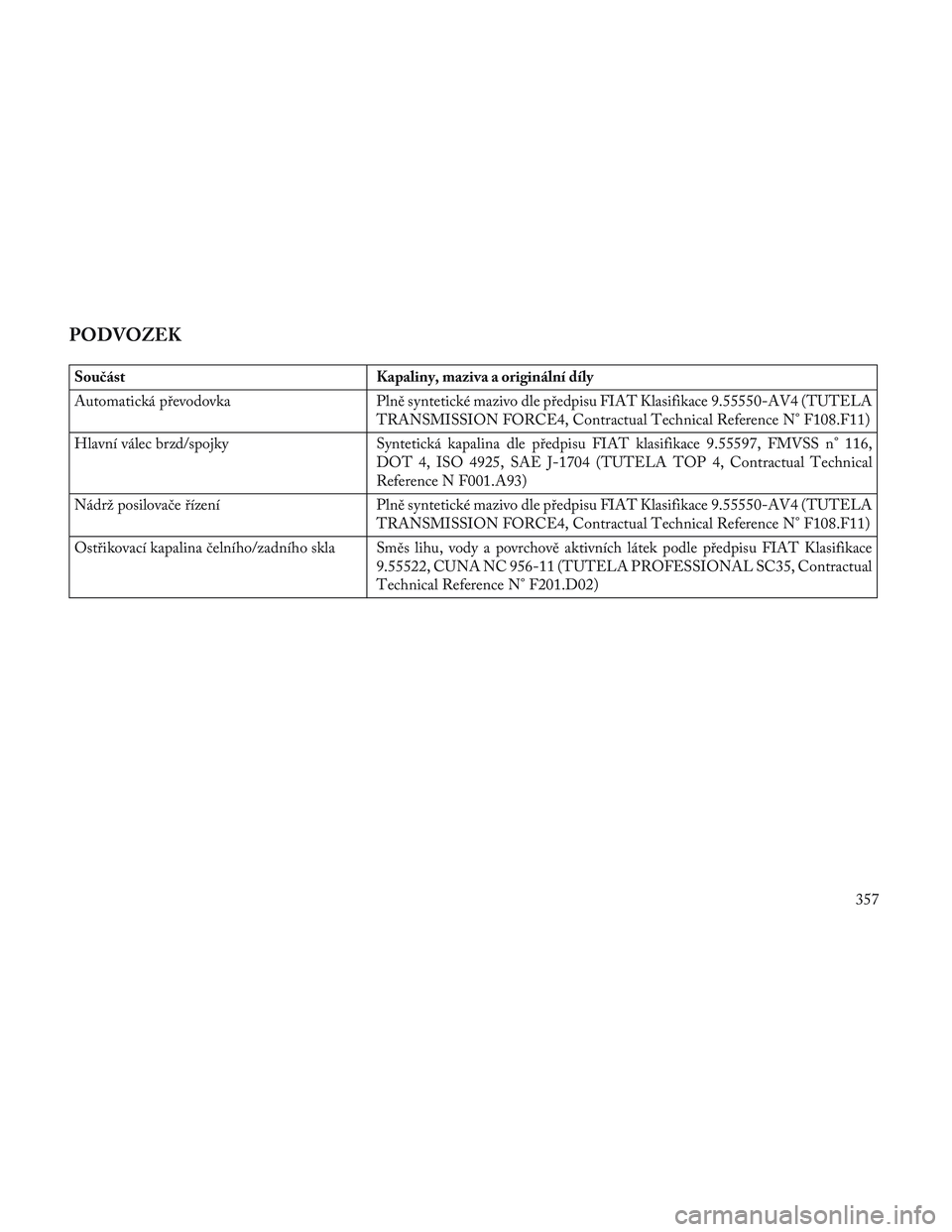

PODVOZEK
SoučástKapaliny, maziva a originální díly
Automatická převodovka Plně syntetické mazivo dle předpisu FIAT Klasifikace 9.55550-AV4 (TUTELA
TRANSMISSION FORCE4, Contractual Technical Reference N° F108.F11)
Hlavní válec brzd/spojky Syntetická kapalina dle předpisu FIAT klasifikace 9.55597, FMVSS n° 116,
DOT 4, ISO 4925, SAE J-1704 (TUTELA TOP 4, Contractual Technical
Reference N F001.A93)
Nádrž posilovače řízení Plně syntetické mazivo dle předpisu FIAT Klasifikace 9.55550-AV4 (TUTELA
TRANSMISSION FORCE4, Contractual Technical Reference N° F108.F11)
Ostřikovací kapalina čelního/zadního skla Směs lihu, vody a povrchově aktivních látek podle předpisu FIAT Klasifikace 9.55522, CUNA NC 956-11 (TUTELA PROFESSIONAL SC35, Contractual
Technical Reference N° F201.D02)
357

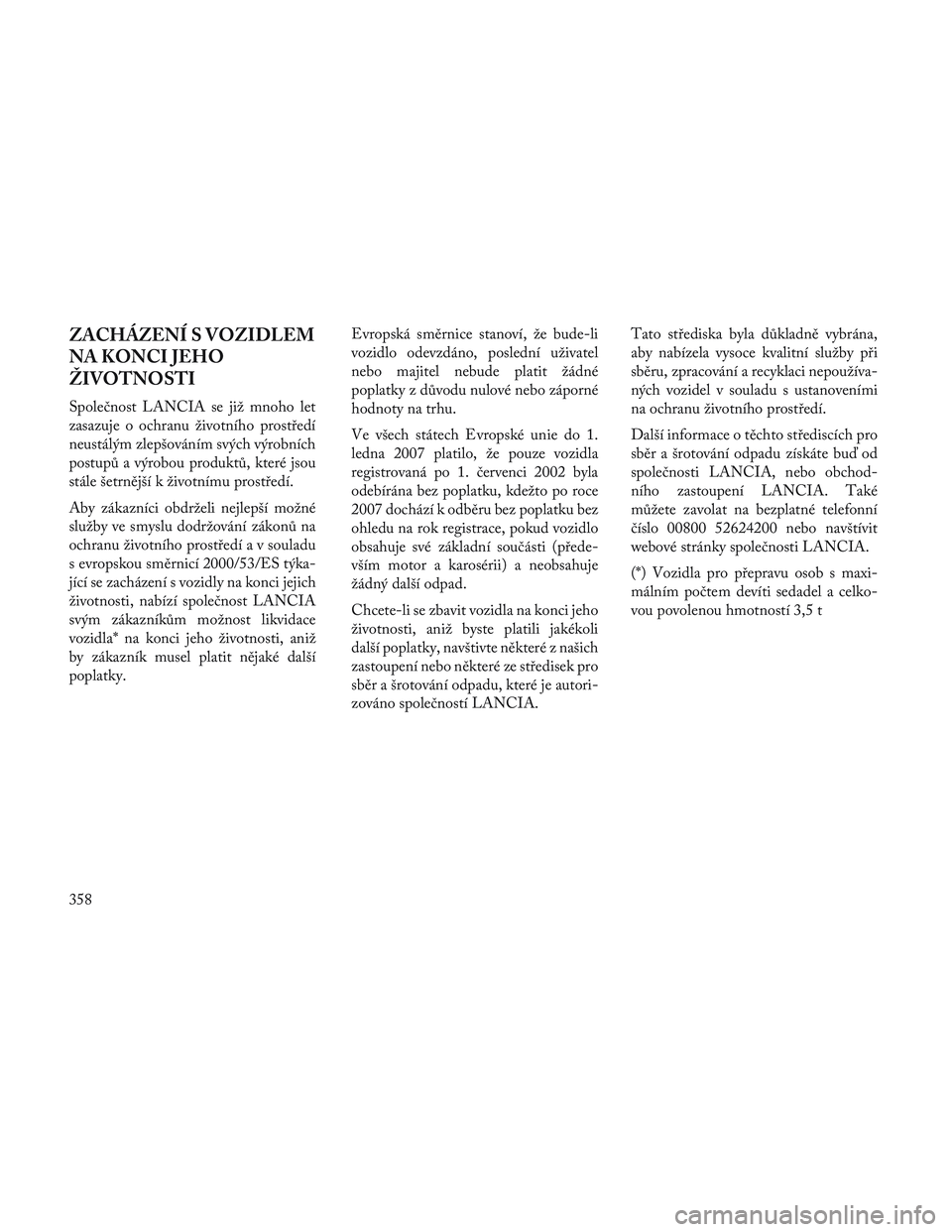

ZACHÁZENÍ S VOZIDLEM
NA KONCI JEHO
ŽIVOTNOSTI
Společnost LANCIA se již mnoho let
zasazuje o ochranu životního prostředí
neustálým zlepšováním svých výrobních
postupů a výrobou produktů, které jsou
stále šetrnější k životnímu prostředí.
Aby zákazníci obdrželi nejlepší možné
služby ve smyslu dodržování zákonů na
ochranu životního prostředí a v souladu
s evropskou směrnicí 2000/53/ES týka-
jící se zacházení s vozidly na konci jejich
životnosti, nabízí společnost LANCIA
svým zákazníkům možnost likvidace
vozidla* na konci jeho životnosti, aniž
by zákazník musel platit nějaké další
poplatky.Evropská směrnice stanoví, že bude-li
vozidlo odevzdáno, poslední uživatel
nebo majitel nebude platit žádné
poplatky z důvodu nulové nebo záporné
hodnoty na trhu.
Ve všech státech Evropské unie do 1.
ledna 2007 platilo, že pouze vozidla
registrovaná po 1. červenci 2002 byla
odebírána bez poplatku, kdežto po roce
2007 dochází k odběru bez poplatku bez
ohledu na rok registrace, pokud vozidlo
obsahuje své základní součásti (přede-
vším motor a karosérii) a neobsahuje
žádný další odpad.
Chcete-li se zbavit vozidla na konci jeho
životnosti, aniž byste platili jakékoli
další poplatky, navštivte některé z našich
zastoupení nebo některé ze středisek pro
sběr a šrotování odpadu, které je autori-
zováno společností LANCIA.Tato střediska byla důkladně vybrána,
aby nabízela vysoce kvalitní služby při
sběru, zpracování a recyklaci nepoužíva-
ných vozidel v souladu s ustanoveními
na ochranu životního prostředí.
Další informace o těchto střediscích pro
sběr a šrotování odpadu získáte buď od
společnosti LANCIA, nebo obchod-
ního zastoupení LANCIA. Také
můžete zavolat na bezplatné telefonní
číslo 00800 52624200 nebo navštívit
webové stránky společnosti LANCIA.
(*) Vozidla pro přepravu osob s maxi-
málním počtem devíti sedadel a celko-
vou povolenou hmotností 3,5 t
358

359

360

8

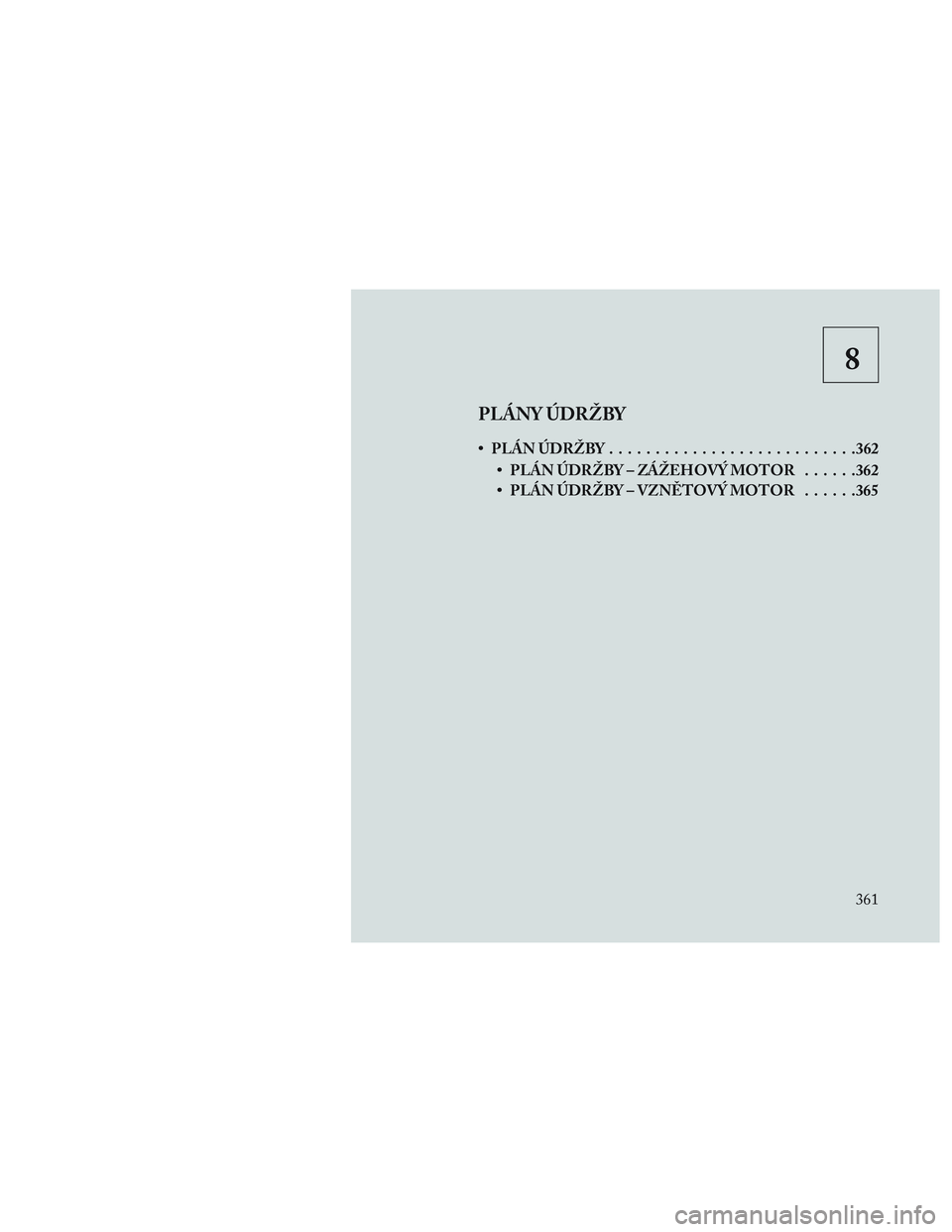

PLÁNY ÚDRŽBY
• PLÁNÚDRŽBY...........................362
• PLÁN ÚDRŽBY – ZÁŽEHOVÝ MOTOR ......362
• PLÁN ÚDRŽBY – VZNĚTOVÝ MOTOR ......365
361

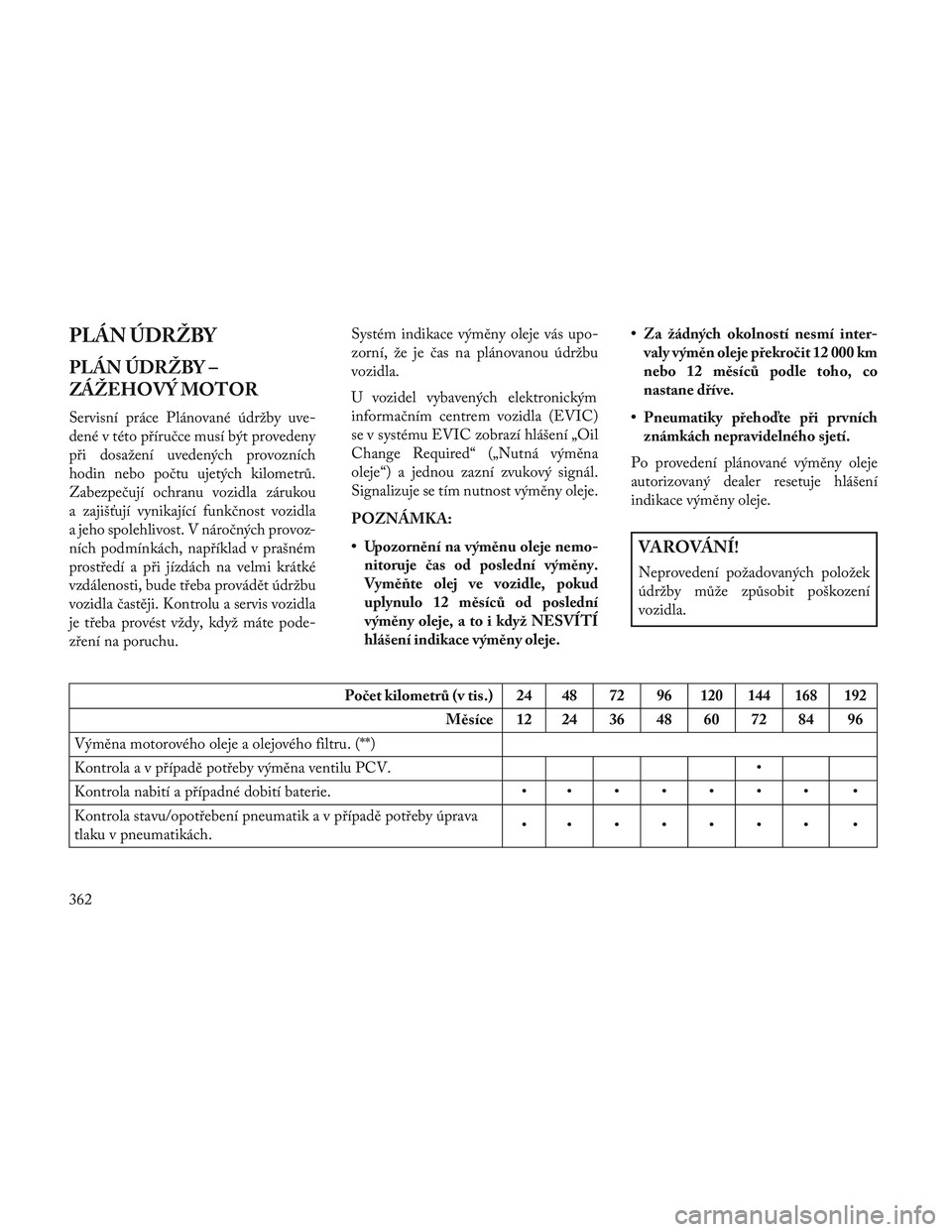

PLÁN ÚDRŽBY
PLÁN ÚDRŽBY –
ZÁŽEHOVÝ MOTOR
Servisní práce Plánované údržby uve-
dené v této příručce musí být provedeny
při dosažení uvedených provozních
hodin nebo počtu ujetých kilometrů.
Zabezpečují ochranu vozidla zárukou
a zajišťují vynikající funkčnost vozidla
a jeho spolehlivost. V náročných provoz-
ních podmínkách, například v prašném
prostředí a při jízdách na velmi krátké
vzdálenosti, bude třeba provádět údržbu
vozidla častěji. Kontrolu a servis vozidla
je třeba provést vždy, když máte pode-
zření na poruchu.Systém indikace výměny oleje vás upo-
zorní, že je čas na plánovanou údržbu
vozidla.
U vozidel vybavených elektronickým
informačním centrem vozidla (EVIC)
se v systému EVIC zobrazí hlášení „Oil
Change Required“ („Nutná výměna
oleje“) a jednou zazní zvukový signál.
Signalizuje se tím nutnost výměny oleje.
POZNÁMKA:
• Upozornění na výměnu oleje nemo-
nitoruje čas od poslední výměny.
Vyměňte olej ve vozidle, pokud
uplynulo 12 měsíců od poslední
výměny oleje, a to i když NESVÍTÍ
hlášení indikace výměny oleje. • Za žádných okolností nesmí inter-
valy výměn oleje překročit 12 000 km
nebo 12 měsíců podle toho, co
nastane dříve.
• Pneumatiky přehoďte při prvních známkách nepravidelného sjetí.
Po provedení plánované výměny oleje
autorizovaný dealer resetuje hlášení
indikace výměny oleje.
VAROVÁNÍ!
Neprovedení požadovaných položek
údržby může způsobit poškození
vozidla.
Počet kilometrů (v tis.) 24 48 72 96120 144 168 192
Měsíce 12 24 36 48 60 72 84 96
Výměna motorového oleje a olejového filtru. (**)
Kontrola a v případě potřeby výměna ventilu PCV. •
Kontrola nabití a případné dobití baterie. • •••••• •
Kontrola stavu/opotřebení pneumatik a v případě potřeby úprava
tlaku v pneumatikách. ••••••• •
362

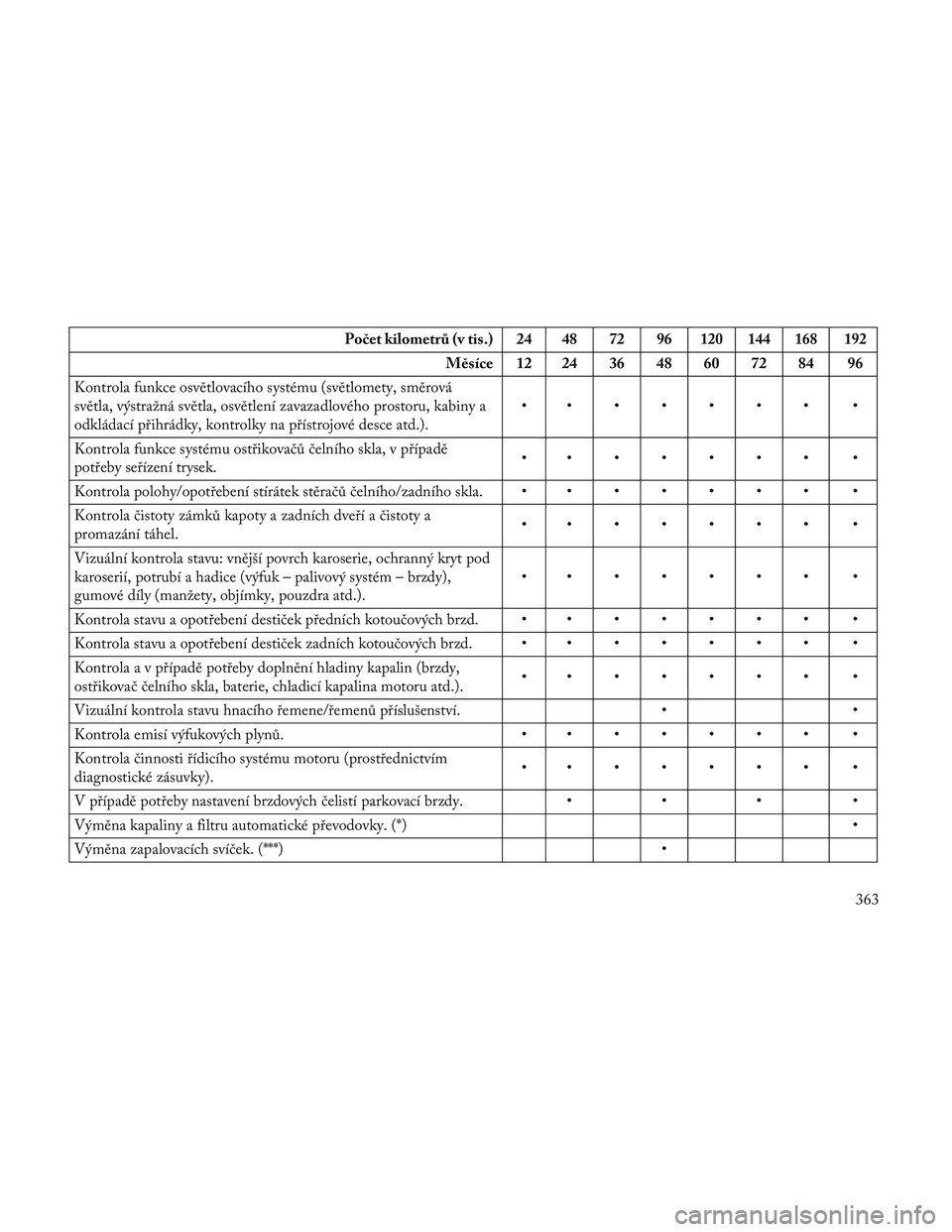

Počet kilometrů (v tis.) 24 48 72 96120 144 168 192
Měsíce 12 24 36 48 60 72 84 96
Kontrola funkce osvětlovacího systému (světlomety, směrová
světla, výstražná světla, osvětlení zavazadlového prostoru, kabiny a
odkládací přihrádky, kontrolky na přístrojové desce atd.). ••••••• •
Kontrola funkce systému ostřikovačů čelního skla, v případě
potřeby seřízení trysek. ••••••• •
Kontrola polohy/opotřebení stírátek stěračů čelního/zadního skla. • •••••• •
Kontrola čistoty zámků kapoty a zadních dveří a čistoty a
promazání táhel. ••••••• •
Vizuální kontrola stavu: vnější povrch karoserie, ochranný kryt pod
karoserií, potrubí a hadice (výfuk – palivový systém – brzdy),
gumové díly (manžety, objímky, pouzdra atd.). ••••••• •
Kontrola stavu a opotřebení destiček předních kotoučových brzd. • •••••• •
Kontrola stavu a opotřebení destiček zadních kotoučových brzd. • •••••• •
Kontrola a v případě potřeby doplnění hladiny kapalin (brzdy,
ostřikovač čelního skla, baterie, chladicí kapalina motoru atd.). ••••••• •
Vizuální kontrola stavu hnacího řemene/řemenů příslušenství. • •
Kontrola emisí výfukových plynů. • •••••• •
Kontrola činnosti řídicího systému motoru (prostřednictvím
diagnostické zásuvky). ••••••• •
V případě potřeby nastavení brzdových čelistí parkovací brzdy. • • • •
Výměna kapaliny a filtru automatické převodovky. (*) •
Výměna zapalovacích svíček. (***) •
363

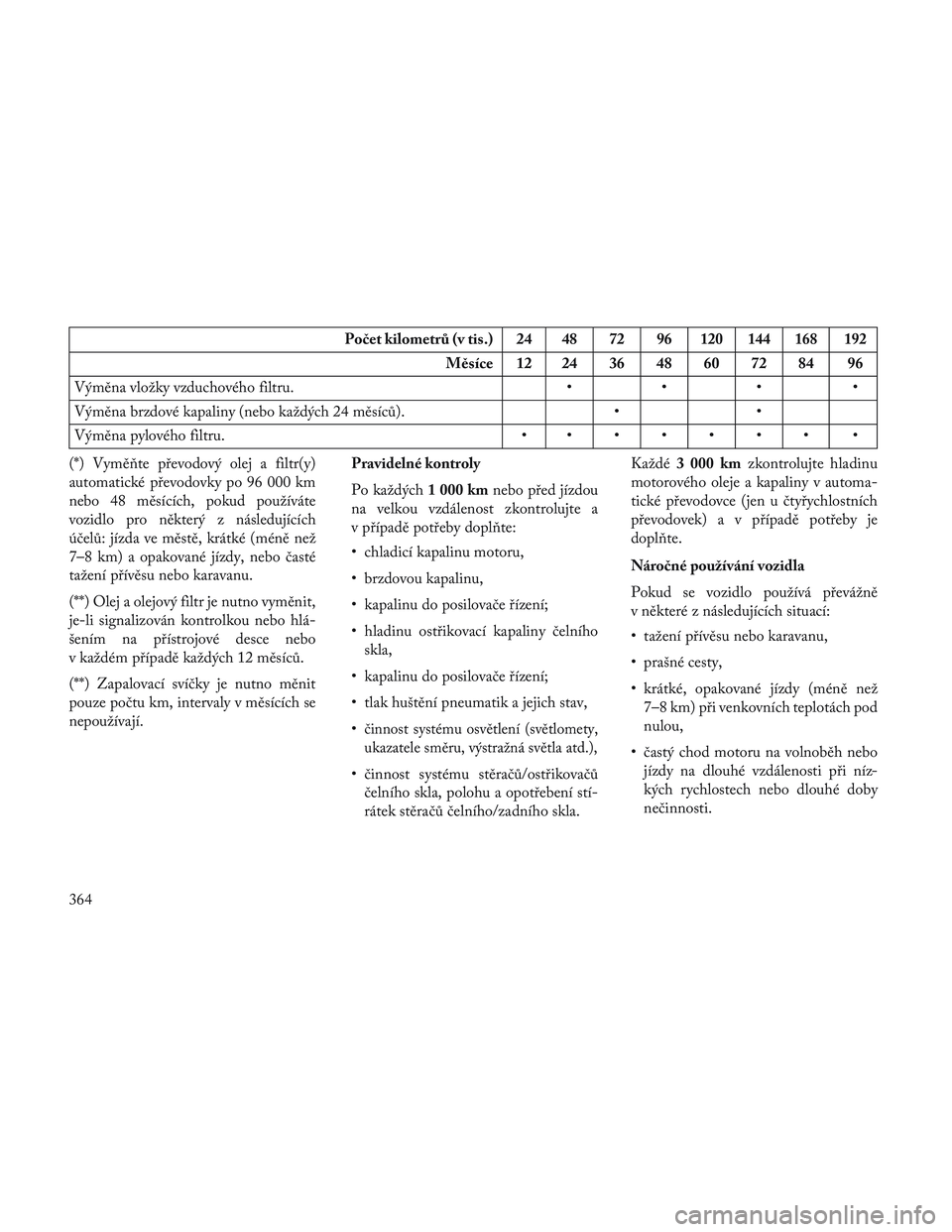

Počet kilometrů (v tis.) 24 48 72 96120 144 168 192
Měsíce 12 24 36 48 60 72 84 96
Výměna vložky vzduchového filtru. • • • •
Výměna brzdové kapaliny (nebo každých 24 měsíců). • •
Výměna pylového filtru. • •••••• •
(*) Vymě\bte převodový olej a filtr(y)
automatické převodovky po 96 000 km
nebo 48 měsících, pokud používáte
vozidlo pro některý z následujících
účelů: jízda ve městě, krátké (méně než
7–8 km) a opakované jízdy, nebo časté
tažení přívěsu nebo karavanu.
(**) Olej a olejový filtr je nutno vyměnit,
je-li signalizován kontrolkou nebo hlá-
šením na přístrojové desce nebo
v každém případě každých 12 měsíců.
(**) Zapalovací svíčky je nutno měnit
pouze počtu km, intervaly v měsících se
nepoužívají. Pravidelné kontroly
Po každých
1 000 kmnebo před jízdou
na velkou vzdálenost zkontrolujte a
v případě potřeby dopl\bte:
• chladicí kapalinu motoru,
• brzdovou kapalinu,
• kapalinu do posilovače řízení;
• hladinu ostřikovací kapaliny čelního skla,
• kapalinu do posilovače řízení;
• tlak huštění pneumatik a jejich stav,
•
činnost systému osvětlení (světlomety,
ukazatele směru, výstražná světla atd.),
• činnost systému stěračů/ostřikovačů čelního skla, polohu a opotřebení stí-
rátek stěračů čelního/zadního skla. Každé
3 000 km zkontrolujte hladinu
motorového oleje a kapaliny v automa-
tické převodovce (jen u čtyřychlostních
převodovek) a v případě potřeby je
dopl\bte.
Náročné používání vozidla
Pokud se vozidlo používá převážně
v některé z následujících situací:
• tažení přívěsu nebo karavanu,
• prašné cesty,
• krátké, opakované jízdy (méně než 7–8 km) při venkovních teplotách pod
nulou,
• častý chod motoru na volnoběh nebo jízdy na dlouhé vzdálenosti při níz-
kých rychlostech nebo dlouhé doby
nečinnosti.
364
