Lancia Ypsilon 2011 Manual de Uso e Manutenção (in Portuguese)

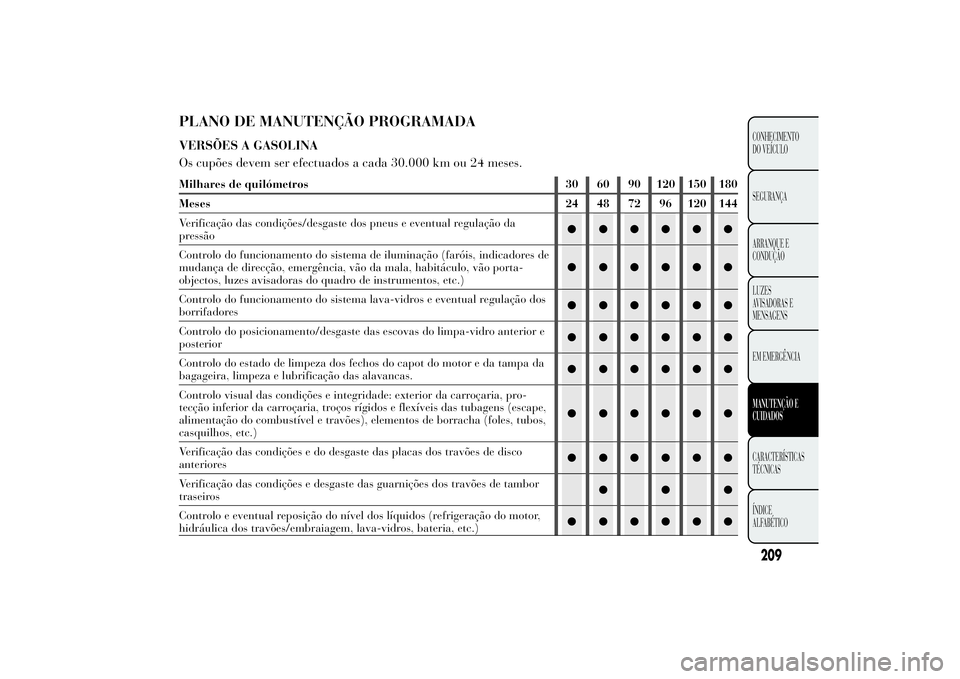

PLANO DE MANUTENÇÃO PROGRAMADAVERSÕES A GASOLINA
Os cupões devem ser efectuados a cada 30.000 km ou 24 meses.Milhares de quilómetros 30 60 90 120 150 180
Meses 24 48 72 96 120 144
Verificação das condições/desgaste dos pneus e eventual regulação da
pressão●●●●●●
Controlo do funcionamento do sistema de iluminação (faróis, indicadores de
mudança de direcção, emergência, vão da mala, habitáculo, vão porta-
objectos, luzes avisadoras do quadro de instrumentos, etc.)●●●●●●
Controlo do funcionamento do sistema lava-vidros e eventual regulação dos
borrifadores●●●●●●
Controlo do posicionamento/desgaste das escovas do limpa-vidro anterior e
posterior●●●●●●
Controlo do estado de limpeza dos fechos do capot do motor e da tampa da
bagageira, limpeza e lubrificação das alavancas.●●●●●●
Controlo visual das condições e integridade: exterior da carroçaria, pro-
tecção inferior da carroçaria, troços rígidos e flexíveis das tubagens (escape,
alimentação do combustível e travões), elementos de borracha (foles, tubos,
casquilhos, etc.)●●●●●●
Verificação das condições e do desgaste das placas dos travões de disco
●●●●●●
Verificação das condições e desgaste das guarnições dos travões de tambor
traseiros●●●
Controlo e eventual reposição do nível dos líquidos (refrigeração do motor,
hidráulica dos travões/embraiagem, lava-vidros, bateria, etc.)●●●●●●
209CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALF
ABÉTICO
anteriores

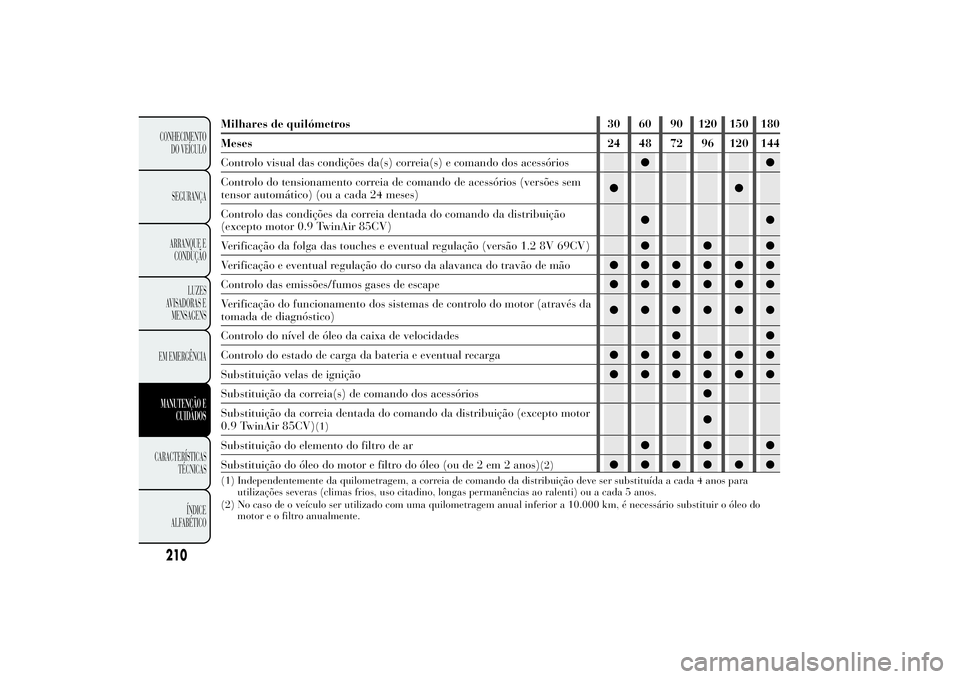

Milhares de quilómetros 30 60 90 120 150 180
Meses 24 48 72 96 120 144
Controlo visual das condições da(s) correia(s) e comando dos acessórios●●
Controlo do tensionamento correia de comando de acessórios (versões sem
tensor automático) (ou a cada 24 meses)●●
Controlo das condições da correia dentada do comando da distribuição
(excepto motor 0.9 TwinAir 85CV)●●
Verificação da folga das touches e eventual regulação (versão 1.2 8V 69CV)●●●
Verificação e eventual regulação do curso da alavanca do travão de mão●●●●●●
Controlo das emissões/fumos gases de escape●●●●●●
Verificação do funcionamento dos sistemas de controlo do motor (através da
tomada de diagnóstico)●●●●●●
Controlo do nível de óleo da caixa de velocidades●●
Controlo do estado de carga da bateria e eventual recarga●●●●●●
Substituição velas de ignição●●●●●●
Substituição da correia(s) de comando dos acessórios●
Substituição da correia dentada do comando da distribuição (excepto motor
0.9 TwinAir 85CV)
(1)
●
Substituição do elemento do filtro de ar●●●
Substituição do óleo do motor e filtro do óleo (ou de 2 em 2 anos)
(2)
●●●●●●
(1) Independentemente da quilometragem, a correia de comando da distribuição deve ser substituída a cada 4 anos para
utilizações severas (climas frios, uso citadino, longas permanências ao ralenti) ou a cada 5 anos.
(2) No caso de o veículo ser utilizado com uma quilometragem anual inferior a 10.000 km, é necessário substituir o óleo do
motor e o filtro anualmente.
210CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALF
ABÉTICO

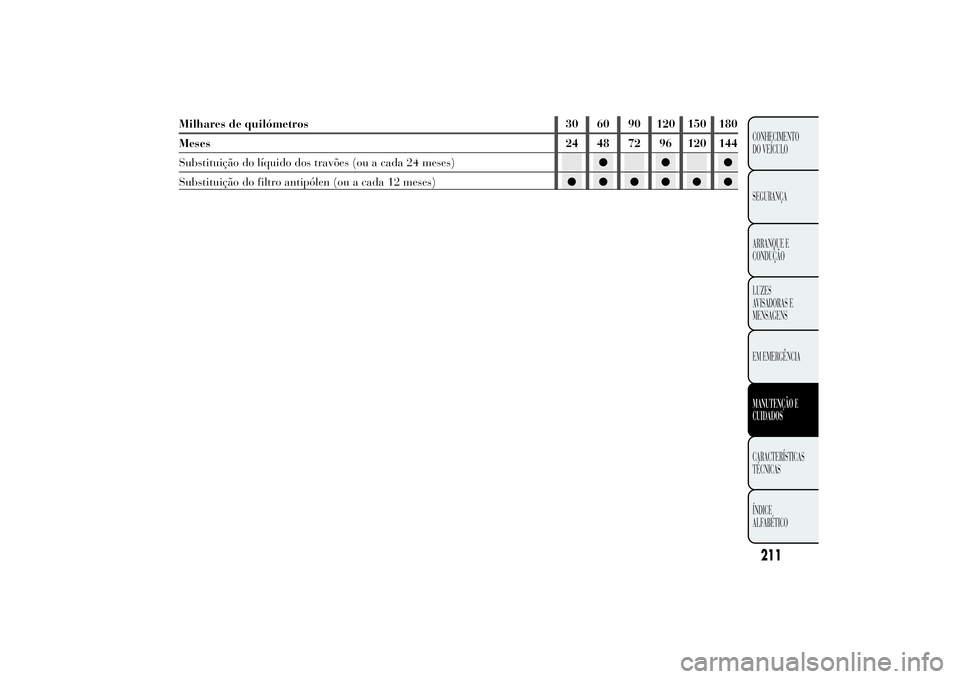

Milhares de quilómetros 30 60 90 120 150 180
Meses 24 48 72 96 120 144
Substituição do líquido dos travões (ou a cada 24 meses)●●●
Substituição do filtro antipólen (ou a cada 12 meses)●●●●●●
211CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALF
ABÉTICO

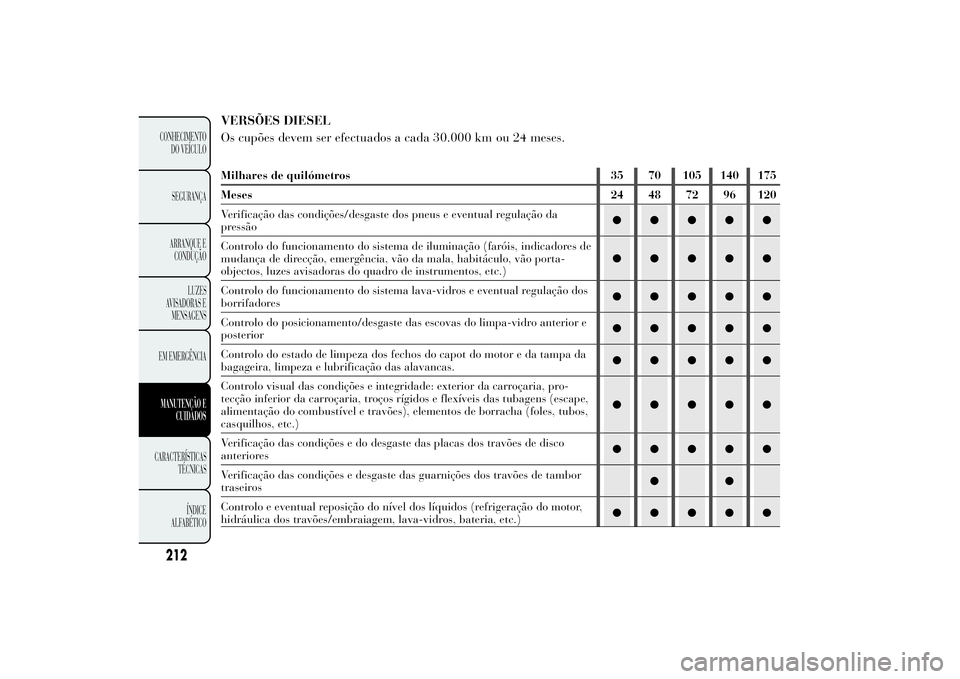

VERSÕES DIESEL
Os cupões devem ser efectuados a cada 30.000 km
ou 24 meses.Milhares de quilómetros 35 70 105 140 175
Meses 24 48 72 96 120
Verificação das condições/desgaste dos pneus e eventual regulação da
pressão●●●●●
Controlo do funcionamento do sistema de iluminação (faróis, indicadores de
mudança de direcção, emergência, vão da mala, habitáculo, vão porta-
objectos, luzes avisadoras do quadro de instrumentos, etc.)●●●●●
Controlo do funcionamento do sistema lava-vidros e eventual regulação dos
borrifadores●●●●●
Controlo do posicionamento/desgaste das escovas do limpa-vidro anterior e
posterior●●●●●
Controlo do estado de limpeza dos fechos do capot do motor e da tampa da
bagageira, limpeza e lubrificação das alavancas.●●●●●
Controlo visual das condições e integridade: exterior da carroçaria, pro-
tecção inferior da carroçaria, troços rígidos e flexíveis das tubagens (escape,
alimentação do combustível e travões), elementos de borracha (foles, tubos,
casquilhos, etc.)●●●●●
Verificação das condições e do desgaste das placas dos travões de disco
●●●●●
Verificação das condições e desgaste das guarnições dos travões de tambor
traseiros●●
Controlo e eventual reposição do nível dos líquidos (refrigeração do motor,
hidráulica dos travões/embraiagem, lava-vidros, bateria, etc.)●●●●●
212CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALF
ABÉTICO
anteriores

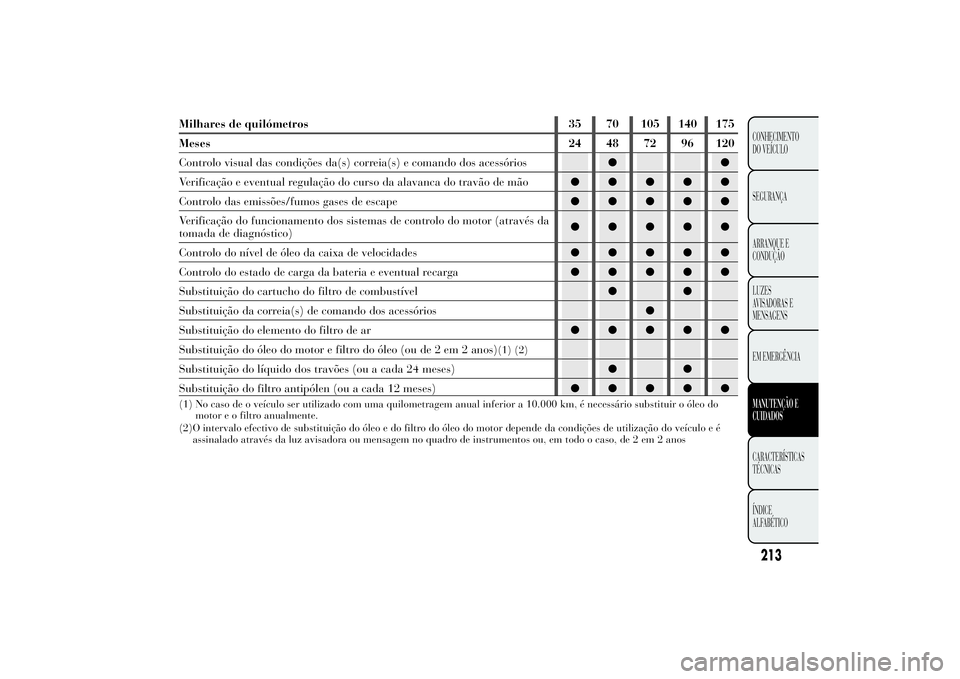

Milhares de quilómetros 35 70 105 140 175
Meses 24 48 72 96 120
Controlo visual das condições da(s) correia(s) e comando dos acessórios●●
Verificação e eventual regulação do curso da alavanca do travão de mão●●●●●
Controlo das emissões/fumos gases de escape●●●●●
Verificação do funcionamento dos sistemas de controlo do motor (através da
tomada de diagnóstico)●●●●●
Controlo do nível de óleo da caixa de velocidades●●●●●
Controlo do estado de carga da bateria e eventual recarga●●●●●
Substituição do cartucho do filtro de combustível●●
Substituição da correia(s) de comando dos acessórios●
Substituição do elemento do filtro de ar●●●●●
Substituição do óleo do motor e filtro do óleo (ou de 2 em 2 anos)
(1) (2)
Substituição do líquido dos travões (ou a cada 24 meses)●●
Substituição do filtro antipólen (ou a cada 12 meses)●●●●●(1) No caso de o veículo ser utilizado com uma quilometragem anual inferior a 10.000 km, é necessário substituir o óleo do
motor e o filtro anualmente.
(2)O intervalo efectivo de substituição do óleo e do filtro do óleo do motor depende da condições de utilização do veículo e é
assinalado através da luz avisadora ou mensagem no quadro de instrumentos ou, em todo o caso, de 2 em 2 anos
213CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALF
ABÉTICO

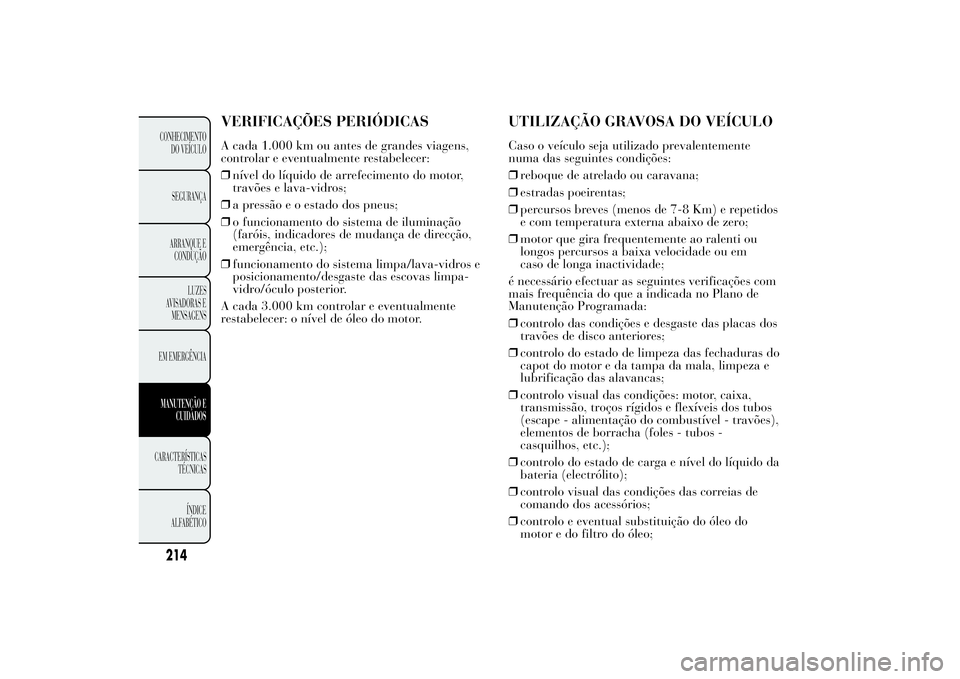

VERIFICAÇÕES PERIÓDICASA cada 1.000 km ou antes de grandes viagens,
controlar e eventualmente restabelecer:
❒nível do líquido de arrefecimento do motor,
travões e lava-vidros;
❒a pressão e o estado dos pneus;
❒o funcionamento do sistema de iluminação
(faróis, indicadores de mudança de direcção,
emergência, etc.);
❒funcionamento do sistema limpa/lava-vidros e
posicionamento/desgaste das escovas limpa-
vidro/óculo posterior.
A cada 3.000 km controlar e eventualmente
restabelecer: o nível de óleo do motor.
UTILIZAÇÃO GRAVOSA DO VEÍCULOCaso o veículo seja utilizado prevalentemente
numa das seguintes condições:
❒reboque de atrelado ou caravana;
❒estradas poeirentas;
❒percursos breves (menos de 7-8 Km) e repetidos
e com temperatura externa abaixo de zero;
❒motor que gira frequentemente ao ralenti ou
longos percursos a baixa velocidade ou em
caso de longa inactividade;
é necessário efectuar as seguintes verificações com
mais frequência do que a indicada no Plano de
Manutenção Programada:
❒controlo das condições e desgaste das placas dos
travões de disco anteriores;
❒controlo do estado de limpeza das fechaduras do
capot do motor e da tampa da mala, limpeza e
lubrificação das alavancas;
❒controlo visual das condições: motor, caixa,
transmissão, troços rígidos e flexíveis dos tubos
(escape - alimentação do combustível - travões),
elementos de borracha (foles - tubos -
casquilhos, etc.);
❒controlo do estado de carga e nível do líquido da
bateria (electrólito);
❒controlo visual das condições das correias de
comando dos acessórios;
❒controlo e eventual substituição do óleo do
motor e do filtro do óleo;
214CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALF
ABÉTICO

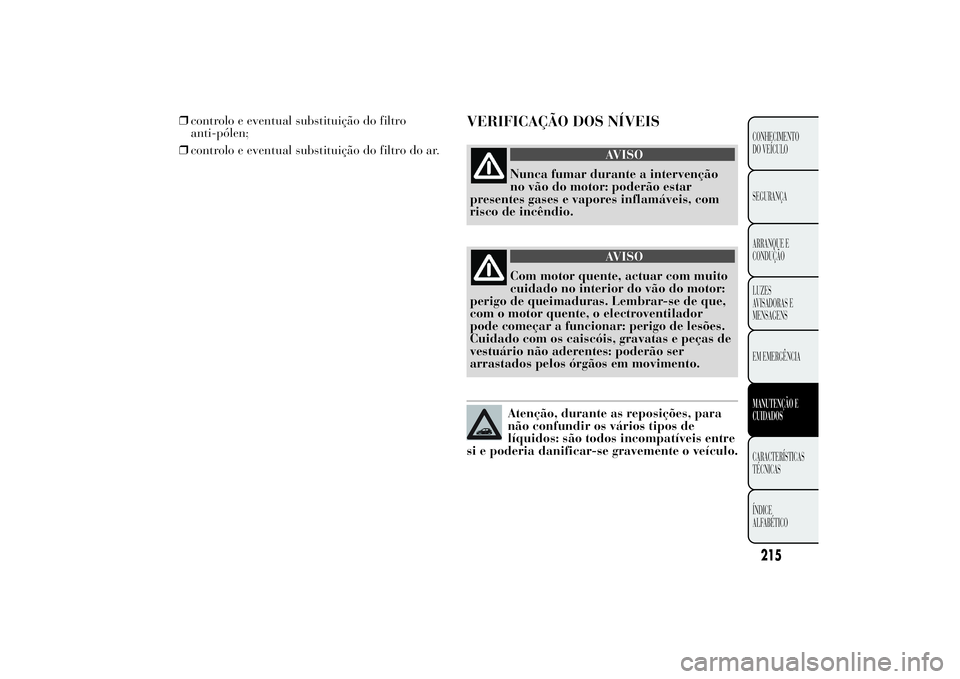

❒controlo e eventual substituição do filtro
anti-pólen;
❒controlo e eventual substituição do filtro do ar.
VERIFICAÇÃO DOS NÍVEIS
AVISO
Nunca fumar durante a intervenção
no vão do
motor: poderão estar
presentes gases e vapores inflamáveis, com
risco de incêndio.
AVISO
Com motor quente, actuar com muito
cuidado no interior
do vão do motor:
perigo de queimaduras. Lembrar-se de que,
com o motor quente, o electroventilador
pode começar a funcionar: perigo de lesões.
Cuidado com os caiscóis, gravatas e peças de
vestuário não aderentes: poderão ser
arrastados pelos órgãos em movimento.Atenção, durante as reposições, para
não confundir os vários tipos de
líquidos: são todos incompatíveis entre
si e poderia danificar-se gravemente o veículo.
215CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALF
ABÉTICO

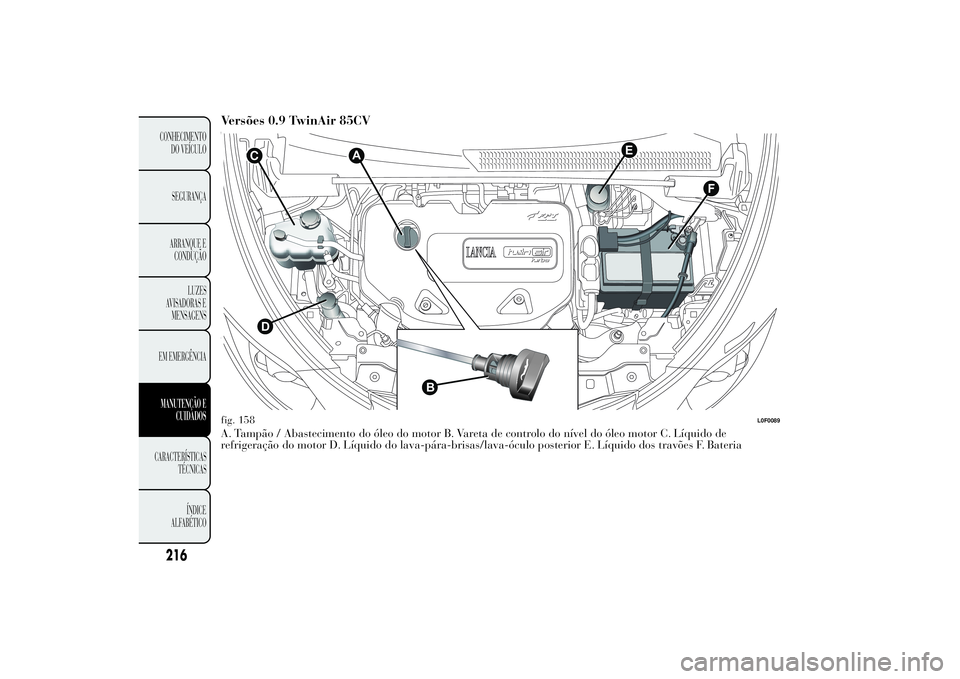

Versões 0.9 TwinAir 85CVA. Tampão / Abastecimento do óleo do motor B. Vareta de controlo do nível do óleo motor C. Líquido de
refrigeração do motor D. Líquido do lava-pára-brisas/lava-óculo posterior E. Líquido dos travões F. Bateria
F
E
CD
B
A
fig. 158
L0F0089
216CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALF
ABÉTICO

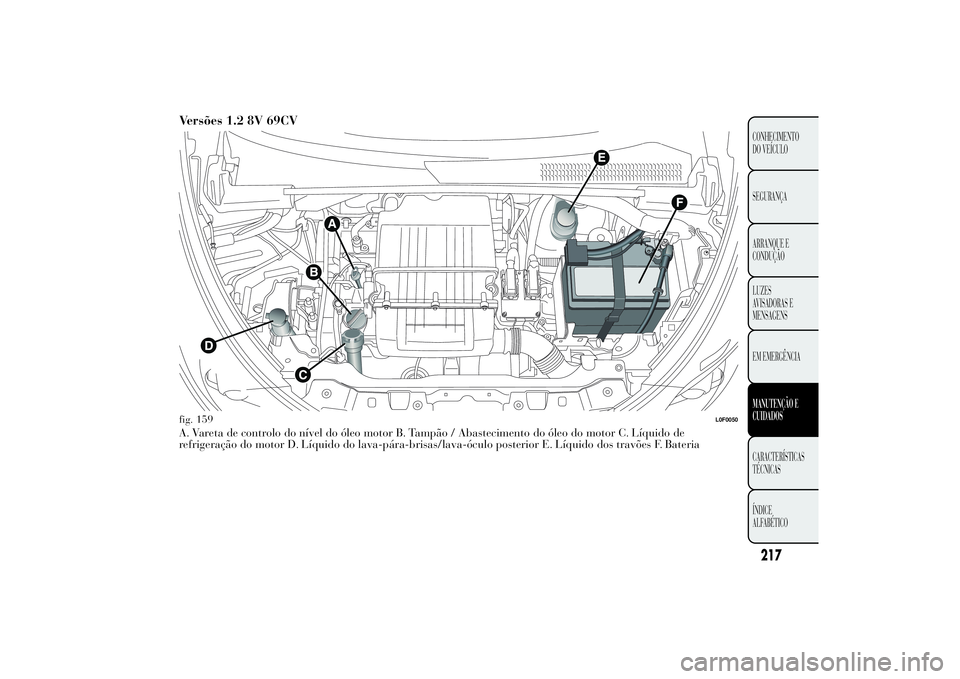

Versões 1.2 8V 69CVA. Vareta de controlo do nível do óleo motor B. Tampão / Abastecimento do óleo do motor C. Líquido de
refrigeração do motor D. Líquido do lava-pára-brisas/lava-óculo posterior E. Líquido dos travões F. Bateriafig. 159
L0F0050
217CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALF
ABÉTICO

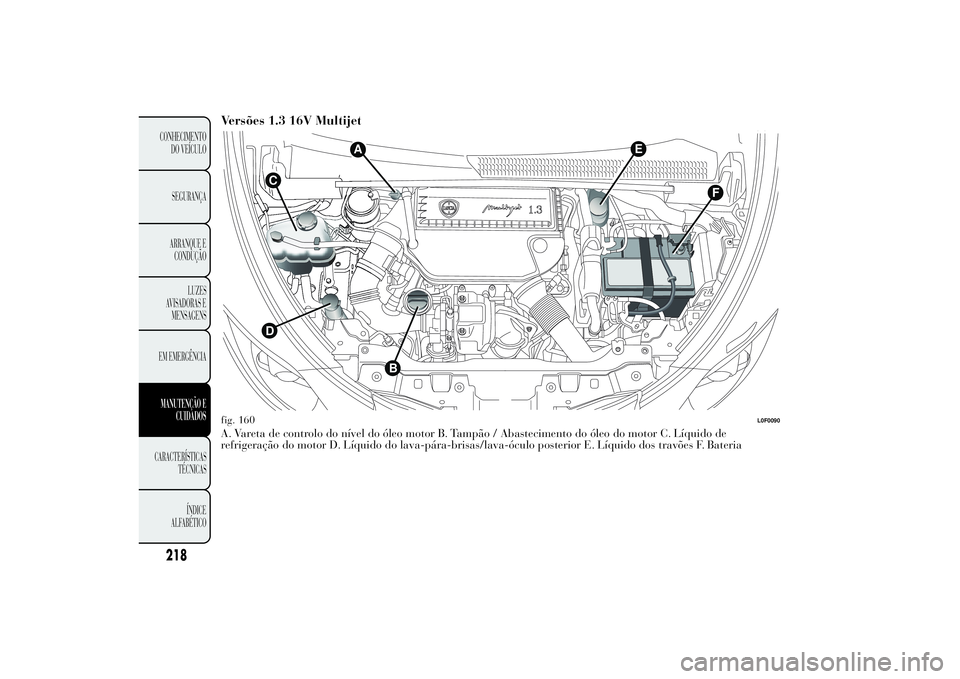

Versões 1.3 16V MultijetA. Vareta de controlo do nível do óleo motor B. Tampão / Abastecimento do óleo do motor C. Líquido de
refrigeração do motor D. Líquido do lava-pára-brisas/lava-óculo posterior E. Líquido dos travões F. Bateria
E
A
CD
B
F
fig. 160
L0F0090
