POZOR!
V prípade, že by sa poistka opakovane
kazila, obráťte sa na Autorizovaný ser vis
Lancia.
POZOR!
Poškodenú poistku nikdy nevymieňajte za
kovové drôty alebo iný náhradný materiál.
POZOR!
V žiadnom prípade nenahrádzajte poistku
inou, ktorá má vyššiu hodnotu intenzity
prúdu: VZNIKÁ NEBEZPEČENSTVO
POŽIARU.
POZOR!
Ak zasiahne všeobecná bezpečnostná
poistka (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE), obráťte sa na Autorizovaný ser vis
Lancia.
POZOR!
Pred výmenou poistky dbajte na to, aby ste
vytiahli kľúč zo zapaľovania a že ste
vypli a/alebo odpojili všetky spotrebiče.
POZOR!
Ak sa poškodí všeobecná poistka ochrany
bezpečnostných systémov (systém air
bag, brzdový systém), systém pohonných
jednotiek (systém motora, systém prevodovky)
alebo systém riadenia, obráťte sa na Asistenčnú
Sieť Lancia.
189ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOV¯ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

PRÍSTUP K POISTKÁM
Poistková skrinka v motorovom priestore
Nachádza sa vedľa batérie: na prístup k poistkám obr.
154 je potrebné postupovať nasledovne:
❒odoberte kryt A obr. 152;
❒odskrutkujte skrutku A obr. 153, uvoľnite jazýčky B
a vytiahnite smerom hore kryt C.Číslovanie, ktoré určuje elektrickú súčiastku k
zodpovedajúcim poistkám, je možné vidieť na kryte.
Po výmene poistky sa uistite, že ste dobre zatvorili
kryt C na poistkovej skrinke.
Ak je potrebné vyčistiť priestor motora,
urobte to opatrne a dbajte na to, aby ste
priamo nezasiahli vyšplechnutou vodou
poistkovú skrinku a takisto motorčeky stieračov.
obr. 152
L0F0170
obr. 153
L0F0094
190ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

.
obr. 154
L0F0210
191ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOV¯ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Poistková skrinka prístrojovej dosky
Pre prístup k poistkám potiahnite jednou rukou
spodnú časť dvierok B obr. 155, zatiaľ čo druhou
rukou zatlačte na časť A. Poistky sa nachádzajú
v skrini poistiek zobrazenej na obr. 156.
.3
obr. 155
L0F0171
192ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

.
obr. 156
L0F0244
193ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOV¯ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Poistková skrinka v úložnom priestore
Poistková skrinka je umiestnená na ľavej strane
batožinového priestoru, pod bočným poťahom A obr.
157.
Poistky sa nachádzajú v skrini poistiek zobrazenej na
obr. 158.
obr. 157
L0F0128
obr. 158
L0F0212
194ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

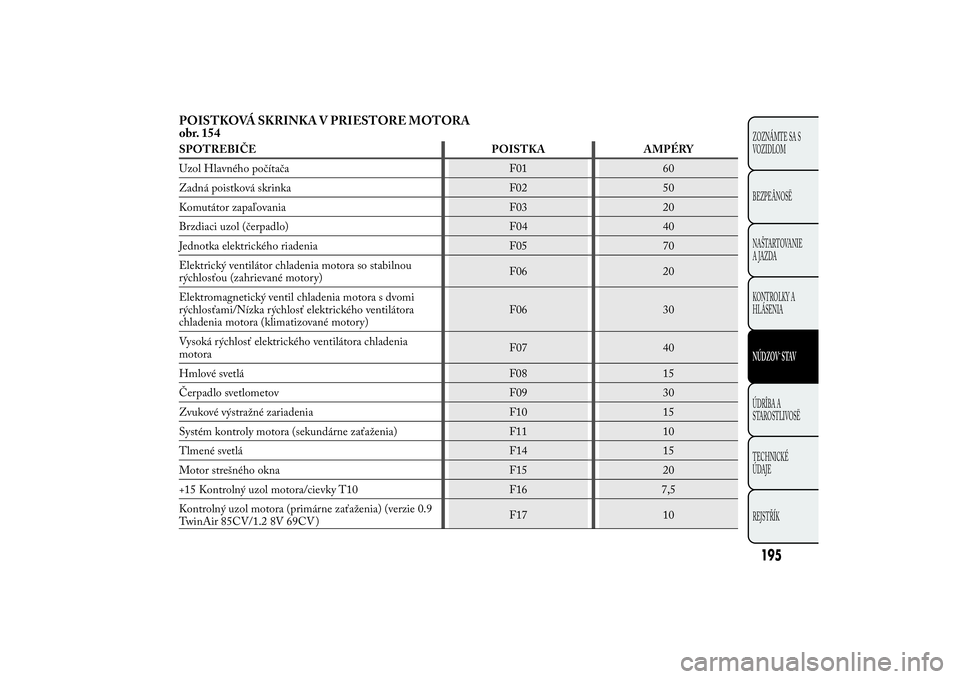

POISTKOVÁ SKRINKA V PRIESTORE MOTORA
obr. 154SPOTREBIČE POISTKA AMPÉRY
Uzol Hlavného počítača F01 60
Zadná poistková skrinka F02 50
Komutátor zapaľovania F03 20
Brzdiaci uzol (čerpadlo) F04 40
Jednotka elektrického riadenia F05 70
Elektrický ventilátor chladenia motora so stabilnou
rýchlosťou (zahrievané motory)F06 20
Elektromagnetický ventil chladenia motora s dvomi
rýchlosťami/Nízka rýchlosť elektrického ventilátora
chladenia motora (klimatizované motory)F06 30
Vysoká rýchlosť elektrického ventilátora chladenia
motoraF07 40
Hmlové svetlá F08 15
Čerpadlo svetlometov F09 30
Zvukové výstražné zariadenia F10 15
Systém kontroly motora (sekundárne zaťaženia) F11 10
Tlmené svetlá F14 15
Motor strešného okna F15 20
+15 Kontrolný uzol motora/cievky T10 F16 7,5
Kontrolný uzol motora (primárne zaťaženia) (verzie 0.9
TwinAir 85CV/1.2 8V 69CV )F17 10
195ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOV¯ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

196ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

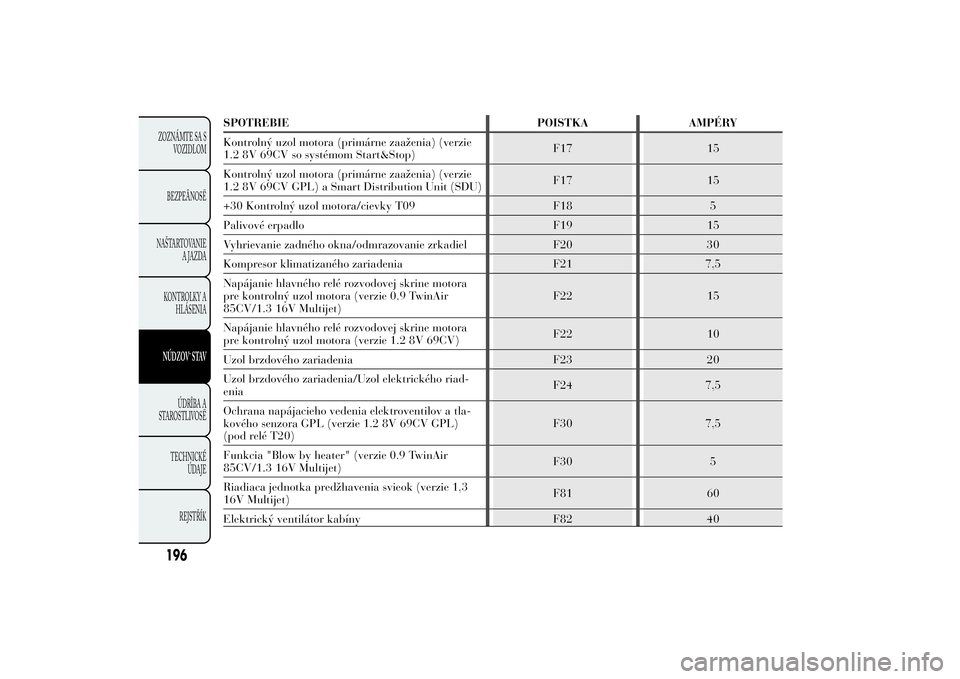

SPOTREBIE POISTKA AMPÉRY
Kontrolný uzol motora (primárne zaaženia) (verzie
1.2 8V 69CV so systémom Start&Stop)F17 15
Kontrolný uzol motora (primárne zaaženia) (verzie
1.2 8V 69CV GPL) a Smart Distribution Unit (SDU)F17 15
+30 Kontrolný uzol motora/cievky T09 F18 5
Palivové erpadlo F19 15
Vyhrievanie zadného okna/odmrazovanie zrkadiel F20 30
Kompresor klimatizaného zariadenia F21 7,5
Napájanie hlavného relé rozvodovej skrine motora
pre kontrolný uzol motora (verzie 0.9 TwinAir
85CV/1.3 16V Multijet)F22 15
Napájanie hlavného relé rozvodovej skrine motora
pre kontrolný uzol motora (verzie 1.2 8V 69CV)F22 10
Uzol brzdového zariadenia F23 20
Uzol brzdového zariadenia/Uzol elektrického riad-
eniaF24 7,5
Ochrana napájacieho vedenia elektroventilov a tla-
kového senzora GPL (verzie 1.2 8V 69CV GPL)
(pod relé T20)F30 7,5
Funkcia "Blow by heater" (verzie 0.9 TwinAir
85CV/1.3 16V Multijet)F30 5
Riadiaca jednotka predžhavenia svieok (verzie 1,3
16V Multijet)F81 60
Elektrický ventilátor kabíny F82 40

197ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIANÚDZOV¯ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SPOTREBIE POISTKA AMPÉRY
Vyhrievaný naftový filter (verzie 1.3 16V Multijet) F83 40
Predná elektrická zástrka (s alebo bez
zapaovaa)F85 15
Senzor stavu nabitia batérie F87 5+15 = kladný pól pod kúom
+30 = kladný pól priamo na batériu (nie pod kúom)

POISTKOVÁ SKRINKA PRÍSTROJOVEJ DOSKY
obr. 156SPOTREBIČE POISTKA AMPÉRY
Voľná F12 -
+15 korektor sklonu svetlometov F13 5
+15 Ovládač pod kľúčom so zablokovaním vo fáze
štartovaniaF31 5
Voľná F32 -
+30 F36 10
+ 15 spínač na brzdovom pedáli (NA) F37 7,5
Centrálne zatváranie dverí F38 20
Dvojsmerné čerpadlo ostrekovačov F43 20
Ovládanie predného okna (strana vodiča) F47 20
Ovládanie predného okna (strana spolujazdca) F48 20
+15 F49 7,5
+15 F50 7,5
+15 F51 5
+30 F53 7,5+15 = kladný pól pod kľúčom
+30 = kladný pól priamo na batériu (nie pod kľúčom)
