Lexus IS200t 2017 Betriebsanleitung (in German)
Manufacturer: LEXUS, Model Year: 2017, Model line: IS200t, Model: Lexus IS200t 2017Pages: 704, PDF-Größe: 159.79 MB
Page 271 of 704

2714-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS200t_EM(OM99J19M)

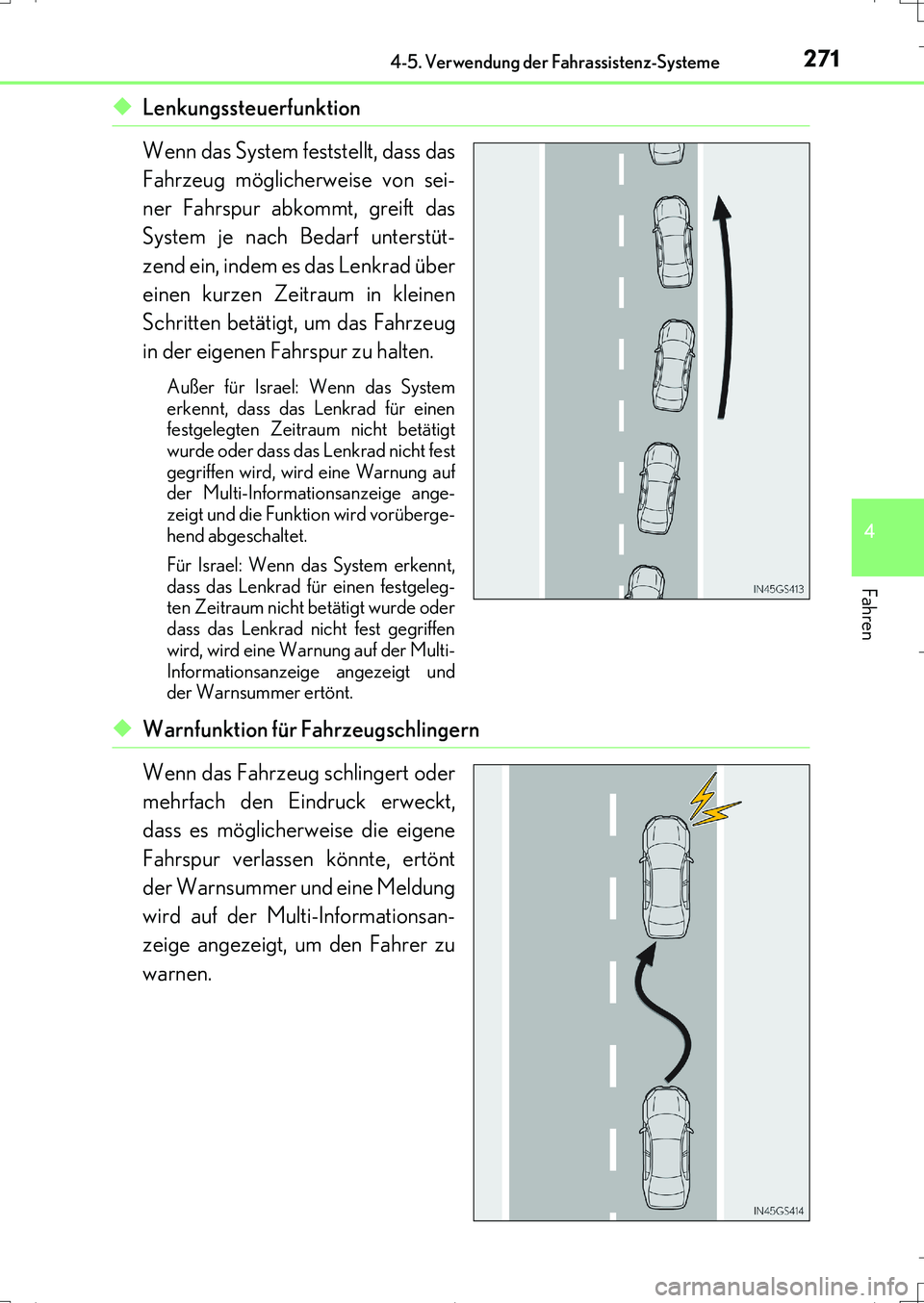

◆Lenkungssteuerfunktion
Wenn das System feststellt, dass das
Fahrzeug möglicherweise von sei-
ner Fahrspur abkommt, greift das
System je nach Bedarf unterstüt-
zend ein, indem es das Lenkrad über
einen kurzen Zeitraum in kleinen
Schritten betätigt, um das Fahrzeug
in der eigenen Fahrspur zu halten.
Außer für Israel: Wenn das System
erkennt, dass das Lenkrad für einen
festgelegten Zeitraum nicht betätigt
wurde oder dass das Lenkrad nicht fest
gegriffen wird, wird eine Warnung auf
der Multi-Informationsanzeige ange-
zeigt und die Funktion wird vorüberge-
hend abgeschaltet.
Für Israel: Wenn das System erkennt,
dass das Lenkrad für einen festgeleg-
ten Zeitraum nicht betätigt wurde oder
dass das Lenkrad nicht fest gegriffen
wird, wird eine Warnung auf der Multi-
Informationsanzeige angezeigt und
der Warnsummer ertönt.
◆Warnfunktion für Fahrzeugschlingern
Wenn das Fahrzeug schlingert oder
mehrfach den Eindruck erweckt,
dass es möglicherweise die eigene
Fahrspur verlassen könnte, ertönt
der Warnsummer und eine Meldung
wird auf der Multi-Informationsan-
zeige angezeigt, um den Fahrer zu
warnen.
IS200t_OM_German_OM99J19M.book 271 ページ 2016年8月31日 水曜日 午前10時17分
Page 272 of 704

2724-5. Verwendung der Fahrassistenz-Systeme
IS200t_EM(OM99J19M)

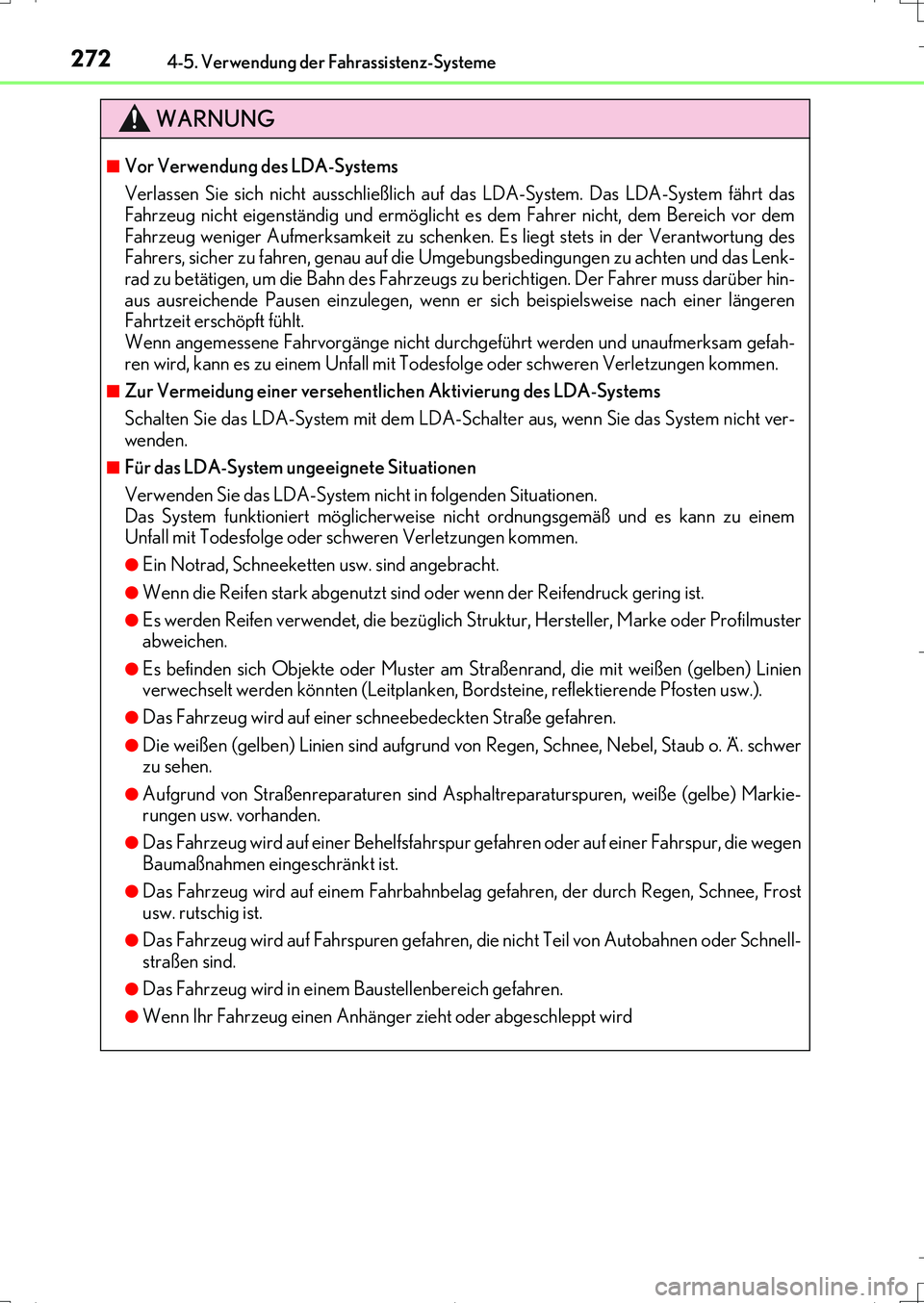

WARNUNG
■Vor Verwendung des LDA-Systems
Verlassen Sie sich nicht ausschließlich auf das LDA-System. Das LDA-System fährt das
Fahrzeug nicht eigenständig und ermöglicht es dem Fahrer nicht, dem Bereich vor dem
Fahrzeug weniger Aufmerksamkeit zu schenken. Es liegt stets in der Verantwortung des
Fahrers, sicher zu fahren, genau auf die Umgebungsbedingungen zu achten und das Lenk-
rad zu betätigen, um die Bahn des Fahrzeugs zu berichtigen. Der Fahrer muss darüber hin-
aus ausreichende Pausen einzulegen, wenn er sich beispielsweise nach einer längeren
Fahrtzeit erschöpft fühlt.
Wenn angemessene Fahrvorgänge nicht durchgeführt werden und unaufmerksam gefah-
ren wird, kann es zu einem Unfall mit Todesfolge oder schweren Verletzungen kommen.
■Zur Vermeidung einer versehentlichen Aktivierung des LDA-Systems
Schalten Sie das LDA-System mit dem LDA-Schalter aus, wenn Sie das System nicht ver-
wenden.
■Für das LDA-System ungeeignete Situationen
Verwenden Sie das LDA-System nicht in folgenden Situationen.
Das System funktioniert möglicherweise nicht ordnungsgemäß und es kann zu einem
Unfall mit Todesfolge oder schweren Verletzungen kommen.
●Ein Notrad, Schneeketten usw. sind angebracht.
●Wenn die Reifen stark abgenutzt sind oder wenn der Reifendruck gering ist.
●Es werden Reifen verwendet, die bezüglich Struktur, Hersteller, Marke oder Profilmuster
abweichen.
●Es befinden sich Objekte oder Muster am Straßenrand, die mit weißen (gelben) Linien
verwechselt werden könnten (Leitplanken, Bordsteine, reflektierende Pfosten usw.).
●Das Fahrzeug wird auf einer schneebedeckten Straße gefahren.
●Die weißen (gelben) Linien sind aufgrund von Regen, Schnee, Nebel, Staub o. Ä. schwer
zu sehen.
●Aufgrund von Straßenreparaturen sind Asphaltreparaturspuren, weiße (gelbe) Markie-
rungen usw. vorhanden.
●Das Fahrzeug wird auf einer Behelfsfahrspur gefahren oder auf einer Fahrspur, die wegen
Baumaßnahmen eingeschränkt ist.
●Das Fahrzeug wird auf einem Fahrbahnbelag gefahren, der durch Regen, Schnee, Frost
usw. rutschig ist.
●Das Fahrzeug wird auf Fahrspuren gefahren, die nicht Teil von Autobahnen oder Schnell-
straßen sind.
●Das Fahrzeug wird in einem Baustellenbereich gefahren.
●Wenn Ihr Fahrzeug einen Anhänger zieht oder abgeschleppt wird
IS200t_OM_German_OM99J19M.book 272 ページ 2016年8月31日 水曜日 午前10時17分
Page 273 of 704

2734-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS200t_EM(OM99J19M)

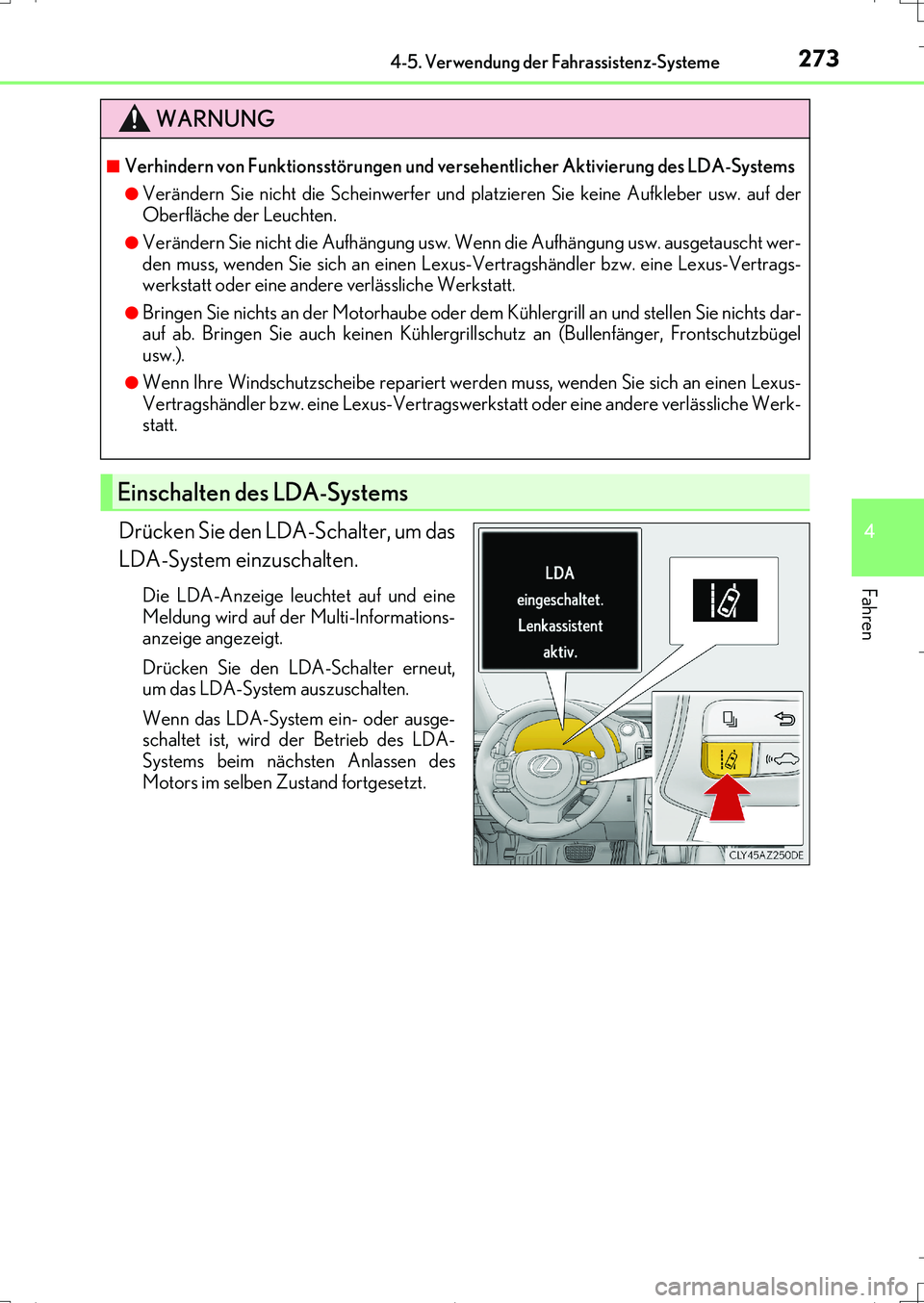

Drücken Sie den LDA-Schalter, um das
LDA-System einzuschalten.
Die LDA-Anzeige leuchtet auf und eine
Meldung wird auf der Multi-Informations-
anzeige angezeigt.
Drücken Sie den LDA-Schalter erneut,
um das LDA-System auszuschalten.
Wenn das LDA-System ein- oder ausge-
schaltet ist, wird der Betrieb des LDA-
Systems beim nächsten Anlassen des
Motors im selben Zustand fortgesetzt.
WARNUNG
■Verhindern von Funktionsstörungen und versehentlicher Aktivierung des LDA-Systems
●Verändern Sie nicht die Scheinwerfer und platzieren Sie keine Aufkleber usw. auf der
Oberfläche der Leuchten.
●Verändern Sie nicht die Aufhängung usw. Wenn die Aufhängung usw. ausgetauscht wer-
den muss, wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Lexus-Vertrags-
werkstatt oder eine andere verlässliche Werkstatt.
●Bringen Sie nichts an der Motorhaube oder dem Kühlergrill an und stellen Sie nichts dar-
auf ab. Bringen Sie auch keinen Kühlergrillschutz an (Bullenfänger, Frontschutzbügel
usw.).
●Wenn Ihre Windschutzscheibe repariert werden muss, wenden Sie sich an einen Lexus-
Vertragshändler bzw. eine Lexus-Vertragswerkstatt oder eine andere verlässliche Werk-
statt.
Einschalten des LDA-Systems
IS200t_OM_German_OM99J19M.book 273 ページ 2016年8月31日 水曜日 午前10時17分
Page 274 of 704

2744-5. Verwendung der Fahrassistenz-Systeme
IS200t_EM(OM99J19M)

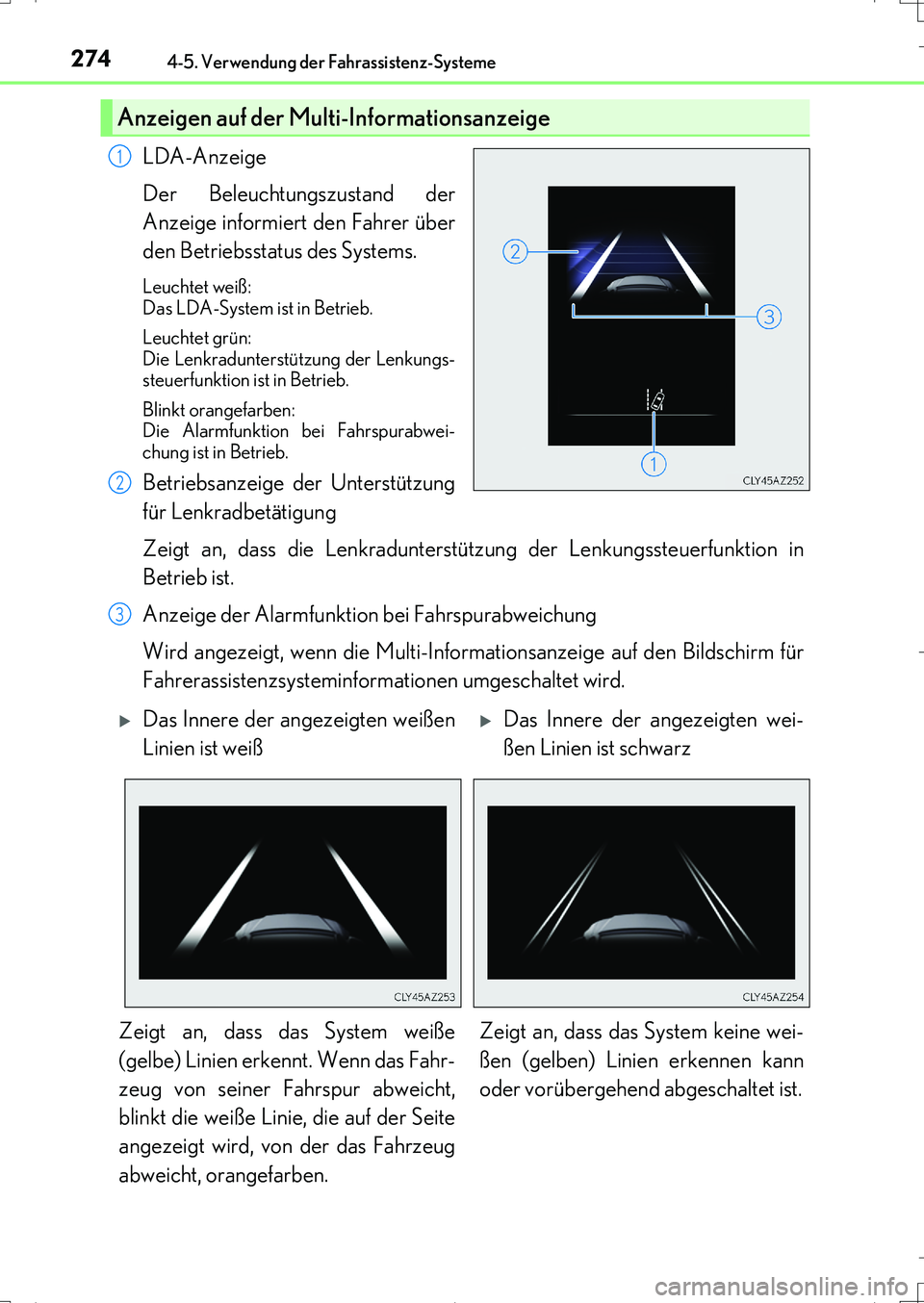

LDA-Anzeige
Der Beleuchtungszustand der
Anzeige informiert den Fahrer über
den Betriebsstatus des Systems.
Leuchtet weiß:
Das LDA-System ist in Betrieb.
Leuchtet grün:
Die Lenkradunterstützung der Lenkungs-
steuerfunktion ist in Betrieb.
Blinkt orangefarben:
Die Alarmfunktion bei Fahrspurabwei-
chung ist in Betrieb.
Betriebsanzeige der Unterstützung
für Lenkradbetätigung
Zeigt an, dass die Lenkradunterstützung der Lenkungssteuerfunktion in
Betrieb ist.
Anzeige der Alarmfunktion bei Fahrspurabweichung
Wird angezeigt, wenn die Multi-Informationsanzeige auf den Bildschirm für
Fahrerassistenzsysteminformationen umgeschaltet wird.
Anzeigen auf der Multi-Informationsanzeige
1
2
3
Das Innere der angezeigten weißen
Linien ist weißDas Innere der angezeigten wei-
ßen Linien ist schwarz
Zeigt an, dass das System weiße
(gelbe) Linien erkennt. Wenn das Fahr-
zeug von seiner Fahrspur abweicht,
blinkt die weiße Linie, die auf der Seite
angezeigt wird, von der das Fahrzeug
abweicht, orangefarben.Zeigt an, dass das System keine wei-
ßen (gelben) Linien erkennen kann
oder vorübergehend abgeschaltet ist.
IS200t_OM_German_OM99J19M.book 274 ページ 2016年8月31日 水曜日 午前10時17分
Page 275 of 704

2754-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS200t_EM(OM99J19M)

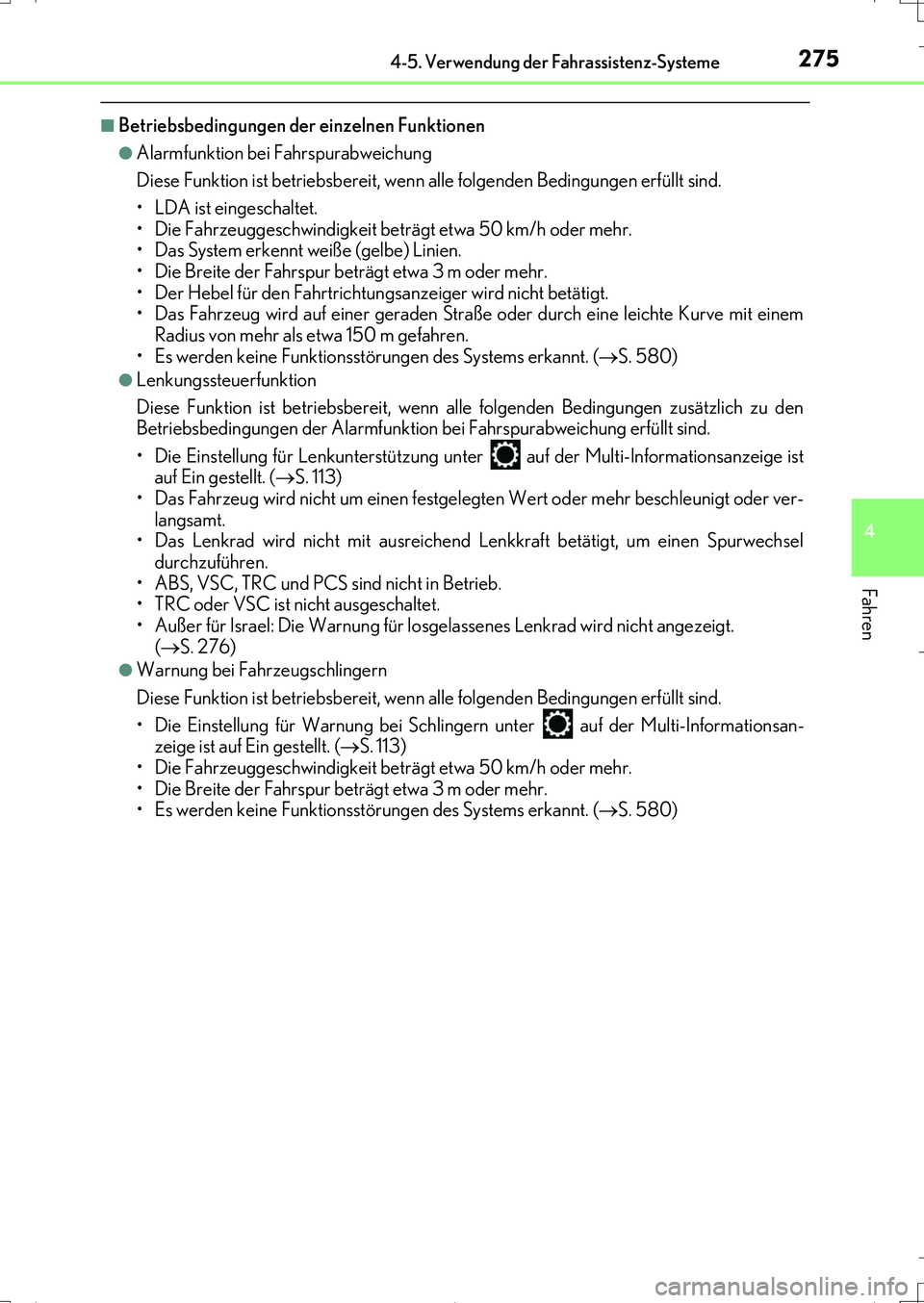

■Betriebsbedingungen der einzelnen Funktionen
●Alarmfunktion bei Fahrspurabweichung
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
• LDA ist eingeschaltet.
• Die Fahrzeuggeschwindigkeit beträgt etwa 50 km/h oder mehr.
• Das System erkennt weiße (gelbe) Linien.
• Die Breite der Fahrspur beträgt etwa 3 m oder mehr.
• Der Hebel für den Fahrtrichtungsanzeiger wird nicht betätigt.
• Das Fahrzeug wird auf einer geraden Straße oder durch eine leichte Kurve mit einem
Radius von mehr als etwa 150 m gefahren.
• Es werden keine Funktionsstörungen des Systems erkannt. (S. 580)
●Lenkungssteuerfunktion
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen zusätzlich zu den
Betriebsbedingungen der Alarmfunktion bei Fahrspurabweichung erfüllt sind.
• Die Einstellung für Lenkunterstützung unter auf der Multi-Informationsanzeige ist
auf Ein gestellt. (S. 113)
• Das Fahrzeug wird nicht um einen festgelegten Wert oder mehr beschleunigt oder ver-
langsamt.
• Das Lenkrad wird nicht mit ausreichend Lenkkraft betätigt, um einen Spurwechsel
durchzuführen.
• ABS, VSC, TRC und PCS sind nicht in Betrieb.
• TRC oder VSC ist nicht ausgeschaltet.
• Außer für Israel: Die Warnung für losgelassenes Lenkrad wird nicht angezeigt.
(S. 276)
●Warnung bei Fahrzeugschlingern
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
• Die Einstellung für Warnung bei Schlingern unter auf der Multi-Informationsan-
zeige ist auf Ein gestellt. (S. 113)
• Die Fahrzeuggeschwindigkeit beträgt etwa 50 km/h oder mehr.
• Die Breite der Fahrspur beträgt etwa 3 m oder mehr.
• Es werden keine Funktionsstörungen des Systems erkannt. (S. 580)
IS200t_OM_German_OM99J19M.book 275 ページ 2016年8月31日 水曜日 午前10時17分
Page 276 of 704

2764-5. Verwendung der Fahrassistenz-Systeme
IS200t_EM(OM99J19M)

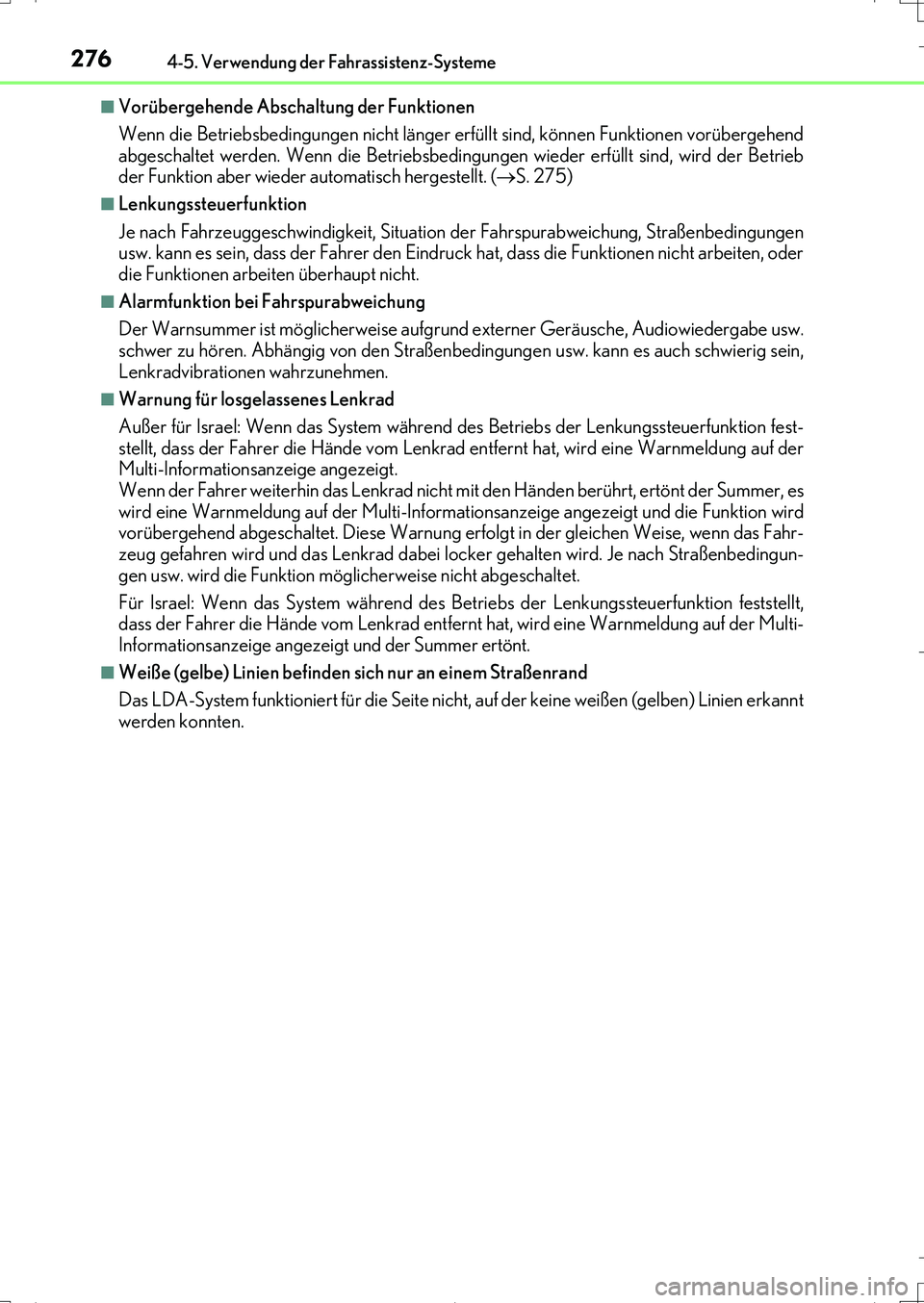

■Vorübergehende Abschaltung der Funktionen
Wenn die Betriebsbedingungen nicht länger erfüllt sind, können Funktionen vorübergehend
abgeschaltet werden. Wenn die Betriebsbedingungen wieder erfüllt sind, wird der Betrieb
der Funktion aber wieder automatisch hergestellt. (S. 275)
■Lenkungssteuerfunktion
Je nach Fahrzeuggeschwindigkeit, Situation der Fahrspurabweichung, Straßenbedingungen
usw. kann es sein, dass der Fahrer den Eindruck hat, dass die Funktionen nicht arbeiten, oder
die Funktionen arbeiten überhaupt nicht.
■Alarmfunktion bei Fahrspurabweichung
Der Warnsummer ist möglicherweise aufgrund externer Geräusche, Audiowiedergabe usw.
schwer zu hören. Abhängig von den Straßenbedingungen usw. kann es auch schwierig sein,
Lenkradvibrationen wahrzunehmen.
■Warnung für losgelassenes Lenkrad
Außer für Israel: Wenn das System während des Betriebs der Lenkungssteuerfunktion fest-
stellt, dass der Fahrer die Hände vom Lenkrad entfernt hat, wird eine Warnmeldung auf der
Multi-Informationsanzeige angezeigt.
Wenn der Fahrer weiterhin das Lenkrad nicht mit den Händen berührt, ertönt der Summer, es
wird eine Warnmeldung auf der Multi-Informationsanzeige angezeigt und die Funktion wird
vorübergehend abgeschaltet. Diese Warnung erfolgt in der gleichen Weise, wenn das Fahr-
zeug gefahren wird und das Lenkrad dabei locker gehalten wird. Je nach Straßenbedingun-
gen usw. wird die Funktion möglicherweise nicht abgeschaltet.
Für Israel: Wenn das System während des Betriebs der Lenkungssteuerfunktion feststellt,
dass der Fahrer die Hände vom Lenkrad entfernt hat, wird eine Warnmeldung auf der Multi-
Informationsanzeige angezeigt und der Summer ertönt.
■Weiße (gelbe) Linien befinden sich nur an einem Straßenrand
Das LDA-System funktioniert für die Seite nicht, auf der keine weißen (gelben) Linien erkannt
werden konnten.
IS200t_OM_German_OM99J19M.book 276 ページ 2016年8月31日 水曜日 午前10時17分
Page 277 of 704

2774-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS200t_EM(OM99J19M)

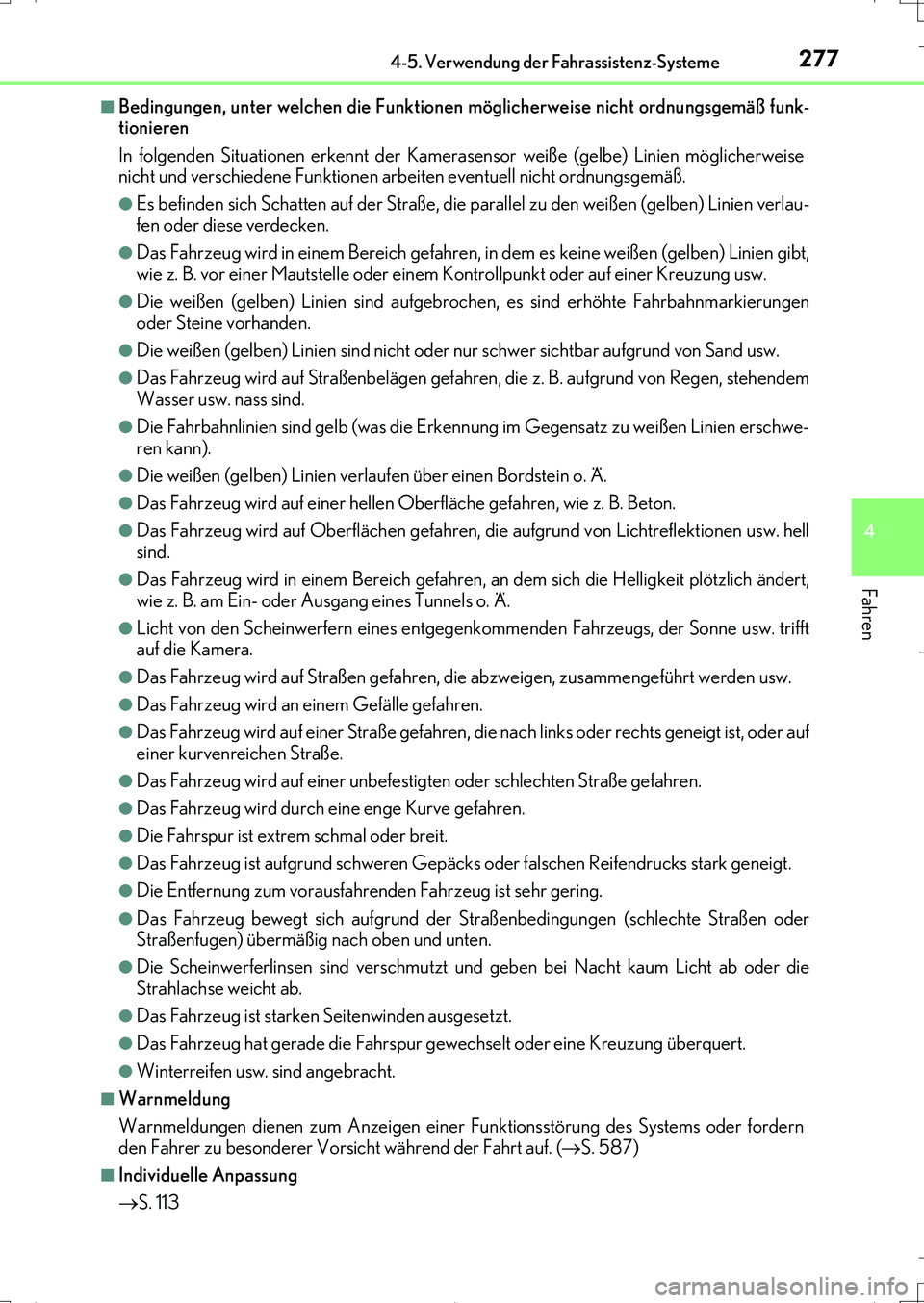

■Bedingungen, unter welchen die Funktionen möglicherweise nicht ordnungsgemäß funk-
tionieren
In folgenden Situationen erkennt der Kamerasensor weiße (gelbe) Linien möglicherweise
nicht und verschiedene Funktionen arbeiten eventuell nicht ordnungsgemäß.
●Es befinden sich Schatten auf der Straße, die parallel zu den weißen (gelben) Linien verlau-
fen oder diese verdecken.
●Das Fahrzeug wird in einem Bereich gefahren, in dem es keine weißen (gelben) Linien gibt,
wie z. B. vor einer Mautstelle oder einem Kontrollpunkt oder auf einer Kreuzung usw.
●Die weißen (gelben) Linien sind aufgebrochen, es sind erhöhte Fahrbahnmarkierungen
oder Steine vorhanden.
●Die weißen (gelben) Linien sind nicht oder nur schwer sichtbar aufgrund von Sand usw.
●Das Fahrzeug wird auf Straßenbelägen gefahren, die z. B. aufgrund von Regen, stehendem
Wasser usw. nass sind.
●Die Fahrbahnlinien sind gelb (was die Erkennung im Gegensatz zu weißen Linien erschwe-
ren kann).
●Die weißen (gelben) Linien verlaufen über einen Bordstein o. Ä.
●Das Fahrzeug wird auf einer hellen Oberfläche gefahren, wie z. B. Beton.
●Das Fahrzeug wird auf Oberflächen gefahren, die aufgrund von Lichtreflektionen usw. hell
sind.
●Das Fahrzeug wird in einem Bereich gefahren, an dem sich die Helligkeit plötzlich ändert,
wie z. B. am Ein- oder Ausgang eines Tunnels o. Ä.
●Licht von den Scheinwerfern eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft
auf die Kamera.
●Das Fahrzeug wird auf Straßen gefahren, die abzweigen, zusammengeführt werden usw.
●Das Fahrzeug wird an einem Gefälle gefahren.
●Das Fahrzeug wird auf einer Straße gefahren, die nach links oder rechts geneigt ist, oder auf
einer kurvenreichen Straße.
●Das Fahrzeug wird auf einer unbefestigten oder schlechten Straße gefahren.
●Das Fahrzeug wird durch eine enge Kurve gefahren.
●Die Fahrspur ist extrem schmal oder breit.
●Das Fahrzeug ist aufgrund schweren Gepäcks oder falschen Reifendrucks stark geneigt.
●Die Entfernung zum vorausfahrenden Fahrzeug ist sehr gering.
●Das Fahrzeug bewegt sich aufgrund der Straßenbedingungen (schlechte Straßen oder
Straßenfugen) übermäßig nach oben und unten.
●Die Scheinwerferlinsen sind verschmutzt und geben bei Nacht kaum Licht ab oder die
Strahlachse weicht ab.
●Das Fahrzeug ist starken Seitenwinden ausgesetzt.
●Das Fahrzeug hat gerade die Fahrspur gewechselt oder eine Kreuzung überquert.
●Winterreifen usw. sind angebracht.
■Warnmeldung
Warnmeldungen dienen zum Anzeigen einer Funktionsstörung des Systems oder fordern
den Fahrer zu besonderer Vorsicht während der Fahrt auf. (S. 587)
■Individuelle Anpassung
S. 113
IS200t_OM_German_OM99J19M.book 277 ページ 2016年8月31日 水曜日 午前10時17分
Page 278 of 704

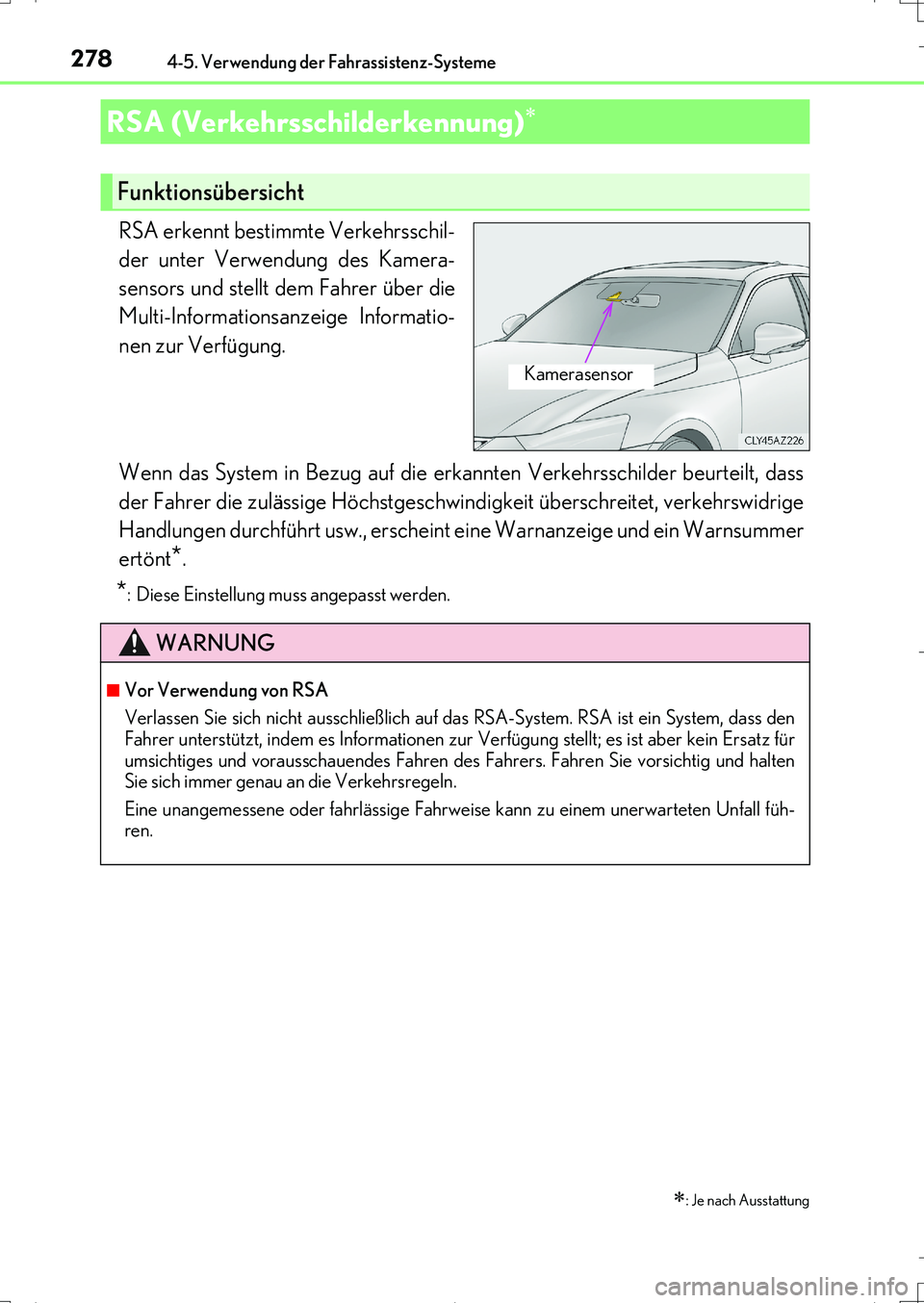

2784-5. Verwendung der Fahrassistenz-Systeme
IS200t_EM(OM99J19M)
RSA erkennt bestimmte Verkehrsschil-
der unter Verwendung des Kamera-
sensors und stellt dem Fahrer über die
Multi-Informationsanzeige Informatio-
nen zur Verfügung.
Wenn das System in Bezug auf die erkannten Verkehrsschilder beurteilt, dass
der Fahrer die zulässige Höchstgeschwindigkeit überschreitet, verkehrswidrige
Handlungen durchführt usw., erscheint eine Warnanzeige und ein Warnsummer
ertönt
*.
*: Diese Einstellung muss angepasst werden.
RSA (Verkehrsschilderkennung)
: Je nach Ausstattung
Funktionsübersicht
Kamerasensor
WARNUNG
■Vor Verwendung von RSA
Verlassen Sie sich nicht ausschließlich auf das RSA-System. RSA ist ein System, dass den
Fahrer unterstützt, indem es Informationen zur Verfügung stellt; es ist aber kein Ersatz für
umsichtiges und vorausschauendes Fahren des Fahrers. Fahren Sie vorsichtig und halten
Sie sich immer genau an die Verkehrsregeln.
Eine unangemessene oder fahrlässige Fahrweise kann zu einem unerwarteten Unfall füh-
ren.
IS200t_OM_German_OM99J19M.book 278 ページ 2016年8月31日 水曜日 午前10時17分
Page 279 of 704

2794-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS200t_EM(OM99J19M)
Wenn der Kamerasensor ein Schild erfasst, wird es auf der Multi-Informations-
anzeige angezeigt, wenn das Fahrzeug am Schild vorbeifährt.
●Wenn Informationen zum Fahrassi-
stenzsystem gewählt werden, kön-
nen höchstens 3 Schilder angezeigt
werden. (S. 101)
●Wenn etwas anderes als Informatio-
nen zum Fahrassistenzsystem
gewählt wird, kann ein Geschwin-
digkeitsbegrenzungsschild oder ein
Schild für das Ende sämtlicher
Streckenverbote angezeigt werden.
(S. 101)
Ein Überholverbotsschild und ein
Geschwindigkeitsbegrenzungsschild
mit Zusatzzeichen werden nicht ange-
zeigt. Wenn jedoch andere Schilder als
Geschwindigkeitsbegrenzungsschil-
der erkannt werden, werden sie gesta-
pelt hinter dem aktuellen
Geschwindigkeitsbegrenzungsschild
aufgeführt.
Anzeige auf der Multi-Informationsanzeige
IS200t_OM_German_OM99J19M.book 279 ページ 2016年8月31日 水曜日 午前10時17分
Page 280 of 704

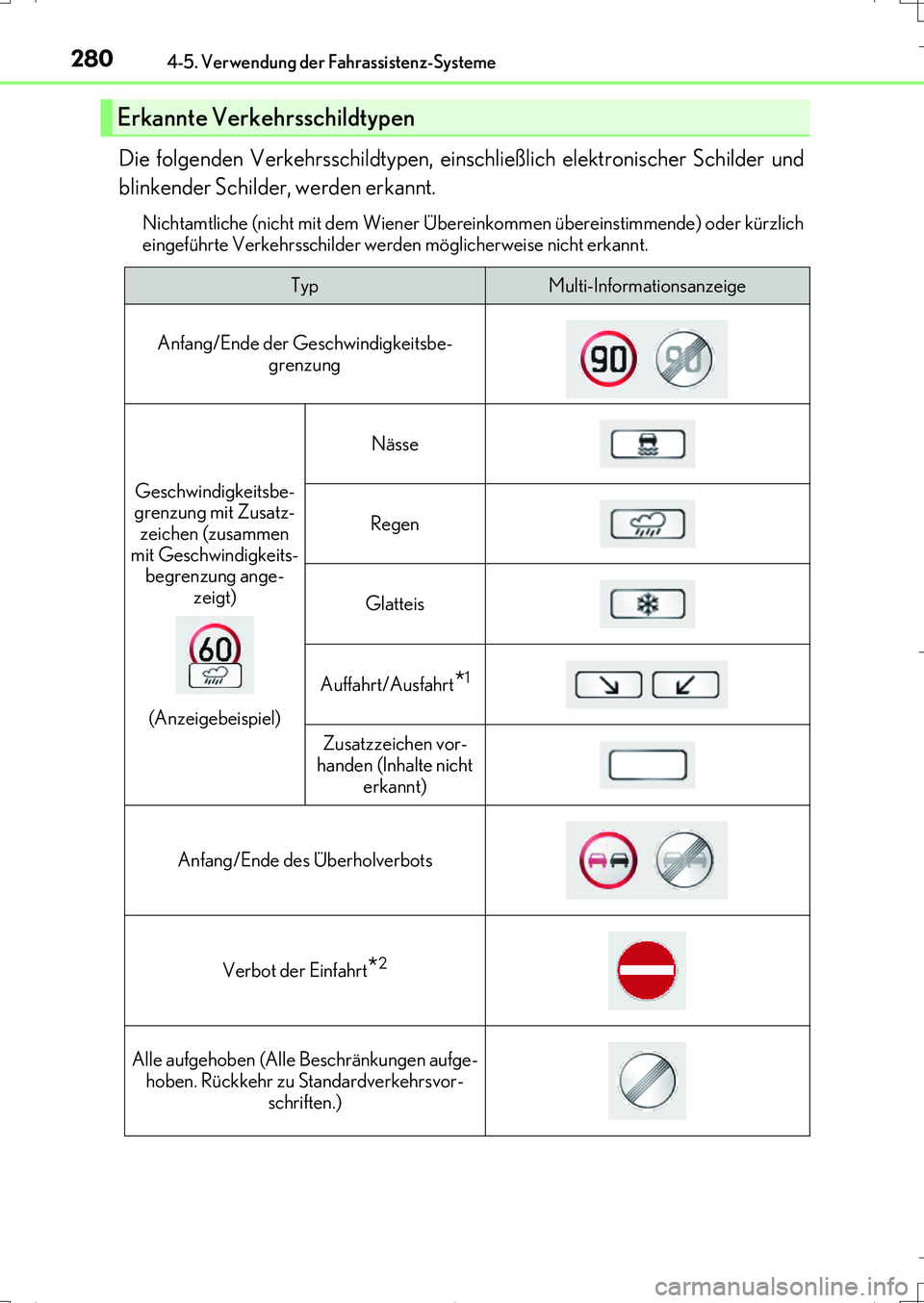

2804-5. Verwendung der Fahrassistenz-Systeme
IS200t_EM(OM99J19M)
Die folgenden Verkehrsschildtypen, einschließlich elektronischer Schilder und
blinkender Schilder, werden erkannt.
Nichtamtliche (nicht mit dem Wiener Übereinkommen übereinstimmende) oder kürzlich
eingeführte Verkehrsschilder werden möglicherweise nicht erkannt.
Erkannte Verkehrsschildtypen
TypMulti-Informationsanzeige
Anfang/Ende der Geschwindigkeitsbe-
grenzung
Geschwindigkeitsbe-
grenzung mit Zusatz-
zeichen (zusammen
mit Geschwindigkeits-
begrenzung ange-
zeigt)
(Anzeigebeispiel)
Nässe
Regen
Glatteis
Auffahrt/Ausfahrt*1
Zusatzzeichen vor-
handen (Inhalte nicht
erkannt)
Anfang/Ende des Überholverbots
Verbot der Einfahrt*2
Alle aufgehoben (Alle Beschränkungen aufge-
hoben. Rückkehr zu Standardverkehrsvor-
schriften.)
IS200t_OM_German_OM99J19M.book 280 ページ 2016年8月31日 水曜日 午前10時17分
